Как заряжать акб: виды зарядки

Сколько заряжается батарея

Для зарядки аккумулятора допускается использование разных устройств – автоматических и с ручным управлением. Автоматические модели не требуют контроля. Здесь система следит за данными выходного тока. А при завершении зарядки отключается. Процесс происходит с использованием постоянной силы тока, постоянного напряжения, есть и комбинированный метод.

Перед началом процедуры зарядки рассчитывают, сколько нужно заряжать аккумулятор автомобиля зарядным устройством. Согласно рекомендациям производителей АКБ, величина тока составляет десятую часть емкости накопителя. Для более современных устройств, со специальным покрытием электродов, применяют и большие показатели, если это допускается производителем. При этом выбор меньших токов не нарушит процедуру, обеспечит мягкую, безопасную зарядку. Но процесс займет больше времени.

При полном разряде процесс зарядки включает несколько этапов:

• на зарядном выставляют нужный показатель тока;
• зарядка проводится на протяжении 20 часов;
• по истечении основного этапа подаваемый ток уменьшается в 2 раза;
• зарядка проводится еще на протяжении 2 часов.

Симптомы разряженного аккумулятора

АКБ практически никогда не разряжается внезапно, тем более что при исправном электрооборудовании происходит постоянная зарядка аккумулятора от генератора, но иногда этого недостаточно. При частых, но коротких поездках расход заряда всегда будет больше, чем может восполнить генератор, и рано или поздно уровень зарядки снизиться до критической отметки. Сократить время разряда может низкая температура, поэтому в холодную пору года подзарядка нужна чаще. О том, что заряда в батарее стало маловато можно понять заранее. Вот основные признаки севшего аккумулятора:

• при включении зажигания гаснут все индикаторы;
• при выключенном моторе светотехника авто светит более тускло чем обычно;
• в момент поворота ключа слышно, как стартер поворачивается несколько раз, но не справляется с коленвалом, и раздаются громкие щелчки;
• при более глубоком разряде стартер даже не проворачивается, и не срабатывает вытяжное.

Стоит отметить, что причина всех этих неисправностей может заключаться и в плохо затянутых или окислившихся клеммах.

Проверка заряда АКБ выполняется мультиметром или ареометром, если он показывает 12.6-12.8 вольт, то батарея заряжена полностью, если меньше 11.8 В, то ваш аккумулятор сел полностью. Показания ареометра должны быть равны 1,27 г/см3.

Ареометр для проверки плотности электролита

Как зарядить кальциевый аккумулятор

Кальциевые аккумуляторы (имеют также обозначение Ca-Ca) являются практически необслуживаемыми, и являются относительно новыми устройствами на рынке автомобильных товаров. Они имеют много преимуществ (большие токи запуска, значительная емкость, электролит из них не испаряется), однако есть у них и недостатки. Одним из них является то, что если их неправильно заряжать, то через 3…4 цикла глубокой разрядки емкость у них уменьшается в разы. Соответственно, процесс зарядки для них критически важен.

Поскольку кальциевые аккумуляторы изготавливают по особой технологии, то и процесс заряжания у них особый. Так, для этого необходимо использовать зарядные устройства, способные выдавать постоянный электрический ток с диапазоном напряжение 16,1…16,5 Вольта. Соответственно, если какой-либо блок питания выдает максимальное значение напряжения, равное 14,8 Вольта, а дальше его «отсекает» электроника, то в таком случае батарея зарядится на 45…50% своей емкости. Если же аналогичное значение будет равным 15,5 Вольта, то зарядка произойдет на 70…80% емкости. Соответственно, до нормального 100% заряда так не дойти никогда (отличное зарядное устройство для зарядки кальциевых аккумуляторов — «Орион Вымпел-55» с программируемым циклом).

Интересно, что электрические генераторы современных легковых автомобилей не в состоянии выдать столь высокое напряжение. Обычно оно не превышает значения в 15 Вольт. Соответственно, кальциевый аккумулятор не может зарядиться, будучи установленным в машине. Генератор просто не позволяет ему разрядиться. Однако учитывая суровые отечественные зимы, холод и тяжелые условия эксплуатации могут сделать свое «черное» дело, и разрядить кальциевую АКБ. Поэтому ее нужно периодически подзаряжать (приблизительно раз в месяц)! Однако для этого нужно иметь зарядное устройство с программируемыми режимами. Делать подзарядку нужно по такому алгоритму:

• Установить значение напряжения на зарядном устройстве, равное 16,1 Вольт. Значение тока будет равным 10% от емкости аккумулятора (например, если емкость батарее равна 60 А·ч, то значение тока будет 6 Ампер).
• В таком режиме нужно зарядить аккумулятор до того момента, когда значение силы зарядного тока не опустится до 0,5 Ампер. Это может занять как несколько минут, так и несколько часов, все зависит от разряженности аккумулятора, его емкости и общего технического состояния.
• Установить два режима. Верхний — значение напряжения 16,1 Вольта и 3 Ампера. Нижний — 13,2 Вольта и 0 Ампер.
• Устроить так называемые «качели». Их смысл заключается в том, при токе 3 Ампера значение напряжения плавно растет до значения 16,1 Вольта. При достижении этого значения ток пропадает (равен нулю), а напряжение плавно падает до значения 13,2 Вольта. Далее ток опять ставится равным 3 Ампера и напряжение вновь растет до 16,1 Вольта. Далее все повторяется.
• По мере зарядки аккумулятора временные промежутки переключения режимов будут уменьшаться. Изначально процесс возрастания напряжения будет составлять несколько десятков минут, а время уменьшения будет очень быстрое. Однако со временем будет происходить обратная ситуация. То есть, падение напряжения до 13,2 Вольт будет растягивать на минуты, а возрастание его до 16,1 Вольт составит меньше одной минуты. Такая ситуация сигнализирует о том, что кальциевый аккумулятор полностью зарядился.

ВИДЫ ЗАРЯДКИ

• автомат;
• ручная;
• регенерация;
• буферный режим.

Эффективная проверка текущей работоспособности автоаккумулятора возможна «разгрузочной вилкой», которая в течение 3-5 секунд передает на клеммы нагрузку, превышающую емкость на 200%. Краткосрочное проседание до 9В и ниже указывает на необходимость срочной подзарядки.

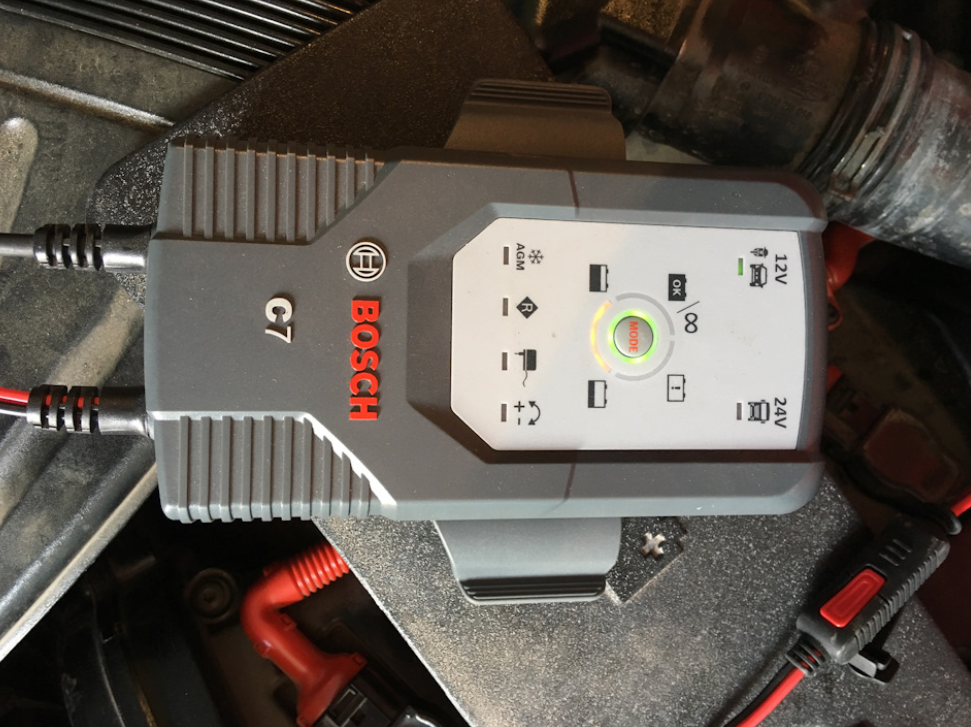

Автоматическая зарядка АКБ

Требует зарядных или пуско-зарядных устройств, которые автоматически определяют ток и напряжение, а главное – динамически меняют их значения в процессе восстановления емкости, чтобы избежать вскипания электролита, недозаряда или, что опасней, – перезаряда. Выбор электротехнических параметров работы в зависимости от типа АКБ реализован через настройку рабочего напряжения или отдельных режимовWET, AGM и т.д

Важно учитывать, чтобы доступная сила зарядного тока не была меньше 10% от емкости батареи

Автоматическая зарядка АКБ постоянным напряжением происходит по сложному многоступенчатому алгоритму:

• зарядный ток постепенно снижается на фоне роста напряжения аккумулятора;
• при достижении 14,8В происходит стабилизация напряжения;
• низкий ток зарядки (5% от емкости) продолжает поступать на клеммы еще 2 часа для приближения к уровню максимальной заряженности и сброса эффекта памяти;
• на последнем этапе работает напряжение 13,8В, которое позволяет достичь 100%-ной зарядки без риска перезаряда и перегрузки.

Некоторые ЗУ обеспечивают автомат-зарядку автоаккумулятора импульсным напряжением с последующими поочередными выдержками АКБ под токами максимального значения и постоянным напряжением 13,8В.

Общее время восстановления (при условии разряда 50% и меньше) – 8-12 часов.

Ручная зарядка аккумулятора

Требует от пользователя навыков в обращении с мультиметром и регулярного контроля силы постоянного тока заряда, который поначалу выставляется на уровне 10% от номинальной емкости батареи (55Ач = 5,5А; 60Ач = 6,0А; 70Ач = 7,0А).

Первая проверка напряжения на электродах проводится через 3-4 часа. Необходимый показатель – 14,2-14,4В, при которых повышается интенсивность гидролиза электролита и возникает риск закипания. Если искомое значение достигнуто, необходимо снизить ток зарядки в 2 раза (55Ач = 2,2А; 60Ач = 3,0А; 70Ач = 3,5А).

Третий этап стартует, когда на выводах батареи получено значение 14,8-15,0В. Далее необходимо повторить двойное снижение токовых значений (55Ач = 1,2А; 60Ач = 1,5А; 70Ач = 1,7А). Проверка выполняется каждые 1,5-2 часа. Если значение тока и напряжения остаются неизменными при нескольких измерениях – АКБ заряжен на 100% и готов к дальнейшей эксплуатации.

Регенерация автоаккумулятора

Восстановление утраченной емкости батареи связано с удалением осадка сернокислого свинца с рабочих поверхностей пластин. Основная причина дефекта – глубокий разряд. Для этого применяются специальные зарядки-автоматы с режимом десульфатации, который предусматривает цикличное использование зарядно-разрядных токов в соотношении 10 к 1.

Также процедуру можно выполнить с помощью стандартного ЗУ и автомобильного ареометра , потратив на это несколько дней:

• 8-10 часов зарядки при 13,8-14,4В и 0,8-1,0А, чтобы достигнуть 10В на электродах;
• полное отключение на сутки;
• 8-10 часов при 13,8-14,4В и 2,0-2,5А (искомое значение на выводах батареи 12,6-12,8В);
• 7-10-часовая разрядка АКБ до 9В нагрузкой в виде автомобильной или бытовой лампочки 12В;
• далее повторяются шаги 1-4 с постоянной проверкой плотности электролита, пока не будет получен показатель 1,27 г/см3.

Количество полных циклов может достигать 5-10 и занимать 14-16 дней. Уровень регенерации аккумулятора – 80-95%.  Если результат восстановительных работа получился неудовлетворительным, всегда можно сдать АКБ в Москве дорого и выручить часть средств для покупки новой батареи.

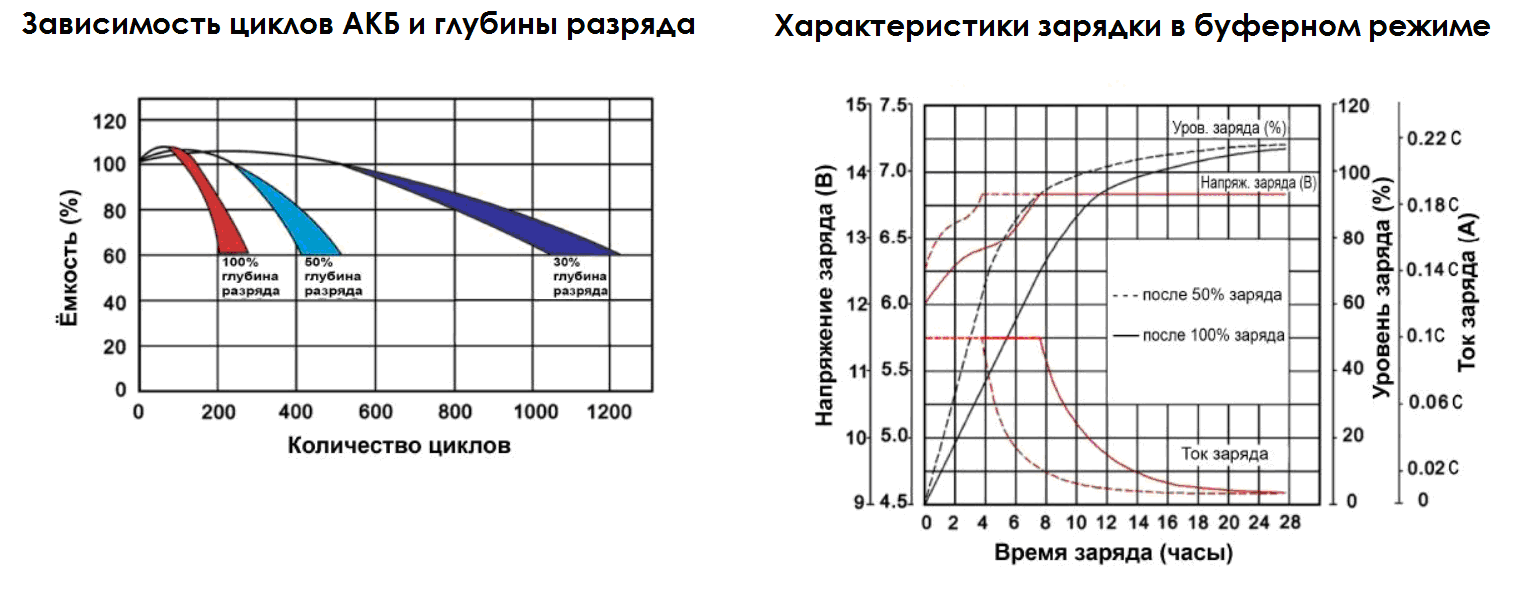

Буферный режим
Зарядные устройства с буферной технологией способны определять ток внутренних утечек аккумулятора (саморазряд) и поддерживать полную емкость неделями и месяцами без риска сульфатации, замерзания электролита и перезаряда. Это оптимальный вариант длительного хранения батареи в зимний период или при редких поездках на автомобиле.

Восстановление уравнительным током хорошо подходит для глубоких разрядов необслуживаемых аккумуляторов. Устройство сначала работает как ограничитель токовых нагрузок, затем не допускает превышение напряжения больше 13,5-13,8В. Постоянная дозарядка при хранении выполняется компенсирующими саморозряд микротоками 100-150мА.

Методы зарядки аккумуляторных батарей

На практике применяется два метода заряда АКБ, вернее, один из двух: заряд батареи при постоянстве тока и заряд батареи при постоянстве напряжения. Оба эти метода полноценны при правильном соблюдении их технологи.

Заряд АКБ при постоянстве тока

Особенностью этого способа зарядки АКБ является необходимость каждые 1-2 часа контролировать и регулировать ток зарядки аккумуляторной батареи.

Заряд АКБ производят при постоянной величине зарядного тока, которая равна 0,1 от номинальной ёмкости АКБ при 20-ти часовом режиме разряда. Т.е. для АКБ ёмкостью 60А/ч, ток заряда автомобильного аккумулятора должен быть равен 6А. именно для поддержания постоянства тока в процессе заряда требуется регулирующее устройство.

Для повышения степени заряженности АКБ рекомендуется ступенчатое снижение силы тока по мере того, как увеличивается зарядное напряжение.

Для аккумуляторов последнего поколения без отверстий для долива, рекомендуется увеличивая зарядное напряжение до 15В, ещё раз уменьшить ток в 2 раза, т.е 1,5А для АКБ в 60А/ч.

АКБ считается полностью заряжена, в случае, когда ток и напряжение сохраняются в течение 1-2 часов без изменений. Для необслуживаемой батареи такое состояние заряда наступает при напряжении 16,3 – 16,4 В.

Заряд АКБ при постоянстве напряжения

Этот метод напрямую зависит от величины зарядного напряжения, которое обеспечивается зарядным устройством. При 24-часовом цикле непрерывного заряда 12 В АКБ зарядится следующим образом:

• при напряжении 14,4 В на 75-85%;
• при напряжении 15 В на 85-90%;
• при напряжении 16 В на 95-97%;
• полный заряд АКБ происходит при зарядке 20-24 часа и напряжении ЗУ в 16,3-16,4 В.

Как правило, критерием окончания заряда в данных зарядных устройствах, является достижение напряжения на выводах АКБ, равного 14,4±0,1. Устройство сигнализирует зеленым индикатором об окончании процесса заряда батареи.

Специалисты рекомендуют для оптимального в 90-95% заряда необслуживаемых АКБ при помощи промышленного зарядного устройства с максимальным зарядным напряжением 14,4 – 14,5 В, этим способом, требуется не мене суток заряда аккумуляторной батареи.

Удачи вам, любители своего автомобиля.

Мнение эксперта
Руслан Константинов
Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.

Помимо перечисленных методов зарядки среди автолюбителей популярен ещё один способ. Особенно он пользуется спросом у тех, кто постоянно куда-то спешит и времени на полноценную поэтапную зарядку попросту нет. Речь идёт о зарядке на большом токе. Для сокращения времени зарядки, в первые часы на клеммы подаётся сила тока от 20 Ампер, на весь процесс уходит порядка 5 часов. Подобные действия допускаются, но злоупотреблять быстрой зарядкой не нужно. Если так заряжать аккумулятор постоянно срок его службы резко сократится из-за чрезмерно активных процессов химических реакций в банках.
Если же возникли экстренные ситуации, то возникает резонный вопрос: какой ток выбрать и сколько ампер можно подавать. Большой ток полезен только в том случае, если невозможно провести зарядку по всем правилам (нужно срочно ехать, но АКБ разряжен). В таких случаях следует помнить, что относительно безопасный ток заряда не должен превышать более чем на 10% ёмкость батареи. Если батарея сильно разряжена, то ещё меньше.

Главная →

Обслуживание и Ремонт → Электрооборудование →

В чём особенности АКБ

Думаю, не сложно будет вспомнить или представить себе классический аккумулятор обслуживаемого типа. В процессе его обслуживания приходилось сталкиваться с такими явлениями:

• Проверка уровня и состояния электролита. Тут легко было получить травму из-за искры или самой жидкости.
• Доливка смеси. Добавляли обычно воду либо готовый электролит. А это опасная кислота, способная спровоцировать химические ожоги.

Разобрав необслуживаемые аккумуляторные автомобильные батареи, взглянув на их достоинства и недостатки, вы сделаете для себя соответствующие выводы.

Выбор в пользу рассматриваемого типа означает, что вы думаете о собственной безопасности и здоровье.

Необслуживаемыми АКБ называют аккумуляторы, у которых нет прямого доступа к внутренним пластинам и банкам. Такие батареи обычно кальциевые или гибридные.

Зная и понимая, что значит необслуживаемый автомобильный аккумулятор, стоит перейти к рассмотрению его сильных и слабых сторон.

Во многом они становятся определяющим фактором при покупке новой АКБ.

Логично предположить, что необслуживаемые автомобильные аккумуляторные батареи имеют не только достоинства, но и недостатки.

К числу положительных качеств можно отнести:

• способность долгое время удерживать заряд;
• усовершенствованная конструкция пластин;
• не испаряется вода;
• для выхода пара предусмотрены специальные клапаны;
• электролит обладает не жидкой, а скорее гелеобразной формой;
• увеличенный срок службы;
• способность работать с современными и требовательными автомобилями.

Да, срок службы в отношении необслуживаемого аккумулятора является одним из главных оснований для выбора в его пользу. У автомобильного обслуживаемого аккумулятора интервал между заменами меньше.

К условному недостатку можно отнести наличие непроницаемого корпуса. То есть открыть его не получится. Но нужно ли его открывать, когда есть возможность заряжать АКБ, — вопрос спорный.

А главным минусом называют стоимость. Она выше в сравнении с обслуживаемыми аналогами. Но будет справедливо сказать, что такие затраты себя в полной мере оправдывают. Тут главное — изначально взять устройство проверенного производителя и убедиться, что это не подделка.

Сопоставьте достоинства, которыми обладают необслуживаемые аккумуляторные батареи, и их недостатки, сделав для себя выводы.

Назначение антимагнитной наклейки

Цены на услуги водоснабжения постоянно растут и предприимчивые граждане выискивают всевозможные лазейки, чтобы снизить финансовое бремя коммунальных расходов.

Для борьбы с нарушителями разработали антимагнитные пломбы.

Нехитрое устройство решает ряд задач:

• повышает эффективность водомеров;
• позволяет контролирующим органам установить факт вмешательства в рабочий процесс счетчика, а именно, применение магнита;
• минимизирует возможности использования воды вне учета прибора.

Поставщики воды повсеместно устанавливают антимагнитные индикаторы на счетчики – отслеживать правонарушителей стало значительно проще.

Как определить, что аккумулятор автомобиля нуждается в зарядке

Напряжение на клеммах полностью заряженного автомобильного аккумулятора составляет 12,6–12,7 В. Напряжение 12,3–12,6 В в принципе допустимо, хотя и свидетельствует о недозаряде (емкость примерно 70–80 %), но если оно опускается ниже – это уже повод для беспокойства, так как это означает, что емкость батареи не превышает 60 %.

Определить уровень заряда обслуживаемого аккумулятора можно также при помощи ареометра – прибора для измерения плотности. Для этого необходимо отвинтить пробки, закрывающие банки аккумулятора, и последовательно взять пробы из каждой. При 100 % заряде плотность электролита должна быть 1,27–1,29 г/куб. см. Плотность 1,23–1,25 г/см куб. соответствует емкость 80–90 %, а если она опустилась ниже отметки 1,20 г/куб. см, это означает, что уровень заряда менее 60 %. Плотность в разных банках не должна быть одинаковой.

Как правильно заряжать автомобильный аккумулятор

Зарядить автомобильный аккумулятор на 100 % позволяет специальное зарядное устройство. Стоимость его в среднем ниже, чем самого АКБ, при этом он может продлить срок службы последнего в разы, а значит, вполне оправдывает затраты на приобретение. Некоторые зарядные устройства для аккумулятора работают исключительно в автоматическом режиме, другие предполагают ручную регулировку параметров, а некоторые позволяют владельцу выбрать вариант работы по своему усмотрению.

Существует два основных способа зарядки автомобильного аккумулятора: постоянным напряжением или постоянным током. В первом случае на клеммах зарядного устройства устанавливается постоянное напряжение величиной на 10–20 % выше номинального напряжения аккумулятора. По мере зарядки сила тока будет уменьшаться, пока не достигнет значения, близкого к нулю. Преимущество данного способа в отсутствии необходимости постоянного контроля процесса и низкой вероятности выплескивания электролита в результате кипения, однако для того, чтобы полностью зарядить АКБ, скорее всего, потребуется более суток.

Зарядка постоянным током позволяет зарядить аккумулятор быстрее, однако в большинстве зарядных устройств подразумевает постоянный контроль процесса и корректировку зарядного тока. Ток заряда необходимо поддерживать на уровне 10 % от полной емкости АКБ (например, 6А при емкости 60 Ач) до тех пор, пока не начнется активное кипение электролита и напряжение на клеммах аккумулятора не достигнет значения 14,4 В. После этого необходимо уменьшить ток заряда вдвое и дождаться повышения напряжения до 15 В, а затем ещё раз снизить ток заряда вдвое.

Помимо тока и напряжения, в ходе заряда необходимо следить за уровнем электролита. Во всех банках он должен быть одинаков. Если в результате кипения уровень электролита снизился, необходимо подлить туда дистиллированную воду. После завершения процесса зарядки следует выждать несколько минут для того, чтобы прекратилось газообразование, после этого проконтролировать плотность электролита или напряжение на клеммах.

Видео: Как правильно нужно заряжать аккумулятор автомобиля

12.01.2016

Порядок зарядки

Закончив в предварительной подготовкой, можно приступать непосредственно к заряду аккумулятора. Нужно учитывать тот факт, что электролит имеет свойство испаряться в процессе зарядки, поэтому производить ее в жилых помещениях крайне не рекомендуется.

Также нужно соблюсти правильную последовательность подключения, т.е. сначала лучше осуществить подключение зарядного устройства к АКБ, а потом только в сеть. Кроме того, надо следить за правильностью данного подключения устройства к батарее, ведь в случае ошибки будут повреждены предохранители ЗУ.

Отличают два метода зарядки:

1. С помощью постоянного тока. Данный способ зарядки считается наиболее простым, ведь для его осуществления необходимо лишь правильно выставить силу тока при помощи регулятора. Данное значение должно составлять порядка 10% от энергоемкости АКБ. В процессе заряда батареи, данное значение будет постепенно уменьшаться. Окончательным сигналом завершения процесса будет нулевое показание стрелки амперметра. В среднем, весь процесс занимает порядка 13 часов.
2. С помощью переменного тока. Данный способ более сложный, потому что необходимо задавать силу тока самому. На начальном этапе, необходимо поставить такое же значение, как и в предыдущем методе — 10% от энергоемкости АКБ. Как только напряжение достигнет 14 В, необходимо понизить силу тока ровно в два раза, после чего заряжать с такими параметрами до 15 В.Как только напряжение дойдет до 15 В, нужно снова понизить силу тока в два раза. Зарядка будет произведена после того, как напряжение будет находиться на одном уровне в течение 60 минут.

Это все, что касается зарядки аккумулятора, которая производится вне автомобиля. Однако, бывают случаи, когда заряжать аккумулятор нужно непосредственно в транспортном средстве. Чтобы правильно произвести этот процесс, лучше следовать нескольким полезным рекомендациям:

• Автомобиль должен располагаться в закрытом помещении, где температура находится на приемлемом для работы уровне. Кроме того, в помещении не должно быть повышенной влажности.
• Перед началом процесса зарядки, лучше дать аккумулятору определенное время на привыкание, т.е. достижения им температуры помещения. В среднем, это достигается за пару часов.
• Также необходимо отключить все электрооборудование, подключенное в сеть. Сделать это лучше на этапе предварительной подготовки, до заряда АКБ.
• Необходимо произвести предварительную проверку, как и в предыдущем способе, когда АКЮ вынимается из авто. То есть, проверить электролит, напряжение на клеммах и т.д.
• В остальном, процесс зарядки аккумулятора практически ничем не отличается от предыдущего способа. Необходимо следить за капотом, чтобы он не захлопнулся в самый неподходящий момент. Если это произойдет, то клеммы будут повреждены, что приводит довольно к неприятным последствиям. Следовательно, нужно правильно подключать зарядное устройство к батарее, т.е. когда отсутствует ток в устройстве.
• Заряжать аккумулятор нужно правильно, постепенно увеличивая силу тока в поэтапном режиме. Делается это для того, чтобы предостеречь устройство от перепадов напряжения.

Видео про внутренние компоненты и обслуживание зарядного устройства (продолжение)

Характеристики при зарядке

Для зарадки литий-ионных аккумуляторов важнно два параметра:

1. Ток зарядки. В батарее ток заряда начинает хим.реакции. Реакции варьируются от количества задействованой массы на пластинах и ее толщины, поверхности электродов, термального диапазона, незапланированного процесса электролиза воды. Слабый ток не активирует весь объем намазки электрода, а лишь его самый поверхностный слой.
2. Напряжение. Напряжение на токовыводах не будет выше 12,5-12,6 Вольт. Такие аккумуляторы смогут полностью зарядить только специалисты. Рабочие напряжения современного аккумулятора, ниже которого не рекомендуется разряжать 10,8 В и выше которого точно нельзя подымать при зарядке 14.4 В.

Виды подзарядки

Автомобилисты прибегают к одному из трех видов зарядки – посредством постоянного тока или напряжения, а также комбинированным способом.

Подзарядка постоянным током

Используя этот вид подзарядки необходимо постоянное присутствие и контроль, поскольку требуется регулировка ампеража во время всего зарядного процесса. АКБ в 60A необходима зарядка током в 6A в течение 20 часов, после чего снизить до 3A, а при получении 15V – 1,5A. На завершающем этапе зарядки происходит образование газа в большом количестве. Поэтому недостатком такого способа можно назвать необходимость постоянного контроля и обильное газообразование.

Зарядка постоянным напряжением

При данном способе подзарядки АКБ существует непосредственная зависимость степени заряда и значения зарядного напряжения. Это наиболее щадящий и безопасный способ, не требующий постоянного присутствия владельца автомобиля. После того как батарея будет полностью заряжена, загорится соответствующий индикатор, и ЗУ можно отключить. Напряжение заряженного и исправного аккумулятора должно составлять 14,4V.

Комбинированный способ

Именно на комбинированном способе зарядки основано большинство современных зарядных устройств. В первую очередь происходит подзарядка аккумулятора постоянным током, а после, уже постоянным напряжением. Это полностью автоматические ЗУ, что исключает участие человека в процессе подзарядки. После того как аккумулятор полностью зарядится, устройство самостоятельно отключается.

Быстрая и полная зарядка

Довольно часто возникает острая необходимость выполнить быструю зарядку аккумулятора, но часто прибегать к такому варианту нельзя, поскольку это не лучшим способом скажется на батарее. Вначале потребуется снять с АКБ автомобильные клеммы, почистить их и подсоединить к аккумулятору клеммы зарядного устройства со строгим соблюдением полярности. Выставить ампераж до максимума на 20 минут, после чего аккумуляторную батарею отсоединить, установить на свое место, подключить и можно заводить двигатель. Однако если аккумулятор разряжен более чем наполовину, то данный вариант не поможет.

В том случае, если время позволяет, то лучше всего провести полную зарядку АКБ, поскольку это будет самый щадящий вариант. Уровень тока на ЗУ выставляется на минимальное значение приблизительно на 10 часов. Срок подзарядки может быть снижен или наоборот, увеличен, это зависит от типа ЗУ и непосредственно самой батареи, температуры воздуха, степени разряженности и много другого. Полная зарядка аккумулятора определяется посредством различных средств индикации.

Грамотное «прикуривание»

Бывают ситуации, когда требуется срочно ехать, а аккумулятор полностью сел. В этом случае многие автомобилисты предпочитают заряжать батарею с помощью «прикуривания» от другого автомобиля. Но и здесь нужно знать, как правильно выполнять эту процедуру.

1. В первую очередь, необходимо расположить машины недалеко друг от друга, но на таком расстоянии, чтобы не допустить между ними возникновения электрического контакта.
2. Автомобили поставить на «ручник» и обязательно выключить все имеющиеся в них электроприборы.
3. Соединить проводом плюсовые полюса обоих аккумуляторных батарей.
4. Вторым проводом соединяем минусовый полюс «донора» и любую неокрашенную поверхность «спасаемой» машины. Прямое соединение обеих «минусов» категорически запрещено, поскольку в таком случае пострадает и второй аккумулятор.
5. Проверить, что все провода не касаются друг друга и подвижных частей.
6. На 5-10 минут запустить силовой агрегат машины — «донора», после чего заглушить его и проверить ожила ли разряженная аккумуляторная батарея. Если нет, то повторить процедуру, а в случае успеха можно отсоединять провода, благодарить спасителя и ехать по своим делам.

Внимание! Ни в коем случае нельзя заряжать аккумулятор с помощью «прикуривания» при температуре -15˚C и ниже.

Нельзя во время «прикуривания» касаться проводов, чтобы не получить ожогов.

«Прикуривание» возможно лишь в случае полной уверенности в исправности разрядившегося АКБ, иначе может произойти взрыв батареи.

Не стоит мощный автомобиль заряжать от небольших машин, так как это попросту «убьет» их аккумулятор.

Для того чтобы заряжать аккумулятор с помощью процедуры «прикуривания» следует приобрести специальные провода.

Индикатор зарядки литий-ионного аккумулятора

Выполните следующие действия, чтобы сохранить работоспособность вашего аккумулятора.

Принимая во внимание количество энергии, запасенной в ионно-литиевых батареях, а также характер их химического состава и т. Д., Необходимо обеспечить, чтобы батареи заряжались надлежащим образом и с помощью соответствующего зарядного устройства и оборудования

Зарядные устройства для литий-ионных аккумуляторов или аккумуляторные блоки оснащены различными механизмами для предотвращения повреждений и опасности. Часто эти механизмы предусмотрены в батарейном блоке, который затем можно использовать с простым зарядным устройством.

Механизм, требуемый литий-ионной батареей для зарядки и разрядки, включает в себя:

• Зарядный ток: ток зарядки должен быть ограничен для литий-ионных аккумуляторов. Обычно максимальное значение составляет 0,8C, но более низкие значения обычно устанавливаются, чтобы дать некоторый запас. Для некоторых батарей возможна более быстрая зарядка.
• Температура зарядки: температура заряда литий-ионной батареи должна контролироваться. Элемент или батарея не должны заряжаться, если температура ниже 0 ° C или выше 45 ° C.
• Зарядный ток: защита от тока разряда необходима для предотвращения повреждения или взрыва в результате коротких замыканий.
• Перенапряжение: защита от перенапряжения необходима для предотвращения слишком высокого напряжения, прикладываемого к клеммам батареи.
• Защита от перезарядки: Схема защиты от перезарядки необходима для остановки процесса зарядки литий-ионных аккумуляторов, когда напряжение на элементе превышает 4,30 Вольт.
• Защита от обратной полярности: литиево-ионная батарея необходима для защиты от неправильной полярности, так как это может привести к серьезным повреждениям или даже взрыву.
• Литий-ионная переразрядка: защита от переразряда необходима для предотвращения падения напряжения батареи ниже примерно 2,3 В в зависимости от производителя.
• Перегрев: защита от перегрева часто используется для предотвращения работы батареи, если температура поднимается слишком высоко. Температура выше 100 ° C может нанести непоправимый ущерб.

При использовании ионно-литиевой батареи обязательно использовать зарядное устройство производителя, поскольку в зарядном устройстве и батарейном блоке могут использоваться различные элементы защиты, в зависимости от конструкции.

Как сделать своими руками, пошагово

Понадобится один из четырех операционных усилителей (IC1a) и транзистор для создания виртуальной шины 2.5 В через GND, которая поглощает ток, который протекает через часть зарядного устройства схемы.

R2 и R3 представляют собой делитель напряжения с выходным напряжением около 2,5 В в зависимости от допусков резистора, операционный усилитель управляет транзистором таким образом, что независимо от тока, 2,5 В всегда будет падать через него.

Четыре операционных усилителя и светодиодные индикаторы питаются напрямую от источника питания 12 В, но на остальной цепи подается питание 9,5 В; между 12v и 2.5v рельсами.

Схема разработана таким образом, что любой, кто имеет базовые навыки пайки, может легко ее построить.

Заряд аккумуляторной батареи в полевых условиях

В полевых условиях произвести зарядку подручными устройствами затруднительно. Можно использовать следующие методы.

1. Нагрев аккумуляторной батареи. Такой метод эффективен только в холодное время года, если аккумулятор разрядился в результате изменения плотности электролита после его значительного охлаждения. АКБ необходимо демонтировать с автомобиля и установить в близости от костра, следя, чтобы его корпус не перегревался. Для контроля эффективности заряда при данном методе следует использовать мультиметр, если таковой имеется в ремкомплекте.
2. Механическое воздействие на аккумулятор. Данный метод помогает лишь в исключительных случаях. Аккумуляторную батарею следует снять с автомобиля. Далее установить АКБ на мягкую поверхность во избежание механического повреждения корпуса (дерн, землю). После этого выполнить небольшие движения аккумулятора вправо-влево с высокой частотой (иначе потрясывание). Не следует рассчитывать на высокую эффективность этого метода.
3. Зарядка аккумуляторной батареи с помощью штатного генератора. Теоретически АКБ можно зарядить при помощи генератора автомобиля. Для этого необходимо модернизировать систему привода генератора. В любом случае, требуется снять ремень генератора. Далее необходимо приспособить ременную передачу под ручной либо иной привод. Известны случаи, когда для вращения генератора использовался велосипед. Далеко не всегда удастся создать такую конструкцию в полевых условиях.

Для проведения заряда требуется включение зажигания. Во многих случаях ток потребления авто при включенном зажигании будет больше, чем генерируемый ток заряда АКБ, то есть реально аккумулятор будет разряжаться, а не заряжаться. Можно изменить схему таким образом, чтобы напряжение возбуждения генератора поступало без включения зажигания. Для этого требуются хорошие познания в области электрики.

Чтобы избежать экстремальных ситуаций, связанных с разрядом автомобильного аккумулятора в полевых условиях, необходимо:

• отключать на время стоянки все электроприборы автомобиля, включая автомагнитолу, габаритное, салонное и аварийное освещение;
• при возможности отключить одну из клемм АКБ;
• устанавливать авто на уклон (для машин с МКПП);
• иметь в запасе дополнительную заряженную АКБ.

Если аккумулятор полностью разрядился

АКБ может полностью разрядиться, если долгое время с него поступало питание на элементы бортовой сети, при этом подзарядка с генератора не поступала. Это происходит, если долго пытаться завести авто или при забытых включенными фарах. В этом случае напряжение аккумулятора падает до предельного минимума и, чтобы зарядиться, ему потребуется ЗУ с ручной регулировкой и относительно долгое время зарядки.

Например, можно приблизительно определить, сколько заряжать аккумулятор автомобильный 60 АЧ при его полном разряде. Его следует заряжать током в 6 ампер, что соответствует десятой доле его емкости, такой совет дают профессионалы. При работе ток уменьшается, поэтому средний ток в течение зарядки будет на уровне 4 А. Поэтому полностью зарядить аккумулятор получится только за 15 часов, а для более полного восстановления допускается оставить его заряжаться до суток.

No tags for this post.
