Чем трехфазное напряжение отличается от однофазного

Схемы подключения трёхфазных двигателей

Существует два способа подключения к трёхфазной сети, причём это касается не только электродвигателей. Нагревательные элементы также можно подключить «звездой» или «треугольником». Попробуем понять, в чём заключается различие между ними.

ФОТО: siemens-com.ruЭлектродвигатель можно подключить двумя способами

«Звезда» и её особенности

Соединение «звезда» представляет собой следующее: к началу каждой обмотки подключается фазный провод, а все концы соединяются между собой. При этом в месте соединения образуется «технический ноль». Он крайне нестабилен, а потому не используется в электрической цепи.

Подобное соединение не позволяет двигателю выйти на полную мощность, однако это способствует увеличению срока службы оборудования. Также, в защиту подобного соединения можно сказать, что пуск двигателя будет очень плавным, оборудование сможет переносить кратковременные перегрузки и меньше нагреваться. Поэтому, если максимальная мощность электромотора не требуется, лучше всего выбрать именно способ подключения «звездой».

ФОТО: rusenergetics.ruСоединение «звезда» поможет увеличить срок службы электромотора

«Треугольник»: плюсы и минусы способа подключения

Здесь обмотки соединяются последовательно. Начало одной из них коммутируется с концом другой. Такой вариант имеет определённые недостатки, такие, как высокие пусковые токи и перегрев при длительной работе. Однако есть здесь и значительные преимущества перед соединением «звезда». Оборудование, при подобном подключении, выдаёт максимальную мощность, что зачастую становится решающим критерием при выборе способа монтажа. Электродвигатели, подключённые «треугольником» развивают максимальный крутящий момент. Чаще всего соединение «треугольник» используют для подключения агрегатов с большой мощностью, например, станков в промышленных цехах.

ФОТО: infourok.ruСоединение «треугольник» позволяет использовать максимальную мощность оборудования

Комбинированный вариант соединения

В некоторых случаях используется комбинированный вариант «звезда-треугольник». Электродвигатель мягко запускается на соединении «звезда», а после того, как набирает необходимые обороты, реле переключает его на «треугольник». Однако не все двигатели можно подключить подобным образом. К примеру, существуют электромоторы, имеющие всего 3 вывода в контактной группе. Они изначально изготовлены под соединение «звезда» и подключить их «треугольником» невозможно.

ФОТО: meganorm.ruКомбинированное соединение подойдёт не для всех типов двигателей

Если объединить распространённые типы включения в трёхфазную сеть, можно увидеть следующую картину.

ФОТО: birmaga.ruНаиболее распространённые типы включения в трёхфазную сеть

Возникновение концепции трёхфазного напряжения

Отцом трёхфазного напряжения считают Доливо-Добровольского в России и Николу Теслу – в остальном мире. События, относящиеся к эпохе возникновения предмета спора, происходили в 80-е годы XIX века. Никола Тесла продемонстрировал первый двухфазный двигатель, работая на компанию, где налаживал электрические установки разнообразного назначения. Заинтересованность явлением электризации шерсти домашнего кота привела учёного к великим открытиям. Прогуливаясь в парке с приятелем, Никола Тесла осознал, что сумеет реализовать на практике теорию Араго о вращающемся магнитном поле, причём понадобятся:

  1. Две фазы.
  2. Сдвиг между ними на угол 90 градусов.

Чтобы показать великое значение открытия, заметим, что трансформатор Яблочкова в указанное время не обрел массовой известности, а опыты Фарадея по магнитной индукции благополучно забыли, записав лишь формулу закона. Мир не хотел знать про:

  • переменный ток;
  • фазу;
  • реактивная мощность.

Генераторы (альтернаторы) и динамо спрямляли напряжение при помощи механического коммутатора. Подобным образом прозябала вся скудная на тот момент отрасль электричества. Эдисон лишь начинал изобретать, никто пока толком не знал про лампочку накала. Кстати, в РФ считают, что устройство изобрёл Лодыгин.

Идея Теслы выглядела революционной, неизвестным оставалось, как получить две фазы с заданным межфазным сдвигом. Молодого учёного мало интересовал вопрос. Он читал про обратимость электрических машин и излучал уверенность, что легко построит генератор, соответствующим образом расположив обмотки. По приводу затруднений не возникало. На начало 80-х годов активно использовался пар, демонстрационную модель предполагалось питать от динамо.

Изображение 3 фаз

Тесла не задавался необходимостью получить определённую частоту. Исследования не проводились, требовалось просто заставить ротор вращаться. Идея реализовалась через токосъёмные кольца. На тот момент коллекторные двигатели постоянного тока снабжались подобными контактами, вывод Теслы неудивителен. Интереснее объяснить выбор количества фаз.

Методы получения 380 В из 220

Преобразователь напряжения

Данное устройство более широко известно как инвертор, и состоит он из нескольких блоков. Для начала устройство выпрямляет данное однофазное напряжение, а потом инвертирует его в переменное заданной частоты. При этом фаз со сдвигом на определённый градус может быть сколько угодно, но оптимально для работы общепринятого стандартного электрооборудования оно равно трём и соответственно их сдвиг 120 градусов. Сделать такое сложное устройство в домашних условиях очень проблематично, поэтому рекомендуется просто его купить, к тому же рынок данной продукции очень развит.

Вот принципиальная схема инвертора:

А так он выглядит в заводском корпусе:

Зачастую данные устройства имеют не только преобразование однофазного в трёхфазное напряжение, но и защищают электродвигатели от перегрузок, короткого замыкания и перегрева.

Метод использования трех фаз

Данный метод обязательно нужно согласовать с Энергонадзором или компанией поставщиком электрической энергии, так как для этого нужно подключение двух дополнительных фаз из щитка, которые есть на каждом этаже многоквартирных домов.

Здесь больше вопрос стоит не как переделать однофазное напряжение, а как подключить его, а для этого достаточно всего лишь трехфазного удлинителя, а если законно всё делать, то и счётчика.

Трёхфазный трансформатор

Чтобы сделать из 220 Вольт 380 Вольт необходим трёхфазный трансформатор нужной мощности на напряжение одной из обмоток 220, а другой 380 В. Чаще всего они уже имеют соединенные в звезду или треугольник обмотки. После чего напряжения из сети подключается к двум фазам обмотки с низшей стороны напрямую, а на третий вывод через конденсатор. Емкость конденсатора высчитывается из соотношения 7 мкФ на каждые 100 Вт мощности. Номинальное напряжение конденсатора должно быть не меньше 400 Вольт. Без нагрузки такое устройство подключать нельзя. При этом всё равно будет снижение как мощности двигателя, так и его КПД. Если преобразователь выполнять с помощью электродвигателя, а не трансформатора, то на выходе будет трёхфазное напряжение, но величина его будет такая же, как и в сети, а именно 220 В.

В наше время без качественной и продуманной системы электроснабжения не обойтись. Если при покупке квартиры эта проблема решается не хозяином жилья, а строительной компанией, то для снабжения электричеством частного дома существует выбор. В квартиру подведено уже однофазное питание, да и такого напряжения там вполне достаточно. Однако в частном секторе трехфазная сеть может быть вполне актуальной. В этой статье мы расскажем, какая электрическая сеть лучше: трёхфазная или же однофазная, а также как провести 380 Вольт в частный дом по закону и какие документы нужны для этого.

Схемы трехфазных цепей

Обмотки генератора или трансформатора в трёхфазных цепях можно соединить между собой по двум схемам:

  • звезда;
  • треугольник.

Соединения выполняются на клеммнике (борно) агрегата или трансформатора, куда выводятся концы обмоток.

Соединение перемычками обмоток

Присоединение нагрузки к генератору (трансформатору) можно произвести по следующим схемам:

  • присоединение «звезда – звезда» с использованием нулевого проводника;
  • подключение «звезда – звезда» без использования нулевого провода;
  • подсоединение «звезда – треугольник»;
  • схема «треугольник – треугольник»;
  • соединение «треугольник – звезда».

Внимание! Такое разнообразие схем вызвано тем, что собственные обмотки генератора и собственные обмотки нагрузки могут быть соединены по-разному. При различных типах сопряжения получаются разные соответствия между фазными и линейными значениями

Соединение может быть выполнено на заводе при сборке генератора, к месту подсоединения питающего кабеля уже выведены вторые концы обмоток. Информация о схеме соединения обмоток наносится на прикреплённую к статору машины табличку.

На электрических двигателях, трансформаторах или иных потребителях также производят необходимые манипуляции по переключению выводов обмоток. На картинке, приведённой ниже, красным маркером отмечены концы обмоток, соединённые перемычкой. Синим маркером – фазы питания.

Соединения на борно двигателя

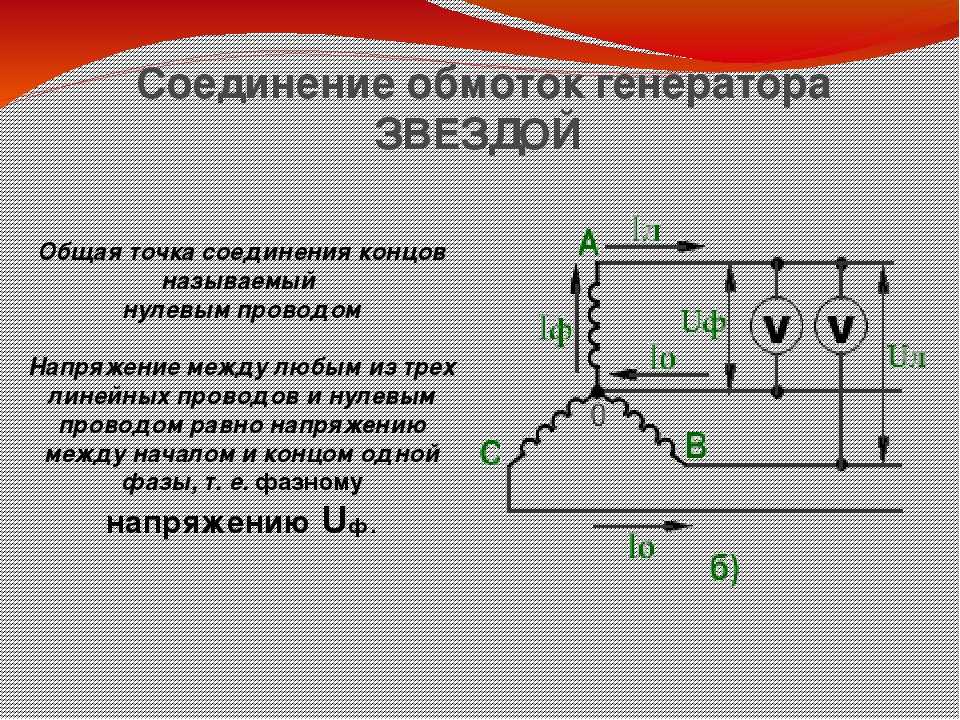

Соединение звездой

Буквенное обозначение начала обмоток – «А», «В», «С», концов – «X», «Y», «Z». Нулевая точка маркируется как «О». У каждой обмотки есть два конца. При соединении «звезда» все три одноименных вывода обмоток (начала) соединяются между собой в одну точку «О». К свободным концам подключается нагрузка.

Схема соединения обмоток «звездой»

Соединение треугольником

При выполнении этого присоединения на борно ставятся перемычки, включающие обмотки в следующей последовательности:

  • конец «А» – с началом «В»;
  • конец «В» – с началом «С»;
  • конец «С» – с началом «А».

Графическое изображение катушек становится похожим на треугольник, отсюда пошло название.

Когда хотят использовать подключаемый асинхронный двигатель с максимальным коэффициентом полезного действия, то его обмотки соединяют в треугольник. В этом случае фазные напряжения совпадают (Uл = Uф), линейный ток будет вычисляться по формуле:

Iл = √3*Iф.

Подключая в качестве нагрузки двигатель, необходимо учесть ряд нюансов:

  • достигается увеличение мощности в 1,5 раза;
  • повышается значение пускового тока, по сравнению с рабочим в 7 раз из-за тяжёлого запуска;
  • резкое увеличение нагрузки на валу электромашины будет вызывать резкое увеличение тока.

Из-за всего этого есть риск возникновения перегрева машины, что не происходит при соединении обмоток нагрузки по схеме «звезда». Там двигатель не расположен к перегреванию, и его пуск осуществляется плавно.

Включение обмоток по схеме «треугольник»

При двух видах включения обмоток различают и дают определение двум видам токов: линейному и фазному. Запомнить различия просто:

  • ток, протекающий через проводник, который соединяет источник с приёмником, называется линейным;
  • ток, движущийся по обмоткам источника или нагрузки, называется фазным.

Стоит обратить внимание на формулы мощности при различных схемах соединения источника с нагрузкой. Мощность тока при схеме «звезда» определяется по формуле:

Мощность тока при схеме «звезда» определяется по формуле:

P = 3*Uф*Iф*cosϕ = √3*Uл*Iл*cosϕ,

где:

  • Uф – фазное напряжение;
  • Uл – линейное напряжение;
  • Iф – фазный ток;
  • Iл – линейный ток;
  • cosϕ – сдвиг фаз.

Мощность тока при схеме «треугольник» вычисляется по формуле:

P = 3* Uф* Iф*cosϕ = √3*Uл*Iл*cosϕ.

К сведению

Обращать внимание на линейный и фазный токи необходимо тогда, когда генератор (источник) нагружается несимметрично при подключении нагрузки

Соединения в трёхфазной цепи

Схема

Агрегаты трехфазного тока имеют две схемы подключения в сеть: первая – «звезда», вторая – «треугольником». В первом варианте, начальные контакты всех трех обмоток генератора замыкаются вместе по параллельной схеме, что, как и в случае с обычными щелочными батарейками не даст прироста мощности.

Вторая, последовательная схема подключения обмоток источника тока, где каждый начальный вывод подключается к конечному контакту предыдущей обмотки, дает трехкратный прирост напряжения за счет эффекта суммирования напряжений при последовательном подключении.

Кроме того, такие же схемы подключения имеют и нагрузку в виде электродвигателя, только устройство, подключенное в трехфазную сеть по схеме «звезда», при токе в 2,2 А будет выдавать мощность 2190Вт, а тот же агрегат, подключенный «треугольником», способен выдать в три раза большую мощность – 5570, за счет того, что благодаря последовательному подключению катушек и внутри двигателя, сила тока суммируется и доходит до 10 А.

Когда 380, а когда 220?

Так почему же в квартирах у нас напряжение 220 В, а не 380? Дело в том, что к потребителям мощностью менее 10 кВт, как правило, подключают одну фазу. А это значит, что в дом вводится одна фаза и нейтральный (нулевой) проводник. В 99% квартир и домов именно так и происходит.

Однофазный электрощиток в доме. Правый автомат – вводной, далее – по комнатам. Кто найдёт ошибки на фото? Хотя, этот щиток – одна сплошная ошибка…

Однако, если планируется потреблять мощность более 10 кВт, то лучше – трехфазный ввод. А если имеется оборудование с трехфазным питанием (содержащее трехфазные двигатели), то я категорически рекомендую заводить в дом трехфазный ввод с линейным напряжением 380 В. Это позволит сэкономить на сечении проводов, на безопасности, и на электроэнергии.

Трехфазный ввод. Вводной автомат на 100 А, далее – на счетчик трехфазный прямого включения Меркурий 230.

Не смотря на то, что есть способы включения трехфазной нагрузки в однофазную сеть, такие переделки резко снижают КПД двигателей, и иногда при прочих равных условиях можно за 220 В заплатить в 2 раза больше, чем за 380.

Однофазное напряжение применяется в частном секторе, где потребляемая мощность, как правило, не превышает 10 кВт. При этом на вводе применяют кабель с проводами сечением 4-6 мм². Потребляемый ток ограничивается вводным автоматическим выключателем, номинальный ток защиты которого – не более 40 А.

Про выбор защитного автомата я уже писал здесь. А про выбор сечения провода – здесь. Там же – жаркие обсуждения вопросов.

Но если мощность потребителя – 15 кВт и выше, то тут обязательно нужно использовать трехфазное питание. Даже, если в данном здании нет трехфазных потребителей, например, электродвигателей. В таком случае мощность разделяется по фазам, и на электрооборудование (вводной кабель, коммутация) ложится не такая нагрузка, как если бы ту же мощность брали от одной фазы.

Пример трехфазного электрощитка. Потребители и трехфазные, и однофазные.

Например, 15 кВт – это для одной фазы около 70А, нужен медный провод сечением не менее 10 мм². Стоить кабель с такими жилами будет существенно. А автоматов на одну фазу (однополюсных) на ток больше 63 А на ДИН-рейку я не встречал.

Поэтому в офисах, магазинах, и тем более на предприятиях применяют только трёхфазное питание. И, соответственно, трёхфазные счетчики, которые бывают прямого включения и трансформаторного включения (с трансформаторами тока).

Напряжение в трехфазных цепях

В трёхфазных цепях выделяют два вида напряжения – линейное и фазное. Чтобы разобрать их отличия нужно взглянуть на векторную диаграмму и график. Ниже вы видите три вектора Ua, Ub, Uc – это вектора напряжений или фаз. Угол между ними 120°, иногда говорят 120 электрических градусов. Этот угол соответствует таковому в простейших электрических машинах между обмотками (полюсами).

Если отразить вектор Ub так, чтобы сохранился его угол наклона, но начало и конец поменялись местами, его знак изменится на противоположный. Тогда установим начала вектора –Ub в конец вектора Ua, расстояние между началом Ua и концом –Ub будет соответствовать вектору линейного напряжения Uл.

Простыми словами мы видим, что величина линейного напряжения больше чем фазного. Давайте разберем график напряжений в трёхфазной сети.

Красной вертикальной линией выделено линейное напряжение межу фазой 1 и фазой 2, а желтой линией выделено фазное амплитудное фазы 2.

КРАТКО: Линейное напряжение измеряется между фазой и фазой, а фазное между фазой и нулём.

С точки зрения расчетов, разница между напряжениями обуславливается решением этой формулы:

Линейное напряжение больше фазного в √3 или в 1,73 раза.

Нагрузка к трёхфазной сети может быть подключена по трём или четырем проводам. Четвертый проводник – нулевой (нейтральный). В зависимости от типа сеть может быть с изолированной нейтралью и глухозаземленной. Вообще при равномерной нагрузке три фазы можно подать и без нулевого провода. Он нужен для того, чтобы напряжения и токи распределялись равномерно и не было перекоса фаз, а также в качестве защитного. В глухозаземленных сетях, при пробое на корпус выбьет автоматический разъединитель или перегорит предохранитель в щите, так вы избежите опасности поражения электрическим током.

Отлично то, что в такой сети у нас одновременно есть два напряжения, которые можно использовать исходя из требований нагрузки.

Для примера: обратите внимание на электрический щиток в подъезде вашего дома. К вам приходит три фазы, а в квартиру заведена одна из них и ноль

Таким образом, вы получаете в розетках 220В (фазное), а между фазами в подъезде 380В (линейное).

Система распределения электроэнергии

Исходно напряжение всегда является трехфазным. Под “исходно” я подразумеваю генератор на электростанции (тепловой, газовой, атомной), с которого напряжение в много тысяч вольт поступает на понижающие трансформаторы, которые образуют несколько ступеней напряжения. Последний трансформатор понижает напряжение до уровня 0,4 кВ и подаёт его конечным потребителям – нам с вами, в квартирные дома и в частный жилой сектор.

Трехфазное питание – ступени от генератора до потребителя

На рисунке упрощенно показано, как с генератора G напряжение (везде речь идёт про трехфазное) 110 кВ (может быть 220 кВ, 330 кВ или другое) поступает на первую трансформаторную подстанцию ТП1, которая понижает напряжение в первый раз до 10 кВ. Одна такая ТП устанавливается для питания города или района и может иметь мощность порядка от единиц до сотен мегаватт (МВт).

Далее напряжение поступает на трансформатор ТП2 второй ступени, на выходе которого действует напряжение конечного потребителя 0,4 кВ (380В). Мощность трансформаторов ТП2 – от сотен до тысяч кВт. С ТП2 напряжение поступает к нам – на несколько многоквартирных домов, на частный сектор, и т.п.

Такие ступени преобразования уровня напряжения необходимы для того, чтобы уменьшить потери при транспортировке электроэнергии. Подробнее о потерях в кабельных линиях – в другой моей статье.

Напоследок – ещё несколько фото с комментариями.

Электрощит с трехфазным вводом, но все потребители – однофазные.

Трехфазный ввод. Переход на меньшее сечение проводов, чтобы подключить их к счетчику.

{SOURCE}

Причина проигрыша Эдисона

Часто встречается мнение, что система Теслы оказалась лучше, поэтому Эдисон проиграл. Сложно сказать, сколько долларов потерял последний, но Николу обвёл по современным меркам на 4,5 млн. долларов. Инфляция! Авторы склонны считать, что Эдисон получил своё. Никола Тесла умел доказать преимущества постоянного тока. К примеру, последний меньше склонен коронировать на проводах, амплитуда не содержит резких выбросов.

Сегодня доказано, что постоянный ток на дальние расстояния передавать выгоднее. Это исключает из рассмотрения реактивные сопротивления сети – индуктивность и ёмкость. Что значительно снижает нестабильную реактивную мощность. XXI век способен стать вторым рождением постоянного тока для передачи его на дальние расстояния. Но смех вызывает неумение Эдисона передавать энергию. Тесла вправе был помочь, тогда приборы постоянного тока сегодня использовались бы наравне с потребителями переменного. Для коллекторных двигателей это лучше – растут КПД и крутящий момент.

Выходит, постоянный ток выгодно передавать. Эдисон попросту не смог найти правильного решения, пытался взять задачу нахрапом, не погружаясь в тылы. Эдисон был чистым практиком и не умел найти столь ухищрённых решений, как преобразователи. А ведь все генераторы середины XIX века имели встроенный коммутатор для спрямления. Оставалось лишь подключить к линии, а на приёмной стороне провести преобразование. И все! Никола блестяще наказал Эдисона, доказывая наличие в мире некой силы, управляющей ходом истории.

переменный ток избрали по причине наличия мощного средства для передачи. Речь о трансформаторе. Впервые сконструированный в 1831 году (либо раньше) Майклом Фарадеем, этот незаменимый элемент современной техники остался без заслуженного внимания. Интерес к устройству вернул Генрих Румкорф пятнадцатью годами позднее, использовав динамо для получения разряда в искровом промежутке. Повышающий трансформатор значительно усиливал эффект. Это прямиком открыло учёным путь к постановке опытов, но суть преобразования не получила заслуженного внимания.

Вместо этого учёные упорно бились над постоянным током. Создавая для него двигатели, приборы освещения и генераторы. Удивительно, зная об обратимости электрических машин, не придумали раньше, как создать униполярный мотор, стоящий сегодня в ручных миксерах и блендерах. Фактически двигатели бытового назначения однофазные. И лишь маленькая часть работает на постоянном токе.

Укажем неявное преимущество. У постоянного тока выше предел безопасности. Возможным видится сделать промышленные сети безвредным для людей. Рассмотрим утверждение подробнее, доводы не очевидны неискушённому читателю.

Смещение и генерация 3-фазного напряжения

Главные отличия

Общим фактором является количество проводов и напряжение. На этом отличия и заканчиваются. Однофазное подключение характеризуется подведением к дому или квартире двух/трех проводов (фаза, ноль, заземление). Обычно сечение проводников составляет 4-6 мм2. А в доме используют проводку 1,5-2,5 мм2.

При этом оно ограничено по максимальной мощности потребления, которая не должна превышать десяти кВт. Могут возникнуть трудности с подключением потребителей, рассчитанных на трехфазное напряжение. При подключении потребуются дополнительные устройства, а также нужно быть готовым, что произойдет потеря мощности.

Обычно к многоквартирному дому подводится три фазы, а в каждую квартиру приходит только одна фаза. При этом стараются распределять нагрузку пропорционально, исключая перекос фаз. Так же учитывают то, что напряжение 220В является менее опасным чем 380В, с точки зрения техники безопасности.

Если потребитель планирует подключение к электрической сети с выделенной мощностью более десяти кВт — необходимо использовать трехфазное напряжение.

Отличие в этом случае заключается в подведении к дому или коттеджу кабеля с четырьмя/пяти жилами. В чем состоит отличие от двухпроводного подключения. В этом случае потребитель получает две величины напряжения: линейное будет равно 380 В, а фазное — 220 В.

Замер производят следующим образом. Фазное напряжение меряют между нулевым проводником и каждой фазой попеременно, линейное замеряют между фазами.

На рисунке снизу показано, как измерить фазное и линейное напряжение.

Следует учитывать, что в коттеджах, где установленная мощность превышает десять киловатт, но отсутствует трехфазная нагрузка, активная мощность должна распределяться между фазами равномерно.

В этом состоит разница при однофазном подключении, распределять мощности нет необходимости.

На нижеприведенном рисунке представлена схема подсоединения однофазной равномерно распределенной по трём фазам нагрузки и формула зависимости линейного напряжения от фазного.

При этом не требуется использовать коммутационное оборудование (автоматы, пускатели) на большие токи. Чаще трехфазная сеть применяется для промышленных предприятий, магазинов, офисных помещений.

Почему мощное оборудование бывает зачастую трехфазным

Основным фактором использовать трехфазное подсоединение к мощной нагрузке, является передача большой мощности при меньшем сечении кабеля, относительно однофазного. Это существенно удешевляет электрические сети и коммутационные аппараты.

Такое подведение электричества используется для промпредприятий, мастерских, фермерских хозяйств. То есть для организаций, где основными потребителями являются трехфазные электроустановки.

Это могут быть электродвигатели, мощные сушильные агрегаты, стационарное сварочное оборудование, металлообрабатывающие и деревообрабатывающие станки и т.п.

Преимущества и недостатки

Каждая из сетей однофазная и трехфазная система тока имеет свои достоинства, но не лишена и недостатков.

Рассмотрим основные достоинства для линии 220В:

  1. Они несложные. В схеме может разобраться человек, имеющий минимальные знания в электротехнике.
  2. Для подключения достаточно два провода (если не используется заземление). Это существенно упрощает сети.
  3. Относительно невысокое опасное напряжение.

Основным недостатком является высокие токи при потреблении большой мощности, поэтому для мощных приборов (7-10 и больше киловатт) однофазное подключение практически не используется. Теперь рассмотрим, чем отличается 3-фазная сеть от 1-фазной.

Для сетей напряжением 380 В:

  • Подключаемая мощность ограничена только сечением проводников и выделенной электросетями мощностью.
  • Можно использовать для обеспечения электроэнергией любых объектов.
  • Имеется возможность «выбора» фазы с лучшими параметрами, для питания важных однофазных потребителя, для этого используются реле-переключатели фаз.

К недостаткам относятся:

  • Дорогостоящие кабели и коммутационное оборудование.
  • Опасное напряжение.

Подведём итог

Из всего изложенного можно сделать вывод, что фазное напряжение в сети 0.4 кВ всегда равно 220 В, в то время как линейное 380 В. Однако не стоит считать, что если значения фазного напряжения ниже, оно становится менее опасным. Редакция Homius со всей ответственностью заявляет, что поражение электрическим током может привести к летальному исходу независимо от того, линейное напряжение в цепи или фазное. Ведь поражение тканям и органам наносит не само напряжение, а сила тока. К примеру, 220 В трансформированные в 36 В становятся даже опаснее. Ведь человек практически не чувствует столь низкого напряжения, а в это время ток поражает органы. Поэтому при электромонтажных работах не следует забывать о технике безопасности.

ФОТО: metodist.siteПамятка начинающему электрику
