Не запускается однофазный двигатель под нагрузкой

Схемы подключения

Варианты подключения двигателя через конденсатор:

• схема подключения однофазного двигателя с использованием пускового конденсатора;
• подключение электродвигателя с использованием конденсатора в рабочем режиме;
• подключение однофазного электродвигателя с пусковым и рабочим конденсаторами.

Все эти схемы успешно применяются при эксплуатации асинхронных однофазных двигателей. В каждом случае есть свои достоинства и недостатки, рассмотрим каждый вариант более подробно.

Схема с пусковым конденсатором

Идея заключается в том, что конденсатор включается в цепь только при пуске, используется пусковая кнопка, которая размыкает контакты после раскрутки ротора, по инерции он начинает вращаться. Магнитное поле основной обмотки поддерживает вращение длительное время. В качестве кратковременного переключателя ставят кнопки с группой контактов или реле.

Поскольку схема кратковременного подключения однофазного двигателя через конденсатор предусматривает кнопку на пружине, которая при отпускании размыкает контакты, это дает возможность экономить, провода пусковой обмотки делают тоньше. Чтобы исключить межвитковое короткое замыкание, используют термореле, которое при достижении критической температуры отключает дополнительную обмотку. В некоторых конструкциях ставят центробежный выключатель, который при достижении определенной скорости вращения размыкает контакты.

Схемы и конструкции регулировки скорости вращения и предотвращения перегрузок электродвигателя на автомате могут быть различны. Иногда центробежный выключатель устанавливается на валу ротора или на других элементах, вращающихся от него с прямым соединением, или через редуктор.

Под действием центробежных сил груз оттягивает пружины с контактной пластиной, при достижении установленной скорости вращения замыкает контакты, переключатель реле обесточивает двигатель или подает сигнал на другой механизм управления.

Бывают варианты, когда тепловое реле и центробежный выключатель устанавливаются в одной конструкции. В этом случае тепловое реле отключает двигатель при воздействии критической температуры или усилиями раздвигающегося груза центробежного выключателя.

В связи с особенностями характеристик асинхронного двигателя конденсатор в цепи дополнительной катушки искажает линии магнитного поля, от круглой формы до эллиптической, в результате этого потери мощности увеличиваются, снижается КПД. Пусковые характеристики остаются хорошие.

Схема с рабочим конденсатором

Отличие этой схемы в том, что конденсатор после пуска не отключается, и вторичная обмотка на протяжении всей работы импульсами своего магнитного поля раскручивает ротор. Мощность электродвигателя в этом случае значительно увеличивается, форму электромагнитного поля можно попытаться приблизить от эллиптической формы к круглой подбором емкости конденсатора. Но в этом случае момент пуска более продолжительный по времени, и пусковые токи больше. Сложность схемы заключается в том, что емкость конденсатора для выравнивания магнитного поля подбирается с учетом токовых нагрузок. Если они будут меняться, то и все параметры будут не постоянными, для стабильности формы линий магнитного поля можно установить несколько конденсаторов с различными емкостями. Если при изменении нагрузки включать соответствующую емкость, это улучшит рабочие характеристики, но существенно усложняет схему и процесс эксплуатации.

Комбинированная схема с двумя конденсаторами

Оптимальным вариантом для усреднения рабочих характеристик является схема с двумя конденсаторами — пусковым и рабочим.

Схема подключения трёхфазного двигателя через конденсатор

Здесь напряжение 220 вольт распределяется на 2 последовательно соединенные обмотки, где каждая рассчитана на такое напряжение. Поэтому теряется мощность почти в два раза, но использовать такой двигатель можно во многих маломощных устройствах.

Важно помнить: трехфазные электродвигатели обладают более высокой эффективностью, чем однофазные на 220 В. Поэтому если есть ввод на 380 В — обязательно подключайте к нему — это обеспечит более стабильную и экономичную работу устройств

Для пуска мотора не понадобятся различные пусковики и обмотки, потому что вращающееся магнитное поле возникает в статоре сразу после подключения к сети 380 В.

Схема подключения однофазного двигателя через конденсатор

При подключении однофазного конденсаторного двигателя есть несколько вариантов схем подключения. Без конденсаторов электромотор гудит, но не запускается.

• 1 схема — с конденсатором в цепи питания пусковой обмотки — хорошо запускаются, но при работе мощность выдают далеко не номинальную, а намного ниже.
• 3 схема включения с конденсатором в цепи подключения рабочей обмотки дает обратный эффект: не очень хорошие показатели при пуске, но хорошие рабочие характеристики. Соответственно, первую схему используют в устройствах с тяжелым пуском, а с рабочим конденсором — если нужны хорошие рабочие характеристики.

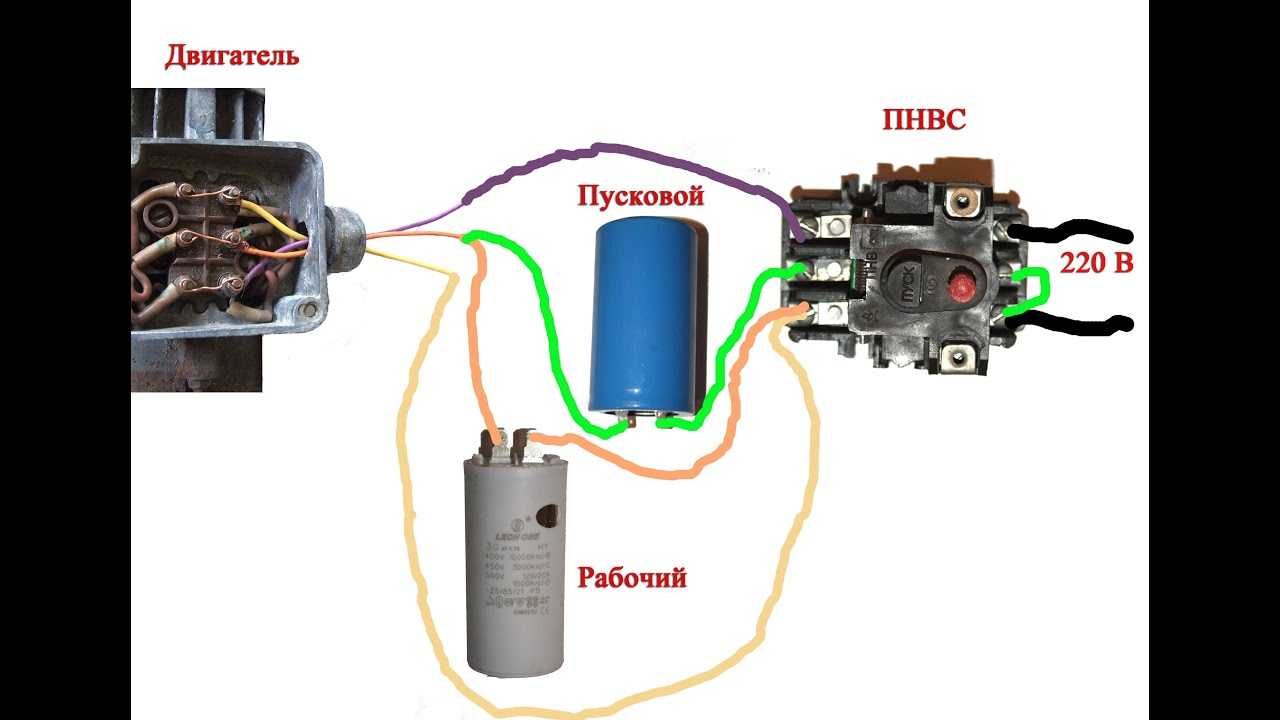

• 2 схема — подключения однофазного двигателя — установить оба конденсатора. Получается нечто среднее между описанными выше вариантами. Эта схема и используется чаще всего. Она на втором рисунке. При организации данной схемы тоже нужна кнопка типа ПНВС, которая будет подключать конденсатор только не время старта, пока мотор «разгонится». Потом подключенными останутся две обмотки, причем вспомогательная через конденсатор.

Проверка и замена пускового конденсатора

Термоваккумная обработка увеличивает срок службы конденсатора, исключая возможность внутренней коррозии элементов. Чистая комната, с контролем влажности и температуры воздуха, высокопроизводительное швейцарское оборудование. Мы готовы к выпуску до 20 шт. Там, где на других завода работают люди, у нас автоматизированные станки. Быстрее, качественнее, надежней.

Наличие собственных тестовых лабораторий на все типы выпускаемой продукции позволяют дать дополнительную гарантию клиентам в качестве продукции. Завод активно участвует в тематических выставках, региональных тематических мероприятиях. Моторные конденсаторы производства ООО «Нюкон» серии К предназначены для соединения с обмотками асинхронных электродвигателей, питающихся от однофазной сети чаcтотой не более 60Гц, а также для перевода трехфазных двигателей на питание от однофазной сети.

В целях безопасности все пусковые конденсаторы должны использоваться с разрядным резистором. Сопротивление разрядного резистора подбирается так, чтобы по истечении 50 секунд полностью снять остаточное напряжение с конденсатора.

В случаях когда конденсатор используется при последовательной схеме включения со вспомогательной обмоткой электродвигателя, напряжение на клеммах конденсатора при рабочей скорости может быть значительно выше напряжения сети. В процессе эксплуатации конденсаторов они могут устанавливаться непосредственно в физическом контакте с электродвигателем. В этом случае при выборе типа конденсатора необходимо учитывать, что конденсатор будет подвергаться воздействию повышенной температуры и вибраций – как от самого электродвигателя, так и от других пассивных элементов различного рода устройств, в составе которых будет применятся конденсатор.

В процессе выбора необходимой емкости и рабочего напряжения нужно учитывать фактор резонанса, то есть когда значения напряжения вспомогательной обмотки электродвигателя и конденсатора находятся в околорезонансной точке. В этом случае происходит повышение напряжения на клеммах изделия.

Предельное напряжение на клеммах пускового конденсатора должно быть не более В, а его емкость выбирается, как правило, в два и более раз больше емкости рабочего конденсатора. Для определения пусковой емкости Спуск. В случае если пуск двигателя происходит без нагрузки, пусковая емкость не требуется. Для получения пускового момента, близкого к номинальному, достаточно иметь пусковую емкость, определяемую соотношением Сп. Рис 1. Конденсаторы создают сдвиг фаз между токами обмоток, оси которых сдвинуты в пространстве.

При пуске конденсаторного асинхронного двигателя оба конденсатора включены, а после его разгона один из конденсаторов отключают; это обусловлено тем, что при номинальной частоте вращения требуется значительно меньшая емкость, чем при пуске. Применяется в электроприводах малой мощности; при мощностях свыше 1 квт используется редко вследствие значительной стоимости и размеров конденсаторов. Пользуясь данным сайтом и любым его сервисами, Вы подтверждаете свое согласие на обработку персональной информации.

Расположение завода:. Контакты Покупателю Пресс-центр О заводе. Спасибо за интерес, проявленный к нашей Компании. Версия для печати. Как показывает практика, на каждые Вт мощности электродвигателя требуется около мкФ. Область применения конденсаторов для асинхронных двигателей Таблица: Область применения конденсаторов для асинхронных двигателей рабочий пусковой Применение В схемах асинхронных электродвигателей В схемах асинхронных электродвигателей Тип подключения Последовательно со вспомогательной обмоткой электродвигателя Параллельно рабочему конденсатору В качестве Является фазосмещающим элементом Предназначение Позволяет получить круговое вращающееся магнитное поле, необходимое для работы электродвигателя Позволяет получить магниное поле, необходимое для повышения пускового момента электродвигателя Время включения В процессе работы электродвигателя В момент пуска электродвигателя Существуют две основные области применения конденсаторов для асинхронных электродвигателей.

Приблизительный расчет для данного типа соединения производится по следующей формуле: Сраб. Рис 2. Подбор конденсаторной установки:. Номинальная мощность, кВАр. Построить маршрут к заводу из: м.

Неисправности асинхронного двигателя

Есть 2 типа однофазных асинхронных двигателей — бифилярные с пусковой обмоткой и конденсаторные. Их различие в том, что в бифилярных однофазных двигателях пусковая обмотка работает только до разгона мотора. После она выключается специальным устройством — центробежным выключателем или пускозащитным реле в холодильниках. Это нужно потому, что после разгона она снижает КПД. В конденсаторных однофазных двигателях конденсаторная обмотка работает все время. Благодаря этому можно менять менять направление вращения.

Почему бетономешалка не запускается или включается и сразу же отключается сама? Если при запуске оборудования двигатель гудит, но барабан не Чаще всего такое случается в трехфазных моделях, подключаемых к.

Схема подключения трёхфазного двигателя через конденсатор

Здесь напряжение 220 вольт распределяется на 2 последовательно соединенные обмотки, где каждая рассчитана на такое напряжение. Поэтому теряется мощность почти в два раза, но использовать такой двигатель можно во многих маломощных устройствах.

Важно помнить: трехфазные электродвигатели обладают более высокой эффективностью, чем однофазные на 220 В. Поэтому если есть ввод на 380 В — обязательно подключайте к нему — это обеспечит более стабильную и экономичную работу устройств

Для пуска мотора не понадобятся различные пусковики и обмотки, потому что вращающееся магнитное поле возникает в статоре сразу после подключения к сети 380 В.

Виды ремонтов электромашин

Для предотвращения появления неисправностей следует проводить обслуживание и плановые ремонты электрооборудования согласно утверждённому графику.

Ремонты электромашин делятся на техническое обслуживание (ТО), текущий, средний и капитальный ремонты. Объём работ в каждом из этих видов работ определяется “Типовым положением о техническом обслуживании и ремонте (ТОиР) электрооборудования”.

Техническое обслуживание

Это поддержание оборудования в рабочем состоянии между плановыми ремонтами. Проводится силами ремонтного и оперативно-ремонтного персонала.

Предусматривает следующие виды работ:

• осмотр;
• проверка нагрева;
• протирка от грязи;
• проверка изоляции;
• выявление неисправностей и их устранение.

Производится по утверждённому графику и в период простоя – обеденный перерыв, наладка, смена инструмента.

Текущий ремонт

Поддерживается рабочее состояние до среднего ремонта. Производится на месте установки или в мастерской. Включает в себя:

• комплекс работ по ТО;
• замена вышедших из строя узлов – подшипников и муфт;
• регулировка и проверка центровки.

Средний ремонт

При проблемах, которые невозможно устранить во время текущего ремонта производится средний ремонт. При этом производится:

• полная разборка;
• при необходимости замена подшипников;
• ремонт корпуса и вала;
• пропитка обмоток лаком;
• изоляция или замена выводов

Производится средний ремонт в специализированных мастерских и предприятиях.

Капитальный ремонт

Полное восстановление характеристик и параметров. Кроме комплекса работ среднего ремонта производится замена или ремонт обмоток электромашины.

Неисправности электродвигателя легче предотвратить, чем устранять их последствия. Для этого необходимо вовремя производить комплекс работ по обслуживанию механизма и оборудовать его необходимыми защитными устройствами.
