Электрическая схема шлифовальной машинки. принципиальная электрическая схема болгарки

Простой ремонт и обслуживание цепной электропилы

В домашнем хозяйстве, особенно в частном доме или на даче, такой инструмент, как пила просто необходим. Для работы со старенькой «дружбой – 2» нужен помощник. Распилить несколько складометров дров даже сильным мужчинам вручную будет тяжело и займёт много времени.

Очень удобно работать современной цепной электропилой. Она легко и быстро распилит толстые ветки, доски, поможет в одиночку справиться с заготовкой дров на зиму. Как и любой механизм, электропила требует правильного обслуживания и соблюдения технических условий эксплуатации. Постоянно надо следить за номинальным натяжением цепи, наличием специального масла в бачке, периодически зубцы цепи требуют заточки.

Соблюдайте совет опытных хозяев такого инструмента, — не покупайте дешёвых электропил сомнительных производителей. В лучшем случае такой инструмент прослужит один – два сезона, а стоимость ремонта будет сравнима с ценой нового инструмента.

Однако даже самый надёжный и качественный инструмент может выйти из строя по разным причинам. Электропила – это не безотказный и надёжный автомат Калашникова. В электроинструменте много узлов и деталей, которые подвергаются определённой нагрузке при работе. Периодически могут возникнуть проблемы. Если нет навыков в ремонте электроагрегатов или поломка довольно серьёзная, следует обратиться в сервисный центр

А Вы знаете, что при покупке инструмента следует обратить внимание на гарантийные документы. При действии срока гарантии, при любой, даже мелкой неисправности, ни в коем случае не вскрывайте корпус электропилы

Гарантийный ремонт электропил должен производиться только в мастерской от продающей фирмы.

После окончания срока гарантии мелкий ремонт электроинструмента можно выполнить самостоятельно. Для этого необходимы знания в механике и электротехнике. Понадобятся некоторые инструменты и приспособления.

Устройство электрической цепной пилы

Чтобы правильно обслуживать, производить регулировочные и ремонтные работы важно знать её устройство и принцип работы и действия защитных устройств. Основным режущим элементом является пильная цепь, которая приводится в движение электродвигателем

Цепь состоит из ряда отдельных звеньев с режущими зубцами. Звенья цепи соединены шарнирно. Пильная цепь закреплена с определённым натяжением на пластине (шине). По конструкции шины могут быть сварными, цельными с заменяемым наконечником и с наконечником из тугоплавкого металла. Последние наиболее качественные и выдерживают большие нагрузки

Основным режущим элементом является пильная цепь, которая приводится в движение электродвигателем. Цепь состоит из ряда отдельных звеньев с режущими зубцами. Звенья цепи соединены шарнирно. Пильная цепь закреплена с определённым натяжением на пластине (шине). По конструкции шины могут быть сварными, цельными с заменяемым наконечником и с наконечником из тугоплавкого металла. Последние наиболее качественные и выдерживают большие нагрузки.

Возможные неисправности цепных электропил

При отказе следует проверить:

Если инструмент не включается. Проверить напряжение в сети, целостность кабеля и соединений.
Проверить блокировочный тормоз пильной цепи. Возможно, включена система защиты при отбросе пилы. Переместите щиток тормоза в рабочее положение.
Если пила не развивает номинальную мощность и работает рывками, а коллектор электродвигателя искрит, проверьте состояние угольных щеток. Следует их заменить.
Если привычный звук работы пилы изменился, стал «резать ухо», проверьте наличие масла в бочке

Важно применять только специальное масло для цепных пил, рекомендованное производителем инструмента.

Периодически приходится производить заточку пильной цепи. Если у вас есть специальное приспособление, то можно заточить зубцы самостоятельно. Однако лучше иметь несколько запасных цепей, а их заточку доверять мастеру. Это даст гарантию эффективной работы электропилы.

Рекомендуем к прочтению

Как выбрать свой стиль в интерьере Какими качествами должен обладать щебень для фундамента? Как подключить электродвигатель звездой и треугольником при помощи схемы Деревянный брус — технология производства и применение

Как устроена электропила?

Именно от этого зависит форма инструмента. Более распространенным считается первый вариант. Такая конструкция позволяет производителям создавать модели без наличия тяжелого и усложненного редуктора. От того, какая режущая часть у инструмента, зависит его разновидность.

Таблица характеристик электропил.

На данный момент их две:

• цепная;
• дисковая.

Первый вид применяется для непродолжительной работы. Если сравнить электрическую пилу с бензопилой, то электропила находится в более выигрышном положении, так как инструмент позволяет работать не только на открытом воздухе, но и в помещении. При выполнении нужных действий электропила работает без выработки выхлопных газов. Среди разновидностей инструмента особого внимания заслуживает дисковая электрическая пила для обработки дерева.

Однако, прежде чем применять инструмент в действии, следует убедиться в том, что электропроводка без труда выдержит напряжение, а затем предпринять соответствующие меры. Такое положение вещей обусловлено тем, что зачастую такой инструмент (даже при слабой мощности) способен выбить пробки, и мощная электропила может стать причиной испорченной электропроводки.

Изготовление розетки плавного пуска

Самое главное требование для такой розетки — это ее мобильность. Поэтому вам понадобится переноска.

С помощью нее можно будет плавно запускать инструмент в любом месте — в гараже, на даче, при строительстве своего дома на разных участках стройплощадки.

Первым делом переноску нужно разобрать.

Основные провода питания в ней могут быть либо припаяны, либо подсоединены на винтовых зажимах.

В зависимости от этого, также будет происходить и подключение вашей дополнительной розетки. Это должна быть именно дополнительная розетка возле переноски, чтобы иметь возможность одновременно подключать инструмент в разных режимах.

Кстати, если вы по ошибке включите болгарку или циркулярку, имеющие заводской встроенный плавный пуск в розетку, также снабженной таким УПП, то на удивление все будет работать. Единственный момент — получится задержка запуска пилы или оборотов диска на пару секунд, что не очень удобно в работе и без привычки может озадачить.

Вот реальные испытания такого подключения, проведенные одним мастером с ютуб BaRmAgLoT777. Его комментарий после таких опробований на гравере типа Dremel, дреле Bosch, фрезере Makita, циркулярной пиле Интерскол:

Далее для сборки розетки берете многожильный медный провод сечением 2,5мм2 и зачищаете его концы.

После чего необходимо залудить контактную площадку на переноске, куда будет припаиваться этот провод.

Надежно припаиваете жилы кабеля к этим площадкам.

Аккуратно укладываете провода и закрываете удлинитель.

Берете квадратную наружную розетку для установки на внешней поверхности стен, и в ее корпус примеряете блок плавного пуска. Так как он имеет компактные прямоугольные размеры, то должен поместиться туда без особых проблем.

Монтируете и закрепляете корпус розетки на одной площадке с удлинителем.

Блочок ПП подключаете в разрыв любого провода, фазного или нулевого. Не перепутайте, на него не подается одновременно фаза и ноль, т.е. 220В.

Он устанавливается на какой-то один из проводов.

Также для этого БПП, нет никакой разницы с какой стороны сделать вход, а с какой выход. Скрутки пропаиваются и изолируются термоусадкой.

После чего, все внутренности розетки собираются в корпус и остается всю конструкцию закрыть крышкой.

На этом вся переделка переноски и изготовление розетки можно считать завершенной. По времени это займет у вас не более 15 минут.

Цепные электропилы

В отличие от бензиновых аналогов, цепные электропилы отличаются рядом преимуществ: экологичны, не зависят от наличия топлива, менее шумные, имеют меньшую массу. Используя универсальную цепную электропилу, можно выполнить распилы различных по структуре материалов: дерева, древесных плит, кирпича, ламината, шифера, металла, керамической плитки, гипсокартона.

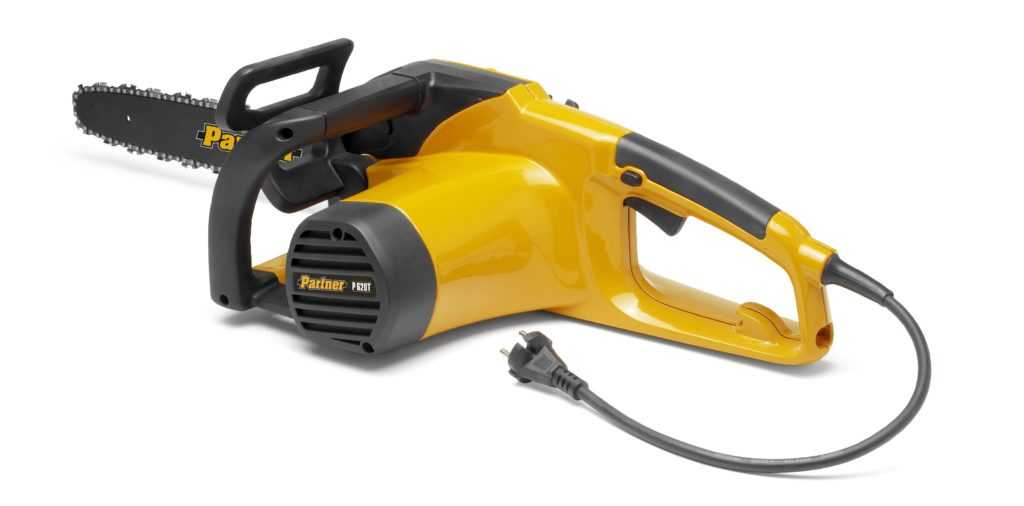

Пила электрическая (электропила) Partner P 620 T

С другой стороны, возможности цепных пил могут ограничиваться наличием источника тока, длиной сетевого кабеля, ограниченной мощностью и производительностью. Кроме того, цепные электрические пилы относятся к потенциально опасному оборудованию, перед тем, как пользоваться электропилой цепной, каждый владелец должен внимательно изучить инструкцию и в дальнейшем неукоснительно придерживаться предписанных требований и рекомендаций изготовителя.

Режущим элементом в цепной электропиле является замкнутая цепь, установленная на шину. В зависимости от расположения, пилы могут быть с продольным или поперечным расположением электродвигателя. Конструкция с поперечным расположением наиболее целесообразна: благодаря отсутствию редуктора исключается необходимость его обслуживания и ремонта, да и пила намного легче по весу.

Электропила Stihl MSE 141 C-Q,

Сборка, обкатка пилы, начало работы

К потребителям цепные электропилы поступают в собранном состоянии, установить требуется пильную гарнитуру, произвести натяжение цепи. При правильном натяжении зазор между направляющими и цепью равняется 3-4 мм. Со временем цепь может растягиваться, натяжение ослабевает, поэтому регулировочным винтом устанавливается корректное натяжение.

Перед началом пиления проверяют уровень масла, при необходимости доливают до указанной отметки. Исправность системы смазки тестируют простым способом: после заправки включить пилу, дать поработать некоторое время в приподнятых руках над расстеленной снизу бумагой. Если на ней появились масляные пятна, значит, система смазки исправна. По ходу работы уровень масла контролируют постоянно и доливают.

Причинами того, что плохо пилит электропила или не пилит под нагрузкой, пилит неравномерно в бок или криво в сторону, могут быть: затупившаяся цепь, провисание цепи, недостаток или отсутствие масла в системе смазки, неправильные приемы работы.

Как пользоваться электропилой цепной: советы и рекомендации

• Постоянно тестируйте напряжение в сети и не работайте при низком напряжении, это чревато перегревом двигателя и поломками.
• Не следует пользоваться пилой цепной в слишком интенсивном режиме. Если необходимо выполнить большой объем работ, целесообразнее выбрать щадящий темп эксплуатации с перерывами.
• При распиловке больших бревен или деревьев следует быть особенно осторожными: электропилу необходимо установить под наименьшим углом к заготовке во избежание рывков.
• Особую внимательность необходимо соблюдать при валке леса, следует освоить правильные приемы и технику работы, учитывать направление падения дерева, скорость ветра, наличие окружающих предметов (ЛЭП, столбы, сооружения).
• Перед наступлением сезона весенних работ, если пила находилась в холодном помещении, инструмент следует выдержать в отапливаемой комнате не менее суток. Это позволит испариться конденсату в обмотке электрического двигателя и избежать короткого замыкания при включении.
• Перед тем, как пользоваться пилой цепной, следует подтачивать цепь, это значительно продлит ее срок службы. Периодически следует обращаться в профессиональный сервис для заточки цепи.
• При работе пилой с удлинителем необходимо правильно выбирать сетевой кабель по сечению и защитной оболочке, устанавливать фиксатор от случайного выпадения из розетки.
• Если предполагается в течение длительного времени не пользоваться электропилой, необходимо снять пильную гарнитуру – направляющую и цепь, сберегать их в емкости с маслом.

Как правильно пилить электрической пилой, какие выполнять требования по технике безопасности, можно посмотреть в видео обзорах. Опытные владельцы делятся рациональными приемами и навыками, обеспечивающими долговечную эксплуатацию инструмента.

Видео обзоры

Советы по работе цепной пилой

Видео

Приемы работы, правила безопасности при работе электропилой

Видео

Распил старого бревна на дрова цепной пилой

Видео

Особенности и срок службы

В ручных электроинструментах, таких как: болгарка(ушм), циркулярная пила, шуруповерт, дрель – используют коллекторные двигатели с последовательным возбуждением.

Они могут работать на постоянном и на переменном токе.

Для их запитки в большинстве случаев используется обычная электросеть 230 В 50 Гц. Раньше для профессионального инструмента использовалась сеть 380 В. Теперь, с ростом мощности потребителей в однофазных сетях (офисы и жилой сектор), появились и профессиональные электроинструменты на 220 В.

Коллекторные двигатели имеют большой крутящий и пусковой моменты, компактны, легко изготавливаются на повышенное напряжение. Крутящий момент здесь является решающим. При невысокой массе машины он как раз подходит для ручного электроинструмента. Но у таких электромоторов имеются недостатки и слабые места. Одно из таких слабых мест – щеточный узел.

Щетки из прессованного графита с наполнителями трутся о медные пластины коллектора и подвергаются механическому износу и электроэрозии. Это приводит к увеличению искрения и повышает пожарную и взрывоопасность электроинструмента. Попадание минеральной пыли внутрь ускоряет износ. Хотя вентиляторы, предусмотренные конструкцией, выдувают воздух наружу, пыль и цемент могут легко попадать внутрь. Во время простоя, если инструмент неудачно положили, пыль легко попадает внутрь. На практике это постоянное явление.

Щетки электродвигателя из прессованного графита

Еще один недостаток электроинструмента – частые поломки редуктора. Это происходит как раз из-за большого пускового момента. Достоинство оборачивается недостатком. С поломкой редуктора приходится менять инструмент, ремонту они, обычно, не подлежат. К сожалению, промышленность, в стремлении снизить себестоимость продукции делает это за счет качества. Хочешь пользоваться хорошим электроинструментом – плати немалые деньги.

Устройство болгарки

По устройству болгарки, все указано на рисунке и каких либо разъяснений не требуется. С помощью ведомой и ведущей конических шестерен передается вращение от электродвигателя на вал редуктора.

Неисправности коллекторного электродвигателя

Возможные причины поломки электродвигателя болгарки следующие:

• износ коллектора ротора;
• износ графитных щеток;
• перегорание обмоток статора;
• перегорание обмоток ротора;
• отсутствие контактного соединения концов обмоток статора с графитными щетками;
• механическое повреждение провода кабеля у основания вилки;
• механическое повреждение провода по длине кабеля;
• выход из строя конденсатора,

а также другие возможные причины, связанные с каким-либо разрывом в электрической схеме.

Проверка коллекторного электродвигателя

Причина неисправности коллекторного электродвигателя выявляется измерительным прибором, на примере таких приборов как:

• стрелочный тестер;
• омметр;
• мультиметр.

Если нет в наличии измерительного прибора, какой-либо разрыв можно определить индикаторной отверткой.

Так допустим, перегорание обмоток статора (рис. 3) обычно вызвано в результате общего перегрева электродвигателя. В данном случае нарушается изоляция проводов в обмотке статора и сама обмотка может замыкать на корпус станины. Для установления такой возможной причины неисправности, один наконечник щупа прибора подсоединяется к выведенному концу провода обмотки статора, второй наконечник щупа подсоединяется к корпусу станины статора.

Чтобы проверить обмотку ротора, щупы прибора нужно подсоединить к ламелям (пластинам) коллектора (рис. 4).

На этом пока все. Следите за рубрикой.

Твитнуть

Рассказать ВК

Нажать Класс

• подскажите,пожалуйста,сечение провода обмотки статора болгарки Kolner 580 wt.Кол-во витков 167

Здравствуйте, господа электрики! Подскажите, пожалуйста, почему может греться электродвигатель болгарки при вращении вхолостую в течение 2-3 минут после включения на холодную после замены ротора. Изначально при работе алмазным диском на новой болгарке перегрели ее путем остановки диска на полном вращении ротора. Разобрали, проверили ротор — разрыв цепи на коллекторе (две ламели черные). Больше никакие элементы не проверяли. Поставили новый ротор — стала греться без нагрузки.

Здравствуйте! Подскажите пожалуйста — после замены такого якоря перфоратора https://rotorua.com.ua/product/jakor-perforatora-einhell-858/ ствол перфоратора начал вращаться в другую сторону. Какие могут быть причины? Бракованный якорь или какоето несоответствие? спасибо за ответ.

Если в вашем арсенале есть старенькая угловая шлифовальная машина, не спешите списывать её со счетов. Используя несложную электрическую схему, прибор можно легко модернизировать, добавив к нему функцию изменения частоты оборотов. Благодаря простому регулятору, который реально собрать своими руками за несколько часов, функциональность аппарата значительно возрастёт. Снизив частоту вращения, болгарку можно применить как шлифовальный и заточный станок для различных видов материалов. Появляются новые возможности для применения дополнительных насадок и оснастки.

Плавный пуск – для чего это нужно

Для снижения непомерной нагрузки на механику электроинструмента при пуске, могут быть приняты меры со стороны электропитания. Вместо подачи на электродвигатель полного напряжения от источника (электросети), можно подавать пониженное напряжение, с помощью плавного пуска. Но где его взять? Речь идет о массовом применении. В отдельных случаях специалисты и умельцы могли решать эту задачу, но большинству рядовых потребителей это было недоступно.

Существует три способа ограничить пусковой момент электроинструмента и добиться плавного старта:

1. Применение реостатов;
2. Применение трансформаторов;
3. Применение полупроводниковых ключей.

Его можно применять и на постоянном, и на переменном токе.

Значительная часть мощности теряется на нагрев сопротивления реостата. Если задача ограничивается только плавным пуском, то это вполне терпимо. Если таким способом регулировать рабочую скорость электродвигателя, то это лишний нагрев окружающий среды и расход электроэнергии. В любом случае устройство оказывается громоздким.

Второй способ намного лучше и экономичнее. Подходит только для переменного тока. Он также может повысить электробезопасность при работе с электроинструментом. Недостаток в том, что классические трансформаторы теперь очень недешевы. Даже при самостоятельном изготовлении, так как в них уходит много дорогой меди. Устройство получается также достаточно большим и тяжелым.

Трансформатор

Третий способ плавного пуска самый современный и дешевый. Он опирается на массовое применение полупроводников. В свое время, в исследования и наладку промышленного производства полупроводниковых приборов были вложены огромные средства. Но дешевизна материалов, из которых их производят, и массовость выпуска уже успели все окупить. Благодаря невысокой себестоимости такие приборы доступны всем.

Главная особенность полупроводниковых ключей – нет механических контактов и работают они с огромной скоростью (частотой переключения). Переключаемые ими токи могут достигать больших величин, при больших напряжениях в отключенном состоянии. При этом, такие приборы практически не греются и не потребляют лишней энергии, как реостаты и отлично подходят для современных электроинструментов.

Виды полупроводниковых ключей

Тиристоры и симисторы

Сопротивление разомкнутого ключа достигает миллионов Ом, ток через него практически не протекает.

Сопротивление замкнутого ключа лежит в пределах единиц и десятых долей Ома.

Хотя при этом может протекать значительный ток, на ключе падает слишком малое напряжение, чтобы на нем выделялось, по закону Джоуля-Ленца, большое тепло. В обеих случаях он остается практически холодным.

Это относится к любому из типов силовых ключей, каковых существует три:

• Тиристоры и симисторы;
• Полевые транзисторы MOSFET;
• Транзисторы IGBT.

Исторически первыми появились тиристоры. С их помощью регулировали мощность в цепях переменного тока, управляя фазой отпирания прибора.

С помощью регулировки фазы управляющего напряжения (длительность t1) можно влиять на момент отпирания симистора в каждом полупериоде (t3) и таким образом, на долю энергии, попадающей в нагрузку и соответственно на электродвигатель.

С появлением мощных полевых транзисторов с изолированным МОП-затвором (металл-окисел-полупроводник, или на английском Metal-Oxide-Semiconductor Field Effect Transistor) током в цепи стали управлять, изменяя ширину открывающих импульсов. Этот метод очень эффективен в цепях с постоянным током, для чего его сначала выпрямляют, и применяется в сварочных инверторах, частотных преобразователях и т.д.

Для наиболее мощных электроинструментов применяют IGBT – биполярные транзисторы с изолированным затвором. Это комбинация полевого транзистора с биполярным.

Для регулирования электродвигателя в настоящее время применяют уже устоявшееся, давно применяемое решение на симисторах. Более продвинутые решения пока не очень распространены.

Модификация для болгарок интерскол с симистором на 15 А

Плавный пуск для прибора с симисторами на 15 А считается универсальным и часто встречается у видов невысокой мощности. Отличие приборов заключается в маленькой проводимости. Схема (устройство) такого пуска предполагает использование трансиверов определенного типа, которые работают при частоте сорок Гц. У многих видов применяются компараторы. Такие детали ставятся с фильтрами. Номинальное напряжение у пускателей начинается от 200 В.

Пускатели для болгарок с симистором на 20 А

Приборы с симисторами на 20 А подойдут для профи болгарок. У многих видов используются специальные резисторы. В первую очередь они могут функционировать при высокой частоте. Макс температура пускателей равна пятидесяти пяти градусам. У большинства приспособлений отлично защищен корпус. Классическая схема предполагает использование 3 контакторов емкостью от тридцати пФ. Мастера считают, что приборы выделяются своей проводимостью.

• Самая маленькая частота у пускателей где-то тридцать пять Гц. Функционировать они могут в сети постоянного тока. Подключение модели выполняется через переходники. Для моторов на двести Вт прекрасно подойдут такие устройства. Фильтры очень часто ставятся с триодами. Показатель чувствительности у них равен 300 мВ и не более.
• Довольно часто могут встретиться специальные компараторы с системой защиты. Если разбирать зарубежные модели, то у них есть интегральный преобразователь, который ставится с изоляторами. Проводимость тока производится на отметке пять мк. При сопротивлении сорок Ом модель может долго держать большие обороты.

Модели на болгарку 600 Вт

• Для инструментов на 600 Вт, используют пускатели с контактными симисторами, у них перегрузка не выше десяти А. Также помните, что есть множество приборов с обкладками. Они хороши своей защищенностью и не будут в страхе от повышения температурного режима. Мин частота для устройств на 600 Вт равна 30 Гц. При этом сопротивление будет зависеть от поставленного триода. Если он используется линейного типа, то вышеуказанный параметр не превысит 50 Ом.
• Если рассказывать про дуплексные триоды, то сопротивление при серьезных оборотах может дойти до 80 Ом. Совсем редко у моделей могут встретиться стабилизаторы, которые работают от компараторов. В большинстве случаев, они закрепляются сразу на модули. Некоторые виды создаются с проводными транзисторами. У них самая маленькая частота начинается от пяти Гц. Они боятся перегрузки, но могут поддерживать огромные обороты при напряжении 220 вольт.

Устройства для болгарок на 800 вольт

Приспособления на 800 Вт могут функционировать с пускателями маленькой частоты. Симисторы частенько используются на пятнадцать А. Если разбирать схему моделей, то нужно заметить, что у них используют специальные транзисторы, у которых пропускная способность тока начинается от 45 мк. Конденсаторы применяются с фильтрами и без них, а емкость у деталей равняется не более трех пФ. Также стоит знать, что пускатели могут отличаться по чувствительности. Ушм с регулировкой оборотов и плавным пуском. УШМ Makita GA5030. Болгарка «Макита» с регулированием оборотов является одной из самых популярных моделей. Диапазон регулировки вращения — полностью будет зависеть от максимального диаметра насадки.

Помните, что есть большая вероятность поломки электродвигателя и поломки устройства после того, как произведен не мягкий, пуск, а резкий, рывками. Поэтому лучше сделать ограничитель, выполняя ограничения можно напрямую обезопасить двигатель. Еще в приспособлении должен быть коллекторный двигатель, а не асинхронный, чтобы все можно было спокойно отключить. Блок нужен для поступления питания переключающих реле.

Ну и главное, кнопка для пуска должна быть правильно установлена, а еще лучше взглянуть на электросхему перед созданием собственного устройства. Ремонт моделей кр1182пм1, xs, 12, d3, лучше выполнять тщательно, ведь такие устройства стоят дорого.

Правила безопасного использования цепной электропилы

1. Действия следует начинать с внимательного изучения инструкции по работе с электропилой. Перед включением прибора тщательно проверяют исправность проводки, кабеля, розеток. Любой обнаруженный дефект необходимо устранить.
2. Подключают электропилу к розетке непосредственно перед началом работы. По завершении вилку кабеля нужно отсоединить. Категорически запрещено оставлять инструмент в подключенном состоянии без присмотра (к нему может добраться ребенок).
3. Работать электропилой с деревом необходимо в одиночку, крепко удерживая ее двумя руками. Чтобы избежать непроизвольного выскальзывания рукоятки, следите, чтобы руки были сухими. Настоятельно рекомендуется использовать защитную одежду, очки, каску, перчатки и специальную обувь. При этом нужно обязательно стоять на устойчивом основании (никаких приставных лестниц!).
4. Во избежание перегрузки электродвигателя, рекомендуется регулярно подтачивать цепь. Еще одной причиной возрастания нагрузки на мотор является понижение напряжения в сети: из-за этого даже случаются короткие замыкания. Работать при нестабильной подаче электричества разрешается только инструментами со специальной термозащитой.
5. Во избежание травм от острой цепи при транспортировке инструмента, на нее надевают специальный кожух. Это легко сделать, используя нажатие пальцами с обеих сторон.
6. Для аварийного прекращения работы на рукоятке сбоку имеется специальный блокиратор. Еще один способ быстро остановить вращение цепи – надавить на защитную планку.
7. Смена рабочей позиции проводится с обязательным выключением двигателя. При переноске пилы шина с цепью направляется назад: при этом глушитель должен оказаться на обратной стороне.

плавный пуск на дисковой пиле.

Valmemst , да это ясно, просто Belk заказал двухпроводной блочок от ДП-2000М для использования в удлинителе, в розетке, а что ему придёт – хз

Я ТЕБЕ СКАЗАЛ КАК ДЕЛАТЬ.НИКОГО НЕ СЛУШАЙ, ЛЮДИ ЛЮБЯТ НА ПУСТОМ МЕСТЕ ТЕМУ РАЗДУВАТЬ.Я НА МАКИТЕ ПОСТАВИЛ- У МЕНЯ ПЕРЕСТАЛ РАБОТАТЬ ТОРМОЗ,НО У МЕНЯ ПЕРЕКЛЮЧАТЕЛЬ ДРУГОЙ А У ТЕБЯ ДОЛЖНО БЫТЬ ВСЕ ОК!

Falkon58 , вот это схема у вас получилась! просто с блока перерисовал. я валяюсь.

userdb74 , а может капсить не стоит? (а то читать тяжело)

Наличники, плинтуса, багеты, массив.

У Макиты штатный плавный пуск двухвыводный, поэтому тормоз с трехвыводным работать не будет.

in my humble opinion

А они по размеру одинаковые? Можно попросить размеры сюда выложить?

п/п стоит до кнопки, как бы от неё не зависив..

и ведь в ручке стоит, без всякого обдува. хотя, если опилки туда задуваются – значит, и обдув есть.

DS20A – 3 вывода,

клин, короче, головы.

Только размеров мне и не хватало

пытались приварить обратно кожух?

есть смотрите на большую дырень у статора

Переделка зарядных устройств и не только

согласен,но что бы работал тормоз(с трехвыводным пп) надо заменить кнопку- все дело в контактах 1-2-3.

Это уже совсем колхоз. Проще применить двухвыводный ПП и ничего не менять.

in my humble opinion

Kvost , Если третий вывод блока с точкой 2 соединить, вроде должен и плавный пуск и тормоз работать.

ни фига и лука мешок.

согласен. но не всегда желания совпадают с возможностью. ну не нашел двухвыводной,а подпрыгивать надоело,потому так и сделал.

Поясни? При отпускании кнопки подключается тормозная обмотка, абсолютно как и при штатном включении, почему нет?

Благодарю! Подсоединил – все работает. ПП есть, тормоз тоже.

Но, блин, еле собрал все. Чтобы разобрать ручку, пришлось полпилы раскрутить. Извращенная какая конструкция.

блок пп включается в разрыв оранжевого провода от контакта 2. и все-тормоз не работает.

Но, блин, еле собрал все. Чтобы разобрать ручку, пришлось полпилы раскрутить. Извращенная какая конструкция.

я же тебе пожелал от души! если что обращайся.еще не такое делал-в немецкий станок встроил программатор от хрен знает чего(4 год полет нормальный):yu. правда без пол литра не обошлось. (шутка!)пользуйся на здоровье.

Так и не будет. А надо как на схеме, в разрыв серого провода. А если блок трёхконтактный, то третий провод блока дополнительно соединяем со вторым контактом кнопки.

либо мы про разные схемы говорим..либо я дурак.где вы увидели контакт(нормально разомкнутый) в сером проводе? пп работать при таком подключении не будет-он уже когда в розетку включили -уже сработал.

Принцип работы системы

В качестве электропривода в УШМ используется коллекторный электродвигатель. При его запуске требуется сильное магнитное поле в обмотках, чтобы раскрутить статичный ротор. Поэтому пусковой ток в разы превышает его номинальное значение. Устройство плавного пуска отличается наличием так называемого времени разгона, во время которого электронный блок плавно осуществляет раскрутку ротора электродвигателя без резких рывков. Микросхема на полупроводниковых приборах может менять фазовое регулирование параметров электрической цепи и влиять на переходные электромагнитные процессы заставляющие ротор вращаться.
