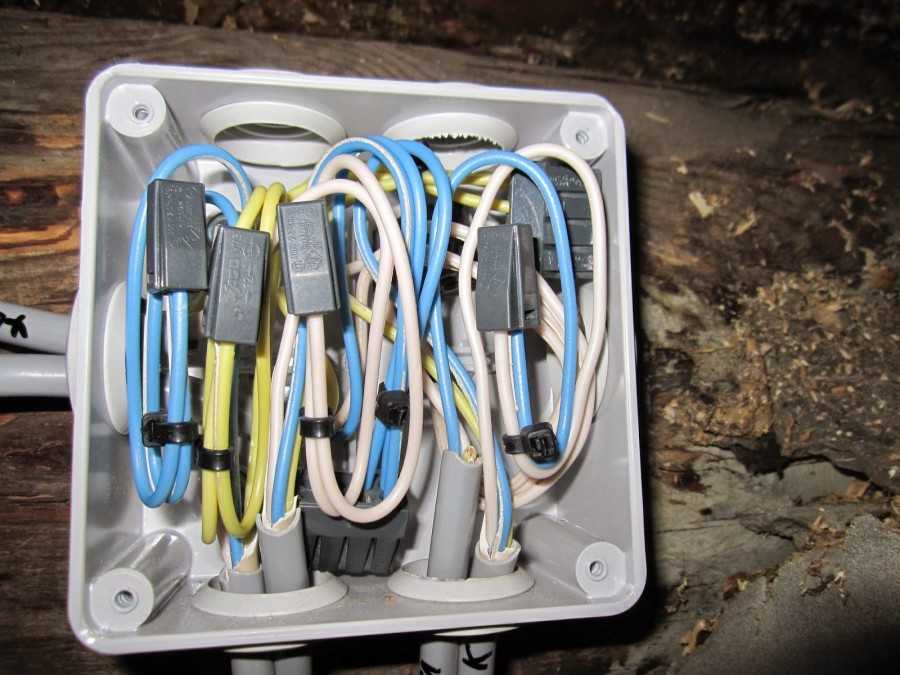

Клеммные колодки

Соединение проводов в распределительной коробке существенно облегчается с использованием клеммных колодок.

Современный рынок предоставляет широкий ассортимент колодок, которые различаются как особенностью исполнений и размерами, так и ценой. Сама клемма бывает маленькая или большая, всё зависит от сечения соединительных проводов. Тем не менее, конструктивно все они устроены по одному и тому же принципу.

Как правило, колодки клеммников продаются секциями, но иногда покупают их и поштучно, попросив продавца отрезать нужное количество.

Устройство

Клеммник представляет собою прозрачный корпус из пластика, внутри которого расположена латунная гильза. Именно эти гильзы различаются по диаметру, в зависимости от того, на какое сечение жилы рассчитана данная колодка. В гильзе имеются два резьбовых отверстия, в них вкручены винтики, зажимающие провода.

Принцип соединения

Как в таких клеммных колодках выполняют соединение проводов? Например, в распредкоробке вам необходимо подключить розетку к питающей сети. Вы берёте колодку на две секции, откручиваете зажимные винтики, тем самым освобождая гильзу для прохода в неё проводов. На подключаемых проводах снимаете изоляционный слой (достаточно 5 мм) и тщательно зачищаете токопроводящую поверхность каждой жилы. Вставляете в одну клемму фазные жилы розетки и питающей сети, в другую – нулевые. И путём закручивания винтиков, зажимаете провода в гильзе.

Преимущества

Чем хорошо расключение проводов распределительной коробки при помощи клеммных колодок?

Во-первых, в большинстве домов электрическая сеть выполняется моножильными проводами (не гибкими и не многожильными), а при помощи таких клемм монтаж одножильных проводов становится очень простым и не вызовет сложностей даже у начинающих электриков.

Во-вторых, с помощью клеммника появляется возможность соединения между собой алюминиевых и медных жил. Скрутка в этом случае не подходит, потому что эти два металла характеризуются внутренним неродством. Алюминий и медь взаимоокисляются, что приводит к появлению на поверхности оксидной плёнки, далее уже как следствие плохой контакт, нагрев и выход из строя электрической проводки. А за счёт такого варианта соединений алюминий с медью не соприкасаются друг с другом, что является неоспоримым преимуществом применения клеммной колодки.

Запомните! Очень важно во время непосредственного подсоединения жилы в клемму, сначала открутить один винт и вставить, к примеру, медный провод, после чего закрутить. Потом точно так же поступить с алюминиевым

Это делается для того, чтобы исключить возможность их соприкосновения между собой внутри латунной гильзы.

Плюс ко всему такой соединительный способ проводов при помощи клеммных колодок потребует минимум вашего времени.

К тому же этот вариант разъёмный, то есть в любой момент вы можете, отсоединить нужный провод или кабель.

Недостатки

К недостаткам клеммной колодки относится нежелательное соединение в них многожильных гибких проводов. Такая, казалось бы, удобная клемма совмещает в себе всё, что «не нравится» многожильному проводу – вращательные движения, неровную зажимную поверхность винта и так называемое точечное (неравномерное) давление. Во время зажатия их винтом он может продавить и переломить одну или несколько мелких тонких жилок. Провод уже не будет иметь необходимой пропускной способности по току, что приведёт к нагреву контакта. Если уж и возникла такая необходимость, соединять в клеммниках многожильные провода, то желательно использовать втулочные наконечники, обжимающие пучок жилок.

В такой колодке необходимо предельно осторожно затягивать винт, если выполняете подключение проводов алюминиевых. Всю свою силу и мощь тут демонстрировать не нужно, иначе вы попросту переломите жилу

Разновидности

Самая современная разновидность клеммников – самозажимные. Соединение выполняется очень быстро, для этого вам не потребуется даже брать в руки отвёртку. Каждое отверстие имеет подпружиненный контакт. Жила вставляется в отверстие до характерного щелчка, который означает защёлкивание клеммы.

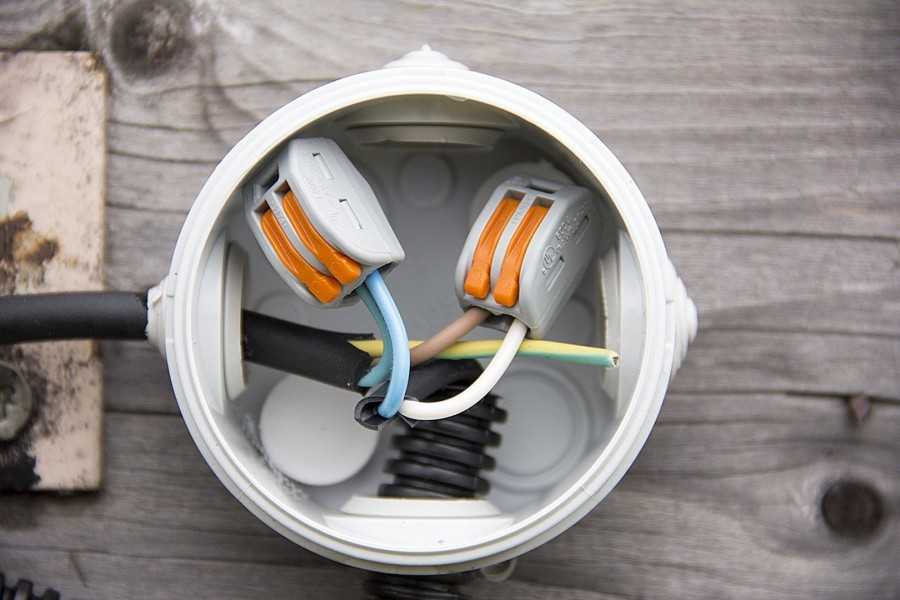

Ещё лучше проявили себя рычажковые клеммники. Маленький рычажок нужно поднять, тем самым освобождая контактное отверстие, в которое вставляется жила. Затем рычажок опускается и надёжное соединение готово. Если потребуется перезаделка контакта, рычажок снова подняли и жилу вытянули.

О различных типах клеммников рассказано в этом видео:

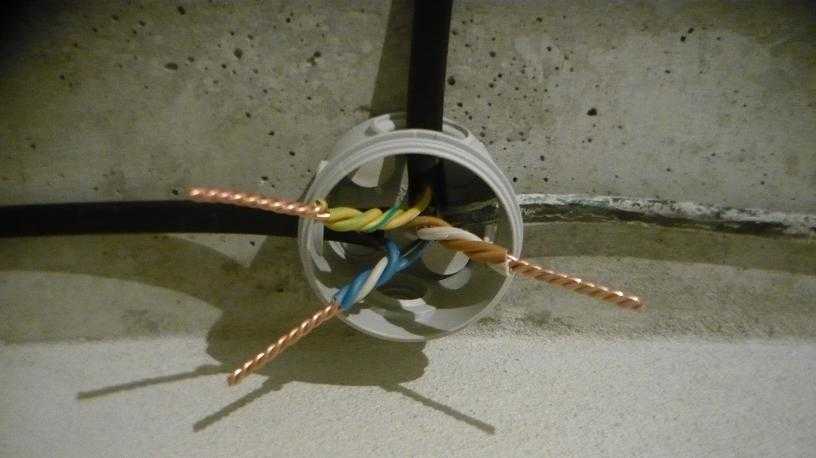

Скрутка проводов

Итак, все провода зачищаются от общей изоляции, защищающей весь кабель. Для каждой отдельной жилы берется
длина на скрутку плюс небольшой запас — основание скрутки должно быть скручено жилами с изоляцией. Вообще,
нужно стремиться уложить в коробку лишние сантиметры проводов на всякий случай.

Совет: старайтесь всегда поместить в распаечную коробку побольше запаса проводов, даже с учетом уже сделанных
скруток. Возможно когда-то в будущем сюда будут добавляться новые линии или производиться какой-либо ремонт.
Хорошим тоном будет предусмотреть ремонтопригодность коробок, даже если вы уверены в надежности и качестве
своих работ.

Для самих скруток жилы зачищаются сантиметров на 10 — после скручивания лишнее откусится бокорезами. Конечная
длинна скрутки оголенных проводов должна быть не менее 4 см. Если монтаж производится в просторных
распредкоробках, длину скруток можно увеличить до 7-8 см. Главное чтобы скрутки поместились в коробку без
изгибов.

Но это я забежал немного вперед: перед скруткой оголенных жил необходимо хорошенько их протереть тряпочкой,
смоченной в спирте или флюсе ТАГС. После обработки поверхность меди должна иметь однородный желтый цвет без
темных участков — только тогда можно производить скручивание. Если жилы покрыты слишком толстым окислом, то
перед протиранием их можно обработать мелкой шкуркой.

Когда среди скручиваемых проводов присутствуют мягкие, многожильные проводники, то их следует с особой
тщательностью очищать от окислов.

Скрутка производится плоскогубцами так, чтобы несколько сантиметров с изоляцией так же стали частью скрутки.
Закручивать следует с достаточным усилием, однако нужно не перестараться и не порвать ни одной жилы. Здесь
рекомендуется предварительно потренироваться на пробных скрутках и «почувствовать» материал.

При скручивании большого количества жил или когда сечение жил большое (4 мм² например), основание скрутки
нужно придерживать дополнительными плоскогубцами.

Когда скрутки закручены, их нужно укоротить бокорезами до необходимой нам длинны. Короче 4 см. не рекомендуется.

Распаечная коробка скручена, можно приступать к пропаиванию.

В каких случаях предпочитают использовать монтаж без распределительных коробок

Главным аргументом, привлекающим заказчиков к использованию этой методики, является отсутствие распределительных коробок на верхней части стен. Считается, что они портят вид интерьера, крышки не всегда вписываются в картину общего дизайна. Если их закрывать обоями или штукатуркой в случае возникновения неисправности в сети для их устранения требуются разрушения отдельных участков.

При вскрытии коробки возникает необходимость отрывать часть обоев или разрушить штукатурные покрытия гипсовую лепку и другие элементы интерьера. По сути это приводит к масштабному ремонту, который требует не малых трудозатрат и средств.

Чтобы избавится, от перспективы разрушения результатов дорогостоящего ремонта прибегают к методам монтажа электрической проводки без использования распределительных коробок. статью: → «Как сделать монтаж электропроводки в полу?». Это в интересах заказчиков, но в методике есть привлекательная сторона для монтажников, снижаются трудозатраты, нет необходимости долбить отверстия под коробки и делать штробы от них.

Это интересно: Неисправности и схема подключения насоса Умница БЦ-3 — объясняем все нюансы

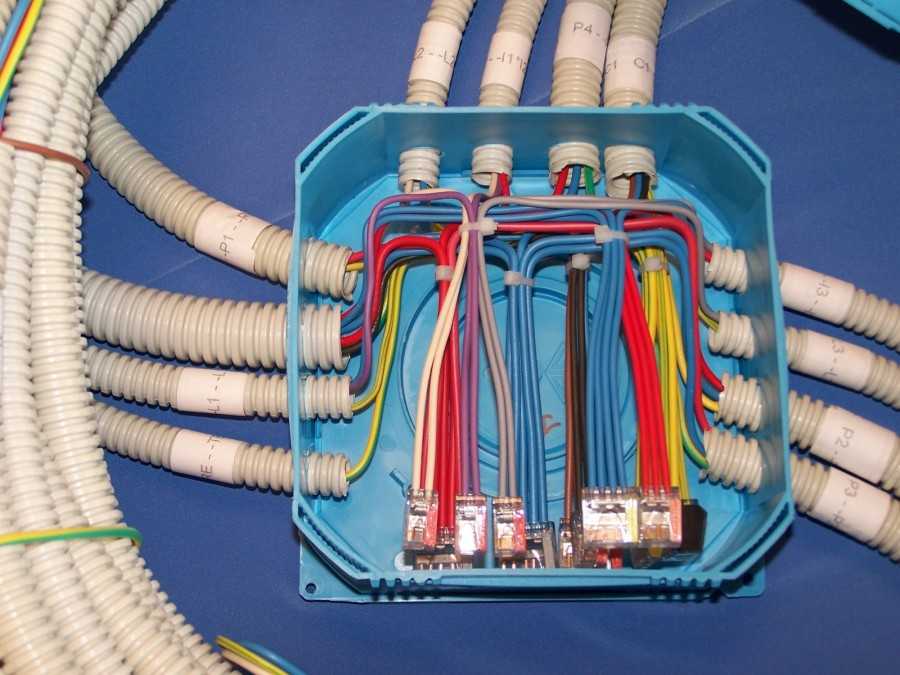

Распайка проводов в распределительной коробке

Перед монтажом электропроводки отмечают место установки всех выключателей и розеток. Разметка нужна для установки распаячной коробки в удобных местах и сэкономить длину электропроводки.

Электропроводку лучше прокладывать разноцветным кабелем с одножильными медными проводами, которые имеют более высокую надежность, чем многожильные. Цветовая маркировка проводов кабеля для электромонтажа однофазных сетей имеет такой вид;
— белый цвет имеет фазный провод L;
— нулевой провод N имеет синий цвет, и провод защитного заземления PE окрашивается в желтый — зеленый цвет.

Использование цветов сильно упрощает монтаж электропроводки.

Виды распаячных коробок

На данный момент на рынке представлено богатое разнообразие распаячных коробок самых разнообразных конструкций и форм.

В нашей статье рассматривается только коробка для подключения скрытой проводки. Поэтому детально остановимся на изделиях данного типа.

Итак:

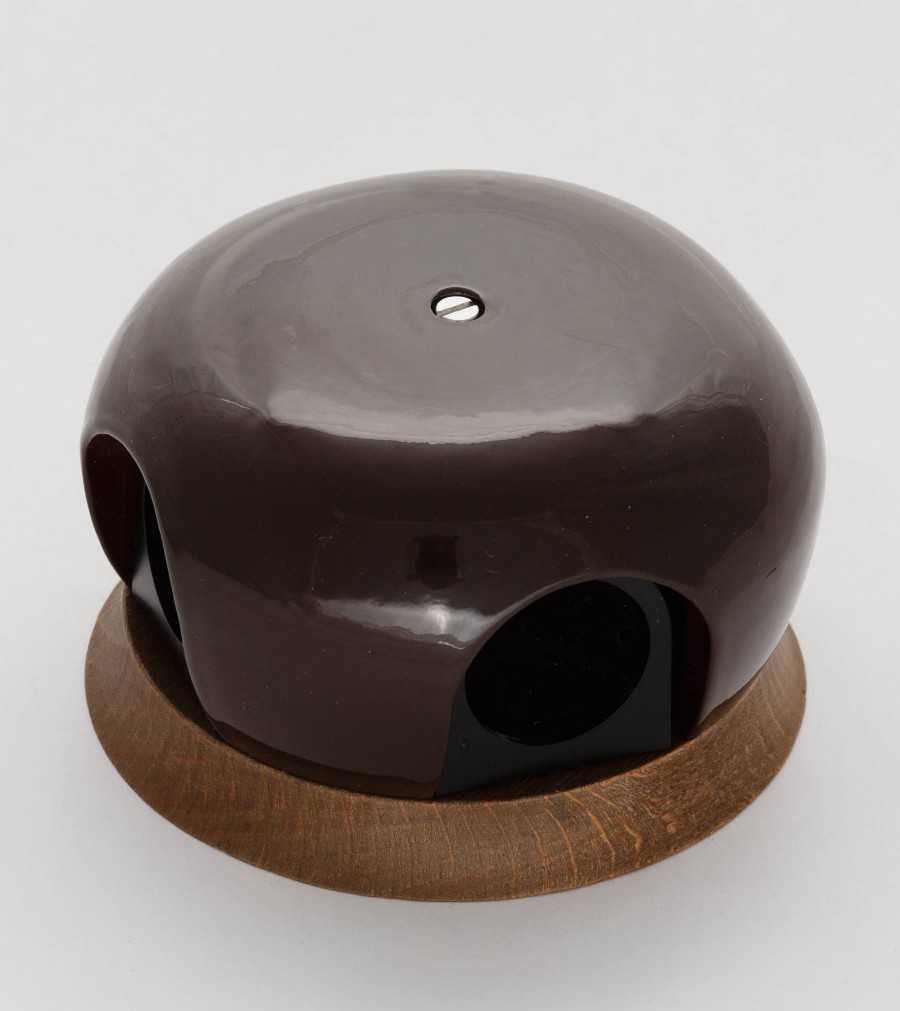

  • Прежде всего, все распределительные коробки можно разделить по их форме. Для скрытой проводки наиболее часто применяются круглые. Их диаметр и глубина могут в значительной степени колебаться. Так диаметр обычно колеблется в пределах 60 – 100 мм, а вот глубина обычно от 30 до 50 мм. Но при должном желании можно найти распаечные коробки для скрытой проводки и других размеров.
  • Также широко применяются квадратные коробки. Обычно их размеры находятся в соразмерных с круглыми изделиями параметрах. То есть, начиная от 60×60 мм и заканчивая изделиями больше 110 мм. Глубина квадратных коробок обычно не превышает 30 – 50 мм.

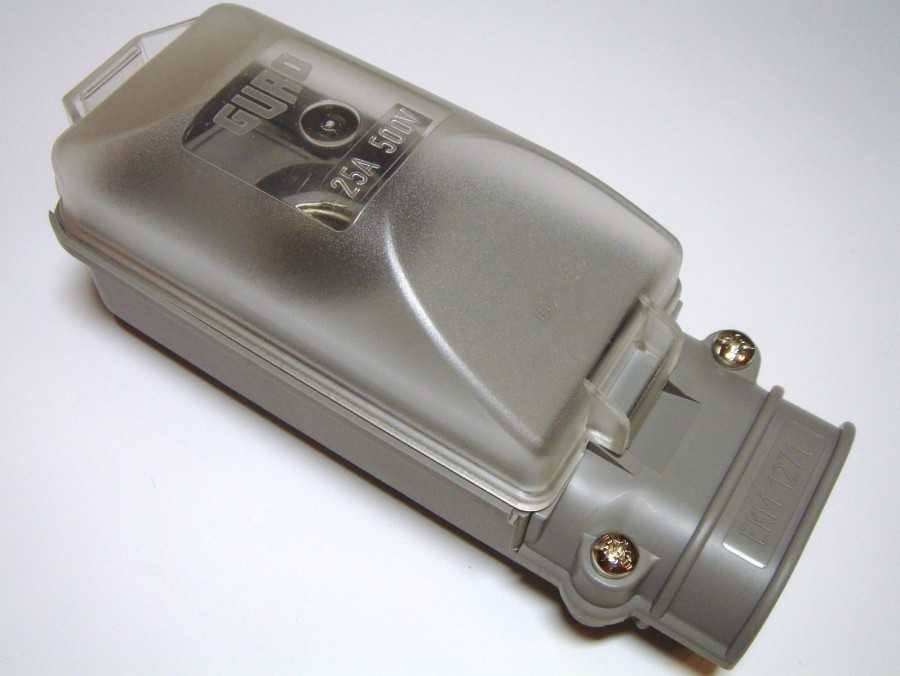

  • Также широко применяются прямоугольные распаячные коробки. Здесь разброс размеров еще больше, но суммарная площадь соразмерна с коробками других форм. Прямоугольные и квадратные коробки для скрытой проводки применяются чуть реже, хотя здесь все зависит от ваших пожеланий и технических условий.
  • Кроме того,коробки распаечные для скрытой проводки различаются по материалу изготовления. Согласно п.2.1.27ПУЭ (Правил устройства электроустановок), они должны быть изготовлены из несгораемых и трудносгораемых материалов. При прокладке провода по сгораемым материалам следует применять распаячные коробки из металла. Если же прокладка провода осуществляется по несгораемым материалам, то достаточно применения трудносгораемых коробок из пластика.
  • Если раньше все распределительные коробки делались пустотелыми, то сейчас на рынке появились модели с клеммниками внутри. Это позволяет более качественно осуществлять соединение проводов, а также способствует их упорядочиванию внутри коробки. И хотя цена таких изделий несколько выше, но их удобство несомненно.
  • Ну и последним и весьма условным разделением распределительных коробок является наличие крепления. Оно позволяет более качественно и надежно закрепить изделия в стене, но при условии их посадки на цементный раствор это достоинство весьма сомнительно.

Монтаж распределительной коробки своими руками

Поскольку речь идет об экономии, рассмотрим, как правильно подключить распределительную коробку в общую электросеть. Перед тем, как выполнить монтаж проводов в распаечной коробке, ее следует надежно закрепить. Способ установки в зависимости от типа коробки различается. Общее одно: перед началом работ проводятся тщательные расчеты и наносится разметка, которая затем фиксируется на схеме энергоснабжения помещения.

Применение

Основная цель использования подобных устройств — обеспечение пожарной безопасности . Именно в местах, где соединяются , чаще всего возникает возгорание. При не слишком плотном контакте в соединении образуется большое сопротивление, что приводит к нагреву провода и иногда — к пожару.

Используя металлические коробки, вы сможете не волноваться о пожаробезопасности своего жилища. Даже если у вас дома установлено много бытовых приборов, возгорания не возникнет.

Назначение, плюсы и минусы

Как и любое устройство, распределительный короб выполняет главные и второстепенные функции в зависимости от характеристик электрической цепи:

  1. Защита кабеля и его жил от пыли , посторонних вмешательств и появления механических дефектов.
  2. Защита от возгорания , повышенная устойчивость к огню.
  3. Современные коробки способны соединять провода из разных металлов.

Весомым достоинством распределителя является экономичность расхода кабеля . Не нужно вести отдельный провод к каждой точке потребления, возможно подключение единой линии электропередачи.

Главный минус – снижение надежности и безопасности использования электропроводки в бытовых и производственных целях по причине безграмотного использования скруток. В таком случае разрушаются изоляционные качества проводки.

Как соединить провода в распределительной коробке?

Тем, кто интересуется, как лучше соединить провода в распределительной коробке, необходимо знать, что существует несколько способов, но все они зависят от таких факторов:

  1. Вида материалов, которые будут соединяться: это может быть медь, алюминий или их комбинация.
  2. Количества проводов в соединении: в некоторых случаях это два, но может быть три, четыре и больше.
  3. Сечения и количества жил.
  4. Нагрузки в электроцепи.

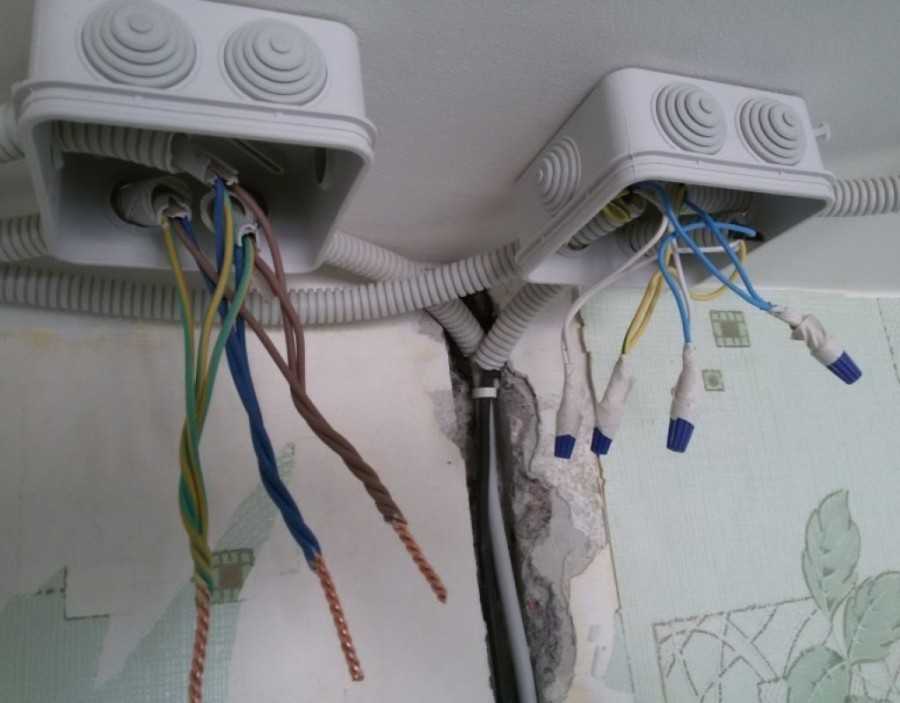

Скрутка проводов в распределительной коробке

Такой метод соединения проводов является самым простым и распространенным. Нередко его используют как временный способ, к примеру, для того чтобы проверить, работает ли собранная электрическая схема. В последующем такая скрутка должна заменяться на более надежный вариант. Хотите узнать, как скрутить провода в распределительной коробке, тогда вооружайтесь ножом и пассатижами и приступайте к работе:

  1. Срезать с каждого провода изоляцию на одинаковую длину от 10 до 50 мм.
  2. Все проводки выравниваются по срезанному краю изоляции.
  3. Соединяемые жилы загибаются на 1 см под углом в 90°.
  4. Взявшись одной рукой за сам провод, а другой – за загиб, производим вращение по часовой стрелке. Когда крутить пальцами уже тяжело, закончить работу надо пассатижами.
  5. Место скрутки обматывается изоляционной лентой так, чтобы на 2-3 см захватить и изоляцию. Это будет защитой от попадания влаги.

Пайка проводов в распределительной коробке

Такое соединение проводов в распределительной коробке создает монолитность и минимальное сопротивление в месте спайки. Прежде чем начать работу, надо определиться с длиной проводов: их следует обрезать на такую длину, чтобы в процессе пайки они выступали наружу из коробки, а затем их можно было легко уложить внутрь нее. Причем они не должны находиться в натяжении, но и их излишек в ограниченном месте тоже неуместен. Пайка происходит в таком порядке:

  1. Удаление изоляции и зачистка проводов острым ножом на 2-3 см.
  2. Облуживание сразу после очистки поможет избежать образования окислов. Кроме того, от тщательности выполненной работы будет зависеть качество пайки.
  3. Скрутка должна иметь не менее двух оборотов.
  4. Пайка проводится равномерно, без наплывов и пропусков.
  5. Изолирование проводится после полного остывания спаянного места. Для этого используют термопластиковые наконечники. Не следует пользоваться обычной изолентой, так как ПВХ может при сильном нагревании легко оплавиться.

Сварка проводов в распределительной коробке

Некоторые способы соединения проводов в распределительной коробке можно объединять. Например, после скрутки нередко применяют сварку, что обеспечивает надежность и полную защиту от короткого замыкания. Для сварки используются медно-угольные электроды, а работа происходит в таком порядке:

  1. Провода очистить от изоляционного слоя примерно на 10 см.
  2. Сформировать скрутку.
  3. Подсоединить электрод с помощью плоскогубцев.
  4. Выполнить сварку, следя за тем, чтобы на конце жилы сформировался шарик правильной формы.
  5. После остывания проводов проверить качество сварки.
  6. Изолировать скрутку и уложить ее в распределительную коробку.

Опрессовка проводов в распределительной коробке

Для помещения, где предполагается использовать большие или средние токи, лучшим способом соединения проводов будет опрессовка их гильзами. Такое подключение проводов в распределительной коробке обеспечит механическую прочность и надежный электрический контакт. Процесс опрессовки происходит так:

  1. Очистить изоляцию на расстояние, которое соответствует длине гильзы. Зачищенные концы, не скручивая, очень плотно вставить в гильзу. Возникшие пустоты заполнить обрезками такого же провода.
  2. Гильза обжимается с помощью ручных клещей двумя противоположными жимами, что улучшит электрический контакт.
  3. Выступающие из коробки концы проводов обрезаются по кромку гильзы.
  4. Соединение изолируется термоусадочной трубкой, которая нагревается феном и обеспечивает надежную изоляцию.
  5. Провода укладываются в коробку.

Соединение проводов в распределительной коробке клеммами

При возникновении необходимости соединения проводов из алюминия и меди на помощь придет распределительная коробка с клеммами или клеммная колодка, как ее еще называют. Процесс монтажа выглядит так:

  1. Берем колодку с необходимым размером ячейки и отрезаем от нее нужное количество секций.
  2. С проводов снимаем изоляционный слой и зачищаем места проведения тока.
  3. Вставляем жилы внутрь каждой ячейки.
  4. Зажимаем клеммы при помощи специальных винтов.
  5. Распределительная коробка с проводами готова.



Рекомендуемые провода для бескоробочной проводки

Между распределительными коробками прокладывали проводники с жилами 4 — 6 мм2, от него делали отводы для отдельно взятых розеток и осветительных приборов более тонкими проводами. Общий провод был рассчитан на нагрузку всех потребителей в группе. В нашем варианте сечение 4-6мм2 будет не совсем удобно для подключения к контактам и упаковке в подрозетниках.

Такие провода жесткие, трудно зажимаются болтовыми соединениями контактов, иногда клемы даже ломаются. Очень удобно использовать медный  провод  2,5 мм2, он  эластичный и отлично помещается в пазы клем. Токовые нагрузки, которые жилы способны выдержать, можно посмотреть в таблице. Исходя из этого, сделать расчеты по количеству розеток в группе и мощности подключаемых бытовых приборов.

сечения медного проводника для различных токовых нагрузок
Ток в А 1 2 3 4 5 6 10 16 20 25 32 40 50 63
S — в мм2 0,17 0,33 0,52 0,67 0,84 1 1,7 2,7 3,3 4,2 5,3 6,7 8,4 10,5
Ø в мм 0,45 0,65 0,81 0,92 1,02 1,13 1,45 1,87 2,05 2,32 2,60 2,92 3,27 3,66

Исходя из рассчитанных значений провод в 2,5 мм2 может выдерживать нагрузку до 16А. Собраны данные примерных мощностей и токов, которые потребляют бытовые приборы различного назначения. Используя эту информацию можно предположить сколько и какие приборы включать в розеточную группу.

Тип бытовой техники  мощность в Вт                                   ток в Амперах
Ламы накаливания старых образцов 60 – 250 0,3 – 1
Малогабаритные нагревательные приборы чайники, кофейники и кипятильники 1000 – 2000 5,5 – 10
Стационарные и переносные электрические плиты 1000 – 6000 6 – 55
Микроволновки различных марок 1500 – 2200 8 – 10,5
Кухонные электрические мясорубки не производственного назначения, для домашнего пользования. 1500 – 2200 8 – 10,5
Тостеры для запекания хлеба 500 – 1500 2,5 – 8
Оборудование для приготовления гриль блюд 1200 – 2000 7,5 – 8
Блендоры и миксеры 500 – 1500 2,5 – 9
                                     Кухонные комбайны 500 – 1500 2,5 – 9
Электрическая духовка 1000 – 2000 5,5 – 8
машины для мытья посуды 1000 – 2000 5,5 – 8
Бытовые стиральные машины 1200 – 2000 5.5 – 8
Электрические сушилки для обуви или белья 2000 – 3000 8 – 12
Утюги не промышленного назначения 1200 – 2000 5.5 – 8
Напольные и переносные пылесосы 800 – 2000 3.5 – 8
Спиральные обогреватели 500 – 3000 1.8 – 12
Ручные фены для сушки волос 500 – 1500 1.5 – 7
Сплит системы и кондиционеры 1000 – 3000 6 – 12
компьютеры 300 – 800 0.8 – 3,2
Ручной электроинструмент (Болгарка, дрель, перфораторы, лобзик и т.п.) 500 – 2500 1.8 – 12

Для осветительных приборов рекомендуется прокладывать трехпроводный кабель от 0,7 до 1 мм2 . Практика показывает, что этого вполне достаточно, особенно когда используются светодиодные светильники и энергосберегающие лампы.

Обзор моделей на рынке

Распределительная коробка Тусо

Характеристики:

  • диаметр 60 мм, глубина 40 мм;
  • монтажная, или разветлительная;
  • круглой формы, состоящая из корпуса и крышки;
  • материал корпуса и крышки — негорючая пластмасса;
  • фиксация крышки на защелках в крышке и корпус;
  • применяется для монтажа в бетонные и кирпичные стены;
  • возможно крепление в открытом виде на шурупы или саморезы;
  • количество вводов – 4 с резиновыми уплотнителями;
  • класс влагозащиты -;

Цена – от 20.00 до 35.00 рублей за штуку.

Коробка распределительная Legrand Atlantic IK10

Характеристики:

  • размеры 150*150*80 мм;
  • прямоугольной формы для внутреннего монтажа,
  • металлическая;
  • фиксация крышки на винтах в корпус;
  • применяется для монтажа в бетонные и кирпичные стены;
  • возможно крепление через корпус или на кронштейнах;
  • поставляются с перфорированными монтажными рейками;
  • класс влагозащиты — IP66;
  • внутренне и наружное лакокрасочное покрытие — текстурированное покрытие цвета RAL 7035;

Цена – от 3173.00 до 3300.00 рублей за штуку.

Обнаружение коробки с использованием бытовой радиотехники

Если вы не занимаетесь профессиональной деятельностью, как подручное средство можно использовать портативный радиоприемник. Достаточно настроить его на частоту 100 кГц для этого выбирается АМ диапазон, после чего приложить приемник к стене и плавно передвигать. В районе проводов под напряжением создается наводка, сопровождающаяся характерным пульсирующим звуком, с частотой 50Гц, напоминает треск. По мере приближения к проводу звук усиливается и при удалении уменьшается, таким методом можно определить маршруты прохождения проводов с точностью до 10 см. Для обнаружения коробки надо от розетки определить маршрут до точки, где линии будут расходиться в нескольких направлениях, в этом месте и должна быть расположена коробка. Этот метод хорош тем, что может определять не только металлические распределительные коробки, но и пластиковые.


Одна из моделей портативного приемника с диапазоном средних волн

В качестве детекторов можно использовать магнитолы в режиме записи, подключается внешний микрофон на проводах, который прикладывают к стене. Наводки через цепи микрофона наводятся и усиливаются в усилителе, на выходе получается аналогичный характерный звук. Недостатком такого способа обнаружения коробок считается низкая точность до 10 см, приходиться уточнятся, методом простукивания ориентируясь по звуку. Эффективнее использовать промышленные приборы для обнаружения проводки под напряжением.

Почему называется по-разному?

Коробка соединительная электрическая получила сразу несколько названий – распределительная, распаячная, ответвительная, расключительная.

Она как электрораспределительный пункт, в который поступает напряжение от источника питания, а далее расходится по нескольким электрическим ветвям – к розеткам, выключателям, осветительным приборам. За то, что в коробке напряжение распределяется по разным направлениям, она и получила название распределительной. Так как от коробки отходит несколько электрических ветвей, появился синоним – ответвительная.

Ещё одно название произошло от способа, с помощью которого внутри коробки соединяются провода. Долгое время наиболее надёжным методом считали пайку. В месте соединений провода скручивались, а потом паялись, за счёт чего электрики стали называть коробки распаячными.

Интересным образом возник ещё один синоним – коробка расключительная. Слово «расключение» можно услышать только среди профессиональных электриков, и придумали его, как бы соединив воедино два понятия – распределение и подключение. То есть распределили в коробке, какой провод и куда должен идти, а потом подключили их согласно схеме.

Сейчас уже появилось столько современных вариантов соединения – всевозможные клеммники, сварка, соединительные изолирующие зажимы, гильзовая опрессовка, клеммные колодки, самозажимные клеммы. Тем не менее, коробки по-прежнему часто называют распаечными.

Всё это мы объяснили вам для того, что когда пойдёте выбирать материалы в магазинах электротоваров, и в разных местах увидите различные названия, знайте, все они обозначают одну и ту же распределительную коробку.

Предназначение распределительных коробок

Сеть любого потребителя является разветвленной и состоит из нескольких ветвей, или подсетей потребления. Это связано как с непростой конфигурацией жилого пространства, так и с различным характером потребляющих устройств.

  1. Обязательной всюду является сеть освещения. Она может быть единой (допустим, на дом или квартиру) или тоже состоять из нескольких осветительных подсетей.
  2. Второй сетью является розеточная. Если в сети освещения мощность распределена по точкам более-менее равномерно, то розеточная сеть должна быть готова к включению в нее потребляющих устройств достаточно широкого диапазона мощностей. Розеточная сеть чаще делится на несколько ветвей. Причем, они могут быть и функционально разными, что повлечет за собой и различия в потребляемых сетями мощностях. Например, кухонная сеть розеток должна питать холодильник, плитки, микроволновку, посудомоечную машину и т.д. В то время как сети розеток в жилых комнатах обычно обеспечивают электроэнергией только настольные лампы, телевизоры и вентиляторы.
  3. Кондиционеры часто выделяют в отдельную подсеть. Они работают мощно и в старт-стопном режиме (как и холодильник), поэтому устройства, предъявляющие более высокие требования к стабильности электропитания, лучше размещать не в одной ветке с ними.
  4. Кроме того, есть еще устройства, питание к которым подводится индивидуально. Это водонагревательные баки, мощные электропечи и так далее.


План расположения распредкоробки

Квартира, сданная строителями в эксплуатацию, содержит, разумеется, минимум две подсети — осветительную и розеточную. Иногда еще отдельно делают сеть розеток для кондиционеров. Но когда в квартиру приходит жизнь, вносятся и необходимые коррективы.

На приведенной здесь самой минимальной схеме электропитания квартиры хорошо видны места разветвления подсетей. Обычно проектанты и строители выбирают для ветвления определенные удобные места в квартире: так, чтобы было и доступно, и незаметно, и ставят туда коробки для электропроводки.

Распределительная коробка должна обеспечить надежные и безопасные коммутации всех ветвлений сети. Разветвления есть большие, или главные, а есть местные, небольшие. Для первых важнее доступность, для вторых — скрытность. Если первые легко находятся визуально, то вторые обычно спрятаны под отделкой, и их находят часто методом «простукивания».


Схема проводки в доме

Строители пускают провода по верху стены, отступив от потолка 15 см. По конфигурации квартиры можно найти в углах, обычно где-то над входными дверьми, распределительные коробки, разводящие проводку по разным помещениям. В комнатах коробками полагается обеспечивать все провода, идущие вниз к розеткам и выключателям. Путь провода, проложенного от светильника скрытно в балке перекрытия по полости, может показать наверху стены и эти распределительные коробки.

При изготовлении собственной дополнительной проводки важно, чтобы она вписалась в уже имеющуюся сеть, которая, как мы уверены, делается строителями-электриками с соблюдением всех норм безопасности. Однако наши новые устройства-потребители очень часто перекрывают номиналы мощностей          и токов, на которые рассчитана исходная сеть, поэтому нельзя, не вникая в детали, слепо копировать уже имеющиеся перед нами образцы

Это касается как требования к токам и мощностям оборудования щитков, требований к типам и сечениям проводов, так и к монтажу распределительных коробок. Потому что разветвители в любых электроцепях — это всегда источники неприятностей и точки, требующие особого внимания.

Разновидности

Основной критерием разных видов распределительных коробок, является способ их установки, он может быть открытым или закрытым.

Закрытый тип предполагает установку в углубление в стене. Проводка, проведенная вдоль стен, замазываются штукатуркой, а затем соединяются в коробке. После того, как все провода надежно соединены и уложены, изделие помещается в углубление в стене, и затем замазывается штукатуркой.

После установки она незаметна для окружающих, это особенно хорошо в тех случаях, когда в квартире дизайн выполнен в стиле прованс или скандинавский.

Открытые коробки помещаются непосредственно на стену. Они часто используются в подъездах или офисах, так как там они не будут бросаться в глаза. Основным преимуществом открытых коробок является быстрый доступ к проводке.

Открытые типы делятся также еще на несколько подтипов, необходимо ознакомиться и с ними для того, чтобы знать какую распределительную коробку лучше выбрать, для каждого отдельного случая. Среди них наиболее популярные это:

С защитой от пыли. В таких изделиях предусмотрена дополнительная защита от мелких частиц, которые попадая внутрь коробки, могут сократить срок службы соединения. Применяются в основном на древо и камнеобрабатывающих предприятиях, а также в сильно запыленных помещениях;

Влагостойкие. Между подвижными частями и в местах соединения кабелей, в них присутствуют специальные резиновые прокладки, которые предохраняют проводку от контакта с водой;

Защищенные и укрепленные. В тех помещениях, в которых на оборудование может оказываться повышенная нагрузка, или где температура постоянно высокая, необходимы более надежные защитные каркасы;

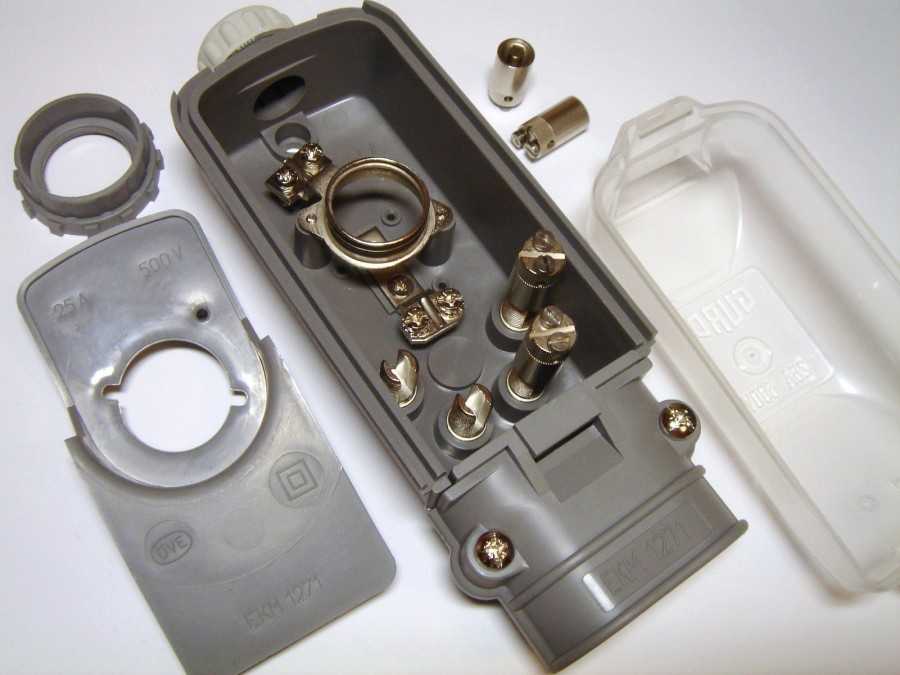

Распределительные коробки с клеммной колодкой. В таких коробках заранее предусмотрены специальные пазы, через которые можно надежно соединить несколько проводов. Такие изделия позволяют соединять концы непосредственно в коробке, вам не нужно покупать дополнительные клеммы или обматывать концы проводов изолентой.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Электрошок
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.
