Схемы магнитол и музыкальных центров
В этом разделе Вы найдете схемы музыкальных центров фирмы LG.
Любую из этих схем Вы можете скачать- файлы для скачивания находятся внизу страницы во вложениях.Схемы и мануалы в формате PDF и DJVU и находятся в архивах. Для просмотра файлов Вам потребуются архиваторы и программы для просмотра данных файлов. Если у Вас их нет- заходите в наш раздел СОФТ.
Если не нашли нужную схему или возникли вопросы по ремонту- то заходите к нам на форум!
У нас на сайте все бесплатно и в свободном доступе, а это значит что скачать Вы все сможете бесплатно и без регистрации. Причем все файлы находятся на самом сайте- Вас не перенаправят на удаленный файловый обменник со скрытыми платежами и вирусами.
Возможно Вам также будет полезно:схемы кинескопных телевизоров GoldStar (LG)схемы LCD (ЖК) телевизоров LGвход в сервисный режим телевизоров LGсхемы автомагнитол LGсхемы мониторов LGсхемы DVD проигрывателей и домашних кинотеатров LGо производителе
Материалы данного раздела:
Музыкальный центр LG FFH-150Схемы и сервис-мануал
Музыкальный центр LG FFH-170схема
Музыкальные центры LG FFH- 200, FFH-300, FFH-313схемы и описания
Музыкальный центр LG FFH-2005Схема
Музыкальные центры LG FFH-2103\ FFH-2108Схема
Музыкальный центр LG FFH-216Схема
Музыкальный центр LG FFH-285AXСхема и мануал
Музыкальный центр LG FFH-286Схема
Музыкальный центр LG FFH-315Схема и мануал
Музыкальный центр LG FFH-376Схема
Музыкальный центр LG FFH-59AСхема
Музыкальный центр LG FFH-976Схемы
Музыкальный центр LG LF-M340Схемы и мануал
Музыкальные центры LG LM-K2345X\ K2545XМануал
Музыкальный центр LG LM-K2935Мануал
Музыкальные центры LG LM-K3365X\ K3565X\ K3965XПолный мануал
Музыкальный центр LG LM-K3930XСхема
Музыкальный центр LG LM-K5535Мануал
Музыкальный центр LG LM-K5540XСхема
Музыкальный центр LG LM-K6960XСхема
Музыкальный центр LG LM-M1030Схема
Музыкальный центр LG LM-M1040Схема
Музыкальный центр LG LM-M140ADXСхема
Музыкальный центр LG LM-M230XСхема
Музыкальный центр LG LM-M342Схема
Музыкальный центр LG LM-M530Схема
Музыкальный центр LG LM-U1050A, D, XСхема
Музыкальный центр LG LM-U550AСхема
Музыкальный центр LG LM-W550A, DСхема
Музыкальный центр LG LM-W555XСхема УНЧ
Музыкальный центр LG LPC-LM535AСхема
Музыкальный центр LG LX-U150XСхема
Музыкальный центр LG LX-U550Схема
Музыкальные центры LG MCD23\ MCD-U23XСхема
| Файл | Описание | Размер файла: |
|---|---|---|
| audio_LG FFH-2005.rar | 1919 Кб | |
| audio_LG FFH-2103 — 2108.rar | 3385 Кб | |
| audio_LG FFH-286.rar | 1586 Кб | |
| ffh-150.rar | 1473 Кб | |
| LG FFH- 200, FFH-300, FFH-313.rar | 696 Кб | |
| LG FFH-285AX.rar | 6121 Кб | |
| LG FFH-59A.rar | 819 Кб | |
| LG FFH-976.rar | 1055 Кб | |
| LG LM-K5540X.rar | 7034 Кб | |
| LG_FFH-216.rar | 912 Кб | |
| lg_mc_FFH-170.rar | 1465 Кб | |
| lg_mc_FFH-315.rar | 1287 Кб | |
| lg_mc_FFH-376.rar | 1409 Кб | |
| lg_mc_LF-M340.rar | 7923 Кб | |
| lg_mc_LM-K3930X.zip | 2707 Кб | |
| lg_mc_LM-U550A_D_X.rar | 7101 Кб | |
| lg_mc_LM-W555X.rar | 303 Кб | |
| lg_mc_LPC-LM535A.rar | 5144 Кб | |
| lg_mc_LX-U150X.rar | 5538 Кб | |
| lg_mc_LX-U550.rar | 3559 Кб | |
| LM-K2345X.rar | 15667 Кб | |
| LM-K2935-6-7.rar | 13930 Кб | |
| LM-K3365X,K3565X,K3965X.rar | 10505 Кб | |
| LM-K5535-6.rar | 14369 Кб | |
| LM-K6960X (sm).rar | 10481 Кб | |
| LM-M1030.rar | 9506 Кб | |
| LM-M1040.rar | 7864 Кб | |
| LM-M140ADX.rar | 8452 Кб | |
| LM-M230X(245X)GCSC.rar | 8366 Кб | |
| LM-M342 SERIES.rar | 8391 Кб | |
| LM-M530.rar | 7889 Кб | |
| LM-U1050A,D,X.rar | 7633 Кб | |
| LM-W550A,D.rar | 6965 Кб | |
| MCD-U23X.rar | 6227 Кб |
Что делать, если не включается музыкальный центр
Для того чтобы понять, что именно стало причиной поломки МЦ, необходимо тщательно осмотреть корпус устройства и провода на предмет механических повреждений. Наличие напряжения в проводах, идущих к колонкам, можно легко проверить при помощи отвёртки с тестером. Также для того, чтобы локализовать поломку, можно подключить к базе рабочую колонку от любой другой техники. Если звук не воспроизведётся – то причина определённо кроется в самом устройстве.
Если внешних повреждений не обнаружено, а колонки исправно работают с другим устройством, стоит разобрать корпус прибора. Для того чтобы сделать это, необходимо с помощью крестовой отвёртки выкрутить все крепёжные болты корпуса, а затем снять его заднюю панель. Это поможет добраться до центральной платы МЦ, и осмотреть её.
Если при разборе ощущается резкий запах гари от блока питания устройства, то скорее всего, перегорел предохранитель. Для того чтобы не пришлось менять блок питания целиком, стоит в инструкции по эксплуатации либо на самом устройстве посмотреть номинал вышедшего из строя предохранителя, и заменить его подходящим. Если номинал заменяемой детали не будет совпадать с установленным производителем значением, то впоследствии может выйти из строя один из каналов.
При осмотре основной платы стоит осмотреть входной разъём. При наличии отходящих контактов и повреждённой пайки следует при помощи паяльника восстановить контакт провода. Специалисты для таких целей используют чаще всего припои с низкой температурой плавления, дабы не повредить мелкие детали платы.
Особое внимание следует уделить также и конденсаторам: если бока и верха немного вздулись, то их необходимо заменить. Необязательно причиной поломки будет являться один вздувшийся конденсатор, однако если его вовремя не заменить, то в скором времени МЦ может снова потребоваться ремонт, и куда более серьёзный
Если же устройство включается, но воспроизводит аудиофайлы со значительными помехами, то причина может быть в неисправности микросхемы усилителя мощности. Для того чтобы выяснить это наверняка, прибор следует запустить и проиграть звук в каждом возможном режиме. Если и в радио, и в воспроизведении MP3 возникают одни и те же помехи – микросхему усилителя необходимо заменить.
После проведения всех операций по ремонту прибор необходимо собрать в обратном порядке и запустить для проверки работоспособности.
Часто бывает и так, что сам МЦ включается и функционирует, однако одна из колонок не воспроизводит звук. Причиной тому чаще всего становятся неисправности динамика колонки, которые могут быть вызваны:
- образованием конденсата на мембране;
- обрывом проводов на диффузоре;
- мусором, попавшим между катушкой и магнитом;
- размагничиванием;
- физическим повреждением мембраны.
Для устранения конденсата можно попробовать прогреть мембрану при помощи лампы накаливания. Если же мембрана повреждена, то её работоспособность восстановить невозможно, и она подлежит замене.
Как известно, легче предупредить неисправность, нежели исправлять её последствия. Для того чтобы МЦ прослужил долго, его необходимо время от времени чистить от пыли и смазывать необходимые детали, а также содержать подальше от приборов отопления и не допускать попадания в лоток дисков посторонних предметов и жидкостей.
на дисплее горизонтальные чёрточки
попал детский мяч прямо в кнопку включения. при включении в сеть загорается лампочка под кнопкой, на дисплее только горизонтальные чёрточки и всё, …
1
513
Не включается, но горит лампа питания
Включаю в сеть, загорается лампочка на кнопке питания, жму на неё, но центр не включается. Один раз включился и кроме ФМ ничего не показывал и …
1
520
при включение в сеть, не загорается лампочка включения , центр не включается ни через пульт ни вручную
10
4 407
Аппарат не «видит» родной диск караоке
Аппарат воспроизводит CD- и DVD-диски вполне удовлетворительно. Но прекратил «видеть» при запуске диск караоке. Диск родной, куплен вместе с …
2
3 653
Организационные мероприятия
Первым делом необходимо заключить договор на поставку Вам электрической энергии с местным поставщиком, с оформлением документов и договора на получение расчетного счета для оплаты за потребленную энергию. Снабжающая организация выдает техническую документацию в которой указывают тип электросчетчика, автомат защиты ввода, сечение и длину провода, тип или название монтажной панели или бокса.
Для того чтобы вновь установленный электросчетчик был допущен в эксплуатацию, необходимо самому написать заявление в офисе снабжающей организации, или отправить письмом с подтверждением о получении на адрес этой компании.
В заявлении указывается:
- Фамилия Имя Отчество заявителя, с которым был заключен договор на поставку электроэнергии.
- Номер договора или лицевого счета, открытого в снабжающей компании на имя заявителя.
- Точный адрес и контактные телефоны заявителя.
После установки электросчетчика и подсоединения к сети производят ввод в эксплуатацию, который в свою очередь осуществляется составлением документов представителем энергокомпании о результатах осмотра и проверки правильности схемы подсоединения. Образец заполнения акта предоставлен на фото ниже:
Также в акте указывается обязательно:
- тип и номер счетчика;
- начальные показания;
- номер установленной пломбы.
С даты, указанной в оформленных документах, будут происходить расчеты за потребленную электроэнергию. Только представители энергокомпании, поставляющей вам электроэнергию, с которой у вас оформлен договор и открыт счет, имеют право на составление акта и пломбировку электросчетчика.
Принципиальная схема музыкального центра
Рассмотрим приемник. В случае музыкальных центров Samsung в УКВ диапазоне сигнал телескопической антенны приходит на преселектор (набор резонансных контуров фильтрации канала плюс усилитель высокой частоты). Далее следует типичная схема: смеситель с гетеродином, детектор. Перестройка контуров проводится варикапами при помощи напряжения микросхемы автоподстройки частоты музыкального центра LM7000. Для сглаживания сигнал фильтруется перед подачей на варикапы. Частота гетеродина приемника контролируется микросхемой LM7000. Селекция сигнала производится преимущественно в усилителе промежуточной частоты. До него частота скачет, здесь принимает фиксированное значение (10,7 МГц). Следовательно, пьезокерамические фильтры настраиваются попроще.
Микросхема КА2295Q, указывалось выше, представлена комбинацией амплитудного и частотного детектора и выделяет полезный сигнал из несущей. Сюда входит тракт средних, длинных волн. Включая гетеродины, смесители, усилители. Первый каскад снабжен автоматической регулировкой усиления. Для корректной работы частотного детектора музыкального центра необходим фазосдвигающий колебательный контур. Автоматическая регулировка усиления работает по сигналу смесителя. Необходимо, чтобы усилитель промежуточной частоты, преобразователь частоты не вышли в режим отсечки.
С детектора частотной модуляции через фильтр сигнал подается стереодекодеру пилот-тон. Информация о наличии стереосигнала выдается на центральный контроллер. Можно выбрать режим регулятором принудительно. Центральный контроллер музыкального центра получает информацию о состоянии сигнала, управляет формированием звука. Балансировка каналов происходит посредством переменного резистора. Фильтрованный сигнал поступает на микросхему TDA 7318, где начинается каскад главного усилителя низкой частоты музыкального центра.
В диапазонах СВ и ДВ используются рамочные антенны с трансформаторной связью. Устройство музыкального центра включает транзисторы коммутации каналов по диапазонам. Гетеродины коммутируются по мере необходимости электронными ключами. Подстройка ведется варикапами, подстройка производится по сигналам АПЧ. Усилитель высокой частоты является широкополосным, не коммутируется в музыкальном центре. Промежуточная частота в СВ и ДВ диапазонах составляет 450 кГц (типичное значение). Детектированный сигнал, не проходя схему пилот-тон, сразу подается фильтрам, на выходной усилитель приемника. Что касается СВ и ДВ, схема обменивается с центральным контроллером музыкального центра о факте захвата частоты, что помогает «мозгу» быть в курсе событий.
Осталось добавить, имеется два канала, просто на частотах FM звучание разное, на ДВ и СВ одинаковое. Что и называется, собственно, стерео и моно. При чтении кассет, дисков аналогичная ситуация, можно искусственно привести раздельное воспроизведение к слитному. Различия меж каналами музыкального центра нивелируются.
Всегда ищите оригинальные заводские схемы, описания, предваряя копание электронного нутра бытовой техники. Чертежи микросхем открыты правообладателями свободному доступу. Назначение чипов расписано сайтами заводов-изготовителей.
Что делать, если не включается музыкальный центр
Для того чтобы понять, что именно стало причиной поломки МЦ, необходимо тщательно осмотреть корпус устройства и провода на предмет механических повреждений. Наличие напряжения в проводах, идущих к колонкам, можно легко проверить при помощи отвёртки с тестером. Также для того, чтобы локализовать поломку, можно подключить к базе рабочую колонку от любой другой техники. Если звук не воспроизведётся – то причина определённо кроется в самом устройстве.
Если внешних повреждений не обнаружено, а колонки исправно работают с другим устройством, стоит разобрать корпус прибора. Для того чтобы сделать это, необходимо с помощью крестовой отвёртки выкрутить все крепёжные болты корпуса, а затем снять его заднюю панель. Это поможет добраться до центральной платы МЦ, и осмотреть её.
Если при разборе ощущается резкий запах гари от блока питания устройства, то скорее всего, перегорел предохранитель. Для того чтобы не пришлось менять блок питания целиком, стоит в инструкции по эксплуатации либо на самом устройстве посмотреть номинал вышедшего из строя предохранителя, и заменить его подходящим. Если номинал заменяемой детали не будет совпадать с установленным производителем значением, то впоследствии может выйти из строя один из каналов.
При осмотре основной платы стоит осмотреть входной разъём. При наличии отходящих контактов и повреждённой пайки следует при помощи паяльника восстановить контакт провода. Специалисты для таких целей используют чаще всего припои с низкой температурой плавления, дабы не повредить мелкие детали платы.
Особое внимание следует уделить также и конденсаторам: если бока и верха немного вздулись, то их необходимо заменить. Необязательно причиной поломки будет являться один вздувшийся конденсатор, однако если его вовремя не заменить, то в скором времени МЦ может снова потребоваться ремонт, и куда более серьёзный
Если же устройство включается, но воспроизводит аудиофайлы со значительными помехами, то причина может быть в неисправности микросхемы усилителя мощности. Для того чтобы выяснить это наверняка, прибор следует запустить и проиграть звук в каждом возможном режиме. Если и в радио, и в воспроизведении MP3 возникают одни и те же помехи – микросхему усилителя необходимо заменить.
После проведения всех операций по ремонту прибор необходимо собрать в обратном порядке и запустить для проверки работоспособности.
Часто бывает и так, что сам МЦ включается и функционирует, однако одна из колонок не воспроизводит звук. Причиной тому чаще всего становятся неисправности динамика колонки, которые могут быть вызваны:
- образованием конденсата на мембране;
- обрывом проводов на диффузоре;
- мусором, попавшим между катушкой и магнитом;
- размагничиванием;
- физическим повреждением мембраны.
Для устранения конденсата можно попробовать прогреть мембрану при помощи лампы накаливания. Если же мембрана повреждена, то её работоспособность восстановить невозможно, и она подлежит замене.
Как известно, легче предупредить неисправность, нежели исправлять её последствия. Для того чтобы МЦ прослужил долго, его необходимо время от времени чистить от пыли и смазывать необходимые детали, а также содержать подальше от приборов отопления и не допускать попадания в лоток дисков посторонних предметов и жидкостей.
Ремонт музыкального центра lg

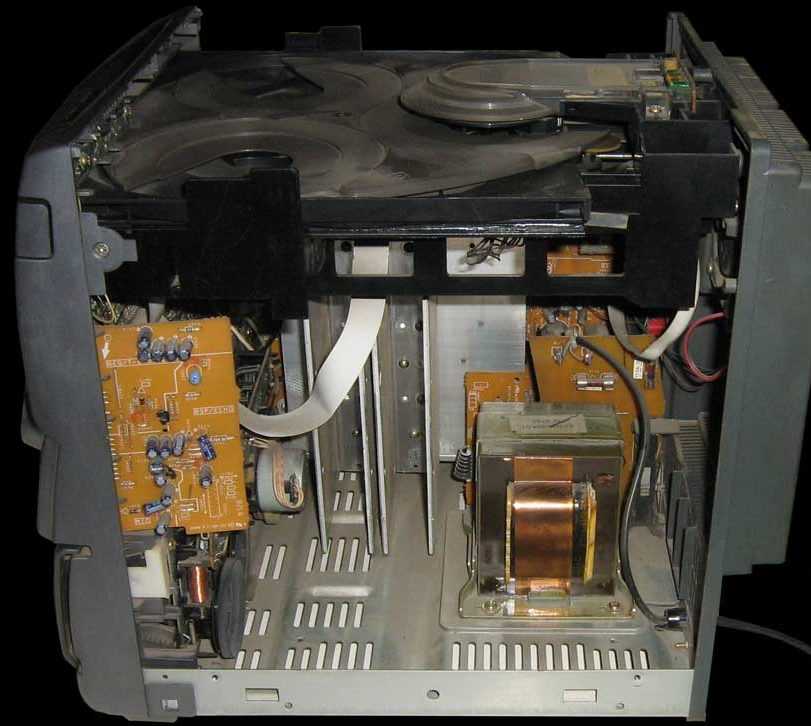

| У моего соседа делали евроремонт, после которого вместе с мусором рабочие оставили неисправный музыкальный центр LG FFH-170AX, совершенно не подающий признаков жизни. Вовремя заметив его, уже приготовленного на выброс, забрал себе для ремонта или в крайнем случае на запчасти. Как впоследствии выяснилось – это был правильный ход. Аппарат представляет из себя типичный аудиокомбайн – однокассетная дека, CD-ROM и цифровой тюнер. Всё это управляется кнопочками, а информация выводится на ЖК экранчик. Колонок к сожалению небыло – очевидно рабочие их унесли с собой. Разбираем центр и приступаем к ремонту. Халява в виде оборванного сетевого шнура или сгоревшего предохранителя не прошла, но зато после долгого и внимательного осмотра обнаружился непропай одного из диодов выпрямителя – на входе диодного моста есть напряжение, а на выходе – ноль. Восстановив неисправность блока питания, удалось получить из музыкального центра первые звуки, но что он там принимает и какие режимы стоят, непонятно – сгорели лампы подсветки ЖК дисплея. Теперь снимаем переднюю часть центра и откручиваем плату с кнопками управления. На ней размещён небольшой индикатор текущего состояния работы, частоты ФМ приёмника и громкости звука. Отогнув стеклянный дисплей видно пару миниатюрных лампочек накаливания за ним. На их контактах присутствует питающее напряжение 12В, но они всё равно не светятся. Выпаиваем и заменяе на другие. Ещё лучше поставить светодиоды, тогда подсветка станет практически вечная, но в данном случае сделал как проще. Чтоб ситуация с перегоранием лампочки не повторилась вновь, по питанию подсветки поставил токкоограничительный резистор на пару десятков Ом. Лентопротяжный механизм кассет давно уже был испорчен, а так как ремонтировать его не актуально (это же не раритетный проигрыватель пластинок), просто открутил, отсоединил шлейфы с проводами и выбросил. А саму крышку, закрывающую кассету, просто прикрутил к корпусу алюминиевыми пластинками. Можно собирать отремонтированный музыкальный центр обратно и проводить испытания. Работает прекрасно, подсветка нормально светится, а звучание заметно превосходит простые усилители компьютерных колонок на дешёвых TDA-шках. Для испытаний подключил к центру 50-ти ваттные самодельные акустические системы, которые он с лёгкостью раскачивал. Ремонт можно считать завершённым. |
