Соединение розеток шлейфом согласно пуэ

Советы по ремонту

Часто возникает ситуация, когда переломанный или отгоревший после замыкания провод оказывается слишком коротким. В этом случае при ремонте можно нарастить провод. Лучше всего сделать это следующим образом. Второй провод обрезать на ту же длину и зачистить. Взять два отрезка медного многожильного проводника длиной по несколько сантиметров и припаять их к проводке, предварительно зачистив концы. На места ремонта надеть кусочки термоусаживаемой трубки подходящего диаметра и аккуратно прогреть зажигалкой.

Это один из лучших способов ремонта, но можно починить и изоляционной лентой, а соединение отремонтировать скруткой. Затем, концы гибкого провода зачистить и соединить с клеммами. Этот способ ремонта хорош тем, что гибкий проводник очень удобно укладывается в подрозетнике, а дальнейшие его изломы исключены.

О том, как восстановить прижимные контакты, рассказывается на видео:

Более подробно узнать, почему розетка искрит и что делать в этом случае, вы можете из нашей отдельной статьи!

Потрескивания исчезают, но контакты сильно греются. Когда процесс сильно запущен и следы оплавления или обгорания видны на наружной пластмассе, починить розетку, если она сгорела, скорее всего, нельзя.

Вскрыв крышку, можно убедиться в том, что резьба винтов зажимных клемм обгорела и винты «прикипели», а медные контактные пластины сильно изменили цвет и естественно, потеряли упругость. В этом случае, отремонтировать их самому невозможно

Если нагрев привлек внимание раньше, прибор можно починить, почистив детали от небольшого нагара и протянуть контакты

Если оно отсутствует, то неисправность нужно искать ближе к источнику питания. При этом необходимо проверить концы проводов, выходящие из стены на излом, так, как об этом писалось выше, при необходимости – починить. Неисправности розетки легко определятся визуально – это либо отгоревший проводник, либо излом или перегорание контактных пластин. В зависимости от характера повреждений, производится ремонт или замена электрофурнитуры.

На видео ниже наглядно показывается, как выполняется проверка напряжения индикатором:

На видео ниже наглядно демонстрируется способ устранения данной неисправности:

Вот мы и рассмотрели, как починить розетку своими руками, если она не работает или обломился провод. Надеемся, предоставленные инструкции по ремонту помогли вам самостоятельно устранить неисправность!

Будет полезно прочитать:

• Как починить люстру в домашних условиях
• Как отремонтировать выключатель света
• Ремонт новогодней гирлянды своими руками
• Как пользоваться индикаторной отверткой

Способы подключения

В настоящее время существуют две основных схемы обустройства электрической проводки в квартире:

Радиальное подключение (иногда называемое подключением «звездой», которое не следует путать со схемой, используемых в трехфазных цепях). Такое техническое решение повсеместно применяется в квартирах и частных домах. Основными его достоинствами являются простота и надежность. Главный недостаток – большой расход дорогостоящего кабеля.

Кольцевая схема. В нашей стране практически не используется, однако она широко распространена в некоторых регионах западной Европы. Смысл такого подключения состоит в том, что электрическая цепь, питающая нагрузку, замыкается в кольцо. Этим достигается возможность питания потребителей одновременно с двух сторон. Кольцевая схема значительно повышает экономичность электропроводки в сравнении с традиционным радиальным подключением и в то же время является более надежной по отношению к магистральной.

Углубленный подрозетник

Первое правило касается самого подрозетника. Если вы монтируете не конечную, а проходную розетку, то есть ту, на которой кабель не будет заканчиваться, а идти дальше вниз или вбок, к другим розеткам или выключателям, всегда используйте углубленные подрозетники.

Стандартный идет глубиной 45мм, а вам нужно брать 60мм. Это необходимо для компактного размещения проводов, в особенности жилы заземления (почему именно ее, будет сказано ниже).

Не старайтесь запихать все проводники, что называется впритык. Никакой пользы от такой экономии не будет, а только один вред.

Вот фото стандартной розетки утопленной в стандартном подрозетнике.

Все пространство, которое остается внутри нее для монтажа проводов – около 1см. Если же вы используете модель глубиной 60мм, то вам добавится целых 1,5см глубины монтажа.

Почувствуйте, что называется разницу.

Разделение электропроводки на группы способом шлейфования

Объединяются в группу розетки находящиеся по разные стороны одной стены,но в разных комнатах.

Исходя из выбранной разводки проводов производим расчет необходимого количества материалов. Например:

• Розетки-100 метров: ВВГ 3×2,5 мм2. Учитывая разделение электропроводки на группы нужно добавить еще 100-150 метров;
• Электроплита-16-20 метров:3×4 мм2;
• Для 9 групп покупаем автоматику защиты: На свет-16 А;на плиту-32 А; на группы для розеток-25 А на каждую; на отдельные группы-16 А на каждую.

Примечание: Обозначение 3×2,5 ,это значит кабель с тремя жилами, сечением каждой жилы 2,5 мм 2.

Вводной автомат: двухполюсной 50 Ампер,общее УЗО (устройство защитного отключения) 63 Ампера (ток защиты на шаг выше чем у вводного автомата) и ток утечки при котором он отключается: 30 mA.

Примечание: На каждую группу можно поставить свои УЗО. Это более дорогой вариант,но более надежный. УЗО также выбирается на шаг большей маркировки,ток утечки 30 mA,для ванной ток утечки должен быть-10mA.(Не ошибайтесь при подключении УЗО)

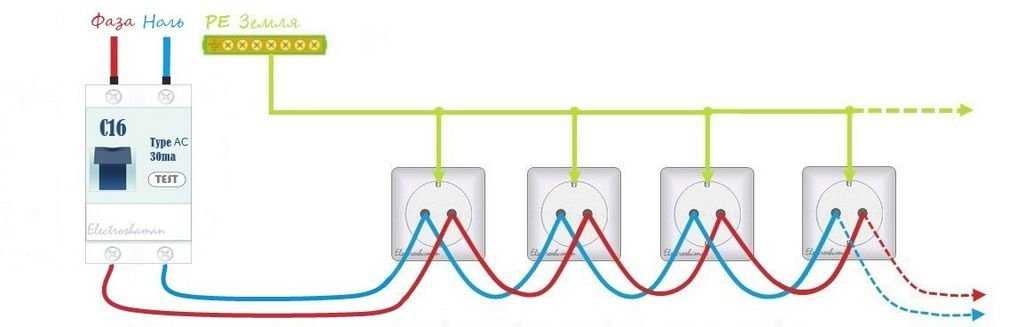

Схема подключения розеток шлейфом

После того как подрозетники будут установлены необходимо подготовить кабель для перемычек.

Отмеряем кабель с запасом для каждого блока, но не стоит делать слишком длинные перемычки. Их длина должна быть такой, чтобы после подключения розетки, ее можно было установить в подрозетнике. Я использовал для перемычек кабель такой же марки и сечения, как и питающий.

Соединение розеток шлейфомпредусматривает подключение нескольких электрических розеток к одной линии проводки. Для реализации данного метода необходимо соединить шлейфом приходящий и уходящий кабели прямо на контактной части розетки. Все провода: фазный, нулевой, заземление – подключаются параллельно.При подключении розетки с одной стороны к ней присоединяют кабель от силового щита, с другой выводится провод следующего «шлейфа».

В данном примере используется кабель с тремя жилами: «фазы» – коричневого цвета, «нуля» – синего цвета и «земли» – желто-зеленая расцветка.В одном контакте розетки подключаем фазный провод питающего кабеля и фазный провод шлейфа идущего на вторую розетку.Во втором контакте подключаем нулевые провода питающего кабеля и шлейфа второй розетки. Аналогично выполняем подключение во второй, третьей и т. д., пока не подключим все розетки.

Особенностью такого подключения в том, что все провода соединяются непосредственно в контактах розетки. Качество соединения также во многом зависит от типа контакта.Специалисты рекомендуют использовать модели с плоско пружинным контактом, который считается самым надежным. Более-менее сносно, если он будет выполнен в форме прижимаемой болтом пластины.

Хуже всего, когда роль контакта исполняет просто болт.Однако в целях соблюдения норм электробезопасности выполняя подключение розеток шлейфомнеобходимо сохранить неразрывность заземляющего проводника. Для этого подключаем его с помощью ответвления, а не шлейфованием. Такой способ соединения повысит надежность контакта и позволит избежать его разрывов на протяжении всей длины проводника.

Ответвление заземляющей жилы выполняется одним из самых испытанных и надежных соединений – опрессовкой

Таким образом, после обычной скрутки, соединения проводов способом опрессовки гильзой и изолирования сохраняется по всей длине проводника постоянный надежный контакт.Важное замечание! Соединение розеток шлейфом допустимо только в том случае, если гарантирована целостность нулевого защитного проводника РЕ

То есть каждая розетка подключается к сети заземления не шлейфованием, а отдельным ответвлением.Согласно пункту 1.7.144 правил устройства электроустановок, для подключения открытой проводящей части элемента к заземляющему или нулевому проводнику необходимо осуществить отдельное ответвление. Выполнять последовательное подключение защитных проводников не допускается. При этом в пункте 2.1.26 указывается, что такие ответвления необходимо выполнять в предназначенных для этой цели коробках, а также внутри корпусов электрических изделий, к которым относятся и розетки.

Данная схема соединения штепсельных розеток шлейфом, не нарушающая жилу заземления, позволит избежать нагрузки на клеммы.

Ведь заземление представляет собой защитный ноль.Чтобы он оставался таковым, обязательно необходимо обеспечить его постоянное и надежное соединение на протяжении всей линии. Ни в коем случае не на механизмах розетки

Поскольку если контакт заземления потеряется (например, перегорит) в питающей розетке, то все остальные потеряют защитный ноль и будут иметь двухпроводную систему питания (лишимся всей системы заземления).В процессе монтажа важно внимательно следить за тем, чтобы подсоединение проводилось максимально аккуратно и качественно

Общие сведения о подключении шлейфом

Перед электропроводкой делают расчет, разрабатывают схему с точками подключения. Для этого устанавливают параметры по:

1. Типу розеток.
2. Количеству электрических приборов.
3. Мощности.
4. Размерам комнаты.
5. Планировки.

Графическое распределение покажет, где будут стоять распределительные коробки с выключателями и розетками. Путь проводников прокладывают по вертикальным и горизонтальным линиям, изгибы идут под углом в 90 град. Глубина и ширина штробов не больше 3 см. Расстояние между точками соединения не должно превышать 3 метров. Схематическое расположение проводников сохраняют, это пригодится при проведении ремонтов.

Основная информация о работе заложена в порядке выполнения электропроводки. Сюда входит:

1. Подготовка рабочего места.
2. Разметка на стенах каналов для проводников, чтобы выполнить штробление.
3. Разработка выемок.
4. Прокладка проводов от коробки распределения к каждому подрозетнику в последовательном порядке.
5. Монтаж розеток.
6. Обустройство ответвлений, чтобы подключить проводник с нулевым и фазным кабелем.
7. Соединение фаз с устройствами.
8. Прикрепление клемм изделий с коробкой.

Самой трудоемкой работой является выдалбливание в стенах каналов и отверстий. Для этого используют набор инструментов в виде:

Электропроводку выполняют электрики с соблюдением норм и техники безопасности. Не подготовленным людям лучше не заниматься опасными, для окружающих и собственного здоровья, действиями.

Этапы подключения и установки блока розеток

Для осуществления монтажных работ при соединении розеток, естественно, потребуются инструменты. Их набор достаточно стандартен:

1. – уровень;
2. – кусачки;
3. – отвертка;
4. – нож с карандашом;
5. – перфоратор.

Последний покупать не обязательно, его можно просто одолжить или взять в аренду. Все-таки инструмент не из дешевых и нет смысла лишний раз тратиться, если в том нет особой надобности. Со всем остальным инвентарем проблем возникнуть точно не должно.

При креплении подрозетника на поверхность стены используются шурупы. Если он будет располагаться внутри, то потребуется проделать в поверхности полость. Мы будем рассматривать стандартную ситуацию, при которой к подрозетнику от щитка подводится только один кабель.

За то, поместятся ли все кабели в коробку, и без того занятую розеткой, особо переживать не стоит. Стандартный 42-х миллиметровый подрозетник спокойно вместит все, что нужно.

Монтаж ответвлений в подрозетнике

Проводка может пролегать внутри стен или по их поверхности. Первый вариант прост в исполнении, но проигрывает по эстетике. Скрытая проводка предусматривает отделку стен после монтажа. Однако когда возникает необходимость ремонта электросети, приходится разрушать стены.

Подсоединение устройств к силовому кабелю должно быть безопасным и надежным. Каждая розетка должна иметь корпус для защиты от электрического тока. Навесные имеют собственную коробку. Для установки встроенных используют подрозетники. Они выполнены из диэлектрических материалов, надежно фиксируют устройство в стене, предотвращают попадание влаги и пожаробезопасны.

Заземление устанавливают в каждом подрозетнике, для укладки проводов места достаточно. Этот способ считается надежным и гарантирует защиту. Он незаменим при необходимости дополнительной установки нескольких розеток. Исключает проведение масштабных работ. Используют его при небольших нагрузках в квартире или доме, в обычных условиях.

Соблюдение техники безопасности при монтаже розеток

Работы с электричеством относятся к категории опасных. Даже малое напряжение приводит к ожогам, поражениям и другим неприятным последствиям. Соблюдение техники безопасности:

• обесточить помещение, в котором проводятся работы;
• проверить участок перед началом специальным прибором (можно включить устройство в сеть);
• использовать резиновые перчатки, технику с прорезиненными ручками;
• при «наращивании» длины недостаточно скрутить провода, требуется спайка;
• не допускается контакт с соединенными оголенными кабелями;
• излишки не должны «торчать» – укорачивают, закладывают в стену;
• проверять подходят ли приборы для работы с используемым уровнем тока и напряжения.

Когда самостоятельная починка розетки возможна

Перед заменой изделия важно трезво оценить тяжесть поломки и свои навыки. Если проблема серьезная, лучше обесточить квартиру и вызвать специалиста

Самому вполне можно закрепить контакты, исправить другие мелкие нарушения. При наличии опыта вполне можно провести любой ремонт самостоятельно.

Осмотр розетки

Для начала важно тщательно осмотреть место будущего ремонта. Это необходимо для выявления причины поломки и определения объема работ

Визуальный осмотр может дать полезную информацию. При появлении трещин, сколов виной бывает некачественная розетка или ее неправильная эксплуатация.

Копоть, оплавление, нагревание устройства случаются по таким причинам:

• слишком высокое напряжение электрического тока в проводке;
• нарушение изоляции проводов при подключении — порезы, повреждения;
• окисление или сильное ослабление контактов.

Далее нужно отремонтировать устройство, пока проблема не стала еще более серьезной.

Если расшатана контактная система

Любая электророзетка крепится при помощи шурупов на фронтальной стороне. Если открутить внешнюю коробку изделия, можно увидеть внутри металлические пластинки — контакты, которые имеют изгибы для втыкания вилки, а при подключении прибора сжимают вилку.

Разные электрические стандарты

Несмотря на указываемую мощность проводки и электроприборов, многие используют устройства с более высокой нагрузкой на розетки. Когда стандарты применения электроэнергии не совпадают, конструкции приборов не соответствуют проводам в доме, могут выйти из строя и розетки, и сами приборы.

Устройство способно сломаться из-за постоянного впихивания техники с евровилкой в неподходящую розетку — пружинки растягиваются, металлические контакты подгибаются. Если вилка вставится в электророзетку не полностью, это вообще может вызвать короткое замыкание.

Отсутствие напряжения

Порой приборы не начинают работать после включения в розетку. Если взять отвертку-индикатор, она не покажет наличия напряжения в сети. Обычно такое означает отсоединение провода. Устройство придется снять, провода соединить вновь.

Следует учесть схему подсоединения по цвету проводов:

• фаза — красный;
• ноль — синий с белым;
• заземление — желто-зеленый.

Вначале нужно снять электророзетку, после сделать правильную установку нового изделия согласно схеме. Затем необходимо закрутить шурупы на защитной крышке.

После включения электричества следует протестировать устройство в течение 5 минут, подсоединив любой прибор. В норме внутри электророзетки не будет странных звуков, не станет идти запах, пластик не будет греться.

Почему заземление шлейфом запрещено

Электробезопасность один из главных вопросов, который приходится рассматривать при создании и эксплуатации электрических сетей. Меры, направленные на снижение риска возгораний или поражения человека электрическим током увеличивают стоимость современных электросетей, усложняют проведение электромонтажных работ, однако это достойная плата за главное условие – электробезопасность. Согласно стандартам, применяемым ныне в строительстве, минимизация вероятности поражения электрическим током от случайного пробоя на корпус электроприбора обеспечивается защитным заземлением. Именно поэтому современные электрические розетки оснащены третьим контактом, позволяющим посредством нулевых защитных проводников подключать корпуса защищаемых приборов к контуру заземления. Использование трехжильных кабелей состоящих из фазных проводников, нулевых проводов и «земляной» жилы кабеля усложняет:

• проведение электромонтажных работ;
• процедуру подключения розеток;

но самое главное обеспечивает электробезопасность сети.

Опасность подключения розеток шлейфом

В настоящий момент не утихают споры в отношении того каким образом подключать электрические розетки:

• звездой, когда к каждой из них от распределительного щита подводится отдельная линия;
• шлейфом, в этом случае на отдельную линию параллельно устанавливается группа розеток (при этом соединение каждого из контактов розетки, в том числе защитный ноль, получается последовательным с аналогичным контактом остальных розеток).

Решение спора подсказывают правила установки электрооборудования (ПУЭ) пунктом 1.7.144 запрещающие соединение защитных проводников шлейфом, тем не менее, стремление сэкономить на дорогостоящем кабеле и монтажных работах толкает многих электриков на их нарушение. Так в чем же опасность? Почему ПУЭ так бескомпромиссны в отношении подключения шлейфом?

Это вопрос безопасности. Когда контакты розеток подключены непосредственно к распределительному щиту обрыв защитного провода, обеспечивающего контакт корпуса прибора и общей шины PE, угрожает только этой розетке. При соединении группы розеток шлейфом, заземляющий проводник подводится к ближайшей в группе розетке, затем ко второй и так далее, а в качестве транзитного контакта используется зачастую винтовые клеммы розеток.

Надежность такого соединения доверия не внушает, со временем оно может ослабевать и контакт с подводящим PE проводником нарушаться. В случае, когда контакт с PE проводником нарушается на ближайшей к щиту розетке:

• исчезает защита всех розеток группы;
• при пробое на корпус одного из включенных приборов, напряжение прикосновения появляется на корпусах всех приборов включенных в розетки группы.

Это значительно увеличивает угрозу поражения электрическим током, поэтому подключение защитных нулевых проводников недопустимо.

Так можно подключать розетки шлейфом или нет, и если да, как это сделать? Решение все же имеется, правда его скорее следует называть параллельным. В рассматриваемом пункте ПУЭ речь идет о заземляющем проводнике, поэтому параллельно соединяют жилы кабеля идущего к щитку и ко всем розеткам (фазный и нулевой), при этом суммарный ток нагрузок шлейфа должен соответствовать сечению жил кабеля. Кроме того следует позаботиться о качестве их соединения. Для этого ни в коем случае не использовать контакты розетки, контакты проводов лучше опрессовать гильзами и изолировать термоусадочной трубкой. Все соединения можно делать в распределительных коробках, а лучше использовать подрозетники увеличенной глубины.

При подключении к PE проводнику следует делать отвод от последнего, ни в коем случае не нарушая целостности его токопроводящей жилы, с аналогичной опрессовкой и изоляцией. Это обеспечит надежное соединения розеток с шиной РЕ, но самое главное нисколько не противоречит ПУЭ.

Выключатель нагрузки представляет собой обыкновенный модульный выключатель, выполненный в корпусе аналогичном автоматическому выключателю и производящий коммутацию электрических линий вручную.

По своему назначению электромагнитные пускатели делятся на обычные и реверсивные. В конструкции реверсивных магнитных пускателей заложено два обычных (в спаренном корпусе) с взаимной блокировкой друг друга, исключающей их одновременное включение и обеспечивающей электрическую блокировку.

Порядок работ по монтажу шлейфа

Определение фазы индикаторной отверткой

Все работы требуют профессионального подхода и соблюдения техники безопасности. Нужно знать, как правильно подключить группу розеток. Перед началом  необходимо обесточить всю квартиру, чтобы разъединить и фазу, и ноль. Отсутствие напряжения проверяют индикатором в месте работы. Монтаж проводят в следующей последовательности.

1. Разметка и подготовка места.
2. Штробление стен.
3. Закладка кабеля от распределительной коробки к первому подрозетнику.
4. Подготовка провода для перемычек.
5. Установка подрозетников.
6. Подготовка ответвлений, чтобы соединять РЕ проводники.

7. Монтаж линии и укладка проводов.

   Правильное подключение шлейфа розетки через соединение проводов в колпачке СИЗ

8. Соединение нулевых и фазных жил и проводников заземления.
9. Закрепление рабочих элементов в подрозетнике и установка лицевых крышек.

Качество монтажа зависит от типов контактных элементов. Надежными считаются модели с плоско-пружинным способом соединения. В крайнем случае это может быть пластина, зажатая болтом. Подводной к розетке кабель должен выступать за поверхность стены не более чем на 80 мм. При необходимости его следует укоротить.

Неправильное соединение непосредственно через клеммный контакт розетки приводит к его постепенному выгоранию

Снимается оплетка кабеля, провода разводятся в стороны. Слева фаза, справа ноль, посередине провод заземления. Их концы оголяют на 10мм с помощью съемника изоляции или ножа. Розетка, имеющая самозажимные пружинные клеммы, упрощает работу. Достаточно зачищенный конец провода подать в отверстие до упора.

Затем необходимо потягивающим движением проверить надежность крепления всех жил. В первую очередь упаковываются повода, и вся конструкция вставляется в подрозетник, предварительно закрепляется по бокам винтами. По уровню проверяют горизонтальность, затем винты окончательно затягиваются. Последней устанавливается лицевая панель, накладная рамка.
