Ремонт дрели своими руками

Почему устройство крутит в обратную сторону

Однако в некоторых случаях владельцы транспортных средств недоумевают – как может стартер крутить в обратную сторону без всяких на то причин. Другими словами, новый стартер до этого не разбирался, и провода идут нормально. В чем же тогда дело?

Понятно, что ни один автовладелец не захочет разбирать новый стартер, а тем более, распаивать ротор и менять проводку, как это советуют сделать некоторые специалисты при очень серьезных случаях.

Итак, почему же электродвигатель крутит в обратную сторону? Конечно же, подробно рассматривать устройство мотора тут не нужно? Все дело в тех же магнитах, о которых было написано выше. Они, по сути, выполняют функцию статора. Внутри пускового устройства бывает установлено четыре или шесть магнитов разной полярности. Три магнита плюсовой полярности и три магнита обратной. Расположены они поочередно, по вот такой схеме: «плюс» и «минус», «плюс» и «минус», «плюс» и «минус».

Как сделать обратное вращение на автомобильном стартере

Чтобы определить полярность магнитов, достаточно приложить их друг к другу. Если магниты притягиваются, значит, они одинаковой полярности. Если не притягиваются, значит перед вами разные полярности.

Современный пускатель, по сути, не что иное, как электродвигатель, вращение которого зависит непосредственно от магнитного поля. Ему все равно, в какую сторону вращать. Направление вращения задается остаточным магнетизмом. Таким образом, если полюса неправильные, то произошла, как любят называть этот процесс эксперты, переполюсовка.

Переполюсовка – как несложно догадаться, это смена полюсов.

Разборка стартера всегда должна проводиться по заранее намеченному плану. Обязательно нужно маркировать крышку пускового устройства, начертив фломастером вдоль стартера сверху вниз. Таким образом, при обратной сборке будет видно, как нужно ставить крышку.

Примечательно, что стартера от скутеров легко поставить в нужную полярность, даже не снимая крышки. Для этого будет достаточно расслабить два направляющих болта пускового устройства, а затем, держась за якорь одной рукой, другой провернуть крышку на 180 градусов. Это позволит изменить на стартере вращение магнитного поля.

Устройство и неисправности электрической дрели

Дрели могут быть разных размеров и цветов, но внутри всегда одна и та же схема.

Устройство ударной дрели

Основные составляющие ударной дрели:

1. Патрон.

2. Металлический корпус редуктора.

3. Электродвигатель.

4. Кнопка пуска.

5. Кнопка переключения между обычным и ударным режимами.

6. Корпус.

7. Индукционные кольца.

8. Конденсатор.

9. Сетевой кабель.

10. Щётки.

11. Кнопка реверса.

12. Регулятор оборотов.

В простой дрели без ударного механизма нет металлического корпуса редуктора. Подшипники вала и редуктора вставлены в корпус дрели.

Редуктор безударной дрели

Основные неисправности дрели:

• Не включается. Причины: повреждение шнура питания, проводов внутри дрели, кнопки пуска, или пускового конденсатора.
• Неисправности двигателя.
• Поломка или износ щёток.
• Искрит, дымит, потрескивает, неприятный запах. Причина в щётках или двигателе.
• Потеря мощности происходит из-за неисправности якоря.
• Поломка кнопок включения, реверса, регулятора оборотов.
• Износ подшипников.

• Плохой зажим патрона.

Неисправности двигателя:

• Деформация вала.
• Выработка якоря.
• Нарушение крепления полюсов к станине в статоре.

• Разрыв провода обмоток от перегрузки или абразивной пыли.

• Короткое замыкание на корпус или между витками.

Все эти неисправности, за исключением неисправностей двигателя, нетрудно устранить самостоятельно. Ремонт двигателя возможен при наличии определённых навыков и знаний. Иногда проще отнести его в мастерскую или купить и установить новый. Установка любого нового узла дешевле ремонта в мастерской, так как профессионалы за одну замену берут оплату, равную стоимости узла.

Видео: устройство дрели

Рекомендации для продления работоспособности новых и отремонтированных дрелей:

• Дрель не должна работать более 20–25 минут непрерывно после включения в сеть.

• Недопустим перегрев прибора до температуры обжигания рук.

• Необходимо чистить патрон от грязи и смазывать.

• Нельзя использовать сильно тупые свёрла.

Это интересно: Электробигуди не нагреваются: как выполнить ремонт самому?

Какая схема подключения кнопки дрели?

Конечно нельзя так однозначно заявить, что кнопки на всех дрелях подключаются одинаково, есть дрели с реверсом, есть прямого подключения, поэтому этот ответ будет более ознакомительным, чем нести конкретную информацию.

Даже на однотипных дрелях есть разница в подключении кнопки в зависимости от функционала дрелей, вот пример подключения старой советской дрели:

Ещё одна схема подключения для дрели с реверсом, более-менее общепринятая:

На некоторых реверсных дрелях принципиально на кнопке задействованы следующие контакты:

Верхняя часть кнопки перебивает полюс на электродвигателе.

Гнезд (проводов) коммутации кнопки дрели может быть разное количество, в зависимости от функционала инструмента, но не мене шести — два — сетевой вход 220 (фаза+ноль) — два идущие к конденсатору и два идущие на обмотку и щетки статора электродвигателя.

Если присмотреться, то краткие схемки можно видеть и прямо на корпусах некоторых кнопок. Точнее же и конкретнее можно видеть схему подключения кнопки в мануале к инструменту (руководстве по эксплуатации)

Например во многих кнопках инструментов Интерскол, гнезда питающего провода, сделаны круглыми, это уже исключает оставшиеся четыре, два из которых идут на статор а два на конденсатор.

Кнопка электродрели подключается по следующей схеме:

Всего на кнопке шесть контактов в которые закрепляются провода идущие на обмотку электромотора, зажимаются клемники или подводы конденсатора пуска и подвод силового провода 220V.

Вот наглядная картинка с подписанными контактами, что куда подключать.

Кнопка на дрели самая больная запчасть для тех, кто пользуется дрелью в грязных условиях, а особенно грязными руками. Какой бы герметичной она не была выполнена, но всё-таки туда попадает грязь и влага, из-за чего она начинает заедать или вообще отгорают контакты. Так и у меня возникла поломка кнопки, после разбора было принято решение не ремонтировать её а заменить. Столкнулся с трудностью найти родную кнопку, поэтому пришлось подбирать похожую и потом подключать её по новой схеме. Надеюсь кому-то мои знание и опыт смогут пригодиться.

Сразу надо заметить, что кнопки могут быть без реверса, с встроенным реверсом и с выносным реверсом.

1) Кнопка без реверса, но с регулятором оборотов.

Подключение довольно простое, будет вход и выход, должны быть указаны стрелкой, всего два провода, один из которых «+» от сети, а другой выход на обмотку.

2) Кнопка со встроенным реверсом.

Для такой кнопки характерна особенность, что вся разводка находится на корпусе. Всегда будут присутствовать два входа от электросети, обозначаемые стрелками, но они могут располагаться как рядом друг с другом, так и в отдалении.

По нижней части должно находиться ещё два отверстия для подсоединения, они должны соединяться проводом, проходящим через конденсатор. Перепутать провода на конденсатор сложно, так как на схеме кнопки они должны быть схематически показаны как разрыв с двумя вертикальными отрезками. от возврата конденсатора провод будет уходить на статорную обмотку.

По верхней части находится реверс, а именно от него будут отходить три провода, их сложно перепутать, надо лишь знать правило — они подключаются по диагонали щётка-статор. Т.е. два по диагонали пойдут на статор и щётку, а один в стороне только на щётку, так как на статор уходит с нижней части.

3) Кнопка с выносным реверсом.

Схема подключения кнопка-реверс такая же как и со встроенной кнопкой, но присутствует одно отличие, от самой кнопки на реверс будет отходить провод (в строенном реверсе он идёт внутри корпуса).

Но в итоге хотел предостеречь вас, что видов кнопок много и схемы подключения могут быть разными.

Виды неисправностей электрической и механической частей дрели

Ремонт датчика движения своими руками

Наиболее распространенными проблемами с электрической составляющей являются случаи, когда дрель искрит на щетках вследствие их значительного стачивания или износа. Прибор с сильно износившимися щетками не включится вообще. Признак проблем с двигателем – отсутствие знаков его включения (звук, вибрация и прочее). У дрели с регулировкой оборотов могут перестать функционировать реверс и управление скоростью.

Механические неисправности – поломка подшипника или редукторного механизма, выход вала из строя. Проявляются они гудением, периодическими остановками прибора, замедленным вращением. Иногда возникают проблемы с патроном: трудности при отсоединении сверла, выкручивания патрончика относительно вала.

Как определить работоспособность кнопки?

Для этого понадобится обычный мультиметр (тестер) и отвертка.

Сам процесс диагностики производится следующим образом (на примере распространенной модели дрели DWT SBM-500):

1. Снимаем крышку корпуса дрели, открутив несколько болтов крепления;
2. Откручиваем два винта на зажиме сетевого шнура;
3. Извлекаем блок пусковой кнопки, отсоединяем переключатель реверса (он обычно крепится на клипсах, которые достаточно слегка отогнуть). Сам реверс продается отдельно и его тоже в случае необходимости можно заменить;
4. Берем мультиметр, устанавливаем переключатель в положение звукового сигнала. Замыкаем контакты тестера, чтобы удостовериться в его работоспособности (прибор должен подать звуковой сигнал);
5. Прозваниваем кнопку. Для этого один контакт тестера ставим на положение 2 (он должен соприкасаться с проводом), второй контакт ставим на винт, который прижимает провод 220 вольт. При нажатии кнопки до упора прибор должен издать звуковой сигнал. Если этого не произошло — кнопка не работает.

Как заменить кнопку?

Для этого понадобится плоская отвертка и обычная булавка или тонкое шило.

1. Сам процесс замены кнопки производится в следующей последовательности (на примере дрели DWT SBM-500):
2. Выкручиваем два винта, прижимающие сетевой провод, вынимаем его;
3. Вставляем шило в отверстие провода, идущего со статора, вынимаем провод вместе с шилом.
4. Аналогичную манипуляцию проводим для извлечения второго провода. Если вы боитесь перепутать провода при подключении новой кнопки, рекомендуем зарисовать условную схему подключения кнопки включения дрели;
5. Берем новую кнопку и подсоединяем к ней провода сетевого шнура в соответствии с нарисованной схемой. Затем подключаем к блоку кнопки саму дрель. Провода со статора просто вставляются в отверстия до упора;
6. Присоединяем к блоку кнопку реверса;
7. Устанавливаем блок в посадочное место в корпусе дрели, аккуратно укладываем провода, прижимаем сетевой шнур двумя винтами;
8. Закрываем крышку корпуса дрели, проводим тест.

ВИДЕО ИНСТРУКЦИЯ

Подключение кнопки дрели с регулятором оборотов

Многие современные модели дрелей кроме реверса имеют встроенный в кнопку регулятор оборотов электродвигателя. Эта функция очень полезна, поскольку при выполнении разных операций позволяет устанавливать различные режимы работы инструмента.

Что касается замены, то весь процесс ничем не отличается от описанного выше. Достаточно приобрести новую кнопку для дрели с регулятором оборотов и поставить на место старой в соответствии с приведенной инструкцией.

Кстати, на обычную дрель при желании всегда можно поставить кнопку с регулировкой оборотов — достаточно выбрать блок, подходящий по форме и размеру, а также соответствующий мощности инструмента.

Устройство и неисправности шуруповёрта

Все шуруповёрты устроены примерно одинаково. Они состоят из следующих функциональных узлов:

• кнопка пуска;
• широтно-импульсный регулятор;
• электродвигатель;
• транзистор;
• планетарный редуктор.

Шуруповёрт любой модели состоит из пяти основных функциональных узлов

Все компоненты прибора находятся в прочном и эстетичном корпусе, который имеет прорезиненую рукоятку, кнопки управления и регулировки, а также гнездо для установки аккумулятора (если шуруповёрт рассчитан только на работу от сети 220 В, аккумулятора у него нет).

Шуруповёрт имеет красивый эргономичный корпус, на котором находятся все необходимые органы управления

При нажатии на кнопку пуска не до конца шуруповёрт может пищать. Это нормальное явление работы двигателей постоянного тока при запуске и на низких оборотах.

Зачем и как регулировать трещотку

Трещотка шуруповёрта — это муфта, предназначенная для ограничения усилия при вращении патрона. Её наличие в электроинструменте можно определить по вращающемуся кольцу с цифрами. Некоторые пользователи не понимают значения муфты и не трогают её. Используя трещотку, можно регулировать глубину ввинчивания самореза. В слишком мягкий материал шляпка крепежа легко утапливается и может пройти насквозь. При использовании мелкого крепежа очень высокий крутящий момент может его разрушить. Трещотка предотвращает срезание шлица у саморезов и износ бит шуруповёрта. Чтобы определить нужное значение на регулировочном кольце, сделайте несколько заходов, начиная с минимального.

Каждая цифра на трещотке соответствует определённому значению усилия закручивания — чем больше цифра, тем больше усилие и наоборот

Если шуруповёрт имеет режим сверления, то последним значком на муфте будет пиктограмма с изображением сверла. В этом положении используется максимальный крутящий момент.

Частые неисправности шуруповёрта

Поскольку все современные шуруповёрты имеют стандартную схему устройства, неисправности у них тоже, как правило, типовые. К основным дефектам этого инструмента относятся:

• неисправность аккумулятора;
• износ щёток;
• поломка кнопки;
• биение патрона;
• отсутствие реакции на попытки включения или выключения;
• работа с перебоями.

Все эти поломки вы сможете устранить самостоятельно, если у вас есть опыт работы с измерительными и паяльными приборами. В некоторых случаях придётся менять узлы полностью, так как не все детали продаются отдельно. Если ремонт редуктора или двигателя является для вас слишком сложной операцией, эти элементы можно полностью заменить или отнести их в мастерскую.

Неправильная замена щеток

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Как правило, если долгое время пусковое устройство не подвергалось ремонту, а щетки его не были заменены, полярность подаваемого напряжения может легко нарушиться

Другими словами, в кабелях стартера «плюс» и «минус» поменялись местами. Причина – разгерметизация линии и взаимное соприкосновение проводов

Как правило, если долгое время пусковое устройство не подвергалось ремонту, а щетки его не были заменены, полярность подаваемого напряжения может легко нарушиться. Другими словами, в кабелях стартера «плюс» и «минус» поменялись местами. Причина – разгерметизация линии и взаимное соприкосновение проводов.

Щетки стартера

Вероятно и другое развитие событий, когда пусковое устройство до этого побывало в ремонте. Процедура замены щеток на этот раз была проведена неграмотно, элементы соответственно выставлены в неправильной последовательности. Нужно протестировать и определить, куда смотрит щетка с полярностью «плюс». Она должна смотреть прямо напротив «минуса».

Для определения полярности щеток, их достаточно приложить друг к другу. Соответственно, притягивание или отталкивание поможет определить правильность полярности.

Неправильно установленные щетки, как правило, связаны с крышкой стартера. Она неправильно ставится, что и приводит к переполюсовке (подробнее об этом ниже).

Виды неисправностей электрической и механической части дрели

Неисправность электрической части проявляется в виде отсутствия вращения двигателя, т.е. когда нет никаких признаков включения двигателя (гудение, вибрация и т.д.). Если ударная дрель не включается, а патрон легко проворачивается рукой, то можно смело говорить о неисправности электрической части. То же самое можно утверждать, если отсутствует регулировка скорости или реверс вращения. Об ожидаемой неисправности в электрической части говорит . Временные перебои в работе дрели, посторонний шум тоже могут указывать на электрическую цепь.

Наиболее часто неисправность в электрической части объясняется износом контактных щеток. Если они сточились на 40%, то может наблюдаться искрение и сбои в работе. При большем износе щеток электродвигатель просто не включается. Порядок определения виновника неисправности в электрической части рекомендуется следующий (по мере доступности). Вначале тестером определяется целостность шнура (кабеля). Затем проверяется работа пусковой кнопки (выключателя) и целостность пускового конденсатора. Потом извлекаются и проверяются контактные кнопки. В конце определяется целостность обмоток двигателя.

Схема патрона дрели.

Явным признаком неисправности в механической части является заклинивание вала дрели. Если патрон не удается прокручивать рукой, а при этом слышно гудение электродвигателя при включении, то причина кроется в поломке редуктора или подшипника. Наиболее частой причиной неисправности в механической части становится разрушение опорных подшипников. Поломка редуктора может проявиться и в случае, когда патрон проворачивается рукой и электродвигатель работает, а вращение на главный вал не передается. Неисправность в механической части может вызвать периодические сбои в работе (временную остановку) дрели, гудение, скрежет и недостаточную скорость вращения вала. В перфораторах неисправность в механической части может убрать ударное движение бура.

Наконец, неисправность может проявиться в патроне дрели. Так, могут возникнуть сложности в снятии сверла, когда кулачки не разводятся из-за поломки в зацеплении внутри патрона. Иногда неисправность проявляется в виде прокручивания патрона относительно вала дрели. В этом случае неисправность возникла в зоне крепления патрона на валу.

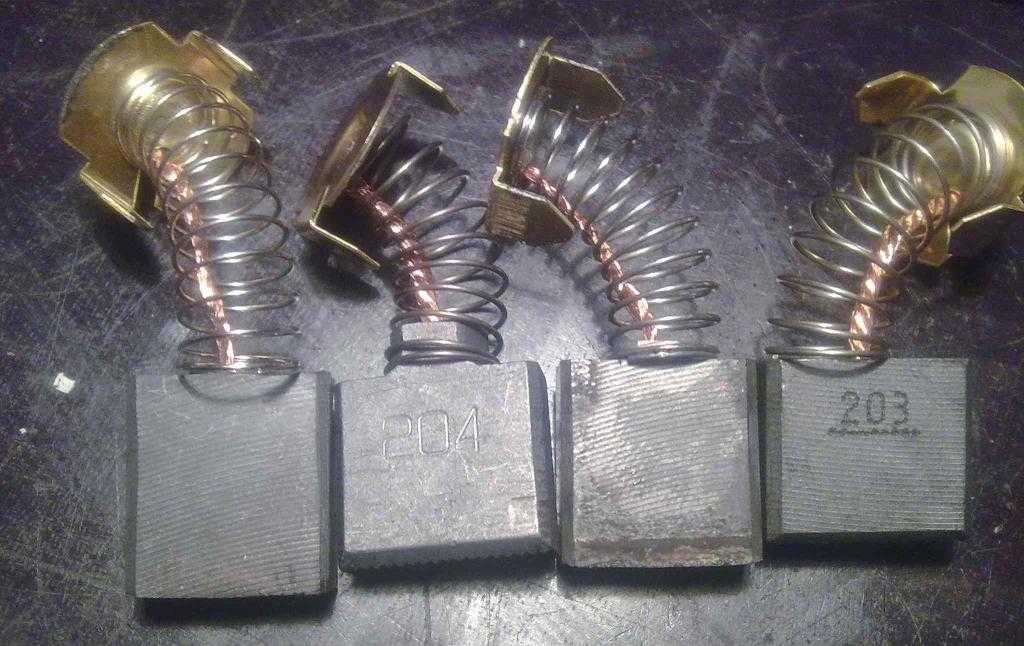

Щетки

Еще одна частая неисправность электрических дрелей – это износ щеток двигателя. Когда они стачиваются на 40 %, можно обнаружить перебои в работе дрели и даже искры. При еще большей степени износа силовой агрегат просто не будет запускаться. Произвести замену устаревших деталей в домашних условиях не так сложно.

В некоторых моделях есть возможность для осуществления своими руками ремонта эл. дрели (в частности, замены щеток) без процедуры вскрытия корпуса. Для этого есть специальные заглушки. Достаточно их выкрутить и заменить старые изношенные щетки новыми

При выборе новых деталей следует обращать внимание не только на их размеры, но и на профиль сечения

Не следует допускать слишком сильного износа щеток, так как это чревато рядом неприятностей. Во-первых, увеличивается зазор между ними и пластинами коллектора, что приводит к повышенному искрообразованию. Во-вторых, из-за этого пластины сильно греются, вследствие чего могут отойти от основания коллектора. Это может повлечь за собой необходимость замены якоря.

Диагностика и устранение неисправностей электрической части шуруповерта

Если у вас аккумуляторный аппарат, то первым делом нужно проверить батареи в аккумуляторном блоке, разобрав его. Существуют разборные и неразборные блоки. Во втором случае потребуется аккуратно вставить отвертку в место склейки стенок блока и, не спеша, разъединить их.

Далее, необходимо измерить напряжение на всех “банках”. Номинал напряжения указан на корпусе каждой батарейки. Напряжение должно быть чуть ниже указанного, но одинаковым на исправных аккумуляторах. Неисправные батареи будут значительно отличаться от остальных по выдаваемому напряжению — их и потребуется заменить. Новые батарейки можно приобрести в интернете.

Если вы обладатель сетевого шуруповерта, то алгоритм проверки несколько иной. Вначале, потребуется раскрутить корпус аппарата и снять его одну половинку. Возьмите тестер и “прозвоните” шнур питания на предмет обрыва. В случае исправного шнура, нужно проверить кнопку пуска. Проверьте при нажатой кнопке, есть ли цепь на выходных ее контактах. Если кнопка неисправна, ее потребуется заменить или отремонтировать. Как это сделать, будет рассмотрено далее. При исправной кнопке проблема может крыться в электрощетках или двигателе.

Ремонт кнопки

Ниже представлена электрическая схема аккумуляторного шуруповерта.

Из схемы видно, что на кнопку подходят 2 провода от аккумулятора, и из нее выходят 2 провода на двигатель. Также к кнопке подсоединяются 3 провода от транзистора, отвечающего за регулировку оборотов. Чтобы понять устройство кнопки шуруповерта, ее необходимо разобрать. Все провода, идущие к данной детали, можно и не отпаивать. Они не будут мешать разборке.

Снимите нажимной механизм (красного цвета) со своего посадочного места. Делайте это аккуратными вращательными движениями, одновременно вытягивая деталь в противоположную кнопке сторону, следя за тем, чтобы не сломался шуток.

Далее, снимите крышку кнопки. В местах, указанных на рисунке стрелками, с помощью ножа и отвертки необходимо поддеть и вытолкнуть защелки, после чего снять крышку.

Сняв крышку, вы увидите отсек реверса. Но механизм кнопки будет все еще недоступен. Воспользовавшись паяльником, разъедините 2 элемента (на следующем рисунке указано стрелкой).

Аккуратно вытащите элемент под номером 1, после чего снимите крышку, которая закрывает отсек с механизмом включения аппарата.

Придерживая возвратную пружину, достаньте механизм из корпуса.

В неисправной кнопке вы увидите стертые контактные площадки.

Контактные площадки быстро изнашиваются из-за плохого качества металла. Мелкая металлическая пыль от сработанных контактов накапливается между ними и замыкает площадки. В результате этого возникает самопроизвольный запуск аппарата.

С помощью ваты, смоченной в спирте, удалите металлическую пыль. Если это не удается, можно соскоблить ее ножом. После этих действий самопроизвольный запуск устройства прекратится.

Замена щеток

Для проверки состояния щеток необходимо разобрать двигатель, отогнув “усики”, расположенные на торце корпуса.

Далее, легкими ударами молотка по валу двигателя, выбейте ротор из корпуса.

При этом сначала извлечется крышка, в которой располагаются электрощетки.

На следующем фото видно, что коллектор имеет черный цвет. Это значит, что он загрязнет пылью от щеток. В результате загрязнения коллектора, а также канавок между его пластинами, падает мощность двигателя и искрят щетки. Необходимо протереть коллектор ватой, смоченной в спирте, и прочистить канавки иглой.

На следующем фото показано, как выглядит чистый коллектор.

Если щетки изношены, их потребуется поменять. На некоторые модели шуруповертов сложно найти в продаже оригинальные щетки. Но можно найти щетки, подходящие по размеру, после чего на точильном станке подровнять их и подсоединить (припаять) к щеткодержателям.

Чтобы лучше понять, как происходит замена щеток, можно воспользоваться следующим видео.

Ремонт тормоза двигателя

Тормоз двигателя — это устройство, останавливающее вращение якоря в момент отпускания кнопки запуска. В шуруповертах данная функция реализована путем замыкания плюса и минуса двигателя при отпускании кнопки. В результате возникает большая самоиндукция, и происходит блокировка шпинделя (с большим искрением из-под щеток). Если затормаживание двигателя не работает, то потребуется замена регулирующего транзистора или пусковой кнопки.

Подключить дрель напрямую без кнопки: это реально?

Отремонтировать такой электроинструмент как дрель можно собственными силами в домашних условиях, не прибегая к посторонней помощи и не расходуя на это денег. Часто в процессе эксплуатации дрель начинает хуже работать, перестает запускаться.

причина поломки электродрели это износ щеток, выход из строя двигателя и кнопки пуска. При этом, как правило, часто ломается выключатель? из-за чего дальнейшее использование электроинструмента становится невозможным.

Чтобы решить эту проблему меняется старая, вышедшая из строя кнопка либо электродрель подключается напрямую к сети электропитания.

Можно ли подключить дрель без кнопки

Дрель является одним из самых используемых в повседневном быту электроинструментом. Часто, во время ее эксплуатации из строя выходит такой элемент как кнопка питания.

Это обусловлено тем, что выключатель, отвечающий за включение и выключение устройства, подвергается механическим воздействиям, в результате чего он быстро изнашивается.

Именно по этой причине у большинства людей, которые используют электрическую дрель, возникает вполне закономерный вопрос: можно ли подключить дрель напрямую без кнопки питания и как это сделать?

Как правило, в большинстве случаев подобный вопрос возникает у людей в том случае, когда выключатель включения/выключения электродрели выходит из строя, а приобрести новый не представляется возможным.

Сразу же нужно отметить, что подключить питание к электродрели и запускать ее без кнопки вполне возможно.

Однако во время такого подключения нужно следовать всем правилам и инструкциям подключения контактов электродвигателя устройства к проводам, по которым поступает питание от электрической сети.

 Как подключить?

Подключить дрель напрямую к электросети без выключателя  это не такая уж сложная задача, которой она может показаться на первый взгляд. Перед тем как приступить к подключению электродрели и демонтажу кнопки включения, нужно запастись соответствующим инструментом:

• отвертка;
• паяльник;
• изолента;
• острый нож или лезвие (для зачистки провода).

Перед тем как подключить двигатель дрели напрямую, выполняется демонтаж кнопки включения устройства.

Для этого необходимо при помощи отвертки открутить шурупы, расположенные на боковой части электродрели.

Затем, после того, как шурупы были убраны, нужно демонтировать (снять) одну часть корпуса электроинструмента. Затем, когда доступ к выключателю будет открыт, необходимо его также демонтировать.

Провода настоятельно рекомендуется спаивать между собой при помощи паяльника, а затем места спайки необходимо как следует заизолировать, используя для этого изоленту.

В качестве альтернативы пайки, можно использовать клемник (колодки), благодаря которым провода соединяются между собой. Для изоляции места подключения можно также использовать кембрик.

Обмотка возбуждения состоит из четырех проводов. Два провода, расположенные по диагонали, от катушек необходимо соединить с проводами, которые подключены к щеткам. Места соединения нужно заизолировать. Затем два других провода необходимо подключить к кабелю питания, от которого работает электроинструмент.

Если патрон электродрели, после включения устройства в электросеть начнет вращаться не в ту сторону (режим реверса), тогда провода подключения нужно просто поменять местами.

То есть, провода, которые идут непосредственно к щеткам нужно подключать к электросети, а те контакты, которые ранее подключались к сети нужно подключить к щеткам.

Плюсы и минусы работы без кнопки

Во время использования электродрели без кнопки включения, минусов гораздо больше чем плюсов. Единственным плюсом от такой схемы подключения электроинструмента является то, что отпадает необходимость менять, ремонтировать выключатель. Однако в случае прямого подключения дрели к сети возникает множество проблем. Например, страдает функциональность устройства.

Без выключателя невозможно отрегулировать частоту оборотов либо включить режим реверса.

Кроме того, при таком подключении будет недоступна функция плавного пуска, которой оснащается большинство современных моделей электродрелей высокой мощности.

Также перед каждым использованием дрели необходимо постоянно шнур питания включать в розетку, и после завершения работ выключать, что не совсем удобно.

Кроме того, контактные группы выключателя, при включении электроинструмента брали на себя часть нагрузки. В случае его отсутствия, повышенной нагрузке будет подвергаться как обмотка электродвигателя, так и щетки.

В результате этого двигатель электроинструмента будет сильно изнашиваться и быстро выйдет из строя.

Заключение
