Люстра с пультом управления

Определение фазы и нейтрали

Под потолком находятся провода, их минимум должно быть 2, один провод «фаза», а другой — «нейтраль» (еще его называют «нуль»). Если люстра подключается через двухклавишный выключатель, то проводов будет три (две фазы и один — нейтраль). Надо всегда помнить, что фазные провода подходят к осветительному прибору через выключатель. Среди электриков принято для фазного провода использовать красные, желтые, черные, белые цвета проводов. Для «нуля» чаще применяют провод с синей изоляцией. Но далеко не везде придерживаются данной маркировки, поэтому провода предварительно проверяют, на каких проводах находится фаза. Определить, на каких проводах фаза, лучше с помощью индикаторной отвертки или, так называемого индикатора напряжения. Данная работа проводится под напряжением, по этому будьте предельно внимательны и осторожны. Выключатели на люстру должны быть включены. Для определения фазы нужно один конец индикаторной отвертки поочередно прикладывать к проводникам, а большим пальцем своей руки прикасаться к металлическому колпачку индикатора. Если неоновая лампочка в отвертке загорается, значит на проводе фаза, если нет — значит нуль или заземление. Далее надо определиться с проводами на люстре. Вы можете столкнуться с несколькими комбинациями проводов от лампочек люстры. Это лампы уже разбиты на группы и их провода соединены, или от каждой лампы отходит своя пара проводов и их надо разбить на группы и соединить. Схема соединения проводов на пятирожковой люстре фото расположено ниже: Рассмотрим вариант, когда лампочки на люстре не разбиты на группы, и ламп больше, чем пять. Тогда для люстры, к примеру, на 6 лампочек выведены 6 пар проводов (6 проводов на фазу и столько же нулевых проводов).

Ревизию люстры и разбивку лампочек на группы лучше проводить на столе или другом удобном для проведения этой работы месте. Если провода люстры двухжильные, т. е. уже разбиты на пары, то задача упрощается. Надо по одному проводу из каждой пары соединить вместе. На это соединение будет подаваться нуль сети. К другим проводам поочередно подключать фазный провод. На люстре, так же поочередно будут загораться лампы. Отмечаем, какой провод при подключении фазы зажигает какую лампу. Затем разделяем шесть ламп люстры на две группы, чаще всего лампы каждой группы должны гореть через одну. Соединяем фазные провода люстры в получившиеся группы. И так, в итоге мы имеем три соединения. Первое, где соединены шесть проводов (как правило, провода нейтрали окрашены в синий цвет) — сюда будет подключаться нуль электропроводки. Второе соединение из трех проводов — это одна группа ламп, сюда будет подключаться фаза из цепи освещения, которая приходит через выключатель. Третье соединение, аналогична второму, только зажигать будет другую группу ламп.

Контакты на люстре

Каждая лампа в люстре имеет 2 провода, это «фаза» и «нейтраль». Иногда имеется третий провод или контакт, подключаемый к заземлению. Для подключения люстры с такими тремя контактами фазовый провод от выключателя, подключается на разметку L, нейтраль на N, земля на PE (может отсутствовать, не является обязательным).

При подключении люстры необходимо соблюдать определенные меры безопасности.

1. Обесточьте электропроводку, идущую к люстре, отключив автомат на электрощите.
2. Проверьте отсутствие напряжения на проводах, где будете проводить работы.
3. Подключите «нуль» к нужному контакту на люстре.
4. Подключите «фазу» к нужному контакту на люстре.
5. Заизолируйте оголенные места соединений. Если используются клеммы, то зафиксируйте провода в них.

У большинства людей возникает вопрос, куда девать лишний провод на люстре.

1. В первую очередь надо разобраться, что это за провод.
2. Если это провод, предназначенный для заземления, а заземляющего провода в сети нет, то его изолируют и далее убирают в сторону.
3. Если ваша люстра разделена на группы и этот провод от второй группы ламп, то его соединяют с фазным проводом первой группы. При этом варианте светильник будет работать от одного выключателя.

Для люстр с 5 лампочками схема подключения точно такая же, только предварительно лампы разделяются на 2 группы и люстра имеет три контакта. После этого подключение производится как обычно.

На схеме существуют правила обозначения контактов клеммника или проводов:

• L – фаза;
• N – нейтраль;
• PE – заземление.

В современных сетях электропроводки используется дополнительный провод заземления. Если имеется данный провод в электросети квартиры или дома, то подключайте его в соответствующий клемме (PE) клеммника, при отсутствии такого провода заземление не производится.

Технические аспекты установки светодиодов вместо галогенок

Процесс монтажа в люстру светодиодных ламп вместо галогенных, сводится к изменению схемы питания. Приведем несколько решений.

Вариант 1

Полная замена источников питания. Это самый затратный вариант модернизации, но и максимально надежный.

Из корпуса светильника удаляют трансформаторы и вставляют преобразователь постоянного тока для LED. Его мощность должна превышать совокупную мощность всех ламп в 1,5 раза. В больших люстрах могут быть несколько контуров, каждый из которых — отдельный режим работы (люстры с дистанционным управлением). В таком случае понадобится отдельный драйвер для каждого контура.

Установка led драйверов вместо трансформаторов

Также, если одним устройством обойтись не получается, можно 1 контур разделить на группы и запитать каждую отдельным драйвером. При этом, вход всех блоков подключается параллельно: фазные провода собираются в один узел, нулевые – в другой.

Если это ваш вариант, в конце статьи будет видео, где подробно показано как менять галогенки на светодиоды в люстрах с несколькими контурами.

Вариант 2

Самый простой. Замена галогенных ламп в люстре на светодиодные со встроенными выпрямителями, работающими от того же напряжения, что и в первоначальном варианте.

Здесь, вообще, не нужно будет проводить каких-либо работ – достаточно будет поставить диоды с таким же цоколем на место галогенок. Узнать, что перед вами требуемый тип светодиодных ламп можно по маркировке. Буквенное обозначение AC/DC.

Недостаток метода – недостаточная освещенность из-за падения напряжения на внутреннем мосту. Яркость можем повысить за счет увеличения мощности.

Обозначение светодиодных лампочек со встроенным выпрямителем

Вариант 3

Выбираются модели LED-ламп, работающие от 220 вольт. Их подключение производится параллельно, от бытовой сети. Требуется извлечь понижающие трансформаторы и напрямую питать лампы Других вспомогательных устройств не нужно.

Важно! Если люстра работала на 12-вольтовых галогенках, а ставим леды с номинальным напряжением 220V (со встроенным драйвером), то следует быть готовым к замене соединительных кабелей в люстре. Если они не рассчитаны на такой ток в лучшем случае мы их просто спалим, в худшем — утроим пожар

Переделка люстры с галогенными лампами на светодиодные со встроенным драйвером

Используем счетчик

Еще одна схема построена на логических элементах. Суть идеи заключается в том, что вы подаете импульсы и на его выходе попеременно появляются логические единицы. Они используются для включения полупроводниковых ключей, например транзисторов.

Переключение групп ламп происходит при быстром переключении выключателя (вкл./выкл.), так на вход счетчика С поступают тактовые импульсы и на выходе появляются логические единицы. Алгоритм работы:

1. EL1 & EL
2. EL1 & EL3 & EL
3. EL1 & EL2 & EL3 & EL

Сброс счетчика происходит при подаче сигнала на вход R. Для этого нужно выключить SA1 на 15 секунд.

• Счетные импульсы формирует DD3.
• Первое включение, на выходе DD3 сформирован логический ноль, удерживается от C2.
• Короткое переключение разряжает конденсатор и на выходе DD3 появляется логическая единица. Происходит переключение элемента DD2.1 по переднему фронту на счетном входе. И так при каждом кратковременном размыкании SA2.

Подключение люстры к двухклавишному выключателю

Начнем с самого сложного это с многорожковых люстр с раздельным включением лампочек. Чтобы подключить такую люстру, и она могла работать в нескольких режимах, в квартире должна быть предусмотрена соответствующая электропроводка.

Как определить, как сделана электропроводка и предусматривает ли она работу люстры в нескольких режимах?

Во-первых, если старая люстра, аналогичная новой, работала, то и новая будет работать.

Во-вторых, следует обратить внимание на выключатель если он двухпозиционный, то, скорее всего, люстра сможет работать в трех режимах: горит вся, горит одна часть, горит вторая часть. В-третьих, следует посмотреть, сколько проводов выходит из потолка, если три и более, то люстра будет работать в нескольких режимах, если два, то нет

Почему, читайте далее

В-третьих, следует посмотреть, сколько проводов выходит из потолка, если три и более, то люстра будет работать в нескольких режимах, если два, то нет. Почему, читайте далее.

Схема соединения проводов

Итак, рассмотрим, как подключить люстру в данном случае на примере обычной пяти рожковой люстры. Задача: сделать три режима работы люстры: горит только две лампочки, горит только три лампочки и горят все лампочки.

Если электрика люстры собрана изготовителем люстры, одной проблемой меньше, если нет, то перед тем как приступить к подключению люстры необходимо собрать ее электрическую часть.

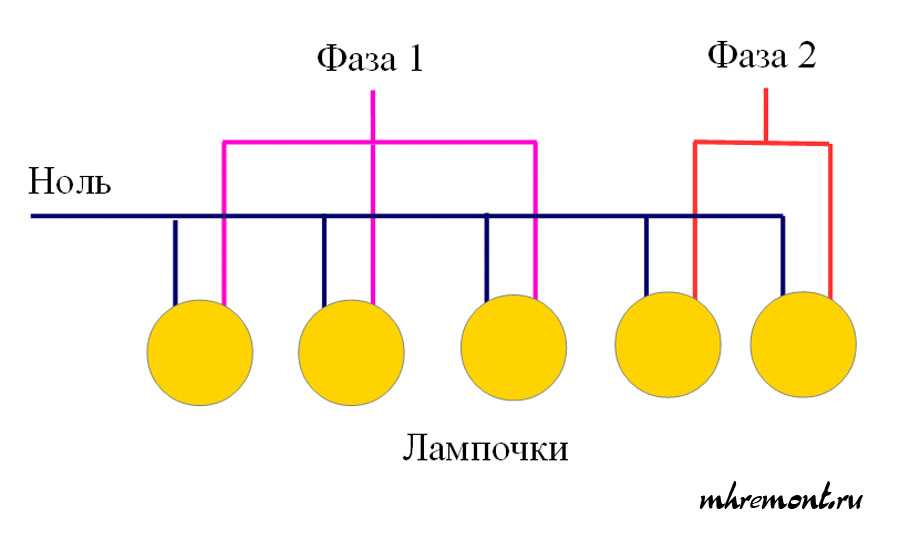

Рис.1. Провода в самой люстре соединяются следующим образом. Берут по одному проводу от каждой лампочки (обычно одного цвета) и соединяют вместе – это будет «0». Остальные провода делят на две части, они будут подключены к фазам выключателя, и соответствовать работе каждой клавиши.

У такой люстры имеется десять проводков, по два с каждой лампочки. Для подключения такой люстры необходимо сначала сделать правильное соединение проводков в самой люстре. Для этого на одну клемму соединяем по одному проводку с каждой лампочки. Остается пять проводков. Соединяем три из них в другую клемму, оставшиеся два проводка в третью.

Подключение люстры к электропроводке

Теперь необходимо подключить люстру к проводам на потолке. Первое что следует сделать — определить, какой провод ноль, а какие фаза. Для этого необходимо воспользоваться специальной отверткой тестером.

Процесс определения следующий. Переводим выключатель в положение включено, и по очереди проверяем все провода. Тот провод, на котором нет тока — есть ноль. Остальные два провода фаза. Теперь, для определения очередности работы клавиш выключателя, определяем, какой провод из оставшихся двух подключен к какой клавише. Для этого переводим одну из клавиш выключателя в положении выключено, и проверяем наличие тока. В том проводе, в котором отсутствует ток и есть искомый.

После того как определено назначение всех проводов можно подключить люстру. Перед тем как приступить к этой операции следует отключить электричество в квартире, чтобы избежать случайного поражения электрическим током.

Рис.2. Для подключения выключателя тестером определяем основной провод (провод в котором есть ток), он подключается на вход выключателя (он обозначен буквой «L»). Остальные два провода подключают к клеммам клавиш. На люстре: провода, собранные в один пучок, подключают к нулевому проводу, остальные два пучка к двум оставшимся проводам.

Итак, сначала вешаем люстру на подвес, о том, как закрепить люстру на потолке читайте в статье «Как повесить люстру», так значительно проще соединять провода. После чего клемму, в которую мы собрали пять проводков, подключаем к проводу, который мы отметили как ноль. Остальные два провода подключаем в оставшиеся клеммы, с учетом определенных ранее положений клавиш в выключателе.

Крепление рожков

Следующий этап после сборки верхней и средней части люстры — это сборка и установка рожков к каркасу. Рожки — это те самые детали люстры, на которые крепиться будут сами осветительные приборы. Они могут иметь различную форму и быть в разном количестве. Именно по этому критерию отличается сборка данной части, но в остальном процесс абсолютно одинаков.

Для начала необходимо отвернуть декоративную гайку, которая отвечает за присоединение защитного слоя к корпусу рамы. Далее берется сам рожок, от которого необходимо отсоединить гайку и контр-шайбу.

Теперь остается только с их же помощью закрепить рожок к корпусу люстры. Теперь надеваем декоративную гайку, которая была снята в самом начале.

Далее по такому же принципу следует осуществить присоединение всех остальных рожков.
