Расшифровка маркировки электродвигателей

Подробные характеристики электродвигателей по маркам.

• Электродвигатель АИР56А4 0,12 кВт — АИР56В4 0,18 кВт — АИР56А2 — АИР56В2 0,25 кВт
• Электродвигатель АИР63А2 0,37кВт | АИР63А4 0,25кВт | АИР63А6 0,18кВт.
• Электродвигатель АИР63В2 0,55кВт | АИР63В4 0,37кВт | АИР63В6 0,25кВт.
• Электродвигатель АИР71А2 0,75кВт | АИР71А4 0,55кВт | | АИР71А6 0,37 кВт.
• Электродвигатель АИР71В2 1,1кВт | АИР71В4 0,75кВт | АИР71В6 0,55кВт.
• Электродвигатель АИР80А2 1,5кВт | АИР80А4 1,1кВт | АИР80А6 0,75кВт | АИР80А8 0,37кВт.
• Электродвигатель АИР80В2 2,2кВт | АИР80В4 1,5кВт | АИР80В6 1,1кВт | АИР80В8 0,55кВт.
• Электродвигатель АИР90L2 3кВт | АИР90L4 2,2кВт | АИР90L6 1,5кВт | АИР90LA8 0,75кВт | АИР90LB8 1,1кВт
• Электродвигатель АИР100S2 4кВт | АИР100S4 3кВт.
• Электродвигатель АИР100L2 5,5кВт | АИР100L4 4кВт | АИР100L6 2,2кВт | АИР100L8 1,5кВт.
• Электродвигатель АИР112М2 7,5кВт | АИР112М4 5,5кВт | АИР112МА6 3кВт | АИР112МВ6 4кВт| АИР112МА8 2,2кВт | АИР112МВ8 3кВт
• Электродвигатели АИР132S4 7,5 кВт | АИР132S6 5,5 кВт | АИР132S8 4 кВт
• Электродвигатели АИР132М2 11 кВт | АИР132М4 11 кВт | АИР132М6 7,5 кВт | АИР132М8 5,5 кВт
• Электродвигатели АИР160S2 15 кВт | АИР160S4 | АИР160S6 11 кВт | АИР160S8 5,5 кВт
• Электродвигатели АИР160М2 18,5 кВт | АИР160М4 | АИР160М6 15 кВт | АИР160М8 11 кВт
• Электродвигатель АИР180S2 22 кВт | АИР180S2 22кВт.
• Электродвигатель АИР180М2 30 кВт | АИР180М4 | АИР180М6 18,5 кВт | АИР180М8 15 кВт
• Электродвигатель АИР200М2 37 кВт | АИР200М4 | АИР200М6 22 кВт | АИР200М8 18,5 кВт
• Электродвигатель АИР200L2 45 кВт | АИР200L4 | АИР200L6 30 кВт | АИР200L8 22 кВт
• Электродвигатель АИР225М2 55 кВт | АИР225М4 | АИР225М6 37 кВт | АИР225М8 30 кВт
• Электродвигатель АИР250S2 75 кВт | АИР250S4 | АИР250S6 45 кВт | АИР250S8 37 кВт
• Электродвигатель АИР250М2 90 кВт | АИР250М4 | АИР250М6 55 кВт | АИР250М8 45 кВт
• Электродвигатель АИР280S2 110 кВт | АИР280S4 | АИР280S6 75 кВт | АИР280S8 55 кВт
• Электродвигатель АИР280M2 132 кВт | АИР280M4 | АИР280M6 90 кВт | АИР280M8 75 кВт
• Электродвигатель АИР315S2 160 кВт | АИР315S4 | АИР315S6 110 кВт | АИР315S8 90 кВт
• Электродвигатель АИР315M2 200 кВт | АИР315M4 | АИР315M6 132 кВт | АИР315M8 110 кВт
• Электродвигатель АИР355S2 250 кВт | АИР355S4 | АИР355S6 160 кВт | АИР355S8 132 кВт
• Электродвигатель АИР355M2 315 кВт | АИР355M4 | АИР355M6 200 кВт | АИР355MB6 250 кВт | АИР355M8 160 кВт | АИР355MB8 200 кВт
• Электродвигатель АИР355M10 110 кВт | АИР355MB10 132 кВт
• Электродвигатель АМН200M2 55 кВт | АМН200M4 45 кВт | АМН200M6 30 кВт | АМН200M8 22 кВт
• Электродвигатель АМН200L2 75 кВт | АМН200ML4 55 кВт | АМН200L6 37 кВт | АМН200L8 30 кВт
• Электродвигатель АМН225M2 90 кВт | АМН225M4 75 кВт | АМН225M6 45 кВт | АМН225M8 37 кВт
• Электродвигатель АМН250S2 110 кВт | АМН250S4 90 кВт | АМН250S6 55 кВт | АМН250S8 45 кВт

Для просмотра подробных характеристик и размеров электродвигателя щелкните мышкой на наименовании марки. Если мощность электродвигателя нужного вам отличается от указанной в таблице, возможно это электродвигатели специального исполнения (с повышенным скольжением, многоскоростные и т.п.) или выпускавшиеся ранее.

0,55 КВТ

Нюансы по эксплуатации

В случае установки и последующего использования электродвигателей АИР основного исполнения важно соблюдать и учитывать в работе некоторые нюансы, указанные заводом изготовителем, а именно:

Электродвигатель обязательно должен подключаться через систему защиты от токов короткого замыкания, перегрева, обрыва фаз, перегрузок и т.д.
При выполнении монтажных работ или подключения электродвигателя АИР важно обеспечивать приток воздушного потока для охлаждения, сам кожух должен отодвигаться от препятствий не менее чем на 20мм.
В случае сопряжений, вал электродвигателя АИР выставляется соосно с нагрузкой.
Несмотря на способ подключения обязательно производится последующая балансировка нагрузки на валу.
Важно учитывать, что балансировка ротора осуществляется без шпонок.

Технические характеристики

Установка и последующая работа электродвигателя АИР обязательно отстраивается от механической нагрузки подключаемой на его вал, условий подключения и эксплуатации. Технические характеристики электрической машины выбираются в соответствии с вышеперечисленными параметрами. Характеристики двигателя также указаны в паспорте или на шильде.

К основным техническим данным относятся:

• Мощность – определяет количество перерабатываемой электроэнергии, для электродвигателей АИР этот параметр находится в пределах от 0,12 до 315кВт.
• Питающее напряжение – в определенной степени зависит от схемы соединения обмоток. Электродвигатели АИР могут соединятся как звездой, так и треугольником, поэтому напряжение указывается для обоих способов – 220/380 или 380/660В.
• Скорость вращения – это число оборотов за единицу времени, для марки АИР может находиться в пределах от 750об/мин до 3000об/мин.
• КПД – определяет соотношение между израсходованной энергией и произведенной работой.
• Допустимый температурный режим – как правило, составляет от – 40 до + 45ºС.
• Вид монтажа – всего существует три способа для электродвигателя АИР: IM1081 – на станину (горизонтально), IM2081 и на станину, и на фланец (и горизонтально, и вертикально), IM3081 только на фланец (вертикально). Пример вариантов основного исполнения приведен на рисунке ниже:

Рис. 3. Способ монтажа электродвигателя АИР

• Электрические и магнитные потери – определяются напряжением холостого хода и током КЗ.
• Геометрические размеры – указывают основные габариты и расстояния от элементов электрической машины до ближайших деталей, вместе с которыми двигатели применяются.
• Степень пыле- влагозащищенности – обозначается двумя латинскими буквами IP и парой цифр, одна из которых определяет устойчивость к пыли, а вторая к влаге.

Общепромышленное назначение некоторых из них предусматривают технические особенности, которые указываются соответствующими буквами, с которыми двигатели выпускаются:

• Б – обеспечивает работу в условиях высокой температуры;
• В – встраиваемые электрические машины;
• С – с увеличенным параметром скольжения;
• Е – с функцией принудительного торможения ротора.
• Е2 – с ручным управлением торможением.
• ЗЕ – трехфазное устройство для подключения в однофазную сеть.
• Ж – для насосных установок.
• РЗ – в моторно-редукторных приспособлениях.
• Ш – общепромышленные электродвигатели швейной отрасли.
• П – с монтажной характеристикой высокой точности.
• Ф – маслоустойчивого исполнения.
• А – используемые на атомных электростанциях.
• Х2 – повышенной химической устойчивости.

Виды и марки электродвигателей

Основными показателями электродвигателей являются: напряжение, мощность, число оборотов в минуту и тип питания. Довольно часто на выбор электродвигателя напрямую влияют энергетические и массогабаритные характеристики.

Марки и виды электродвигателей

• Электродвигатель общепромышленный асинхронный серии: А, АД, АИР, АИРМ;
• Электродвигатель взрывозащищенный асинхронный серии: АИММ, В, 4 ВР, ВАО 2, АИУ90-250,  АИММ90-280,  АИУЛ180, ВАИУ112-200, 2АИММ280-315, ВАО2У, ВАО2;
• Электродвигатель однофазный асинхронный серии: АИР 1Е;
• Крановые электродвигатели серии: МТКН, MTKF, AMTKF, AMTKH, 4МТ, 4МТК, DMTF, DMTH, 4МТМ;
• Электродвигатель специальный серии: АИР Е, АИР Т, АИР С;
• Электродвигатель высоковольтный серии: А 6000В, типа АД и АОД 560.

Данные установки разделяются на следующие виды:

• электродвигатели с постоянным током,
• электродвигатели с переменным током.

Электрические агрегаты, работающие от переменного тока, бывают асинхронными и синхронными. При их производстве огромное значение уделяется климатическим условиям и конкретным условиям их эксплуатации, которые напрямую влияют на применение различных типов электродвигателей, обладающих своими конструкционными и техническими особенностями эксплуатации.

Где лучше всего купить нужную разновидность и марку электродвигателя?

Современный рынок электродвигателей буквально переполнен различными производителями. В такой ситуации лучше всего приобретать продукцию, которую предлагают проверенные компании. Наша компания работает на рынке электродвигателей с 1991 г.

Значительный успех нашей деятельности объясняется поддержанием тесных отношений с хорошо проверенными производителями электродвигателей. Сегодня наша компания реализует электродвигатели самых различных марок и видов, поставляя их в предусмотренной клиентом комплектации.

Просмотров: 3484

Дата: Воскресенье, 19 Январь 2014

Типы электродвигателей

В помещениях с повышенной влажностью или с агрессивной средой используют электродвигатели специального назначения.

1. Электродвигатели серии 4А – асинхронные трехфазные электродвигатели, выпущенные взамен электродвигателей единой серии А2 и АО2. Они, по сравнению с электродвигателями серииА2 и  АО2, имеют меньшие массу (в среднем на 18%), габариты, уровень шума и вибраций, большие пусковые моменты и повышенную эксплуатационную надежность.
2. Расшифровка буквенных и цифровых обозначений электродвигателей серии.

Буквы и цифры, входящие в обозначение электродвигателя, расшифровываются следующим образом:

1. 4 -номер серии.
2. А – обозначает, что двигатель асинхронный.
3. Вторая буква за буквой А обозначает исполнение электродвигателя по способу защиты от окружающей среды.
4. Третья буква указывает исполнение двигателя по материалу станины и щитов (А – Станина и щиты алюминиевые; Х – станина алюминиевая, щиты – чугунные; отсутствие буквы означает, что станина и щиты чугунные или стальные).
5. Три или две последующие цифры указывают высоту оси вращения в миллиметрах от 50 до 355.
6. Следующими буквами  обозначают установочные размеры по длине станины (S – короткая, M – средняя, L – длинная).
7. В двигателях с одинаковыми длинами станины, но с разными длинами сердечников статора применены дополнительные обозначения сердечников: А – короткие, В – длинные.
8. Последующие цифры (2, 4, 6, 8, 10, 12) означают число полюсов.
9. Конечные буквы и цифры указывают на климатическое исполнение и категорию размещения.

Так, например, обозначение  4АА50А2У3 расшифровывается так: электродвигатель асинхронный, четвертой серии, закрытого исполнения, станина и щиты которого выполнены из алюминия, высота оси вращения 50 мм, сердечник короткий, число полюсов 2, климатическое исполнение У, категория размещения 3.

Электродвигатели асинхронные серии (типа) АИР

Электродвигатель АИР – унифицированная серия асинхронных электродвигателей. Серия АИР охватывает диапазон мощностей от 0,06 до 315 кВт, характеризуемых значениями высоты оси вращения от 50 до 355 мм и частотами вращения 3000, 1500, 1000, 750 об/мин.

Электродвигатели асинхронные трехфазные переменного тока серии АИР предназначены для комплектации электроприводов различных механизмов во всех отраслях промышленности и аграрного комплекса. Частота 50 и 60 Гц, напряжение 220-660 В (АИР 71 – 220-440 В). Степень защиты электродвигателей IP54 (по заказу IP55), степень защиты  IP55, класс изоляции F.

https://youtube.com/watch?v=3V0zbYIOfZY

Установка счетчиков и электропроводка к ним

1.5.27. Счетчики должны размещаться в легко доступных для обслуживания сухих помещениях, в достаточно свободном и не стесненном для работы месте с температурой в зимнее время не ниже 0°С.

Счетчики общепромышленного исполнения не разрешается устанавливать в помещениях, где по производственным условиям температура может часто превышать +40°С, а также в помещениях с агрессивными средами.

Допускается размещение счетчиков в неотапливаемых помещениях и коридорах распределительных устройств электростанций и подстанций, а также в шкафах наружной установки. При этом должно быть предусмотрено стационарное их утепление на зимнее время посредством утепляющих шкафов, колпаков с подогревом воздуха внутри них электрической лампой или нагревательным элементом для обеспечения внутри колпака положительной температуры, но не выше +20°С.

1.5.28. Счетчики, предназначенные для учета электроэнергии, вырабатываемой генераторами электростанций, следует устанавливать в помещениях со средней температурой окружающего воздуха +15+25°С. При отсутствии таких помещений счетчики рекомендуется помещать в специальных шкафах, где должна поддерживаться указанная температура в течение всего года.

1.5.29. Счетчики должны устанавливаться в шкафах, камерах комплектных распределительных устройствах (КРУ, КРУП), на панелях, щитах, в нишах, на стенах, имеющих жесткую конструкцию.

Допускается крепление счетчиков на деревянных, пластмассовых или металлических щитках.

Высота от пола до коробки зажимов счетчиков должна быть в пределах 0,8-1,7 м. Допускается высота менее 0,8 м, но не менее 0,4 м.

1.5.30. В местах, где имеется опасность механических повреждений счетчиков или их загрязнения, или в местах, доступных для посторонних лиц (проходы, лестничные клетки и т. п.), для счетчиков должен предусматриваться запирающийся шкаф с окошком на уровне циферблата. Аналогичные шкафы должны устанавливаться также для совместного размещения счетчиков и трансформаторов тока при выполнении учета на стороне низшего напряжения (на вводе у потребителей).

1.5.31. Конструкции и размеры шкафов, ниш, щитков и т. п. должны обеспечивать удобный доступ к зажимам счетчиков и трансформаторов тока. Кроме того, должна быть обеспечена возможность удобной замены счетчика и установки его с уклоном не более 1°. Конструкция его крепления должна обеспечивать возможность установки и съема счетчика с лицевой стороны.

1.5.32. Электропроводки к счетчикам должны отвечать требованиям, приведенным в гл. 2.1 и 3.4.

1.5.33. В электропроводке к расчетным счетчикам наличие паек не допускается.

1.5.34. Сечения проводов и кабелей, присоединяемых к счетчикам, должны приниматься в соответствии с 3.4.4 (см. также 1.5.19).

1.5.35. При монтаже электропроводки для присоединения счетчиков непосредственного включения около счетчиков необходимо оставлять концы проводов длиной не менее 120 мм. Изоляция или оболочка нулевого провода на длине 100 мм перед счетчиком должна иметь отличительную окраску.

1.5.36. Для безопасной установки и замены счетчиков в сетях напряжением до 380 В должна предусматриваться возможность отключения счетчика установленными до него на расстоянии не более 10 м коммутационным аппаратом или предохранителями. Снятие напряжения должно предусматриваться со всех фаз, присоединяемых к счетчику.

Трансформаторы тока, используемые для присоединения счетчиков на напряжении до 380 В, должны устанавливаться после коммутационных аппаратов по направлению потока мощности.

1.5.37. Заземление (зануление) счетчиков и трансформаторов тока должно выполняться в соответствии с требованиями гл. 1.7. При этом заземляющие и нулевые защитные проводники от счетчиков и трансформаторов тока напряжением до 1 кВ до ближайшей сборки зажимов должны быть медными.

1.5.38. При наличии на объекте нескольких присоединений с отдельным учетом электроэнергии на панелях счетчиков должны быть надписи наименований присоединений.

Схема подключения электродвигателей

Номинальные данные приводятся в соответствии с ГОСТ28173-89.

Электродвигатели АИР, расчитанные на напряжение 220/380В, должны подключаться при соединении обмоток в «звезду»на линейное напряжение 380В, а при соединении обмоток в «треугольник» на линейное напряжение 220В.

Аналогично, электродвигатели АИР, рассчитанные на напряжение 380/660В, должны подключаться при соединении обмоток в «звезду» на линейное напряжение 660В, а при соединении обмоток в «треугольник» на линейное напряжение 380В.

У электродвигателей, рассчитанных на напряжение 380В, обмотки по умолчанию соединены в «звезду» на линейное напряжение 380В.

Иное подключение обмоток приведет к выходу электродвигателя из строя и отказу завода-изготовителя от гарантийных обязательств по причине наличия «вины потребителя».

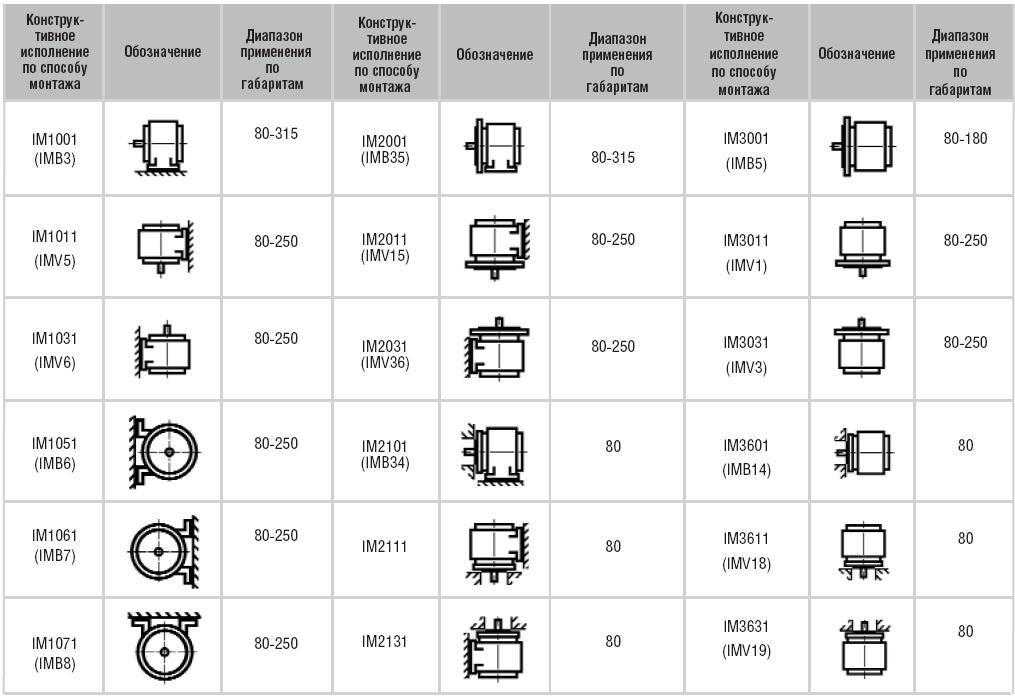

Монтажное исполнение IMxxxx

Монтажное исполнение электродвигателя АИР обозначается латинскими буквами IM и четырьмя цифрами после них. Также иногда встречается обозначение по международному стандарту МЭК60034-7 (код I), включающее латинские буквы IM, латинскую букву В или V и от 1 до 2 цифр.

Первая цифра — конструктивное исполнение электродвигателя

1- электродвигатель на лапах с подшипниковыми щитами

2- электродвигатель на лапах с подшипниковыми щитами и фланцем на одном щите

3- электродвигатель без лап с подшипниковыми щитами и фланцем на одном щите

Вторая и третья цифра — пространственный способ монтажа электродвигателя. Если третья цифра «8», например IM1081, то такой электродвигатель может монтироваться в любом положении.

Четвертая цифра — исполнение конца вала

1- электродвигатель с одним цилиндрическим концом вала

2- электродвигатель с двумя цилиндрическими концами вала

3- электродвигатель с одним коническим концом вала

4- электродвигатель с двумя коническими концами вала

Современное обозначение и расшифровка параметров электродвигателей

Маркировка имеет несколько основных позиций:

• марка (тип) электродвигателей;
• вариант исполнения;
• рабочая длина оси вращения;
• монтажные размеры крепления;
• длина сердечника;
• число пар полюсов;
• модификация конструкции;
• климатическое исполнение.

Ниже приведена расшифровка обозначений современных двигателей.

Ниже вы видите пример полной маркировки асинхронных двигателей и его расшифровка.

Также указывается и степень защиты электродвигателя от пыли и влаги по классу IP, цифрами от 0 до 8. Здесь первая цифра — это защита от пыли, а вторая — от влаги.При этом в наименовании указывается монтажное исполнение. По коду монтажного исполнения можно определить, как производится крепление двигателей – на лапах или с помощью фланца. Например, IM 1081 говорит о креплении на лапах, и о том, что возможна установка валом вверх, вниз или горизонтально.

Для электропривода во взрывозащищенном исполнении в пакете сопроводительных документов должен быть сертификат, в котором указана маркировка по степени взрывозащиты, по её виду и сфере применения. Также и в маркировки двигателя если вначале указана буква В – он взрывозащищенный, например ВА07А(М)-450-710.

При этом обозначение двигателей постоянного тока отличается от переменного и имеет такой вид, как показано на рисунке.

На ниже приведенном рисунке представлена информация о тяговых электродвигателях, смонтированных на кранах.

Аналогичные данные размещаются на шильдиках электродвигателей.

Информация на табличке говорит, что:

• АИР – тип асинхронной машины;
• 80 – длина вала;
• А-монтажный размер;
• 4-количество полюсов;
• У- предназначен для работы в умеренном климате;
• 3-устанавливается в закрытом помещении.

Мощность 1,1 кВт, частота вращения 1420 об/мин. Может работать от переменного тока напряжением 220 или 380 вольт при включении обмоток треугольником или звездой.

Ток потребления соответственно будет 4,9/2,8А. Степень защиты IP54. Произведен в республике Беларусь.

Маркировка асинхронных электродвигателей и их расшифровка

Двигатели единых серий А, АО и А2, АО2 основного исполнения имеют короткозамкнутый ротор с литой алюминиевой обмоткой. На их базе был создан ряд модификаций двигателей. При обозначении модификаций к буквенной части добавляется буква для электродвигателей: с повышенным пусковым моментом — П (например, АОП2-62-4); с повышенным скольжением—С, для текстильной промышленности — Т, с фазным ротором — К.

Асинхронные двигатели с повышенным пусковым моментом предназначены для привода механизмов с большими нагрузками в период пуска. Двигатели с повышенным скольжением применяются для механизмов с неравномерным ударным характером нагрузки и механизмов с большой частотой пусков и реверсов.

Для двигателей общего назначения с алюминиевой обмоткой статора в конце обозначения добавляется буква А (например, АО2-42-4А). В двигателях на несколько частот вращения в цифры, характеризующие числа полюсов, вносят все их значения, разделенные косыми линиями: например АО-94-12/8/6/4 — трехфазный асинхронный двигатель серии АО 9 габарита, 4-й длины на 12, 8, 6 и 4 полюсов.

Буква Л (например, АОЛ2-21-6) обозначает, что корпус и щиты отлиты из алюминиевого сплава.

Обозначение типоразмера двигателя серии 4А, например 4АН280М2УЗ, расшифровывается следующим образом: 4 — порядковый номер серии, А — вид двигателя (асинхронный), Н — защищенный (отсутствие данного знака означает закрытое обдуваемое исполнение), 280 — высота оси вращения (три или две цифры), мм, S, М или L – установочный размер по длине станины, 2 (или 4, 6, 8, 10, 12) — число полюсов, УЗ — климатическое исполнение (У) и кате азмещения (3).

После первой буквы А может стоять вторая А (например, 4АА63), которая означает, что станина и щиты выполнены из алюминиевого сплава, или X—станина алюминиевая, щиты чугунные; отсутствие этих знаков свидетельствует о том, что станина и щиты чугунные или стальные.

В обозначении двигателей с фазным ротором ставится буква К, например 4АНК.

При одних и тех же размерах станины сердечник статора может иметь разные длины. В этом случае в обозначении типоразмера после букв S, M, JL и непосредственно после высоты вращения, если эти буквы отсутствуют, ставятся знаки А (меньшая длина сердечника) или В (большая длина), например 4А90LА8, 4A90LB8, 4А71А6, 4А71В6.

Климатические исполнения двигателей обозначаются следующими буквами: У — для умеренного климата, ХЛ — для холодного климата, ТВ — для влажного тропического климата, ТС — для тропического сухого климата, Т — для тропического как сухого, так и влажного климата, О — для всех районов на суше (общеклиматическое исполнение), М — для морского умеренного холодного климата, ТМ — для тропического морского климата, . ОМ — для неограниченного района плавания, В — для всех районов на суше и море.

Категории размещения обозначаются цифрами: 1 — для работы на открытом воздухе, 2 — для помещений со сравнительно свободным доступом воздуха, 3 — для закрытых помещений, где колебания температуры, влажности, а также воздействие песка и пыли существенно меньше, чем на открытом воздухе, 4 — для помещений с искусственно регулируемыми климатическими условиями (например, закрытые отапливаемые и вентилируемые производственные помещения), 5 — для работы в помещениях с повышенной влажностью (например, невентилируемые и неотапливаемые подземные помещения, помещения, в которых возможно длительное наличие воды или частая конденсация влаги на стенах и потолке).

ГОСТ 17494—72 на электрические машины устанавливают степени защиты персонала от соприкосновения с токопроводящими или движущимися частями, находящимися внутри машины и, кроме того, от попадания твердых посторонних тел и воды.

Электродвигатели общего применения в основном изготовляют двух степеней защиты: 1Р23 (или IP22 для двигателей постоянного тока) и IP44: первая из них характеризует машины в защищенном исполнении, вторая — в закрытом.

Буквенно-цифровое обозначение степени защиты состоит из латинских букв IP и двух цифр. Первая из этих цифр характеризуй степень защиты персонала от соприкосновения с токопроводящими и вращающимися частями, находящимися внутри машины, а также степень защиты самой машины от попадания в нее твердых посторонних тел; вторая цифра — от проникновения воды внутрь машины.
