Как сделать мини дрель своими руками из мотора, щетки, блендера

Насадки на мини дрель

Фреза из колёсика от зажигалка Обычных сверл может оказаться недостаточно, если вы не радиолюбитель, а занимаетесь моделизмом или другим видом творчества, требующим использования мини дрели или бормашины. Некоторые насадки несложно сделать самостоятельно:

Фреза. Можно использовать крутящий барабан от зажигалки. Насадите его на подходящий размерами болт и зафиксируйте гайкой.
Шлифовальная головка. Подойдет небольшой гвоздь. Оденьте на него корковую пробку от шампанского или намотайте цилиндр из изоленты. Вырежьте из наждачной бумаги требуемой зернистости прямоугольник и наклейте его по окружности цилиндра головки. Для обработки разных материалов потребуется несколько таких головок.
Циркулярная пила. Для изготовления подойдет верхняя или нижняя часть от батарейки типоразмера C – так называемой «бочки». Материал батарейки достаточно прочный, чтобы сделать циркульный диск. Для разметки используйте циркуль, чтобы наметить отверстие в центре. Косые зубья должны быть одинакового размера во избежание биения в процессе работы. Для фиксации в патроне дрели используйте болт, закрепив на нем диск с помощью гаек. Как видите, мини дрель своими руками из моторчика сделать несложно, если вы преисполнены энтузиазма. Подойдут многие подручные материалы, которые вы чаще всего выбрасываете. Единственно, на что придется потратиться – цанга: изготовить ее самостоятельно крайне сложно.

Полный аналог фабричного «дремеля»

Пример дрели

Оригинальный корпус тоже делается самостоятельно с таким расчетом, чтобы двигатель плотно закреплялся внутри, при этом оставляя зазор или открытую часть в месте нагрева.

Корпусом мини-дрели может быть любая пластиковая трубка.

Попадаются модели, в которых использовался тубус от герметика, шприц, пластиковый туб от зубной пасты или от детских конфет.

Подойдет также подпиленный по нужной длине кусок сантехнической пластиковой трубы, но в этом случае открытые концы нужно будет закупоривать какой-либо подвижной «пробкой», например, акриловой или вырезанной из пластика.

Патрон или зажим мини-дрели можно изготовить самостоятельно, например, из обычной соединительной клеммы, или купить на рынке или в магазине. За цангой можно обратиться в граверные мастерские, а также в отделы для моделирования или секции комплектующих для бытовых электроинструментов.

Полученный инструмент — это универсальный вариант; в зависимости от вида ремонта таким зажимным патроном фиксируются различные насадки: сверла, фрезы, диски с режущей кромкой или головки отверток.

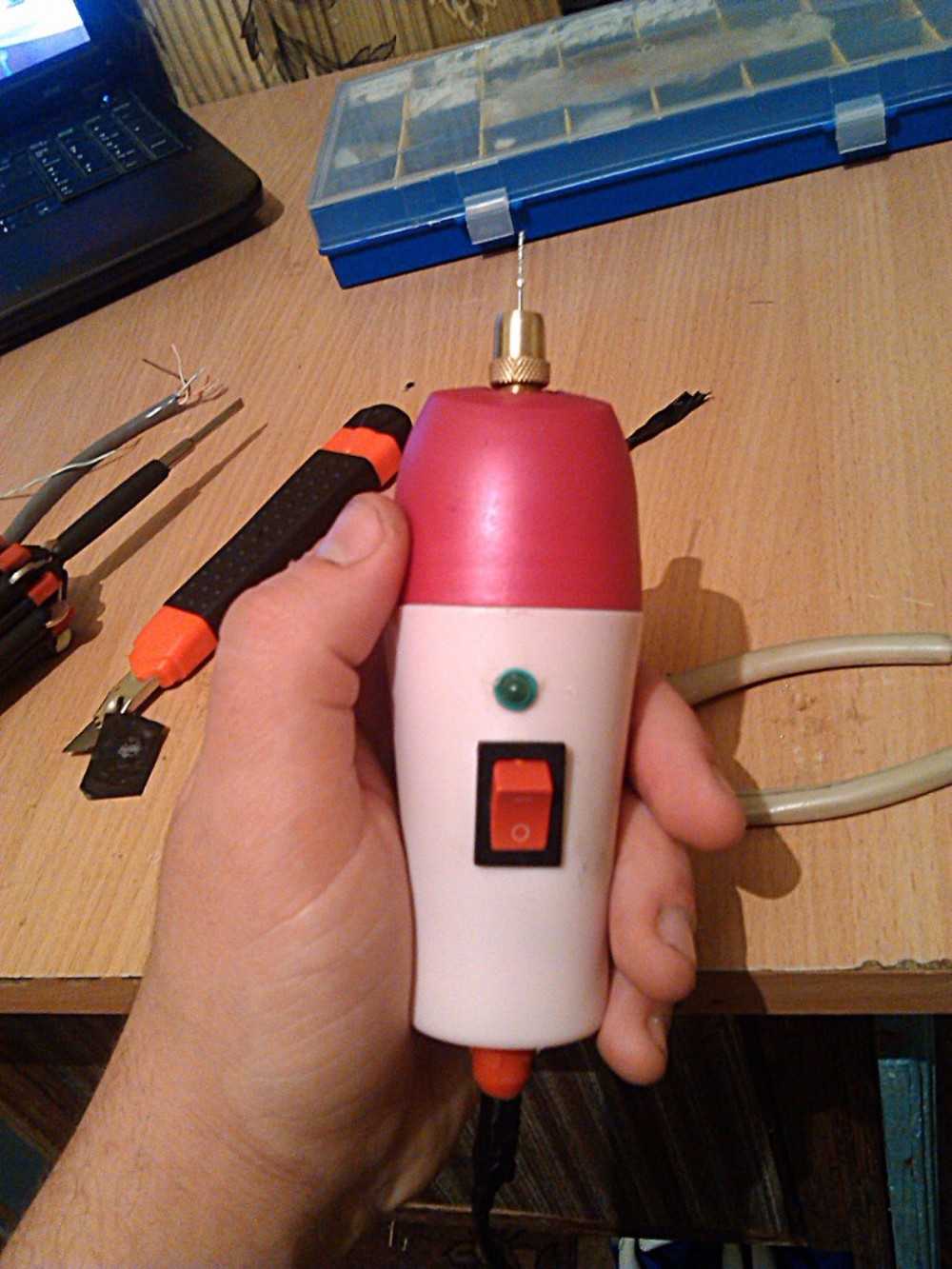

Способ №3 – Идея с антиперспирантом

Ну и последний вариант самодельной мини дрели, который мы хотели бы предоставить читателям Сам Электрика – с использованием кассетного моторчика и емкости от антиперспиранта. Преимущество данной модели в том, что она управляется отдельно выведенной кнопкой включения/отключения и имеет удобный корпус. Питаться такая самоделка будет от обычного блока питания, который нужно подобрать исходя из характеристик мотора.

Итак, сначала Вам нужно будет подготовить следующие материалы:

моторчик от магнитофона;
подходящая цанга со сверлом;
использованный антиперспирант;

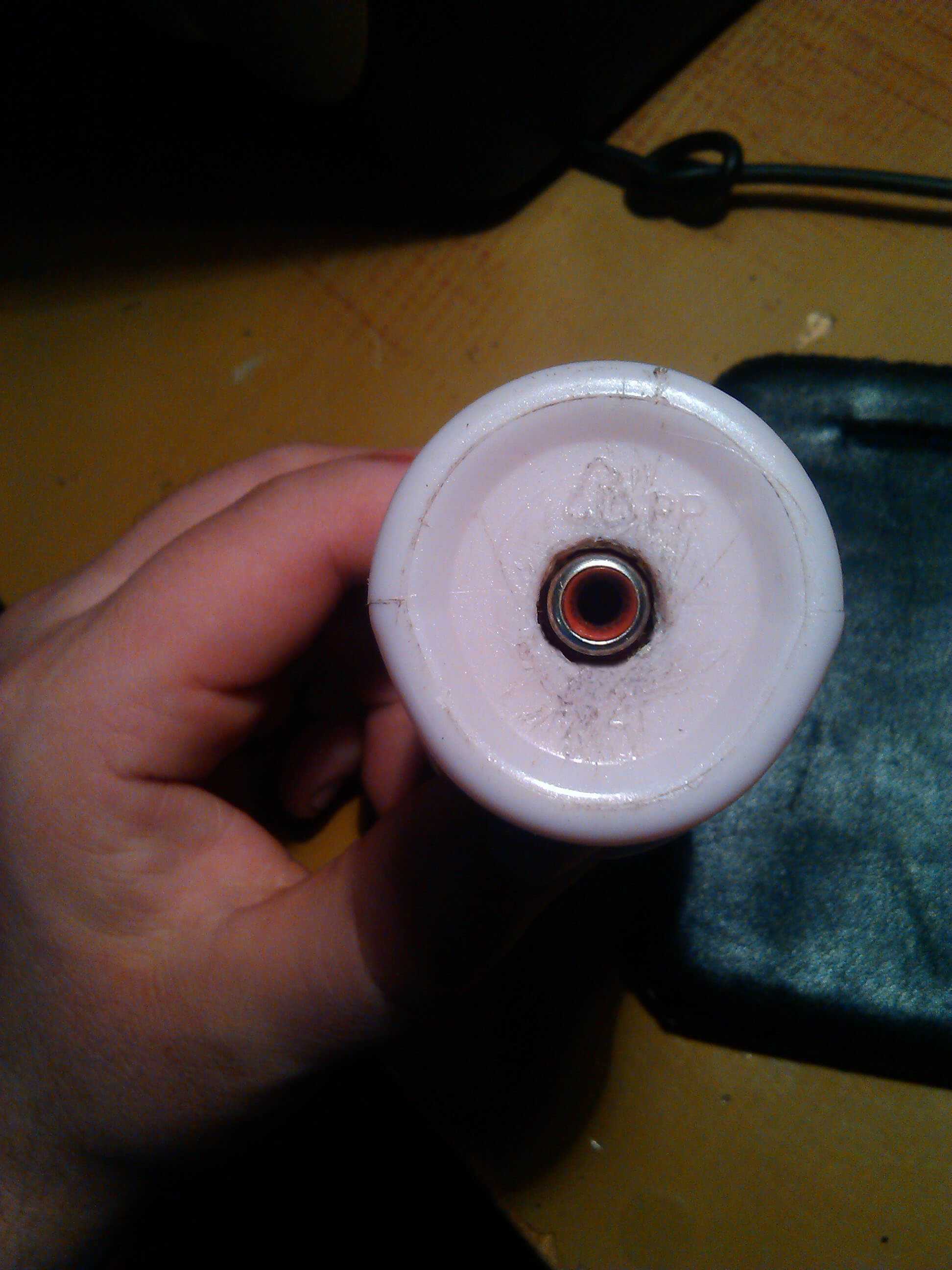

гнездо RCA для подключения питания и ответная часть для него;
блок питания;
выключатель от старой переноски.

Первым делом нужно сделать мини дрель по инструкции, предоставленной в самом начале: посадить цангу на вал и закрепить болтами. Далее корпус моторчика устанавливается в антиперспирант. Как видно по фото, размеры идеально подошли для установки детали. Если мотор имеет свободный ход внутри корпуса, закрепите его изолентой и термоклеем.

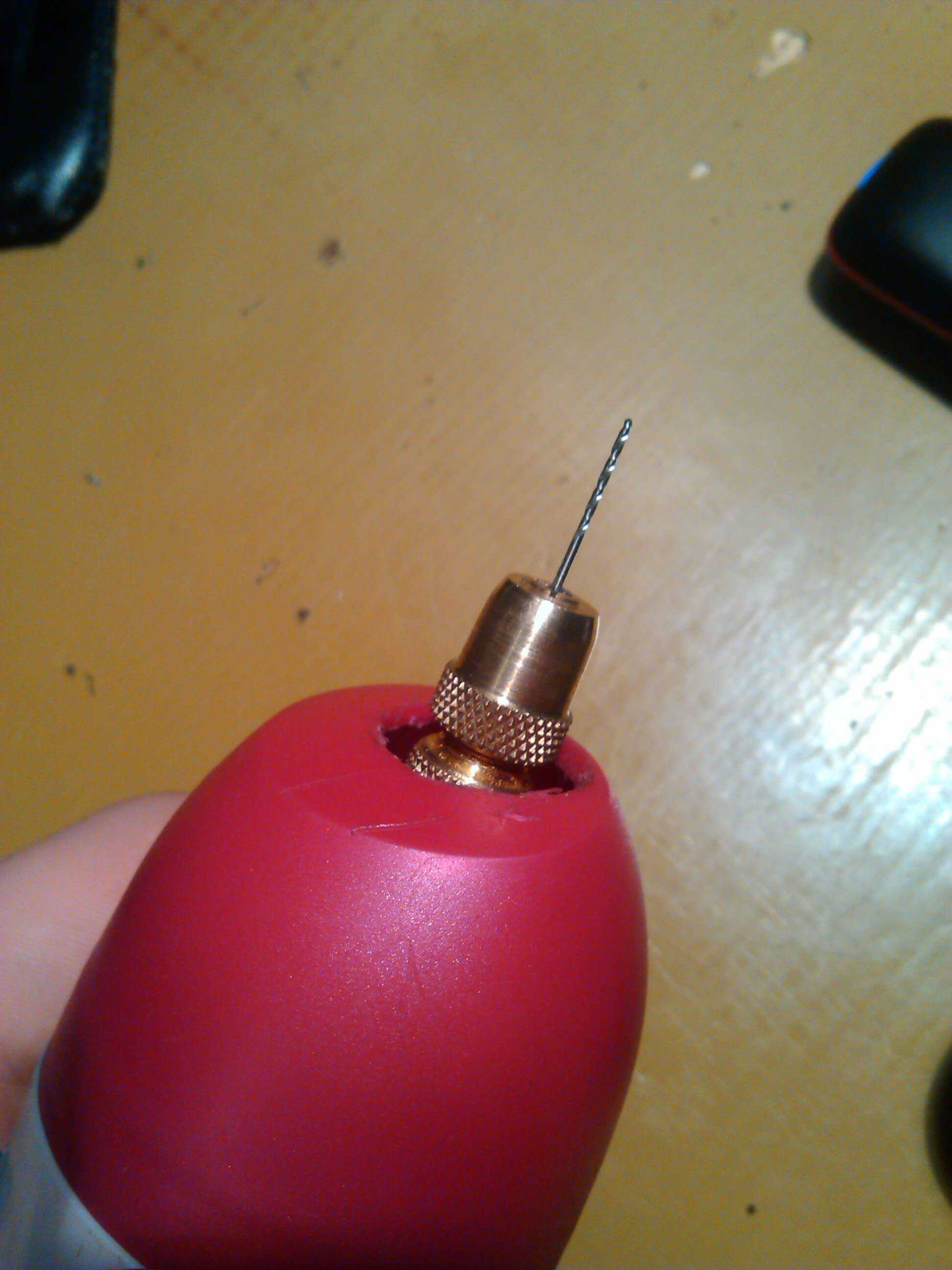

После этого в верхней крышке нужно просверлить отверстие под выход цанги либо самого сверла. В то же время в дне нужно сделать отверстие под разъем для питания. С помощью канцелярского ножа необходимо также вырезать окошко под выключатель, после чего спаять все элементы цепи последовательно и установить их на удобное для вас место.

Преимущество такого варианта самодельной мини дрели заключается в удобном управлении, маленьких размерах и стильном внешнем виде. Рекомендуем в домашних условиях сделать именно этот вариант, потому что он самый удобный, безопасный и вместе с тем доступный.

Обзор различных идей по созданию

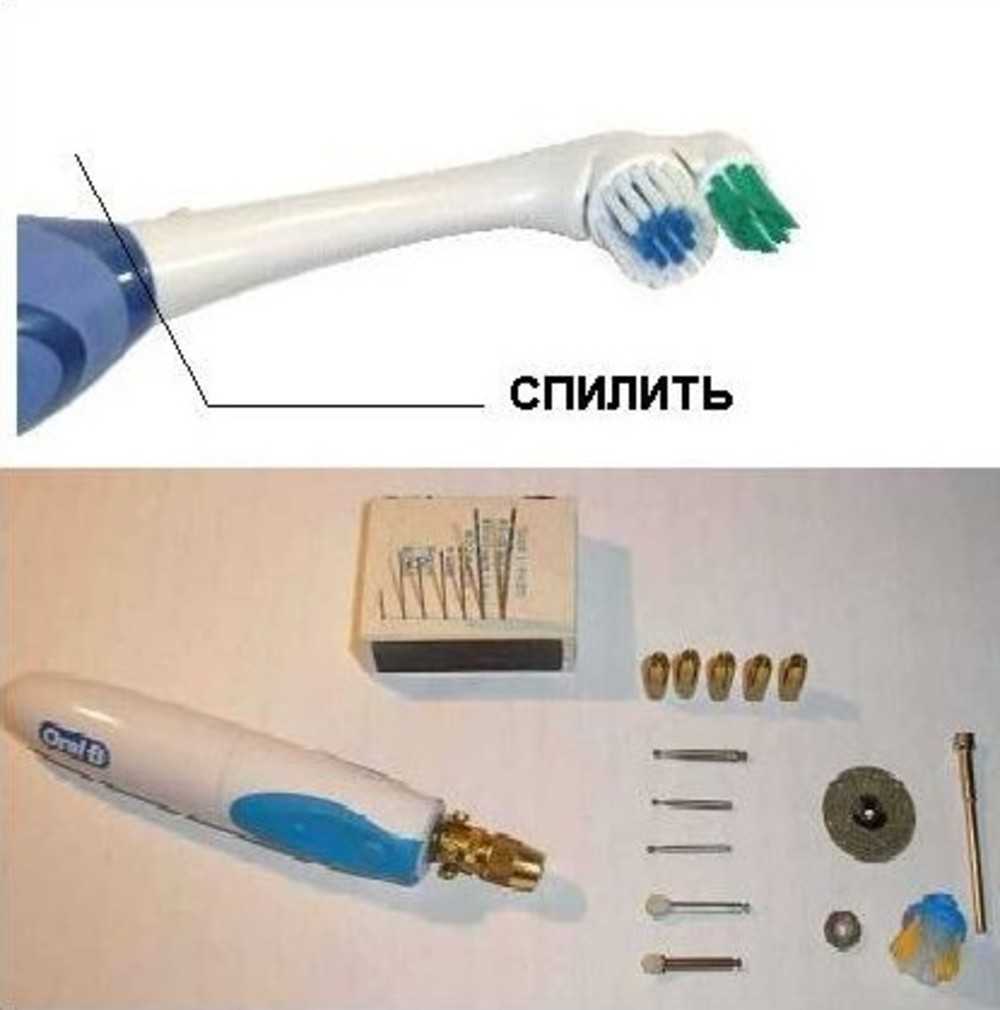

Устройство из зубной щетки

У щетки нужно спилить все детали, оставив только корпус. Затем необходимо соединить вал миниатюрного моторчика со сверлом при помощи цангового крепления. Цанговый зажим приобретается отдельно, при этом учитывается диаметр вала движка.

Патрон подходит для вала диаметром от 2 мм. Движок от щетки имеет меньший диаметр. Предварительно необходимо обточить каждый крепежный элемент до конусообразной формы. Это позволит подогнать диаметр вала движка к размеру крепления патрона.

Сверлильный аппарат можно изготовить из блендера, электрического маникюрного инструмента и прочих приспособлений.

Мини-дрель иногда комплектуется регулятором оборотов, другими опциями.

В видео показано, как изготовить оборудование.

Дрель с рыболовной катушки

Вот такая ручная микродрель своими руками можно назвать самой простой и эффективной. Если вы сделаете ее, тогда никаких проблем сделать отверстие у вас не будет. Дрель своими руками такого типа можно смело назвать лучшей, если что-то не заладится, вы с легкостью сможете все исправить.

Что нам нужно:

Катушка безынерционная.
Цанга либо старый патрон от дрели.
Термоклей.
Небольшое сверло.

Процесс сборки самодельной дрели из катушки можно разделить на два основных этапа?

В первую очередь мы должны демонтировать шпулю с леской, и отрезаем ось, которая нам не нужна. Вот так этого выглядит на фото.
Приклеиваем патрон или цингу на оставшийся шток. Можно использовать термоклей, но эффективней это будет сделать все с помощью холодной сварки.

Когда все засохнет, проверяем, как же работает наша мини дрель своими руками. Вот такое видео для вас мы нашли в сети, здесь каждый этап рассказан более подробно.

Мини дрель своими руками примеры и видео

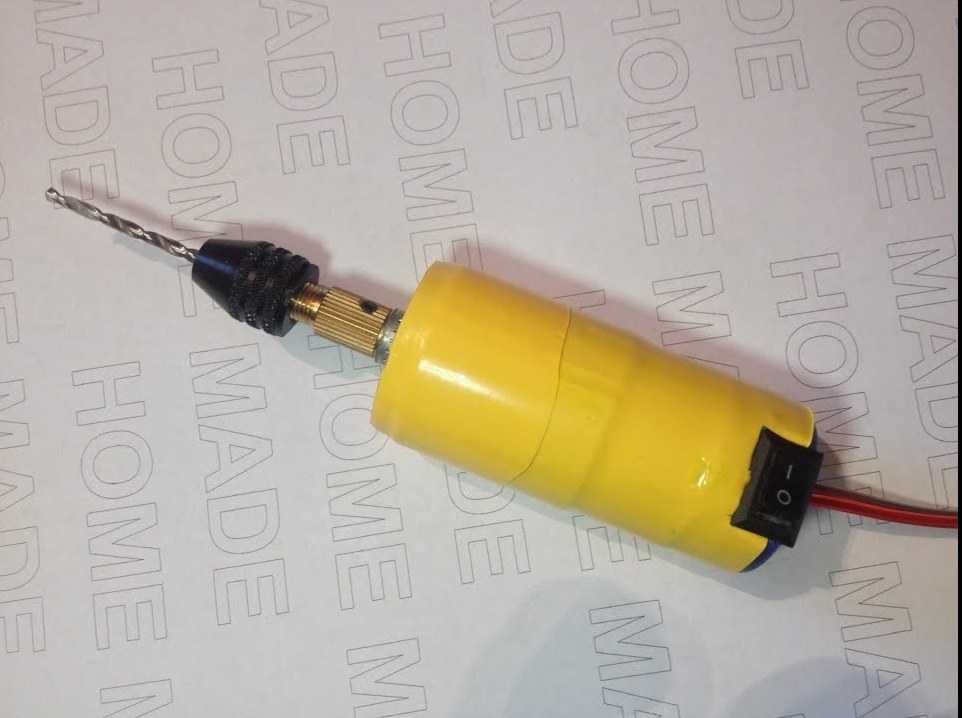

Полный аналог фабричного «дремеля»

Для изготовления понадобится моторчик с питанием 5V или 12V, который можно извлечь из сломанной детской игрушки, миниатюрного вентилятора, принтера, магнитофона, или просто купить на Aliexpress. Если дрель планируется использовать не только для сверления печатных плат, можно изготовить удобный корпус из полипропиленовой водопроводной трубы. Подбираем диаметр таким образом, чтобы мотор плотно держался за стенки. Вентиляция, как правило, проходит вдоль вала. Можно использовать пустую тубу из-под строительного герметика.

Торцевые заглушки выпиливаются из любого материала: например, ПВХ или акрила. Если двигатель достаточно мощный – зарядное устройство от старого мобильника не подойдет. Нужен запас по току хотя бы 3А (для 5 вольт). Хороший вариант – старый блок питания от компьютера (можно за копейки приобрести на радиорынке).

Цанговый патрон приобретается в магазине: отдел комплектующих для граверов и «дремелей». Если есть необходимость регулировки оборотов – можно изготовить схему самостоятельно, или приобрести готовый блок.

На иллюстрации китайский регулятор и блок питания от интернет-роутера (12V, 1,2A).

С помощью такого самодельного «дремеля» можно не только сверлить миниатюрные отверстия. Установив соответствующую насадку, вы сможете работать фрезой, шарошкой, или отрезным диском.

Конструкция

Внутри любой мини дрели шлифовальная машинка, то есть устройство для прямого шлифования. Все вышеперечисленные функции выполняются благодаря насадкам и режущим инструментам, устанавливаемым в патрон.

Существенное отличие конструкции от дрели стандартного размера – частота вращения шпиндельной втулки. Популярные модели ручных мини дрелей держат обороты от 10 до 30 тысяч в минуту. Из-за высоких оборотов нет нужды в креплении обрабатываемой заготовки, потому что из рук их не вырывает. Данная особенность очень удобна в работе с гравировкой, шлифованием.

Интересно, что мини дрель фирмы hammer укомплектована гибким валом, что позволяет использовать насадки в самых труднодоступных местах без лишнего дискомфорта. Очень удобно использовать гибкий вал, когда дрель не нужно держать в руке. Для этого электроприбор подвешивают на специальной подставке. Такой подход освободит руки, уменьшит вибрацию и общий уровень шума.

Способ №3 – Идея с антиперспирантом

Итак, сначала Вам нужно будет подготовить следующие материалы:

моторчик от магнитофона;
подходящая цанга со сверлом;
использованный антиперспирант;
гнездо RCA для подключения питания и ответная часть для него;
блок питания;
выключатель от старой переноски.

Обзор различных идей по созданию

Из шариковой ручки

Для изготовления сверлильного приспособления из шариковой ручки не нужны электрические элементы, не требуются навыки работы с электроинструментами.

Необходима шариковая ручка с автоматическим механизмом, термоклей, палочка с перемычками на конце, при помощи которой происходит вращение сверла, сверло необходимого типоразмера. Основная нагрузка ложится на корпус, поэтому нужно выбирать образцы из металла или плотного пластика.

Процесс сборки

Шариковую ручку полностью разбирают. В нижнюю часть корпуса, из которой обычно выходит стержень, вставляют сверло. Хвостовик фиксируется в отверстие на палочке. Чтобы вся рабочая конструкция инструмента стала единым механизмом, детали фиксируют к внутренним стенкам корпуса термоклеем. Процесс сверления будет выполняться посредством механического воздействия на палочку, служащую рукояткой устройства.

Самодельная цанга-муфта простейшей конструкции

Простейшая цанга, работающая по принципу соединительной муфты, может быть изготовлена из стальной проволоки диаметром 1 мм. Следует иметь в виду, что цанга предложенной конструкции не является универсальным зажимным устройством и может быть использована только для сверл одного диаметра

При этом важно, чтобы поперечный размер применяемых сверл максимально точно соответствовал диаметру выходного вала приводного электродвигателя. Кроме того, важно учитывать, что использовать такой цанговый зажим можно только при сверлении материалов, обладающих невысокой вязкостью

Самодельный зажим из проволоки

Для изготовления цанговой муфты предложенной конструкции потребуются следующие расходные материалы, приспособления и инструменты:

цилиндрическая болванка из металла, диаметр которой соответствует диаметрам выходного вала электродвигателя и сверла;
проволока из стали;
электрический паяльник;
флюс для пайки.

Процесс изготовления

Когда вы подготовили корпус и сердцевину, можно приступать к непосредственно сборке дрели своими руками:

Поместите в баночку соединённые друг с другом патрон с моторчиком. Это нужно делать так, чтобы провода, которые торчат из патрона, затем разместились в крышке баночки.
Когда патрон целиком войдёт в банку, зафиксируйте его. Для этого залейте пустоты по бокам термоклеем, и дождитесь, пока он полностью схватится.
Закрепите выключатель на крышечке и присоедините к нему провода питания. Его тоже можно посадить на клей.
Присоединяем все провода к выключателю, схема присоединения используется стандартная. Можете для точности использовать амперметр.
После присоединения проводов, их нужно изолировать при помощи изоленты или термоклея.
Прикручиваем крышку к баночке и с другой стороны крепим сверло.

Готовая мини-дрель хороша тем, что она может работать как на батарейках, так и от электрического питания. Мы рассмотрели вариант сборки универсальной модели.

Естественно, что не имея навыков работы с электричеством, собрать такую дрель своими руками будет крайне непросто. Ниже предлагаем вам рассмотреть варианты сборки более простых дрелей для мелких бытовых нужд.

Как собрать своими руками дрель на основе корпуса ручки

Для её изготовления вам потребуются такие материалы: шариковая ручка-автомат; сверло с требуемым диаметром; термоклей; прочная палочка с ручками на конце, с помощью которых её можно вращать.

Особое внимание уделяйте выбору ручки для изготовления будущей дрели, а конкретно, её корпусу, поскольку при работе основная нагрузка будет приходиться именно на корпус. Требования к корпусу ручки такие:

Требования к корпусу ручки такие:

он должен быть максимально прочным, чтобы выдерживать нагрузки;
оптимальный вариант – корпус на основе качественных металлов;
если нет ручки с металлическим корпусом, выбирайте ручку на основе толстой пластмассы.

Процесс сборки выглядит следующим образом:

Разбирайте ручку до того момента, пока от неё останется только один корпус.
Нижняя часть корпуса, откуда обычно торчит стержень для письма, нужно открутить.
Вместо этой части, вставьте в корпус сверло таким способом, чтобы его рабочая часть торчала из-под нижней части, а вторая часть была вставлена в отверстие, которое есть в палочке.
Палочка вставляется в корпус одновременно со сверлом.
Чтобы конструкция дрели была целостной, её фиксируют к стенке корпуса с помощью термоклея.
Когда вы будете крутить механизм за специальные ручки, будет вращаться сверло, обеспечивая нужную работу посредством нажатия на корпус ручки.

https://youtube.com/watch?v=kKLL_tvTc94

Второй вариант — Самостоятельная сборка + (2 видео)

Если поставлена задача — сделать своими руками миниатюрный инструмент, то необходимо изначально подобрать электропривод. В качестве электропривода подойдет моторчик от различных устройств – принтера, старого кассетного магнитофона или от обычной детской электрифицированной игрушки.

В зависимости от мощности электродвигателя можно строить мини болгарку по двум направлением. Первое направление – это использование сетевого источника питания. Например, от старого мобильного телефона. Второе направление предусматривает полностью автономную модель из моторчика, который будет приводиться в действие от батареек или аккумуляторов.

Разница между двумя направлениями в конструкции корпуса. В первом случае место потребуется только для электродвигателя, а во втором надо будет установить батарейный отсек.

Для корпуса очень удобно применить отрезок трубы ПВХ. Если ее диаметр несколько больше диаметра электродвигателя, то на двигатель можно подмотать изоленту. Закрепить двигатель можно с помощью клеевого пистолета.

В качестве заглушек можно использовать пробки, которые одеваются на трубы ПВХ при транспортировке и хранении. В передней пробке необходимо проделать отверстие под вал двигателя, а в задней под провод питания. На корпусе надо закрепить разъем подключения питания и выключатель.

Идеальным вариантом будет возможность закрепить на валу какой-нибудь цанговый зажим. Это позволит использовать стандартные боры, сверла и нестандартные мини фрезы и диски. Если установить цанговый зажим не получится, то можно соединить вал и режущий инструмент с помощью двойного контакта из электрической колодки.

Подобным путем можно изготовить корпус и для мини болгарки с автономным питанием. Только после установки в него двигателя, необходимо установить и блок батарей. Провода от батарей будут подключаться через выключатель, установленный на корпусе.

В обоих случаях на мини болгарках можно использовать и самодельный инструмент и стандартный промышленный – боры и сверла.

https://www.youtube.com/watch?v=8wihkqVEz1k

Простые мини-дрели

Многие люди, которые не хотят выкладывать значительную сумму денег за готовый инструмент, часто спрашивают, как сделать мини-дрель своими руками.

Можно изготовить механическую маленькую дрель самостоятельно, используя старую катушку для удочки.

Для этого нужно с катушки убрать шпулю (сердечник в виде цилиндра, на который наматывается леска) и обрезать торчащую металлическую ось до нужного размера. Затем к выступающему штоку нужно приклеить старый патрон от обычной дрели или цангу.

Видео:

Цанга представляет собой приспособление для зажима в небольшом патроне деталей круглой формы, в этом случае зажимать нужно будет сверло.

Прикрепить цангу к оси катушки можно при помощи холодной сварки или термоклея. После того как клей или сварка высохнут, в цангу можно вставлять маленькое сверло и приступать к работе.

Крутя ручку катушки, механизм придает вращение цанге со сверлом, тем самым получаются отверстия в нужном материале.

Нужно учитывать, что держать полученную мини-дрель нужно строго перпендикулярно просверливаемой поверхности, в противном случае есть риск сломать сверло. Сильно давить на инструмент тоже не рекомендуется.

Сделать своими руками мини-дрель еще можно, используя старый моторчик от проигрывателя компакт-дисков.

Чтобы запустить двигатель, нужен либо подходящий блок питания, либо батарейка (или несколько более маленьких). Цангу нужно прикрепить к валу моторчика при помощи холодной сварки или клея.

Нужно отметить, что диаметр вала моторчика обычно составляет 1,5 миллиметра. Иногда встречаются моторчики с диаметром вала 2,3 миллиметра.

Этот размер нужно учитывать при выборе цанги, поскольку вал должен входить в отверстие плотно, без зазоров. В противном случае при сверлении будут вибрации, которые рано или поздно выведут механизм из строя.

После того как цангу одели на вал, нужно прикрепить к моторчику провода, которые будут идти к источнику напряжения. Провода лучше всего припаять, что улучшит прочность крепления.

Затем можно вставить в цангу сверло и начать работу. Моторчик может начать крутиться в противоположную (не ту, что нужно) сторону, в этом случае необходимо поменять провода местами, иначе никакого сверления не будет.

По такому же принципу можно собрать мини-дрель своими руками, используя моторчики от других электроприборов.

При использовании моторчика от маленькой стиральной машинки мини-дрель получится более мощной, и в нее можно будет вставлять сверла большего диаметра.

Еще неплохим вариантом будет моторчик от электрической бритвы, неисправного шуруповерта, принтера или вентилятора.

Мини-дрель можно оставить как есть, и она будет справляться со своими функциями, а можно поместить моторчик и цангу в пластиковый корпус, таким образом держать инструмент будет гораздо удобнее.

Сфера применения

Мини-дрель широко используется для выполнения разных задач.

Создание отверстий в пластике, платах для микросхем и иных предметах. Разумеется, толстое железо приспособление просверлить не сможет, но чтобы проделать отверстие в листе толщиной до одного миллиметра, силенок хватит.
Завинчивание и отвинчивание винтов с маленькой шляпой и резьбой. Подобный крепеж попадается главным образом на автоматах (выключатели), щитах электрической проводки, в оргтехнике, а также в маломощных электрических двигателях небольшого размера.
Оснащенная специальными насадками, она может употребляться в роли гравера либо шлифмашины, для этого в ее патрон ставятся шаровидные насадки с шероховатой рабочей плоскостью. В ходе вращения насадка обрабатывает деталь либо наносит необходимый рисунок.

Это основные сферы, где практикуется мини-дрель, но, помимо них, обширное применение она обрела в быту, к примеру, для обработки (зачистки) двух склеиваемых предметов из пластмассы либо стекла. При подготовке стыков оба изделия зачищаются, после этого поверхности подгоняются так, чтобы куски вплотную примыкали друг к дружке.

Из старого магнитофона

Еще одной основой мини-дрели может послужить вращавший CD болванку электромоторчик видавшего виды плеера или магнитофона. Стандартный моторчик таких устройств работает от 6В напряжения поэтому, возможно, потребуется дополнительно приобрести портативный блок питания или соорудить крепление для аккумулятора или батарейки.

С помощью двух припаянных проводков силовой блок (через кнопку-переключатель или без него) прикрепляется к моторчику и фиксируется скотчем или клеем в самодельном трубкообразном корпусе. После этого на вал закрепляется все тот же цанговый патрон, который удерживает сверло.

Из чего изготовить

В сети интернет можно найти массу видео материалов по изготовлению самодельных моделей мини устройств. Наиболее популярные конструкции мини дрелей представляют следующий список:

МД из электрического патрона.
Полный аналог фабричного «дремеля».
Дрель из зубной щётки.
МД из привода принтера.
Экономный вариант без корпуса.
Вторая жизнь старому магнитофону.
Идея с антиперспирантом.

МД из электрического патрона

В каждом доме найдётся электрический патрон для лампочки. Из него можно изготовить корпус. Встречаются стандартные патроны и корпуса для лампочек-миньонов. И те, и другие пригодны для самоделок. Всё зависит от внешнего диаметра электродвигателя.

Изготовление происходит следующим образом:

Сердцевину фурнитуры удаляют.
Отвинчивают заднюю крышку.
Внутрь корпуса вставляют моторчик, боковую поверхность которого покрывают термоклеем или холодной сваркой.
Подгоняют толщину вала под размер отверстия цангового зажима.
На переднюю часть корпуса клеят полимерную крышку от пластиковой ёмкости. Предварительно в крышке вырезают отверстие для прохода штока мотора.
Патрон крепят к валу фиксаторным поперечным винтом.
Провода двигателя продевают через отверстие в привинченной крышке, которые затем соединяют с выходными клеммами выпрямителя.
Если удастся поместить в задней крышке электропатрона микровыключатель, то пользоваться дрелью будет удобно.

Обратите внимание! Регулятором выпрямителя меняют силу тока и величину напряжения, тем самым увеличивают или снижают скорость вращения функциональной насадки. При этом не нужно забывать, что при превышении допустимых показателей тока возникает риск «спалить» двигатель

Полный аналог фабричного «дремеля»

Мини дрель часто называют дремелем по названию фирмы «Dremel» – ведущего производителя данного вида электроинструмента. Сделать самоделку, полностью аналогичную модели «Dremel», практически невозможно.

Всё зависит от мастера в плане подбора запчастей. Изготовление самоделки в условиях домашней мастерской никогда не сравнится с профессиональным производством МД. Хотя при определённом старании можно достичь некоторых успехов в этом направлении.

Совет. Не надо вслепую копировать модель промышленного изготовления. Лучше приобрести готовый инструмент.

Дрель из зубной щётки

Те, кто пользовался электрическими зубными щётками, знают, как быстро чистящие насадки приходят в негодность, а новые щётки невозможно найти в продаже. Если таковая завалялась в домашнем хозяйстве, то это подходящий вариант сделать мини дрель.

Сложность изготовления состоит в удалении вибратора и установке патрончика на вал движка. Устройство питается от батарейки или от аккумулятора 18650. Такое устройство не будет обладать большим количеством оборотов вала моторчика. Зато МД будет хорошо служить в качестве гравёрного инструмента.

Динамо-машина из привода принтера

Старый принтер – прекрасный «поставщик» деталей для изготовления мини дрели. Из устройства извлекают электродвигатель и блок питания. Если вал электромотора слишком толстый, его обтачивают на точиле. Двигатель включают и подносят к абразиву. Регулярно меряя диаметр, обточенный шток подгоняют под проём цангового патрона. Выполнив все работы по установке корпуса, креплению патрона, монтажу концевого выключателя, прибор подключают к блоку питания. После этого остаётся установить нужную функциональную насадку и приступить к работе.

Движок от старого принтера

Экономный вариант без корпуса

Чтобы не заниматься поиском подходящего изделия для корпуса дрели, двигатель оборачивают термоусадочной плёнкой в 2 слоя. Прогретое покрытие плотно охватывает боковую поверхность моторчика, создавая тем самым надёжную изоляцию электроинструмента.

Мини дрель без корпуса

Вторая жизнь старому магнитофону

У бережливого хозяина можно найти старый магнитофон или плеер. Если звуковоспроизводящее устройство выполнено в стационарном виде, то используют блок питания, как и в предыдущем случае.

Движок от плеера тоже приспосабливают для вращения патрона с насадкой. Прибор будет мобилен, так как в блок питания вместо батареек помещают мощные пальчиковые аккумуляторы.

Электродвигатель от магнитофона

Идея с антиперспирантом

Корпус от использованного шарикового дезодоранта вполне пригоден для изготовления мини дрели. Преимуществом данного варианта является форма пластикового флакона. Он сделан так, чтобы было удобно и крепко держать в руке.

Корпус шарикового дезодоранта

Дополнительная информация. При изготовлении корпуса МД нужно стараться кнопку включения установить в зоне доступности большого пальца руки работника. Это создаст дополнительную комфортную опцию управления прибором.

Инструменты и материалы

Потребуется:

электрический патрон,
двигатель,
пластиковая тара от мыльных пузырей,
острый нож,
термоклей,
изолента,
паяльное устройство,
тумблер.

Подготовительные работы

Для изготовления корпуса в крышке от баночки из-под мыльных пузырей разогретым паяльником необходимо проделать отверстие диаметром немного больше диаметра основания сверла. Дно тары нужно удалить. Из моторчика и патрона сооружается сердцевина инструмента. Двигатель подходящей мощности можно взять из старого оборудования. Прежде чем скрепить движок и патрон, их обезжиривают ацетоном. Скрепляют методом холодной сварки или горячим клеем.

Сборка

Работа выполняется в несколько этапов. Сначала патрон с моторчиком помещают в пластиковую тару из-под мыльных пузырей.

Провода, выходящие из электрического патрона, должны разместиться в крышке корпуса.

Патрон закрепляют термоклеем, промазывая боковые пустоты. Дожидаются высыхания связующего материала.

Клеем прикрепляют тумблер к крышке, подсоединяют к нему провод подачи питания по стандартной схеме. При необходимости используют амперметр. Изоляция выполняется изолентой или термоклеем. Крышка прикручивается к тубе, с ее обратной стороны фиксируется сверло.
