Коммутация RGB-ленты и её нюансы

RGB – многоцветная светодиодная лента, включает в себя чипы трёх оттенков. Они способны светиться красным, зелёным и синим цветом. Именно эти три цвета, как известно, и являются основой всех семи оттенков радуги.

ФОТО: vid-stroy.ruRGB-ленты позволяют создать особую атмосферу

Попробуем понять, какие нюансы имеет подключение RGB-ленты к контроллеру и сети.

Пошаговая инструкция подключения RGB-ленты

Для удобства читателя, рассмотрим варианты коммутации в табличной форме.

Иллюстрация Описание действия
Первая схема – самое простое подключение, где лишь одна RGB-лента длиной не более пяти метров. Как можно увидеть, здесь (в отличие от монохромной) уже 4 контакта – командный (плюсовой) и 3 идущих на различные цвета светодиодов
Собранная схема будет выглядеть так. Чётко видны контакты, к которым производится подключение
Как видно из маркировки, контроллер способен выдерживать до 144 Вт нагрузки. А значит, можно подключить дополнительные ленты, скоммутировав их параллельно
И всё же, во избежание излишней нагрузки, при монтаже дополнительных полос лучше использовать специальные устройства, называемые усилителями
Вот пример схемы, с включённым в неё усилителем. По сути, здесь нет особых сложностей, и собрать её сможет даже школьник
Дополнительное облегчение работы контроллера обеспечит дублирование усилителей на каждую из светодиодных лент. Главное здесь – не переусердствовать. Не стоит забывать про блок питания и его выходную мощность
Если же блок питания слабоват, его также можно продублировать, обойдясь при этом одним контроллером. Это позволит подключить большее количество светодиодных лент, которые будут управляться с одного пульта ДУ

Подробнее мастер-класс по подключению RGB-ленты можно посмотреть в этом видео.

Правила подключения

Подключение таких световых приборов отличается от монтажа обычного осветительного оборудования. Такие устройства работают от постоянного напряжения 12 или 24 В, и для его генерации необходимо приобрести блок питания. Также порядок подключение такого освещения отличается для монохромных лент и многоцветных светодиодных приборов.

Подключение одноцветной светодиодной ленты

Процесс подключения светодиодной ленты очень прост: достаточно подключить выводы из блока питания к светодиодной ленте и прибор начнёт светиться ярким светом

На этом этапе монтажа светодиодных лент важно не допустить нарушения полярности подключаемых проводов, как правило “+” всегда в таких выводах имеет красный цвет, а “-” будет либо синего, либо чёрного цвета

При подключении такого светового прибора не стоит слишком сильно изгибать ленту, максимальный радиус должен быть не более 2 см.

Во время проведения паяльных работ следует соблюдать осторожность, чтобы не повредить тонкие медные токопроводящие дорожки. Паяльник для этой цели лучше использовать мощностью не более 40 Вт.. При осуществлении монтажа такого устройства общей длиной более 5 метров, запрещается последовательное соединение элементов

При осуществлении монтажа такого устройства общей длиной более 5 метров, запрещается последовательное соединение элементов.

Если требуется подсветка большей длины, то монтаж осуществляется параллельным подключением отрезков светодиодных устройств длиной 5 или менее метров к блоку питания.

Если требуется плавное изменение яркости прибора, то применение диммеров в электрической схеме позволит легко осуществлять управление свечением монохромных светодиодных лент.

Подключение полноцветных светодиодных приборов

подключение RGB ленты с одним блоком питания

Если требуется подключить многоцветную светодиодную ленту, то необходимо приобрести RGB-контроллер, который будет управлять свечением такой прибора.

подключение RGB усилителя

При осуществлении монтажа обычно не возникает никаких сложностей, но некоторые моменты в установке лент следует рассмотреть более подробно:

  1. При выборе RGB-контроллера следует правильно подобрать устройство по напряжению питания и мощности.
  2. Рабочее напряжение, которое необходимое для питания светодиодных приборов обычно составляет 12 или 24 В.
  3. Мощность контроллера должна быть равна мощности всех светодиодов. Рассчитать общую мощность, которая понадобится для питания многоцветной светодиодной ленты очень просто. Для этого необходимо мощность 1 метра ленты умножить на общий метраж. В результате получится показатель мощности блока питания, который следует установить вместе с этим светотехническим прибором. Например, если мощность 1 метра равна 15 Вт, а общая длина устройства составляет 10 метров, то блок питания должен быть мощностью не менее 150 Вт. Для того чтобы трансформатор не работал на пределе своей мощности, следует подобрать модель с запасом показателя мощности на 20%.
  4. При монтаже многоцветной световой установки не рекомендуется устанавливать в одну линию более 5 метров, в этом случае наиболее удалённые от блока питания светодиоды будут излучать намного меньше световой энергии. Если есть необходимость в более длинных конструкциях, монтаж следует осуществлять параллельно.
  5. При осуществлении монтажа приборов общей длиной более 20 метров, необходимо подключить в схему питания светодиодов RGB – усилитель, который позволяет запитать светодиодные ленты большой мощности. При этом не происходит уменьшения свечения светодиодов, а нагрузка на блок питания заметно снижается.

Как подключить более 5 метров ленты?

Некоторые монтажники при подключении ленты больше 5 м делают ошибку, они подключают к концу первого отрезка 5-ти метровой ленты, начало второго куска.



Готовые наборы для
подсветки потолков



Соберем подсветку персонально под ваш
потолок. Качественно!

Доставим до двери в любой город
России.

Это делать категорически запрещено!
В случае такого подключения светодиодная лента будет работать в неправильном режиме, через первый 5-ти метровой отрезок будет идти большой ток и разогревать ее, что приведет к деградации светодиодов и их выходу из строя, а второй кусок ленты, подключенный в конец первого, будет недополучать ток и слабее светить. Такая конструкция работает, но не долго.
Есть два способа удлинить RGB-ленту.

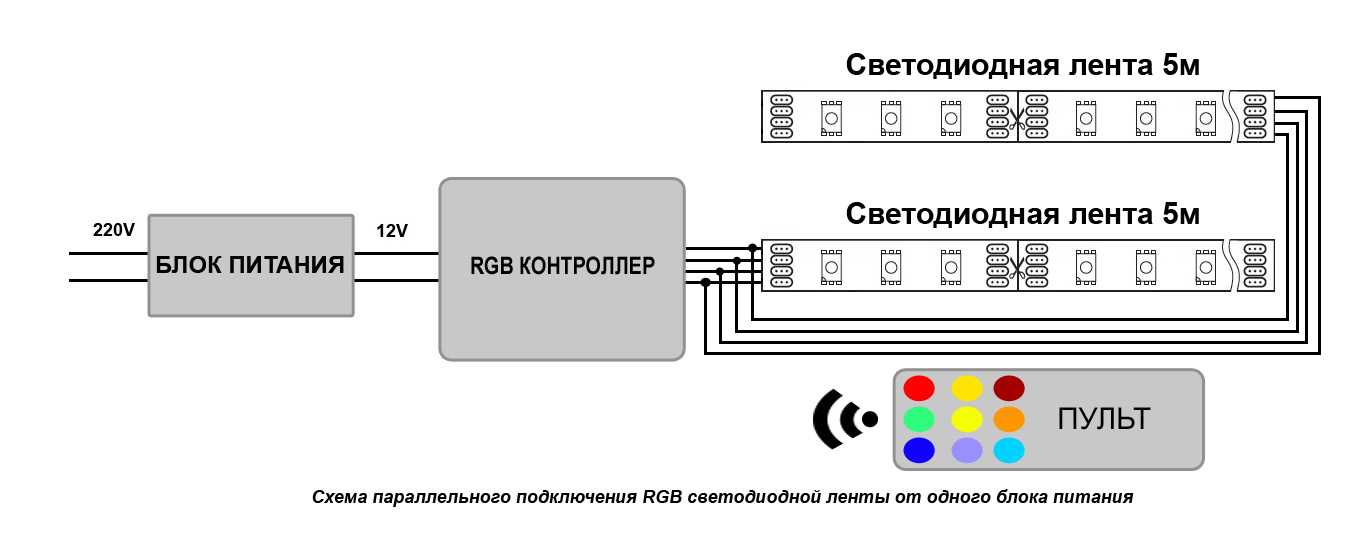

Схема подключения RGB-лент с одним блоком питания

Для этой схемы требуется Вам потребуется четырех жильный провод сечение 0.75мм2 и длиной 5м или 2 двухжильных провода.

Также важно учитывать, что мощность выходов контроллера должен быть больше суммарной мощности подключаемым к этим выходам лент, иначе выходы RGB контроллера выйдут из строя. Наш опыт показывает, что превышение мощности должно быть в 1.5 раза

Также и мощность блока питания должна быть больше суммарной мощности подключенных
RGB лент в 1.5раза. Увеличение мощности контроллера и блока питания влечет увеличение их
габаритов, а это в свою очередь трудности при установки их в потолочные ниши

Наш опыт показывает, что превышение мощности должно быть в 1.5 раза.
Также и мощность блока питания должна быть больше суммарной мощности подключенных
RGB лент в 1.5раза. Увеличение мощности контроллера и блока питания влечет увеличение их
габаритов, а это в свою очередь трудности при установки их в потолочные ниши.

Поскольку, нужно предусмотреть специальное место для них еще на этапе ремонта,
это не очень удобно. Но есть другой способ, это не увеличение габаритов блока
питания и контроллера, а увеличение их количества при неизменных компактных
размерах, и использования RGB усилителя.

Схема соединения светодиодных RGB-лент с помощью RGB-усилителя

В этой схеме для подключения дополнительного отрезка 5-ти метровой ленты используется дополнительный блок питания и RGB усилитель. С выхода первого отрезка RGB светодиодной ленты сигнал мы заводим через 4 провода на вход RGB усилителя, а выход RGB усилителя подключаем к входу второго 5-ти метрового отрезка тоже через 4 провода.

Также к RGB усилителю подключаем второй блок питания.

Тут главное не перепутать провода, отвечающие за управления цветом RGB ленты. На ленте , например, провод отвечающий за красный цвет обозначен буквой “R” его нужно подключить к разъему RGB усилителя, обозначенного тоже буквой “R”. С оставшимися проводами поступить также.

Подключение RGB-усилителя

Мы советуем использовать вторую схему подключения, по сравнению с первой, у ней есть три преимущества

  1. Блоки питания значительно меньше и чтобы их спрятать нужно меньше места.
  2. С этой схемой можно использовать все контроллеры, которые есть в продаже, не надо искать контроллеры с мощными выходами.
  3. Можно подключать любое количество метража ленты.

    Чтобы было нагляднее ниже приведена картинка, подключения двух отрезков лент по 5 метров.

Еще раз. Если подключаем один отрезок ленты длиной 5 метров , то используем RGB контроллер и блок питания, на дополнительные 5м нужно брать еще один усилитель и блок питания.

Подключение двух RGB-лент

Если у вас нет времени заниматься выбором ленты, контроллеров, усилителей,
расчетом их мощности, состыковкой их друг с другом, поездками за ними,
разбирательством что куда подсоединять и пайкой проводов, их изоляцией, коммутацией.

Вы можете выбрать один из наших наборов, где мы всю
эту работу уже проделали. Вы осталось только приклеить ленту в
нужное место и включить вилку в розетку.
Какой бы вариант вы не выбрали, сами сделать подсветку или купить готовый комплект,
мы рады, если смогли помочь вам разобраться с подключением ленты.



Готовые наборы для
подсветки потолков



Соберем подсветку персонально под ваш
потолок. Качественно!

Доставим до двери в любой город
России.

  • Светодиодная лента для
    подсветки потолка
  • Как установить светодиодную ленту? Подробная инструкция

  • Как
    сделать так, чтобы потолок светился разным цветом?
  • Выбор блока питания для подсветки потолка

Популярные схемы подключения

Простота подключения цветной светодиодной ленты дает возможность провести эту работу самостоятельно при наличии небольшого уровня знаний и навыков в электротехнике. Если их нет, лучше пригласить специалиста.

Стандартная схема подключения

Для подключения к блоку электропитания контроллера при помощи коннекторов или пайки используется двухжильный провод, для подключения светодиодной полосы – четырехжильный. Сечение провода от 0,25 мм, более надежны соединения коннекторами. Система присоединяется к бытовой сети при помощи стандартной розетки.

Чаще всего неопытные электрики неверно соединяют оборудование. Следует соблюдать определенную последовательность: блок питания, управляющее устройство, светодиодная полоса. Если требуется усилитель, он подключается между контроллером и лентой.

У изделий эконом класса обязательно необходимо проверить места пайки с обратной стороны после отрыва скотча. Случаются, что они оголяются, после установки на металлический профиль происходит короткое замыкание, выводящее светодиодную ленту из строя.

Еще одна частая ошибка – подключение к одному блоку питания отрезка длиннее, чем 10 метров, в расчете на то, что недостаток мощности компенсируется усилителем. Даже при наличии запаса источник энергии и диоды долго работать не смогут.

Вариант подключения двух светодиодных лент

Если подключить 2 светодиодные полосы (10 м) последовательно, яркость свечения второго отрезка снизится.

Он подключается параллельно к усилителю, если у регулятора достаточно мощности. В противном случае необходимо купить дополнительный блок электропитания. К одному источнику подключается управляющее устройство, ко второму – усилитель. Дополнительный отрезок запитывается от усилителя, расположенного по близости (не нужно тянуть провода от регулятора до усилителя).

В итоге получаются 2 цепочки:

  • блок электропитания, контроллер, светодиодная полоса;
  • блок электропитания, усилитель, светодиодная полоса.

Подключение RGB ленты длиной в 20 метров

Для подключения длинной RGB ленты одного управляющего устройства может оказаться недостаточно. Если купить дополнительный, потребуется второй пульт. Синхронизировать работу такой подсветки сложно.

Гораздо удобнее приобрести 4 маломощных блока электропитания, соединить параллельно через диодный мост и подключить регулятор.

Если у контроллера достаточно мощности для 20-и метров, усилители из схемы исключаются. Отрезки подключаются к нему параллельно, монтируется общий источник электропитания.

Еще один вариант – присоединить к контроллеру отрезок 5 м, остальные включить в схему последовательно через отдельные блоки электропитания и усилители.

Монтаж и пайка проводов на светодиодной ленте

Можно переходить к монтажу самой ленты. Для этого ее нужно отмерить и разрезать на нужные куски. Сделать это можно не в любом месте, а только там, где нанесен пунктир или нарисованы ножницы.

После резки, провода можно припаять к специальным контактам на ленте. Для этих же целей, а также для соединения отдельных кусков ленты друг с другом можно применить и коннекторы.

Ищите минусовой контакт и подсоединяете туда провода черного цвета. К контакту плюс идет соответственно другой провод – красный. Не разогревайте паяльник до максимума, иначе легко пережжете подложку. Рекомендуемое время пайки — до 10 сек.

Противоположные концы также зачищаются и на них устанавливаются наконечники НШВИ.

Еще раз запомните, что для лучшего охлаждения укладывать светодиодную ленту нужно только на профиль из алюминия. Монтируется он заранее.

После всех этих работ все жилы проводов выводятся в одно место и подключаются к соответствующим питающим проводам, с соблюдением фазировки (плюсовых и минусовых контактов).

Подключение лучше всего выполнять через клеммы Wago.

На этом монтаж можно считать законченным и закрыть всю конструкцию потолочным багетом.

Источники — Кабель.РФ

Среди гибких осветительных конструкций светодиодная лента 12 В – самая распространенная. Низковольтный осветительный прибор удобен в применении и безопасен, но его нельзя подключать напрямую к сети.

Изготовление на основе из стекла

Более простым вариантом является изготовление из готовой светодиодной ленты. Это специальная самоклеющаяся лента, на которой расположены светодиоды. Гораздо дешевле выйдет купить ее в интернете. Стоимость обойдется примерно 3 доллара за 5 метров.

Подготовительные работы

Рассмотрим пример изготовления одной светодиодной панели, площадью 230 квадратных сантиметров. Нужно определиться, какой мощности светильник вы хотите получить. Мощность напрямую зависит от площади панели и количества светодиодов. Для изготовления вам понадобится:

  1. Светодиодная лента. Возьмем 5630 SMD LED 1 метр.
  2. Стекло 2 штуки. Площадь стекла равна площади вашей панели. В нашем примере 23 сантиметра на 10 сантиметров.
  3. Две полоски из пенопласта или изолона размером 2 сантиметра на 10 сантиметров, которые будут исполнять роль прокладки между стеклами.
  4. Лента для паяния, покрытая оловом и флюс в виде маркера для пайки. Продается в комплекте, легко найти в интернете. Стоимость около 10 долларов за комплект.
  5. Блок питания. Это устройство для преобразования напряжения 220В в 12В и подключения нашей панели к сети.

Для того, чтобы узнать какой мощности нам нужен блок питания, произведем простой расчет.

Мощность данной ленты 32 Ватта на метр. То есть 1 метр ленты потребляет 32 Ватта. Нужно учесть потери мощности в проводах, следственно прибавляем еще 30 процентов к 32 Ваттам. Получится 41,6 Вт. Округляем до целого числа. Получается блок питания мощностью 45 Вт.

Различают несколько типов блока питания. Каждый из них используется в зависимости от применения светодиодной ленты. Для самодельной панели можно использовать любой из них.

  1. Компактный герметичный;
  2. открытый;
  3. компактный сетевой.

Если вы используете открытый блок питания, то на входе 220В подсоединяем сетевой кабель (фаза, ноль и заземление), на выходе 12В контакты от ленты.

Процесс сборки

Разрезаем светодиодную ленту на равные части. Длиной около 20 сантиметров. На ленте есть указатели в виде ножниц, где нужно разрезать.

После начинаем наклеивать ленту на стекло. Наша задача соединить все плюсы с плюсами, а минусы с минусами. Для удобства можно клеить ленту размещая плюсы рядом друг с другом. Но это не обязательно, кому как удобно. Возможные схемы соединения показаны ниже.

Смазываем флюсом контакты и припаиваем провода по схеме. Два крайних контакта затем подключаются к блоку питания.

Существуют коннекторы, специальные переходники для крепления к блоку питания, а также разнообразные разъемы. Конец ленты прикрепляется к одному концу разъема, а другой подсоединяется к блоку питания. Можете подобрать такой разъем, если не хотите паять. К тому же внешний вид с таким разъемом будет намного лучше. Пример приведен ниже на фото.

Далее собираем лампу. По краям стекла со светодиодными лентами прикладываем уплотнитель и сверху накладываем второе стекло. Скрепляем конструкцию изолентой или скотчем. Поверхность стекла можно покрыть белой матовой краской для придания более товарного вида и равномерного распределения света.

Нужно понимать, что это условная схема, в которой упор сделан на малый бюджет. Данная панель собрана с целью показать как сделать led панель из подручных материалов.

Схема подключения

При подключении, дабы у вас не перепутались цвета, соблюдайте распиновку. От конца светодиодной ленты, уже как правило отходят припаянные отрезки разноцветных проводов.

Если их нет, придется припаять их самому. Сложного в этом ничего нет, но определенные нюансы все же существуют. Какие именно, описано в статье ниже.

При готовом 4-х пиновом коннекторе-разъеме папа-мама, подключение выглядит еще проще.

Таким образом соединяете все провода по своим цветам:

R-красный

G-зеленый

B-синий

V»+» — общий плюсовой провод

Что будет, если например подключить зеленый провод от Led ленты не к своему контакту на клеммной колодке, а к другому, например с надписью «B»?

В этом случае при нажатии на пульту на зеленую кнопку, у вас подсветка будет светиться не зеленым цветом, а синим. Что как понимаете, не очень удобно.

На этом же блоке, на клеммной колодке расположены контакты для подключения питания 12 или 24в. Самое главное здесь не перепутать полярность.

На клемму со знаком «+» должен приходить провод от плюсового контакта блока питания. На клемму «-» от минусового. Иначе можете что-нибудь спалить.

В принципе на этом все подключение можно считать завершенным.

Последовательность схемы здесь следующая:

блок питания

RGB музыкальный контроллер

светодиодная лента

Нажимаете кнопку ВКЛ на пульту и проверяете работоспособность самой ленты, переключая вручную все цвета. Далее ручкой отстраиваете чувствительность. Желательно добиться такого эффекта, чтобы контроллер на реагировал на голос и посторонние разговоры в помещении, зато хорошо срабатывал на басы, музыкальные звуки и мелодии.

Контроллер для RGB ленты

Считается, что многоцветную светодиодную полосу нельзя присоединить к источнику питания без контроллера. Его мощность выбирается, исходя из мощности ленты. Назначение этого прибора – создавать световые эффекты изменением яркости и цвета излучения. Для управления используется пульт, излучающий инфракрасные или радиоволны, или Wi-Fi. Более эффективно с точки зрения создания световых эффектов управление через интернет.

У большинства этих регуляторов 3 канала управления (отдельный на каждый цвет). Режимом работы подсветки можно управлять вручную или при помощи программ, заложенных в устройство. Анодом управляет микропроцессор, отключающий/подключающий цвета. К одному регулятору можно подключить полосу определенной длины (5 м или 2 отрезка по 5 м параллельно). Если параметр больше, в схему включается усилитель.

Нужно подобрать любые батарейки, которые способны дать напряжение, необходимое для конкретного светодиодного источника света, и спаять их (или поместить в специальный контейнер). На полосе с диодами указывается вольтаж, необходимый для одного метра. Данные по отдельным цепочкам доступны в справочниках.

Между источником света и блоком питания припаивается тумблер (плюс к плюсу). Такая лента может пригодиться так же при перебоях в подаче электроэнергии в городской квартире.

Правила подключения

Чтобы не испортить дюралайт и обеспечить исправно работающую подсветку необходимо соблюдать ряд правил.

  1. Сделайте все необходимые замеры заранее. Чаще всего длина ленты составляет 5 м, ее можно разрезать в специально обозначенных местах или удлинить, соединив несколько отрезков.
  2. Соблюдайте полярность, т. к. вы имеете дело с полупроводниковым устройством. В случае неправильного подсоединения светодиоды не загорятся, тогда нужно поменять подключение питающих проводов.
  3. Производите все манипуляции по установке на отключенном устройстве и проверяйте соединения перед включением в сеть.
  4. Монтируйте ленту на специальный профиль из алюминия или пластика, он выполнит роль теплоотвода и снизит риск быстрого перегорания.
  5. Выбирайте блок питания с запасом мощности минимум 30% для всей электрической цепи. Это нужно для того, чтобы БП не работал на своем пределе, тогда срок эксплуатации прибора будет дольше.
  6. Подключайте LED-ленту параллельно отрезками не более 5 м каждый. При последовательном соединении нагрузка будет больше допустимой, устройство не будет работать исправно, также проявится неравномерность свечения диодов.

Светодиодную ленту следует монтировать на алюминиевый профиль, который выполняет роль теплоотвода.

Основные выводы

Выгодно светодиодные RGB ленты использовать там, где требуется экономия электроэнергии и расходов на обслуживание. В жилом доме эти источники позволяют сделать атмосферу более уютной и реже менять лампочки.

При подключении обязательно необходимо соблюдать некоторые меры безопасности:

  • соблюдать полярность;
  • подбирать электропитание в зависимости от условий эксплуатации (запыленности, уровня влажности);
  • купить устройство для электропитания с запасом мощности и выходным напряжением, соответствующим вольтажу ленты;
  • несколько отрезков подключать параллельно;
  • соблюдать требования по параметрам сечения проводов;
  • включать в схему усилитель, если мощность управляющего устройства слишком низкая;
  • резать RGB только в местах, обозначенных производителем;
  • при использовании для подключения пайки температура паяльника не должна превышать 260оС;
  • несколько источников питания соединять по катоду.

Если кто-то уже подсоединил пультом отрезок RGB, при использовании второго контроллера для других отрезков требуется второй пульт.

При правильно составленной схеме и грамотном подборе оборудование подключение не создает проблем. Если путаются провода, ничего не горит, просто подсветка не работает так, как задумано. Нужно проверить свет проводки и исправить ошибки. Хуже, если путается полярность. Такая ошибка может вывести светодиодную систему из строя.
