Лазерный уровень и нивелир своими руками

Пошаговая инструкция по изготовлению лазерного уровня

Усовершенствуем детскую лазерную указку. Необходимо открутить ту часть указки, на которой нет вставок с рисунком. Отверстие нужно заклеить картоном и четко по центру сделать маленькое отверстие, после чего надеть обратно колпачок. Теперь если навести указку на поверхность, то лазерная точка будет более четкой.
Ровную палку необходимо заострить с одного конца и сделать в виде колышка. Можно для опоры использовать также черенок для лопаты или же треногу. На плоский же конец палки необходимо крепко прикрепить кусок фанеры или ровной доски

Очень важно, чтобы фанера была максимально ровной и крепилась под точным углом в 90 градусов.
На поверхность доски прикрепляется планка, которая соответствует длине вашего пузырькового нивелира. Она должна располагаться в центре поверхности фанеры и держаться на шурупе (гвозде) так, чтобы ее удобно было поворачивать в различные стороны.
К пузырьковому нивелиру необходимо закрепить лазерную указку

Это можно сделать с помощью хомута и достаточно жестко закрепить ее на боковой стороне нивелира. Под указку теперь подложим подготовленный кусок пористой резины для амортизации. Это необходимо для того, чтобы без труда отрегулировать любой угол наклона по продольной оси.

Сделав все необходимые крепления ваш лазерный нивелир готов к использованию.

Как использовать лазерный нивелир

Приспособившись к вашему уровню, вы поймете, что пользоваться им очень просто и удобно. Для начала необходимо с помощью заостренного угла в палке закрепить сооружение на поверхности. После этого с помощью пузырькового уровня выравниваем плоскость с планкой, таким образом, чтобы изготовленный лазерный уровень своими руками показал ровное горизонтальное положение.

Теперь нужно включить лазерную указку и навести ее на нужную вам поверхность. Вы увидите отраженную лазерную точку, сделайте на этом месте отметку, теперь переместите лазерную точку дальше по поверхности, проверьте, не сбился ли уровень горизонтали по пузырьковому нивелиру, и поставьте еще одну точку.

Соединив две точки между собой, вы получите ровную горизонтальную линию, после чего можете приступать к работе. Проще всего соединять точки будет с помощью металлического профиля для .

Еще одно видео руководство

Как смонтировать лазерный уровень своими руками, и вообще возможно ли это? Такое высокотехнологичное устройство для проецирования вертикальных или горизонтальных поверхностей при их выравнивании изготавливается на высокоточном оборудовании. В профессиональных моделях используются специальные диодные лампы, при помощи призматических стекол преобразующие исходящий свет в тонкий луч.

Звучит это определение в некотором роде страшновато. Но не нужно отчаиваться, ведь это относится к профессиональным приборам, используемым на строительных площадках. А для домашнего применения такие модели не очень-то и подходят. В продаже есть различные варианты для профессионального использования, а также для ремонтных работ внутри помещений.

Можно приобрести бытовые модели, но опять же, использовав их один раз, вы отложите прибор в ящик, и неизвестно когда он понадобится снова. Поэтому предлагаем рассмотреть вариант самостоятельного изготовления лазерного уровня в домашних условиях.

Технология изготовления

Можно сделать такой уровень своими руками из лазерной указки. Достаточно знать устройство лазерной указки и устройство обычного строительного инструмента.

Если учесть цену водяного уровня и обычной указки с лучом, то это будет в несколько раз дешевле, чем профессиональный инструмент.

Пошаговая инструкция

Для лазерного указателя потребуются:

  1. Водяной уровень
  2. Лазерная указка
  3. Крепления

При выборе водяного инструмента, нужно обратить внимание, чтобы обратная сторона была ровная, иначе указку будет неудобно крепить. Лазерная указка также должна отличаться ровной поверхностью

Их соединяют при помощи клея или скотча

Важно максимально ровно установить указку на водяной уровень. После того как соединения склеили, нужно линейкой вымереть расстояние от низа водяного уровня до самого прицела лазерной указки

Тот размер, который получится, будет означить низ отметки от направления лазерного луча.

Самодельный нивелир

Лазерный нивелир своими руками сделать не так просто. Для него понадобятся не только вышеуказанные материалы, но и устройство для установки. К примеру, это может быть стойка из деревянного или металлического изделия. Собрать такой инструмент из подручных средств не получится. Нужно грамотно рассчитать держатель для нивелира.

Руководство по сбору такого нивелира говорят о точности его географии при использовании. Если обратиться в строительные магазины, там можно найти круглый водяной уровень, который устанавливает ровность сразу обеих поверхностей. Если собрать и установить его на вашей указке, то вы с легкостью можете использовать это устройство для домашнего пользования.

Помните, что профессиональный инструмент устроен намного лучше, чем самодельный. И при создании и пользовании самодельными приборами вы больше подвержены строительным ошибкам. Ведь если нет возможности купить дорогостоящий инструмент, его всегда можно взять у знакомых, соседей или напрокат в специальных фирмах.

Навигация по записям

Нивелир из лазерной указки и пузырькового уровня

Одним из доступных вариантов изготовления такого инструмента в домашних условиях является модернизация обычного пузырькового уровня. Идея состоит в креплении к корпусу нивелира светового указателя, которая расширит возможности применения инструмента и позволит проставлять точки на удаленные плоскости. Если дополнительно приспособить треногу с поворотной платформой, то эффективность его использования заметно увеличится.

При изготовлении потребуется:

  • пузырьковый уровень, средних размеров;
  • лазерная указка;
  • резина, жесткий поролон, пенопласт габаритами 40/15/5 (длина/ширина/высота в мм);
  • для крепления червячные хомуты, нейлоновые стяжки количеством 2–3 единицы.

Нивелир следует брать с ручками посередине боковой грани, через которые удобнее крепить лазерную указку хомутами или стяжками. Требования к указателю простые – световая точка на любом удалении должна оставаться четкой, не расплываться. Для этого со стороны лазера прокручивают колпачок, под которым спрятана фокусирующая линза. В зависимости от направления поворота будет изменяться очертание точки. Настройку осуществляют таким образом, чтобы отклонения от первоначальной формы светового пятна было минимальным, независимо от расстояния
.

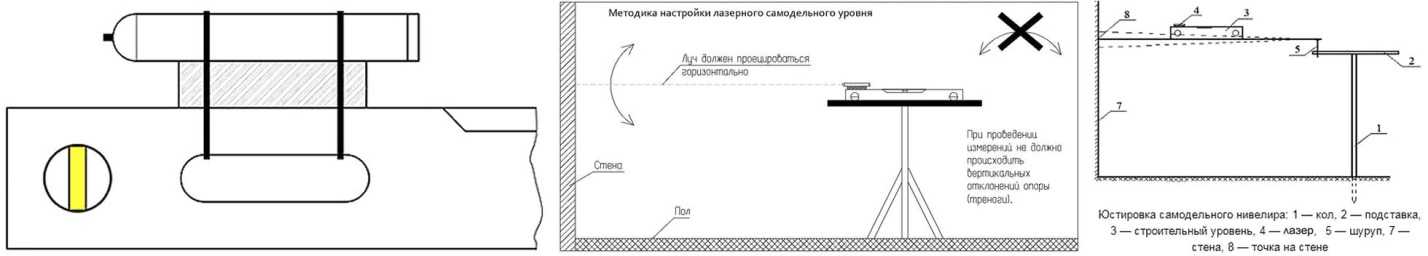

1 – лазерная указка; 2 – подложка из резины; 3– хомуты, стяжки.

Прибор крепится сверху, где находится вставка с пузырьком. Вначале укладывают подложку, подготовленный кусок резины, поролона, пенопласта. Потом световой указатель, который плотно закрепляют нейлоновыми стяжками, червячными хомутами.

Направление луча выставляется строго параллельно грани нивелира. Регулировку производят, положив инструмент на любую ровную поверхность большой протяженности, это может быть столешница стола, установленного у стены. Высота светового луча от основания должна быть одинаковой на всем протяжении.

Если подходящие для крепления ручки, отверстия отсутствуют, то их, чтобы надежно закрепить световой указатель, просверливают самостоятельно в наиболее подходящем месте сверлом 3 мм. Дальнейшие действия по креплению аналогичны перечисленным выше.

Для осуществления разметки в разных плоскостях инструмент прикладывают к основанию, выставленному строго горизонтально, вертикально. Прокручивая его вокруг оси, метки переносят на стены, потолок, пол. Вместо поверхности допускается использовать треногу с поворотным элементом с закрепленной ровной дощечкой, металлической пластиной.

Преимущества самодельного инструмента

Несмотря на то, что высокую точность такой инструмент предоставить не может, в быту его использовать довольно выгодно. Разметка в любом случае будет точнее, а сам процесс значительно проще, чем при использовании водяного уровня. Именно по этой причине такое оборудование пользуется востребованностью среди бытовых потребителей. К положительным характеристикам инструмента относятся:

  • большая длина луча;
  • минимальная погрешность;
  • большая скорость разметки.

Применение оборудования полностью оправдано для стен, пола, потолка и других опор подобного типа с любым видом поверхности. К альтернативной сфере применения относятся разметки таких объектов:

  • приусадебные участки;
  • строение забора;
  • отделка фасадов.

Смекалка, аккуратность и точное следование выше описанных инструкций поможет существенно сэкономить финансовые средства и время. Перед тем, как тратить деньги на дорогостоящее оборудование, экономному человеку стоит задуматься, а может стоит изготовить прибор самостоятельно, сэкономив средства? Тем более, что его качество и удобство использования в быту соответствует дорогостоящему аппарату.

Как сделать?

Как было отмечено выше, высококачественные устройства именитых марок окажутся по карману не каждому. Сократить расходы можно за счет покупки китайских моделей, существенно уступающих им по качеству и основным характеристикам. Но не стоит забывать и о возможности изготовления необходимой конструкции своими руками. Самодельный штатив может быть собран несколькими способами, а именно:

  • оснащенный крепежными элементами в виде магнитов;
  • с применением так называемых крест-штативов;
  • с использованием ремней для фиксации приборов.

Одним из наиболее простых вариантов, предусматривающих минимальные затраты, является использование обычного штатива для фотоаппарата или камеры. При наличии такого устройства останется только адаптировать его под установку лазерного уровня. Не менее простым способом будет самостоятельное изготовление треноги с площадкой для нивелира из любых материалов. Основным требованием при этом будет устойчивость всей конструкции.

Самостоятельно и при сравнительно небольших затратах можно изготовить телескопическую штангу. Для этого понадобятся две трубки, диаметры которых подбираются так, чтобы одна входила в другую. Одна из них должна быть вдвое длиннее другой. Процесс изготовления включает в себя следующие шаги:

  • большую из трубок разрезаем пополам;
  • с двух концов меньшей по размерам трубы надеваем большую для достижения телескопического эффекта;
  • в трубках сверлятся отверстия, на которые навариваются гайки;
  • для фиксации составляющих используются барашки с соответствующей резьбой.

Самым бюджетным вариантом будет сооружение любой устойчивой подставки. Это может быть даже черенок от лопаты с подставкой, сделанной из фанеры или плиты ОСБ

Важно выставить эту конструкцию строго вертикально, используя обычный уровень или отвес

Подготовка к работе

Перед тем как пользоваться лазерным уровнем, его надо выставить вертикально. Есть два типа приборов — с автоматической корректировкой положения и без него. Если ваш прибор не имеет автонастройки, в нем есть пузырьковые уровни и регулируемые ножки. Подкручиваете ножки так, чтобы воздушные пузырьки оказались точно в центре шкалы. После этого нивелир можно включать.

Так выглядит лазерный уровень

Если лазерный уровень с автоподстройкой, небольшие отклонения — порядка 4° — он компенсирует самостоятельно. Когда положение выставляется, подается звуковой сигнал (в другом варианте он перестает пищать) или загорается зеленый светодиод, обозначающий готовность к работе (до этого горит красный). Если нормальное положение автоматической корректировкой выправить не удается, вам надо будет вручную подкрутить ножки, чтобы угол отклонения был меньше.

Как самодельный нивелир проверить на работоспособность

С помощью простой веревки устройство подвешивают к опоре в центре помещения. Оборудование включают, направляют в нужную сторону и отмечают требуемое расстояние по длине проекции луча. После этого устанавливают специальная палка, обеспечивающая удобство разметки.

После таких важных мероприятий можно начинать использовать прибор и направлять его в любую сторону. Если оставлять положение палки неизменным, то будет обеспечена одинаковая высота отметок. После разметки с помощью точек лазера их соединяют строительным шнуром. Далее с помощью измерительного метра, желательно жесткого, прочерчивают линию разметки.

Назначение и классификация приборов

Принцип работы устройства довольно прост: нужно поставить лазерный уровень на поверхность пола либо стены, запустить и дождаться, когда прибор будет создавать вертикальные или же горизонтальные линии разметки, в зависимости от используемой поверхности.

Но такой прибор в строительных магазинах стоит немало, поэтому лучше всего разобраться, как создать штатив для нивелира своими руками, тем более такая процедура не требует затрата особого труда.

На внешний вид юстировка больше походит на компактное устройство, которое можно установить на разные поверхности. Самые распространённые крепления аппарата проводятся с помощью следующих установок:

  • подставка в виде штатива;
  • магнитные крепления;
  • кронштейн;
  • специальные крепящие ремни.

Кроме принципа крепления, строительные устройства отличны друг от друга особенностями проекции луча лазера на поверхность стены и его направлением. Приборы, которые применяются для определения направления, создают проекцию на поверхности в виде точки. Уровни же, которые разграничивают плоскость, включают в своё строение специальную систему оптики, которая разворачивает луч в саму плоскость. Сегодня опытные строители выделяют следующие типы лазерных систем:

  1. Ротационный прибор, который может крутиться вокруг свой оси, образуя при этом чёткие очертания. Такой аппарат обладает прочным корпусом, хорошо защищённым от действия факторов извне. Такое изделие часто применяется для различных строительных работ: от заливки пола и до создания потолка.
  2. Позиционный аппарат, который включает в себя два источника излучения, он помогает проецировать видимую строителем плоскость. Такое устройство чаще всего используется для обустройства помещения.
  3. Прибор самовыравнивающего характера — нивелир, в который входит специальный маятник, который может излучать около пяти лучей. На таком прибор может также быть прицел крестообразного типа.

Пошаговая инструкция: как сделать лазерную указку в домашних условиях

Изготовление лазерного уровня самостоятельным путем можно выполнять различными способами. К примеру, с магнитным крепежом, с наличием линейки, используя кресс – штатив или ремни.

А на этот механизм устанавливают ненужный диск и крепят на него лазерные указки, но крепление указок должно быть кресс на крест. Такой вариант уровня подходит идеально в тех случаях, если вам необходимо ровно повесить полку или картину, ну и тому подобное.

В том случае если у вас неожиданно появилась необходимость в быстрой разметке, но у вас нет под рукой лазерного уровня, то его можно сделать самостоятельно. Для таких целей существует пошаговая инструкция для изготовления уровня без штатива.

Для того чтоб сделать аналогичный уровень, который будет иметь очень легкую конструкцию, а его изготовление самое простое и имеет самовыравнивающий элемент, то вам необходимо выполнить некоторые действия.

А именно:

  • Подготавливаем небольшую емкость с водой;
  • Берем кусок пенопласта, но по форме треугольника и крепим его резинкой на лазерную указку;
  • Устанавливаем эту емкость на нужную высоту и опускаем туда пенопласт с закрепленной указкой и включаем лазерную указку.

Через некоторое время вода успокоится и, перемещая указку вдоль стены можно ставить отметки. Отметки будут на одном уровне.

Итак, вы собрались сделать своими руками самодельный нивелир, просмотрели все соответствующие видео, узнали, в чем заключается устройство готового агрегата и как устроен самодельный и теперь перед вами лежит составленная схема.

Конечно, нельзя сказать, что самодельный вариант лучше, чем электронный покупной, но он вполне может заменить ватерпас из дерева. Такая линейка станет надежным помощником для пропила и если нужна юстировка, ну а на уроки географии это вообще идеальный вариант. С его помощью самому легко починить любую поверхность.

Как сделать лазерный уровень своими руками

Все знают, что лазерные нивелиры очень удобны и практичны в использовании, но стоят отнюдь не маленьких денег. Поэтому кто не желает тратиться на заводской экземпляр прибора, может попробовать собрать его самостоятельно с минимальными затратами.

Тем более мы постараемся дать пошаговое руководство сборки девайса.

Собрать самодельный лазерный уровень можно несколькими путями. Самый простой способ, это конечно с использованием обычной лазерной указки.

Второй вариант посложнее, но более продвинутый с применением специального лазерного модуля, который есть в свободном доступе, и стоит буквально несколько сотен рублей. На нём остановимся по подробнее.

Первый шаг

Для изготовления лазерного уровня своими руками нам понадобиться, и пожалуй самое главное, это сам излучатель с крестом, в который встроены уже две маленькие призмы отвечающие за проецирование горизонтальной и вертикальной линии.

Второй шаг

Нам надо найти или создать механизм на подобие маятника. Можно взять внутренности старого джойстика, как показано на видео ниже, либо собрать самостоятельно из металлических, пластиковых или деревянных деталей, главное, чтобы все соединения свободно ходили относительно друг друга.

Подглядеть строение маятника можно у настоящего лазерного построителя плоскостей на фото:

Третий шаг

Далее мы устанавливаем наш модуль в маятник, для этого в нижней части маятника делаем соответствующее отверстие диаметром с толщину модуля.

Когда наш условный компенсатор собран, нам надо сделать грузики, которые помогут нам в настройке самодельного лазерного уровня.

Четвёртый шаг

  • Мы делаем два отверстия в стволе маятника, а именно поперечное и продольное, для последующей установки шпилек с резьбой с двух сторон.
  • На все четыре получившихся конца надо накрутить по две или три гайки, исходя из того от какого веса маятник будет реагировать на перевес.
  • Таким образом у нас получилось устройство, у которого мы можем смещать центр тяжести, а соответственно и положение лазерных линий.

Пятый шаг

Берём батарейный отсек от какой-нибудь старой игрушки на 3 или 4 батарейки, на две будет мало, поэтому наш самодельный лазерный уровень будет быстро садиться, а больше четырёх будет тяжёлый.

Желательно отсек сделать через выключатель, так будет намного удобнее. Переключатель также можно взять от старой ненужной игрушки, благо этого добра сейчас навалом.

Шестой шаг

Всё наше собранное своими руками устройство нужно установить в какой-то корпус, здесь можно взять к примеру, часть пластиковой сантехнической трубы диаметром 110 мм с заглушкой.

Прикручивает самодельный компенсатор к крышке и вставляем в трубу, но предварительно нужно прорезать апертуры (окошки) для лазерных лучей.

Седьмой шаг настройка

Когда вся сборка лазерного уровня своими руками завершена, требуется его настройка. Для точной юстировки можно использовать дешёвый водный уровень, которым даём две отметки на стене на расстоянии друг от друга, примерно 5-6 метров.

По этим двум точкам проверяем горизонталь, если она ровно проходит через эти точки, то регулировка не требуется. При отклонении лазерной линии от заданной черты используем наши гайки на шпильках, передвигая которые будет меняться и положение лазерной плоскости.

Вертикальную линию можно проверить по простому нитяному отвесу.

Преимущества такого самодельного нивелира

  1. – очень низкая стоимость
  2. – проецирует видимые лазерные линии на стены, а не точку
  3. – самоустанавливающийся механизм
  4. – возможность сделать очень точную настройку минимальной погрешности.

Недостатки самодельного лазерного уровня

  • – долго устанавливается, так как нет магнитов снизу
  • – маленькая развёртка лучей
  • – кропотливая работа
  • – имеет не законченный вид

Где купить лазерный модуль

Для покупки можете воспользоваться двумя известными международными интернет – магазинами. Сложного в заказе ничего нет, просто следуйте навигационной инструкции и излучатель будет у вас за сущие копейки.

  1. 1. магазин
  2. 2. магазин
  3. Пробуйте, собирайте своими руками, если не получится или не хватит усидчивости, то всегда можно приобрести готовый продукт, хотя бы из подборки дешёвых лазерных уровней.
  4. Рекомендуемые обзоры и статьи

Вступайте в наш Telegram канал: @izmerilovka и Группу в Контакте, и Вы первыми узнаете о свежих обзорах лазерных нивелиров! Мы надеемся, что наши обзоры помогут Вам определится с выбором и сэкономить деньги.

Что будем делать?

Что касается работ на местности, то здесь выбор способа нивелирования однозначен – глазомерное, см. далее. А вот строительно-ремонтный нивелир лучше делать лазерный: такое его преимущество, как многократное сокращение трудоемкости разметочных работ, упускать никак нельзя.


Лазерный 3D нивелир и лазерный уровень

В продаже имеются в общем 2 разновидности лазерных нивелиров: 3-х координатные (3D, поз. А на рис.) и лазерные уровни, поз. Б. 3D-нивелир, рисующий линии, углы, кресты и даже, под управлением внешнего компьютера, контуры проемов или панелей отделки – сложная оптико-механическая конструкция, вряд ли повторимая своими руками. Но главное – такие приборы уж очень хлипки. Не только случайная лопата земли или уроненный инструмент, но и обычная строительная пыль в помещении могут раз навсегда вывести 3D-нивелир из строя. Поэтому приборы данного класса находят довольно ограниченное применение, а мы возьмемся за лазерный уровень – его, самодельный, возможно вписать в заданные условия по всем параметрам.

Что мы имеем?

Сделать лазерный уровень, казалось бы, проще простого: прикрепил к обычному пузырьковому уровню лазерную указку – и готово. Клади все вместе на ровную подставку, крути и ставь отметки на стене. Отнимает изготовление такого «мини-нивелира» как правило не более 10 мин, см. напр. видео:

Видео: самодельный мини лазерный нивелир

Но на поверку оказывается, что конечная точность разметки никуда не годится. А при пользовании «новым, хорошим» фирменным лазерным нивелиром всплывает еще одно обстоятельство: в процессе работы нередко требуется доюстировка прибора. Что практически сводит на нет сокращение трудозатрат. Попробуем разобраться, почему так и как поправить дело. Устройство лазерного уровня показано слева на рис. Там и видна его главная ахиллесова пята – начальная установка по трубчатому пузырьковому уровню. Для точной начальной установки луч прибора нужно выставить в горизонт по 2-м взаимно перпендикулярным плоскостям. Но на объекте, при постановке нивелира на случайную опору (справа на рис.), обе регулировки оказываются взаимозависимы! Подкрутил ножку штатива под горизонталь в одном направлении – по перпендикуляру луч «уехал» вверх или вниз. В итоге бывает проще отбить разметку руками, чем мучиться с настройкой лазера.


Устройство лазерного уровня и порядок его использования

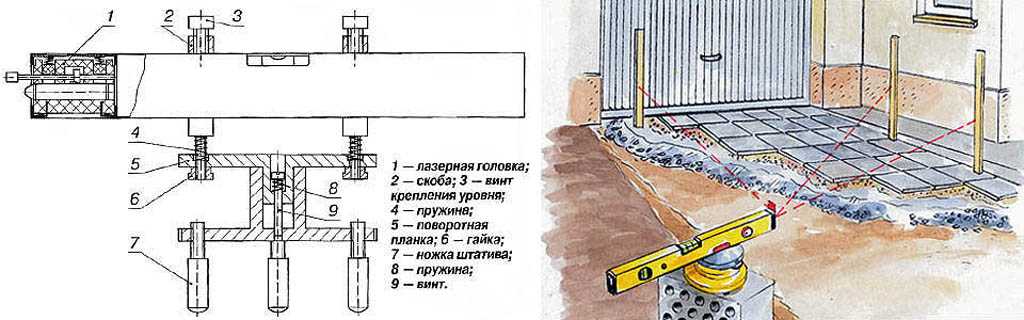

Исходя из этого, введем в конструкцию сразу 2 доработки: установку нивелировочного блока по 2-х координатному уровню (см. далее), и легкую переносную опору, независимо регулируемую на вертикаль. На точно вертикальной опоре, и если сразу видно, куда и насколько накренился нивелировочный блок, его можно будет быстро и просто выставить в один прием на весь разметочный цикл на данном объекте.

Хотя устройство самодельного лазерного уровня с лазерной указкой вместо специальной головки проще, но процедура его настройки (см. след. рис.) ничуть не менее трудоемка, а точность и стабильность оказываются гораздо хуже, чем при ручной разметке. В данном случав конструкцию добавляются еще 2 слабых места: головка-указка и узел вращения. Где гарантия, что луч указки «бьет» точно по ее оптической оси? Для того, чтобы просто водить лучиком туда-сюда, их аксиальности (соосности) не требуется, потому лазерные указки и дешевы. А если луч скошен, то при разметке по точкам вместо прямых горизонталей и отвесов получатся отрезки тангенсоид. Их прогиб на глаз может быть незаметен, но погрешность разметки за пределы допустимой выйдет.


Устройство и способы юстировки самодельного лазерного нивелира

Что же касается узла вращения, то изготовление деталей для него на заказ обойдется вряд ли дешевле стоимости готового лазерного уровня. Любители с узлом вращения как только ни мудрят. Хорошо, если в запасниках (попросту – в хламе) найдутся подходящие готовые детали для него, как, напр., в сюжете:

Видео: перезаряжаемый нивелир из лазерного модуля

Но это – единичное уникальное изделие. Если подходящих компонент в «загашнике» нет, умельцы умудряются делать лазерные нивелиры даже из… канализационных труб, см. ролик:

Видео: лазерный уровень из канализационной трубы

Мы же постараемся выйти из положения еще проще, но соблюдая поставленные выше условия: точность, стабильность, простота.

Что будем делать?

Что касается работ на местности, то здесь выбор способа нивелирования однозначен – глазомерное, см. далее. А вот строительно-ремонтный нивелир лучше делать лазерный: такое его преимущество, как многократное сокращение трудоемкости разметочных работ, упускать никак нельзя.

Лазерный 3D нивелир и лазерный уровень

В продаже имеются в общем 2 разновидности лазерных нивелиров: 3-х координатные (3D, поз. А на рис.) и лазерные уровни, поз. Б. 3D-нивелир, рисующий линии, углы, кресты и даже, под управлением внешнего компьютера, контуры проемов или панелей отделки – сложная оптико-механическая конструкция, вряд ли повторимая своими руками. Но главное – такие приборы уж очень хлипки. Не только случайная лопата земли или уроненный инструмент, но и обычная строительная пыль в помещении могут раз навсегда вывести 3D-нивелир из строя. Поэтому приборы данного класса находят довольно ограниченное применение, а мы возьмемся за лазерный уровень – его, самодельный, возможно вписать в заданные условия по всем параметрам.

Что мы имеем?

Сделать лазерный уровень, казалось бы, проще простого: прикрепил к обычному пузырьковому уровню лазерную указку – и готово. Клади все вместе на ровную подставку, крути и ставь отметки на стене. Отнимает изготовление такого «мини-нивелира» как правило не более 10 мин, см. напр. видео:

Видео: самодельный мини лазерный нивелир

Устройство лазерного уровня показано слева на рис. Там и видна его главная ахиллесова пята – начальная установка по трубчатому пузырьковому уровню. Для точной начальной установки луч прибора нужно выставить в горизонт по 2-м взаимно перпендикулярным плоскостям. Но на объекте, при постановке нивелира на случайную опору (справа на рис.), обе регулировки оказываются взаимозависимы! Подкрутил ножку штатива под горизонталь в одном направлении – по перпендикуляру луч «уехал» вверх или вниз. В итоге бывает проще отбить разметку руками, чем мучиться с настройкой лазера.

Устройство лазерного уровня и порядок его использования

Исходя из этого, введем в конструкцию сразу 2 доработки: установку нивелировочного блока по 2-х координатному уровню (см. далее), и легкую переносную опору, независимо регулируемую на вертикаль. На точно вертикальной опоре, и если сразу видно, куда и насколько накренился нивелировочный блок, его можно будет быстро и просто выставить в один прием на весь разметочный цикл на данном объекте.

Хотя устройство самодельного лазерного уровня с лазерной указкой вместо специальной головки проще, но процедура его настройки (см. след. рис.) ничуть не менее трудоемка, а точность и стабильность оказываются гораздо хуже, чем при ручной разметке. В данном случав конструкцию добавляются еще 2 слабых места: головка-указка и узел вращения. Где гарантия, что луч указки «бьет» точно по ее оптической оси? Для того, чтобы просто водить лучиком туда-сюда, их аксиальности (соосности) не требуется, потому лазерные указки и дешевы. А если луч скошен, то при разметке по точкам вместо прямых горизонталей и отвесов получатся отрезки тангенсоид. Их прогиб на глаз может быть незаметен, но погрешность разметки за пределы допустимой выйдет.

Устройство и способы юстировки самодельного лазерного нивелира

Что же касается узла вращения, то изготовление деталей для него на заказ обойдется вряд ли дешевле стоимости готового лазерного уровня. Любители с узлом вращения как только ни мудрят. Хорошо, если в запасниках (попросту – в хламе) найдутся подходящие готовые детали для него, как, напр., в сюжете:

Видео: перезаряжаемый нивелир из лазерного модуля

Но это – единичное уникальное изделие. Если подходящих компонент в «загашнике» нет, умельцы умудряются делать лазерные нивелиры даже из… канализационных труб, см. ролик:

Видео: лазерный уровень из канализационной трубы

Мы же постараемся выйти из положения еще проще, но соблюдая поставленные выше условия: точность, стабильность, простота.
