Усиление сигнала
Как указывалось выше, сигнал можно усилить при помощи специальных устройств. Чтобы улучшить изначально слабый сигнал, пользователю понадобиться специальный усилитель, который крепится возле антенны, а если сигнал хороший, но его хватает только для одного телевизора, следует воспользоваться активным антенным разветвителем. Подробнее об этих устройствах и особенностях их подсоединения – далее в материале.
Антенна с усилителем
Для активной антенны с усилителем необходимо питание от сети. В случае использования уличной антенны найти рядом розетку проблематично. В этой ситуации обеспечить устройство электропитанием можно двумя способами.
Первый вариант позволяет подводить напряжение к антенне непосредственно от телевизора через кабель, передающий телевизионный сигнал. Это возможно посредством специального разветвителя, допускающего проход электропитания, определить который можно по надписи Power Pass возле одного из выходов. К этому разъему подсоединяется кабель, идущий на один из ТВ-приемников, с блоком питания на другом конце, подключенным в розетку.
Второй способ актуален, если подобного разветвителя нет в наличии (так как он является достаточно дефицитным товаром). В этом случае обеспечить подвод питания можно с помощью специального переходника. С одной стороны у него антенное гнездо, в которое нужно вставить сепаратор от блока питания. С другой находится внутренняя резьба и игла, которые необходимо накрутить на вход делителя. После подсоединения блока к электросети питание будет поступать даже через обычный делитель.
Блок питания для усилителя лучше брать с регулировкой напряжения, чтобы повышать или понижать его при необходимости. Это может быть актуально, если усиливается сигнал. В этом случае при просмотре цифрового телевидения видео может зависать, пока не будет понижено напряжение.
Сплиттер с усилителем
Если антенный сигнал хороший, но для нескольких телевизоров его недостаточно, можно применить специальный активный сплиттер. Он выглядит как обычный разветвитель, но внутри него находится микросхема и резисторы. При подключении пары телевизионных панелей можно попробовать обойтись без него, но если сигнал делится на три и более части, его нужно использовать в обязательном порядке.
Питание для активного разветвителя подается тем же способом, что и для антенны с усилителем. К выходу с надписью «Power Pass» подключается кабель, идущий на телевизор, с подсоединенным блоком питания с другой стороны (первый способ).
Общая информация
Телевизионный поток, который поступает на экран телевизора, транслируется с помощью телевышек, расположенных в крупных городах. Он передаётся от вышки к вышке, и каждая раздаёт его в зоне своего покрытия. Для приёма этого сигнала необходимо установить антенну, потом подсоединить её к телевизору. Такое телевидение называется эфирным, оно ориентировано на два вида сигнала:
- аналоговый;
- цифровой.
Аналоговый формат, который вещал каждую телевизионную программу по отдельному каналу в метровом и дециметровом диапазонах, уже уходит в прошлое. В 2019 г. Россия полностью переходит на цифровое вещание.
Цифровой формат представляет собой два мультиплекса (пакета), которые передаются по двум каналам. Номера каналов можно узнать на официальном сайте rtrs.ru – Российской телевизионной и радиовещательной сети. Каждый мультиплекс включает в пакет 10 бесплатных каналов формата DVB-T2.
Для приёма цифрового ТВ нужны встроенная в телевизор или отдельная приставка и цифровой ресивер, поддерживающий формат DVB-T2. Антенна подключается к нему, он сопряжён с телевизором.
При новой установке антенны и разводке кабеля вопрос деления сигнала на два приёмника не особо актуален. Чтобы подсоединять второй телевизор, не нарушив работоспособность первого, нужно обладать некоторой информацией.
Уровень сигнала
Это одна из характеристик, которая учитывается при установке антенны и её подключении. Прежде, чем рассматривать вопрос о запараллеливании телевизоров, нужно убедиться, что антенна уверенно принимает телевизионные волны, и уровень сигнала достаточен для того, чтобы его поделить. Необходимо выполнить следующее:
- зайти в меню телевизора или приставки в режим ручного поиска канала;
- выставить номер проверяемого канала;
- при выводе на экран двух индикаторов: качество сигнала и уровень сигнала, убедиться в том, что индикатор уровня находится в зелёной зоне или равен 60% и более;
- в противном случае поэкспериментировать с местом установки антенны и её направлением, до получения нужного результата.
Внимание! Номера каналов мультиплексов для месторасположения телевизора можно уточнить на карте сетки вещания на сайте rtrs.ru. Желательно выбрать ближайшие к месту проживания телевизионные ретрансляторы
Рядом с ними на карте обозначены направление ориентации антенны и номера каналов.
Протяжённость кабеля и количество кабельных соединений
На качество и уровень волн влияет длина кабеля L. Одной из характеристик изделия является величина затухания сигнала на метр. Если L не более 27-30 м, то на качестве картинки это не отразится, но каждый добавленный метр будет вносить затухание, снижать уровень. При расчётах схемы прокладки необходимо выбирать кратчайший путь, стараться избегать лишних запасов из скрученных бухт. Кабеля должно быть ровно столько, сколько нужно и плюс один-два метра.
Важно! Между штекером антенны или делителя и входным гнездом приставки или телевизора не должно быть механических скруток центральной жилы и повреждений экранной оплётки. Количество соединений необходимо свести к минимуму
Установку разъёмов выполнить герметично при их расположении вне помещения.
Установка усилителя для обеспечения качественного сигнала
Ещё одним важным моментом, на который стоит обратить внимание является улучшение качества сигнала. Поскольку из одного источника мы делаем разветвление на два и более устройства, может снизиться качество получаемого изображения и звука
Для решения этой проблемы можно воспользоваться специальным усилителем, корректирующим напряжение и создающим оптимальные условия для трансляции сигнала. Существует два возможных варианта.
В первом случае для решения задачи, можно приобрести в магазине специальную модель антенны, предполагающую использование встроенного переходника. Установка её следующая:
- Из подключенного разъёма на входе в сплиттер уберите переходник.
- На его место присоедините специальный разъём, оснащённый блоком питания, который продаётся в наборе.
- На место старого разъёма установите гнездо для подключения кабеля.
Ещё одним вариантом будет использование разветвителя с усилителем сигнала. Такой способ подойдёт в том случае, когда изначально антенна выдавала хороший результат и качество картинки. Но стоит учитывать особенности в каждом участке цепи. Для правильного выбора следует обратиться к мастеру, который произведёт замеры и точно определит места установки усилителей.
Сигнал должен быть оптимальной величины. Слишком большой — равно как и слишком низкий, будут приводить к ухудшению качества.
Сколько телевизоров можно подключить к одной антенне
Самый привычный для всех вариант – это «один экран – одна антенна». Однако сегодня уже никого не удивишь тем, что в одной квартире стоят два, три и более телериемника. Конечно, можно для каждого из них установить свою антенну, но намного выгоднее подключить все к одной общей, передающей высококачественный сигнал.
Технически двойное подключение несложное: есть специальные делители (двойники, тройники и пр.), с помощью которых один сигнал, поступающий по антенному кабелю, можно разделять на несколько.
При достаточной мощности сигнала и использовании качественных усилителей количество подключаемых телевизоров к одной антенне не ограничено.
При разделении сигнала нужно иметь в виду следующее:
Возможна потеря мощности. Под действием электромагнитных волн, с помощью которых передается сигнал, в телеантенне возникает ток, идущий по коаксиальному кабелю к принимающему устройству. Однако ток этот слаб. Любое дополнительное сопротивление ведет к потерям и в конечном итоге – к затуханию. Поэтому, подключая второй телевизор, надо учитывать, что работать вся система будет либо в зоне с мощным телесигналом, либо же надо заранее предусмотреть подключение усилителя.
Делители (они же сплиттеры) бывают разных конструкций
Здесь важно помнить: спутниковый сплиттер для приема эфирного цифрового телевидения подойдет, наоборот – нет. Кроме того, бывают делители с согласованием и без
В большинстве доступных моделей, продающихся в магазинах, применена обычная емкостная или трансформаторная развязка, а значит, нужно предусмотреть место для питания усилителя еще до делителя.
Подключать два телевизора нужно к одной антенне, но разным приставкам. Подключение к единому ресиверу технически проще, но он объединяет сигнал, так что на оба экрана будет синхронно транслироваться одна и та же картинка.
Подключать к каждому телевизору по своей индивидуальной антенне — это:
Круто!Трата денег!
Подключение телевизионного кабеля
Нужно первоначально определиться, в каком месте у Вас будет разрез телевизионного кабеля для дальнейшего подключения двух телевизионных кабелей к делителю телевизионного сигнала. У Вас получится один общий телевизионный кабель, принимающий сигнал от телевизионной антенны, подключенный к гнезду делителя телевизионного сигнала.
Как подсоединить штекер-к телевизионному кабелю
Дополнительно необходимо, чтобы имелся в наличии еще один телевизионный штекер. Чтобы припаять штекер телевизионный, нужно:
- снять небольшую часть изоляции кабеля;
-
расплести наружную оплетку
кабеля; - скрутить оплетку и протравить флюсом для пайки;
- припаять наружную оплетку к наружному контакту штекера.
Внутренний провод телевизионного кабеля предварительно после его смачивания флюсом для пайки, припаивается к внутреннему контакту штекера.
Соединение телевизионных кабелей с делителем телевизионного сигнала, проводится с изначальным удалением отрезка изоляции кабеля.
Теперь, ознакомимся со схемой подключения двух телевизоров — к одной антенне.
Схема подключения двух телевизоров-к одной антенне
Здесь показаны подключения от одного общего телевизионного кабеля:
- на два телевизора;
- на три телевизора.
Сигнал от телевизионной антенны распределяется через делитель ТВ сигнала и поступает по кабелю на гнездо телевизора.
Не следует заострять свое внимание с подключением через делитель телевизионного сигнала. Второй вариант подключения выглядит через распределительную коробку
Распределительная коробка
В данном варианте, наглядно показан способ подключения двух телевизоров, где соединение проводов кабеля можно выполнить в распределительной коробке. Соединяемые контакты сигнальных проводов телевизионного кабеля протравливаются и припаиваются паяльным оловом. Подключение двух телевизионных кабелей к общему кабелю, — параллельное. Сложного, как Вы убедились, здесь ничего нет.
На этом пока все. Следите за рубрикой.
Твитнуть
Рассказать ВК
Конечно, для такой задачи потребуется дополнительная конструкция, а именно – сплиттер или специальный делитель цифрового сигнала. Это специальное устройство, для этих целей предназначенное.
Усиление сигнала
После того как присоединяют антенный разветвитель, возможно значительное ухудшение качества получаемого изображения на телевизоре. Скорее всего, исходного сигнала недостаточно для хорошей передачи картинки. В таком случае на состояние приёма может повлиять телевизионный усилитель. Его лучше устанавливать вместо обычного разветвителя как можно ближе к уличной антенне. Такой прибор требует дополнительного питания, поэтому необходимо предусмотреть наличие розетки. Сплиттер с усилителем хоть и имеет более высокую стоимость, но зато решает проблему с потерей телесигнала.
Другой способ получения лучшего сигнала – это установка более мощной антенны или оснащение её антенным усилителем. Если вы только собираетесь устанавливать волновой приёмник, лучше сразу позаботиться о качестве сигнала и его запасе на случай разделения на несколько телевизионных устройств.
Для уменьшения шумов и помех можно устанавливать ферритовые кольца на концах кабеля возле самих приборов. Такие утолщения можно заметить на блоках питания, например, к ноутбукам.
Увеличение сигнала от волнового устройства можно реализовать путём взаимодействия предусилителя и усилителя-распределителя. Первый – усилитель антенны – располагается между антенной и сплиттером, а второй уже перед ним. При этом желательно согласовать коэффициенты усиления. Переусиление сигнала грозит такими же негативными последствиями, как и его недостаток.
Итак, справиться с подключением антенны к нескольким телеприёмникам можно самостоятельно. Для этого не нужны особые знания в электронике, а лишь требуется выполнение техники безопасности при работе с электроприборами и аккуратность при подготовке кабеля. Чем лучше будет обжат кабель, тем меньше будет потеря полезного сигнала.
При хорошем приёме достаточно пассивного разделителя. Но при необходимости устанавливаются телевизионные усилители, которые могут работать совместно с антенными. Правда, в таком случае обязательно нужно следить за тем, чтобы сигнал не был чрезмерно увеличен, чтобы не искажалось изображение на экранах. Для этого можно использовать регулируемые блоки питания.
Антенна с усилителем
Если речь идет об обычной «польской» антенне, то для улучшения сигнала можно подключить усилитель с блоком питания, что заметно прибавит качества изображению.
Для этого нужно в уже знакомой схеме сделать некоторые изменения. Необходимо убрать F-разъем от входа в сплиттер, затем на освободившееся место установить штекер с блоком питания, который идет в комплекте с «польской» антенной. После этого на вход следует монтировать переходник с антенным гнездом («мама») и подключить разъем с усилителем.
Такая процедура позволит увеличить коэффициент усиления, где, в отличие от спутникового ТВ, максимальное значение не так важно, поэтому проблем с переизбытком сигнала быть не должно. Также нелишним будет заметить, что каждый последующий телевизор в значительной степени снижает качество приема
Поэтому для комфортного просмотра любимых телепередач лучше не поскупиться и приобрести дополнительную антенну вместо того, чтобы «колдовать» со сплиттером. Этот совет особенно актуален, если телевышка находится на большом удалении от приемника
Также нелишним будет заметить, что каждый последующий телевизор в значительной степени снижает качество приема. Поэтому для комфортного просмотра любимых телепередач лучше не поскупиться и приобрести дополнительную антенну вместо того, чтобы «колдовать» со сплиттером. Этот совет особенно актуален, если телевышка находится на большом удалении от приемника.
Усиление сигнала
Если поиск точки уверенного приёма не дал результата, значит, нужно подумать об усилении ТВ волн. Для этого используют усилители, которые бывают внутренними и внешними. И те, и другие требуют подачи на свою схему питающего напряжения.
Антенна с усилителем
Наличие блока усиления, установленного прямо возле самой антенны, – идеальный вариант его расположения. Потому что усилитель, расположенный возле телевизора, будет усиливать не только ТВ сигнал, но и все помехи, возникающие в кабеле. Если антенна активная, то вопрос «Можно ли к активной антенне подключить усилитель» не имеет смысла. Это устройство уже там есть. Нужно правильно подобрать коэффициент усиления. Он должен быть достаточным, но не слишком высоким. Чрезмерное усиление сигнала также искажает картинку – идут светлые и тёмные полосы по горизонтали.
Антенна с встроенным усилителем и вариант добавления усилителя
Сплиттер с усилителем
Для того чтобы делитель не снижал сигнал при присоединении к кабелю, а усиливал, он должен быть активного типа. Для «деления на два» подойдут такие модели: DM 02 B WISI, ТВ Rexant и другие.
Особенности подключения к спутниковой антенне
Два телевизора нельзя подключить к спутниковой тарелке, применяя делитель или ответвитель напрямую. Выполнить подключение можно двумя способами:
- с помощью ВЧ-модулятора;
- включением дополнительных ресиверов.
У обоих вариантов есть свои плюсы и минусы.
Использование ВЧ-модулятора
ВЧ(RF) модулятор преобразовывает аудио,- и видеочастоты в дециметровый диапазон и позволяет подключить более одного приёмника. С ресивера через такой модулятор картинка раздаётся сразу на несколько телевизоров. Сигнал воспроизводится как канал, и все телеприёмники будут показывать одну и ту же картинку.
К сведению. Телевизор должен иметь демодулятор, который выполнит преобразование ВЧ-сигнала в аналоговый. В старых ВЧ-модуляторах имелся ВЧ выход для подключения к ТВ, новые модели можно подключить разъёмами типа «тюльпан».
Посредством дополнительных ресиверов
Подключаться, используя ресиверы, можно по трём схемам, каждая из которых будет работать стабильно
Важно соблюдать принцип: один телевизор – один ресивер. При этом используются подключения:
- через выход LNB OUT первого в цепочке устройства;
- применив делитель для цифрового ТВ;
- прямо с конвертера тарелки.
Когда первый телевизор подключен через ресивер к спутниковой антенне, то вторую приставку можно включить в его канал LNB OUT.

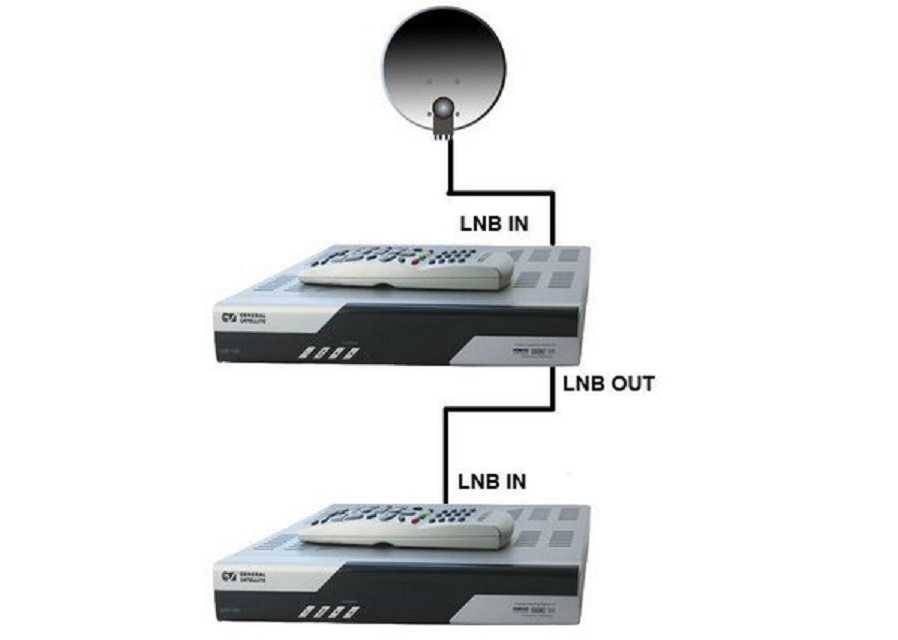

Подключение второй приставки через выход LNB OUT
Применение делителя для цифрового ТВ подразумевает его установку между тарелкой и ресиверами. При этом разветвитель должен стоять внутри помещения.

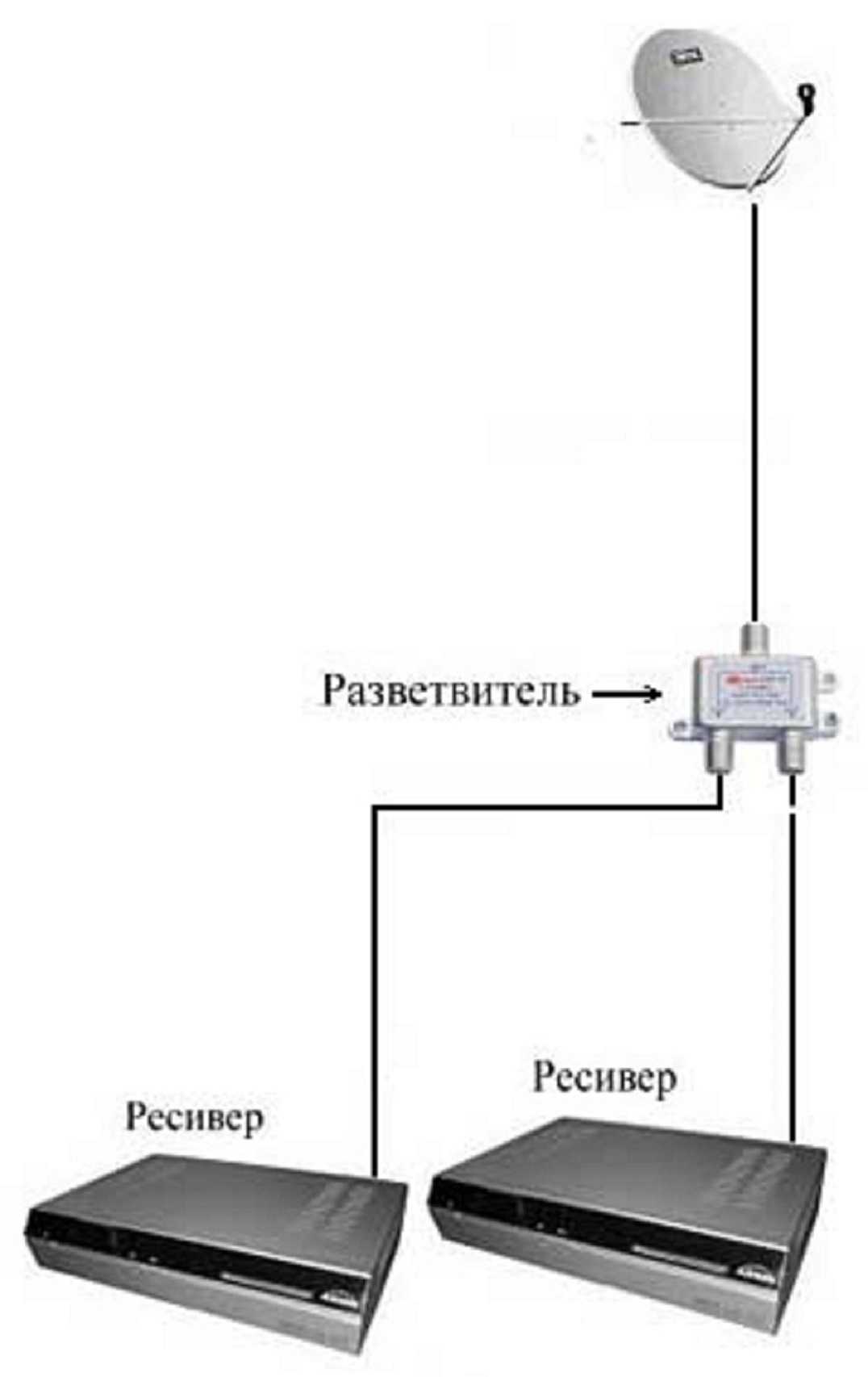

Установка разветвителя на два ресивера
При третьем варианте нужно менять конвертер на устройство с двумя выходами, а это затраты. Второе неудобство подключения прямо с головки тарелки в том, что от неё нужно тянуть два кабеля до ресиверов. Но оно с лихвой окупается устойчивой работой и высоким качеством сигнала.
Подключение двух ресиверов к конвертеру с двумя выходами
Основные проблемы и пути их исправления.
Плохое изображение. В первую очередь, данная проблема может быть вызвана некачественным разветвителем или кабелем. Возможно, где-то нарушена изоляция или повреждён разъём. Следует заменить составляющие компоненты и если картинка не улучшился, то проблема заключается в другом. Также причина плохого сигнала может находиться в самой антенне. При наличии помех, следует попробовать изменить местоположение или разворот антенны и посмотреть на изменения качества изображения.
Изображение отсутствует
Если сигнала нет вообще, следует обратить внимание на делитель. Обычно активные делители обладают разъёмом для дополнительного питания
Также, возможно, дело в неисправной антенне или сломанном разъёме на самом телевизоре. Следует попробовать работу с другой антенной или с другим ТВ устройством.
Также следует помнить, что с активным разветвителем не работает интернет-соединение, так как такие устройства не обладают обратной связью.
Подключаем антенну без усилителя к двум телевизорам
Шаг 1: монтаж F-разъемов
Монтаж F-разъемов выполняется следующим образом:
- Снимаем верхнюю изоляцию. Отступаем 15 мм от края кабеля и аккуратным круговым движением ножа разрезаем и снимаем верхнюю изоляцию. При этом главное, чтобы проводки оплетки остались целыми.
- Снимаем нижнюю изоляцию. Сначала отгибаем оплетку назад на кабель, освобождая нижнюю изоляцию. Затем таким же аккуратным круговым движением снимаем нижнюю изоляцию, освобождая медную жилу.
- Крепим F-разъем. Накручиваем коннектор поверх оплетки таким образом, чтобы в итоге кончик медной жилы был на 2-3 мм выше края гайки. Должно получиться, как на картинке ниже.
- Берем разъем пальцами и легким движением вверх-вниз проверяем качество соединения (ничего не должно болтаться).
Шаг 2: Присоединение кабеля к разветвителю и телевизорам
Присоединяем следующим образом:
- Кабель антенны накручиваем на вход разветвителя (IN).
- Два выхода с F-разъемами на телевизионных кабелях подсоединяем к выходным отверстиям разветвителя (OUT).Должно получиться, как на изображении ниже.
- Вкручиваем штекеры-переходники в оставшиеся F-разъемы на телевизионном кабеле.
- Вставляем телевизионные кабели в телевизоры. Если есть тюнер, то можно присоединить кабель к нему, а затем уже другим кабелем от HDMI разъема к телевизору (как показано на картинке ниже).
После выполнения первого и второго шага необходимо проверить качество сигнала на каждом телевизоре. Причем стоит сделать это одновременно на двух телевизорах, так как по отдельности каждый может показывать хорошо. Изображение не должно скакать, дергаться или тормозить. Для двух телевизоров подойдет недорогая антенна LUMAX DA2203P — чего-то сверхъестественного от нее ждать не стоит, но сигнал передает четко.
Как подключить несколько телевизоров к одной антенне?
Сегодня почти в каждом доме или квартире два, а то и больше телевизоров. Антенна или кабельное телевидение заведено одним кабелем. Как правильно развести этот кабель на два и более телевизоров рассмотрено в этой статье.
Самый простой способ – сделать в кабеле разветвление, соединив центральные жилы между собой и экраны соответственно между собой. Но при таком соединении мы нарушаем согласование в антенном кабеле, что приводит к падению уровня сигнала. Вторым недостатком такого соединения является взаимное влияние телевизоров, на изображении появляются помехи в виде «муара» или «сетки», что вызвано влиянием гетеродинов телевизоров.
Широко распространены пассивные антенные разветвители, которые иногда решают проблему разводки кабеля на два и более телевизора. Некоторые их модели приведены на фото ниже.
Схемы пассивных разветвителей выполняются на резисторах:
Или на трансформаторах:
Но и те, и другие ослабляют антенный сигнал. Если это антенный разветвитель на два телевизора, то сигнал ослабляется вдвое. Если разветвитель на три телевизора, то в каждый приходит только 1/3 от уровня сигнала антенны или кабельного телевидения и т.д.
При достаточно высоком уровне сигнала с антенны или кабельной сети это допустимо, но в большинстве случаев при таком подключении сигнал на экране телевизора становится зашумленным, качество изображения плохое.
Какие выходы из этой ситуации? Конечно, в первую очередь нужно проверить качество всех кабельных соединителей, отсутствие повреждений в самом кабеле.
Если вы только собираетесь разводить кабель – то необходимо покупать качественный кабель с небольшим затуханием (оно указывается в децибелах на метр, чем меньше – тем лучше), обязательно для телевидения применять кабель (РК-75) с волновым сопротивлением 75 Ом, так как антенный вход телевизора имеет именно такое значение входного сопротивления. Важен так же и частотный диапазон кабеля, для антенны и кабельного достаточно до 1000 мГц.
При низком уровне сигнала с антенны или кабельного можно применять антенные усилители сигнала или активные антенные разветвители. При установке антенного усилителя его нужно устанавливать у самой антенны. Именно такая установка обеспечивает наилучшее отношение сигнал-шум и соответственно качество изображения.
Если уровень сигнала достаточный для работы одного телевизора, а при установке пассивного разветвителя даже на два телевизора качество изображения заметно хуже, то можно применить активный антенный разветвитель.

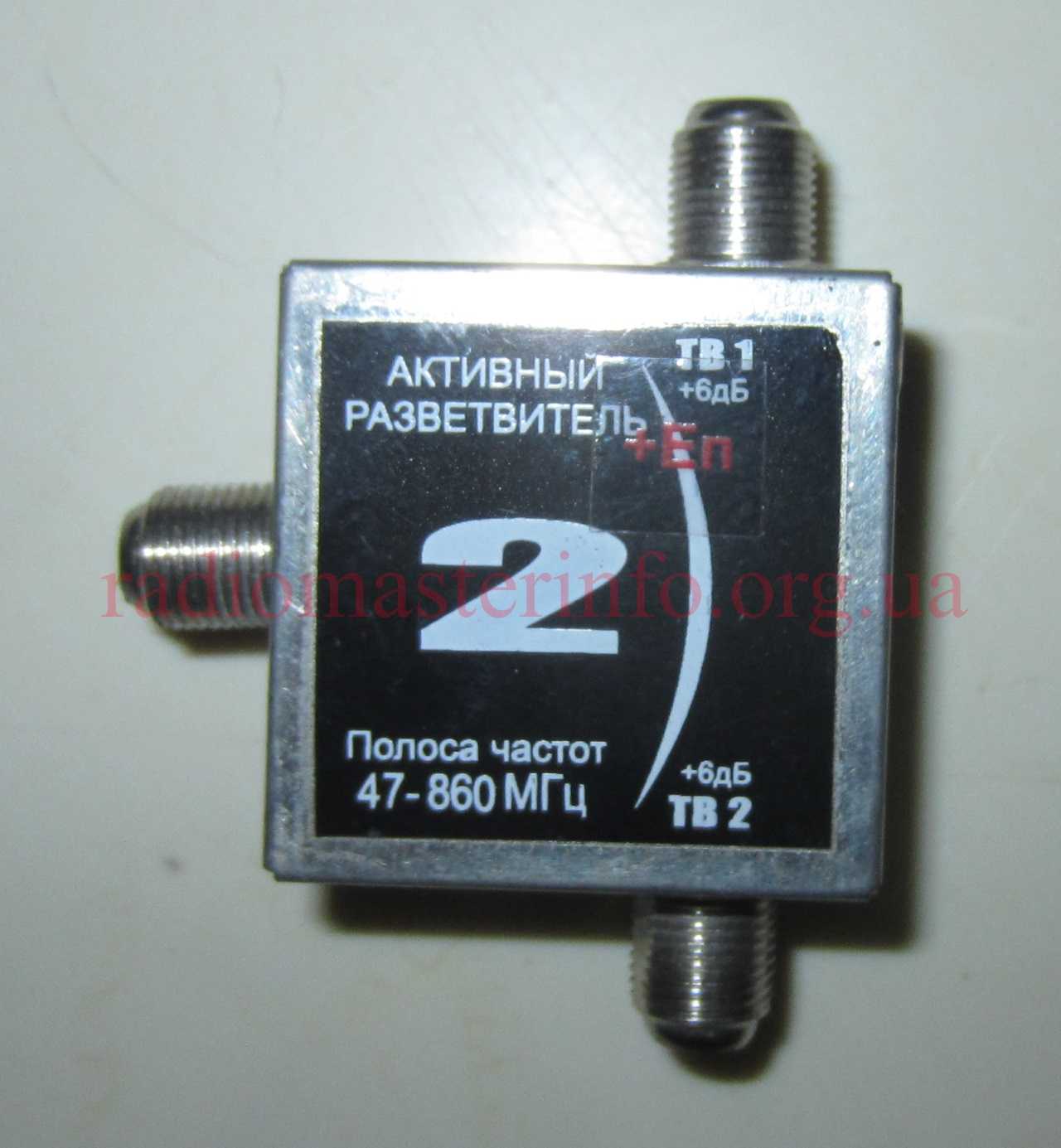

Применяются два типа активных разветвителей:

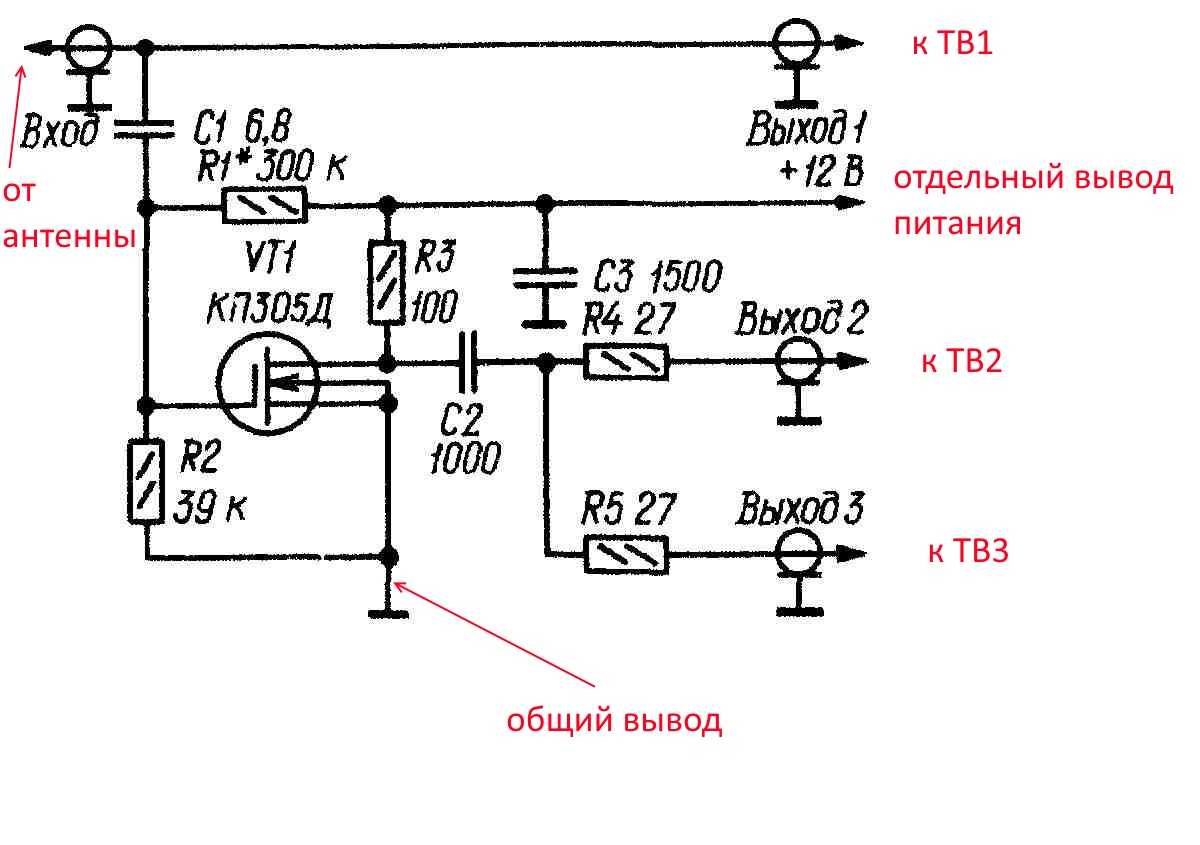

— с отдельным выводом для питания:
— с питанием по тому же высокочастотному кабелю (РК-75), по которому передается антенный сигнал:
Наибольшее распространение получили активные антенные разветвители с питанием по высокочастотному кабелю. В этом случае можно активный антенный разветвитель установить вместо пассивного в любом месте. Вывод активного разветвителя, по которому поступает питание подключить к одному из телевизоров, рядом с которым расположен блок питания с фильтром. Все остальные телевизоры подключены к остальным выводам активного разветвителя, как и в случае с пассивным разветвителем.
Уровень сигнала на всех выходах активного антенного разветвителя, как правило, одинаковый и составляет 1,1 -1,3 от уровня его входного сигнала.

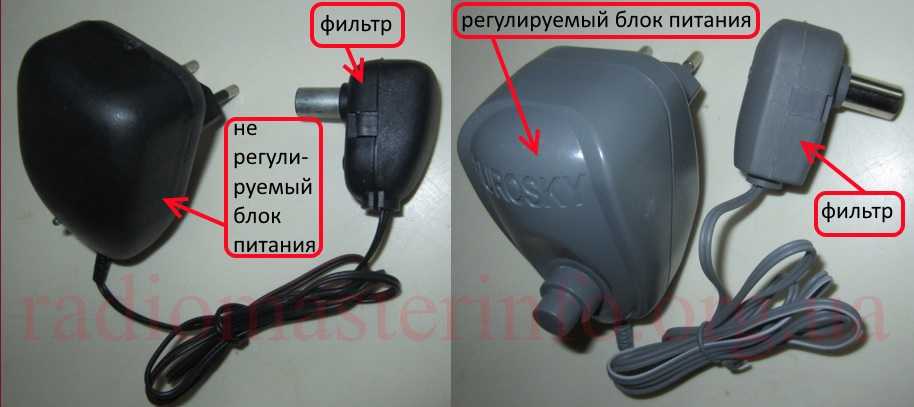

Фото блоков питания для антенных усилителей и активных разветвителей с фильтрами, регулируемый и нерегулируемый.
Регулируемый позволяет изменять напряжение на выходе и таким образом изменять усиление активного разветвителя. При чрезмерном усилении так же возможны искажения изображения.

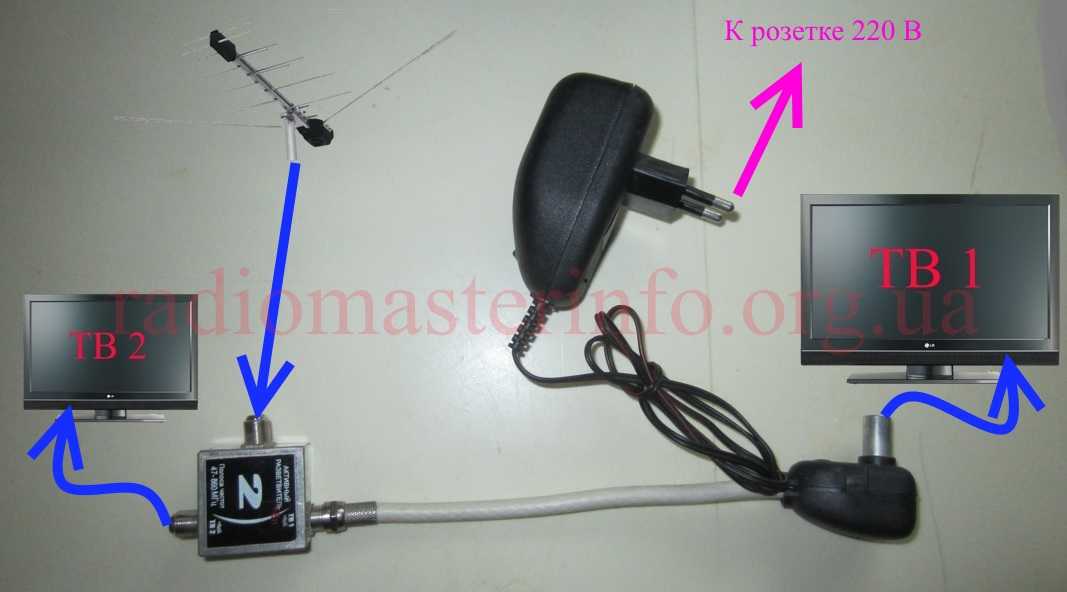

Пример схемы подключения активного разветвителя на два телевизора:
Активный разветвитель с проходным питанием. Используется для питания антенного усилителя, установленного на самой антенне, нельзя применять при разводке кабельного телевидения и сигнала антенны на которой не установлен усилитель.

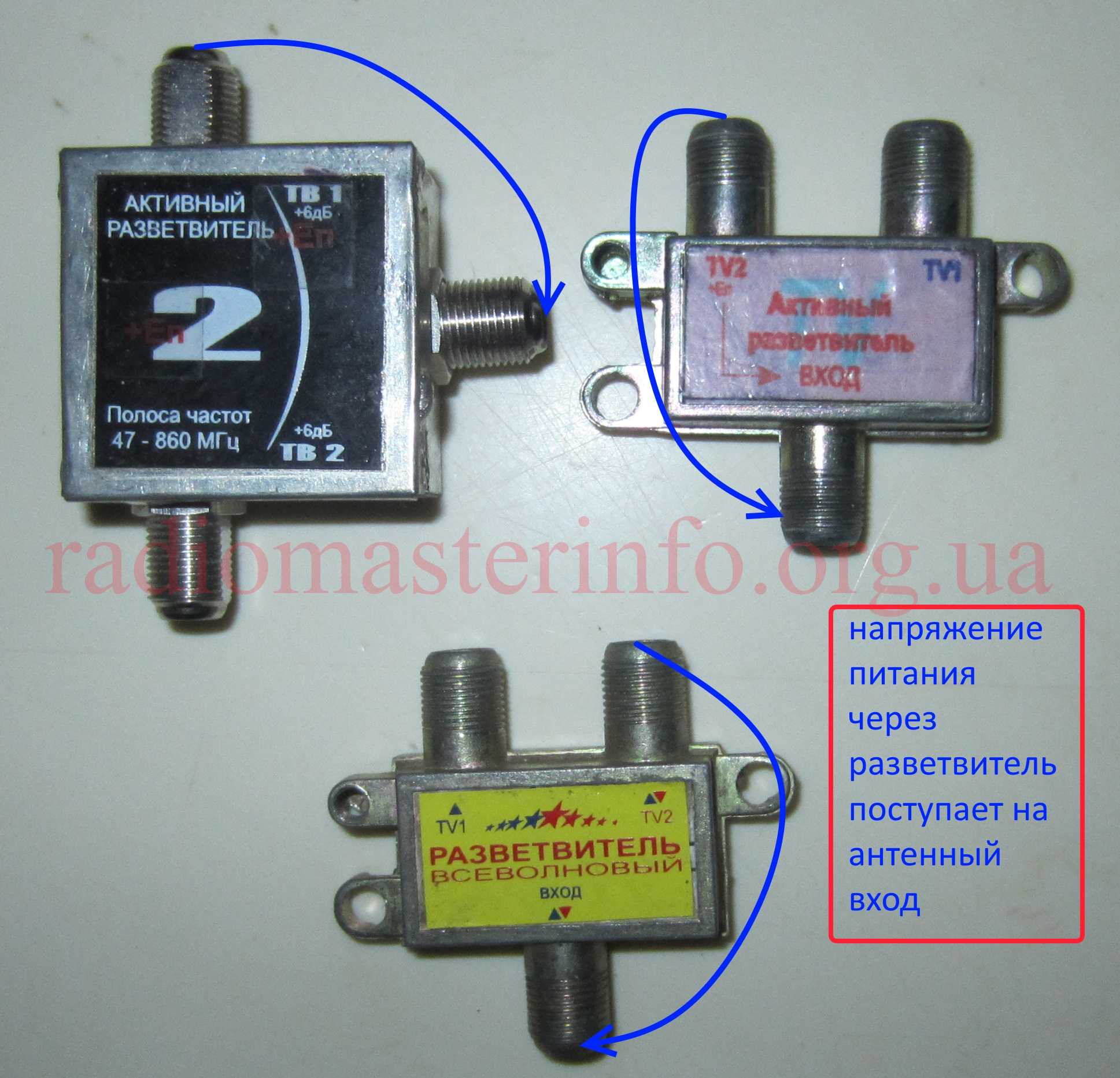

И еще одна важная особенность применения активных антенных разветвителей.
Бывают случаи, когда в кабельной сети, одновременно с сигналами телевизионных каналов передается сигнал интернет провайдера и вы его используете.
В этом случае на входе в квартиру необходимо установить качественный пассивный антенный разветвитель. Один его выход пустить на модем для интернета, а другой, на активный антенный разветвитель и далее на все ваши телевизоры.
Если сразу поставить активный антенный разветвитель, то интернет работать на будет, так как у него двухсторонняя связь, прием-передача, а через активный разветвитель это невозможно.
Материал статьи продублирован на видео:
