Схема подключения дифференциального автомата

Устройство и принцип действия

Дифавтомат относится к сложному электротехническому оборудованию. Фактически состоит из нескольких автономных структурных составляющих. В их числе:

  1. Система автоматического выключения. Контролирует нагрузочный ток. При достижении максимальных значений, например, при коротком замыкании или запредельной мощности потребителей электроэнергии, срабатывает за 0,06 сек. При утечке тока в результате оголения проводки (пробой изоляции) или других неполадок в кабелях и проводах, разрыв сети происходит с задержкой до 1 часа. Отключение производят магнитный и тепловой расцепители. Быстрота процесса зависит от величины отклонения тока от стандартного значения. Автомат приводится в действие при разнице текущего и номинального токов выше 25%.
  2. Дифференцированный трансформатор. Предназначен для защиты людей и животных от поражения током. Работа основана на использовании электромагнитной катушки. При достижении разницы между входящими и исходящими токами критических значений катушка мгновенно разрывает цепь.
  3. Рейка ручного переключения аппарата. Имеет два положения — включено и выключено. Используется при ремонтных и профилактических работах, а также при подключении потребителей электропитания.

Установка дифференциального выключателя

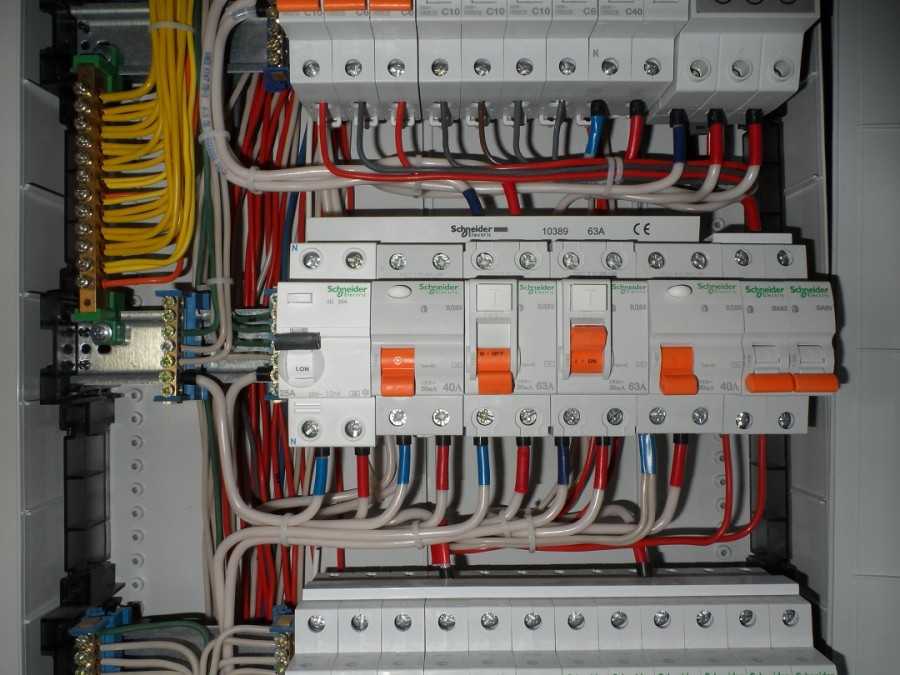

Установка дифавтомата производится в строгом соответствии с требованиями ПУЭ (Правила устройства электроустановок). Аппарат размещается в распределительном щите на Din — рейках, к которым крепится с помощью специальных зажимов — защёлок. Компактный корпус изготовлен из диэлектрического материала. Часто применяются полимерные композиты, обладающие необходимыми для электрических устройств свойствами: прочностью, термической и антикоррозийной стойкостью, повышенной противопожарной сопротивляемостью.

Выключатель крепится к щитку таким образом, чтобы входные жилы находились сверху. На корпусе коробки показано правильное направление монтажа. Подсоединяемые провода на концах оголяются и зачищаются специальным инструментом для снятия изоляции. Высокотехнологичные приборы чувствительны. Даже незначительные повреждения сердечника провода приведут к некорректной работе системы защиты. Как минимум увеличится число ложных срабатываний выключателя.

Фазный и нулевой провода требуется подключить к устройству через специальные ячейки. Встречаются случаи, когда жилы соединяются с изделием, минуя автомат. Такая схема соединения чревата опасными последствиями.

Грубая ошибка — соединение нулевого провода на выходе из устройства с другими нулями на электрическом щитке. Проходящие токи превысят номинальное значение для устройства, вызывая беспричинное срабатывание. Такой же эффект имеет место при соединении нуля с заземлением. Такая схема устарела. Она пригодна для двухпроводных сетей с грубой защитной системой.

При двух или трёх элементах в электросети требуется следить за тем, чтобы фазы и земля подключались правильно. Нередко к энергопотребителю подводят фазный провод от одного прибора, а ноль — от другого, что исключает возможность защиты сети.

Выбираем способ

Для начала разберемся с основными вариантами электромонтажных работ, т.к. домашняя электропроводка может быть однофазной (220 В), трехфазной (380 В), с заземлением и без него. К тому же изделие можно установить только на вводном щитке в квартире либо на каждую отдельную группу проводов. В зависимости от этих условий, схема подключения дифавтомата может быть немного видоизмененной, да и самой устройство будет иметь другую конструкцию (двухполюсный либо четырехполюсный).

Итак, рассмотрим по порядку каждый из способов подключения дифавтомата в щитке.

Простейшая защита

Наиболее простой способ установки – один вводной дифавтомат, обслуживающий всю квартирную проводку. В этом случае необходимо покупать мощное устройство, рассчитанное на токовую нагрузку от всех электроприборов в помещении. Недостаток такой схемы подключения заключается в том, что если защита сработает, самому найти проблемную зону будет проблематично, т.к. пробой может быть где угодно.

Обратите внимание на то, что земляной провод проходит отдельно, соединяясь с заземляющей шиной, к которой подсоединяются все PE-проводники от электроприборов. Также важный момент заключается в подсоединении нулевого проводника

Ноль, который выведен из дифференциального автомата, категорически запрещается соединять с другими нулями электросети. Это связано с тем, что по всем нулям будут проходить разные токи, которые станут причиной срабатывания аппарата.

Надежная защита

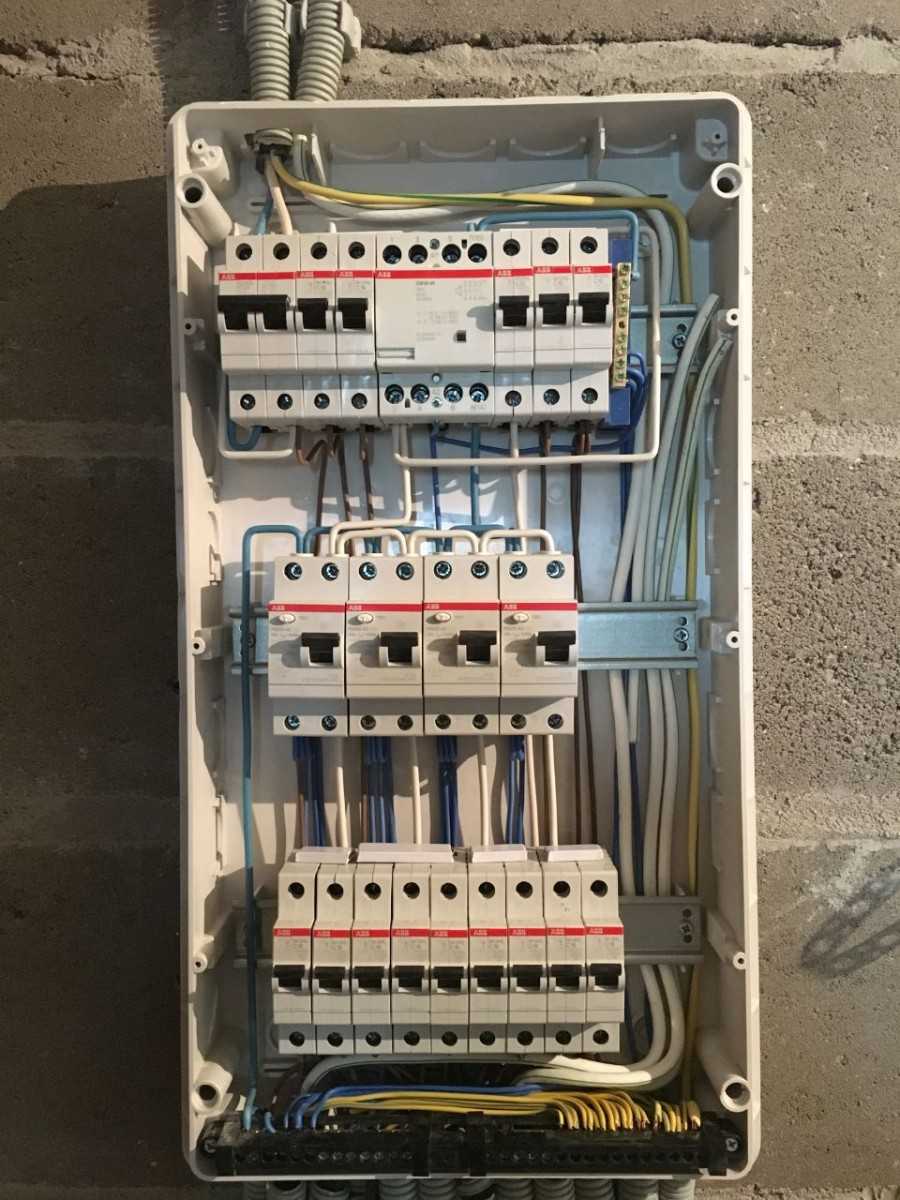

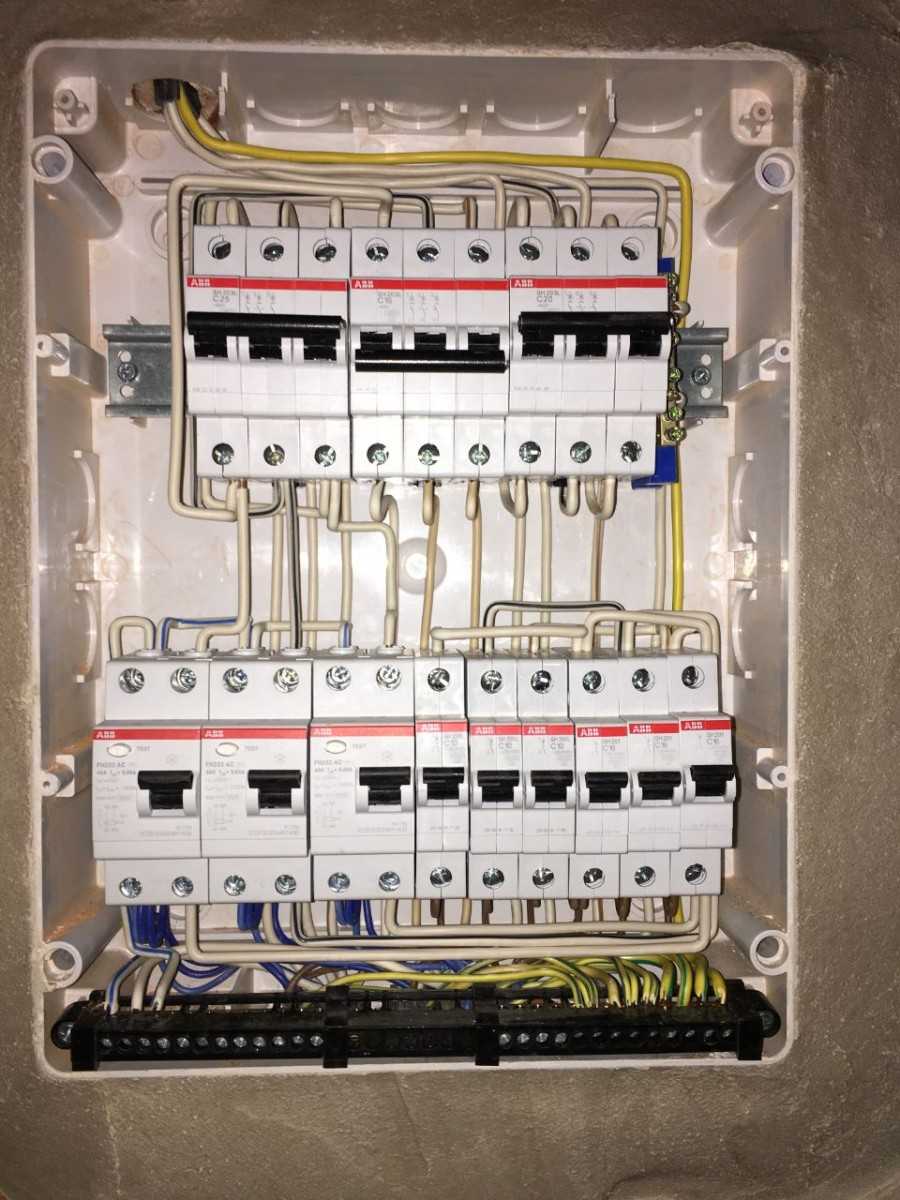

Усовершенствованным вариантом подключения дифавтомата в доме является следующая схема:

Как Вы видите, на каждую группу проводов установлено по отдельному устройству, которое сработает только в том случае, если опасная ситуация возникнет у него на «участке». В то же время остальные изделия не среагируют и будут работать в своем обыкновенном режиме. Преимущество такого варианта подключения заключается в том, что при возникновении утечки тока, короткого замыкания либо перегрузки электросети можно сразу же найти проблемный участок и переходить к его ремонту. Недостаток такого способа установки дифавтомата – повышенные материальные затраты на приобретение нескольких аппаратов.

Без заземления

Выше мы предоставили несколько примеров, в которых присутствовал заземляющий контакт. Однако на даче и в старых домах (а соответственно и со старой проводкой) использовалась двухпроводная сеть – фаза и ноль.

В этом случае подключение дифавтомата осуществлялось по следующему принципу:

Если в Вашем случае также отсутствует «земля», обязательно осуществите замену электропроводки в доме на новую, более безопасную.

В трехфазной сети

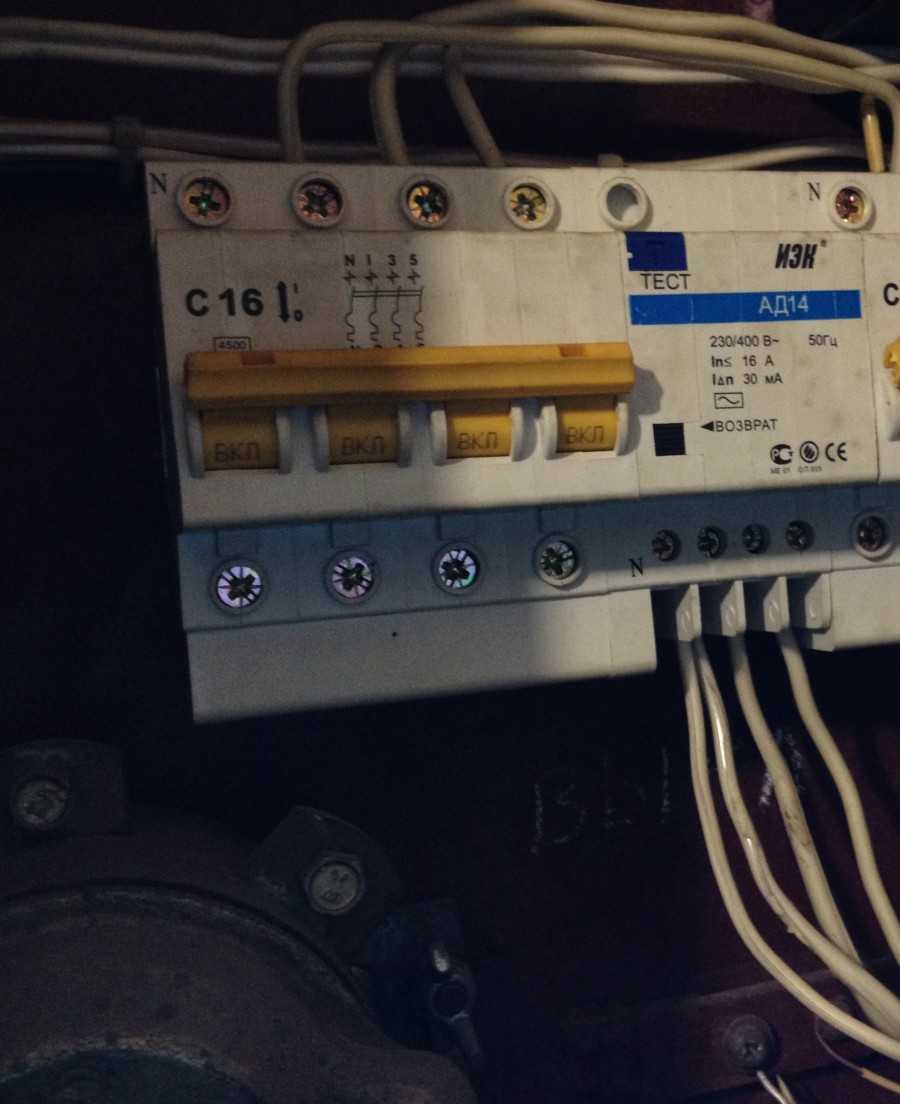

Если Вы решили установить дифавтомат в коттедже, гараже либо современной квартире, где применяется трехфазная сеть на 380В, в этом случае необходимо использовать 3 фазный автомат. На самом деле схема не будет отличаться от предыдущих, если не учитывать тот факт, что на вводе и выводе из корпуса нужно подключить по четыре жилы.

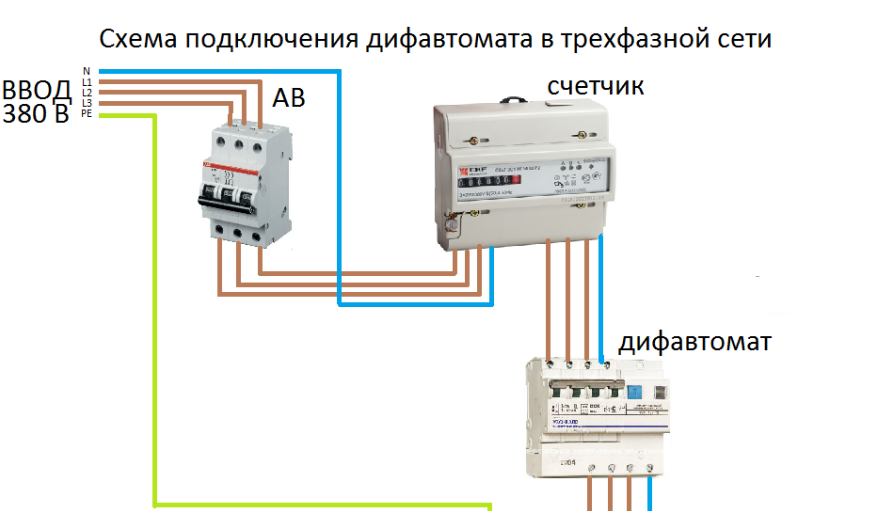

На схеме показано, как подключить трехфазный дифавтомат к сети:

Вот мы и предоставили существующие способы подключения дифференциального автомата своими руками. Наиболее правильным вариантом является тот, который с заземлением и несколькими отдельно установленными устройствами.

Также советуем просмотреть наглядную видео инструкцию с правильным подсоединением проводов:

Выбор схемы

В трехпроводной сети с заземляющим проводом, допускается подключение дифавтомата или УЗО в отдельных помещениях или на отдельные группы потребителей. Остальные группы защищаются установкой автоматического выключателя с соответствующим нагрузке номинальным током.

В двухпроводной сети, схема подключения должна предусматривать наличие защитного устройства на входе в распределительный щит. Только при соблюдении этого условия вся электропроводка окажется защищенной.

Для правильной и надежной работы электропроводки в двухпроводной сети целесообразно устанавливать дифференциальные автоматы или устройства защитного отключения на каждую группу. Каждая цепь должна защищаться отдельным устройством. Вводной дифавтомат должен иметь параметры номинального тока не меньше суммарного, который может возникнуть в защищенных цепях.

Дифавтомат – особенности и параметры

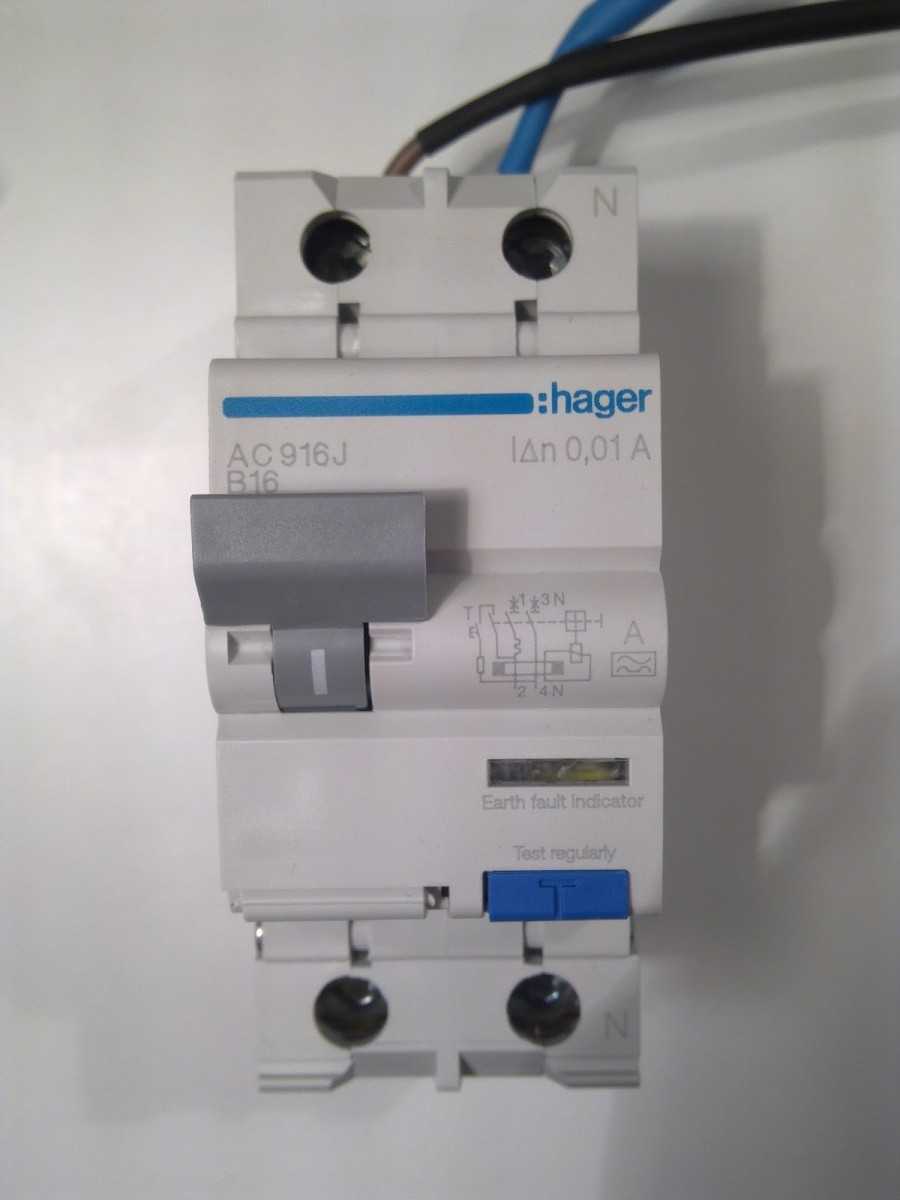

Дифференциальный автоматический выключатель представляет собой устройство защиты электрических цепей от перегрузки по току и его утечки.

Самый обычный вариант, он же самый распространенный – подключение дифавтомата в однофазной сети, т.е., бытовое его использование, являющееся оптимальным вариантом, как в контексте электрической защиты, так и сочетании цены и качества.

Перегрузки по току возникают при коротком замыкании или при подключении к сети нагрузки, превышающей ее расчетные возможности. Токи утечки могут возникать при повреждении изоляции проводов или диэлектрических прокладок либо изоляторов в конструкции электроприбора.

Кроме того, если человек задевает токоведущие элементы и через его тело начинает протекать определенный ток на землю, это также является утечкой.

Таким образом, правильное подключение дифавтомата обеспечит необходимый уровень защиты проводки и электробезопасности вашего жилья, а также является некой гарантией от возникновения пожаров и позволяет экономить электроэнергию, поскольку своевременно обнаруживает токи утечки и уходящие помимо полезной нагрузки, через поврежденную изоляцию.

Схема подключения дифавтомата в однофазной сети

После того как выбран способ и приобретены все нужные устройства, стоит начинать монтаж дифференциальных автоматов. Сначала необходимо осмотреть дифавтомат на присутствие сколов и различных дефектов, которые способны повлиять на качество работы оборудования. Помещение отключается от электрической сети путем выключения распределительного щита. Необходимо убедиться в полном отсутствии электричества при помощи измерительного прибора или индикаторного инструмента. Дифавтомат устанавливается на специальную рейку.

При помощи пассатижей или специализированного приспособления снимается лишняя изоляция с подключаемых проводов. Далее, подсоединяются нулевые и фазные провода. На верхние разъемы устройства нужно подключить жилы питающего провода, а на нижние разъемы стоит подсоединить провода от нагрузок. Вот теперь необходимо подать питание от силового провода и проверить работу распределительного щита.
