Аскуэ — что это такое: система аскуэ и основные ее особенности

Преимущества и недостатки по сравнению с традиционным учётом

Без средств автоматизации эффективный учёт электрической энергии становится невозможным.

«Армия» счётчиков, с которой нужно снять показания, или получение такого же количества звонков от абонентов – это сложно. Затем нужно занести бесконечный поток цифр в компьютер, обработать их, распечатать квитанции и снова разослать. И при этом не ошибиться.

Для чего выполнять такой гигантский объём работы малоэффективными методами, когда существуют АСКУЭ? Конечно, незачем. Пользователями автоматизированной системы учёта уже стали:

  • Многоквартирные дома.
  • Коттеджные поселки (там устанавливают счетчики АСКУЭ с пультом на столбе).
  • Населённые пункты сельской местности.
  • Садоводческие товарищества.
  • Гаражные кооперативы.
  • Сельскохозяйственные сообщества.
  • Промышленные предприятия.
  • Организации коммунального профиля.
  • Строительные фирмы.

А в условиях сурового климата, больших расстояний, труднодоступности отдельных объектов учёта, система просто безальтернативна.

АСКУЭ обладает множеством достоинств:

  • Постоянный сбор информации от приборов учёта с накоплением и обработкой на сервере, отображаемой на экране монитора.
  • Точный учёт потребляемой электроэнергии.
  • Автоматический контроль уровня энергопотребления в соответствии с заданными параметрами, с возможностью удалённого воздействия.
  • Длительное сохранение накопленной информации в удобном формате.
  • Возможность оперативной диагностики данных.
  • Быстрое получение сведений о расходовании электроэнергии за любой период времени.
  • Удобство анализа структуры энергопотребления с целью её последующей оптимизации.
  • Выявление хищения из-за безучётного потребления, несанкционированного доступа, паразитного подключения, обмана приборов учёта с помощью технических средств. Обмануть счетчик АСКУЭ практически невозможно. Находятся умельцы, которые перепрошивают такие счетчики, но новая система обнаружит обман с помощью специальных алгоритмов.
  • Мгновенная фиксация отклонения параметров питающей сети, что позволяет оперативно выявлять аварийные ситуации.
  • Прогнозирование уровня потребления на необходимую перспективу.

К недостаткам автоматизированной системы учёта относятся:

  • Высокая стоимость, компенсируемая быстрой окупаемостью.
  • Риски механических повреждений участков сети.
  • Нестабильность сигнала в случае сильных электромагнитных воздействий или возникновения условий экранирования приборов учёта.
  • Информационная уязвимость передаваемых данных.

Несмотря на недостатки, система достаточно удобна, что подтверждает опыт её эксплуатации. А выявленные недостатки могут быть устранены на стадии проектирования конкретной АСКУЭ.

Решение проблемных ситуаций

Особенности появления спорных моментов в работе таких систем связаны с их применением в дачных кооперативах, потому что длина линий электропередач может быть больше 1500 м. А также синхросигнал и данные могут пропадать на линии. Тем более что качество, в котором находятся силовые линии, не является идеальным. А также расстояние для передачи сигналов может сократиться в несколько раз. Чтобы решить такие проблемы, необходимо проверять уровень сигнала на линиях с помощью тестирующего оборудования. Выявленные проблемы необходимо оперативно исправлять

Очень важно использовать только качественные компоненты оборудования

Таким образом, расшифровка АСКУЭ заключается в совокупности компонентов, с помощью которых данные обрабатываются для последующего распределения.

Реализация процессов обусловлена пользовательским взаимодействием. На сегодняшний день разрабатываются системы для того, чтобы было легче получить доступ к данным.

Технические параметры

Так как надёжность работы системы АСКУЭ напрямую зависит от первого блока, то все базовые требования должны предъявляться исключительно к приборам учёта. Точность определения указывает на правдивость полученных данных. Не менее важным показателем системы является максимально допустимая погрешность в процессе трансфера данных. Этот момент требует небольшого уточнения. Итоговый телеметрический выход агрегата транслирует последовательность импульсов с частотой, которая соответствует потребляемой мощности. Тепловые шумы и помехи могут вносить серьёзные погрешности в итоговые данные, что влияет на отчёт.

Избежать распространённых проблем можно в том случае, если вся собранная информация будет передаваться в двоичном коде. Высокий и низкий импеданс сигнала должны соответствовать «1» и «0». Эксперты также используют кодировку контрольной суммы, что позволяет проверить достоверность данных. Многие специалисты ошибочно полагают, что цифровая форма передачи информации защищена от погрешностей, но она лишена конкретики. Это связано с тем, что протокол всегда допускает определённую вероятность ошибки. Такой недостаток в той или иной степени присущ любым системам передачи данных.

Счётчики АСКУЭ — что это?

Автоматизация учёта электрической энергии стала возможна благодаря изобретению и выводу на рынок электронных счётчиков, которые также называют интеллектуальными или «умными». Электронный прибор коммерческого учёта — это базовый компонент АСКУЭ, первичный источник получения информации для остальных уровней системы.

Счётчики для АСКУЭ трансформируют проходящий ток в измерительные импульсы, которые позволяют определить точное количество потреблённой электроэнергии, а также выдают другие параметры сети, важные для организации многотарифного учёта: ток, напряжение, частота, сдвиг фаз. Их отличительная черта от индукционных, электронных или гибридных приборов учёта состоит в наличии импульсного выхода или встроенного модема.

Благодаря включению в автоматизированную систему, эти электросчётчики могут в удалённом режиме:

  • передавать данные и команды: сигналы о вмешательстве в их работу, о вскрытии клеммной коробки, о воздействии магнитом на счётный механизм; получать данные и команда: об отключении реле, об изменении тарифного расписания.

В зависимости от модификации, электросчётчики АСКУЭ могут обеспечивать накопление и хранение данных об энергопотреблении, работу в многотарифном режиме, вести учёт не только активной, но и реактивной энергии, дистанционно отключать потребителя от сети или восстанавливать энергоснабжение.

Кроме того, приборы отличаются по классу точности, номинальному напряжению и ряду других параметров. Это даёт потребителям возможность выбрать оптимальные приборы для интеграции в проектируемую систему коммерческого учёта, исходя из требований к её функциональности и экономичности.

Независимо от выбора производителя приборов учёта или разработчиков автоматизированной системы, счётчики, интегрируемые в АСКУЭ, должны соответствовать требованиям ГОСТ 31819.21–2012 (62053–21:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21» и быть внесёнными в государственный реестр средств измерений, а их применение необходимо согласовать с поставщиком электроэнергии.

Похожие:

Техническое задание на получение акта соответствия техническим требованиям…Автоматизированная информационно-измерительная система коммерческого учета электроэнергии Автоматизированная информационно-измерительная система коммерческого…Наименование предприятия исполнителя и предприятий, привлеченных для создания аиис куэ ООО «нп бф», и их реквизиты 9
ДокументацияАскуэ (Автоматизированная Система Коммерческого Учёта Энергии) на кнс муп «Водоканал» г. Иркутска в 2015 году ДокументацияАскуэ (Автоматизированная Система Коммерческого Учёта Энергии) на внс муп «Водоканал» г. Иркутска в 2015 году
1. 1Общие сведения о процедуре запроса предложенийВыполнение проектных, строительно-монтажных, пусконаладочных работ, а также приобретение оборудования для организации коммерческого… 1. 1Общие сведения о процедуре запроса предложенийВыполнение проектных, строительно-монтажных, пусконаладочных работ, а также приобретение оборудования для организации коммерческого…
Техническое задание на выполнение работ на разработку документации по титулу«Модернизация автоматизированной информационно-измерительной системы коммерческого учёта электроэнергии (аиис куэ) зао «впз»» Руководство по эксплуатации Методика поверкиСчетчики предназначены для коммерческого учета активной электроэнергии в однофазных цепях переменного тока и работают как автономно,…
Наименование раздела СтрСоздание автоматизированной информационно-измерительной системы коммерческого учета электроэнергии (аиис куэ) на стороне 110 кв гнпс… Техническое задание на оказание услуг по техническому сопровождению…«Автоматизированная система планирования, бухгалтерского учета и анализа исполнения бюджетов в финансовых органах «Бюджет» (ас бюджет)…
Конкурс без предварительного квалификационного отбора на право заключения…«Энергосервисного договора» направленного на снижение технологического расхода (потерь) электроэнергии при ее передаче в электрических… Документация по открытому одноэтапному конкурсу без предварительного…
Техническое задание на разработкуАиис куэ) и дальнейшего коммерческого сопровождения аиис куэ в целях приобретения электроэнергии для объектов Сбербанка России ОАО… Автоматизированная система мониторинга Руководство администратора дсмк. 421411. 00Автоматизированная система мониторинга «Monitor» (далее «программа») предназначена для сбора информации с контролируемых объектов…
1. Новая функциональность пс егаисЕдиная государственная автоматизированная информационная система учета объема производства и оборота этилового спирта, алкогольной… Автоматизированная информационная система «государственный лесной…Автоматическое формирование документов на основе данных карточек первичного учета 56

Руководство, инструкция по применению

Инструкция, руководство по применению

Как работает система

Основной задачей системы является получение информации от всех заказчиков на потребление электроэнергии, входящими в данную систему. Далее АСКУЭ производит обработку полученной информации и предоставляет отчет о проделанной работе. В отчет входит данные о количестве потребленной энергии в денежном эквиваленте, а также прогнозируется будущий период расходования энергии.

Принцип работы АСКУЭ

Некоторые разновидности системы могут выполнять дополнительные функции: дистанционный учет потребляемой электроэнергии, программное управление нагрузкой на расстоянии, управление уличными осветительными приборами.

Система способна отключать и подключать потребителя в зависимости от установленных программных данных. Причинами отсоединения могут стать превышение лимита одного из показателей: мощности, тока или напряжения. Кроме этого отключения могут быть вследствие перегревания электрического счетчика, а также несоответствия параметра напряжения.

Структура АСКУЭ

Автоматизированная система управления состоит из счетчиков, коммуникаций, компьютера с особым ПО, программы для обмена данными.

Счетчики АСКУЭ предназначены для отображения параметров потребляемой или отдаваемой энергии и мощности. В комплексе с прибором учета находятся устройства по сбору данных и ее передаче. Работают такие приборы на микропроцессоре, собирают максимально точные данные с точки учета.

Счетчики позволяют снимать данные о нагрузках в конкретный отрезок времени, давать информацию о качестве получаемого электричества. Данные предаются в момент связи  с  прибором. Все полученные измерения могут храниться на счетчиках до года.

В качестве коммуникаций в системе выступают выделенные телефонные каналы, радиоканалы, а также аппараты связи.

Компьютеры со специальным программным обеспечением предназначены для получения и анализа данных по энергии от счетчиков, либо от групп потребителей.

Передача информации может осуществляться через кабель, провода электроэнергии, по мобильной связи через модем.

Также используется отдельное программы АСКУЭ для возможности передачи и получения собранной информации от поставщиков электричества, либо с других объектов, предприятий.

Преимущества эксплуатации системы

Основные преимущества внедрения АСКУЭ:

  • получение полных данных об энергопотреблении всего объекта в целом;
  • доступ к любому счетчику;
  • контролирование потребления электричества на любом этапе, в том числе в реальном времени, в связи с этим возможность коррекции потребления;
  • выявление неучтенного потребления, что помогает выявлять случаи хищения электроэнергии;
  • сохранение всей информации в базах данных;
  • полностью автоматизированный процесс контроля.

Контроль ведется на каждом этапе, с помощью этого можно определить в какой отрезок времени и где тратиться наибольшее количество электроэнергии.

Работа системы позволяет оперативно выявлять возникновение нештатных ситуаций, провести меры по созданию безопасных условий работы всего оборудования на объекте или предприятии.

Мероприятия по установке

Установка АСКУЭ проходит в несколько этапов.

  1. Перед началом работ для предприятия, объекта необходимо получить технические рекомендации от компании, предоставляющей электроэнергию.
  2. Согласно полученным рекомендациям, создается проект АСКУЭ для конкретного объекта. Результаты должны быть согласованы с поставщиком электроэнергии.
  3. После утверждения разработанного проекта можно приступить к основной части — установке системы.
  4. Монтируются счетчики, прокладываются коммуникации, устанавливаются компьютеры со специальным программным обеспечением. После полной сборки предполагается ввод оборудования в эксплуатацию. Система должна пройти три месяца опытного работы с момента подписания акта ввода в эксплуатацию.
  5. На следующем этапе подается заявка для объекта, на котором была установлена АСКУЭ, на проверку счетчиков на соответствие установленным нормам, после чего выдается свидетельство о государственной метрологической аттестации системы.
  6. По завершении трехмесячного испытательного срока и успешного его прохождения создается акт о вводе АСКУЭ в постоянную эксплуатацию. После ввода данные системы используются для осуществления расчетов между объектом и поставщиком электроэнергии.

Обслуживание системы

В случае возникновения неполадок с одним из приборов или программного обеспечения система не сможет выполнять свои задачи.

Мероприятия по стабильной работе оборудования и программного обеспечения должны проводиться регулярно.

Для этого компания проводит регулярное наблюдение введенной в эксплуатацию системы.

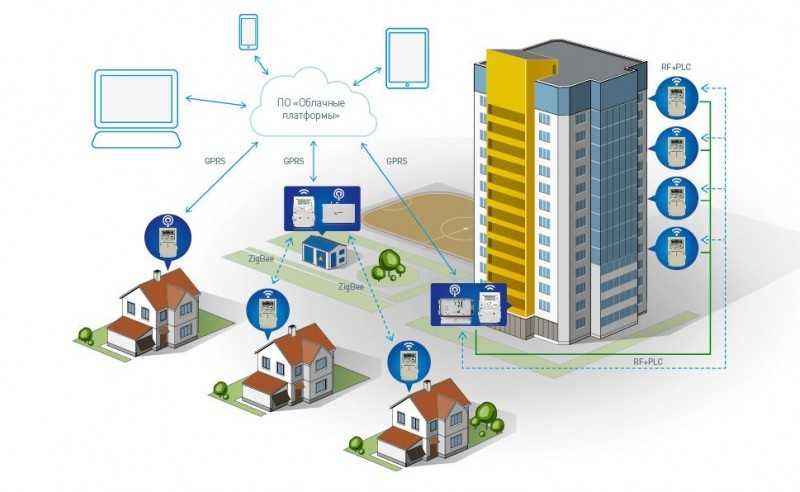

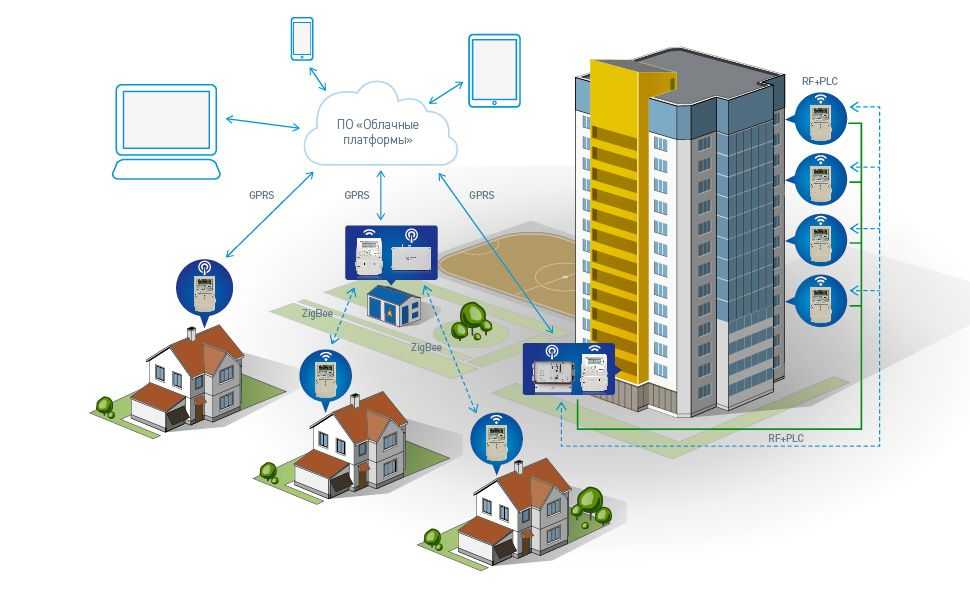

Рис. Принципиальная схема построения АСКУЭ для бытовых потребителей

Основные элементы АСКУЭ

Как видите, автоматизированная система учета включает в себя ряд элементов (подразделений), которые выполняют определенные задачи. Подобную структуру принято разделять на три уровня. Расскажем детально о назначении каждого из них.

Элементы первого уровня

К таковым относятся электронные приборы учета, у которых имеется специальный модуль, позволяющий отправлять сигналы в центр сбора. В России практикуется использование интерфейса RS-485, это стандарт асинхронной передачи данных, применяемый в системах автоматизации. Его упрощенная организация представлена ниже.

Организация интерфейса RS-485

Основной недостаток подобного устройства – ограничение количества приемо-передатчиков, их не может быть более 32. Выходом из этого может быть каскадирование системы, а именно установка сумматоров, «аккумулирующих» данные от различных источников. Изображение такого прибора показано на рисунке 7.

Рисунок 7. Устройство сбора и передачи данных (УСПД)

Обратим внимание, что разработка АС на базе интерфейса RS-485 велась в то время, когда использование GSM было экономически не обосновано. На текущий момент ситуация радикально изменилась

Связующее звено (элементы второго уровня)

Данный уровень используется для организации транспортировки данных к центру обработки. На текущий момент большинством приборов учета используется интерфейс RS-485, несмотря на то, что данный способ является явно устаревшим. Сложившаяся ситуация вызвана инертностью структур, отвечающих за стандартизацию, что несколько притормаживает внедрение новой технической базы.

Центр обработки (завершающее звено)

Данный элемент представляет собой АПК, в который поступают и обрабатываются информационные сигналы. Его характеристики напрямую зависят от объема поступающих данных и наличия дополнительных функций системы. Исходя из этих технических условий, для комплекса АС подбираются компьютерные мощности и программное обеспечение.

Цель создания системы АСКУЭ и АИИС КУЭ

Внедрение системы АСКЭУ позволит любому потребителю:

  • Измерять объемы потребленной электроэнергии без «ручного» съема показаний. Проще говоря, после внедрения АСКЭУ не нужно будет каждый месяц 30 числа приходить и записывать показания счетчика. Система сделает это автоматически.
  • Контролировать почасовый, посуточный,  понедельный расход электрической энергии;
  • Осуществлять автоматический сбор, обработку и хранение данных об объемах потребленной электроэнергии;
  • Рассчитывать балансы электроэнергии и контролировать «утечки» электроэнергии;
  • Анализировать потребление электроэнергии;
  • Получать мгновенную информацию обо всех неисправностях учета.

Все вышеописанное здесь позволяет потребителю значительно снизить свои затраты на электрическую энергию.

Как и за счет чего это происходит? Давайте разбираться.

Primary Sidebar

Для чего нужен автоматизированный учет

Автоматизированный коммерческий учет электроэнергии (мощности) позволяет определить величины учетных показателей, которые могут использоваться в финансовых расчетах.

Предназначение АСКУЭ состоит в том, чтобы осуществлять процедуры сбора и передачи информации, хранения информации в специализированной базе данных (база имеет повышенную степень защищенности от потери информации и от несанкционированного доступа), обработки показаний расхода (проводить расчеты потребленной электроэнергии). На основе полученных данных составляется отчет. С его помощью рассчитывается стоимость израсходованной электроэнергии и выставляются счета потребителям.

Система позволяет отслеживать баланс, прогнозировать результаты будущих периодов по потреблению (генерации), принимать решения по поводу изменения режима работы электрооборудования (осуществлять дистанционное управление). Если потребление энергии осуществляется без оплаты, то поставщик может дистанционно отключать нагрузку, вводить ограничения по мощности. Возможность незаконного потребления электроэнергии сокращается в частном секторе за счет выноса прибора учета на границу балансной принадлежности (на опору).

Как для потребителей, так и для поставщиков, преимущество системы в том, что счетчики АСКУЭ исключают ошибки, возникающие при ручном снятии показаний.

Кроме того, минимизируется необходимость контролирующих мероприятий, связанных с проверкой счетчиков техниками. Решается проблема доступа контролеров к приборам учета, так как счетчики передают информацию в Центр в автоматическом режиме.

Монтаж АСКУЭ

Проектирование – самый первый этап внедрения системы, от его проведения зависят дальнейшие успешные установка и подключение АСКУЭ. В процессе проектирования учитываются такие особенности объекта, как ресурсы, учет которых будет вестись, а также объемы производства предприятия. На основании расчетов количество и вид применяемого оборудования при установке системы может меняться и есть время для подбора нужных приборов, которые будут соответствовать требованиям.

Установка – следует за проведением расчетных и проектировочных работ. Этот этап включает в себя:

  1. Монтаж необходимого оборудования – приборы учета, модемы, серверы, компьютеры.
  2. Прокладка и монтаж кабельных линий.
  3. Подключение оборудования.
  4. Наладка оборудования.

Работы по установке и подключению АСКУЭ выполняют подрядные организации. Они могут выполнить такие мероприятия:

  • изучение объекта, выбор оборудования и составление проектной документации;
  • согласование в органах Энергосбыта, проведение монтажных и пусконаладочных работ;
  • настройка компьютерного обеспечения, проведение консультаций, гарантийное обслуживание оборудования.

При возникновении проблем, неполадок и сбоев в работе системы можно обращаться к любому подрядчику, который специализируется на построении данных систем.

Монтаж системы АСКУЭ ведется согласно четким требованиям и пожеланиям заказчика, учитывая также конкретные данные объекта. Огромное значение имеет не только этап проектирования и установки, но и настройка системы

Поэтому чрезвычайно важно выставить правильные параметры работы, а также надежно подключиться по каналу связи, который выбран заказчиком услуги. Именно от этих факторов и будет зависеть все последующее функционирование системы

Напоследок рекомендуем просмотреть видео, в котором наглядно показывается, как подключить АСКУЭ:

Будет интересно прочитать:

  • Преимущества и недостатки двухтарифных счетчиков электроэнергии
  • Что такое АСТУЭ
  • Перепрограммирование электросчетчика в 2017 году
  • Причины потерь электроэнергии

Что же такое АСКУЭ и АИИС КУЭ?

Автоматизированные Системы Контроля и Учета Электроэнергии (АСКУЭ) или Автоматизированные Информационно-Измерительные Системы Контроля и Учета Электроэнергии (АИИС КУЭ) — это системы, предназначенные для дистанционного снятия показаний с первичных средств измерения – счетчиков электрической энергии. Отличие АИИС КУЭ и АСКУЭ состоит в том, что АИИС КУЭ – это автоматизированная измерительная система является средством измерения и должна быть занесена в Госреестр как средство измерения. АСКУЭ – это автоматизированная система дистанционного считывания показаний с измерительных устройств – счетчиков электроэнергии, и используется как технологическая система для контроля за потреблением, и заносить ее в Госреестр как средство измерения не обязательно. АИИС КУЭ также используется для коммерческих расчетов между поставщиком электроэнергии и потребителем, что накладывает на нее дополнительные требования – согласованные формы отчетов, также ряд других требований, которые в АСКУЭ не обязательны.

По составу АСКУЭ и АИИС КУЭ, как правило, идентичны за исключением дополнительных требований к ПО «верхнего уровня».

Системы состоят из трех основных элементов:

  • первичные средства измерения,
  • среда передачи данных,
  • программное обеспечение для обработки, хранения и отображения данных, также формирование различных отчетов.

К первичным средствам измерения относятся:

  • счетчики электрической энергии,
  • трансформаторы тока и напряжения,
  • контроллеры или устройства, осуществляющие синхронизацию всех устройств по времени, а также источники единого времени.

К среде передачи данных относятся:

  • различные преобразователи интерфейсов,
  • различные модемы,
  • сама среда передачи – витая пара, телефонные линии, радиоканалы, силовые линии (PLC).

Технология передачи данных по силовым сетям PLC I, разработанная специалистами Инкотекс предназначена в основном для сбора данных показаний со счетчиков электрической энергии бытового сектора, т.е. автоматизированный сбор данных о потребленной электроэнергии от бытового потребителя. Такое функциональное ограничение обусловлено тем, что система должна иметь минимальную стоимость и простоту наладки и эксплуатации. В результате этого система относительно дешевая как по используемому оборудованию, так и в эксплуатации, поэтому имеет быструю окупаемость.

Технология передачи данных по силовым сетям PLC II, разработанная специалистами Инкотекс предназначена как для бытового сектора, так и для маломоторного сектора промышленности. Система более дорогая, но имеет большую функциональную нагрузку. Система сбора данных по силовой линии PLC II позволяет не только собирать данные о потребленной электроэнергии, но и получать практически все данные, которые имеются в многофункциональном счетчике.

Программное обеспечение «верхнего уровня» также состоит из нескольких основных блоков:

  • база данных, где происходит накопление полученных результатов,
  • блок обработки данных, где происходит формирование запросов, обработка полученных данных и передача их в базу данных,
  • пользовательский интерфейс с блоком отображения полученных данных,
  • генератор отчетов или блок формирования отчетных форм.

Целесообразность внедрения автоматизированной системы (АС) заключается в ее окупаемости, но иногда окупаемость не всегда является целью, важнее получать оперативную и достоверную информацию об электропотреблении или качестве питающей сети. В любом случае внедрения АС определяет сам потребитель и сам определяет, какую цель преследует внедрение АС.

Одной из целей использования автоматизированных системы дистанционного сбора данных является – исключить работу «счетчиков» — сотрудников энергослужб, которые списывают показания со средств измерения — счетчиков электроэнергии.

АИИС КУЭ

В последнее время на оптовом рынке электроэнергии вместо термина АСКУЭ применяется аббревиатура АИИС КУЭ (расшифровка: автоматизированная информационно-измерительная система коммерческого учета электроэнергии). В понятии АСКУЭ нет слова, измерение, а значит, оно находится вне правового поля главных нормативных актов. Принимая, документы касающиеся торговли электроэнергии стороны обязуются выполнять все требования, касающиеся соблюдения регламентов, поэтому не допускаются неточности в написании документов. Это понятие еще не совсем прочно прижилось в среде энергетиков. АИИС так же, как и АСКУЭ является иерархической системой и осуществляет те же самые операции.

Оценочная стоимость при организации и строительстве АИИС КУЭ с различными функциональными возможностями составляет:

  1. Составление проектной документации 330 000 р.
  2. Эксплуатационная документация составляет 140 000 р.
  3. Метрологическая документация 380 000 р.
  4. Документация по установлению соответствия 100 000 р.
  5. Счетчики, сеть сбора, и передача данных 340 000 р.

Итоговый результат зависит от того какой является АИИС КУЭ бюджетной, функциональной или розничной, рассчитываются на точку измерения и варьируются от 870 000 до 3 990 000р.

Когда выгодно внедрение?

Такую систему устанавливают садоводческие товарищества, объединения промышленного значения и ЮЛ. Кроме того, к применению системы нередко прибегают ТСЖ, а также помещения жилого многоквартирного типа.

Внедрение АСКУЭ позволяет организовать:

  • измерение объемов в плане электрической энергии, которая потребляется, за исключением «ручного» съема показаний;
  • контроль расхода электроэнергии (в почасовом, посуточном, понедельном плане);
  • реализация автоматического сбора, дальнейшей обработки и хранения информации по поводу потребляемых объемов электрической энергии;
  • расчет балансов электроэнергии, а также контроль ее «утечки»;
  • полный анализ потребления;
  • мгновенное получение сведений по поводу актуальных неисправностей учета данных.

Возможности автоматизированного учета электроэнергии

Сегодня накоплен очень большой опыт получения и обработки информации всякого рода. Для работы системы как единого целого должны быть выдержаны и общие требования к получаемой, передаваемой и обрабатываемой информации.

В установленной и работающей АСКУЭ информация со счетчиков собирается периодически, каждые 30 минут, и поступает по каналам связи к центрам обработки.

Базы данных способны хранить данные по потреблению энергии как с привязкой в пространстве (конкретные потребляющие единицы, конкретные точки учета потребления), так и во времени — за неделю, месяц, год. Это позволяет проводить с ними вполне успешную и полезную аналитическую работу: анализировать потребление по ритмичности, сбалансированности, решать задачи оптимизации всех звеньев энергосистемы и предлагать улучшения. Для этого написано много программ для АРМ и компьютеров разных сфер обработки и производительности.

В рамках АСКУЭ легко организовать многотарифное потребление, что улучшает режим потребления.

Может быть обеспечен контроль соблюдения лимитов потребителями.

В крупных центрах обработки в АСКУЭ обобщенные данные выводятся на средства коллективного отображения, что позволяет наглядно наблюдать за потоками энергии и принимать оперативные решения по управлению.


Автоматизированное рабочее место специалиста-энергетика

Несмотря на сложность и многоуровневость системы, ключевым моментом был и останется счетчик, прибор первичного учета. При этом используется единая кодировка исходных данных, которая достигается унифицированными цифровыми приборами учета — счетчиками.

Счетчики  в системе автоматизированного учета

Современные счетчики электроэнергии способны не только проводить подсчет энергии, проходящей через них, но и записывать в виде, пригодном для дальнейшей передачи по каналам связи и обработки на АРМ, — автоматизированных рабочих местах специалистов-энергетиков.

Для передачи данных счетчики подключаются к передающим устройствам. Для этого у них имеется вывод для кабеля по стандарту RS-485. Этот стандарт предполагает подключать к одному передающему устройству до 32 счетчиков одновременно, и организуется автоматический обмен данными с удаленными серверами.


Счетчик, который можно подключить к АСКУЭ. Передача данных в АСКУЭ осуществляется без участия потребителя

Счетчик АСКУЭ — это цифровой электросчетчик, подключенный к системе по каналам связи и работающий автоматически. Ведущую роль в этом играет не только подключение, но и настройка работы, включая переключение тарифов, контроль лимитов и пр.

Система АСКУЭ — передача данных

Передача данных происходит по кабелю витой паре на частоте 30–70 кГц. Этим самым организуется связь коммутации и передачи информации.


Схема АСКУЭ многоквартирного дома

Система собирает информацию как с однофазных, так и с трехфазных потребителей, все данные поступают на преобразователь (конвертор), а от него через модем отправляются удаленному обработчику

Для чего нужна система

Назначения данной системы заключаются в:

  • непосредственном контролировании за количеством, частотой, качеством и другими показателями энергоресурса, который получают потребители;
  • проведении анализа, а также накоплении и обрабатывании полученной информации, для проведения финансовых расчетов;
  • повышении достоверности и надежности при подсчете количества потребляемого ресурса;
  • уменьшении энергозатрат посредством системы, которая распределяет энергию и мощность на крупных предприятиях;
  • экономии расхода электричества системой, вследствие чего и финансовыми затратами.

АСКУЭ производит финансовые расчеты между энергетической компанией и поставщиком автоматически.

Составляющие элементы

Чтобы изучить структурную схему АСКУЭ, нужно мысленно разделить её на три общих блока. Это наиболее распространённая, общепринятая компоновка, которая составляет базовую часть всей системы. Блок под номером один включает в себя мощные агрегаты для учёта энергии, представленные индукционными или же электронными электросчётчиками. Такие приборы устанавливаются исключительно у потребителя. Если же был вмонтирован инновационный счётчик, то сбор необходимой информации будет осуществляться через встроенный порт связи.

Отдельно стоит учесть, что на сегодняшний день основной процент приборов комплектуется на заводе мощным интерфейсом для включения в АСКУЭ. Если используется счётчик старого образца — индукционный, то специалисты дополнительно оснащают его считывающим устройством, за счёт этого происходит передача данных.

Второй блок выполняет все функции связи. Те показания, которые были удачно собраны ещё на первом этапе, должны быть переданы и надёжно защищены от взлома мошенниками. Реализовать эту идею можно несколькими способами:

  • Через обычные телефонные линии связи.
  • Передача по Всемирной паутине.
  • Мобильная связь разных стандартов (3G, GPRS, Wi-Fi).
  • Совокупность всех существующих способов для гарантированной безотказной работы системы.

Третий блок сочетает в себе специализированные средства компьютерной обработки полученных данных. На этом этапе вся собранная информация обрабатывается и анализируется. С технической стороны третий блок обязательно состоит из мощного сервера или же компьютера с актуальным программным обеспечением. Благодаря этому эксперты могут максимально правильно настроить все узлы системы.

No tags for this post.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Электрошок
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.

Adblock
detector
