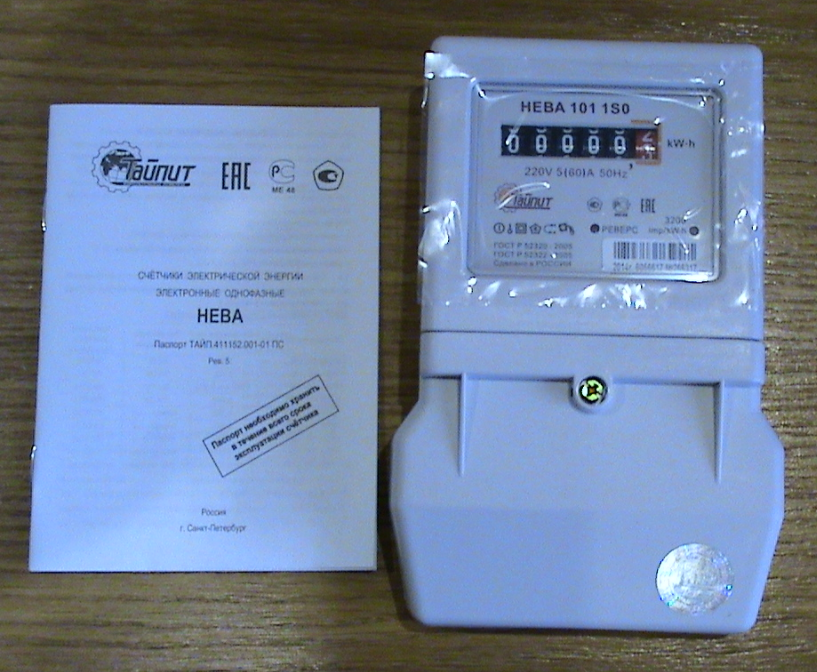

Обзор счетчика нева-101-1s0

Технические характеристики

Наименование Характеристики
Модель 1S0
Рабочее напряжение, В 220
Предельные границы напряжений, В 161 — 276
Рабочая частота электросети, Гц 50
Границы номинальной величины частоты сети, Гц 47,5 — 52,5
Величина полной мощности по токовой электроцепи, ВА 0,1
Величина полной мощности по электроцепи напряжения при рабочих характеристиках, ВА 8,5
Величина активной мощности, Вт 2,0
Пусковой электроток, А 0,02
Базовый номинальный (предельный) электроток, А 5 (60)
Вид счетного устройства Электромеханическое
Вид подключения к электросети Прямое (шунтом)
Способ крепления Тремя винтами
Класс точности 1
Температура воздуха окружающей среды, град от -40 до +60
Средняя наработка до отказа, час. 280000
Срок службы, лет 30
Межповерочный интервал, лет 16
Цена, руб 750

Габаритные размеры счётчика Нева 101

Эксплуатация счетчика

Кроме покупки и установки счетчика нужно знать правила эксплуатации приборов учета электроэнергии. Наиболее часто возникающие вопросы это по продолжительности работы счетчика, когда его нужно менять, когда производится поверка и как снять показания. Ниже рассмотрим данные вопросы.

Срок службы

Средний рок службы (эксплуатации) электросчетчика НЕВА-303, заявленный заводом производителем, составляет 30 лет. Можно пользоваться прибором учета и свыше этого срока, если счетчик работает исправно. Кроме срока службы в технических характеристиках указано дополнительно количество часов непрерывной работы до отказа, у НЕВА-303 этот показатель 280 000 часов, что примерно 31 год.

Межповерочный интервал

Межповерочный интервал – это период через который счетчик необходимо проверять на достоверность счета, этим занимаются метрологические службы, либо управляющая компания, данная процедура называется поверка. Поверка НЕВА-303 должна проводиться каждые 16 лет. После процедуры в технический паспорт заносится отметка с датой и информацией и поверителе.

Снятие показаний

Для того чтобы правильно записать показания счетчика и произвести оплату, нужно использовать общие правила для однотарифных счетчиков. Счет в НЕВА-303 ведется нарастающим итогом. Для того чтобы правильно вести учет нужно каждый месяц в конце или в начале снимать показания. Цифровое табло счетчика поделено запятой на 2 части, слева это целое количество киловатт, справа доли киловатт. Записывать следует левую часть до запятой. Далее из нынешнего числа вычитаем значение которое было месяц назад и получим сколько намотало за последний месяц.

Для более детального представления электросчетчика Нева-303 от компании Тайпит, можно посмотреть презентационное видео которое представлено ниже, в нем показаны технические характеристики, установочные габариты и другие особенности.

Особенности энергомера: технические параметры

Эта защита позволяет предупредить воздействие магнитного поля, которое применяется с целью остановки механизма учета. Счет электрической энергии ведется только в одну сторону. К основным техническим параметрам рассматриваемого прибора относятся:

  1. Первый класс точности прибора Нева 101 1S0. Этот параметр соответствует ГОСТу 31819.21-2012.
  2. Частота питания сети составляет 50Гц. Бытовые электросети, напряжение питания которых составляет 220-230В.
  3. Номинальная и максимальная сила тока равняется 5А и 60А соответственно.
  4. Однофазный прибор разрешено использовать при температуре окружающей среды в диапазоне от -40 до +60 градусов.

Энергомер Нева 101 1 so предназначается как для монтажа внутри помещения, так и снаружи, только для этого обязательным условием является использование ящика.

Установка счётчика

Монтаж прибора несложно выполнить самостоятельно. Он устанавливается на три винта после подготовки соответствующего крепления. Габаритные размеры указаны на рисунке:

Габаритные размеры счётчика Нева 101

Подключение должен осуществлять квалифицированный электромонтёр согласно схеме, указанной в паспорте:

Схема подключения Нева 101 к однофазной энергосистеме

Помещение, где установлен счётчик, должно соответствовать необходимым условиям по влажности и запылённости. После монтажа и подключения, прибор должен быть опломбирован службой энергонадзора.

Указанный счётчик хорошо себя зарекомендовал, как надёжное и долговечное устройство и относится к наиболее распространённым приборам среди населения.

Особенности эксплуатации

Срок службы устройства 1 s0 составляет не менее 30 лет, а наработка на отказ равняется 280 тысяч часов. Поверка энергомера Нева 101 1 so осуществляется каждые 16 лет. Поверка проводится метрологической службой или же управляющей компанией. В случае обнаружения дефектов, электросчетчик подлежит замене. Если счетчик электроэнергии Нева 101 прошел поверку, то об этом ставится соответствующая отметка в паспорте.

Конструкция прибора НЕВА 101 1 s0 также предусматривает расположение двух световых индикаторов. Первый индикатор, который постоянно мигает красным светом, говорит о работоспособности устройства. Частота мигания зависит от потребляемой энергии. Чем больше мощных приборов подключено в сеть, тем чаще будет мигать светодиод красным светом. Второй индикатор называется «РЕВЕРС». Он практически постоянно находится в неработоспособном состоянии, а загорается индикатор, только если попытаться отматывать счетный барабан.

Преимущества устройства

Достоинства энергомера проявляются в следующих качествах:

  • простоте и надежности конструкции;
  • совместимости размеров крепежа со старыми моделями советского производства;
  • присутствии двойной индикации, указывающей на наличие сети и интенсивность потребления электротока;
  • приемлемой стоимости;
  • удачному дизайну с хорошей различимостью показателей;
  • незначительных потерях электроэнергии;
  • низкой погрешности;
  • удобстве подключения.

Пройденная сертификация подтверждает полное соответствие данного измерительного средства стандартам качества.

Подключение прибора

Простота монтажа позволяет установить устройство самостоятельно, но подключать прибор должен квалифицированный электромонтер, с действующим удостоверением третьей группы электробезопасности:

  • электросчетчик располагается при условии недопущения механического воздействия;
  • перед монтажом проверяется исправность прибора путем внешнего визуального осмотра;
  • подключение проводов производится с плотным зажатием контактов и согласно схеме, указанной на корпусе или в паспорте изделия;
  • после зажатия контактов необходимо убедиться в отсутствии люфта на подсоединении и еще раз затянуть винты зажимов.

Схема для подключения счётчика:

Наличие подачи напряжения на электросчетчик проверяется по наличию подсветки на соответствующем индикаторе устройства. Чтобы избежать внепланового выхода из строя данной модели, следует обеспечить соответствие параметров подаваемого электротока предусмотренным техническим характеристикам прибора. Спустя год, проверяется степень зажатия проводов клеммами устройства.

Преимущества устройства

Достоинства энергомера проявляются в следующих качествах:

  • простоте и надежности конструкции;
  • совместимости размеров крепежа со старыми моделями советского производства;
  • присутствии двойной индикации, указывающей на наличие сети и интенсивность потребления электротока;
  • приемлемой стоимости;
  • удачному дизайну с хорошей различимостью показателей;
  • незначительных потерях электроэнергии;
  • низкой погрешности;
  • удобстве подключения.

Пройденная сертификация подтверждает полное соответствие данного измерительного средства стандартам качества.

Подключение прибора

Простота монтажа позволяет установить устройство самостоятельно, но подключать прибор должен квалифицированный электромонтер, с действующим удостоверением третьей группы электробезопасности:

  • электросчетчик располагается при условии недопущения механического воздействия;
  • перед монтажом проверяется исправность прибора путем внешнего визуального осмотра;
  • подключение проводов производится с плотным зажатием контактов и согласно схеме, указанной на корпусе или в паспорте изделия;
  • после зажатия контактов необходимо убедиться в отсутствии люфта на подсоединении и еще раз затянуть винты зажимов.

Схема для подключения счётчика:

Наличие подачи напряжения на электросчетчик проверяется по наличию подсветки на соответствующем индикаторе устройства. Чтобы избежать внепланового выхода из строя данной модели, следует обеспечить соответствие параметров подаваемого электротока предусмотренным техническим характеристикам прибора. Спустя год, проверяется степень зажатия проводов клеммами устройства.

Электрический счетчик Нева 303 1SO с пультом

Трехфазный электросчетчик Нева 303 имеет специальный пульт, который позволяет останавливать показания при необходимости. Комплектация устройства аналогична прочим моделям. Трехфазное устройство полностью соответствует государственным стандартам.

Особенности счетчика Тайпит Нева 303:

  • Используется для фиксации показателей электроэнергии в трехфазной сети;
  • Монтируется прибор на рейку;
  • Показания выводятся на табло;
  • Имеется светодиодный индикатор работы;
  • Проверка проводится каждые 16 лет;
  • Срок службы устройства составляет 30 лет;
  • Производителем предоставлена гарантия 5 лет.

Усовершенствованные модели трехфазных счетчиков имеют контроллер магнитного поля. Он начинает работать, когда кто-то пытается воздействовать на прибор магнитом. Техническая характеристика устройства не отличаются от других моделей.

Стоимость прибора

Если человек покупает электроприбор самостоятельно, то перед его установкой немаловажно отдать его в метрологическую службу для поверки. Первая поверка делается перед установкой, а последующая непосредственно через 16 лет

Монтаж устройства на стену можно выполнять самостоятельно, но подключением занимается опытный электрик, который должен быть предварительно приглашен из энергослужбы. После подключения осуществляется опломбирование крышки, которая ведет к контактной группе для подключения агрегата. Если устройство монтируется на улице, то обязательно помещается в специальный пластиковый ящик, крышка которого также опломбировывается. Вместе со счетчиком в ящике устанавливается автоматический выключатель, ток срабатывания которого подбирается в каждом индивидуальном случае.

Отзывы о рассматриваемом агрегате свидетельствуют, что энергомер соответствует своей стоимости. Иногда аппарат отказывает (заклинивает механическое табло), что требует немедленной замены самого агрегата. В большинстве случаев агрегат отрабатывает заявленный срок службы, который довольно высокий.

Установка счётчика

Монтаж прибора несложно выполнить самостоятельно. Он устанавливается на три винта после подготовки соответствующего крепления. Габаритные размеры указаны на рисунке:

Подключение должен осуществлять квалифицированный электромонтёр согласно схеме, указанной в паспорте:

Помещение, где установлен счётчик, должно соответствовать необходимым условиям по влажности и запылённости. После монтажа и подключения, прибор должен быть опломбирован службой энергонадзора.

Указанный счётчик хорошо себя зарекомендовал, как надёжное и долговечное устройство и относится к наиболее распространённым приборам среди населения.

Счётчик Нева 101 – однофазный измерительный прибор для замера использованных киловатт-часов электрического тока при оплате в режиме одного тарифа. Изделие предназначено для установки внутри здания или обеспечения дополнительной защиты при наружном монтаже и может использоваться любыми категориями потребителей при условии соответствия условий применения техническим характеристикам прибора.

Разновидности данного счётчика

Указанная модель выпускается только в одной модификации.

Нева 101 1SО

Прибор характеризуется следующими техническими параметрами:

  • первым классом точности;
  • частотой тока 50 Гц и напряжением 230 вольт;
  • номинальным током 5 ампер;
  • максимальным током 60 ампер;
  • диапазоном температурного режима эксплуатации от -40 до +60°С.

При установке энергомера на открытом воздухе должна быть предусмотрена защита в виде ящика.

Модификации счётчика

Аналог указанной модели – Нева-103. У данных приборов несколько различается корпус и способ установки. Нева-101 монтируется посредством трёх винтов, Нева-103 – динамической рейки. В остальном модификации ничем не отличаются друг от друга. Возможно некоторое различие в исполнениях корпуса, в зависимости от даты выпуска.

Данный тип счётчика делятся ещё на:

  • Электрические и механические (индукционные). Первый вид прибора занимает немного места в щитке и могут являться многотарифными. Индукционные – это устаревший тип счётчика у них низкий класс точности, их можно встретить в старых постройках.
  • Однотарифные и многотарифные.
  • Трёхфазные и однофазные. Выбор зависит от вида проводки в вашем помещение.

Методы, как остановить счетчик электроэнергии Нева 101 1SO

Отдельно пульты отключения счетчиков не продаются.\n\nТакже мы можем модернизировать под пульт ваш электрический счетчик под заказ.

Существует много способов экономить электроэнергию, но многие не делают этого из-за лени или просто забывают вовремя выключать свет, электроплитку, телевизор. Далеко не у каждого стоит двухтарифный прибор учета электроэнергии или применяются энергосберегающие лампы дневного света.

Недостатком является невозможность быстро вернуть его в нормальное положение при внезапной проверке контролерами. Нева МТ 301 с электромеханическим счетным механизмом, рабочий диапазон температур составляет от -40 до +60 по Цельсию, масса не превышает 1,0 кг, в зависимости от исполнения может крепиться винтами либо на рейку ТН35, датчик тока – шунт (1SO), трансформатор (1ТО).

Для наглядности мы выложим типы счетчиков, поддающихся остановке неодимовым магнитом. К тому же надо отметить, что индукционные счетчики «советского» типа поддаются остановке магнитом намного тяжелей, чем их современные собратья. Поэтому любители ретро вынуждены покупать неодимовые магниты большей силы.

Данная модель отлично подойдет, если необходима старого дискового устройства, ведь крепится точно таким же способом, а значит, не потребуется дополнительно что-то сверлить либо переделывать. Аналог – Нева 103 – отличается большей компактностью и эстетической привлекательностью, но в то же время при монтаже могут вызвать определенные трудности.

Дополнительное оснащение прибора – электрический выход для испытаний и светодиодный индикатор, сигнализирующий об интенсивности расхода ресурсов.

Намагничивание аксиальное. Срок размагничивания: ∼1-2 % в 10 лет Список счётчиков которые можно остановить неодимовым магнитом: Меркурий 201 Микрон ПСЧ-3А Микросистема МС-101 Нева 101 1SO Нева 103 НИК 2102 НИК 2301 Меридиан СОЭ-1.02 Энергомера ЦЭ6807П Энергомера СЕ101 ►Остановка ЛЮБОГО счетчика. Хитрая проводка. Остановить счетчик без магнита.

К недостаткам этих приборов относятся сравнительно большая погрешность показаний и высокая вероятность несанкционированного вмешательства в работу. У индукционных электросчётчиков можно достаточно легко скрутить назад показания.

При использовании счётчика по назначению, с соблюдением технических условий, предусмотренных изготовителем, потребителю гарантируется точный учёт израсходованной электроэнергии.

Изделие рассчитано на работу в условиях квартиры, частного дома, гаража, дачи или объекта другого индивидуального потребителя.

Перед тем, как остановить электрический счетчик, необходимо уточнить модель и понять конструктивные особенности прибора. Например, установленные счетчики на столбах в частном секторе можно обойти специальным импульсным прибором.
