Сборка счетчика в монтажном шкафу
Для установки выбираем место в коридоре или прихожей дома. Чаще всего подвод кабеля от столба электролинии выполняется через промежуточную опору во дворе дома. Ваш задача — выполнить установку шкафа, вывести кабель в гофре на опору, подключение кабеля к линии возлагается на специалистов энергосетевой компании. Кроме воздушной схемы подключения, допускается подвод кабеля в дом по пластиковой или подземной асбестовой трубе. Но в этом случае компания будет требовать вынесения шкафа с электросчетчиком на столб за пределы домовладения.
Если вы согласились на выносной вариант установки шкафа с электросчетчиком, как вы дальше будете заводить кабель в дом, уже никого не волнует. Можете установить опоры или зарыть на глубину 0,7-0,9 м, как требуют правила. Нужно только сделать панель с пакетниками для отключения отдельных сегментов проводки и оборудовать заземление.
Шкаф представляет собой коробку из тонколистового металла с дверцей. Внутри коробки располагаются крепления, облегчающие монтаж и установку основных приборов – входного пакетника, электросчетчика и пакетников на распределении проводки.
Входной пакетник, как и электросчетчик, всегда оборудуется дополнительной крышкой, закрывающей контакты. В крышке должно быть промышленным способом выполнено «ухо» или ячейка для пломбировки.
Контакты от входного кабеля подключаются к пакетнику по приведенной схеме.
Далее необходимо завести провода фазу и ноль на вход счетчика, для этого используют медные куски провода в цветной полихлорвиниловой изоляции. Для установки, по правилам, необходимо использовать медный провод сечением из расчета 1 мм2 на 10 ампер тока, но на практике монтаж выполняется с небольшим запасом — отрезками сечением по 5 мм2. Выберите для фазовой проводки темный провод, для нулевой линии – светлый, и соблюдайте данное правило для всей электропроводки и установки потребителей тока в доме.
Схема контактов на счетчике для подключения проводки всегда приводится на корпусе или крышке прибора в качестве помощи при установке. Если открыть клемную коробку, то станет ясно, — ввод и вывод фазового провода находятся слева, подвод и выход нулевого провода справа.
Источники
- https://vyborexperta.ru/remont-i-nedvizhimost/luchshie-yelektroschetchiki/
- https://schetchik-info.ru/kak-vybrat-luchshij-schyotchik-elektroenergii/
- http://remoo.ru/elektrika/kakoj-schetchik-ehlektroehnergii-luchshe-postavit-v-kvartire
- https://instanko.ru/inzhenernye-sistemy/luchshie-elektroschetchiki-dlya-kvartiry.html
- https://J.Etagi.com/ps/kakoj-schetchik-ehlektroehnergii-luchshe-postavit-v-kvartire/
- https://market.yandex.ru/journal/knowledge/kak-vibrat-schetchik-elektroenergii
- https://aif.ru/dontknows/eternal/kakoy_schetchik_elektroenergii_vybrat_dlya_dachi
- http://enargys.ru/kakoy-schetchik-elektroenergii-luchshe-postavit-na-dache/
- https://2proraba.com/elektrika/pravila-ustanovki-elektroschetchika-v-chastnom-dome.html
Установка
Устанавливать электросчетчик должны квалифицированные специалисты
Работа с электричеством сложная и небезопасная, к тому же важно все правильно осуществить. Электрик от энергопоставляющей компании имеет право производить распломбирование и опломбирование прибора учета

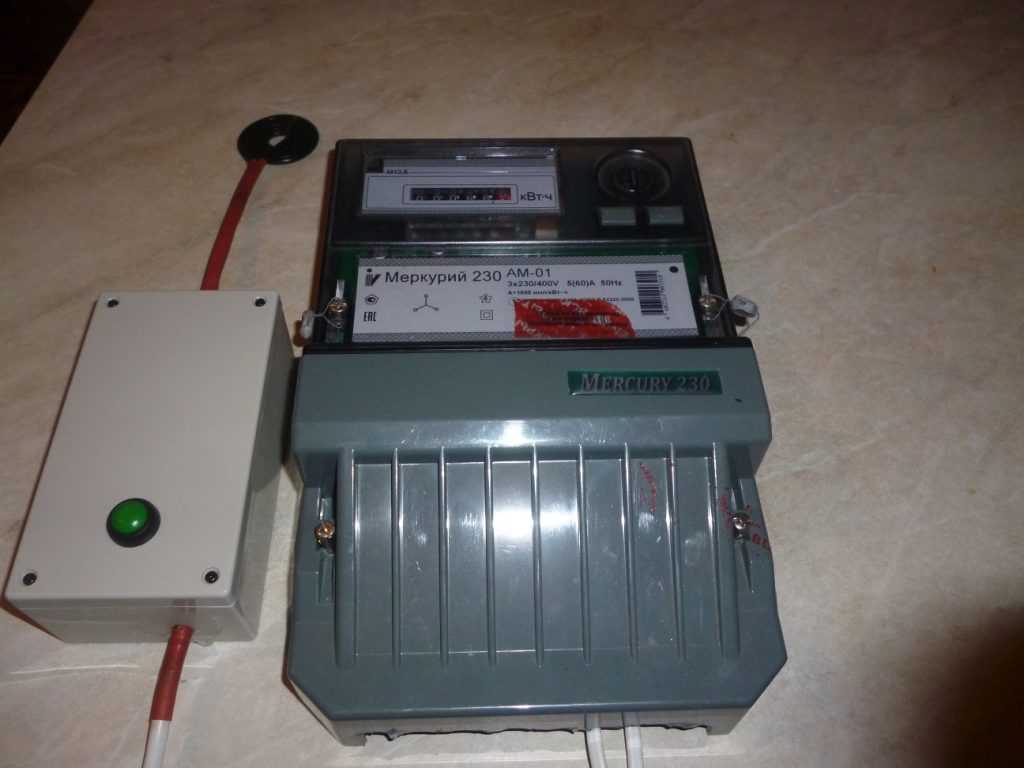

Меркурий 230
Запрета привлекать к процессу электрика частной компании – нет, но работник должен иметь разрешительные документы на деятельность подобного плана. Специалист, устанавливающий прибор, должен хорошо разбираться в вопросе. Установка однофазного многотарифного счетчика обойдется пользователю дороже, чем монтаж однотарифного прибора.
Есть определенные правила, относительно того, должен ли владелец жилища обслуживать и заменять прибор учета.
- При условии, что расходомер установлен в общем месте пользования, он является общественной собственностью. В таком разе, сроки годности и своевременная замена контролируются уполномоченными службами.
- При условии, что счетчик расположен в квартире, доме и тому подобное, отвечает за состояние и своевременную замену владелец.
В договоре могут быть прописаны другие условия, необходимо изучить документ. Типовой договор, акт о разделении балансовой принадлежности – основные документы, которые должны быть на руках у собственника.
Чтобы заменить счетчик и установить новый расходомер, нужно подготовить следующую документацию:
- подать заявление в энергокомпанию;
- составить акт;
- провести процедуру поверки старого прибора учета;
- опломбировать установленный электросчетчик.

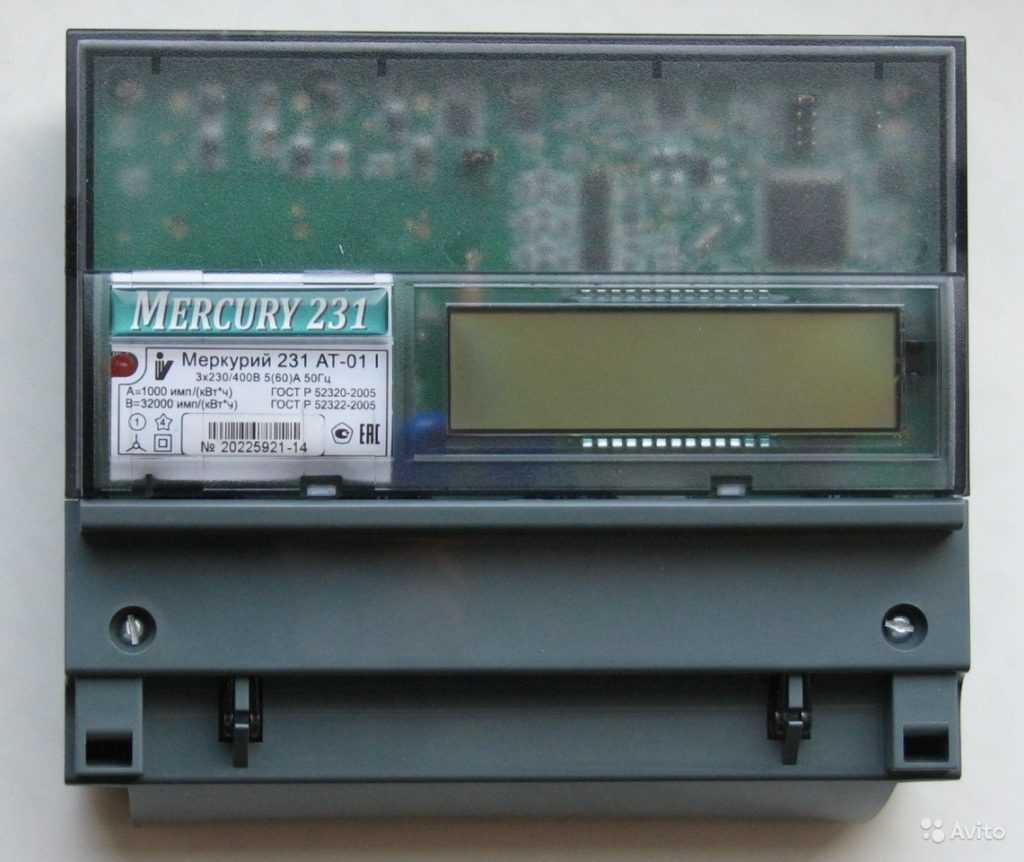

Каскад Меркурий АТ-01
Кроме упомянутых документов, требуется подготовить стандартный пакет бумаг:
- документ, подтверждающий право собственности, где требуется установить расходомер;
- доверенность, в случае подачи заявления помощником собственника;
- ксерокопию паспорта.
Чтобы установить расходомер правильно, нужно соблюдать основные правила монтажа:
Прибор должен располагаться в месте свободного и беспрепятственного доступа. Техническое обслуживание или поверка должны осуществляться без затруднений.
На весь период установки прибора следует обесточить линию
Об этом предварительно договариваются с представителями компании.
Высота расположения счетчика от уровня пола – от восьмидесяти до ста семидесяти сантиметров.
Необходимо заземлить прибор.
Все автоматы должны быть подключены к счетчику.
В случае нарушения целостности пломб, важно незамедлительно вызвать специалиста для повторного опломбирования.
После монтажа расходомера производят пробное включение.
Много вопросов вызывает установка счетчика на улице. Документов, регулирующих вопрос расположения прибора, нет.
Представители компании по энергосбыту настаивают на уличном размещении счетчика, но пользователь должен знать о таких фактах:
- Установка прибора снаружи существенно уменьшает срок службы расходомера. Неблагоприятные условия окружающей среды негативно влияют на состояние прибора, при минимальных температурах внешней среды, показания часто бывают некорректными.
- Размещение прибора на улице подразумевает вероятность бесконтрольного доступа к устройству третьими лицами.
- Чтобы исключить кражу или порчу счетчика, нередко их устанавливают на высоте в три метра. Пользователю приходится снимать показания с использованием лестницы.
Есть ряд требований по установке электросчетчика:
Расходомер устанавливается в электро-шкафах, на жестких щитках.
Рекомендуемая высота монтажа прибора от восьмидесяти до ста семидесяти сантиметров.
При расположении счетчика в местах с повышенной вероятности повреждения, засорения или доступа третьих лиц, счетчик устанавливается в запираемой конструкции.
Для удобства обслуживания и снятия показаний, расходомер должен располагаться в удобном для доступа месте.
Важно правильно выбрать диаметр вводного кабеля.
Вводный кабель не может состоять из скрепленных между собой элементов.
В частном хозяйстве возможна прокладка электропроводки от счетчика в земле, на высоте по воздуху.
Какой счетчик самый лучший для дома, квартиры? Несмотря на большую популярность электронных приборов учета, механические электросчетчики остаются востребованными. В их пользу говорит отсутствие необходимости дорогостоящего обслуживания, высокая надежность и долговечность службы. В европейских странах все чаще возрождается интерес к привычным, неприхотливым электромеханическим расходомерам.
Какому прибору отдать предпочтение, нужно решать исходя из массы факторов. Выбор самого хорошего учетного оборудования требует тщательного изучения вопроса.
Возможна ли установка трёхфазного прибора в однофазной сети
Такой вариант имеет право на существование. При подобной коммутации прибор учёта электроэнергии будет вполне работоспособен. Он попросту начнёт «думать», что по оставшимся пустыми фазам нет токовой нагрузки. Однако, если владелец квартиры выполнит подобное подключение, он столкнётся с другой проблемой. Энергосбытовая компания не примет на баланс включённый в однофазную сеть трёхфазный прибор, не опломбирует его. Это значит, что по всем документам счётчик электроэнергии будет отсутствовать.
Подключение трёхфазного счётчика вместо однофазного вполне возможноФОТО: rabotiagi.com
Энергосбытовые компании объясняют это тем, что трёхфазные приборы не предназначены для сетей 220 В, а значит, никто не проводил поверок на класс точности в подобных условиях. Следовательно, прибор не соответствует нормам классификации и не может быть допущен к эксплуатации. Это значит, что устанавливать трёхфазный прибор учёта электроэнергии в однофазных сетях не стоит.
Лучшие счетчики электроэнергии с ЖКИ
По сравнению с более ранними модификациями модели Меркурий 201, новинка компании Инкотекс компактнее и имеет расширенный температурный диапазон. Счетчик крепится на DIN-рейку и «вписывается» в отверстие от девяти стандартных модулей на щитке. Отличительная особенностью этого электросчетчика: широкий диапазон рабочих нагрузок. При номинальном токе в 5А, максимальная нагрузка составляет 80А. К сожалению, производитель не посчитал возможным оборудовать счетчик импульсным выходом для снятия телеметрии
Если его наличие требуется для снабжающей или управляющей компании — обратите внимание на модификации 201.2 и 201.4 с ЖКИ или 201.5 с механическим циферблатом
- расширенный диапазон допустимых нагрузок;
- компактные размеры;
- широкий диапазон рабочих температур.
нет выхода для снятия телеметрии.
Новая модификация электросчетчика Меркурий 201.8 переняла все лучшие качества 201-й модели, а за счет компактных размеров она теперь легко монтируется во многие популярные щитки.
Виды счетчиков электроэнергии
Все счетчики электроэнергии подразделяются на несколько основных категорий. В первую очередь они могут быть механическими (индукционными) и электронными.
- Механический электросчетчик является классическим и применяется до сих пор в зданиях старой постройки. Эти приборы считаются надежными, долговечными и недорогими. Однако такие счетчики обладают низким классом точности, что нередко является причиной переплат.
- Электронные устройства отличаются многофункциональностью, могут вести учет сразу по нескольким тарифам. Они очень компактные и занимают мало места в электрическом щитке. Они значительно дороже механических моделей и служат не так долго. По этим причинам многие потребители не спешат переходить на электронные приборы учета.
Счетчики электроэнергии могут быть одно- или многотарифными. В этом случае выбор устройства зависит от многих факторов. Большое значение имеют районы проживания, количество используемой бытовой техники. Если большинство бытовых процессов выполняется преимущественно в ночное время, лучше всего будет воспользоваться многотарифным счетчиком.
Однофазные или трехфазные электросчетчики используются в зависимости от типа подключенной электропроводки – с одной или тремя фазами. Кроме того, они могут различаться в соответствии с классом точности. Данный параметр является процентной погрешностью прибора учета. В настоящее время рекомендуется использовать устройства, класс точности которых составляет не менее 2,0. От этого напрямую зависит экономия или перерасход денежных средств.
Не менее важна такая характеристика, как мощность. Она выбирается на основании расчетных данных о среднесуточной мощности, потребляемой электроприборами. Также следует учитывать способ крепления и условия применения в каждом конкретном случае.
Достоинства подключения к трем фазам
Для начала стоит понять, а есть ли еще преимущества у трехфазной сети, если, к примеру, в доме нет оборудования, которое работало бы от 380 В. Как оказалось, их несколько.
К примеру, при питании квартиры по однофазной сети 220 В может наблюдаться перегрузка, в результате чего сложная электроника может выйти из строя. Как раз подобной ситуации можно избежать, подключив дорогостоящее оборудование, не потребляющее много энергии, на отдельную фазу, что спасет от подачи на приборы пониженного напряжения или скачков.
Также можно отметить, что при обрыве одной из уличных жил воздушной линии помещения не будут обесточены полностью, а потому появляется возможность подключения переносных светильников из соседних комнат.
Ну а если все же есть необходимость подключения трехфазного электродвигателя? Конечно, его можно подвести и к однофазной сети через мощный конденсатор, но при этом коэффициент полезного действия электромотора значительно снизится.
Очевидно, что преимуществ у трехфазной сети достаточно. К тому же из нее, при желании, легко получить и 220 В, а вот из однофазной определенно не вытянуть 380 В.
Принципиальная схема монтажа счетчика прямого включения
Как выбрать электросчетчик для частного дома
Перед тем как выбирать какую-либо определенную модель счетчика, необходимо в первую очередь уточнить технические характеристики и условия энергоснабжения частного дома. Если такие данные отсутствуют в документации, это нужно сделать самостоятельно или с привлечением специалистов. В обязательном порядке уточняется тип подключаемого напряжения, количество бытовой техники и оборудования, которое будет подключаться. Кроме того, понадобится схема электропроводки.
Выбирая счетчик, необходимо ознакомиться с различными моделями и функциями, которые они выполняют. Для частных домов большое значение имеет тарифность, когда сутки состоят из определенных временных зон, каждая из которых оплачивается по-разному, а также класс точности. Последний параметр играет важную роль, поскольку в частных домах используется значительно больше электрооборудования, чем в обычной квартире. Точный учет потребленной электроэнергии позволит сэкономить большое количество денежных средств.
После выбора определенной модели, во время покупки нужно обязательно проверить наличие на счетчике пломб госповерки. Данная процедура считается действительной для однофазного счетчика на протяжении 24-х месяцев, а для трехфазного – 12 месяцев.
