Подключение сип провода к дому

Меры безопасности

Перед тем, как закреплять провод, следует запастись монтажным поясом. В обязательном порядке рядом должны находиться люди для подстраховки. Работы проводятся только в сухую погоду.

Для проведения работ нужна одежда с длинными рукавами и в штанах. Обувь должна иметь хорошую резиновую подошву.

В обязательном порядке отключается напряжение, при его наличии монтажные работы могут быть опасны для жизни. Перед поднятием на опору следует проверить её устойчивость, не стоит хвататься за присутствующие на опоре штыри и крюки

Подбирая лестницу, нужно обратить внимание на то, чтобы её длина не превышала 5 метров, а угол наклона составлял от 70 до 75 градусов. При работе с люльки обязательно работать в каске и с пристегнутым поясом

Обратите внимание! Если удалось выключить электроэнергию, то нужно вывесить предупредительную табличку и закрыть подстанцию или распределительный щит. Далее следует проверить отсутствие напряжения с помощью пробника

В завершение следует отметить, что материал марки СИП это следующее поколение проводов для воздушных линий электропередач, значительно повышающие эффективность их работы. В бытовом применении используется в основном при прокладке линий от трансформатора до потребителя и изготовления ответвлений от них. Одним из главных преимуществ при использования является простота монтажа и эксплуатации, что позволяет управляться с ним человеку без особого опыта подобных работ. Но в любом случае надо помнить, что устанавливать и протягивать электропроводку к сети должны квалифицированные электрики.

https://youtube.com/watch?v=EXg5b95zycQ

Последовательность монтажа

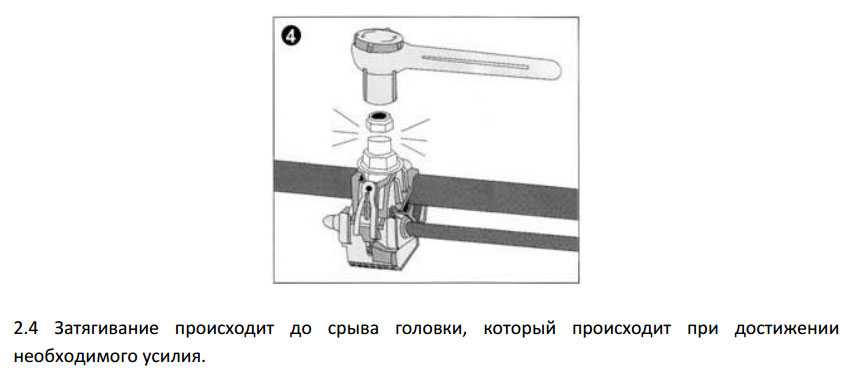

При затяжке срывной гайки должно оказываться такое усилие, чтобы зубцы зажима:

• не повредили основную жилу СИП
• прокололи, но не порезали изоляцию
• сохранили несущую способность жилы на уровне 80% от первоначальной

Изделия Ensto благодаря пирамидальной форме зубцов и их расположению в шахматном порядке лучше многих других справляются с этим.

Можно посмотреть испытания СИП на разрыв, после того как его жилы прокололи зажимами разных марок.

В конце подключенный отпаечный СИП загибается к основному и подтягивается к нему стяжкой. Делается это для того, чтобы при ветре контакт не подвергался механическим воздействиям и не обломился в дальнейшем.

Вводной щиток

Теперь осталось собрать вводной щиток, смотрим:

Монтаж счетчика электроэнергии в вводном щитке

Так наш вводной автомат, который защищает вводной кабель находится на фронтоне и чтобы при отличении электричества каждый раз не бегать на второй  этаж было принято решение установить ещё один автомат в щитке.

Монтаж вводного автомата на DIN рейку

По схеме приведенной выше подключаем счетчик электроэнергии к автоматическому выключателю

Подключение фазы счетчик а к автомату

Подключение нуля счетчик а к автомату

Подключение выхода нуля со счетчика на нулевую шину

На DIN рейку устанавливаем автоматический выключатель для защиты розетки и подключаем выход фазы и счетчика Энергомера СЕ 102

Подключение выхода фазного провода от счетчика

Теперь все закрываем защитными пластинами из комплекта вводного щитка

Вводной щиток в сборе

Защитные колпачки

При любом ответвлении появляются срезы провода, которые также должны быть надежно герметизированы. Для герметизации таких оконцеваний, обычно используются защитные колпачки.

Колпачок на зажиме может быть встроенным, либо съемным. Лучше выбирайте проколы со встроенными. Так как, находясь на высоте, на опоре не всегда удобно доставать этот колпачок из сумки или кармана, а зачастую он и вовсе теряется.

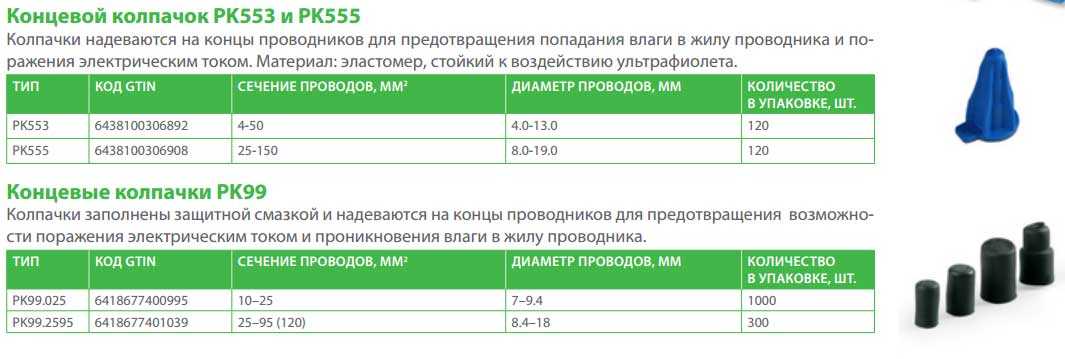

Технические характеристики и номенклатура изолирующих колпачков:

Ensto PK99, 553, 555

Niled CE 6.35, 25.95

КВТ КИ

IEK КИ

Если его не использовать, то СИП со временем будет ”всасывать” в себя столько влаги, что в вашем шкафу учета может образоваться небольшая лужица!

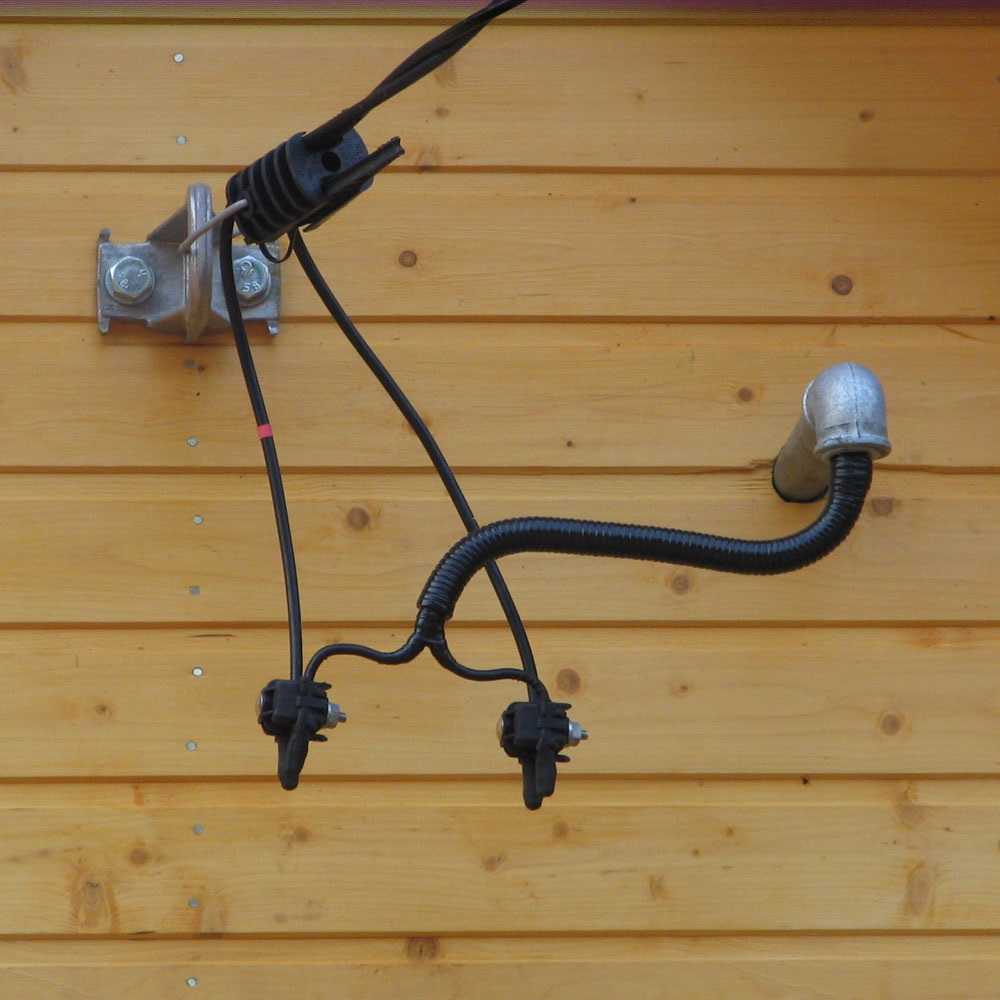

Вот наглядный пример отсутствия герметизации СИП на вводе в дом и его последствия:

Последовательность операций по креплению провода СИП к дому следующая:

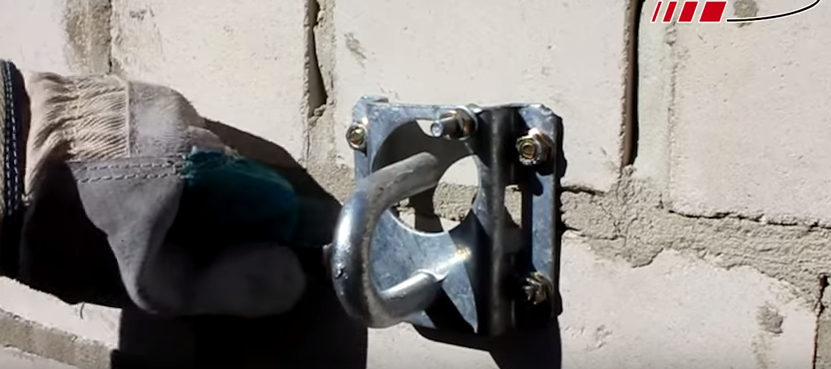

1. Размечаем место под установку кронштейна на фасаде здания. Перфоратором сверлим отверстия по анкеры. С помощью металлических анкеров закрепляем кронштейн.

2. По линии прохода провода по фасаду дома устанавливаем фасадные кронштейны через каждые 0,7 м.

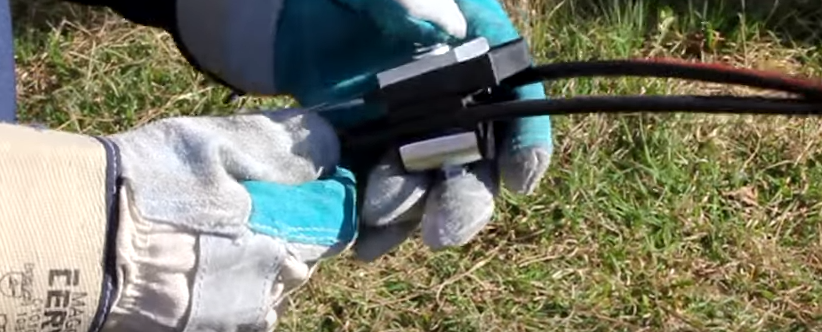

3. Устанавливаем натяжной зажим на ответвляющийся провод. Для этого раскручиваем зажимной винт, вставляем провода на посадочное мести и затягиваем винт. Одеваем петлю зажима на крюк. Ответвления провода должно быть достаточно для подключения к счетчику или вводу в дом.

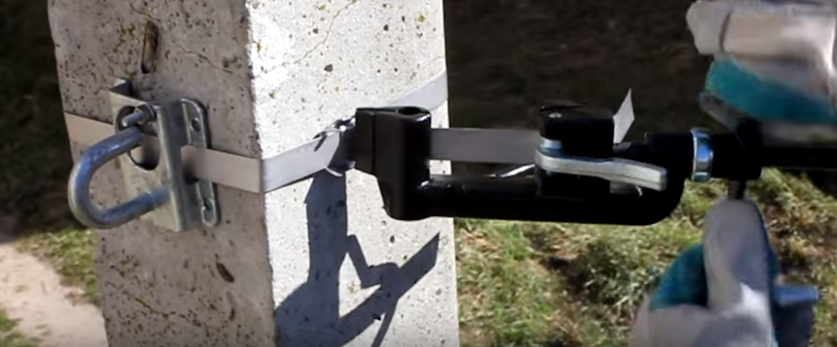

4. С помощью бандажной ленты и специального инструмента закрепляем крюк на опоре (столбе).

5. Устанавливаем натяжной зажим, одеваем его на крюк опоры и отмечаем место присоединения к магистральному проводу.

6. Фиксируем провод в фасадных кронштейнах

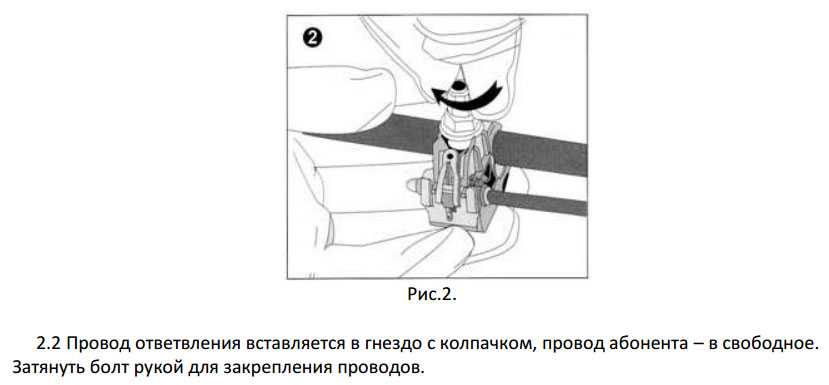

7. Присоединяем ответвляющие провода на дом к воздушной магистрали с помощью прокалывающих зажимов. Для этого отрезаем ответвляющий провод на нужную длину и вставляем его конец до упора в прокалывающий зажим, предварительно оторвав защитный колпачок на входе. Устанавливаем зажим на провод магистрали и затягиваем гайку до срыва.

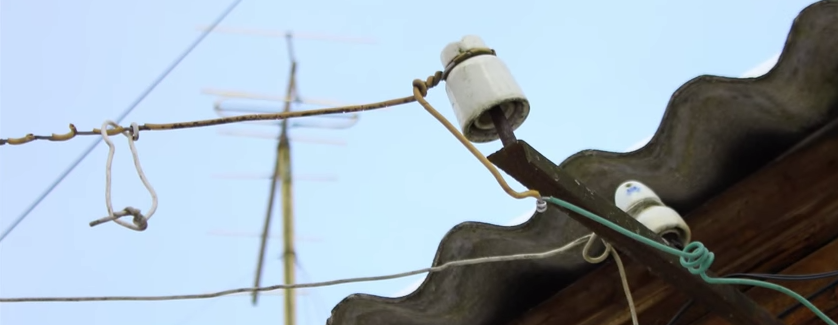

Крепление провода СИП к дому выполнено с помощью типовой присоединительной арматуры. Быстро, надежно, безопасно. А присоединение как ниже на картинке пусть останется в прошлом.

Крепить провод СИП можно с помощью различной арматуры, но в любом случае это должна быть качественная продукция. С электричеством экспериментировать нельзя.

Ввод в дом проводом СИП

Возможно кому-то не известна аббревиатура СИП расшифровывается, как — самонесущий изолированный провод. Его придумали на замену обычным алюминиевым проводам, которые иногда тырят сборщики металлолома. По сути это обычный витой алюминиевый провод, но теперь он в находится в изоляции, которую необходимо удалять и поэтому СИП кабеля стали не интересны сборщикам металла.

Для осуществления ввода в дом проводом СИП мы приобрели в магазине следующие элементы арматуры для СИП и остальные элементы коммутации:

1. Провод СИП 2х16 длинной — 12 метров;
2. Анкерный зажим для СИП кабеля 4х16 — 2 штуки;
3. Зажимы прокалывающие ответвительные — 2 штуки;
4. Оцинкованный уголок с отверстиями — 1 штука;
5. Герметичная коробка с DIN рейкой — 1 штука;
6. ПВХ гофра с креплениями — 20 метров;
7. Двужильный медный кабель АВВГ 2х10 — 15 метров.
8. Автоматический выключатель EKF ВА47-73 — 2 штуки.

С нашей стороны: на фронтоне дома был установлен уголок при помощи болтового соединения, к которому был закреплен анкерный клиновой зажим для СИП.

Монтаж СИП на фронтоне дома

Анкерный зажим СИП

Так как кабель СИП имеет полиэтиленовую изоляцию, согласно ПУЭ, его нельзя заводить в дом!

Исходя из вышесказанного, чтобы осуществить дальнейшее подключение электричества в дом был использован алюминиевый кабель АВГ сечением 10 мм2, который был предварительно затянут в гофру ПВХ.

Для соединения провода СИП и кабеля АВВГ можно было использовать соединители типа орех. Но так как кабель будет проходить через дом, для его защиты был установлен автоматический выключатель который и осуществил соединение между этими проводниками.

Автомат на ввод в дом

Со стороны дачного кооператива: электрик забрался на столб, закрепил на металлическом хомуте ещё один анкерный зажим. Затем в этом зажиме, при помощи клина,  он закрепил провод СИП. А при помощи ответвительных зажимов с прокалыванием изоляции СИП подключил наш провод к магистральной линии

Монтаж СИП на столбе

Зажим прокалывающий ответвительный для СИП

Соединение СИП с кабелем ВВГ

При вводе в строение электрической линии чаще всего используется кабель ВВГ или другая однотипная марка медного проводника. Прямой контакт медных и алюминиевых жил при монтаже крайне нежелателен. В этом случае в месте соединения возникает повышенное сопротивление электрическому току, что приводит к перегреву проводников, ускоренной коррозии и разрушению. Разрыв контакта может привести к различным негативным последствиям, вплоть до возникновения пожара. Чтобы этого не случилось следует использовать специальные способы отделения друг от друга медных и алюминиевых жил.

Самым простым из них является соединение медной и алюминиевой жилы при помощи резьбового соединения. Для этого варианта понадобиться стальной болт с гайкой подходящего диаметра, несколько простых шайб и одна граверная. Монтаж такого соединения очень прост: между разнородными жилами устанавливается шайба, препятствующая непосредственному контакту меди с алюминием. Шайбы желательно выбирать покрытые чистым оловом или припоем на его основе. После затяжки болта соединение необходимо обмотать изоляционной лентой. Этот способ очень простой, но крайне ненадежный, поэтому его практически не используют.

Для более качественного и надежного соединения СИП с медным кабелем используются совершенно другие способы, которые выполняются с применением специально разработанных соединительных элементов, таких как прокалывающие зажимы, монолитные алюминиево-медные гильзы и разветвительные сжимы. Рассмотрим каждый вариант в отдельности.

1. Прокалывающие зажимы. При этом способе изоляция с жил соединяемых кабелей не снимается. Медный и алюминиевый проводник с изоляционным слоем вставляется в соответствующее отверстие зажима, после чего вся конструкция стягивается резьбовым соединением. Затяжка может выполняться как одним верхним болтом, так и отдельными ботами для каждой жилы соединяемых кабелей. Корпус прокалывающего зажима изготовлен из прочного полимерного материала с армированием стекловолокном. Он обеспечивает надежную защиту соединению от воздействия негативных факторов внешней среды.
2. Разветвительные сжимы. Среди специалистов их называют «орешками». Эти соединительные элементы имеют в своей конструкции три биметаллические пластины и стягивающие болты, которые заключены в защитный корпус. Для соединения СИП с медным кабель необходимо снять изоляцию с жил, вставить между пластинами и зафиксировать болтами. Использование сжимов является более предпочтительным для алюминиевых жил самонесущих проводов, так как они очень чувствительны к возникающим насечкам от шипов прокалывающих зажимов.
3. Биметаллические гильзы. Эти соединительные элементы изготовлены из медных и алюминиевых деталей, объединенных в одну монолитную конструкцию. Соединение разнородных жил осуществляется методом опрессовки. Проводники зачищаются, вставляются в гильзу, которая опрессовается специальным инструментом, тем самым создавая надежный контакт. Место соединения герметизируется специальной термоусадочной трубкой, наполненной изолирующим гелем. Под воздействием высокой температуры трубка сжимается и надежно защищает контакт от негативного воздействия внешней среды.

Альтернативой всем вышеперечисленным способам соединения самонесущих изолированных проводов с медным кабелем ВВГ или другим марками является непосредственный ввод в строение СИП с подключением к электрощиту. Правила ПУЭ и требования энергоснабжающих организаций не запрещают такой вариант, так как он уменьшает возможность хищения электроэнергии.

Ввод внутрь дома

В случае, когда прибор учета расположен внутри помещения и выданные Технические Условия допускают такой вариант, возникает дилемма: заводить СИП внутрь строения и подключать непосредственно к шкафу учета, либо до ввода в дом сделать переход на кабель ВВГнг? Оба варианта в принципе возможны, но следует учесть следующие нюансы. Оболочка СИП не обладает достаточной огнестойкостью по сравнению с кабелем ВВГнг, потому, заводить этот провод внутрь, особенно, если дом деревянный, нежелательно. С другой стороны, представители энергосбыта вряд ли примут соединение проводов, расположенное до прибора учета. Выйти из этого положения можно двумя путями:

• Выполнить ввод цельным кабелем СИП с использованием металлических труб и гофрированных рукавов, обработав его одним из огнезащитных составов в виде краски или пасты;
• На наружной стене, перед вводом внутрь дома, установить автоматический выключатель, на ввод которого завести СИП, а на выход-кабель, идущий внутрь помещения к счетчику. Выключатель следует разместить в пломбируемом боксе.

Второй вариант выглядит предпочтительней, так как: во-первых, внутри помещения используется материал с высокой огнестойкостью, во-вторых, скрытый от глаз участок кабеля, в месте его прохода через стену, защищен автоматом. В этом случае, автомат ввода до счетчика в щите учета уже не требуется.

Соблюдение требований безопасности

При любом варианте (самостоятельно либо силами наемной бригады) постройки линии требуется соблюдать инструкцию по технике безопасности:

• запрещается проводить монтажные работы при приближении грозы или при сильном ветре (скорость более 12 м/с);
• недопустимо нахождение монтажников под работающими люльками или телескопической вышкой;
• запрещено применять комбинированный метод установки опор (вручную и механическими средствами);
• не разрешается применять при установке опор поврежденные приспособления и тросы;
• в случаях необходимости удержания груза на весу требуется надежно фиксировать подъемные механизмы (тормозами и заклиниванием шестерен);
• подниматься на деревянные опоры разрешено только при помощи когтей монтера или специальных устройств;
• при выполнении работ на опорах монтажнику следует стоять на двух когтях одновременно;
• не допускается расположение монтажника на анкерных опорах и под проводами во время работ;
• запрещается подбрасывать инструменты монтажнику;
• подавать инструменты и материалы разрешается при помощи веревки с длиной не менее двойной высоты подъема;
• недопустимо производить работы по натяжке при температуре выше минус 20 ºС;
• во время работ требуется соблюдать усилия при монтаже и контролировать стрелы провиса проводов;
• не допускать перенатяжения линии;
• контролировать процесс монтажа и осуществлять поэтапную приемку работы.

О том, как выбрать кабель СИП, расскажет канал Сами с усамИ.

Монтаж кабеля от столба к дому

Прежде чем начать монтаж СИП-кабеля от столба к дому, выполните замеры. Сначала определяют расстояние от фасада дома до ближайшей опоры. От места крепления настенного крюка до оси столба должно быть не более 25 м. Если расположение опор и дома не позволяют получить указанное расстояние, то придётся устанавливать подставной столб. Для подключения дома к источнику электроэнергии обычно используют кабель марки СИП-4 2х16 или 4х16 в зависимости от выбранного количества подводимых фаз. При покупке кабельной продукции лучше не экономить. Берите провод с запасом, чтобы не останавливать монтаж из-за недостаточной длины подключаемого проводника.

Подключение СИП на столбе к основной линии электропередач выполняют при помощи прокалывающих зажимов. Производители выпускают широкий ассортимент таких изделий, обладающих разными характеристиками.

Правила монтажа СИП кабеля от столба к дому

Например, некоторые зажимы предназначены для подключения к линии без снятия напряжения. Изоляция срывной головки от прокалывающих контактов позволяет безопасно работать под нагрузкой. При выборе рекомендуется учитывать условия проведения монтажно-ремонтных работ, особенности воздушной линии и сечение используемых проводов.

Если основная линия протянута с использованием оголённых проводников, то для подключения СИП потребуется специальный зажим, имеющий контакты с гладкой поверхностью с одной стороны и с зубьями с другой. Если линия смонтирована при помощи СИП, то покупайте обычные прокалывающие зажимы для соединения самонесущих изолированных проводников.

На опоре устанавливают бандажный крюк, а на стене дома монтируют настенный крюк. Устанавливают анкерные зажимы, вручную натягивают кабель и фиксируют его в натянутом положении.

Изменение контактной поверхности жилы

Еще один вариант — зачистить жилу СИП с небольшим запасом. Затем пассатижами еще больше скрутить конец оголенной жилы, создав как бы одно целое из многих жил. Таким образом получается ровный более скрученный участок жил. И уже его подключать непосредственно к контакту модульного автомата.

В автомате такая скрутка не разъезжается на отдельные жилы и контакт вроде бы улучшается. Но опять же по полезной площади обжатия этот способ не самый лучший. А если вы используете нагрузку по максимуму, то через определенное время, правда уже большее чем в первом варианте, контакты все равно придется подтягивать.

Можно по простому не заморачиваясь накрутить отдельной жилой в 2,5мм2 отдельный бандаж на оголенный участок и завести его в автомат.

Как соединить провода в стене

Достаточно часто возникает ситуация, когда человеку приходится сверлить или резать стену с помощью специального инструмента. Под слоем штукатурки может оказаться скрытая электропроводка.

Ее легко можно повредить. В этом случае просто необходимо в кротчайший срок провести ремонтные работы. Делается это достаточно просто, хотя в ряде случаев придется работать под напряжением.

Если речь идет о работе под напряжением, то можно воспользоваться резиновыми перчатками, а так же отверткой, которая имеет хорошую изоляцию.

После этого необходимо взять клеммники, желательно пластмассовые. Аккуратно необходимо кабель вставить в один из разъемов, а затем затянуть болт как можно плотнее. После этого тоже самое можно проделать и со вторым проводом.

Есть еще один хороший метод, который позволяет соединять поврежденные провода в стене. Можно воспользоваться паяльником в том случае, если один из проводов перебит.

При этом отключить электричество просто необходимо. С помощью паяльника облуживаются оба конца провода, а затем соединяются между собой с помощью все того же инструмента. Соединение получается достаточно надежное. После этого провод просто необходимо заизолировать.
