Что такое коаксиальный кабель?
Коаксиальный кабель – это цилиндрический проводник, внутри которого строго по оси цилиндра пролегает центральный провод. Цилиндрический провод состоит из медной оплетки, которая называется внешним проводником. Пространство между внешним и центральным проводником обычно заполнено диэлектриком. Как отдельно шайбами, так и всплошную.
Коаксиальный кабель
Коаксиальный кабель имеет немало видов. В том числе толстый Ethernet (Thicknet), как и тонкий Ethernet (Thinnet).
Тонкий Ethernet имеет диаметр примерно 6 миллиметров. Высокая гибкость дает ему возможность быть проложенным практически в любых местах. Толстый Ethernet имеет диаметр примерно 12 миллиметров и более толстый центральный проводник. Плохо гнется и стоит дорого.
Коаксиальные кабели используют систему RG, чтобы различать различные виды кабелей. RG выступает за устаревший военный термин «Радио гид». Эти числа используются, чтобы отличить один кабель от другого, но они назначаются случайным образом и не несут никакого конкретного смысла.

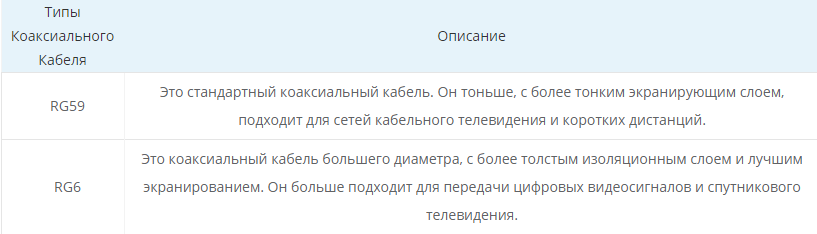

Кабель RG-6 и RG-59 являются двумя из наиболее распространенных разновидностей коаксиальных кабелей, т. е. кабелей, которые проводят электричество для передачи сигналов радио частот, компьютерных сетей и кабельного телевидения. Оба типа отличаются по своей конструкции, использованию и спектру возможностей. Сейчас мы рассмотрим, как можно отличить кабель RG-6 и RG-59.
RG-6 и RG-59
Оптоволоконный кабель, витая пара или коаксиальный кабель: в чем разница?
A.Скорость, пропускная способность и дистанция

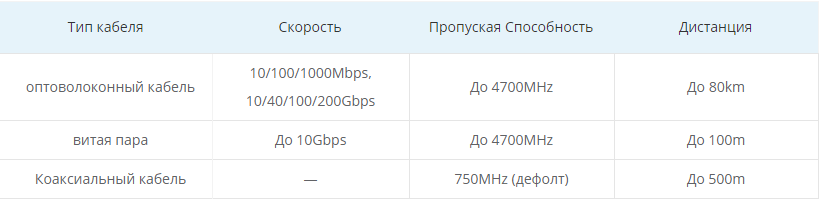

Коаксиальный кабель и витая пара — провода из меди или на основе меди, покрытые изолирующим слоем из других материалов. Они оба могут использоваться в телевидении и телефонии, для передачи данных в виде электрических сигналов. В то время, как оптоволоконный кабель может передавать те же типы данных с более широкой пропускной способностью, быстрой скоростью и высокой частотой. Он сделан из очень тонкой и гибкой стеклянной или пластиковой трубки.
B.Цена на кабель

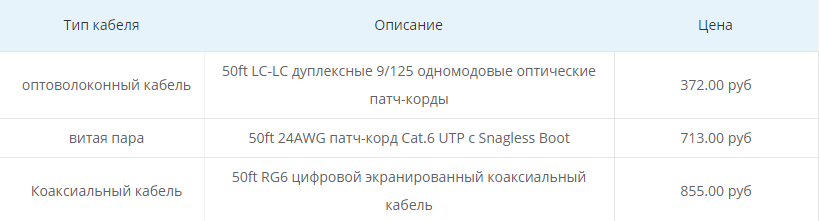

Из данной таблицы мы видим, что цена на оптоволоконный кабель наиболее низкая при одной и той же длине. Тем не менее, процесс установки оптоволоконного кабеля может быть достаточно дорогостоящим из-за использования оптических компонентов, особенно оптических трансиверов. К тому же витая пара с коннекторами RJ45 стоит дешевле, чем коаксиальный кабель, который часто оснащен коннекторами BNC.
C.Установка
Хотя оптоволоконные кабели имеют большие преимущества с точки зрения гибкости полосы пропускания и надежности, они не так широко распространены, как коаксиальные кабели или кабели витая пара
Оптоволокно более хрупкое и тонкое, чем кабели других двух типов, что требует осторожности в процессе его установки, использования и технического обслуживания. По сравнению с кабелем витая пара, коаксиальный кабель может передавать данные на более дальние расстояния
Но из-за диэлектрического изолятора, окружающего медную сердцевину, коаксиальный кабель более сложен в установке и техническом обслуживании.
D.Использование
Оптоволоконные кабели используются не только для передачи данных на дальние расстояния между городами и странами, но также для сетей прямого доступа пригородных районов (такие как FTTH, FTTP, FTTB, FTTC и т.д.), известных также как инсталляции «последней мили». Они также широко используются в дата-центрах, где необходимо передавать большой объем данных.
Кабели витая пара используются в основном в телефонных сетях, для передачи данных. Применение коаксиальных кабелей включает линии подачи, соединяющие радиопередатчики и приемники с антеннами, компьютерные сети (Интернет), цифровое аудио (S/PDIF) и распределительные кабели для передачи телевизионных сигналов. Они также используются для соединения медиа интерфейсов высокой четкости.
Контрольный кабель
Контрольным кабелем называют кабель который состоит из многих маленьких и тоненьких проводов или как его еще называют многожильный кабель. Используется он для того, чтоб передавать информацию о состоянии, режиме роботы или положении объектов, которых этот кабель и контролирует. Контрольный кабель находится по середине между кабелем связи и силовым кабелем.
Контрольный кабель
В основном этот кабель используют для подключения к аппаратуре дистанционного управления. Так же существует контрольный кабель с броней. Это тот же самый контрольный кабель, но с добавлением нескольких оцинкованных стальных лент для более высокой устойчивости к механическим повреждениям. Используют данный вид кабеля в той среде, где прочности обыкновенного контрольного кабеля не хватает. Но помимо всего кабель с броней нельзя подвергать большим растягивающим усилиям.
Производят кабель для разных сред использования. Например где повышенная пожароопасность используют пожаробезопасный вид кабеля, так же есть экранированный и кабель с токопроводящими жилами, которые изготовлены с алюминия.
Состоит контрольный кабель из:
- Токороводящие жили (они бывают как алюминиевые, так и медные).
- Изоляция (в качестве изоляции в кабеле выступает поливинилхлоридовый пластик).
- Защитное покрытие (защитное покрытие состоит из стальных оцинкованных лент).
- Экран ( Обмотка экрана изготовлена из фольги и медной ленты).
- Оболочка кабеля ( оболочка кабеля изготовлена из поливинилхлоридового пластика в стандартном или пожаробезопасном исполнении).
Кабель используют при нормальных (для кабелей) температурах: от минус 50 до плюс 50 градусов по Цельсию. Для прокладки окружающая температура при эксплуатации не должна быть ниже, чем минус 15. Частая среда использования таких кабелей – это тонели или специальные каналы, но при этом нужно помнить, что кабель не должен подвергаться сильному растягиванию.
Что такое оптоволоконный кабель?
Оптоволоконный кабель (он же волоконно-оптический кабель) — кабель на основе волоконных световодов, предназначенный для передачи оптических сигналов в линиях связи, в виде фотонов (света), со скоростью меньшей скорости света из-за непрямолинейности движения. Главный его элемент — это прозрачное стекловолокно, по которому свет проходит на огромные расстояния (до десятков километров) с незначительным ослаблением. Структура оптоволоконного кабеля очень проста и похожа на структуру коаксиального электрического кабеля, только вместо центрального медного провода здесь используется тонкое (диаметром порядка 1-10 мкм) стекловолокно, а вместо внутренней изоляции — стеклянная или пластиковая оболочка, не позволяющая свету выходить за пределы стекловолокна. Для получения более подробной информации о типах оптоволоконных кабелей, приципах их работы и советов по их установке, пожалуйста, ознакомьтесь со статьей: Оптическое волокно: преимущества и недостатки.
Оптоволоконный кабель
Конструктивные отличия провода от кабеля
Их так же можно разделить по группам:
- Количество токопроводящих элементов и их устройство.
- Устройство изоляционных оболочек.
- Наличие или отсутствие дополнительных элементов защиты.
Количество и устройство токопроводящих элементов
Поскольку термин «кабель» старше, начнем рассматривать его первым. Итак, cable – это совокупность элементов, каждый из которых может быть поделен на несколько независимых частей. Можем ли мы назвать кабелем, лежащее перед нами изделие, в котором количество жил равно трем?
Подобный вопрос похож на спор Попугая и Слоненка, искавшего границу между «куча» и «мало». Эмпирическим путем они сделали вывод, что 10 орехов – это куча, а 3 – мало. Примерно так же пришли к соглашению и электротехники, решив, что три жилы для кабеля маловато, ну а четыре – будет в самый раз.
Поскольку с Опытом мы уже определились, давайте перейдем к Гению, который друг парадоксов. Как быть, если рассматриваемый пучок состоит из трех жил, имеющих сложное устройство.
Например, они скручены из нескольких металлических проволочек, что делается для увеличения не только гибкости, но и электрической прочности изделия. Можно ли назвать его кабелем, ведь все условия для этого соблюдены? Для решения этой коллизии надо рассмотреть дополнительные условия:
- Устройство и количество изоляционных оболочек.
- Поперечное сечение – как самих жил, так и всего их пучка.
Устройство изоляционных оболочек
Количество изоляционных оболочек – это, пожалуй, наиболее объективный критерий разделения электротехнических изделий на провод и кабель. Если их нет совсем, то оно всегда будет называться проводом. По той причине, что токопроводящая жила может быть только одна.
И совершенно неважно, какого она диаметра и какое у нее устройство. Металлическая голая проволока диаметром 1,4 мм – это телефонный провод воздушной линии
И стальной трос диаметром 12 сантиметров, который используется в линиях 35–110 киловольт, так же является проводом, несмотря на его сложную структуру.
Мы так же не вправе называть кабелем изделия, состоящие из нескольких жил, изолированных друг от друга, но не имеющих общей изоляционной оболочки. Пример тому провода СИП. В зависимости от модели у них может быть от двух до четырех жил, причем последние бывают как одинарными, так и многожильными.
К понятию «кабель» можно отнести все, что имеет дополнительные элементы защиты. Так, пространство между изолированными токопроводящими жилами может быть заполнено маслянистыми веществами, например, техническим вазелином, имеющим не только диэлектрические, но и гидрофобные свойства.
К подобным конструкциям относятся и металлические ленты, которым кабели обматывают поверх общей изоляционной оболочки. В этом случае их называют бронированными. Они применяются везде, где возможно физическое повреждение. Например, при прокладке линий электроснабжения в грунте.
Диаметр и поперечное сечение
От размера так же может зависеть правильность отношения к тому или иному виду электротехнической продукции. Например, модель ПВС 3х2,5. Три медных жилы, причем из пучка проволочек каждая. Все в диэлектрической оболочке из винила и еще одна общая для всех. Можно ли ее считать кабелем?
Посмотрим на параметры: диаметр одной жилы 1,8 мм, максимальная сила тока 30 ампер. Вполне достаточно для обеспечения работы большинства видов бытовой техники. Но явно мало для промышленного применения. Поэтому это провод.
А вот модель АВВГ 3х6 той же конструкции, но с тремя алюминиевыми сплошными жилами диаметром 2,8 мм, мы с полным правом можем назвать кабелем, поскольку допустимая сила тока 50 ампер. Этот номинал используется для питания большинства асинхронных трехфазных двигателей промышленного назначения.
Кабель
Это система проводников с изоляцией, которые объединены в единую конструкцию с целью удобства при выполнении монтажных работ, эксплуатации, а также для защиты от внешней среды и различных механических повреждений. Электропроводку объединяют вместе для улучшения условий безопасности при эксплуатации электропроводов в обычных и сложных ситуациях, для облегчения их совместной прокладки. Провода покрываются дополнительным изоляционным слоем.
Разновидности
Для более ясного понимания, что такое кабель и где его применяют необходимо разобраться с существующими типами. Исходя из сферы применения, кабель делят на следующие группы:
Силовые – предназначены для доставки электричества. Для изготовления используют мель, либо алюминий.
Он способен выдержать напряжение величиной до 750 кВ.
Монтажные – используют для связи электрооборудования друг с другом. Выдерживает напряжение до 500 В. Изготавливают их из меди, так как она устойчива к низким температурным режимам.
- Связи – используют в системах проводной связи и в разнообразных сигнализациях, также для прокладки междугородних линий связи и городских.
- Управления – используют в цепях управления, а также в осветительной системе для станков и другого оборудования. Выдерживают напряжение до 600 В.
- Радиочастотные – происходит транспортировка электроэнергии, а также сигналы на радиочастоте.
