Типы клеммных колодок для соединения проводов

Недостатки колодок

Прижимное соединение разных типов имеет ощутимые недостатки:

Часть электриков считают, что пружинные изделия не слишком хорошо приспособлены для больших нагрузок. Монтировать клеммные колодки рекомендуют для слаботочных цепей: освещения, экономичных бытовых приборов и т. п.
Винтовые клеммники плохо удерживают алюминиевые провода. Даже если соединение выполнено правильно, оно ослабевает с течением времени. Такие электроустановки рекомендуется проверять 1-2 раза в год и заново протягивать винты.

Даже качественное клеммное соединение не слишком долговечно из-за образующейся на металлических поверхностях окисной пленки.

Преимущества и недостатки использования

Основными положительными качествами клемм считаются следующие положения:

Безопасное соединение. Появление искры практически исключается.
Надежность и долговечность в процессе работы.
Высокий уровень жесткости, что позволяет прочнее зафиксировать клемм.
Простота во время установки. Это позволяет применять клеммы в домашних условиях и фиксировать самостоятельно.
В процессе установки можно обойтись простой отверткой. Какой-либо другой инструмент не потребуется.

Существенным минусом считается размерный ряд соединителя. Во время монтажных работ стоит учитывать прокладку проводов и установку распределительного короба.

Как соединять многожильные провода в колодке

Также обратим внимание, что недопустимо зажимать в такой колодке многожильные проводники. Многожильный провод, как и алюминиевый, можно передавить зажимным винтом

Дело в том, что в соединительной колодке есть все то, что не очень «любит» многожильный провод – это и неровная поверхность зажимного винта, и точечное (неравномерное) давление, и вращательное движение.

Конечно, монтаж может получиться вполне приемлемым, но может и не получиться – и от проводника останется лишь очень небольшое количество жил.

Тонкие проволоки, из которых состоят такие жилы, быстро деформируются и повреждаются под действием прижимного винта колодки. В результате контакт получается ненадежным – соединение греется и оплавляется.

Лучшим решением данной проблемы является применение специальных наконечников для проводников. В бытовой электрике наиболее часто используются втулочные наконечники с пластиковыми манжетами, которые для удобства монтажа выполняются разных цветов.

Процесс монтажа наконечников выполняется в несколько этапов:

1. Конец проводника подравнивается при помощи кусачек (концы всех «проволочек» жилы должны быть одинаковой длины).
2. Производится зачистка изоляции в соответствии с длиной металлической гильзы наконечника.
3. Аккуратно формируется параллельность всех проволок (без скручивания). В случае, если проволоки скручены их аккуратно выпрямляют.
4. Надевается наконечник таким образом, чтобы пучок проволок выступал из гильзы примерно на 0,5-1 мм. При этом следят, чтобы манжета закрывала край изоляционного покрытия проводника.
5. Далее при помощи специальных пресс-клещей наконечник обжимается (в случае отсутствия этого инструмента обжим можно произвести с помощью обыкновенных пассатижей).
6. После этого проводник с установленным наконечником вставляется в клеммный соединитель и фиксируется прижимным винтом.

Колодки с крышкой для соединения проводов

Отдельно необходимо вспомнить о клеммных колодках, выполненных из высокопрочного черного пластика. Основное преимущество такого соединителя заключается в том, что в нем зажим проводника осуществляется пластиной, а не непосредственно винтом.

За счет такой конструкции можно надежно соединять не только алюминиевые, но и многожильные проводники. Кроме того, такие колодки отличаются и более высоким допустимым рабочим током (можно встретить колодки, рассчитанные на ток до 40А).

Единственный минус таких колодок – они не режутся и не разделяются.

Основным недостатком данного способа соединения проводов является то, что большая часть реализуемых клеммных колодок очень плохого качества – ненадежны и недолговечны.

Еще одна проблема в том, что отличить подделку от нормального соединителя крайне сложно и возможно только в процессе непосредственного монтажа.

Именно поэтому большинство действительно профессиональных электриков выбирают только клеммы для соединения проводов проверенных временем производителей, к примеру таких, как: «Верит», «Тридоник», «АВВ», «Легранд».

Похожие материалы на сайте:

Пайка

Сначала о технологии пайки. Соединяемые проводники очищаются от изоляции, очищаются от оксидной пленки до чистого металла, скручиваются, потом лудятся. Для этого проводники разогреваются паяльником, прикладываются к канифоли. Она должна покрыть место соединения полностью. Залуженные провода скручивают сначала пальцами, затем дожимают, используя пассатижи. Вместо лужения можно использовать паяльный флюс. Им хорошо смачивают провода, но уже после скрутки.

Затем, собственно, начинается процесс пайки: разогревают паяльником или узкофакельной горелкой место соединения. Когда канифоль или флюс начинают кипеть, берут на жало паяльника некоторую часть припоя, вносят в зону пайки, прижимая жало к проводникам. Припой растекается, заполняя промежутки между проводами, обеспечивая хорошее соединение. При использовании горелки, припой просто вносят понемногу в факел.

Далее, после остывания места пайки, по технологии необходимо смыть остатки флюса (они ускоряют окисление), просушить соединение, покрыть его специальным защитным лаком, после чего изолировать при помощи изоленты и/или термоусадочных трубок.

Теперь о достоинствах и недостатках данного метода соединения проводов. В слаботочных системах пайка — один из самых надежных способов соединения проводов. Но, при разводке электропроводки в доме или квартире, ее критикуют нещадно. Все дело в том, что припой имеет невысокую температуру плавления. При периодическом прохождении через соединение больших токов (бывает, если неправильно подобраны или неисправны защитные автоматы) припой постепенно расплавляется, испаряется. Раз за разом контакт становится все хуже, греется соединение все больше. Если данный процесс не обнаружится, вполне может дело закончится пожаром.

Второй негативный момент — низкая механическая прочность пайки. Дело снова в олове — оно мягкое. Если проводов в паянном соединении много, да если еще они жесткие, при попытке упаковать их, часто проводники вываливаются из пайки — слишком велика сила упругости, которая вырывает их. Потому соединение проводников пайкой при разводке электричества и не рекомендуют использовать: неудобно, долго и рискованно.

Производители

Немаловажную роль в выборе клемм играет производитель. Именно от него зависит подбор материалов для соединителя, а, следовательно, его устойчивость к напряжению. Некачественные колодки могут расплавиться. Проводку может замкнуть, что повлечет за собой непредвиденные последствия.

В среднем клеммная колодка выдерживает температуру до +105 °C. Клеммник на печатную плату отличается большей стойкостью к изменению температурного режима. Его предел составляет +250°C. Для большого напряжения в сети используются сверхпрочные, керамические клеммы для электропроводки. Их предел составляет до +300 °C

Потому важно правильно выбрать клеммник в зависимости от его предназначения

Помимо этого нужно правильно подобрать контакт соединителя к сечению проводника. Также немаловажную роль играют количество разъемов в клеммнике. Их следует подобрать по необходимому количеству. Незакрытый разъем потенциально опасен.

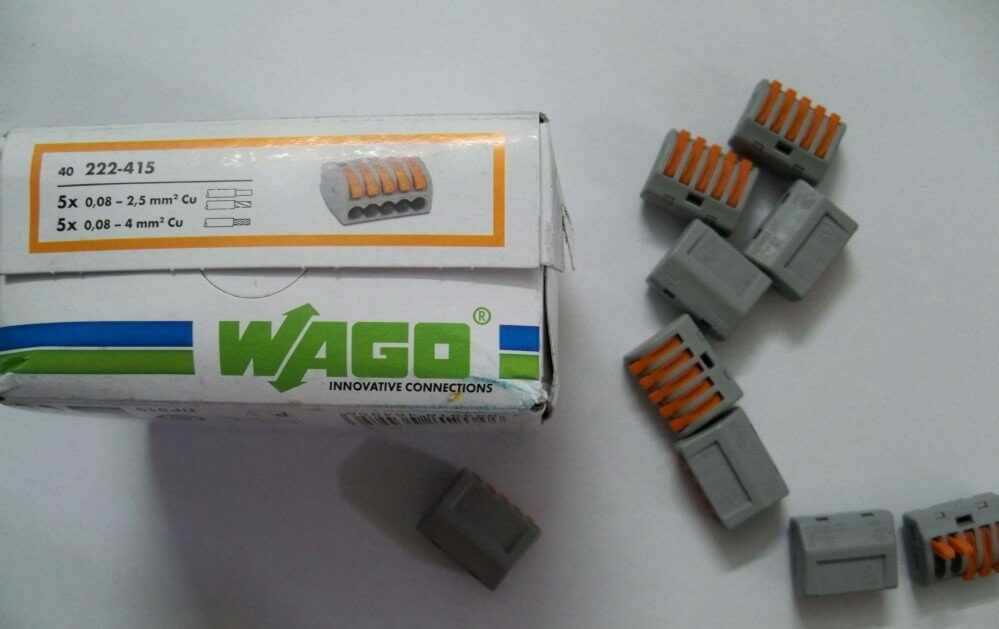

Сегодня большой популярностью пользуется производитель WAGO Kontakttechnik. Этот немецкий производитель зарекомендовал себя качеством и доступными ценами. WAGO известен во всем мире. Бренд применяется повсеместно в монтаже электропроводки. Чаще всего клеммы ваго используют для соединения проводов в распределительных коробках и при подключении светильников. На базе компании разрабатываются новейшие способы крепления к проводам. Это качество мирового значения.

Phoenix Contact – это большая компания по производству электрооборудования. Она также является одной из старейших. Продукция этой компании отличается немецким качеством и доступностью.

Weidmüller – компания что специализируется на автоматических системах. В числе ее продукции есть и клеммники. Продукцию этой компании часто используют при составлении DIN-рейки. Этот производитель узкого профиля позволит составить качественное соединение проводки.

Неплохо на отечественном рынке зарекомендовали себя китайские производители. Особенно популярны китайские производители Degson Electronic и Wanjie Electronic. Отечественные производители также неплохо себя зарекомендовали на рынке. Однако часто продукция отечественного производителя обходится потребителю значительно дороже, да и качество материалов не всегда конкурентное. Как правило, потребитель выбирает не дорогой и качественный немецкий клеммник. Это позволяет ему не рисковать проводкой.

Вот мы и рассмотрели существующие типы клеммных колодок для соединения проводов. Как вы заметили, на сегодняшний день рынок электротехнических изделий завален множеством разновидностей клеммников, благодаря чему можно выбрать подходящий вариант для собственных условий.

Будет интересно прочитать:

Какие бывают кабель-каналы
Какие бывают клеммы WAGO
Лучшие производители розеток и выключателей
Как провести электропроводку в доме

Основные варианты соединения проводов

Существуют разные способы соединения кабеля. Это сварка, механические скрутки или использование клеммников. Как правильно соединить провода между собой зависит от определенных требований, обеспечивающих безопасность и надежность системы.

Вариант соединения при помощи клемм

Скрутка

Этот способ используется при отсутствии специальных инструментов и дополнительных приспособлений. Провода закручиваются и заматываются изолентой. Такой вариант надежен, но нужно соблюдать некоторые правила. Медь скручивается только с медью, а алюминий с алюминием. Запрещено скручивать медные и алюминиевые изделия, так как при этом возникает процесс электролиза и компоненты разрушаются. Вариант скрутки зависит от материала, диаметра и предназначения соединения.

Современный вариант скрутки выполняется без плоскогубцев, а с помощью специальных полимерных колпачков, внутри которых находится спираль из металла.

Чтобы выполнить соединение, концы проводов сначала нужно зачистить на расстояние 15 мм, а затем вставить их внутрь колпачка. Затем корпус поворачивается до упора.

Плюсы скрутки:

простая технология;
доступные материалы.

Минусы:

нельзя соединять провода из алюминия и меди;
не очень качественная стыковка.

Такой вариант подходит для временной проводки.

Скрутка проводов

Пайка

Нередко применяется и пайка. Тем более такой вариант также прочен, как и сварка, но при этом нет необходимости доставать сварочный аппарат. Подойдет и обычный паяльник. Проводки фиксируются при помощи плавленого припоя.

Чтобы выполнить пайку сначала с проводов следует убрать изоляционный слой, а затем почистить поверхность наждачкой. Контакты нужно состыковать, а затем припой с паяльника нанести на скрутку. Припой должен попасть внутрь скрутки и соединить жилы друг с другом. После остывания провода следует изолировать.

Варианты соединения

Сварка

Теперь выясним, как соединить провода методом сварки. Для этого проводки сначала скручиваются, а затем их концы свариваются. При этом получается надежное и стабильное соединение. К минусам такого метода относится то, что соединение получается неразъемным. И если понадобится что-то поменять, то придется полностью убирать сплавленный участок.

Кроме того, для такого способа требуется сварочный агрегат и специальные электроды. После остывания сваренную область изолируют с помощью термоусадочной трубки или изоленты.

Способ сварки

Опрессовка

Чтобы сделать опрессовку понадобится медная гильза или алюминиевая. Ее выбирают из расчета диаметра скрутки. Зачищенные провода нужно скрутить, а затем надеть на них трубку-гильзу. Ее зажимают специальными клещами. Такой вариант достаточно сложен, поэтому его применяют профессиональные электрики.

Опрессовка проводов

Клеммы для соединения проводов

Существуют разные соединители для электрических проводов и один из простых вариантов – клеммные колодки.

Клеммная колодка состоит из пластикового корпуса с запаянной пластиной или металлическим гнездом. Между пластинками или в гнездо устанавливается оголенный проводник, зажимающийся винтом. После затягивания винта следует убедиться в прочности конструкции. Для этого рекомендуется подергать проводник.

Стоит учитывать, что места соединений не изолируются, поэтому использовать клеммные колодки можно только в помещениях с нормальным уровнем влажности.

Плюсы этого способа:

быстрота и простота применения;
небольшая стоимость;
не требуются специальные навыки;
можно соединять кабели с разными диаметрами.

Из минусов стоит отметить то, что соединения в клеммных коробках необходимо периодически подтягивать.

Использование клеммных зажимов позволяет избежать соприкосновения разных материалов в проводах. Поэтому таким способом можно выполнить соединение алюминиевых и медных проводов между собой. Клеммные колодки бывают пружинными, винтовыми и ножевыми.

Для прочного соединения применяются разные варианты клемм

Основные требования к конструкции клеммников

Так или иначе, требования к надежности и электрическим характеристикам прописаны в различных стандартах.

Стойкость к нагреву определяется материалом несущего корпуса. Он должен быть негорючим. Контактные группы в процессе эксплуатации могут нагреваться до высоких температур (особенно, если контакт плохой, или имеет место превышение допустимой нагрузки). В этом случае не должен возникать очаг горения.
При нагреве, корпус не должен менять прочностных характеристик. Если тепловые зазоры не обеспечивают удержание контактных групп в посадочных гнездах, такие изделия использовать нельзя.
Защитные крышки (при их наличии) не обязательно выполняются из негорючих материалов. Тем не менее, материал не должен поддерживать горение.
Прочностные характеристики должны обеспечить фиксацию клемм при нормальном силовом воздействии (при затягивании винтовых зажимов пластины остаются на месте).
Любые типы зажимов обеспечивают надежную фиксацию проводов без предварительной подготовки (лужение, использование наконечников, формирование колец).
Длина контактных пластин исключает прикосновение вводимых проводников. Это делается для противодействия электрохимической коррозии (например, медь + алюминий).
На маркировке должна быть информация о диаметре проводников, типе тока, предельном значении напряжения.

Соединение проводов клеммной колодкой

При выборе соединительной колодки прежде всего следует учитывать величину тока, который будет проходить через место соединения, а также требуемое количество монтажных клемм в гребенке. Как правило, процесс соединения проводников не вызывает каких-либо затруднений даже у электриков-любителей.

Монтаж действительно очень прост: берете колодку с требуемым размером ячейки, отрезаете нужное количество секций, вставляете жилы внутрь клеммной ячейки и при помощи винтов зажимаете каждый из соединяемых проводников.

Затягивать винты фиксации жил следует с достаточно умеренным усилием. Естественно, предварительно с концов соединяемых проводников следует снять изоляцию (вполне достаточно снять около 5 мм изоляции), а саму поверхность токопроводящей жилы тщательно зачистить.

Большим преимуществом таких колодок является то, что в зависимости от условий монтажа каждый сегмент можно отрезать. Правда, здесь есть один нюанс: в такой колодке, я бы не рекомендовал зажимать алюминий. При затягивании алюминиевую жилу можно передавить самим винтом.

Если соединяются алюминиевые жилы, то винты необходимо затягивать с особой осторожностью. Обусловлено это тем, что, во-первых, алюминиевая жила может попросту переломиться, а, во-вторых, как известно, алюминий обладает определенной текучестью под воздействием значительного давления, что по истечению некоторого времени может привести к ухудшению или полному пропаданию контакта

А это, в свою очередь, чревато перегревом проводника и его возгоранием. К слову, по нормативам, абсолютно все соединения, в которых есть алюминий, необходимо подтягивать с периодичностью раз в год.

Как соединять многожильные провода в колодке

Процесс монтажа наконечников выполняется в несколько этапов:
Конец проводника подравнивается при помощи кусачек (концы всех «проволочек» жилы должны быть одинаковой длины).
Производится зачистка изоляции в соответствии с длиной металлической гильзы наконечника.
Аккуратно формируется параллельность всех проволок (без скручивания). В случае, если проволоки скручены, их аккуратно выпрямляют.
Надевается наконечник таким образом, чтобы пучок проволок выступал из гильзы примерно на 0,5-1 мм. При этом следят, чтобы манжета закрывала край изоляционного покрытия проводника.
Далее при помощи специальных пресс-клещей наконечник обжимается (в случае отсутствия этого инструмента обжим можно произвести с помощью обыкновенных пассатижей).
После этого проводник с установленным наконечником вставляется в клеммный соединитель и фиксируется прижимным винтом.
