Детектор обрыва скрытой проводки своими руками

Какой детектор скрытой проводки лучше купить

Одним из основных показателей для искателей проводки является глубина обнаружения. От нее зависит максимальная дистанция работы детектора. Модели, предназначенные для бытового использования, должны обладать глубиной обнаружения не менее 5 см. Профессиональные устройства могут работать и на глубине от 2 метров.

Не менее важным параметром следует считать точность. Указанное в документации значение отражает допустимую погрешность при определении расстояния до кабеля.

Показатель точности для профессиональных устройств обычно не превышает 5 мм. Бытовые модели обладают погрешностью до 10 миллиметров.

Детектор может реагировать на различные материалы в стенах или потолке. Для безошибочного нахождения проводки следует приобрести устройство с функцией точного определения. Многие современные модели способны обнаруживать металл, пластик, дерево, а также распознавать форму объекта.

Стоит обратить внимание на удобство настройки устройства. При частой смене рабочих областей необходима постоянная подстройка сенсора под конкретные условия

Их изменение может зависеть от наличия посторонних помех, материала изготовления и толщины стены.

Возможность автокалибровки существенно упростит регулярное использование прибора.

Применение детектора при ремонте поврежденной линии требует особой точности в определении места обрыва. Это снизит затраты на проведение работ и сократит их объем. Системой поиска проблемного участка кабеля оснащаются только электростатические и металлодетекторные модели.

Рекомендации: 12 лучших металлоискателей

Как выбрать металлоискатель для поиска – отзывы специалистов

Модели с колебательными демпферами

Устройства данного типа являются сильно распространенными. При желании можно сделать детектор скрытой проводки своими руками. Схема устройства включает в себя многоконтактный блок управления и непосредственно демпфер. Микроконтроллер многие специалисты рекомендуют использовать с конденсаторами.

Далее, чтобы сделать детектор скрытой проводки своими руками, берется демпфер и припаивается к блоку управления. Генератор обязан быть рассчитан на 200 мА. Щуп в данном случае можно использовать двухпроводного или трехпроводного типа. В конце останется лишь подобрать батарейки для устройства.

Как сделать прибор обнаружения проводки своими руками

Чтобы сделать домашний бесконтактный определитель проводки, понадобится:

  • 3 биполярных транзистора марки NPN, C945 – можно взять из ненужной платы;
  • светодиод красного цвета;
  • резистор сопротивления 1kOm;
  • медная проволока 0,5 мм изолированная;
  • коннектор с батарейки крона.

Порядок сборки:

  1. Отрезать 30 см медной проволоки, намотать на зубочистку – это будет антенна.
  2. Соединить все элементы с помощью пайки, начиная от медной антенны: транзисторы между собой, резистор, к транзисторам светодиод, к резистору первый отвод от коннектора, второй отвод к транзистору.
  3. Когда схема готова, берется батарейка крона и подсоединяется к коннектору.

Протестировать бесконтактный детектор напряжения можно, включив любой электрический прибор в сеть, например, фен или дрель. Если поднести медную антенну подсоединенного к батарее детектора к проводу, светодиод загорится. Чем дальше от провода, тем слабее будет свет лампы.

Когда тестирование или проверка окончены, схему отсоединяют от батарейки.

Простейшая схема

Это наиболее простая схема, поэтому расскажем о ней первой, и наиболее подробно объясняя все мелочи (пусть не смеются понимающие люди).  При желании ее собрать может каждый.

Для реализации нам понадобится:

  1. полевой транзистор типа КП 103 или КП 303 (обозначен VT);
  2.  источник питания 1,5- 5 В (одна или несколько батареек);
  3. телефон электромагнитный (обозначен SP);
  4. провода;
  5. любой выключатель или тумблер;
  6. омметр (обозначен Ω) или авометр (тестер), хотя можно обойтись и без него.

Из инструментов нужны только паяльник и кусачки. Для пайки естественно должны быть припой, флюс или канифоль. Теперь подробнее о непонятных деталях.

Полевой транзистор

Самая важная деталь, на схеме он обозначается вот так:

Структура и обозначение полевого транзистора

Смотрим на правую часть рисунка, левая нам не важна, здесь обозначены буквами его выводы:

«З» — затвор (направление стрелки обозначает тип p или n это тоже сейчас не берем во внимание;
«И» — исток;
«С» — сток.

Если на затвор транзистора не подано напряжение то между истоком и стоком сопротивление большое, ток почти не течет. Подав напряжение, мы открываем затвор и уменьшаем сопротивление (как открываем кран на трубе), ток начинает течь. Причем полевые транзисторы очень чувствительны, схема детектора скрытой электропроводки основывается на этой особенности.

Так выглядит эта деталь на фото.

Транзистор КП103 в металлическом корпусе

Транзистор КП 303 имеет такой же вид, но отличается маркировкой

После цифр еще идет буквенное обозначение, не берем его во внимание. Возможен второй вариант исполнения в пластмассовом корпусе в виде призмы и тремя плоскими выводами снизу

Как располагаются выводы на корпусе должно быть понятно из рисунка ниже. На нем транзистор в металлическом корпусе изображен выводами вниз, ориентироваться нужно по ключу.

Так располагаются выводы на корпусе

Телефон электромагнитный

Это не телефонный аппарат, а только его деталь (аппарат и получил отсюда название), выглядит она вот так:

Телефон электромагнитный

Бывают с корпусом, изготовленным полностью из пластмассы. Подойдет от старых дисковых телефонов. Располагается он в трубке в той части, которая прилегает к уху (из него мы слышим собеседника). Для того чтобы телефон извлечь нужно отвернуть декоративную крышку и отсоединить провода на клеммах.

Телефонная трубка

Маркировка нам не важна кроме сопротивления, оно должно быть в пределах 1600 — 2200 Ом (может обозначаться Ω).

Телефон работает по следующему принципу — внутри находится электромагнит, который при протекании через него тока притягивает металлическую мембрану. Колебания мембраны создают слышимый нами звук.

Омметр

Это измерительный прибор для определения сопротивления.

Выглядит он вот так:

Омметр

Если сложно найти то обойдемся без него, схема будет работать и так. При необходимости можно сделать выводы для подключения, и использовать во время поиска «тестер» (авометр или мультиметр — это одно и то же) в режиме измерения сопротивления. Этот прибор есть почти у каждого.

Авометр или «тестер»

Собираем схему

Для сборки достаточно паяльника

Все детали собираем навесом с помощью проводов согласно схеме. На затвор транзистора припаиваем кусок одножильного провода диной 5-10 сантиметров. Он будет являться антенной.

После сборки можно упаковать все в любой подходящий корпус, например пластмассовую мыльницу.

Мыльница может послужить корпусом

Ищем проводку

Включенный прибор подносим к стене и начинаем проводить антенной вдоль нее. В месте, где находится провод под напряжением из телефона разрастаться гудение (как у работающего трансформатора). Чем ближе к проводу, тем звук будет сильнее.

Более точно можно найти проводку по показаниям омметра, при приближении он показывает наименьшее сопротивление. Для работы с омметром отключаем питание прибора.

Как работает прибор

Все дело (как мы уже и говорили) в высокой чувствительности полевого транзистора. Наведенное на его затвор с антенной электромагнитное поле открывает транзистор. Ток подается на телефон, и он начинает издавать звуковые сигналы с частотой 50 Герц (частота переменного тока в сети).

Омметр замеряет сопротивление между истоком и стоком. Оно становится меньше при  повышении сигнала на затворе.

Теперь рассмотрим более сложные приборы, уже не сильно углубляясь в детали.

Назначение детекторов скрытой проводки

Проведение ремонтных работ в помещениях, которые строились давно, и никаких сопроводительных документов к помещению уже не осталось, в частности схемы электропроводки, значительно осложнены.

Ведь при надобности сверления стен существует возможность попадания в проводку.

А это и опасно для жизни, особенно если проводка не обесточена, можно и повредить инструмент или сам провод, что еще хуже, поскольку тянуть проводку придется по новой.

В общем, без знания точного месторасположения проводки делать что-либо со стенами здания – себе дороже.

На помощь могут прийти специальные приборы – детекторы скрытой проводки, они же индикаторы, которые являются одним из главных инструментов электрика.

Основной задачей такого приспособления является обнаружения проводов, скрытых от глаз, чтобы в дальнейшем избежать попадания в нее и повреждения.

Сами приборы довольно компактны и являются переносными. Для определения спрятанного провода достаточно провести прибором по стене, в месте, где уложена проводка – он просигнализирует. Все просто и удобно.

Помимо основной функции некоторые модели детекторов могут выполнять ряд дополнительных, способных существенно облегчить жизнь.

Полезным этот прибор будет в первую очередь электрикам, ведь им часто приходиться проводить ремонтные работы с проводкой в зданиях. Также он пригодится тем, кто занимается монтажом чего-либо на стены в помещениях.

Популярное у читателей: Замена электрики в однокомнатной и двухкомнатной квартире.

Приборы для поиска

Существует много марок приборов для обнаружения скрытой проводки, но перед тем, как приобрести,  постарайтесь, ознакомьтесь с их функциями и возможностями. Ведь не каждым детектором можно обнаружить места, где проходит  скрытая проводка, если отсутствует напряжение в сети или оно недостаточной мощности. Кроме того, не все приборы способны работать в окружении большого скопления металлических элементов. Стоит учитывать и такие факторы, как температура воздуха и влажность.

Лис М

Искатель скрытой проводки Лис М производят в России. Создан он специально для поиска проводки в стенах. Он удобен в использовании, так как работает от двух батареек. Обнаружив искомое, прибор помимо индикации, сигнализирует звуком. Реагирует детектор на переменный ток в сети. Сигнал поступает в устройство, где происходит его цифровая обработка. Результаты выводятся на индикатор. Прибор способен найти  проводку, которая заложена на глубине двух метров.

DSL 8220s

Обнаружить в стене провода электросети, антенный кабель, телефонный провод поможет детектор скрытой проводки DSL 8220s. Этот компактный прибор способен находить скрытую проводку под гипсокартонном, пластиком, штукатуркой, кирпичом. Кроме того, его используют, когда есть необходимость найти «фазовый» провод сети. Обнаружив провода, прибор сигнализирует индикатором при помощи светового индикатора, а также звуком.

BOSCH GMS 120

Детектор скрытой проводки BOSCH GMS 120 способен обнаружить в стенах не только провода, но также цветные металлы и деревянные перекрытия. При обнаружении проводки в стенах, на приборе загорается индикатор красным цветом. Если проводка обнаружена не была, цвет индикатора – зеленый. Прибор работает в нескольких режимах: гипсокартон, кабель под напряжением  и метал. Также обнаруживать он способен магнитные и немагнитные элементы. Корпус искателя скрытой проводки bosch оснащен отверстием для маркировки стен.

Дятел Е121

При необходимости определить схему проложенной в стенах электрических кабелей можно использовать детектор скрытой проводки Дятел Е121. Этот прибор определяет не только расположение скрытой проводки, но и проверяет правильность фазировки электрических счетчиков при отсутствии защитной крышки. Прибор «Дятел» работает по принципу обнаружения электро поля.  Для этого достаточно, чтобы в сети было напряжение 0,38 кВт. Работа прибора регулируется режимом самоконтроля, то есть, детектор начинает издавать световые и звуковые сигналы.

Mastech MS6812

Одним из самых малогабаритных приборов для определения расположения электропроводов внутри стен является детектор скрытой проводки Mastech. Прибор находит искомое с высокой точностью, при этом, он способен работать с разными материалами: кирпич, гипсокартон. Кроме того, он наделен функциями металлодетектора и полностью соответствует международным стандартам безопасности. При обнаружении электропроводки, прибор сигнализирует звуком и светом.

При необходимости приобрести такой прибор, какой лучше может подсказать опытный электрик или компания, занимающаяся услугами, касающимися электричества в доме. Современный рынок электро-товаров предлагает широкий выбор приборов для поиска скрытой проводки. Можно выбрать многофункциональный детектор, передатчик сигналов или искатель скрытой проводки на микроконтроллере. Главное, чтобы результат был таким, каким вы его ожидаете.

Есть совсем бюджетный вариант, многофункциональная отвертка 5 в 1. В характеристике этого прибора есть функция поиска проводки, основан поиск на провода под напряжением, то есть на их электромагнитное излучение. Учитывая размеры отвертки глубина залегания искомого кабеля должна быть небольшая, например, под штукатуркой.

Посмотрите видео о том как работает прибор Лис М, а о том как искать скрытую проводку в следующей статье.

Универсальный детектор Hilti PS38

Этот прибор для обнаружения скрытой проводки — один из немногих, о которых отрицательные отзывы крайне редки. Но сразу скажем, что относится он к профессиональному оборудованию и стоит дорого. Имеет очень хорошие характеристики — определяет металлы, древесину, пластик на глубине до 120 мм. На дисплее отображается линейка с сантиметровыми делениями. Точка отсчета — место начала сканирования. Первоначально экран окрашен в равномерный серый цвет, по мере сканирования фон становится светлее, а все обнаруженные объекты отображаются на развертке более темным цветом. Тип объекта — металл, провод, древесина — определить можно по световой индикации.

Hilti PS38 — очень хорошие отзывы

Перед началом работы выбирается тип материала, в котором будет проводиться поиск. Есть универсальный режим, в котором подавляются мелкие пустоты, есть режим «пустотелый кирпич», в котором отсеиваются даже крупные полости. Для однородных материалов лучше работает режим «железобетон». При таких настройках чувствительность высокая, но зона поиска узкая, что позволяет точно определять все объекты. В режиме «гипсокартон» прибор «не замечает» даже крупные полости, то есть пустоты между стойками игнорируются. Но при этом может не обнаружится пластиковая канализационная труба.

По отзывам, прибор работает надежно, но некоторый навык в обращении и расшифровке показаний должен быть. После первичного обнаружения объекта, необходимо сделать еще несколько проходов. Это позволяет избежать ошибок. Например, при первом проходе обнаружен в толще саморез, который идентифицирован как труба. При следующем проходе его уже не видно, так как прибор немного смещен вверх или вниз. Из рекомендаций — сканировать надо не только вертикально или горизонтально, но и под углом. Так как некоторые магистрали проложены не по ГОСТу.

Из минусов (кроме цены). Прибор для обнаружения скрытой проводки Hilti PS38 плохо «катается» по неровным поверхностям. Помехой могут стать даже рельефные обои или штукатурка. Для таких случаев производитель рекомендует крепить на стену лист бумаги и сразу на нем отмечать где что находится.

Сигнализатор скрытых проводов «Дятел»

Это устройство хорошо находит провода под напряжением, проложенные в штукатурке, но без защитной оболочки. Если кабель протянут в пластиковой трубе, он его «не видит». Глубина обнаружения очень хорошая — 750 мм. Этого достаточно для стен любой толщины.

Недорогой и хорошо работающий

Поиск проводки проводить надо без отключения электропитания, нагрузив линию (включив свет или прибор в розетку). Прибор для обнаружения скрытой проводки «Дятел» имеет четыре режима сканирования. Начинать работу надо с 4-го. Он обнаруживает местоположение проводника с большой погрешностью (до 700 мм). Обнаружив место, где провод находится, последовательно изменяем режимы сканирования, постепенно сужая зону поиска. В результате провод определяется с погрешностью в 10 мм.

Неплохая машинка, за небольшие деньги (порядка 20-30$). Хороша в домашнем хозяйстве именно для того, чтобы не попасть в действующую проводку при сверлении отверстий.

Кабелеискатель (кабельный локатор) MS 6818

Этот прибор для обнаружения скрытой проводки состоите из двух частей — передатчика, который формирует сигналы определенной частоты и приемника, который эти сигналы принимает. Каждая часть имеет собственные настройки чувствительности/мощности то позволяет подбирать настройки для каждого случая. Передатчик подключается к искомой сети, после чего начинается поиск.

При наличии двух генераторов сигнала этот прибор для обнаружения скрытой проводки позволяет найти обрыв в сети.

В общем, работает хорошо, но, как и все приборы с подобным алгоритмом работы, имеет «мертвые зоны» в которых не может ничего рассмотреть. Но широкий диапазон настроек позволяет решить эту проблему.

BOSCH DMF-10 Zoom

Пример работы прибора:

Есть еще один инструмент который как по ценовой так и по качественной характеристике однозначно относится к профессиональным детекторам — это Hilti PS38.

Ознакомиться с его устройством и работой можно в статье — Как найти проводку мультидетектором hilti ps 38.

Подводя итог всем приборам для обнаружения скрытой проводки можно сделать один общий вывод, что успешная работа с инструментом прежде всего зависит от двух моментов — понимания принципа работы прибора и насколько точно была произведена его калибровка.

Главная » Проводка » Скрытая » Виды и особенности приборов для обнаружения скрытой электропроводки

Электрическая проводка – это всегда источник потенциальной опасности, поэтому в жилых помещениях ее стремятся прокладывать скрыто – в коробах, под слоем штукатурки или в глубине стен.

Однако то, что делает безопасным повседневное пользование электрической энергией, осложняет ремонт и обслуживание электрических систем, поскольку проводку надо еще найти. Этот процесс облегчают специальные приборы.

В своей работе они используют разные физические принципы, а их стоимость различается в зависимости от количества выполняемых функций, точности обнаружения и других параметров.

Виды приборов и их принцип работы

Искатели проводки принято разделять по принципу действия, их четыре:

  • электростатический;
  • электромагнитный;
  • детектор металлов;
  • комбинированный.

Каждому из них присущи свои особенности, определяющие сферу использования.

Электростатические приборы

Искатели данного типа регистрируют наличие электромагнитного поля, исходящего от проводов, к которым подключено напряжение. Это довольно простой прибор, который несложно собрать своими руками (схема устройства будет приведена в заключительном разделе). Заметим, что практически все недорогие детекторы работают по этому принципу.

Детектор Е121

Особенности детекторов электростатического типа:

  • учитывая, что прибор реагирует на электромагнитное излучение, для обнаружения проводки требуется, чтобы она не была обесточена;
  • при работе с детектором необходимо подобрать оптимальный уровень чувствительности. Если он низкий, могут возникнуть сложности с обнаружением глубоко расположенной проводки, при максимальном уровне велика вероятность ложного срабатывания;
  • сырые стены или наличие в них металлических конструкций делают поиск проводки практически невозможным.

Учитывая невысокую цену, простоту и эффективность (за исключением небольших ограничений), приборы с электростатическим принципом действия пользуются популярностью даже у профессиональных электриков.

Электромагнитные искатели

Этот тип сигнализаторов позволяет обнаружить исходящее от проводов электромагнитное возбуждение, если к ним подключена нагрузка. Точность и эффективность электромагнитных искателей проводки значительно выше, чем электростатических.

Электромагнитный сигнализатор

У этих приборов имеется характерная особенность, заключающаяся в том, что для гарантированного определения трассы проводки к ней необходимо подключить нагрузку, мощность которой не менее одного киловатта, что в большинстве случаев не вызывает сложности.  Например, сделать это можно, подключив к соответствующей линии электросети электрический чайник (не забыв наполнить его водой).

Детекторы металла

В тех случаях, когда подключить напряжение к проводке или нагрузку к ней не представляется возможным, используют металлодетекторы. Принцип действия этих устройств построен на том, что металл, попадая в электромагнитное поле, вызывает в нем возмущения, которые фиксируются прибором.

Модель PMD 7 производства компании Bosch

К особенностям этого класса приборов следует отнести то, что они реагируют на любой металл, находящийся в стенах. То есть помимо проводки, детекторы будут срабатывать при обнаружении арматуры, шурупов, гвоздей и т.д.

Комбинированные искатели

Приборы данного вида представляют собой многофункциональные устройства – мультидетекторы. Они могут комбинировать несколько принципов поиска срытой в стене проводки, что существенно расширяет сферу применения и повышает эффективность.

В качестве примера можно привести модель TS-75, показанную на фотографии ниже. Это устройство соединяет в себе функции металлодетектора и электростатического искателя.

  • https://220.guru/electroprovodka/instrumenty/detektor-skrytoj-provodki-svoimi-rukami.html
  • https://yaelectrik.ru/elektroprovodka/iskatel-skrytoj-provodki
  • https://remoskop.ru/detektor-indikator-pribor-poiska-skrytoj-provodki.html
  • https://elektrik-a.su/energii/v-zhilyh/shema-detektora-skrytoj-provodki-20
  • https://stroitel12.ru/ustrojstvo-dlja-poiska-skrytoj-provodki/
  • https://profazu.ru/provodka/instruments/detektor-skrytoj-provodki.html
  • https://220v.guru/elementy-elektriki/provodka/izgotovlenie-iskatelya-provodki-svoimi-rukami-po-raznym-shemam.html
  • https://www.asutpp.ru/iskatel-skrytoj-provodki.html
  • ← Как сделать подарочный пакет из бумаги своими руками
  • Поделки из клея – простые идеи и инструкции по созданию украшений и полезных вещей своими руками (90 фото) →

Профессиональные приборы для поиска

Существует множество методик, позволяющих узнать место прокладки кабелей. Они основаны на использовании приборов, способных детектировать провод без прямого контакта. К ним относятся следующие устройства:

  • электромагнитный детектор скрытой проводки;
  • индикаторная отвертка;
  • металлодетектор;
  • мультиметр и полевой транзистор;
  • комбинированный детектор.

Электромагнитный детектор скрытой проводки

Электромагнитные детекторы — это профессиональные приборы, выпускаемые для обнаружения проводов. Их работа основана на регистрации переменных электромагнитных полей, идущих от проводника. Данный тип прибора требует, чтобы во время поиска по зондируемому кабелю протекал ток в 5-10 ампер. Это соответствует электрической нагрузке в 1-2 кВт.

Детектор для обнаружения проводов

Электромагнитный прибор для поиска проводки обладает хорошей точностью. Но есть один большой недостаток. Он способен обнаружить провод, если по нему протекает ток. Отыскать таким прибором разрыв цепи не удастся. Соответственно дом должен быть под напряжением, а исследуемая линия не иметь обрыва провода. Детектор такого типа отлично подойдет, если кабель в рабочем состоянии, а вам необходимо сделать отверстие в стене без лишних рисков.

Индикаторная отвертка

Самый дешевый метод обнаружения скрытой проводки. Индикатор стоит порядка 20-30 рублей. Он есть у каждого электромонтажника. Электрики используют его для поиска фазы и нуля. Если прикоснуться индикаторной отверткой к кабелю, она засветится. Дорогие модели способны издавать звуковой сигнал. Независимо от цены, прибор указывает на фазный провод, а на ноль — молчит.

Поиск кабеля с помощью индикаторной отвертки

Транзисторные модификации индикаторных отверток способны светиться без прямого контакта с кабелем. Чувствительность позволяет обнаружить фазный провод на расстоянии до 20 мм. Поэтому, если токоведущая жила находится на незначительной глубине, прибор обнаружит ее

Важно, чтобы провод находился под напряжением, а индикатор был транзисторным

Металлодетектор

Этот прибор часто называют металлоискателем. Он применяется для определения наличия металла в толще земли на глубине около одного метра. Если в стенах нет металлической арматуры, ничего не мешает воспользоваться металлоискателем для поиска проводки.

Применение металлодетектора выигрывает перед другими способами поиска. Для обнаружения провода необязательно, чтобы кабель был под напряжением. Прибор разработан для поиска на больших глубинах, поэтому легко способен найти провод в стене на расстояниях 1-5 см. На такой глубине обычно прокладываются кабеля.

Однако пользоваться металлодетектором в здании с арматурой не получится. Прибор срабатывает на любой металл, а не конкретно на электропроводку. Металлоискатели довольно большие по размеру. Их проблематично хранить в стандартном ящике для инструментов.

Мультиметр и полевой транзистор

Определение скрытой проводки мультиметром подходит радиолюбителям. Чувствительный элемент для поиска придется спаять своими руками. Помимо измерительного прибора пригодится полевой транзистор. Главное, чтобы его затвор обладал низким напряжением открытия и малой входной емкостью. Например, советские элементы серии КП103 или импортные 2SK241. В качестве прибора допустимо использовать и старый стрелочный тестер.

Мультиметр переводится в режим измерения большого сопротивления. Обычно это диапазоны до 200 ком или 2 Мом. Щупы прибора подключаются к переходу сток-исток. Затвор остается висеть в воздухе. Для повышения чувствительности поиска к нему следует припаять кусочек проволоки. Длина и форма отрезка подбираются опытным путем

Во время сборки устройства необходимо соблюдать осторожность. КП103 — не самые дешевые транзисторы

Они легко повреждаются статическим электричеством.

Комбинированный детектор

Комбинированные искатели скрытой проводки — это класс приборов, обладающих несколькими чувствительными элементами. Например, металлоискатель и электромагнитный детектор в одном компактном корпусе. Два типа сенсора, работая одновременно, исключают недостатки и погрешности друг друга.

Комбинированные приборы стоят дороже своих более простых собратьев. Человек, который ищет неисправность сети, может на свое усмотрение включать или выключать тот или иной тип датчика или пользоваться несколькими одновременно. Все зависит от опыта работы с детектором и состояния исследуемой проводки.

Схемы самоделок

Можно придумать много вариантов исполнения детектора скрытой проводки. Схемы одних устройств простые и понятные для школьника, схемы других доступны для бывалого электротехника.

Они отличаются между собой количеством и видами элементов: смотрите, что есть у вас на руках, и исходя из этого выбирайте схему.

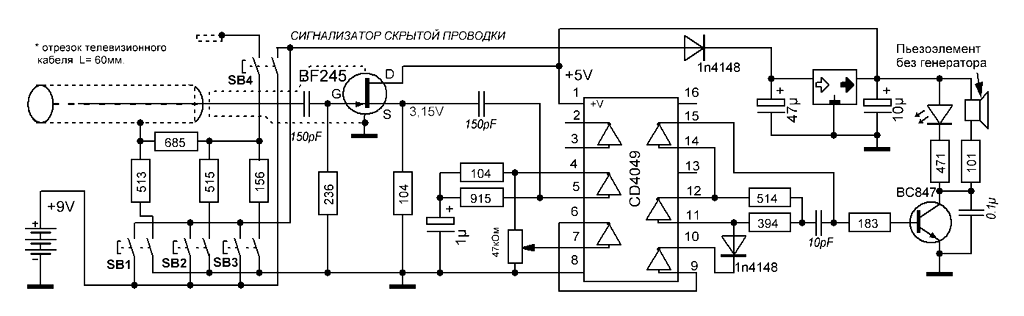

Схема со звуковым индикатором

Данный бесконтактный индикатор скрытой проводки базируется на микросхеме К561ЛА7. Чтобы уберечь ее от высокого напряжения, созданного статическим электричеством, потребуется резистор в 1 МОм (на схеме R1). Питается устройство от кроны (9В). В качестве антенны подойдет медная проволока или любой металлический стержень длиной от 5 до 15 см. Золотая середина – 10 см

Важно, чтобы проволока не прогибалась под собственным весом

Если поднести собранное устройство к проводу под напряжением, то будет слышен звук, напоминающий треск. Это возможно благодаря наличию пьезоизлучателя (на схеме ЗП-3), увеличивающему громкость. Искать этим детектором можно не только скрытую проводку, но и перегоревшую лампочку в гирлянде. Узнать о ее расположении можно по тому, что возле нее треск прекращается.

Схема со звуковым и световым индикатором

Это устройство может питаться от батареек напряжением от 3 до 12 В. Для ограничения тока использован резистор R1, сопротивление которого не должно опускаться ниже 50 МОм. Но для светодиода (обозначен АЛ307) такого резистора не предусмотрено: он не нужен, потому что используемая микросхема (К561ЛА7) сделает все сама.

При приближении искателя к проводу под напряжением будет слышен не только шум, но и будет загораться светодиод. Двойная индикация надежнее.

Двухэлементный индикатор

Вам понадобится только микросхема и светодиод. Для сборки подойдут DD1 и HL1 соответственно. Вся цель работы заключается в том, чтобы соединить выводы микросхемы так, чтобы получилось три инвертора в цепочке. Такой искатель скрытой проводки своими руками усиливает токи, которые наводит на устройство поле переменного тока в проводах, скрытых стеной. В результате при приближении к проводке загорается светодиодная лампочка, и при удалении или разрыве цепи – гаснет.

Вариантов исполнения 2:

  1. Соединить выводы: 3-ий – с 8-ым и 13-ым, 2-ой – с 10-ым, 4-ый – с 7-ым и 9-ым, 1-ый – с 5-ым, 11-ый – с 14-ым;
  2. Соединить выводы: 3-ий – с 8-ым, 10-ым и 13-ым, 1-ый – с 5-ым и 12-ым, 2-ой – с 11-ым и 14-ым, 4-ый – с 7-ым и 9-ым.

Детектор на микроконтроллере

На этой схеме представлен искатель скрытой проводки на микроконтроллере PIC12F629. Его действие основано на чувствительности к магнитному полю, создаваемого током с проводником, скрытым в стене. В зависимости от того, какой способ индикации вы предпочитаете (свет или звук), вы можете включать в схему пьезоизлучатель или светодиодную лампочку. Поэтому об обнаружении магнитного поля скрытой проводки вы узнаете по загоревшей лампочке или характерному треску.

Данное устройство имеет неоспоримое преимущество: оно реагирует только на частоту 50 Гц – это частота переменного тока. Ошибочное срабатывание сигнала исключается: магнитное поле от источника с частотой меньше или больше указанной приводить в действие прибор не будет.

Сигнализатор скрытой проводки без батареек

Детектор скрытой проводки своими руками, схема которого представлена выше, в качестве источника питания использует саму сеть. Это стало возможным благодаря использованию конденсатора с большой емкостью (на схеме С1). Зарядить его можно путем подключения прибора в сеть. Заряженный конденсатор выдает напряжение 6-10 В. Причем от его значения зависит только яркость светодиода, чувствительность прибора от этого не падает.

Промышленные схемы профессиональных детекторов и их аналоги для самоделок

Изготовить в домашних условиях «Дятла»? Можно. Но он сложен в сборке, в которую включено множество элементов. А от вашей внимательности при прочтении схемы и точности исполнения будет зависеть качество работы аналога. Ниже приведены 2 схемы: первая промышленная, вторая – для самодельного «Дятла» (кликните по ним для увеличения).

Вы можете воспроизвести и YADITE 8848, варианты исполнения которого также приведены на двух электросхемах (также по клику увеличиваются).

Лучшие варианты

В этом разделе мы попытались собрать наиболее удачные по отзывам модели обнаружителей скрытой проводки. Как обычно, на одну и ту же модель порой есть противоположные отзывы. Мы постарались отобрать те, у которых количество позитивных отзывов значительно превышает негативные.

Индикатор скрытой проводки нужен даже когда требуется в бить гвоздь

Детектор проводки Дятел

Этот аппарат выпускается в Украине, стоит относительно немного 25-30$. Получил в три раза больше положительных оценок, чем отрицательных. Может использоваться для нахождения проводников под напряжением. При работе свет не выключать, а сеть желательно чем-то нагрузить (например, включить лампу). Провода под напряжением определяет успешно, но если проводник уложен в пластиковой трубе, он его не видит.

Дятел — прибор обнаружения скрытой проводки

Прибор для обнаружения скрытой проводки Дятел имеет четыре режима чувствительности:

  1. определяет местоположение проводника с точностью до 10 мм;
  2. до 100 мм;
  3. до 300 мм;
  4. до 700 мм.

То есть, начинать работу надо включив 4-й режим. При приближении к проводнику, начинает мигать светодиод, раздается писк. Чем ближе к проводнику, тем мигание чаще, звук громче. Выяснив границу наиболее интенсивных сигналов ставим отметку на стене. Операцию повторяем с другой стороны. Далее переключаем режим и поиск начинаем с уже обозначенных границ. Так, постепенно, находим местоположение проводника с точностью до 1 см в обе стороны.

Bosch DMF 10 Zoom

Этот прибор имеет жидкокристаллический монитор и два режима работы: определение металла (магнитного и немагнитного), древесины и проводки. Есть режим Zoom для увеличения чувствительности прибора. Но его включение приводит к тому, что детектор начинает реагировать не только на проводку, например, но и на расположенные вблизи металлические стойки или прутья арматуры.

Bosh dmf 10 zoom

При приближении к искомому объекту включается звук и световая индикация. На экране прибора светится шкала, по которой можно определить насколько близко находится прибор к проводнику — чем ближе, тем больше закрашенных полосок на шкале.

Также на дисплее высвечиваются графические изображения найденных материалов:

  • перечеркнутый магнит означает немагнитный металл (алюминий, например);
  • молния с делениями — проводка под напряжением;

Для того чтобы можно было нормально находить объекты, необходимо изучить инструкцию по эксплуатации. Там описано много нюансов, которые позволят правильно истолковать различные ситуации и не ошибиться при работе.

Определить скрытой проводки Bosch GMS-120

Еще один детектор знаменитой фирмы. Кроме проводки и металлов ищет древесину. Есть три режима работы:

  1. металлы магнитные и немагнитные;
  2. проводка;
  3. древесина.

Имеет неплохие отзывы, от предыдущего вариант отличается отсутствием функции Zoom. Зато посреди корпуса есть отверстие, через которое можно отметить на стене место прохождения проводника или наоборот, место, свободное от всяческого металла — для безопасного сверления в стене, потолке или в полу.

Из всех отзывов можно вывести несколько практических рекомендаций:

  • если прибор «звенит» по всей стене, прикоснитесь второй рукой к стене (уберите наводки), работать будет нормально;
  • если не разберетесь в показаниях, прочтите инструкцию, там все описано четко — в каких случаях использовать какие режимы.

В общем, при определенном опыте, можно довольно точно определить где находится проводка.

Прибор ПОСП 1

Продукт отечественного производства хорош тем, что позволяет не только обнаружить проводку под напряжением. Он может даже найти обрыв провода в стене. Для этого включенный прибор надо вести вдоль проводника. Пока провод цел, включена световая индикация. В месте, где индикатор потухнет и будет обрыв. Для уверенности провести подобную операцию с другой стороны (можно тест повторить дважды).

Стоит данное устройство немного — 20-25$, но популярность у него не очень высокая, отзывов не нашлось.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Электрошок
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.

Adblock
detector
