Бп из электронного трансформатора

Электронный автотрансформатор

Более современным способом регулировки является использование электронных устройств. Любое из них можно изготовить своими руками.

Тиристорный регулятор

Простейшая схема такого приспособления представляет собой переменный резистор, включенный между анодом и управляющим электродом тиристора. Это позволяет получать пульсирующее постоянное напряжение и управлять им в диапазоне 0-110В.

Для регулировки переменного напряжения 0-220В применяется встречно-параллельная схема соединения, а резистор включается между управляющими электродами.

Вместо двух тиристоров целесообразно применение симистора, а в качестве схемы управления использовать диммер для ламп накаливания.

Транзисторное управление

Самая качественная регулировка получается при использовании транзисторного регулятора. Он обеспечивает плавное изменение и правильную форму выходного напряжения.

Недостаток этой схемы в нагреве выходных транзисторов. Для его уменьшения и повышения КПД целесообразно подключить регулятор к выходным клеммам автотрансформатора – грубая регулировка осуществляется переключением обмоток, а плавная при помощи транзисторов.

ШИМ-регулятор

Самым современным способом является применение ШИМ-контроллера (широтно-импульсная модуляция). В качестве силовых элементов полевые или биполярные транзисторы с изолированным затвором (IGBT).

Регулировка напряжения

Для части приборов возможна настройка средней точки, вернее регуляция ее напряжения. Для настройки усилителей используются две методики: установление равновесия между транзисторами и установление в состояние покоя.

Сигнализатор для оборудования силового типа измеряет коэффициент снижения тока при ее заземлении, то есть сколько ушло тока в землю посредством использования изоляционных методик. Средняя точка и фильтр отвечают за подачу регулировщиком сигнала. Данные фиксируются вольмеров, который измеряет уровень уменьшения напряжения, который наблюдается на вторичной обмотке, изоляционных материалах и других конструктивных деталях механизма.

Если наблюдается перекос, то проводится регулировка до знания, приемлемого для класса прибора и срока службы. Просмотреть информацию и значение можно в таблицах и инструкциях по эксплуатации (в последних данные есть не всегда).

Активно используется технология получения нулевого вывода. Это значит, что от средней точки тс делается мост. Получается два идентичных по значению напряжения, одинаковых по направлению, но различных по фазе. При помощи проявления фазового сдвига удается выяснить неполадки при работы двухтактных каскадного типа усилителей средней мощности.

Средняя точка не выводится, если это не требуется системой. Потециометром дополнительно дается баланс системе. Удлинители используются, если не согласованы выходы преобразователей. Заземление частично не требуется, если речь идет о маломощных вариантах оборудования ил трансформаторах, выпрямителях со средними мощностными характеристиками.

Что представляет собой симистор

У тиристора есть недостаток, усложняющий его применение в сети переменного тока – он пропускает через себя только одну полуволну и на выходе вместо переменного напряжения получается постоянное пульсирующее. Поэтому эти приборы используются парами или вместе с диодным мостом. От этого недостатка свободен симистор.

Симистор внешне похож на тиристор. Также, как и тиристор, он открывается импульсом тока, протекающего через управляющий электрод, но этот прибор пропускает через себя обе полуволны и способен работать в сети переменного тока.

Принципиальная схема симисторного регулятора тока для активной и индуктивной нагрузки
Устройство симисторного регулятора аналогично тиристорному. Отличие в том, что симистор управляет обоими полярностями и поэтому нет необходимости использовать диодный мост или встречно-параллельное включение элементов.

Кроме того, для симистора не имеет значение полярность управляющего напряжения, что позволяет упростить схему импульсного управления.

Следующий на очереди — двуполярный трансформаторный блок питания

Здесь используется трансформатор с двумя одинаковыми вторичными обмотками, соединенными последовательно (или это может быть одна обмотка со средней точкой). В этом случае средняя точка объявляется «землей», а с фильтров снимается напряжение как положительной, так и отрицательной полярности (измерения, разумеется, относительно «земли». И логично, что между «плюсом» и «минусом» 2Uвых).

Это слайд-шоу требует JavaScript.

Примеры устройств с таким БП: магнитофон «Вильма М-212С», усилитель «Радиотехника У-101», осциллограф «С1-94».

Это слайд-шоу требует JavaScript.

Диодный мост работает точно так же, как и в случае однополярного блока питания. Попеременно открываясь, то одна, то другая пара диодов пропускает переменное напряжение к конденсаторам фильтра.

К достоинствам двуполярного БП можно отнести:

-Значительное упрощение схем с операционными усилителями (исключаются цепочки, создающие «искусственный ноль» на входе — достаточно сравнить первую и вторую схемы отсюда).
-Уменьшение количества межкаскадных емкостей, так как в большинстве случаев постоянная составляющая сигнала отсутствует. А все мы знаем, что «электролиты» имеют свойство пересыхать.
-Акустика, подключенная к выходу исправного и настроенного усилителя с двуполярным питанием, не будет хлопать при включении, так как на выходе нет постоянной составляющей и конденсатора, блокирующего ее.

Однако есть и определенные недостатки:

-Снова повышенное падение напряжение на выпрямителе.
-Трансформатор со средней точкой сложен в изготовлении; он большой, тяжелый и совсем не портативный.
-Устройство чувствительно к перекосу плеч питания — например, если в звуковоспроизводящей технике при номинальных +/-14 вольт де-факто будут +12 и -16, форма выходного сигнала может сильно исказиться относительно нуля.
-«Исправный и настроенный усилитель», став вдруг неисправным, может выжечь акустику постоянным напряжением на выходе: нужна схема ее защиты при аварии.

Как следствие, такие блоки питания прижились в стационарной аппаратуре, где нет нужды в батарейном питании.

Принцип действия тиристорного регулятора

Тиристор имеет два состояния – открытый, в котором он пропускает электрический ток и закрытый. Открывается этот элемент при протекании тока через управляющий электрод и остается открытым, пока через тиристор идет ток.
Переменное напряжение в сети имеет синусоидальную форму. Тиристор, включенный в цепи нагрузки, открывается в определенный момент полуволны. Это называется “угол открытия”. В результате этого через электроприбор ток протекает не все время, а только после перехода элемента в открытое состояние. Это меняет действующее значение напряжения на нагрузке.

Важно! Вольтметр измеряет действующее значение. Для надежной работы допустимое напряжение тиристоров должно соответствовать максимальному напряжению, которое больше в 1,4 раз

Для бытовой сети это 308В.

Импульсный трансформатор принцип работы

Принцип работы импульсных трансформаторов   заключается в том, что на них подаются однополярные импульсы с постоянной токовой составляющей, в связи с чем магнитопровод находится в состоянии постоянного подмагничивания. Ниже показана принципиальная схема подключения такого устройства.

схема работы импульсного трансформатора. Как видите, схема подключения практически идентична с обычными трансформаторами, чего не скажешь о временной диаграмме.

Временная диаграмма иллюстрирующая работу импульсного трансформатора

На первичную обмотку поступают импульсные сигналы, имеющие прямоугольную форму е_(t), временной интервал между которыми довольно короткий. Это вызывает возрастание индуктивности во время интервала t_u, после чего наблюдается ее спад в интервале (Т-t_u).

Перепады индукции происходят со скоростью, которую можно выразить через постоянную времени по формуле: τ_p=L/R_н

Коэффициент, описывающий разность индуктивного перепада, определяется следующим образом: ∆В=В_max – В_r

• В_max – уровень максимального значения индукции;
• В_r –остаточный.

Более наглядно разность индукций представлена на рисунке, отображающем смещение рабочей точки в магнитопроводном контуре ИТ.

График смещения

Как видно на временной диаграмме, вторичная катушка имеет уровень напряжения U₂, в котором присутствуют обратные выбросы. Так проявляет себя накопленная в магнитопроводе энергия, которая зависит от намагничивания (параметр i_u).

Импульсы тока проходящего через первичную катушку, отличаются трапецеидальной формой, поскольку токи нагрузки и линейные (вызванные намагничиванием сердечника) совмещаются.

Уровень напряжения в диапазоне от 0 до t_u остается неизменным, его значение е_t=U_m. Что касается напряжения на вторичной катушке, то его можно вычислить, воспользовавшись формулой:

при этом:

• Ψ – параметр потокосцепления;
• S – величина, отображающая сечение магнитопроводного сердечника.

Учитывая, что производная, характеризующая изменения тока, проходящего через первичную катушку, является постоянной величиной, нарастание уровня индукции в магнитопроводе происходит линейно. Исходя из этого, допустимо вместо производной внести разность показателей, сделанных через определенный интервал времени, что позволяет внести изменения в формулу:

в этом случае ∆t будет отождествляться с параметром t_u , который характеризует длительность, с которой протекает входной импульс напряжения.

Чтобы вычислить площадь импульса, с которым напряжение образуется во вторичной обмотке импульсного трансформатора, необходимо обе части предыдущей формулы умножить на t_u. В результате мы придем к выражению, которое позволяет получить основной параметр ИТ:

U_m x t_u=S x W₁ x ∆В

Заметим, что от параметра ∆В прямо пропорционально зависит величина площади импульса.

Вторая по значимости величина, характеризующая работу ИТ, – перепад индукции, на него влияют такие параметры, как сечение и магнитная проницаемость сердечника магнитопровода, а также числа витков на катушке:

Здесь:

• L – перепад индукции;
• µ_а – магнитная проницаемость сердечника;
• W₁ – число витков первичной обмотки;
• S – площадь сечения сердечника;
• l_cр – длинна (периметр) сердечника (магнитопровода)
• В_r – величина остаточной индукции;
• В_max – уровень максимального значения индукции.
• H_m – Напряженность магнитного поля (максимальная).

Учитывая, что параметр индуктивности импульсного трансформатора полностью зависит от магнитной проницаемости сердечника, при расчета необходимо исходить из максимального значения µ_а, которое показывает кривая намагничивания. Соответственно, что у материала, из которого делается сердечник, уровень параметра В_r, отображающий остаточную индукцию, должен быть минимальным.

Исходя из этого, в качестве на роль материала сердечника ИТ, идеально подходит лента, изготовленная из трансформаторной стали. Также можно применять пермаллой, у которого такой параметр как коэффициент прямоугольности, минимальный.

Высокочастотным импульсным трансформатором идеально подходят сердечники из ферритовых сплавов, поскольку этот материал отличается незначительными динамическими потерями. Но из-за его низкой индуктивности приходится делать ИТ больших размеров.

Перемотка трансформатора своими руками. Практический пример

Теперь, уяснив некоторые моменты, о которых нужно знать, приступаем к перемотке трансформатора. Далее будет описан пример перемотки в «живом формате рассказа», если бы я под диктофон записывал в хронологическом порядке все свои действия для Вас :). Итак, кнопка «Запись» включена, пленка кассеты с характерным шуршанием наматывает пленку с одной катушки на другую. Вечер, на столе горит настольная лампа, а в воздухе витает запах канифоли …

Друг попросил собрать двуполярный источник питания для питания синтезатора «Юность-21». Необходимо было получить на выходе стабильные +/- 10 вольт. В своих радиолюбительских запасах специфического трансформатора не нашлось. Решено было самостоятельно изготовить под необходимые параметры. За основу переделки был взят трансформатор броневого типа с Ш-образным магнитопроводом, ранее работавший в блоке питания одноканального усилителя. По предварительным подсчетам общая нагрузка на трансформатор в усилителе составляла 3А, что соответствовало с запасом для нагрузки проектируемого блока питания.

Взяв во внимание габаритную мощность трансформатора и толщину проволоки вторичной обмотки, прикинул, что  первичная обмотка должна быть намотана проволокой подходящего диаметра (замеры микрометром после смотки вторичной обмотки это подтвердило). Измерение тока холостого хода так же подтвердило пригодность выбранного трансформатора (не нужно было доматывать первичку)

Оставалось лишь  разобраться с вторичной обмоткой.

Для двуполярного блока питания необходимо иметь две симметричные обмотки рассчитанные на 1 Ампер нагрузки (на трансформаторе под переделку они уже имеется). Подключаем трансформатор в сеть 220В и замеряем напряжения на отводах обмоток. Полученные значения записываем на черновик для последующих расчетов. Далее разбираем трансформатор для его перемотки.

Откручиваем шпильки и убираем кронштейны трансформатора. Перед нами  Ш-образный магнитопровод броневого типа. Он состоит из Ш-образных пластин и I-образных пластинок, которые между собой чередуются и перекладываются определенным образом.

Для облегчения процесса разбора аккуратно счищаем лак/краску

Удаление лакокрасочного покрытия (если это необходимо) производят крайне осторожно, чтобы не повредить поверхность пластин и не оставить заусенец, которые могут замкнуть между собой пластины магнитопровода. По возможности обходимся без этих манипуляций

Вначале необходимо удалить I-образные пластинки. Аккуратно подцепляем ножом или плоской тонкой отверткой подцепляем и вытягиваем их все. После этого поочередно вынимаем из каркаса катушки трансформатора Ш-образные пластинки.

После того, как катушку трансформатора отделили от магнитопровода, приступаем к дальнейшим действиям. Перед нами сейчас стоит задача подсчитать количество витков во вторичных обмотках. Первичную обмотку не трогаем.

Две вторичные обмотки по итогам измерения имеют одинаковые напряжения и симметричны  друг другу (зеркально отображают количество витков). Узнаем количество витков одной обмотки – будем знать, сколько их у другой. После подсчета не придется сматывать полностью все витки, мы лишь подсчитаем, сколько необходимо смотать проволоки для того, чтобы получить нужное напряжение.

Усевшись за стол в спокойной обстановке перед собой располагаем листок бумаги, ручку (карандаш) и катушку трансформатора. Начинаем разматывать проволоку и считаем сматываемые витки. После каждых десяти сматываемых витков на листке бумаге помечаем отметкой, например, вертикальную черточку, что будет соответствовать 10-ти виткам. Так же будем поступать при намотке проволоки на катушку. Это нужно для того, чтобы не запутаться и не сбиться со счета. Так же можно использовать простой калькулятор, приплюсовывая значения витков.

Несколько советов:

-Перед работой проследите, чтобы вокруг Вас не было острых поверхностей предметов мебели, по которым может тереться или зацепиться сматываемая проволока (не повредите эмалевую изоляцию обмоточных проводов!);

-Сматывайте проволоку на отдельную катушку. Так она будет уложена ровно без повреждений, что позволит использовать её повторно;

-Так же важно аккуратно сматывать проволоку, чтобы избежать в процессе образовывающихся петель и заломов – так мы сохраним проволоку относительно ровной и не повредим эмалевое покрытие медной проволоки при её выгибании

Металлические опоры линий электропередачи по назначению

По занимаемому месту в линии электропередачи, металлические опоры делят на

• промежуточные,
• угловые,
• концевые,
• опоры ответвлений.

Часто опоры на которых оказывается повышенные нагрузки в линии — это угловые, концевые и опоры ответвлений, их называют анкерные опоры. Читаешь анкерная, понимай усиленная.

Расчёт по нагрузке выпускаемых опор достаточно сложный и, как следствие, маркировка опор по их назначению тоже немного путанная. Например, многогранные опоры из металла для ВЛИ 0,38 кВ разработанные РОСЭП по своему ТУ, могут быть следующих типов:

• Промежуточная (П1М);
• Угловая промежуточная (УП1М);
• Концевая анкерная (К1М);
• Угловая анкерная (УА1М);
• Ответвительная анкерная (АО1М);
• Переходная промежуточная (ПП1М);
• Переходная анкерная (ПА1М);
• Переходная угловая анкерная (ПУА1М);
• Переходная ответвительная анкерная (ПОА);
• Переходная анкерная ответвительная (ПАО).

Расчет

Существует несколько видов расчетов, которыми пользуются профессионалы. Для новичков все они достаточно сложные, поэтому рекомендуем так называемый упрощенный вариант. В его основе лежат четыре формулы.

Трансформатор позволяет понизить напряжение до необходимых параметров.

Формула закона трансформации

Итак, закон трансформации определяется нижеследующей формулой:

U1/U2=n1/n2, где:

• U1 – напряжение на первичной обмотке,
• U2 – на вторичной,
• n1 – количество витков на первичной обмотке,
• n2 – на вторичной.

Так как разбирается именно сетевой трансформатор, то напряжение на первичной обмотке у него будет 220 вольт. Напряжение же на вторичной обмотке – это необходимый для вас параметр. Для удобства расчета берем его равным 22 вольт. То есть, в данном случае коэффициент трансформации будет равен 10. Отсюда и количество витков. Если на первичной обмотке их будет 220, то на вторичной 22.

Представьте, что прибор, который будет подсоединен через трансформатор, потребляет нагрузку в 1 А. То есть, на вторичную обмотку действует именно этот параметр. Значит, на первичную будет действовать нагрузка 0,1 А, потому что напряжение и сила тока находятся в обратной пропорциональности.

А вот мощность, наоборот, в прямой зависимости. Поэтому на первичную обмотку будет действовать мощность: 220×0,1=22 Вт, на вторичную: 22×1=22 Вт. Получается, что на двух обмотках мощность одинаковая.

Что касается количества витков, то рассчитать их на один вольт не составит большого труда. В принципе, это можно сделать методом «тыка». К примеру, наматываете на первичную обмотку десять витков, проверяете на ней напряжение и полученный результат делите на десять. Если показатель совпадает с необходимым для вас напряжением на выходе, то, значит, вы попали в яблочко. Если напряжение снижено, значит, придется увеличить количество витков, и наоборот.

И еще один нюанс. Специалисты рекомендуют наматывать витки с небольшим запасом. Все дело в том, что на самих обмотках всегда присутствуют потери напряжения, которые необходимо компенсировать. К примеру, если вам нужно напряжение на выходе 12 вольт, то расчет количества витков проводится из расчета напряжения в 17-18 В. То есть, компенсируются потери.

Площадь сердечника

Как уже было сказано выше, мощность блока питания – это сумма мощностей всех его вторичных обмоток. Это основа выбора самого сердечника и его площади. Формула такая:

S=1,15 * √P

В этой формуле мощность устанавливается в ваттах, а площадь получается в сантиметрах квадратных. Если сам сердечник имеет Ш-образную конструкцию, то сечение берется среднего стержня.

Разновидности сердечников для трансформатора.

Количество витков в первичной обмотке

Здесь используется следующая формула:

n=50*U1/S, понятно, что U1 равно 220 В.

Кстати, эмпирический коэффициент «50» может изменяться. К примеру, чтобы блок питания не входил в насыщение и тем самым не создавал лишних помех (электромагнитных), то лучше в расчете использовать коэффициент «60». Правда, это увеличит число витков обмотки, трансформатор станет немного больше в размерах, но при этом снизятся потери, а, значит, режим работы блока питания станет легче

Здесь важно, чтобы количество обмоток уместилось

Сечение провода

И последняя четвертая формула касается сечения используемого медного провода в обмотках.

d=0,8*√I, где d – это диаметр провода, а «I» – сила тока в обмотке.

Расчетный диаметр необходимо также округлить до стандартной величины.

Итак, вот четыре формулы, по которым проводится подбор трансформатора тока

Здесь неважно покупаете ли вы готовый прибор или собираете его самостоятельно. Но учтите, что такой расчет подходит только для сетевого трансформатора, который будет работать от сети в 220 В и 50 Гц

Обозначение трансформатора на схеме.

Для высокочастотных приборов используются совершенно другие формулы, где придется проводить расчет потерь трансформатора тока. Правда, формула коэффициента трансформации и у него точно такая же. Кстати, в этих устройствах устанавливается ферромагнитный сердечник.

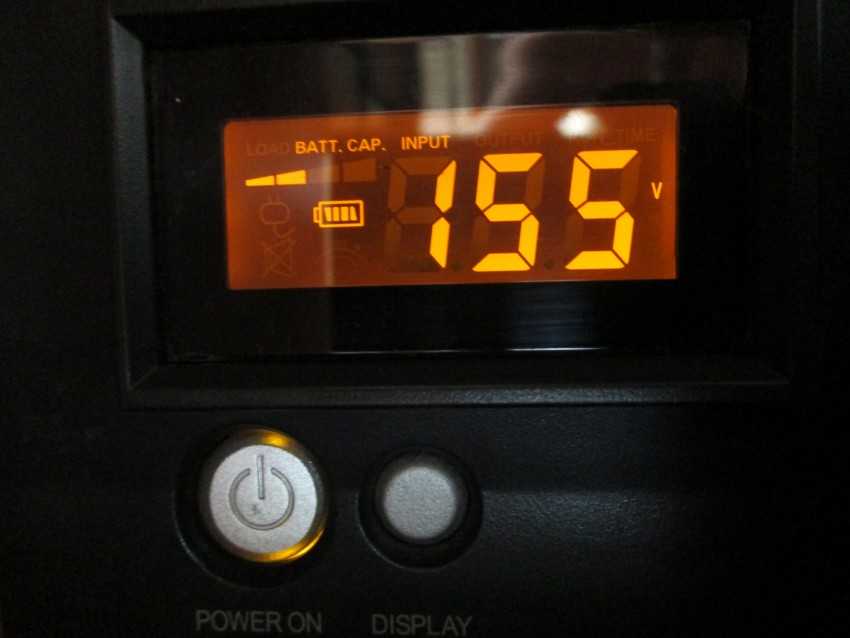

Низкое напряжение в сети: почему это происходит

Пониженное или слабое появление нагрузки электросети для частного дома это не редкость. Так же очень часто не хватает мощности для дачи. Этот факт доставляет много неудобств, не говоря о том, что человек не может воспользоваться помощью стиральной машины. Что делать в такой ситуации, куда позвонить, пожаловаться, а самое главное как самостоятельно проверить качество электросети? Недостаточное напряжение в сети является крайне неприятной ситуацией, но с ней сталкиваются практически все. Если освещение плохое и лампочка обозначает только свое присутствие, то это далеко не большая проблема. Хуже будет, когда стирка не возможна, кипячение воды нереально, никак не приготовить еду на электрической печке или работа холодильника проходит с перебоями. Такое часто случается при напряжении в сети меньше чем 180 вольт. Если все работает при таком напряжении, то это не очень хорошо влияет на приборы и процесс работы проходит более длительное время.

Выделим несколько основных причин низкого напряжения:

• Сечение кабеля , который входит в дом неправильное;
• Подключение выключателя выполнено не правильным образом;
• Трансформатор подстанции перезагружается или частично вышел из строя;
• Сечение магистральной линии маленькое;
• Перекошенные фазы.

Это были перечислены самые распространенные причины. Если вы поняли что причина низкого напряжения в вашем доме такая как в 1м, 2м или 6м пункте, то исправление причины можно выполнить самостоятельно. Если вам подходят остальные 3 причины или одна из них, то вам стоит обратиться в обслуживающие станции.

Общая структура

Структурная схема блока питания с трансформаторным действием имеет следующий тип:

При этом в некоторых зарядных устройствах трансформаторного типа не используются последние два элемента. По сути основными являются трансформатор и выпрямитель, именно они отвечают за снижение напряжения, но фильтр и стабилизатор обеспечивают дополнительную защиту и регулировку значений в подаваемом на устройство напряжении.

На рынке электроники сегодня наиболее популярными являются однополярные трансформаторные блоки питания. Схема данного устройства выглядит следующим образом:

О конструкции самого трансформатора и принципах его работы поговорим далее. Двухполюсный блок питания данной категории имеет следующую схему:

В отличии от первой схемы, в этой применяется трансформатор с одинаковыми парными вторичными обмотками, которые последовательно соединяются.

Трансформатор

Один из основных элементов конструкции трансформатора – сердечник. В блоках питания он может быть Ш-образный либо U-образный, в редких случаях применяются тороидальные сердечники. На них располагаются трансформаторные обмотки из двух слоев: вторичная поверх первичной.

Конструкция

При сборке конструкции используется специальная формула, которая позволяет вычислить необходимые габариты трансформатора:

(1/N)~F*S*B

В этой формуле используются следующие значения:

• N – число витков на 1 вольт;
• F – уровень частоты в переменном напряжении;
• S – сечение магнитопровода;
• B – индукция магнитного поля в магнитопроводе.

Их внешний вид представлен на картинке ниже:

Для расчета вторичной обмотки можно использовать следующий прием. Наматывается 10 витков, собирается трансформатор и с соблюдением техники безопасности, стандартным методом первичная обмотка подключается к электросети. Затем производятся замеры уровня напряжения на выводе из вторичной обмотки. Полученные значения делятся на 10, после этого 12 делится на 10. Так определяется число витков необходимое для выработки напряжения в 12В.

Слабое напряжение в сети: что делать и кто виноват

Первое что необходимо выяснить – это кто виноват в низком напряжении. В многоэтажных домах это сделать очень легко, а именно пройтись к соседям и узнать, нет ли у них такой проблемы. В собственных домах необходимо опрашивать тех людей, которые питаются электроэнергией от той линии, что и вы. А именно просмотрим на линию электропередач, запоминаем, от каких линий подходит электричество к вашему дому, от этих проводов будет подходить линия и к тем, кто запитан на вашей линии.

Можно также отключить от сети все приборы и измерить напряжение. Если напряжение нормальное, а после включения пару приборов падает, то причина низкого напряжения в доме.

Если после включение напряжение падает, то причины могут быть такие:

1. Сечение провода на вводе в дом не достаточное. Не достаточная толщина провода может быть причиной маленького напряжения сети, особенно при большой нагрузке.
2. Контакт на вводе в дом подгорел и дает дополнительное сопротивление. От такого сопротивления падает напряжение, и упасть оно может достаточно высоко.
3. Разветвление от линии к дому выполнено не качественным образом. Если контакт на смотке плохой, то повышается сопротивление, от этого падает напряжение в сети.

При маленьком сечение тепло равномерно распространяется по всей длине проводки. А вот если контакты плохие, то это повлечет за собой очень неприятные последствия. Место, где контакты плохие будет очень нагреваться и может перегореть проводка, а может возникнуть и пожар.

Отвечает за электрические падения или, наоборот, за высокое напряжение электросетевая компания. Именно в электросетевую или энергосбытовую компанию вам придется писать заявления, образец которых вы сможете найти на сайте, о факте падения напряжения. Пишется такое письмо не долго и как правило отвечает компания достаточно быстро, претензия рассматривается и определяется вольтаж уже на месте при помощи электриков, они определяют где напряжение просаживается, а так же осматривают нехватающие участки.

Изначально специалисты отключают свет, определяют, где находится просадка и принимают решение, что необходимо сделать в данной ситуации, кому поднять малое напряжение или снизить повышенное. Подключение, которое делается с помощью сварки, не всегда создается ситуация, которая оплачивается заявщиком, почему специалисты не всегда с охотой берутся за то чтобы повысить показатель.

Схема и назначение тиристорного регулятора напряжения для трансформатора

Ток, протекающий при зарядке через аккумуляторную батарею, определяется внутренним сопротивлением аккумулятора, его ЭДС и напряжением на выходе зарядного устройства. Для его изменения, кроме других способов, можно регулировать напряжение на первичной обмотке. Самый удобный способ – использование тиристорного регулятора.

Модели для зарядки аккумуляторов

Зарядные устройства делятся на три группы:

• Пусковые. Предназначены для запуска двигателя при разряженном аккумуляторе. Использовать для зарядки батареи не рекомендуется – недостаточное напряжение и отсутствие регулировок.
• Зарядные. Предназначены для заряда аккумуляторов. Имеют ручную или автоматическую регулировку.
• Пуско-зарядные. Могут выполнять обе функции.
