Как закрепить кабель канал

Крепление проводов с помощью перфоратора и дюбелей, скоб, хомутов

Сначала рассмотрим первый способ с помощью привычного всем перфоратора.

Самые ходовые и распространенные виды крепежа для прокладки кабеля в квартире в этом случае:

Дюбель-стяжка для крепления одиночного плоского или круглого кабеля


Принцип крепления – сверлится отверстие диаметром 6мм, внутрь хомута закладывается кабель и хомут заталкивается, забивается в отверстие.
Преимуществ у данного крепления несколько – экономично, быстро, никаких лишних выпирающих деталей, если вам придется заделывать крепеж в штробе. Кроме этого данным крепежом можно крепить и гофру.

Кабельная стяжка с отверстием под дюбель

Минимальные затраты на расходку. Достаточно иметь пластиковый дюбель и более ничего. Занимает минимум места на поверхности.

Монтажная квадратная площадка

Сверлите отверстие на 6мм, забиваете чопик или пластиковый дюбель хомут и шурупом прикручиваете площадку к стене. После чего кабельной стяжкой притягиваете кабель к площадке.

Клипсы под гофру

Крепление клипсы осуществляется дюбелем и саморезом. Клипсы подбираются в зависимости от диаметра гофры. Достоинством клипс является то, что их можно собирать в блоки (для этого сбоку имеются специальные замки) и прокладывать одновременно несколько трасс кабелей.

Металлические скобы

Если кабель прокладывается в металлорукаве, то для крепления используйте металлические скобы. Опять же размер подбирается исходя из диаметра металлорукава.

Самоклеющаяся площадка

Если требуется проложить участок кабеля по металлической поверхности, и эту поверхность нельзя или не желательно сверлить, воспользуйтесь самоклеющимися площадками. Площадка имеет самоклеющуюся подложку, которая после удаления защитного слоя легко приклеивается на чистую поверхность. Кабель крепится к площадке опять же нейлоновой стяжкой. Такой крепеж часто используется при монтаже проводки в большой электрощитовой.

Стяжки с площадкой

Представляет собой дюбель с резьбой и площадкой (квадратной или прямоугольной), к которой прикреплена стяжка. Эти крепежные элементы (КСП) удобны для быстрой установки. Изготавливают из негорючего пластика.

КСП — стяжка с монтажной площадкой под дюбель

Первоначально устанавливают дюбель, на который и накручивают площадку со стяжкой. После этого крепят и провода. Монтаж годится для деревянных, кирпичных и бетонных стен и потолка. С помощью таких площадок можно крепить сразу несколько кабелей.

Дюбель-хомут

Применяют для оперативного крепления одного кабеля. Хомутик очень прост в установке. Перфоратором (если стена бетонная) высверливается отверстие необходимой длины и диаметра. После этого хомут аккуратно раскрывают, укладывают в него кабель и острым концом засовывают в отверстие. Хомут не выпадет из него благодаря двусторонним насечкам на его боковинах.

Форма хомутика должна соответствовать форме поперечного сечения кабеля. В основном она или круглая или прямоугольная. Эти установочные элементы имеют небольшую стоимость и надежны в креплении.

Способ №2 – Дюбель-гвозди

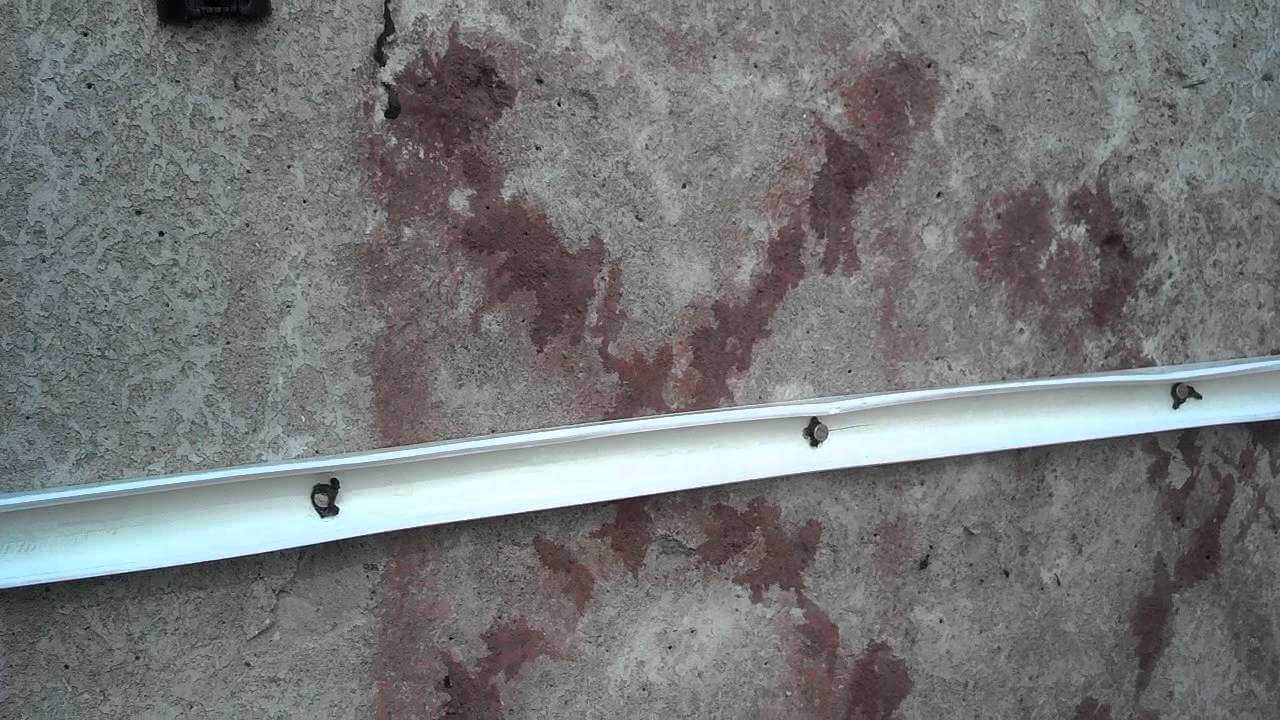

Если Вам нужно крепить кабель-канал к бетонной либо кирпичной стене, что является типичной ситуацией для квартиры и дома, тут уже не обойтись без дюбель-гвоздей, именуемых также «быстрым монтажом». Помимо этого для крепления понадобится перфоратор с 6-миллиметровым буром. Итак, чтобы самостоятельно закрепить электротехнический короб для кабеля на стене из бетона либо кирпича, нужно выполнить следующие действия:

  1. Заранее насверлить в дне кабельного канала отверстия по 6 мм через каждые 40-50 см.
  2. Приложить короб к стене согласно разметке (об этом позже) и отметить точки сверления, которые совпадают с готовыми отверстиями в кабель-канале.
  3. Засверлить отверстия согласно отметкам на стене.
  4. Приложить пластиковый короб и вбить в соответствующие места дюбеля.
  5. Молотком забить гвозди.

Вот по такой простой инструкции можно самому крепить кабель-канал в стене из бетона либо кирпича

Обращаем Ваше внимание на один очень важный момент – не следует сверлить отверстия буром, прислонив короб к стенке. Ударный режим может при сверлении пластика спровоцировать появление трещин, что негативно отобразиться, как с визуальной стороны, так и со стороны долговечности готовой проводки

Общие правила при монтаже кабеля

При прокладке кабеля на стенах или потолке рекомендуется руководствоваться следующими правилами:

  • При использовании винтов, дюбелей и саморезов стараться закручивать их до упора. В противном случае, торчащая шляпка может повредить изоляцию.
  • Максимальное расстояние между точками крепления не должно превышать 50 см, а у мест сгиба (поворотов) оно может быть уменьшено до 5 – 10 см.
  • Укладка проводится без горбов, равномерно и желательно по прямой линии (горизонтально или вертикально).
  • Если предусматривается запас, следует сделать его менее заметным.
  • При скрытой прокладке кабелей в штробе их укладывают так, чтобы они не мешали дальнейшей отделке стен.
  • Если у вас будут подвесные или натяжные потолки, нет необходимости делать под ними штробы.
  • Основной инструмент, который должен использоваться при монтаже – это дрель, перфоратор, шуруповерт, отвертки и молоток.

Все эти рекомендации универсальны и несложны в выполнении.

Основные разновидности

В зависимости от модификации различаются размеры кабель-каналов, их форма, материал изготовления и технические показатели. В быту или для оформления проводки в офисах чаще всего встречаются:

Наименование Особенности Сферы применения
Мини Короба с небольшим сечением. В них помещается до 3-х небольших кабелей. Монтаж мини кабель-каналов осуществляется при помощи саморезов. При повороте проводов стыки заливают под углом 45° или ставят заглушки. Типовые размеры варьируются от 10×10 мм до 60×80 мм Чаще всего применяются при проведении интернета, телевидения и телефонии.
Уплощенные напольные Овальный профиль, которые применяют, если нет возможности проводить кабеля по периметру офиса или квартиры. При установке один край короба крепят на саморезы к полу, затем, закрывают крышкой и на стыки ставят заглушки.

Изготавливаются из алюминия, оцинковки или жесткого пластика. Вариации размеров: от 16×6.5 см до 7.5×1.5 см.

Среди расцветки выделяют белый, черный серый, коричневый цвета и вариант под натуральную древесину.

Прокладывают в офисах, где необходимо спустить провод к оргтехнике или рабочему месту по центру стены. Подходят для одного или нескольких кабелей средних размеров.
Парапетные направляющие Магистральные (парапетные) короба производят из пластика. Бывают нескольких вариаций в зависимости от типа профиля: похожие на бурку «П» без перегородки, на «W» — с тремя секциями, на «Г» для углов, фигурные и универсальные.

Главное преимущество — возможность регулировки угла поворота в пределах от 7 до 45° с помощью переходников.

Габариты от 10×6 см до 1×2 см.

Применяются в любых бытовых помещениях.
Перфорированные с открытым доступом Сделан из пластика или металла на 30–40% легче, чем обычные варианты с более простым монтажом. В них обеспечена хорошая циркуляция воздуха, есть постоянный доступ к проводу на разных участках сети и можно устанавливать на гнутые поверхности. Применяют для связи проводов между собой при вводе в электрические щиты или в производственных цехах, где не важен внешний облик проводки.
Плинтусные напольные Крепление кабель-канала такого типа осуществляется при помощи саморезов к стенам или полу. По конструкции они напоминают полые секции с крышкой сверху. Главный параметр выбора — ширина диагональной стенки (5 и 7 см).

К достоинствам относят универсальность для жилых и офисных помещений, вариативность цветового исполнения и невосприимчивость к ультрафиолетовым лучам.

После демонтажа плинтусного кабель-канала, его можно повторно использовать.

Офисы, административные здания, квартиры и частные дома.
Гибкие Сборные конструкции из металла или пластика. Выполняются в разных цветах, есть гофрированные модели.

Такие кабель-каналы защищают от механических повреждений, вибрации или химических реакций с внешней средой.

Такой короб обладает гибкостью, способен снижать уровень шума и давать свободный доступ к проводке. При этом легко заменить отдельный элемент, а на установку не потребуется много времени.

По диаметру можно встретить следующие подтипы:

  • для телефонных линий — 1.6 см;
  • к розеткам и выключателям — 2 см;
  • подведение к электрощитам и распределительным коробкам — 2.5 см;
  • при соединении проводов между этажами — 5 см.
При подключении проводов к станкам и другому оборудованию на производстве.
Угловые под потолком Установка углового кабель-канала осуществляется в стык между стеной и потолком. Треугольная форма конструкции прекрасно вписывается в ровный угол. Максимальные габариты внутренней полости — 4 на 4 см.

Простой монтаж и легкий вес конструкции относят к положительным сторонам короба. Закрепляют такие кабель-каналы только под потолком из-за их хрупкости.

Любые офисные и жилые помещения.
Прозрачные с подсветкой Внешне схожи с угловыми потолочными моделями. Имеют полностью прозрачную крышку, наклоненную под углом в 45°. Имеют встроенную подсветку. Применяют для оформления системы подсветки под потолком, обрамляют кухонные шкафчики и другие элементы декора.
Промышленные проволочные Сделаны из металлической проволоки. Обеспечивают свободную циркуляцию воздуха, быстрый доступ к проводам и не накапливают пыль внутри конструкции. Монтируют на складах и в цехах, а также за натяжными потолками.

Виды перечисленных кабель-каналов могут разделяться по степени жесткости, по наличию крышки или типу замков на стыках. Однако, монтаж коробов для проводки в квартире осуществляется по одному принципу и с общими правилами.

Соединение кабель-каналов. Красиво стыковать кабель-канал — это просто

Сегодня я хочу обратить ваше внимание на использование только одного дополнительного элемента — накладки на стык. Если с уголками и тройниками всё более-менее понятно и однозначно, то данная накладка имеет несколько более широкое применение, нежели прикрыть место стыка двух крышек

Копеечный стык из Леруа: 23 рубля за упаковку из 4 шт. Нет ни одной причины не купить их вместе с самим каналом.

Кроме её прямого назначения, я также использую эту детальку для стыковки кабель-канала с каналом большего сечения, с электроустановочными изделиями, для примыкания к стенам, плинтусам, некоторым коробкам.

Например, так выглядит примыкание короба к розетке или выключателю без стыкового элемента:

Согласитесь, выглядит не очень.

А так выглядят тот же простенький канал и такие же незамысловатые ЭУИ при использовании совсем недорогой накладки на стык:

Намного лучше, не правда ли?

Уже не так стыдно показать людям, несмотря на то, что комплектующие вписались в тот же бюджет, что и на предыдущих снимках.

Другое важное применение стыковой накладки — ответвление коробом меньшего сечения от большего. Обычно тройники рассчитаны на одинаковые размеры канала со всех трех сторон

У некоторых производителей встречаются универсальные накладки, в которых можно делать вырез под нужный размер отвода. Но цена таких решений, как правило, совсем не радует. Кроме того, они всё равно не охватывают весь размерный ряд.

И здесь на помощь приходит всё тот же стыковой элемент. Вот так изящно и универсально решается вопрос с узким ответвлением от более широкого короба:

Специального элемента для такого ответвления вообще нет в природе. Или практически нет.

Важно, что этот способ пригоден для отводов любых размеров. При этом он очень экономичен, ведь стык всегда дешевле любого тройника

Не забываем, что установить накладку намного технологичнее, чем ловить микроны при точнейшей подгонке коробов. Она надежно скроет небольшие огрехи, заусенцы и зазоры, обеспечив проводке идеальный внешний вид.
