Самостоятельное подключение электроплиты к сети 220 в, 380 в

ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПЛИТЫ В РОЗЕТКУ

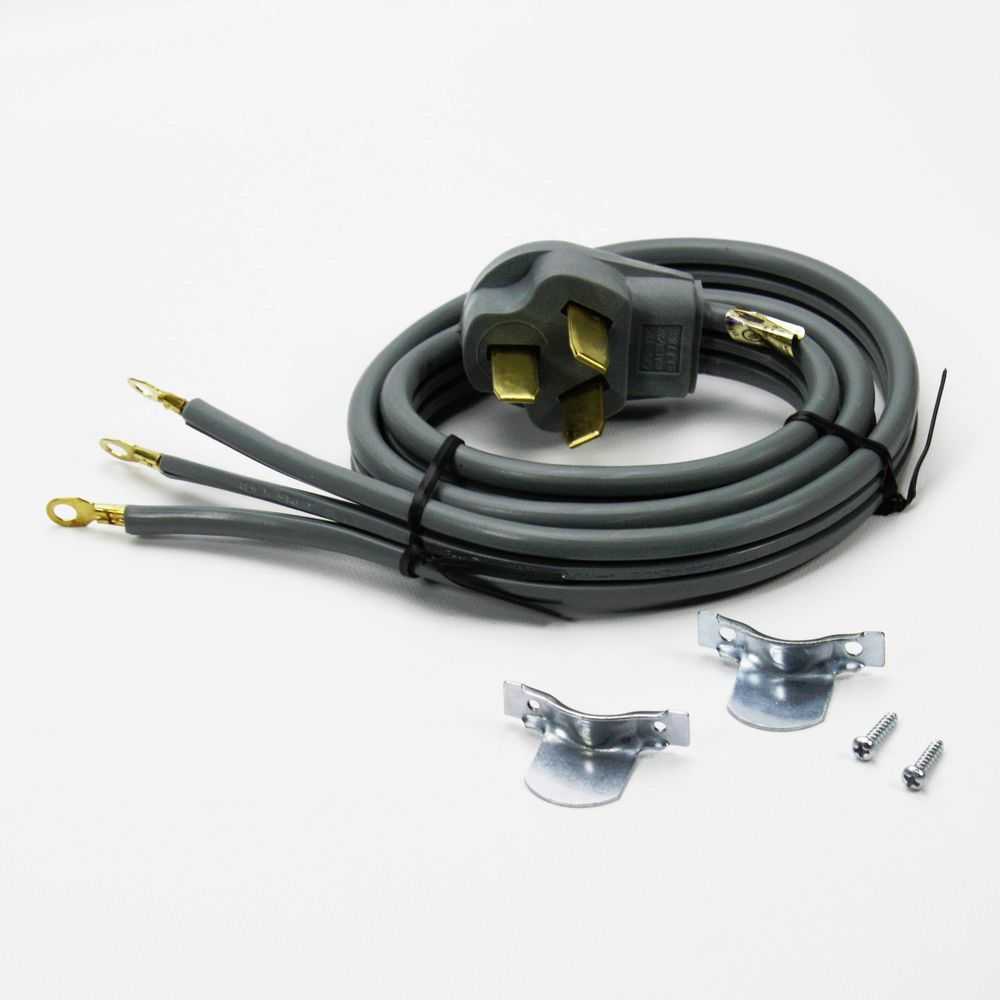

Изначально, у большинства электроплит, есть шнур питания, на конце которого установлена силовая вилка на 32А — 40А, принятого у нас в стране типа.

Если у вас на стене кухни уже установлена соответствующая розетка (см. изображении ниже), вам достаточно просто включить вилку в розетку и задвинуть электроплиту на место, на чем все подключение и закончится.

Но, к сожалению, редко все бывает так просто. Дело в том, что на кухне, для подключения электроплиты, часто есть только вывод кабеля, иногда он спрятан в распределительной коробке, но обычно просто из стены торчат провода. Кроме того, не всегда вывод или розетка для электроплиты находится там, где вам нужно, о том как её можно легко перенести самому — читайте ЗДЕСЬ.

Кроме того, вилка, установленная на плите, может не подойти к вашей розетке на стене, ведь одного, унифицированного стандарта силовых разъемов для кухонь нет. Нередко, даже одинаковые разъемы разных производителей, не подходят друг к другу. Давайте разберёмся, как лучше выполнить монтаж в таких условиях.

Заземление

При заземлении электроприборов распространенными ошибками являются: подсоединение заземляющего провода к шине рабочего нуля или перестановка местами фазы и нуля. Итогом таких действий может стать травмирование током.

Если оба решения недоступны, придется оставить плиту Bosch, Beko, Gorenje или иной марки без заземления.

При заземлении щита квартиры

В многоэтажных домах обычно выполняют заземление на щит. Перед этим нужно обратиться в организацию, обслуживающую здание, и уточнить факт заземления самого щита. При положительном ответе нужно лишь подсоединить заземляющий провод к корпусу щита через болт. В противном случае заземление выполнять не следует, так как результата не будет, а человека может поразить током.

При установке на 1-м этаже

В помещениях на первом этаже можно самостоятельно сделать контур заземления. Для этого необходимо:

за внешней стеной помещения вкопать в землю три стальных прута длиной не менее двух с половиной метров и диаметром от шестнадцати миллиметров;

• тремя стальными полосами шириной четыре сантиметра и толщиной полсантиметра соединить пруты;
• вывести из электрощита заземляющий провод и надеть наконечник;
• протянуть проволоку диаметром чуть меньше сантиметра от наконечника к контуру заземления;
• к концу проволоки приварить стальную пластину и просверлить в ней отверстие для болта;
• на высоте не менее двух с половиной метров от земли соединить заземляющий кабель с пластиной болтом;
• установить в щите отдельную нулевую шину и закрепить заземляющий кабель, к ней же прикрепить провод заземления от плиты.

При невозможности заземлить

Если электрощиток не заземлен, и самостоятельно сделать соответствующий контур невозможно, заземляющую жилу изолируют и оставляют внутри щита

При этом необходимо соблюдать осторожность и следующие правила по эксплуатации плиты:

• установить электроприбор вдали от предметов, проводящих ток: кранов, труб и т.д., чтобы исключить возможность единовременного соприкосновения с плитой и таким элементом;
• вокруг электроплиты уложить диэлектрическое покрытие, если нет возможности – плотный коврик;
• вместо стандартного автомата в щитке установить дифференциальный, номинал срабатывания которого равен 30 миллиамперам.

Итак, подключить электрическую плиту своими руками не сложно, если знать правильный порядок действий, а также соблюдать технику безопасности. Для приборов разных производителей эта процедура выполняется схожим образом. Если остались неясности, подробную инструкцию по подключению электрической плиты можно найти в руководстве по эксплуатации. А увидеть процесс наглядно поможет следующее видео.

Подключаем электроплиту

Если вы заехали в новый, недавно построенный дом, то подключение электроплиты в квартире не вызовет у вас особых проблем: по новым строительным нормам, квартира будет, скорее всего, оборудована специальной розеткой для электроплиты, вам останется выбрать место и вставить штепсель. Если же такой розетки нет, придется сделать ее самому либо вызвать специалистов.

Внимание! Выполняя подключение самостоятельно, помните, что вы можете лишиться возможности гарантийного обслуживания в специализированных сервисных центрах. Иногда, лучше обратиться к специалистам, они произведут все работы, дав соответствующие гарантии.

В случае, когда вы решили все сделать сами, давайте рассмотрим вопрос – как самостоятельно подключить электроплиту, что нам для этого нужно знать и что учитывать.

Одним из ключевых моментов в контексте установки плиты, является вопрос – какой кабель нужен для подключения. Прежде всего, необходимо определиться какой у вас тип сети: однофазное, с напряжением 220V, либо трехфазное, с напряжением 380V.

Наиболее оптимальным будет медный провод, он будет иметь меньшее сечение и более надежен, если сравнивать с алюминиевым. Расчет сечения необходимо вести с учетом длины кабеля.

В сети имеются специальные таблицы, в которых указаны сечения кабеля в зависимости от типа, длины и потребляемой плитой мощности. Если планируется установка розетки, лучше от электрощита до нее вести кабель с одножильными, жесткими проводами, а от розетки до плиты – многожильными и гибкими.

Для подключения электроплиты необходимо использовать отдельный автоматический выключатель, расположенный в электрощите. Его параметры выбирают в соответствии с типом подключения (220 или 380 V) и мощностью устанавливаемой плиты.

Кроме автоматического защитного выключателя от перегрузки по току, необходимо установить специальное устройство защитного отключения от токов утечки – так называемое УЗО.

Вы можете найти и установить комбинированный автомат, который конструктивно совмещает в себе УЗО и защиту от токовых перегрузок.

Заметим, использовать для подключения электроплиты специальные розетки удобно, однако специалисты считают более надежным и безопасным подключение электроплиты напрямую, непосредственно к автомату в электрощите.

Связанно это с тем, что плита является мощным потребителем и соответственно ее номинальный ток достигает внушительных значений, а это, в свою очередь, ведет к нагрузке на все точки соединения, в том числе, на розетку со штепселем.

В одной небольшой статье практически невозможно рассмотреть все моменты, связанные с подключением электроплиты на кухне. Вам необходимо внимательно прочитать в прилагаемом с плитой руководстве инструкция подключения.

В случае, когда вы не уверенны, что все можете выполнить на должном уровне, лучше обратитесь к специалистам. Помните о технике безопасности, неукоснительно соблюдайте все ее требования и правила.

Особенности подключения

Непосредственное подключение рассматриваемого типа электрических приборов осуществляется по принципиальному алгоритму, что позволяет осуществлять подключение в сеть 220 или 380 вольт. Необходимый показатель питания можно обеспечить, если использовать специальные перемычки.

Схема подключения будет с ориентированием на цвет жил. Кабель, который имеет черную либо коричневую изоляцию, идет на фазный контакт, синюю – на нулевой, зелено-желтую – на контакт с землей. Возле клемм будут стоять латинские буквы L, N и перевернутая буква Т, обозначающие соответственно фазу, ноль и землю. После того как выполнено надежное соединение кабеля с плитой, остается только осуществить правильно подключение к электрощиту.

По окончании соединений нужно с использованием мультиметра проверить правильность подключения. Работа считается завершенной, если производитель для подключения электроплиты укомплектовал ее розеткой. Если же ее нет, то требуется купить модель с вилкой, имеющей 3 штырька на 25-32 А, кабель типа ПВС 3 на 2,5 кв. мм двухметрового размера, а также нужное устройство соединения.

Проверку правильности подключения следует осуществлять мультиметром для выяснения отсутствия короткого замыкания между кабельными проводами и вилкой при отсутствии контакта между фазой и землей. При этом все переключатели на устройстве должны быть неработающими. Такая же проверка осуществляется и при различных режимах работы переключателей. Если установлен режим 100 Ом, то нормальным будет сопротивление в диапазоне 4–10 Ом.

В любом случае ящик для подключения провода питания либо кабеля имеет 6 зажимных контактов, а в документах по эксплуатации (иногда на самой плите) есть принципиальная схема, при помощи которой можно осуществить подключение электрической плиты при наличии тестера. Чтобы защитить провода или кабель, в щитке дома или квартиры монтируется дифавтомат либо автоматический выключатель, имеющий характеристику С и УЗО. Еще один важный момент состоит в том, что электроплита должна быть заземлена. Работы в этом вопросе могут делиться на 2 момента:

• наличие общего контура заземления;
• его отсутствие.

В первом случае будет нужен гибкий провод из меди не менее 2,5 кв. мм, который необходимо провести от электрощита и присоединить к корпусу плиты. Если же контура нет, то необходимы монтаж УЗО и осуществление зануления или использование двух методов вместе.

Еще один момент, о котором следует немного сказать – вопрос переноса электроплиты. Часто бывает так, что в кухне проводится ремонт или перестановка и требуется перенести электрическую плиту. Учитывая, что розетка в кухне, как правило, одна, это может быть проблематично. Тогда появляется необходимость удлинить существующий кабель. Это можно сделать несколькими способами.

Один из наиболее простых – приобретение удлинителя. Но проблема в том, что редко можно найти удлинитель трехфазного типа. Поэтому приходится осуществлять удлинение кабеля. Для этого следует приобрести такой же провод, что использовался ранее, и просто осуществить удлинение.

О том, как правильно подключить электроплиту, смотрите в следующем видео.

Выбор марки провода для электроплиты

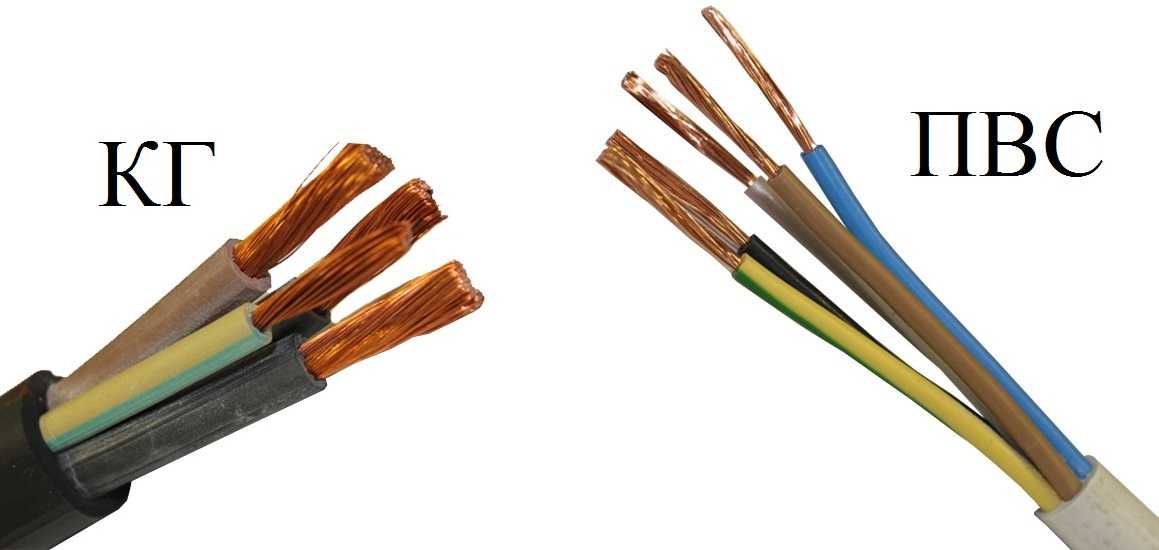

Многих людей волнует вопрос, марка какого провода электроплиты подключается к разному количеству фаз, и какой производитель считается самым лучшим? Специалисты говорят, что наилучшими марками считаются:

• ПВС (виниловый соединительный провод);
• КГ (гибкий кабель).

Если вы собираетесь подсоединять электроплиту, но не определили её мощность, либо подбираете шнур для подключения «с запасом», то можете уверено приобрести провод ПВС (3 на 6) либо КГ (3 на 6). Шнур указанных моделей выпускаются с тремя жилами, каждая имеет сечение шесть мм2. Подобным проводом советуют подключать оборудование, что имеет мощность до 10 кВт.

Первый вариант – провод для подключения электроплиты к сетям разнообразных электроприборов. В его составе присутствуют токопроводящие медные жилы (от двух до пяти штук), которые имеют изоляционную защиту и покрываются общей защитой в белом цвете. В названии шнура также содержится число жил, размер сечения. К примеру, ПВС 5 на 2,5. Он может выдержать напряжение до 450 Вольт. Имеет высокую прочность к изгибам, повреждениям и обладает средним уровнем устойчивости к воспламенению. Главное преимущество – доступная цена, сроки эксплуатации до десяти лет.

Второй вид отличается наличием лужёных медных жил, покрытых изоляцией из резины. Верхнее покрытие аналогичное, как в ПВС. В зазоре между жилой и наружной оболочкой есть слой специальной защиты, предотвращающий приставание жилы к оболочке во время повышения внутренней температуры при применении. Данный шнур выдерживает уровень напряжения до 660 Вольт. Используется при температурном режиме от минус 40 до плюс 50 градусов. Число жил может быть от одной до пяти. Заземляющая жила может быть с меньшим диаметром, нежели фазная жила.

Оба варианта можно без трудностей уложить на выбранную поверхность из-за высокого уровня гибкости. Независимо от выбранной марки, шнур необходимо приобрести с запасом, который позволить передвинуть оборудование с одного места на другое.

Требования

Уже можно понять, что для подключения такой техники не каждый кабель подойдет. Это логично, так как при больших перегрузках он просто сгорит и может стать причиной поломки оборудования или пожара. Поэтому при выборе кабеля для электрической плиты, следует опираться на такие важные характеристики:

• номинальное напряжение;
• материал, что служит основой для проводных жил;
• кабельное сечение;
• удобство подключения к устройству.

Если мы берем номинальное напряжение для устройств известных марок, то его показатель должен быть точно не меньше, чем предусматривается обычной электросетью, куда требуется подключить прибор. Теперь скажем немного больше об описанных показателях.

Наверное, одним из важнейших аспектов, который будет играть роль, является материал изготовления кабельных жил. Лучше всего, если они будут медные. Сам по себе этот металл может подвергаться спаиванию при необходимости. Да и медный силовой провод является более гибким, нежели алюминиевый аналог. Но стоимость медного решения будет выше. Если выбор пал все же на алюминиевый аналог, то нужно понимать, что его монтаж не следует проводить в материалах, которые горят. Узнать, из чего сделан электрический провод, можно благодаря специальной маркировке на самом изделии.

Если говорить уже непосредственно о цифрах, то, как правило, большинство решений от известных брендов (Samsung или Electrolux) рассчитаны на потребление электроэнергии чуть менее 4 кВт. По этой причине и запас прочности провода подобрать по мощности нужно где-то с ориентацией на такой показатель.

Чтобы работа устройства была максимально безопасной, следует также обращать внимание и на следующие моменты

• Если прокладывать шнур будет нужно прямо от щитка до электроплиты – достаточно шнура со стандартным сечением 1,5 кв. мм.
• Если между устройством и щитком будут подключаться и другие электроприборы, то следует иметь кабель с сечением минимум 2,5 кв. мм. Такой вариант даст необходимый запас на случай подключения какой-то другой бытовой техники.

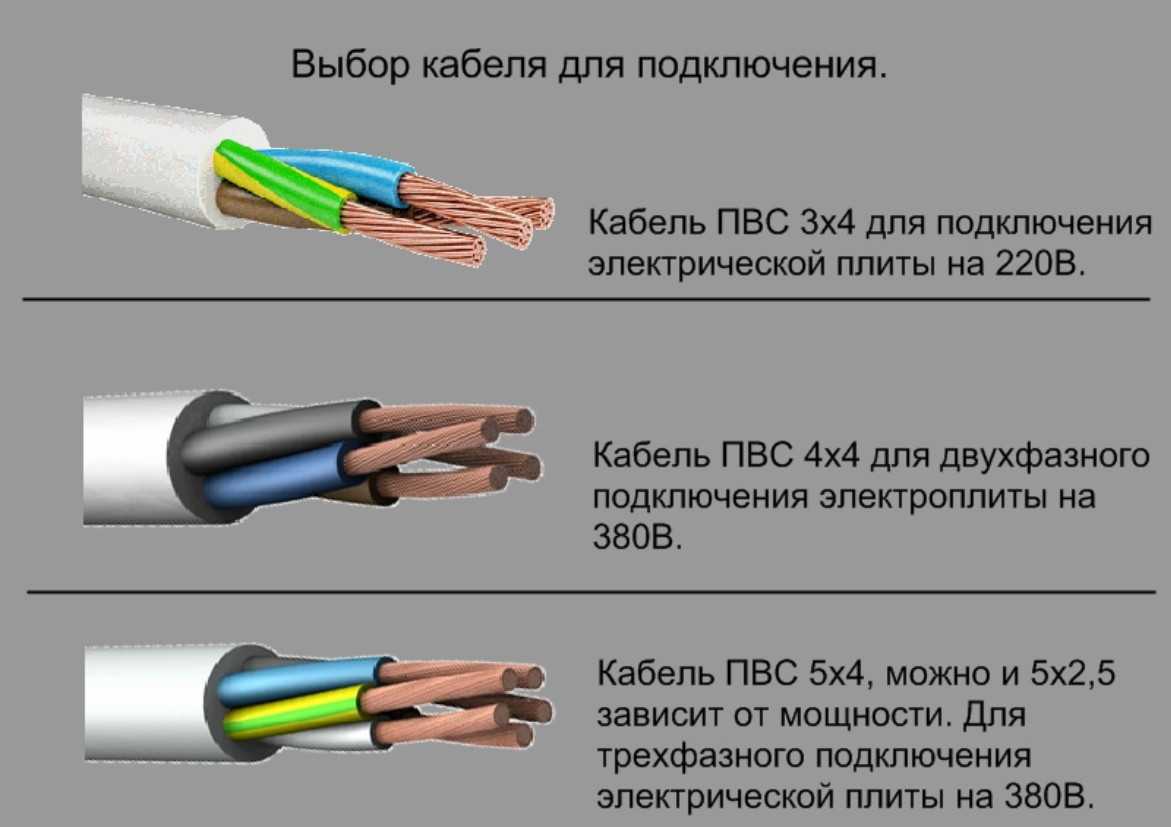

Важным параметром является еще фазность подключения. Она будет зависеть от количества жил в кабеле. Провод может быть 3 или 5-жильным. Количество жил будет зависеть от сети электропитания в помещении. А она бывает либо 1-фазная, либо 3-фазная. Если первый вариант – то нужно будет приобретать провод с тремя жилами, а если второй – с пятью.

А также следует узнать, а поддерживает ли приобретаемое оборудование тот тип подключения, что был выбран. Например, плиты с мощностью до 5 кВт обычно подключаются к 1-фазной сети, а более мощные имеют 2 или 3-фазное подключение. Будет еще важен тип кабеля, который может использоваться, но об этом ниже.
