Защиты от скачков напряжения 220 вольт в квартире и доме

Варианты схем

Перед тем, как подключать УЗО без заземления, запомните важный совет! Схема обязательно должна включать в себя помимо устройств защитного отключения и обыкновенные автоматы.

Многие наивно полагают, что это одинаковые механизмы и служат для одной и той же цели. Главное, понять разницу в их работе. Автоматический выключатель – это защита для подающей сети напряжения. Он отключает повреждённый участок, если в нём возникли сверхтоки в результате короткого замыкания или перегруза. За счёт этого аварийная ситуация не распространяется на общую сеть, и она остаётся в исправном состоянии.

УЗО защищает только от токовых утечек, их величины очень малы в сравнении с токами КЗ. Поэтому если в сети возникает режим короткого замыкания или перегруза и при этом отсутствует автомат, УЗО не отреагирует. Нужно всегда устанавливать его в схему в паре с автоматическим выключателем.

Подключение УЗО без заземления может быть выполнено двумя способами.

Подключение на вход

При такой схеме устанавливается одно УЗО для обеспечения защиты одновременно всей квартирной проводки.

Из сети по вводному кабелю в распределительный щиток поступает напряжение и приходит на двухполюсный автомат. Затем в схеме устанавливается устройство защитного отключения. Далее монтируются автоматы отходящих присоединений. Все эти отходящие потребители одновременно защищаются одним УЗО, установленным на входе.

Плюс этой схемы в том, что используется только одно устройство защитного отключения, соответственно не требуются значительные материальные затраты. К тому же в распределительном щитке можно всё компактно разместить и он не будет больших размеров.

Но имеется и существенный недостаток. Представьте себе, что какой-то бытовой прибор в данный момент подключен к розетке и в нём происходит замыкание фазы на металлический корпус. УЗО на появившуюся токовую утечку реагирует и отключается. Прекращается подача напряжения на всю квартиру. Если в этот момент к розетке был подключен только один электроприбор, искать повреждение несложно. А если одновременно работало много бытовой техники? Мало того, что сразу с прекращением подачи напряжения перестал работать холодильник, завис кондиционер, остановилась программа в стиральной машине или хлебопечи, остались несохранённые документы на компьютере. Так ещё нужно будет отыскать, на какой именно технике замкнуло фазу, а это уже доставляет определённые трудности.

Поэтому прежде чем выбирать данную схему подсоединения УЗО, подумайте об удобстве её дальнейшей эксплуатации.

Подключение на входе и на отходящих ветвях

Такой вариант схемы предусматривает подсоединение нескольких УЗО. Одно, как и было рассмотрено выше, монтируется после вводного автомата на входе. Остальные ставят за автоматическими выключателями отходящих присоединений. Сколько их будет, зависит от того, как вы сгруппируете свою домашнюю электрическую сеть. Возможно, по одному автомату и УЗО у вас будет стоять на каждую отдельную комнату. Есть вариант разделения розеточных и осветительных групп потребителей. В некоторых схемах выполняется отдельная защита бойлера, стиральной или посудомоечной машины, кондиционера или электропечи.

Как работает подобная схема? Например, на одной из отходящих линий произошла токовая утечка. Сработает УЗО, защищающее именно эту линию. Напряжение во всей квартире не исчезает, вся остальная техника остаётся в рабочем состоянии. В этом заключается несомненное преимущество данного варианта схемы. Её недостаток в том, что распределительный щиток получится внушительных размеров, не совсем удобно в нём располагать большое количество УЗО и автоматов. Да и недёшево обойдётся это в материальном плане.

Возникает вопрос, зачем в схеме ещё одно УЗО на входе? Бывают ситуации, когда по той или иной причине отходящее устройство не среагировало на токовую утечку. В этом случае входное УЗО будет подстраховкой, через определённый промежуток времени отключится оно. В принципе, его можно опустить и выполнить схему без вводного устройства. Но если финансовые возможности позволяют, лучше подстрахуйтесь, всё-таки речь идёт о безопасности людей.

Наглядно общий принцип подключения УЗО на следующем видео:

Применение сетевых фильтров

Переменное напряжение, поступающее из промышленной сети, характеризуется частотой сигнала 50 Герц. При включении приборов в розетку или запуске двигателей, в электросети проникают гармоники сигнала с частотой, менее 50 Герц или превышающей это значение. Такие гармоники оказывают влияние на работу импульсной техники, заставляя её работать в предельных режимах. Для отсечения паразитных частот используется фильтр питания. В качестве элементов фильтра применяются пассивные радиоэлементы:

  • конденсатор;
  • дроссель;
  • варистор;
  • самовосстанавливающийся предохранитель.

Конденсатор, подключается параллельно нагрузке. Он не пропускает постоянный ток, в то время как переменный проходит через него беспрепятственно. Чем больше ёмкость конденсатора, тем меньше искажений синусоидального сигнала пройдёт через него. Характеризуется это временем разряда и заряда. Таким образом, при изменении частоты, меняется и реактивное сопротивление конденсатора.

Варистор или нелинейный резистор, это полупроводниковый прибор с нелинейной вольт-амперной характеристикой. В зависимости от уровня приложенного сигнала его сопротивление изменяется. При нормальной работе варистор характеризуется высоким сопротивлением и не оказывает влияния на проходящий сигнал. Если происходит скачок напряжения, то его сопротивление уменьшается, входная цепь шунтируется и весь пиковый ток проходит через него. Подключается он, как и конденсатор параллельно нагрузке.

Виды фильтров питания

Фильтр питания, сглаживая скачки напряжения и искажения частоты, нередко используется в качестве удлинителя с возможностью подключения нескольких устройств одновременно. В продаже можно встретить различного вида и разного ценового диапазона фильтры. Главными требованиями предъявляемым к ним является уменьшение величины различного вида помех и соблюдение безопасности использования. Различаются они в первую очередь по своим характеристикам:

  • рабочее напряжение;
  • максимальная мощность;
  • способы защиты;
  • рабочее напряжение;
  • дополнительные возможности.

Значение максимальной мощности показывает, какую нагрузку одновременно может выдержать фильтр. Используемые радиоэлементы фильтра определяют способ защиты. Дополнительные возможности заключаются в подсветке клавиши выключения, количестве розеток, наличия выходов для подключения телефонных приборов, USB выходов, при этом фильтры выпускаются с проводом на разную длину. Фильтры питания выпускаются в диэлектрических корпусах, стойких к нагреву и ударам.

Выбор фильтра для защиты

Использование некачественного сетевого фильтра не только не улучшает параметры питающего напряжения, но и приводит к возникновению короткого замыкания или пожара. Перед приобретением потребуется определиться защиту какую он должен выполнять, будет ли использоваться как удлинитель, общую пиковую мощность устройств, планируемую к подключению. Выбирать следует из известных производителей продукция которых сертифицирована и безопасна.

  1. Defender DFS 501. Лучший выбор. Устройство имеет шесть розеток с заземляющим контактом мощностью 10А, два порта USB со стабилизированным напряжением пять вольт. Розетки выполнены с защитными шторками защищают подключённые приборы от короткого замыкания, перегрузки, паразитного высокочастотного сигнала. Длина провода составляет два метра. Кроме всего, прибор снабжён индикатором состояния.
  2. Pilot S 014. Экономное решение с надёжным контактом в розетке. Включает основные элементы защиты, индикацию работы. Имеет шесть розеток рассчитанных на 10А. Длина провода 5 метров.

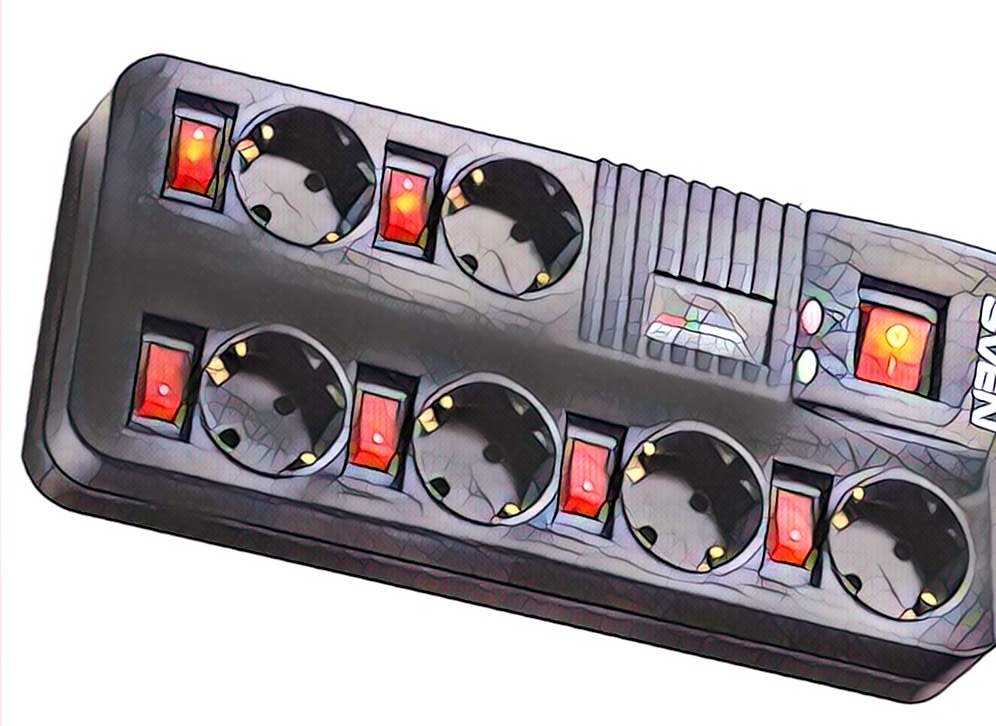

  1. Sven SV-0231018GR Pro. Комплектуется сразу восемью розетками с контактом заземления. Корпус выполнен из ABS пластика. Кроме, стандартной индуктивно-ёмкостной защиты, имеет в схеме варистор и автоматически восстанавливающийся предохранитель. Длина провода 1,8 метра.
  2. Daesung MC2345. Хоть и имеет только четыре розетки, но зато каждая оснащена выключателем и рассчитана на ток 16 ампер. Состоит из высококачественного медного кабеля длиною пять метров. Замечательно справляется с защитой от перегрузки. Корпус из поликарбоната, немаркий. Производитель даёт 5 лет гарантии, при этом проводит не ремонт, а замену на новый.
  3. ЭРА USF-5es-1.5m-B. Защитный фильтр состоит из 5 розеток. Предохраняет от повреждения проводку и технику вследствие скачка напряжения в сети. Ток нагрузки составляет 10А. Все электропроводные части выполнены из меди. Длина провода полтора метра.

Варианты схем

Нельзя сказать, что существует одна конкретная схема. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному. Во-первых, устройство применяется в сетях однофазного и трёхфазного напряжения (это уже две разные схемы). Во-вторых, можно установить УЗО на вход и защитить таким образом от токовых утечек всю квартиру. А можно производить монтаж устройств для каждой отдельной линии, тем самым защищая только определённый участок электрической сети.

Пример подключения УЗО в однофазной сети на видео:

Так как схема для подключения УЗО имеет несколько вариантов, очень важно, чтобы вы могли их читать. Сейчас в паспортах многих электробытовых приборов и техники указано, как и через какой тип УЗО необходимо выполнять их подключение к электрической сети

Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах.

Что такое однофазная сеть?

При однофазной электрической сети потребители запитаны по двум проводникам – фаза и рабочий ноль. Номинальное напряжение в таких сетях – 220 В.

Однофазная сеть может быть двухпроводного и трёхпроводного исполнения. В первом случае используется два проводника – фазный и нулевой, на схемах они обозначаются английскими буквами «L» и «N».

Второй вариант помимо фазы и ноля предусматривает ещё наличие проводника защитного заземления (его обозначение «РЕ»). Основная функция этого заземляющего провода – дополнительно защитить людей от поражения электрическим током. За счёт его подсоединения к корпусам электроприборов, в случае замыкания фазы на корпус произойдёт отключение электропитания. Это спасёт и жизнь человека, и саму технику от перегорания.

А теперь поговорим о том, какой может быть схема подключения УЗО в однофазной сети.

Подключение на входе (в однофазной сети)

В этом случае монтаж УЗО производится в щитке после вводного двухполюсного автомата. Вслед за устройством защитного отключения располагаются отходящие автоматические выключатели. Такая схема включения УЗО обеспечивает одновременную защиту от токовых утечек всем отходящим потребителям.

Недостаток схемы в сложности поиска места повреждения. Например, произошло замыкание фазы на металлический корпус какого-то бытового прибора, включенного в данный момент в розетку.

Происходит срабатывание УЗО, в квартире исчезает напряжение. Если в это время в розетки были включены несколько приборов, то сразу определить повреждённый будет проблематично.

Такая схема имеет и положительные стороны. За счёт того, что используется только одно устройство защитного отключения, монтаж распределительного щитка обойдётся дёшево, да и сам он будет небольших размеров.

Имейте в виду, что широкое распространение получила ещё одна разновидность такой схемы, в ней между вводным автоматом и УЗО принято устанавливать счётчик электрической энергии.

Подключение на входе и на отходящих линиях (в однофазной сети)

При таком варианте схемы установка УЗО производится после вводного автоматического выключателя и ещё на каждую отходящую линию.

О том, что такое селективность поговорим чуть ниже.

Например, произошла утечка тока на одной из отходящих линий. Должно сработать устройство, которое защищает именно эту группу.

Если по каким-то причинам УЗО не отработало, то через определённое время (это называется выдержкой времени) отключится общее УЗО на входе, оно как бы подстраховывает отходящее.

Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится.

Недостатки подобной схемы в больших габаритах распределительного щитка и в дороговизне (УЗО – вещь не дешёвая, а при таком варианте их понадобится несколько).

На видео сравнение нескольких схем подключения:

https://youtube.com/watch?v=EQs-iqz-kAE

Можно немного сэкономить и опустить в этой схеме однофазное УЗО на входе, то есть выполнить монтаж только групповых устройств на отходящих линиях. Многие электрики вообще считают вводное УЗО лишней тратой денег, потому что каждая линия уже имеет свою защиту. Но как мы говорили выше, оно является своеобразной подстраховкой, на случай если выйдет из строя групповое устройство. Поэтому здесь всё зависит от ваших финансовых возможностей. Есть деньги – монтируйте схему с УЗО на входе. Если так накладно, установите только отходящие устройства, это тоже будет замечательно. Многие люди совсем не ставят УЗО, предпочитая экономить средства на собственной безопасности.

Перенапряжение в результате коммутации

Такое явление может произойти при включении в линию или выключении приборов, дающих высокую индуктивную нагрузку. К ним относятся блоки питания, электромоторы, а также мощные инструменты, запитывающиеся от сети.

Этот эффект обусловлен законами коммутации. Моментальное изменение величины тока в соленоиде, а также разности потенциалов на конденсаторе произойти не может. Когда цепь с такой нагрузкой соединяется или размыкается, то в месте контакта отмечается появление вызванного самоиндукцией и коммутационными процессами электрического потенциала.

Течение переходного процесса всегда сопровождается выбросом напряжения, которое обладает полярностью, обратной входному. Небольшая емкость проводников в сети вызывает резонанс, длящийся короткое время и вызывающий высокочастотные колебания. По завершении переходного процесса они затухают.

Сколько продлится перенапряжение и какова будет его величина, зависит от следующих показателей:

  • Индуктивность нагрузки.
  • Моментальное значение разности потенциалов при коммутации.

  • Емкость подключающих электрических кабелей.
  • Реактивная мощность.

Как защититься от перепадов?

А что же защита от перепадов напряжения? Что-то же стоит там, в лестничном щитке, – спросите вы. А ничего там для этого не стоит, – отвечу я. Там предусмотрены либо морально устаревшие «пробки» (если дом уже ветхий), либо автоматические выключатели, которые защищают квартирную проводку от перегрузок по току.

Заметьте, что ключевые слова тут: «квартирную проводку». Знаете почему? Потому что забота об электроприборах – дело их хозяев. То есть наше с вами. Автоматический выключатель бережет проводку от токовой перегрузки, квартиру от пожара, а вот от повышенного или пониженного напряжения оберегать бытовую и дорогостоящую мультимедийную технику никто не обещал.

Значит устройство защиты бытовой электрики от перепадов напряжения целиком наша забота, поэтому будем этим заниматься. А для этого необходимы знания. Разберёмся, какие в нашем распоряжении есть средства.

Сетевые фильтры

Самым доступным способом уберечь технику от скачков напряжения является подключение её к сети не через розетки, а с помощью специальных сетевых фильтров, которые внешне очень похожи на удлинители, но стоят существенно дороже…

Дело во внутренней начинке фильтра. Настоящий сетевой фильтр содержит варистор, предохраняющий нагрузку от импульсных перенапряжений, которые, в свою очередь, возникают в сети от самых разных причин: от включения или выключения мощных потребителей электроэнергии до разряда молнии.

В качественном фильтре есть и режектор, снижающий влияние высокочастотных помех, и электронный блок, защищающий от повышения напряжения, и обычная плавкая вставка от перегрузки по току (короткого замыкания).

Стабилизаторы напряжения

Защита от перепадов напряжения – основное занятие и для стабилизатора напряжения.

Стоят стабилизаторы напряжения в разы дороже сетевых фильтров, но и функционал у них шире.

Фильтр не может повысить или понизить напряжение. Только стабилизатор справится с такой задачей.

Источники бесперебойного питания

Теперь перейдём к ещё одному способу защиты от отключения электроэнергии. Речь пойдет об источниках бесперебойного питания или сокращенно ИБП.

Конечно, у них есть свои недостатки, но сейчас обратим своё внимание на то, что один из самых дорогих электронных приборов в каждом (где есть) доме – компьютер не может нормально работать без ИБП (за рубежом UPS). Как мне думается, это говорит о многом

Обеспечивая, как аккумулятор, бесперебойное снабжение потребителей высококачественной электроэнергией, отдельные ИБП могут выполнять и другие, весьма полезные, функции. Так, UPS может с успехом заменить стабилизатор, выравнивая и стабилизируя сетевое напряжение.

Чаще всего, их используют как устройство защиты от перепадов напряжения при электроснабжении автоматики отопительных котлов. Имея небольшое электропотребление, котлы нуждаются в постоянном электропитании, для своей безопасной работы. Высокая надёжность, долгое время работы в отключенном от сети состоянии, бесшумность и лёгкость подключения – снискали ИБП большую популярность в этом сегменте.

Классификация помех

Все сетевые отклонения можно классифицировать по двум признакам: происхождению шумов и виду электромагнитной аномалии.

Причиной возникновения сетевых искажений являются:

  • природные явления (гроза, ионизация воздуха сияниями и т.п.);
  • техногенные влияния (аварии на линиях, коммутация мощных устройств и т. д.);
  • электромагнитные волны природного и техногенного происхождения.

Перечисленные причины могут вызвать серию импульсных помех или волны гармонических искажений, наложенные поверх синусоидального тока.

Наличие импульсных токов в сети очень вредно сказывается на работе современных бытовых приборов, часто насыщенных электроникой. Если не применять приборы защиты, электронные устройства могут выйти из строя, не говоря уже о качестве их работы. Разумеется, чувствительное оборудование разработчики защищают внедрёнными схемами подавления помех, но нередко требуются дополнительные внешние приборы, например, бесперебойные источники питания, сетевые фильтры (рис. 1) и другие.


Рис. 1. Защитные импульсные фильтры

При радиочастотных помехах большинство бытовых приборов могут нормально работать. Но к ним чувствительны радиоприёмники, телевизоры и некоторые медицинские приборы. Впрочем, современная цифровая радиоэлектроника довольно хорошо защищена от таких искажений.

Понимание причин искажений в электрической сети помогает решать проблемы защиты оборудования, осознанно подходить к выбору оптимальных схем подавления шумов.

Где применяется фильтр и что делать, если его нет

Дело в том, что в качественных блоках питания он должен быть установлен, прям на плате и тем более на БП высокой мощности, например компьютерных. Но, к сожалению, ваши зарядные устройства для смартфона, БП от ноутбука, ЭПРА люминесцентных и светодиодных ламп чаще всего не имеют их в своем составе. Это связано с тем, что китайские производители упрощают схемы своих устройств для снижения их себестоимости. Часто бывает, что на плате есть места для деталей, назначение которых фильтровать помехи, но они просто не распаяны и вместо них стоят перемычки. Компьютерные блоки – это отдельная тема, схема практически у всех одна, но исполнение разное, и в самых дешевых моделях фильтр отсутствует.

Вы можете снизить помехи вашего телевизора или другого устройства которое хотите защитить и улучшить свойства его электропитания дополнив обычный удлинитель таким фильтром. Его можно собрать самому или извлечь из хорошего, но ненужного или неисправного БП.

Напоследок рекомендуем просмотреть полезное видео по теме:

Сетевой фильтр – это простое, но полезное устройство, которое улучшит качество электропитания ваших приборов и снизит вред, наносимый его частоте работой импульсных БП, а область применения достаточно широка – используйте его для любой современной аппаратуры. Его устройство позволяет повторить схему даже начинающему радиолюбителю, а ремонт не составит труда. Использование сетевого фильтра крайне желательно для потребителей любого рода.

Будет полезно прочитать:

  • Перенапряжение в сети — что делать
  • Какие бывают помехи в электросети
  • Как выбрать бесперебойник для дома
  • Какие бывают стабилизаторы напряжения

Опубликовано: 22.01.2018 Обновлено: 24.01.2019

Выбор УЗИП

Для начала нужно определить степень воздействия молний или коммутационных перенапряжений на защищаемый объект. Для этого используются данные об интенсивности грозовых разрядов в месте установки, учитывается наличие устройств молниезащиты, линий электропередачи и их протяженность. Если ввод в дом выполнен кабельной линией, то она более защищена от прямых ударов молний, чем воздушная.

Электроустановка здания разделяется на зоны, защищаемые УЗИП соответствующих классов. Задача такого разделения: ступенчато снизить уровень перенапряжения так, чтобы более мощные устройства гасили основную волну перенапряжения, а по мере ее продвижения по распределительной сети устройства низшего класса дополнительно снижали ее воздействие, обеспечивая минимум в точке подключения потребителей.

Одновременно с этим безопасность электрооборудования обеспечивается выбором класса изоляции, соответствующего зоне защиты.

Распределение УЗИП по зонам защиты

На вводе в здание устанавливаются УЗИП типов 1 или 1+2. Они выдерживают импульс от прямого удара молнии, снижая его до величины, допустимой для электрооборудования с классом изоляции IV (до 6 кВ). Точка установки УЗИП – во вводном щитке, ВРУ (вводном распределительном устройстве) или ГРЩ (главном распределительном щитке).

Класс изоляции электрооборудования, расположенного в этих распределительных устройствах после УЗИП, должен быть не хуже III (до 4 кВ).

Следующий рубеж защиты – распределительные щитки, подключенные к ВРУ или ГРЩ в глубине здания. На их входе устанавливаются УЗИП типа II, снижающие уровень перенапряжения до величины, приемлемой для электрооборудования с классом изоляции II (2.5 кВ). Так защищаются потребители, включающиеся непосредственно в розетки питания и устройства освещения.

При необходимости защиты электрооборудования, наиболее чувствительного к помехам (компьютерная техника, устройства связи), применяются УЗИП типа 3, устанавливающиеся в непосредственной близости от защищаемого объекта.

Высокое и повышенное напряжение. Причины возникновения

Как в наших электросетях могут появиться высокое или повышенное напряжение? Как правило к повышению напряжения могут привести некачественные электрические сети или аварии в сетях. К недостаткам сетей можно отнести: устаревшие сети, низкокачественное обслуживание сетей, высокий процент амортизации электрооборудования, неэффективное планирование линий передач и распределительных станций, не управляемый рост количества потребителей. Это приводит к тому, что сотни тысяч потребителей, получают высокое или повышенное напряжение. Значение напряжения в таких сетях может достигать 260, 280, 300 и даже 380 Вольт.

Одной из причин повышенного напряжения, как ни странно, может быть пониженное напряжение потребителей, находящихся далеко от трансформаторной подстанции. В этом случае часто электрики умышленно повышают выходное напряжение электрической подстанции, чтобы добиться удовлетворительных показателей тока у последних в линии передач потребителей. В итоге, у первых в линии напряжение будет повышенным. По этой же причине можно наблюдать повышенное напряжение в дачных поселках. Здесь изменение параметров тока связаны с сезонностью и периодичностью потребления тока. Летом мы наблюдаем рост потребления электроэнергии. В этот сезон на дачах находится много людей, они используют большое количество энергии, а зимой потребление тока резко падает. В выходные дни потребление на дачных участках растёт, а в рабочие дни падает. В результате имеем картину неравномерного потребления энергии. В этом случае, если установить выходное напряжение на подстанции (а они, как правило, недостаточной мощности) нормальным (220 Вольт), то летом и в выходные напряжение резко просядет и будет пониженным. Поэтому электрики изначально настраивают трансформатор на повышенное напряжение. В итоге зимой и в рабочие дни напряжение в поселках высокое или повышенное.

Вторая большая группа причин появления высокого напряжения — это перекосы по фазам при подключении потребителей. Часто бывает так, что подключение потребителей происходит хаотично без предварительного плана и проекта. Или в ходе реализации проекта или развития поселений происходит изменение значения потребления на разных фазах линии передач. Это может привести к тому, что на одной фазе напряжение будет пониженным, а на другой фазе — повышенным.

Третья группа причин повышенного напряжения в сети — это аварии на линиях электропередач и внутренних линиях. Здесь следует выделить две основные причины — обрыв нуля и попадание тока высокого напряжения в обычные сети. Второй случай — это редкость, случается в городах в сильный ветер, ураган. Бывает, что линия питания электротранспорта (трамвая или троллейбуса) попадает при обрыве на линии городских сетей. В этом случае в сеть может попасть и 300, и 400 Вольт.

Теперь рассмотрим, что происходит при пропадании «нуля» во внутренние домовые сети. Этот случай бывает довольно часто. Если в одном подъезде дома используется две фазы, то при пропадании нуля (например, нет контакта на нуле) происходит изменение значения напряжения на разных фазах. На той фазе, где сейчас нагрузка в квартирах меньше, напряжение будет завышенным, на второй фазе — заниженным. Причем напряжение распределяется обратно пропорционально нагрузке. Так, если на одной фазе нагрузка именно в этот момент в 10 раз больше, чем на другой, то мы можем получить на первой фазе 30 Вольт (низкое напряжение), а на второй фазе — 300 Вольт (высокое напряжение). Что приведет к сгоранию электрических приборов и, возможно, пожару.

Требования стандартов UL, CSA, CE

Кроме уменьшения или полного подавления помех при работе сервосистем и окружающего оборудования, экранировка может оказаться необходимой для обеспечения соответствия определенным регулирующим стандартам, например CE (стандарты качества и безопасности Европейского союза). Диаметр проводника, тип изоляции и знак качества (если есть) обычно нанесены на изоляцию кабеля вместе с классом по напряжению и температуре. Знаки Лаборатории по технике безопасности США (UL) и Канадского агентства по стандартизации (CSA) подтверждают, что кабель проверен одной или обеими организациями на предмет безопасности использования в соответствии с техническими условиями производителя. Однако это не означает, что кабель отлично экранирован. Стандарт CE устанавливает пределы уровня возникающего в линии шума, но только лишь использование сертифицированного на стандарт CE кабеля не гарантирует, что вся система соответствует стандарту CE. Соответствие стандарту также определяется тем, как используется кабель, так что без тщательного изучения технических характеристик и тестирования на реальной установке не обойтись.

Варианты подключения

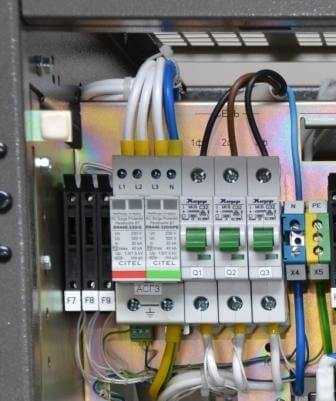

Одним из важнейших вопросов является, как подключить УЗИП в щитке. Практически все варианты подключения идентичны и указаны в техническом паспорте изделия. Способы монтажа приборов защиты могут отличаться, в зависимости, где они будут установлены, в однофазной или трехфазной сети, также в зависимости от системы заземления.

Самой современной и отвечающая всем требованиям безопасности является система заземления tn-s, при которой нулевой рабочий (N) и нулевой защитный (PE) провод во всей системе энергоснабжения работают раздельно. Система tn-c-s представляет комбинированный вариант, при котором N и PE от источника питания до ВРУ дома объединены в один провод, после которого начинается разделение нулевого и защитного проводника. Следует помнить, что данная схема не будет работать без заземления, поэтому необходимо обязательно произвести его обустройство. Система tn-c наиболее простая и распространенная в устаревшем жилом фонде система заземления, при которой роль нулевого и рабочего проводника выполняет один провод (PEN).

Ниже на схеме показано, как подключить УЗИП класса II в однофазной сети, установленного в щитке квартиры или частного дома с двумя вариантами системы заземления. Для такого варианта подключения необходимо подобрать простейший одноблочный защитный аппарат, с соответствующим рабочим напряжением.

Схема подключения с системой заземления tn-c:

Если предусмотрена система заземления tn-s, в данном случае потребуется установка и подключение УЗИП, состоящего из двух модулей, конструкцией которого предусмотрены отдельные клеммы, для подключения фазного, нулевого рабочего и защитного проводов, обозначенные соответствующей маркировкой.

Подключение УЗИП в трехфазной сети осуществляется так, как показано на фото:

При монтаже УЗИП следует предусмотреть средства защиты сети в случае короткого замыкания в приборе и произвести его подключение через автомат или через предохранитель. Установку аппарата можно производить до и после счетчика, во втором случае прибор учета электроэнергии останется не защищенным от импульсного перенапряжения.

На видео ниже наглядно демонстрируется, как подключить данный аппарат в щитке:

Вот мы и рассмотрели, как должно выполняться подключение УЗИП в щитке. Надеемся, предоставленная схема, видео и фото примеры пригодились вам и помогли понять, как подключить данный защитный аппарат.

Будет полезно прочитать:

  • Как сделать заземление в доме
  • Для чего нужно УЗО в квартире
  • Как сделать громоотвод своими руками
  • Схемы подключения реле напряжения

Заключение

В этой статье мы рассказали о том, что же такое УЗИП, каких типов бывают эти устройства и как они классифицируются, а также разобрались с тем, как производится их подключение к защищаемой цепи. Напоследок нужно сказать, что использование этого прибора, в отличие от УЗО, в линии электропитания частного дома обязательным не является. Включение его в сеть в каждом отдельно взятом случае требует учета индивидуальной заземляющей схемы, а также размещения ГЗШ и вводного автомата. Поэтому перед покупкой и установкой УЗИП настоятельно рекомендуем воспользоваться консультацией опытного электрика.
