Расчёт электропроводки в квартире своими силами

Длина основного силового кабеля в многоэтажке сколько метров 10 этажный дом

Расчет длины и сечения основного силового кабеля в многоэтажном доме может понадобиться при ремонте электропроводки. Так, жители старых квартир нередко меняют проводку в пользу более мощной. При этом, напряжение на силовой кабель увеличивается. Из-за этого кабель греется и приходит в негодность. Возникает резонный вопрос о замене главного силового кабеля в подъезде на кабель с большим сечением. Основные проблемы, с которыми могут столкнуться жильцы – это получение разрешения от коммунальщиков ЖЭУ или ТСЖ, очередь на исполнение заявки ремонтной бригадой и стоимость самого кабеля.

При ремонте электропроводки в многоэтажном доме может понадобится длина основного силового кабеля

Так как основной кабель проходит только от ВРУ до последнего этажа, рассчитать его протяженность не составит большого труда: она будет равняться высоте дома с учетом необходимых технологических зазоров.

Для десятиэтажного дома длина кабеля составит порядком 35 метров. Но все эти предварительные расчеты можно использовать только для вычисления ориентировочной стоимости кабеля. Точную длину и сечение необходимо узнавать только у работников соответствующего коммунального предприятия, к которому относится ваш дом.

Провод ввода

Пример подключения ввода в частный дом

• Хотя это и не касается непосредственно расчета электропроводки, но все-таки выполните и этот шаг. Сверьте сечение (или сумму сечений, если у Вас несколько линий) проводов после ввода с сечением входного проводника.
• Ввод должен либо выполняться проводом большего сечения либо быть равным. Если получается обратное, то вам нужно уменьшить свои аппетиты (мощность установленных в доме приборов), либо обратится в компанию поставщик электроэнергии.
• Может произойти ситуация когда правильно рассчитанная внутренняя проводка выдержит но сгорит ввод. Поэтому нужно увеличить его диаметр и допустимый ток. Выполнить это может служба обслуживающая внешние сети.

Обычно это процедура платная и одновременно требуется перезаключать договор в связи с увеличением лимита отпускаемой энергии.

Правильный расчет проводки поможет избежать частых ее ремонтов

Надеюсь, наша статья полностью раскрыла для вас тему: расчет электропроводки в доме. Даже если вы не будете проводить эту работу самостоятельно, знание принципов поможет сэкономить при заказе материалов или услуг. Пусть дом будет всегда освещен, удобен и безопасен.

Есть два наиболее распространенных способа расчета необходимой длины кабелей для монтажа электропроводки в квартире или частном доме. Первый – основываясь на уже разработанной план-схеме электропроводки; второй – по совокупной площади помещений в доме или квартире. В этой статье мы рассмотрим оба этих способа, которые помогут Вам рассчитать необходимую длину кабеля для электропроводки.

По готовой план-схеме

Как уже сказано выше, точнее всего проводить расчет длины кабеля по уже готовой план-схеме электропроводки.

На грамотно разработанной план-схеме должны быть указаны следующие данные:

1. Количество розеток, выключателей освещения и распределительных коробок в комнатах. Кроме того, для каждого элемента должна быть указана высота установки и способ присоединения к электросети – через распределительные коробки или непосредственно от электрощитка.
2. Точки установки всех приборов, которые будут подключаться к линиям освещения (то есть, не через розетки). Это люстры, точечные светильники и т.д. Для каждой такой точки необходимо предусмотреть запас в 20 сантиметров плюс высота навесных потолков, если они будут устанавливаться.
3. Количество жил и их сечение для розеточных линий (обычно это кабель ВВГнг 3х2,5 кв.мм.), для подключения мощных потребителей электроэнергии (3х4 кв.мм.) и для линий освещения (ВВГнг 3х1,5 кв.мм). Вам необходимо будет рассчитать длину каждого из этих проводников.

Также нужно определиться с методом подключения мощных электроприборов. Лучше всего, если для них будут проложены отдельные линии от электрощитка.

По готовой план-схеме, где указаны все эти данные, можно достаточно легко и точно рассчитать длину кабелей,  необходимых для электроснабжения квартиры или частного дома. В идеальном случае на этапе проектирования выполняется также разметка стен, что позволяет потом с помощью рулетки получить точные длины всех линий.

Дополнительно при расчете следует учитывать следующие моменты:

• Для каждой розеточной группы и выключателя добавьте по 20 сантиметров запаса для соединения проводов в распределительной коробке.
• Для соединений в электрощитке запас должен быть около 50 см.
• Общий запас увеличьте на 10-20%, что позволит полностью исключить риск неприятных ситуаций, когда для подключения какой-нибудь розетки не хватило буквально пары метров кабеля.

Расчет длины кабеля с помощью схемы

Расчет количества кабеля будет выполнить намного проще, если вы уже составили готовую схему.

Вот основные моменты, которые вы обязательно должны были указать на схеме:

1. Необходимо указать точное количество всех выключателей, розеток и распределительных коробок, которые будут находиться в комнате. Также для более точного расчета длины кабеля необходимо правильно указать их высоту расположения от пола.
2. Указать нужно не только места установки основного освещения, но и места для установки дополнительного освещения. К дополнительному освещению относят: бра, точечные светильники. Перед тем как рассчитать длину кабеля на электропроводку вам необходимо определиться с высотой потолка. Если потолок опускаться не будет, тогда запас должен составить 20 см. Если он опустится на 30 см, тогда запас должен составлять 50 сантиметров.
3. При составлении схемы обязательно указывайте, какое сечение кабеля будет использоваться. Например, для освещения подойдет провод 3х1.5 мм. Для розеток лучше использовать мощный провод 3х2.5 мм. Для подключения мощных приборов в своем доме используйте провод 3х4 мм.

Как видите, чтобы произвести правильный расчет длины провода необходимо учитывать и его сечение. Тогда вы точно сможете определиться, сколько кабеля нужно на квартиру. С сечением для бытовых приборов лучше определиться еще перед составлением схемы. Это все, потому что мощные приборы лучше подключать сразу от щитка. Проводка в бане требует обязательного расчета схемы.

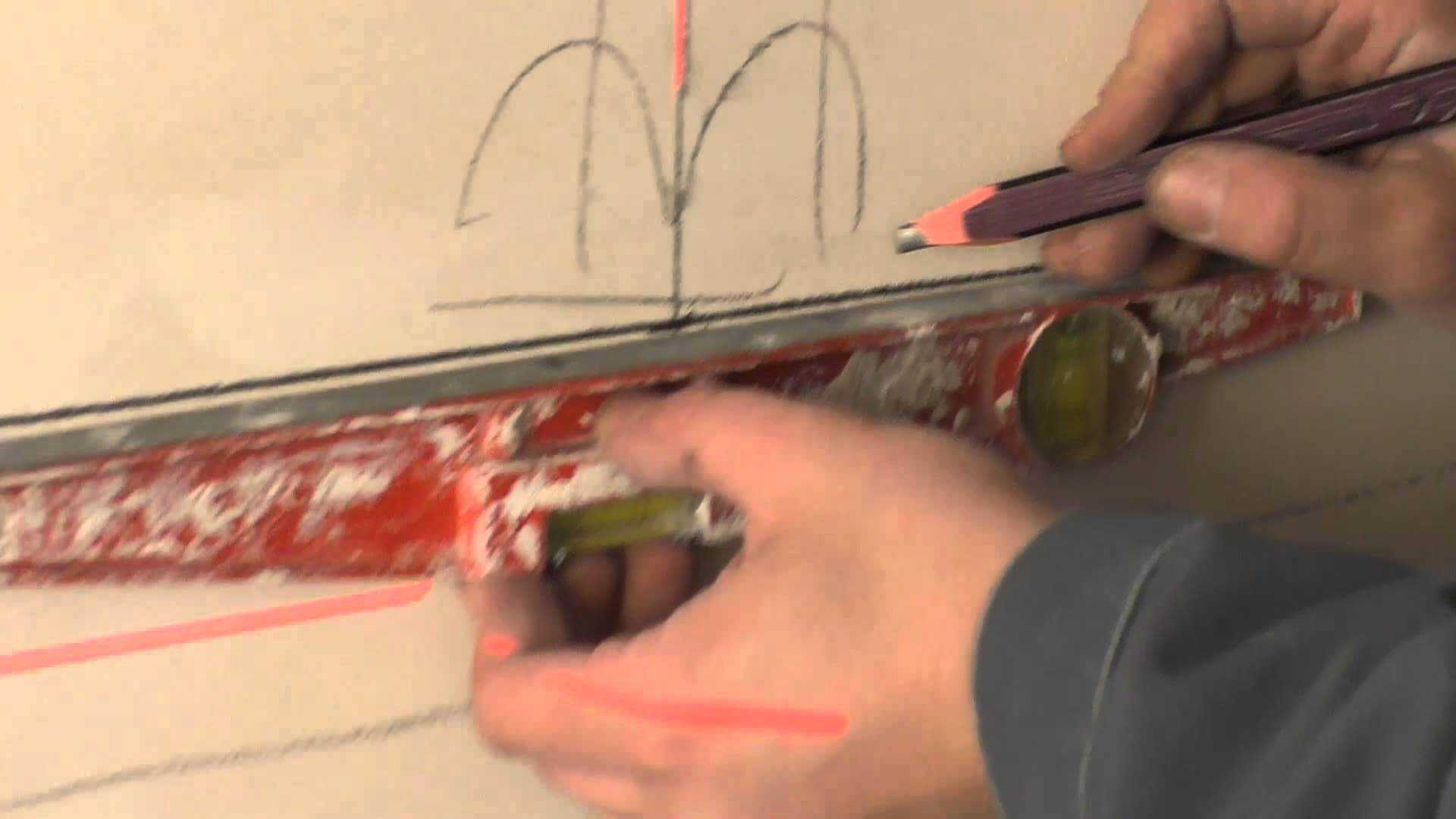

После подготовки наглядного проекта вы поймете, сколько кабеля нужно на электроснабжение дома или квартиры. Еще лучше будет, если вы сразу произведете разметку на стенах. Для этого необходимо просто начертить линии и рассчитать суммарное количество каждого из проводов.

В каждый расчет вам также следует вносить некоторые корректировки. К основным корректировкам относят:

1. Все количество проводов вам необходимо умножить на 1.2. Благодаря этому расчету у вас не возникнет ситуации с нехваткой проводов.
2. Для выключателей запас длины обязательно должен составлять не менее 15 см.
3. Если вы еще не определились, какой потолок у вас будет, тогда на запас лучше оставлять 50 см.
4. Для проведения работ в распределительном щитке запас прочности должен составлять 50 см.

Схема в помощь!

Лучше и точнее всего выполнять расчет, предварительно составив схему электропроводки в доме.

На подготовленном проекте должны быть указаны следующие моменты:

Точное количество розеток, выключателей и распределительных коробок, а также высота их крепления и способ подключения к сети (через распределительные коробки в комнатах либо напрямую от щитка)

Подробнее о расположении розеток в квартире читайте в статье: https://samelectrik.ru/pravilnoe-raspolozhenie-rozetok-v-kvartire.html.
Места установки всех осветительных приборов в комнатах: бра, люстр и что самое важное – точечных светильников. Кстати, перед тем, как рассчитать длину кабеля на электропроводку, определитесь с высотой потолка

Вы должны понимать, что запас будет около 20 см, если потолки не будут опускаться, и около 50 см, если потолок опуститься на 30 см.
Выбранное сечение кабеля для розеточной группы, подключения мощных электроприборов и линии освещения. К примеру, при проектировании освещения обычно используются провода сечением 3*1,5 мм2, на розетки нужен кабель с более мощными жилами – 3*2,5 мм2. Что касается мощных электроприборов, то даже для подключения варочной панели должен использоваться кабель сечением 3*6 мм2 (cогласно СП 256.1325800.2016 п. 10.2). Как Вы понимаете, это очень важный момент при расчете длины проводки, т.к. покупать придется каждый тип проводов отдельно в нужном количестве. Рассчитать сечение кабеля по мощности и току можно без особых проблем.

Кстати, с подключением бытовой техники нужно тоже определиться сразу. Скорее всего, на каждую группу электроприборов придется вести отдельный провод от щитка, а не просто выводить новую линию от распределительной коробки в комнате!

Уже подготовив наглядный проект электропроводки, можно подсчитать, сколько кабеля нужно на электроснабжение дома либо квартиры. Конечно, идеально будет сразу же выполнить разметку стен и потолка под проводку, чтобы потом просто рулеткой замерить все отчерченные линии и рассчитать суммарное количество каждого из типов проводов для проектируемой сети, но, как показывает практика, этого никто не делает.

Дополнительно в расчет Вы должны внести следующие корректировки о которых, возможно, не знали:

• Суммарное количество проводов умножьте на коэффициент 1,1-1,2. Это запас, который не допустит ситуации, когда до розеток не хватило несколько метров и приходится идти докупать материал.
• На розетки и выключатели оставьте запас длины не менее 20 см для соединения электрических проводов.
• Если не определились с потолком, лучше рассчитать запас не менее 50 см кабеля на подключение светильников.
• Для сборки распределительного щитка запас должен быть около 50 см.

Вот по такому принципу можно самостоятельно рассчитать количество материалов на монтаж электропроводки в доме либо квартире. О более простой технологии расчетов мы расскажем ниже.

Как рассчитать электропроводку на участке

На придомовой территории, вдоль дорожек, иногда даже в саду и цветнике, а также по периметру участка всегда имеется какое-то освещение. И если некоторым особо экономным хозяевам удобнее пользоваться фонарями и декоративными светильниками на солнечных батареях, то традиционно к земельным наделам протянуты линии электропередачи от ближайшей подстанции. Это может быть воздушный кабель или подземный, в первом случае он проходит по изоляторам на верхушках столбов, а во втором – по специальной трубе из диэлектрика, закопанной глубоко в грунт.

Исходя из того, как подведено электричество, надо рассчитывать и продолжение линии на участке. Самое простое решение – из двух проводов, один из которых фазный, а второй нулевой, иногда на дом может приходиться три провода для обеспечения двух отдельных фаз. Четырехжильный ввод необходим в том случае, если есть необходимость в трехфазном варианте, при наличии соответствующего потребителя (промышленное и профессиональное оборудование, станок). Последний тип подключения может быть использован только после получения разрешения на него в предоставляющей электроэнергию организации.

Итак, остановимся на однофазном двухжильном соединении с подстанцией, которое еще нужно протянуть, если вы не хотите оплачивать работу специалистов. Перед тем, как рассчитать электропроводку, следует учесть, что протяженность кабеля от общей линии до вашего участка не должна превышать 25 метров, на большем расстоянии (а при сильных ветрах в вашей местности и на меньшем отрезке) нужно ставить опору. Высота расположения кабеля над проезжей дорогой – как минимум 6 метров, в дом заводить воздушную линию желательно на уровне 3 метров.

На выходе с подстанции, где стоит трансформатор, ток обычно уже имеет напряжение 220 В. Но падения в электрической сети – дело обычное, и может оказаться, что к вам поступает каких-то 160 В. Чтобы получать необходимый уровень напряжения, на входе кабеля нужно установить стабилизатор, а также автоматы, которые будут защищать сеть от перегрузки. Параметры их указываются в Амперах, то есть соизмеряются с потреблением тока. Укомплектовав распределительный щиток, помещаем его в таком месте, где нет сырости.

Ко всем хозяйственным постройкам, будь то сарай или летний навес, протягиваются провода, это можно сделать по воздуху и напрямую, так будет экономнее. Освещение вдоль дорожек лучше обеспечить подземным кабелем, причем фонари следует соединять параллельно, а не последовательно, чтобы перегорание одной лампы не отключало всю цепь. Берем план, и на нем отмечаем воздушную линию, соединяющую постройки с распределителем, и тянущийся от него же вдоль дорожек (и повторяющий все их изгибы) подземный кабель. Измеряем получившуюся разводку и умножаем ее длину на 2, поскольку нужны минимум два провода (на улице рекомендуется двойная изоляция), для фазы и нуля.
