Провести электропроводку в гараже

Перестановка электрического счетчика

Затем я приложил в желаемом месте на стену гаража и нанес отметки карандашом. Красота и вертикальность играет здесь не слишком большую роль, поэтому я не заморачивался с уровнем. Поскольку мне помогал отец (или я помогал ему – это как посмотреть J ), то вешали «на глаз». С первого раза карандашные отметки потерялись, поэтому пока я держал ящик, отец взял гвоздь и молоток и накернил стену. Ну а потом карандашом получившиеся ямки превратил в кресты, чтобы было хорошо видно. Хорошо, что у меня осталось от ремонтов дома провод 2х2,5 мм2 провод в двойной изоляции из меди. Вот он примерно будет держать нагрузку около 4 кВт, что мне вполне достаточно. Провода было около 5 метров, так что этого было достаточно для ввода в гараж.

Монтаж электросети в гараж своими руками

Перед тем, как осуществлять установку электроснабжения, необходимо позаботиться о техники безопасности и соблюсти следующие правила:

  • нельзя устанавливать выключатели и розетки в погребе, поскольку сырость в таких помещениях очень велика;
  • в смотровой яме можно устанавливать только маломощные светильники, которые не превышают 12 вольт, их работу должен контролировать трансформатор;
  • электросеть должна прокладываться на расстоянии более 20 см от отопительной системы, чтобы линии не были повреждены в дальнейшем;
  • все электроприборы должны обладать специальной защитой от влаги и сырости;
  • обязательно нужно приобрести приборы автоматического отключения, чтобы при аварии помещение было тут же обесточено;
  • все провода электросети нужно прокладывать в горизонтальном или вертикальном направлении под острым углом.

Весь процесс монтажа делится на три этапа:

  • подготовительный;
  • установка внешнего участка;
  • установка внутреннего участка.

Разберем каждый из шагов по отдельности.

Шаг 1. Подготовительный этап

На этом шаге необходимо подготовить гаражное помещение к проведению основных работ. Нужно сделать разметку для будущих розеток и выключателей, креплений и мест проведения самих проводов. Для удобства можно воспользоваться разметочным шнуром, но линии допустимо наносить только вертикально или горизонтально.

Далее нужно заземлить все приборы, чтобы во время монтажа не произошло замыкание или не было ударов током. Для этого следует вмонтировать в грунт три проводника, которые соединены друг с другом. В здание проводится медный кабель, прикрепленный к контуру заземления. Затем провода разводят в сам электрический щит и розетки. После проведения разметки и подготовки приборов подготовительный этап можно считать завершенным.

Шаг 2. Установка внешнего участка электросети

Чтобы провести кабель на улице можно воспользоваться двумя способами: воздушным и подземным. Но лучше всего выбирать прокладку электричества по воздуху, потому что он не требует много времени и ресурсов для монтажа. Нужно соблюдать ряд правил для установки электросети таким образом:

  • высота кабеля над пешеходной зоной гаражного кооператива должна достигать 3,7 метров;
  • при расстоянии от электрического столба до гаража более 30 м нужно будет установить еще одну опору в промежутке;
  • над проезжей частью кабель необходимо поместить на высоту не менее 6 метров от дороги;
  • провод вводится в гараж только на расстоянии, которое составляет не менее 2,7 м от земли.

Если гараж не соответствует требованиям высоты, то на него можно установить стальную трубу, на которой будет крепиться кабель.

Подземную проводку устанавливают в выкопанную в сторону гаражного помещения траншею. Главное защитить яму от попадания влаги и талой воды во время установки. С противоположной стороны кабель нужно провести вовнутрь гаража. Весь процесс должен быть герметичным. В этом и заключается его сложность, поэтому предпочтение отдают способу по воздуху.

Шаг 3. Установка внутреннего участка электросети

Произвести монтаж внутри гаража можно скрытым и наружным способом. Скрытый способ предусматривает следующий перечень действий:

  • подрезать кабель на несколько кусков, которая тождественна длине установленных шлейфов;
  • встроить распределительные коробки;
  • положить кабель в специальные штробы, закрепить хомутами и саморезами для прочности;
  • с помощью клеммных колодок соединить проводку между шлейфами;
  • заделать штробы штукатуркой и подключить все к проводам.

Наружный способ подойдет для гаражей с металлической или деревянной отделкой. Необходимо будет провести кабель-каналы, которые состоят из крышки и основы. Пошаговый монтаж проводки наружным способом:

  • установить основу и закрепить ее саморезами, попутно разрезать в соответствии с длинами участков;
  • прикрепить элементы к стенам гаража;
  • подключить провода к конечным точкам;
  • закрыть кабель-каналы крышками;
  • крышки закрепить на специальные защелки, установленные по всему периметру.

После всех проделанных действий установка электропроводки признается завершенной. При правильном соблюдении всех пунктов электричество будет эксплуатироваться по всем правилам и в рамках закона.

Подробные инструкции на видео: подключаем счетчики самостоятельно

Вы уже решили, что пора своими руками выполнить подключение электросчетчика? Тогда вам стоит не ограничиваться прочтением алгоритма и полезных советов. Лучшее решение – посмотреть подробную инструкцию на видео. В первом ролике рассказывается, как подключить однофазный электросчетчик правильно, в полном соответствии с правилами и техникой безопасности.

Если вы хотите заняться самостоятельной установкой трехфазного счетчика, вам очень пригодится следующий ролик. На этом виде дается подробная инструкция по установке, подсоединению всех элементов, представлена схема подключения.

Будьте внимательны, действуйте предельно осторожно и аккуратно, обязательно принимайте во внимание все особенности электропроводки. Тогда у вас получится установить своими руками электросчетчик нужного типа

Принцип действия

Снятие изоляции самым простым стриппером для проводов сечением от 0,5 до 6 мм кв. происходит следующим:

  1. Рукояти инструмента разводятся таким образом, чтобы круглые выемки на его губках разделились каждая на две части. При этом пространство между ними должно быть таким, чтобы в него можно было без усилий вставить кабель или проводник соответствующего сечения;
  2. Конец провода или кабель помещается в соответствующую их поперечному сечению выемку на одной из губок;
  3. При сжатии губки при помощи рукояток происходит круговая подрезка изоляционного слоя;
  4. Снятие подрезанного слоя осуществляется аккуратно, без рывков и резких движений, подтяжкой зафиксированного между губок зачистки проводника.

Данный процесс в реальном времени занимает считанные секунды и позволяет быстро, главное – качественно зачистить провод, получив ровный и аккуратный оголенный кончик с минимальным повреждением покрывающего его изоляционного прозрачного лака.

На заметку. Зачистка многожильных (многопроволочных) проводников ножом нежелательна – при подрезке повреждается значительная часть наружных тонких медных жил. Это приводит к тому, что при снятии изоляции эти жилы отрываются, что снижает сечение провода относительно первоначального. Особенно заметно это при зачистке токопроводящих жил с небольшим сечением.

Инструкция по прокладке проводки в гараже

Чтобы электропроводка в гараже своими руками была выполнена согласно технологии, предлагаем вам ознакомиться с пошаговой инструкцией. Все работы состоят из нескольких последовательных этапов. Этот этап лучше начинать тогда, когда у вас уже разработана схема. По ней вам будет легче произвести точный расчет материала и, собственно говоря, выполнять монтажные работы электропроводки в гараже.

Еще стоит сказать несколько слов об особенностях проектирования электропроводки в гараже. Разделите линии на освещение и розетки. Также разделите линии освещения гаража на левую сторону и правую. Можно отдельно провести линию в смотровую яму или по центру гаража. Благодаря этому вы сможете экономить свет, включая его только там, где он действительно необходим.

Итак в первую очередь осуществляется установка электрического щитка, в котором будет произведена вся развязка проводов. Также к щитку подводится вводной кабель. Далее раскидываете провода для розеток, осветительных приборов, выключателей и прочее. Метод крепления провода зависит от того, какой метод укладки вы выбрали. Если наружный, то сперва прокладываете короб. Если внутренняя, то изначально при помощи перфоратора и зубила изготавливаете штробы. Это пыльный и трудоемкий процесс работы. Однако, конечный результат будет вас радовать.

Чтобы упростить задачу изготовления штроб, предварительно согласно схеме, выполните разметку всех стен. Нарисовав места прокладки проводов, розеток и выключателей, можете приступать к пыльной работе. Далее, уложив все провода в штробы, следует прихватить их алебастром или гипсом. После, устанавливаются распределительные коробки, коробки для розеток и выключателей.

В распределительных коробках осуществляется связка всех кабелей

Важно выполнить все точно. Для соединения провода лучше используйте скрутки

Они обеспечат надежный контакт. Если все провода и коробки установлены, можно заштукатурить все штробы и места вокруг распределительных коробок.

Когда все высохло, можно приступать к монтажу выключателей, розеток и осветительных приборов. Как видим, сделать электропроводку в гараже не составляет особых затруднений. Дополнительно предлагаем вам посмотреть видеоматериал, который посвящен нашему вопросу, а именно как сделать электропроводку в гараже своими руками:

Какой должна быть электропроводка?

Прежде чем приступать к работе, ознакомьтесь с основными требованиями, предъявляемыми к гаражной электропроводке.

Обычно гараж не посещает практически никто помимо его владельца. Поэтому проводка, в первую очередь, должна быть безопасной, надежной и функциональной. Эстетическая же составляющая в большинстве случаев отходит на задний план.

В соответствии с техникой безопасности электропроводка должна быть скрытой. Кабели прокладываются в стенах. Это, как уже отмечалось, повышает безопасность эксплуатации проводки и строения в целом и дополнительно защищает элементы электропроводки от разного рода повреждений.

Кабели прокладываются в стенах

Если ваш гараж построен из металла, проложить скрытую проводку внутри стен не получится. Для таких случаев разработаны специальные приспособления типа гофрированных труб, металлорукавов и прочих коробов, дающих возможность надежно спрятать провода.

Внешняя электропроводка

В целях дополнительного увеличения безопасности работы с разнообразными электрическими приборами, на входе в распределительный щиток настоятельно рекомендуется поместить отдельный заземляющий прибор. Простейшее заземление изготавливается из металлических стержней диаметром порядка 16 мм, вертикально зафиксированных в земле и соединенных по верхушкам полосой из стали. Подобное устройство должно иметь сопротивление, не превышающее показатель в 4 Ом.

Распределительный щиток

В подавляющем большинстве гаражей присутствует сырость. Это обстоятельство вынуждает относить гаражи к категории строений с повышенным уровнем опасности. Ввиду этого выключатели, электророзетки и все светильники должны соответствовать классу защиты на уровне IP44 и выше.

Розетка 413 скрытая 2Р+Е 16А 220В IP44 ИЭК

Если вы планируете оборудовать в своем гараже полноценную мастерскую, предварительно позаботьтесь об обустройстве трехфазного электрического ввода. Для организации такой системы вам понадобится медный электрокабель с сечением порядка 10 мм2 и щиток минимум на 18-20 модулей.

Электропроводка в гараже: виды монтажа

Как соорудить наружную или подземную разводку к постройке самостоятельно? Просто нужно учесть ряд факторов.

Наружная линия

Требуется рассчитать как правильно и безопасно сделать подвод от линий электропередач к основной коробке. Используется только гибкий надежно изолированный кабель — не менее 6 мм2 для меди и 16 мм2для алюминия. Но эластичная медь обладает улучшенными характеристиками, поэтому разумнее взять на заметку этот вариант. Для длительной эксплуатации приобретают тросовые провода с изолирующим слоем или самонесущие.

Ввод делают через стену (перекрытие), применяя изоляторы, расстояние между подводами — от 200 мм. Входное отверстие предусматривает уклон наружу для отвода влаги. Не забывайте устанавливать изолирующие гильзы: разводка электропроводки в гараже безопасна, если исключить механические повреждения проводников.

При расстоянии от строения до основной силовой линии более 25 метров выполнение электропроводки своими руками возможно исключительно в гараже. При наружном подводе привлекают специалистов: проведение воздушных линий потребует наличия опор с минимальной высотой 3,75 м, отступ от зданий предусмотрен — 2,75 м. Вводной щит можно разместить снаружи, но этот способ нерационален.

Подземная линия

Перед тем, как сделать подземный подвод кабеля, стоит предусмотреть ряд требований:

  • Готовим отверстие в фундаменте на глубине полметра.
  • Подвод кабеля защищаем металлической трубой (традиционно Г-образной).
  • Если траншея на глубине до 2 м, подвод делаем в стальном коробе.

Для безопасности наверх укладывается резиновая сигнальная лента с надписью: «Не копать, кабель». Под фундаментом проводку защищаем трубой с диаметром в два раза превышающим сечение жилы. Недостаток способа — это трудоемкость и расходность, но подземный подвод безопасен, надежен и долговечен.

Схема электропроводки

Принцип типовой проводки в гараже по схеме сходен с электрификацией квартиры или офиса. Здание используется как техническое, поэтому приоритетны надежность и безопасность эксплуатации.

При создании первичной схемы знатоки рекомендуют нанести графически на стены расположение элементов, всю разводку системы. Такой рисунок покажет допущенные огрехи, позволит убедиться в корректном расположении элементов. Нужен правильный расчет с учетом понижающего напряжение трансформатора. Проведение работ при трехфазной сети потребует согласования с Энергонадзором

Проект принимает во внимание наличие силовой схемы кооператива, расположение честного дома с электропитанием, отдельное размещение с удаленными коммуникациями

Ввод проводов возможен через крышу или подземным способом. Сечение всех кабелей выбирается с учетом мощности имеющихся приборов: существуют специальные таблицы и формулы для расчета. Если работы ведутся самостоятельно, то схема электропроводки гаража применяется во всех случаях сходная. Потребуется четко указать:

  • Способ подключения к внешней силовой линии и ввод кабеля в помещение.
  • Расположение вводного автомата на 220 вольт.
  • Подключение ноля и фазы к электросчетчику.
  • Расположение самого электросчетчика.
  • Отводы и размещение автоматов розеточной группы, осветительной сети.
  • Разводку электропроводки в розеточной группе и прокладывание провода к выключателям, источникам освещения.

Смотровая яма

Смотровая яма: используются трансформаторы, понижающие риски при дальнейшей эксплуатации сети. Можно выбрать провода, подверженные оплавлению и горению, но надежно укрыть их в трубах. Или подойдут марки ВВГ нг, инертные к горению.

Схема внутреннего освещения предусматривает применение медного кабеля сечением 31,5мм2, для розеток под приборы — 34мм2. Заземление, идущее от общего щитка, предполагает оптимальное сечение 6 мм2.

Дополнительная защита — монтаж раздельных УЗО на осветительные элементы или розетки. В качестве гарантии безопасности при сборке системы стоит использовать реле контроля напряжения. При неисправности проводки этот блок обесточивает схему, исключает поломку электрооборудования. Желательно крепить блок на рейку во вводном распределительном щите.

Проводка в капитальном строении своими руками обязательно предусматривает наличие вводного щита с разводкой проводов, общего освещения и розеточной группы в основном пространстве, а также местной подсветки (лампа над верстаком или в смотровой яме, подвале).

Как самостоятельно сделать монтаж проводки

Особенности создания схемы электропроводки

Перед тем, как сделать проводку в гараже своими руками, следует уделить особое внимание схеме. Именно с неё начинается весь процесс

Автомат и защита УЗО.

Для начала нарисуйте чертёж гаражного помещения, на котором указываются:

вводная линия, подходящая к гаражному зданию;
места установления светильников, включая само помещение, смотровую яму и погреб, если они есть;
распределительный щиток – для удобства рекомендуется устанавливать его ближе к входу, так будет проще обесточить гараж;
места размещения розеток – важно учесть все варианты, где понадобится подключать электроинструменты;
высота установки каждого элемента – розетки устанавливаются на высоте хотя бы 60 см от пола, выключатели – 1,5 метра, а распределительная коробка устанавливается в 20 см от потолка;
примерный маршрут электропроводки в гараже, где учтены светильники, розетки и распределительный щиток;
компрессор и механические станки – если они находятся в помещении, их нужно также указать в схеме, поскольку для них потребуются отдельные линии от индивидуальных автоматов.

Схема электропроводки гаража поможет не только определить необходимое количество материалов, но и позволит оценить максимальную нагрузку за счёт суммарной мощности всех потребителей электроэнергии. Таким образом удастся верно подобрать вводные и отходящие кабели по сечению и номинальному току.

Ниже рассмотрим примерные схемы проводки в гаражах со смотровой ямой и без неё.

Схема для гаража без смотровой ямы

Чтобы провести электропроводку в помещении без смотровой ямы составьте список электроприборов, которыми будете пользоваться в гараже. В гаражном помещении, используемом лишь для парковки авто и мелкого ремонта, не нужно подключать большое количество розеток и светильников.

В целом простая схема должна включать в себя:

  • вводной распределительный щит;
  • устройство учёта;
  • 1-2 розетки;
  • 2 автоматических выключателя;
  • 4 светильника;
  • 1 одноклавишный выключатель;
  • 1 УЗО;
  • электропроводка.

Схема включения счетчика и защиты.

Простая схема имеет как преимущество, так и недостаток. Для парковки автомобиля достаточно нажать на выключатель и свет включится сразу во всём помещении. Кроме того подключив две розетки, одна из них будет присоединена к автоматам, а другая к одной цепи со светильниками.

Тогда, выключив свет, обесточится вторая розетка. В то же время её можно будет использовать лишь для маломощных приборов, иначе сгорят контакты выключателя.

Приведённая выше схема электроснабжения гаража является примерной и может оказаться неподходящей при мощном оборудовании. Если укрытие для машины многофункциональное, потребуется хорошее освещение и большее количество удобно расположенных розеток.

Схема проводки для помещения со смотровой ямой

Наличие смотровой ямы в гараже требует дополнительного освещения в подсобном помещении. Схема включает в себя все элементы, необходимые для гаража без ремонтной ямы, с добавлением светильников и специального трансформатора, понижающего напряжение.

Стоит учесть, что оборудование, которое планируется использовать в смотровой яме во время проведения ремонтных работ, должно быть рассчитано на это напряжение.

Необходимые инструменты и материалы для монтажа

В зависимости от типа монтажа электропроводки в гараже необходимо заранее подготовить инструменты:

  • плоскогубцы и электрорезы;
  • молоток;
  • зубило;
  • электродрель и перфоратор для работы в помещении из бетонных блоков;
  • отвёртки – крестовая, шлицевая и индикаторная;
  • изолента;
  • приборы для измерения;
  • материалы для разметки – удобно использовать специальный шнур;
  • крепёжные элементы – шурупы и саморезы.

Важно помнить, рукоятки ручных инструментов должны быть из прорезиненного материала, если это не так – обмотайте их изолентой в несколько слоёв. Схема электропроводки и освещения.

Схема электропроводки и освещения.

Помимо этого подготовьте необходимые материалы для проведения электричества в гараже:

  • электрический кабель;
  • светильники;
  • выключатели;
  • розетки;
  • трансформаторы;
  • гофрированные трубы;
  • короба;
  • переходники;
  • УЗО;
  • счётчик электроэнергии;
  • подрозетники;
  • распредкоробки;
  • распределительный щиток.

Кабелю следует уделить особое внимание, поскольку он является главным составляющим элементом в работе по подключению гаража к электросети. Отличным вариантом будет кабель из меди, однако если нагрузка будет сравнительно небольшой, можно заменить его на алюминий.

Последовательность действий по монтажу электрической проводки своими руками

Начинают работу с составления схемы. Следующий этап – монтаж счетчика и группы автоматических выключателей вместе с главным, стоящим на входе. При необходимости заменяют/устраивают ввод кабеля от внешнего распределительного щитка к гаражу.

Удобно разместить прибор учета и рубильники в специальной коробке (пластиковой или металлической), снабдив указателями, какой автомат к какому участку сети относится. Такой алгоритм позволит без проблем вести прокладку кабеля в гараже, оставив подключение к питающему напряжению напоследок.

Установив розетки, выключатели, смонтировав источники освещения, к ним присоединяют кабель. Все болтовые соединения надежно затягиваются, от этого зависит качество работы оборудования.

В самом конце выполняют подключение к автоматам, после чего осуществляют пробный запуск. В правильно собранной схеме все будет работать.

Уличные работы

Чтобы правильно организовать устройство проводки, проведение электромонтажных работ, сначала необходимо выполнить прокладку наружной линии. Этим могут заниматься специально уполномоченные специалисты из местного отделения Энегронадзора, обученные по группе электробезопасности. Они же занимаются установкой и пломбированием счетчика.

Заземление прокладывается от контура. Это может быть зарытый в землю толстый металлический лист или бочка, к которой приварен штырь со специальной клеммой для крепления линии. Кабель (медный или алюминиевый) прикручивают болтом к штырю, обеспечивая защиту от внешних атмосферных воздействий, а потом вводят внутрь гаража.

Прокладка внутри помещения

После того, как установлен электрический счетчик, переходят к разводке кабеля внутри гаража. Процедура простая: отрезки провода укладываются в рукав (пластиковый или металлический), который закрепляется на стенах. Полезно оставлять при расчете длины кабеля небольшой запас: это избавит от неприятных неожиданностей в случае ошибки, а обрезать излишки никогда не поздно.

Провод прокладывается без натяжки и лишних усилий, с максимальным соблюдением прямых углов. Правильно выполненная электропроводка и работает хорошо, и выглядит эстетично.

Подключение счетчика электроэнергии

Лучше поставить электросчетчик, выдерживающий ток в 50 Ампер. С выбором конкретной модели, прошедшей сертификацию и разрешенной к установке, подскажут в соответствующем органе. Самодеятельность здесь неуместна: она приведет к возникновению лишних проблем, конфликтным ситуациям и штрафам. К тому же прибор учета обязательно пломбируется специальным образом, а сделать это может только уполномоченный работник Энергосбыта.

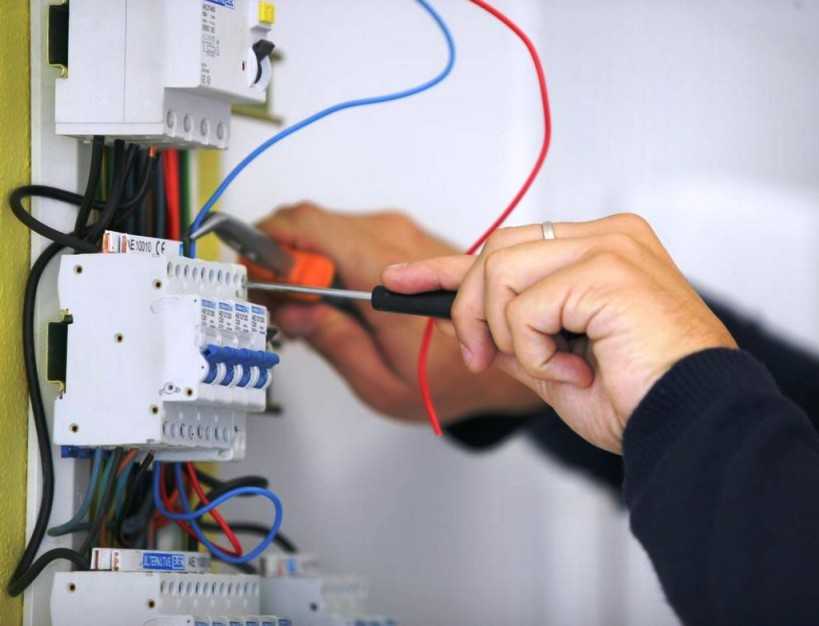

Подключение УЗО и автоматов

После установки счетчика и прокладки внешнего кабеля потребитель имеет полное право приступить к самостоятельному монтажу автоматов, УЗО, электроарматуры. Перед тем, как подключить приборы, следует помнить, что соблюдение требований безопасности при работе с электричеством – это не прихоть, а необходимая мера.

Все действия выполняются при обесточенной линии, сухими руками, в защитных перчатках, в адекватном состоянии. Удобно разместить УЗО и выключатели на особой колодке, в одном корпусе с защитной прозрачной крышкой, непосредственно вблизи счетчика.

Розетки и выключатели

Арматура выбирается соразмерно своим потребностям, но одного типа, прошедшая сертификацию, а также, по возможности, во влагозащищенном исполнении (розетки).

Большинство гаражей являются неотапливаемыми зданиями, влажность воздуха там высокая, поэтому защитная крышка на розетке защитит ее контакты от окисления.

Освещение смотровой ямы

Чтобы провести в яму свет, используют низковольтный трансформатор, установленный на специальном щитке. От него запитывают освещение и розетки. Мощности трансформатора должно хватать с учетом всех задействованных потребителей.
