Разводка электропроводки в гараже своими руками

Расчет количества материалов

После создания схемы необходимо переходить к следующему этапу – подсчету количества материалов для электромонтажа. Для начала считайте количество кабеля. Учтите, что электропроводка в гараже будет как внутренняя, так и наружная (для прокладки от столба к счетчику и ввода), поэтому приобрести потребуется материалы для всех видов работ. От столба обычно прокладывают провод СИП, его сечение вам укажут в техусловиях на подключение, при этом согласно ПУЭ 7.1.34 и в таблице 2.4.2 «Наименьшее сечение или диаметр проводов ответвлений от ВЛ к вводам», сечение алюминиевых жил разрешено использовать не меньше чем 16 кв. мм, либо больше 2.5 кв. мм, если это питание отдельного электрооборудования (гараж таковым не является).

На основании выше сказанного (ПУЭ 7.1.34) проводка внутри гаража должна быть выполнена медным проводом или кабелем. Для прокладки проводки внутри гаража используйте ВВГнг-LS.

Чтобы правильно рассчитать сечение кабеля необходимо точно определить, какие электроприборы будут установлены внутри помещения. Суммарную мощность всех электроприборов нужно умножить на коэффициент «1,2» (запас мощности в 20%), на основании чего по таблице выбрать подходящее значение. На розетки прокладывайте кабель сечением токопроводящих жил в 2.5 кв. мм, к отдельным приборам – рассчитывайте по мощности.

Что касается длины, то ее обязательно берем с запасом, т.к. проводник будет разрезаться на части (от розетки к щитку, от выключателя к светильнику и т.д.). На каждое соединение проводов необходимо брать запас в 10-15 см.

Просчитайте точное количество розеток в гараже. Их должно быть не менее 2х. Одна для удлинителя (на случай ремонта машины), а вторая для стационарного электроприбора (к примеру, компрессора либо сварочного аппарата). Выключателя будет два: один для смотровой ямы, второй для главного освещения. При необходимости можно добавить еще выключатели для управления светом на каждой из стен, например.

Отдельное внимание необходимо уделить светильникам. В наше время популярностью пользуются светодиодные и люминесцентные светильники

Первый вариант более экономичный и долговечный, но в то же время и более дорогой.

При этом будет отлично, если сам светильник будет иметь высокий класс пылевлагозащиты – IP54 и выше

Это особенно важно, если гараж неотапливаемый и может скапливаться конденсат

Если будет осуществляться монтаж открытой электропроводки в гараже, необходимо также просчитать количество креплений, гофры либо кабель-каналов. Согласно СНиП 3.05.06-85 (таблица 2) шаг крепления открытой проводки в трубах диаметром 20 мм – не более 1 м, 32 мм – не более 1,4 метра Такие требования можно применить к прокладке кабеля в гофре. При этом есть требования для крепления кабеля без труб и гофр при открытой проводки, они описаны в ВСН 180-84. п.7.2., где сказано: «Расстояние между точками крепления проводов и кабелей должны быть не менее 500 мм при горизонтальной прокладке и 1000 мм — при вертикальной». В данном случае нужно учитывать требования, но фактически нужно крепить гофру каждые 0,3-0,7 метра, так, чтобы она не провисала.

Монтаж проводки скрытым способом мы не рекомендуем использовать, т.к. он более трудоемкий и вряд ли улучшит интерьер помещения. После того как все элементы будут рассчитаны, переходим к основному процессу.

Схема электропроводки в гараже: инструкция + фото

Мы уже предоставляли вашему вниманию статью о том, как сделать освещение в гараже. В этой статье мы подробно рассмотрели все схемы и примеры электропроводки в гараже. Схема электропроводки в гараже поможет выполнить качественный монтаж.

Процесс разводки электричества в гараже начинается именно с этого этапа. Мы также разместили подробные фото, которые помогут качественно выполнить этот процесс.

Схема электропроводки в гараже

Теперь мы предоставим вашему вниманию подробную инструкцию, которая поможет выполнить монтаж:

Сначала вам необходимо будет подсчитать количество розеток, светильников и выключателей, которые будут расположены в помещении.
Теперь вам следует продумать высоту каждого элемента. Например, розетки необходимо установить на высоте 1 метр, а выключатели лучше расположить 1.5 метра.
Если вы все продумали, тогда вам необходимо перенести все на бумагу. Если вы планируете провести монтаж проводки в гараже, тогда вам необходимо сделать ксерокопию его плана. В этом документе уже соблюдены все размеры помещения.

Это вся информация, которая вам потребуется для того чтобы начертить схему электропроводки своими руками. Если вам будет интересно, тогда можете прочесть про схему подключения двухклавишного выключателя.

Важно знать! В вашем помещении располагается смотровая яма. Розетки и выключатели лучше всего вывести за ее пределы

Делать это необходимо из соображений безопасности, так как в яме постоянно сыро.

Теперь необходимо рассмотреть современный вариант схемы электропроводки. Гаражная схема проводки на 380 Вольт будет иметь следующий вид:

Если вам не нравятся эти варианты проводки, тогда можете использовать другую схему. Правильная схема электропроводки в гараже на 220 Вольт будет выглядеть следующим образом.

Чтобы вы могли разобраться мы решили предоставить вашему вниманию пояснения, которые помогут понять эту схему:

Для включения нескольких групп освещения вы можете использовать двухклавишный выключатель. В смотровой яме должно быть отдельное освещение на 12 Вольт.
ЯТП представляет собою специальный ящик, который имеет понижающий трансформатор. Он способен снизит напряжение до 12 Вольт.
В качестве кабеля вы можете использовать ВВГ. Сечение кабеля должно быть большим, чтобы выдерживать токовые нагрузки. Например, вы легко сможете подключить и использовать сварочный аппарат. Чтобы правильно определиться с кабелем, вам необходимо провести расчет его сечения.
В электрическом щитке вам обязательно необходимо будет установить автоматические выключатели.

Это вся информация, которую мы хотели вам предоставить. Теперь вы знаете, как начертить схему проводки гаража своими руками. Надеемся, что эта информация станет полезной.

Техника безопасности перед началом работ

Прежде чем приступить к установке электрощита, надо ознакомиться с техникой безопасности, которая в разы снизит риск травмирования электротоком. При работе с электрической сетью придерживаются следующих правил:

Обязательная проверка электрощитка на наличие повреждений и других дефектов

Все электроприборы разрабатываются с учетом того, что они будут осторожно использоваться. Поэтому перед применением проверяют целостность изоляционных элементов и корпуса

Щитом с дефектами пользоваться нельзя, так как он может быть очень опасным.
Очистка помещения от емкостей с водой. Электрическое оборудование не должно находиться рядом с жидкостью, так как она хорошо проводит ток. Также нельзя работать с приборами мокрыми руками.
Ознакомление с инструкцией. Перед работой с любым электроприбором надо ознакомиться с его инструкцией, в которой описаны основные особенности его использования.
Нельзя одновременно прикасаться к отопительным батареям и электрическим щиткам.
Специалисты не советуют перегружать электрощиток и подключать к нему много устройств, так как это приведет к перегрузке сети и ее замыканию.

Электропроводка в гараже своими руками: схема

Схема электропроводки в гараже

Схема электропроводки в гараже должна учитывать все особенности помещения. Учитывается размер гаража, материал из которого он сделан, наличие смотровой ямы, погреба, верстаков, возможность работы со сваркой и другими мощными электрическими приборами. В первую очередь нужно определить тип устанавливаемой сети, однофазная или трехфазная.

Электропроводка в гараже

Если будут устанавливаться станки с трехфазным питанием, трех или двухфазная сварка, тогда конечно нужно проводить трехфазную сеть. В этом случае нагрузка должна быть распределена равномерно по трем фазам. Не забудьте о наличии заземления, если его нет, тогда его нужно сделать, хотя бы простой контур.

Все линии должны быть защищены автоматами и УЗО. Не лишне в гараже предусмотреть аварийное освещение. Ведь гаражи не имеют окон, и в случае ремонта электропроводки не очень приятно отсутствие освещения. Аварийное освещение необходимо также при длительном отсутствии электроэнергии при аварии в электросетях.

Для обогревателей нужна отдельная линия с защитой автоматом. Монтаж электропроводки в гараже своими руками ведется строго по горизонтали и вертикали. Не допускается вести кабели под углом, зигзагами. Минимальное расстояние от потолочного перекрытия не должна превышать 100 мм. В смотровой яме светильники устанавливаются с закрытыми плафонами, на напряжение 12-36 В.

Пример не сложной электрической схемы гаража

То есть питание светильников должно идти с пониженного трансформатора. Трансформатор устанавливается в электрощите на входе гаража. Расстояние до выключателей и розеток от пола выбирается такое, какое удобно хозяину и рекомендуется 150 см и 60 см соответственно. Также необходимо установить в удобном месте трехфазную розетку, для работы трехфазного устройства.

Воздушный ввод кабеля в гараж

Розетки лучше устанавливать на ток 16 А так как неизвестно какой мощности инструмент понадобится для работы. Для электропроводки в гараже своими руками лучше выбрать открытый тип монтажа электропроводки, то есть электропроводку вести снаружи стен в гофре или в кабельном канале.

В гараже открытая электропроводка обойдётся дешевле, чем скрытая (не нужны штробы) и ее легко ремонтировать.Особенно это важно для электробезопасности в металлических гаражах. Электрические щиты рекомендуется устанавливать на входе гаража

Он должен содержать все автоматы, УЗО, шины заземления.

Сечение медных проводов для освещения выбирают 1,5 мм², а для розеток 4 мм². При монтаже схемы электропроводки в гараже своими руками нужно оставлять небольшой запас проводов, кабелей на случай повторного ремонта или переделки монтажа схемы электропроводки.

Также при монтаже электропроводки в гараже не допускаются скрутки при соединении проводов (особенно алюминия с медью). Для соединения проводов имеются надежные клеммы, метод сварки и пайки, а также опрессовка гильзами. Закончив монтаж скрытой электропроводки нужно сделать ее чертеж на бумаге. Этот рисунок вам пригодится при сверлении стен, чтобы не повредить провода.

Электрощит в гараже

После монтажа схемы электропроводки в гараже своими руками рекомендуется также пригласить опытного электрика за небольшую плату для проверки и устранения не правильных соединений, прокладки электропроводки, установки автоматов. После такой ревизии вы можете быть уверены, что электропроводка в гараже прослужит вам долгие годы.

Освещение в гараже с помощью светодиодной ленты

Светодиодная лента SMD 5630 и пластиковый уголок

Светодиодные ленты — это современный и энергоэффективный способ освещения помещений площадью до 30 м2. Особенно в гаражах, где не требуется обустройство общего освещения, а нужна лишь подсветка рабочих зон.

Для контурного освещения гаража наиболее часто используют ленты типа SMD 3528 со световым потоком 5 люмен/диод. В качестве центрального освещения применяются ленты типы SMD 5630 со световым потоком 40 люмен/диод.

Технология монтажа и подключения светодиодной ленты будет состоять из следующих этапов:

Для гаража площадью до 25–30 м

Светодиодная лента приклеенная на уголок и закрепленная на балке при помощи саморезов

2 потребуется 10 метров ленты с диодами 5050. Количество диодов не менее 60 штук на ленту. Помимо этого, необходимо купить преобразователь с 220 В на 12 В мощностью 150 Вт и кабель для подключения устройства к сети.
Лента имеет самоклеящееся основание, что особенно удобно при монтаже ленты на металлические или пластиковые поверхности. В гараже можно воспользоваться пластиковым уголком, который прикручивается к кровельным балкам или бетонному потолку.

Светодиодное освещение в гараже после подключение на основе диодов 5630
Перед приклейкой ленты потребуется определить удобную длину ленты. Далее, уголок подгоняется под соответствующие размеры. После этого лента обрезается по длине и приклеивается на уголок. Перед приклейкой пластиковая поверхность обезжиривается.
Таким образом, подготавливается необходимое количество уголков с лентами. На конце ленты к контактам припаиваются провода и изолируются с помощью изоленты. Затем уголки можно крепить на балки или потолок.
Для подключения ленты к проводу используются Wago клеммники. Каждый провод вставляется в отдельное гнездо в изделии. От клеммников будет отходить провод сечение медный 2,5 мм.

Схема подключения лент к блоку питания показана на фото выше. Применять последовательное подключение лент нельзя. Если планируется монтаж RGB-лент, то необходимо использовать RGB-контроллер.

Монтаж электропроводки в гараже очень трудоёмкий процесс, требующий соответствующих знаний и умений. Прежде чем приступать к работе внимательно изучите всю имеющуюся документацию и прочтите инструктаж по технике безопасности. Если вы неуверены, что работа вам по силам, то откажитесь от задуманного и вызовите профессионального электрика.

Методы прокладки электропроводки

Как уже говорилось в этой статье, есть 2 метода прокладки электропроводки в гараже:

Скрытый.
Открытый.

В первом случае изготавливаются штробы, в которые закладывается кабель. Провода фиксируются в штробах алебастром или специальными скобами из пластика с интервалом в 300 мм. Далее монтируются также скрытым способом распределительные коробки. После проверки системы на работоспособность, производится оштукатуривание всех штроб.

Совет! Предварительно сфотографируйте прокладку всех проводов. Такие снимки вам пригодятся, если спустя время вы захотите повесить полочки или просверлить отверстие. В противном случае можно забыть, как именно прокладывались провода и пробить электропроводку.

Другой метод наружный. Он более проще и чище. Преимущественно используется в металлических или бетонных гаражах, где изготовить штробы проблематично и нереально. По стенам закрепляются специальные короба, по которым прокладывается электропроводка. Кабель помещается в специальную гофру, которая защитит его от влаги и других механических повреждений. Также необходимо использовать надежные крепления, которые позволят продолжительное время удерживать проводку в неизменном виде.

Что нужно для работы?

Подготовьте все, что только может вам понадобиться в процессе монтажа гаражной электрической проводки, а именно:

плоскогубцы;
набор отверток;
молоток;
зубило;
бокорезы;
электродрель;
изоленту;
перфоратор (нужен при работе в гараже из бетонных блоков);
крепежные элементы (шурупы, саморезы);
отвертку-индикатор.

Отдельного внимания заслуживает выбор электрического кабеля – главной составляющей рассматриваемой работы. Лучшими характеристиками отличаются медные кабели. Если нагрузка на проводку будет сравнительно небольшой, можете заменить медь алюминием.

Электрический кабель медный

Дополнительно купите светильники, розетки, всевозможные выключатели, трансформаторы, защитные короба, гофрированные конструкции, переходники в требуемом количестве.

Внутренняя проводка

Если на момент строительства гаража в нём сразу делалась скрытая проводка, то вы вполне можете воспользоваться ею, лишь усовершенствовав согласно своей схеме. Если таковой нет, то время своё не тратьте, стены не штробите, выполняйте разводку открытым способом.

Кабель выбирайте с медными жилами и оболочкой из негорючих материалов, подойдёт марка ВВГнг, прокладывайте его в кабель-каналах, гофре или металлических трубах.

Однофазная проводка

Однофазная электропроводка в гараже своими руками выполняется просто, схема выглядит примерно так:

На распределительный щиток приходит вводной кабель и подключается к входным контактам общего автомата. Для однофазного электроснабжения 220 В достаточно двух- или трёхжильного провода, а автомат лучше всего подойдёт двухполюсный, на номинальный ток 25 А или 32 А.
После него монтируется счётчик электрической энергии, к которому подключаются фазный и нулевой провод.
После счётчика ноль идёт к нулевой шинке, а фаза на отходящие однополюсные автоматы.
К нулевой шинке подсоединяются все нули дифференциальных автоматов и УЗО.
Через однополюсные автоматы запитано освещение, через дифференциальные – розетки.

Как правило, вся электрика в обычном гараже состоит из двух-трёх автоматов для освещения (помещение самого гаража, яма, погреб) и двух дифференциальных автоматов для розеточных групп. Имейте в виду, что дифференциальные автоматы можно заменить устройствами защитного отключения (УЗО) в связке с обыкновенными автоматическими выключателями.

Трёхфазная проводка

Очень многие владельцы гаражей не просто ставят в нём на хранение автомобиль и изредка занимаются им, но и выполняют различные работы на специальном электрооборудовании. В этом случае разводка электропроводки в гараже понадобится трёхфазная (380 В). При таком варианте электричество на распределительный щиток подаётся четырёх- или пятижильным вводным кабелем.

Жилы проведённой в гараж линии подключаются к трёхфазному вводному автомату, после него в схеме идёт счётчик электроэнергии, затем ещё один общий автомат трёхфазного исполнения.

Для подключения однофазных автоматов освещения берите одну фазу с общего автомата. Только равномерно распределяйте нагрузку, не цепляйте все однополюсные автоматы на одну фазу. Для этой коммутации вам достаточно будет двух- или трёхжильного провода (одна жила – защитное заземление).

Линию 380 В для подключения трёхфазных электрических приборов выполняйте четырёх- или пятижильным проводником (здесь пятая жила будет для защитного заземления).

Наглядно про монтаж электричества в гараже на видео

Помните! На время, когда в гаражном помещении не находятся люди, электропитание необходимо отключать. Этого требует техника пожарной безопасности.

Вкратце рассказали вам, как сделать проводку в гараже своими руками. Как видите, это не дом и не баня, здесь всё гораздо проще, можно осилить и самому без помощи профессионалов. Хотя, если ваш гараж, находится в кооперативном массиве, будьте уверены, там помощники найдутся.

Дифференциальные автоматы

Предназначены для автоматического отключения электроснабжения в случае перегрузки для защиты от возгорания. Также позволяют быстро отключить электропитание при необходимости доработки электропроводки. Принято разделять помещение на группы потребителей, для каждой из которых устанавливается свой автомат. Как минимум устанавливают по одному автомату на освещение и розеточную группу.

Если потребителей много, и соответственно имеется несколько розеточных групп, для каждой из них устанавливают отдельный автомат. Номинал автомата определяют исходя из максимальной нагрузки и сечения провода.

Какой провод использовать для заземления: расчет параметров, маркировка и назначение различных типов проводов (видео инструкция + 150 фото)
Силовой кабель марки АСБ — характеристики, классификация и рейтинг лучших производителей. 115 фото и видео инструкция по выбору
Ретро проводка в деревянном доме: расчет параметров, проектирование, монтаж и подбор винтажных элементов. 165 фото стильных идей

Составление схемы

По закону частному лицу государство гарантирует упрощенное подключение к электричеству жилища при условии, что его электросеть будет потреблять не более 15 кВт мощности. Если в планах нет применения теплого пола или мощного бойлера на электропитании, то этих киловатт в большинстве случаев хватает с избытком. Можно даже использовать скважинные насосы и маломощный слесарный станок в гараже.

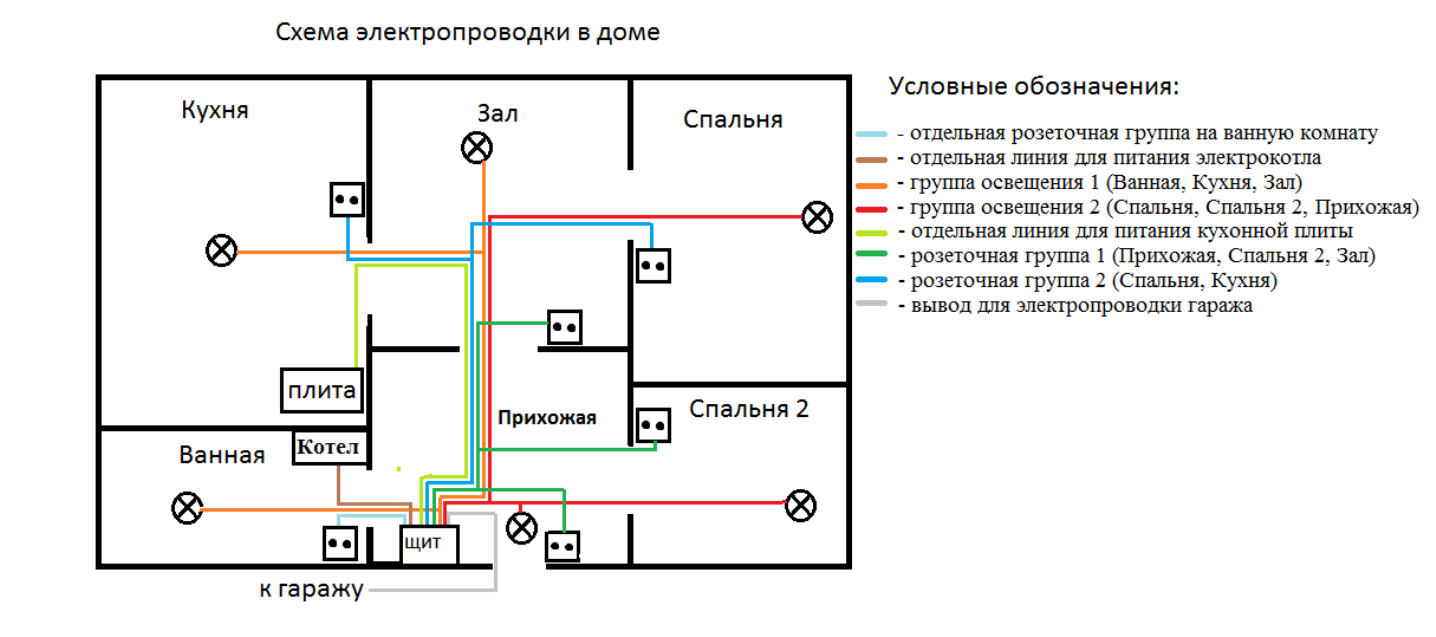

Типичная схема электропроводки в доме

Упрощенный порядок электрификации дома предполагает:

подачу документов на подсоединение к сетям с указанием планируемой к потреблению мощности;
получение техусловий (сколько киловатт в итоге выдадут и с какого столба);
подготовка и согласование электропроекта коттеджа (при необходимости);
выполнение монтажа проводки и электрооборудования;
получение актов о соответствии внутридомовой электроэнергетической системы проекту и ввода ее в эксплуатацию;
подписание договора электроснабжения со снабжающей компанией.

А что происходит в доме – это проблемы его хозяина. При этом всю нужную документацию по проводам от трансформатора до вводного шкафа они готовят сами.

Однако многие поставщики электричества продолжают при выполнении подключения привычно по-старому требовать проект электроснабжения коттеджа. В этом документе указывается схема электропроводки дома с обозначением месторасположения всех розеток, выключателей и приборов освещения. В любом случае его рекомендуется делать, чтобы четко понимать план разводки проводов по зданию и их необходимый метраж.
