Схема разводки и монтаж электропроводки на кухне

Подготовка к проведению работ

Проводка на кухне требует обязательного составления проекта. Для того, чтобы он был корректен, обязательно нужно определить, какую технику планируется разместить в этом помещении:

  • Электрическая плита (варочная панель, духовой шкаф);
  • Холодильник;
  • Посудомоечная машина;
  • Микроволновая печь;
  • Вытяжка;
  • Электрочайник;
  • Тостер, бутербродница;
  • Мультиварка, аэрогриль;
  • Кухонный комбайн, миксер;
  • Кофемашина и так далее.

На кухне также часто решают расположить телевизор и стиральную машину – и для каждой единицы техники нужна своя розетка.

Совет: следует приобретать розетки с запасом и тщательно продумать расположение техники, чтобы потом не путаться в проводах.

Но просто посчитать технику для составления проекта электропроводки будет недостаточно. Далее работы проводятся по такому алгоритму:

  1. Определяется тип сети, приходящей в квартиру. В случае однофазной суммарная мощность будет весьма ограничена, в случае трехфазной, проводка на кухне может создаваться с ощутимым запасом мощности. Как правило, трехфазная проводка в тех помещениях, где устанавливается электрическая печь.
  2. Рассчитывается суммарная мощность кухонных приборов – для каждого прибора берется номинальная мощность, указанная в техническом паспорте. Должно получиться значение в пределах 8-15 кВт (при одновременном включении всех устройств). Конечно, на практике все приборы редко включаются одномоментно, но правильно будет, если проводка создается с запасом мощности.

  1. Выбирается кабель для создания электропроводки. Здесь лучше воспользоваться справочными данными или поручить работу специалисту. Что же касается общих рекомендаций, то они таковы: чем выше суммарная мощность прибора, тем толще должен быть электрический кабель. Например, при общей мощности 11 кВт потребуется медный провод с 6-миллиметровым сечением, а для мощности 15 кВт нужно сечение 10 мм.

Есть и другие рекомендации по выбору кабеля для электропроводки на кухне:

  • ВВГ-5х6 – пятижильный с сечением 6 кв. мм необходим для домов с трехфазным питанием и соединяет щиток освещения с основным;
  • ВВГ-2х6 необходимо для соединения щитков в домах с 2-фазным питанием;
  • ВВГ-3х2,5 применяется для стандартной разводки электропроводки от щитка до распределительных коробок, а потом – до розеток;
  • ВВГ-3х1,5 прокладывается от распределительных коробок до осветительных приборов;
  • ВВГ-3х4 – для электроплит.

Гостиная или зал

Переходим к следующей жилой комнате. Сразу при входе в зал монтируется выключатель. Располагайте его с обратной стороны от той, куда открывается дверь.

Высота установки – 90см.

На той стороне, где у вас будет стоять мебель, заложите кабель питания и подрозетник для подключения подсветки. Ни одна современная “стенка” без нее не обходится.

Чаще всего ее делают светодиодной лентой, а от этого самого кабеля запитывают блок питания 12/24В. Включение выключение подсветки осуществляется миниатюрными бесконтактными инфракрасными выключателями.

Там же монтируйте блок из двух розеток для подключения переносных приборов.

Обычно в углу такой жилой комнаты планируется учебно-рабочее место с компьютером и письменным столиком.

Какие электроточки лучше всего вывести здесь? Для компьютера и монитора требуется минимум 3 розетки и отдельный вывод под витую пару. Этот блок размещается под столом.

Над столом монтируется еще один блок из 4-х розеток:

для ноутбука

настольной лампы

USB Хаба

любой другой компьютерно-зависимой техники

Не забывайте про откосы в окнах. Очень удобно сидя за столом, отключать общий свет на потолке, при этом не возвращаясь к входной двери комнаты, а просто щелкнув соответствующий выключатель под рукой в откосе.

Таким образом выключатель света на входе и в откосе должны быть проходными. Плюс в этом же блоке с выключателем, обязательно размещают еще одну розетку.

Она чаще всего используется для подзарядки смартфонов.

В диванной зоне ставится блок из трех электроточек. Во-первых, два выключателя.

Они отвечают за два источника света, расположенных на стене по краям дивана.

Запомните раз и навсегда, над диваном нельзя устанавливать один светильник. Иначе вечером при просмотре телевизора, вы будете видеть не экран, а отражающуюся в нем лампочку.

И этот огонек вас будет прилично раздражать.

Кстати, чтобы сделать из обычных светильников маломощные, можете установить вместо двух обычных выключателей диммеры. Правда будьте внимательны с выбором моделей, не все они идеально подходят для светодиодных источников света.

Третий выключатель в этом блоке, опять же должен быть проходным. Он отвечает за основной свет.

Не будете же вы каждый раз вставать с дивана и идти к двери, дабы выключить люстру перед просмотром телевизора. Таким образом все три выключателя:

на входе в гостиную

над диваном

в откосе окна

должны быть связаны между собой. Как можно сделать подключение по такой схеме, подробно разъясняется в статье ниже.

Зона телевизора.

Здесь устанавливается блок из двух розеток, TV кабеля и интернет розетка.

Последний пункт обязателен, так как все современные телевизоры самостоятельно умеют выходить в интернет.

Еще один угол комнаты, противоположный от компьютерного стола, обычно отводится хозяйкой дома под макияжную зону. В этом месте монтируете две розетки под фен, плойку и другие женские приборы для наведения красоты.

Здесь же присутствует отдельный выключатель, который отвечает за подсветку этой самой макияжной зоны.

Последний кабель, который протягивается в штробах в гостиной – это питание под кондиционер. Не все его изначально устанавливают, но если в планах он присутствует, то не забывайте про эту электроточку.

Подключается он чаще всего отдельным контуром, непосредственно от электрощитка.

Подведем итог по гостиной. Для почти идеальной электрики в этой комнате вам потребуется:

10 розеток

3 проходных выключателя

3 обычных выключателя

2 интернет розетки под витую пару

1 TV розетка

Как правильно расположить розетки на кухне

После того, как точно определено необходимое количество разъемов, строят подробную схему с указанием всех отступов и размеров:

  1. Замеряем высоту, ширину и длину кухни.
  2. Схематически чертим каждую из стен, Должно получиться то, что в черчении называют «вид спереди».
  3. Дополняем чертеж схематическим изображением мебели и бытовой техники. При этом размер и масштаб строго соблюдаем.
  4. Отмечаем расположение электророзеток, сверяясь с планом, на котором определяли их количество.

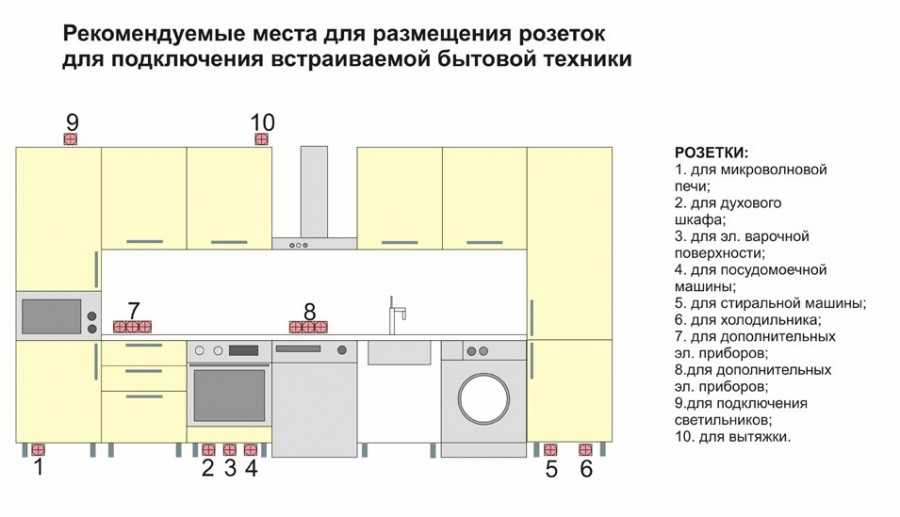

Выстраивая схему размещения розеток на кухне с размерами и расстояниями, обязательно учитываем особенности их расположения и назначения. Разберемся с основными нюансами подключения.

Холодильник

Производители агрегатов рекомендуют запитывать их снизу, чтобы разъем не был заметен. Это хорошо для оборудования, которое не планируется часто отключать.

Instagram jatijudesign

Для оборудования, к вилке которого не требуется постоянный доступ розеточный блок устанавливается на высоте порядка 10 см от пола или выше. Если свободный доступ необходим, оптимально смонтировать конструкцию в районе рабочей зоны.

Вытяжка

Оборудование подключают на высоте 1,8-2,1 м от пола. Проще всего сделать это без вилки, подсоединив выведенный кабель непосредственно к устройству. Это оптимальный вариант для недорогих моделей. Однако так можно сделать не всегда. К примеру, срезать вилку с дорогостоящей техники не нужно. В этом случае гарантия будет потеряна, что очень нежелательно.

Духовой шкаф и варочная панель

Мощные варочные панели подключаются через специальную силовую электророзетку. Возможен вариант, когда вывод кабеля соединяется напрямую с контактными клеммами панели. Духовки, в отличие от них, не нуждаются в специальном оборудовании. Оптимально устанавливать разъемы для подключения в соседнюю тумбу гарнитура. При условии, что она имеет распашную дверцу. Если это невозможно, размещают блок снизу, на небольшом расстоянии от пола.

Посудомойка и стиральная машина

Правила запрещают устанавливать электророзетки за корпусом этой техники. Ее работа связана с использованием воды, что при утечке может создать серьезную аварийную ситуацию. Лучше всего установить электротехнический блок во влагозащищенном корпусе слева/справа от агрегата. Если есть такая возможность, можно спрятать его в мебельной тумбе.

Рабочая зона

Характеризуется наличием большого количества разъемов. Их должно быть как минимум по два с каждого края стены. Высота розеток над столешницей на кухне может быть любой, но не ниже, чем 10-25 см от покрытия. Нужно так разместить блоки, чтобы они были максимально защищены от влаги и раскаленных капель готовящейся пищи. Для размещения в непосредственной близости от мойки либо плиты лучше выбирать изделия в корпусах с повышенной защитой.

Кухонный фартук выполняет не только защитную, но и декоративную функцию, и большое количество электророзеток может испортить его внешний вид. Поэтому можно подобрать скрытые модели, которые функциональны и незаметны.

Instagram kuxdvor

Популярные типы розеток для кухни

Правильное планирование, размещение электрических точек, соблюдение должным образом всех требований при монтаже позволит создать функциональное помещение. Внешний вид кухонного пространства может подчеркнуть грамотный выбор соответствующего типа розеток. Производители предлагают много вариантов, среди которых можно выделить модели следующих видов:

  • Накладные. Монтаж и демонтаж производится с минимальными затратами времени и средств. Лучший вариант при установке новых мощных электроприборов, когда не хватает имеющихся мощностей, а полный ремонт делать нецелесообразно. Не пользуются популярностью, портят общий вид кухонного гарнитура, иногда создают помехи в процессе работы.
  • Угловые. Очень удобный вариант. Предназначены для установки на стыке двух поверхностей, стены и кухонного шкафчика, столешницы. Изделия имеют элегантный, оригинальный дизайн. Изготавливаются в основном из пластика, выпускаются как одинарные, так и модульные модели.

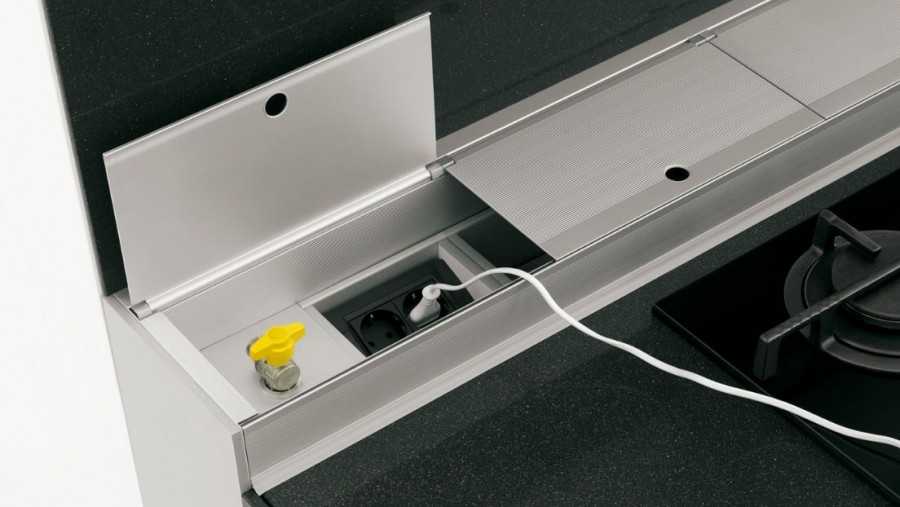

  • Выдвижные. Характеризуются эстетическими качествами. Производятся блоками, имеют дополнительные выходы для зарядки, подключения разных аксессуаров. В зависимости от расположения конструкции делятся на горизонтальные, вертикальные. Удобны в использовании. Встраивать можно в столешницы, стены, даже пол. При необходимости подключить механизм, достаточно нажать на крышку корпуса, после чего плавно выдвигается блок. Из недостатков можно выделить неудобство подключения боковых вилок к перпендикулярным относительно пола установкам.
  • Скрытые (встраиваемые). Позволяют обезопасить рабочее место. Располагаются в шкафчиках, ящиках, столешнице. Экономят пространство. Используются как дополнительные точки. Делятся на одинарные и двойные (на практике применяются редко) модели.

Правила и схема расположения розеток

Определите, сколько бытовых приборов там будет или могут появиться в ближайшем будущем. Затем уточните и запишите мощность каждого и особенности подключения, если такие есть. Примерные показатели мощности:

  • Крупной техники:
    • электрическая духовка – от 2500 Вт;
    • варочная поверхность – 1000-1500 Вт;
    • посудомоечная машина – от 1000 Вт;
    • стиральная машина – от 1500 Вт;
    • водонагреватель – от 1500 Вт;
    • холодильник – 200-1000 Вт;
    • морозильная камера – 300 Вт.
  • Мелкой кухонной техники:
    • микроволновая печь – от 800 Вт;
    • чайник электрический – от 500 Вт;
    • блендер – до 300 Вт;
    • кухонный комбайн – 1200-1500 Вт;
    • кофеварка – от 900 Вт.
  • Дополнительной техники, которая может присутствовать на кухне:
    • телевизор – 200-330 Вт;
    • ноутбук – 50-75 Вт.

Размещение розеток подчиняется определенным правилам для предотвращения ситуаций, которые могут повлечь неприятные последствия:

Особое внимание обратите на то, что суммарная мощность включенных в розетку приборов не должна быть выше допустимой. Например, в одну розетку нельзя подключать одновременно чайник и печь СВЧ

Мощность приборов можно уточнить в технических паспортах к ним.
Необходимо завести на кухню столько линий, питающих розетки, чтобы с двукратным запасом хватило на все приборы. Это значит, что кухню условно нужно разделить на части с расположением приборов, затем разбить полученную мощность на розеточные группы в этих частях и умножить на два в каждой полученной группе.
На электроприборы с большой мощностью (крупная бытовая техника, электроплиты и т. п.) лучше завести отдельные линии с подходящим сечением, медные и через защитную автоматику. Для удобства лучше подписать каждый автомат в электрощитке.
Приборы, имеющие металлический корпус, требуют заземления. Поэтому розетки для них должны подключаться через дифференциальный автоматический выключатель или УЗО (устройство защитного отключения).
Устанавливать розетки прямо за встраиваемыми электрическими духовыми шкафами, холодильниками, вытяжками запрещается, они должны быть расположены сбоку на расстоянии примерно 20 см.

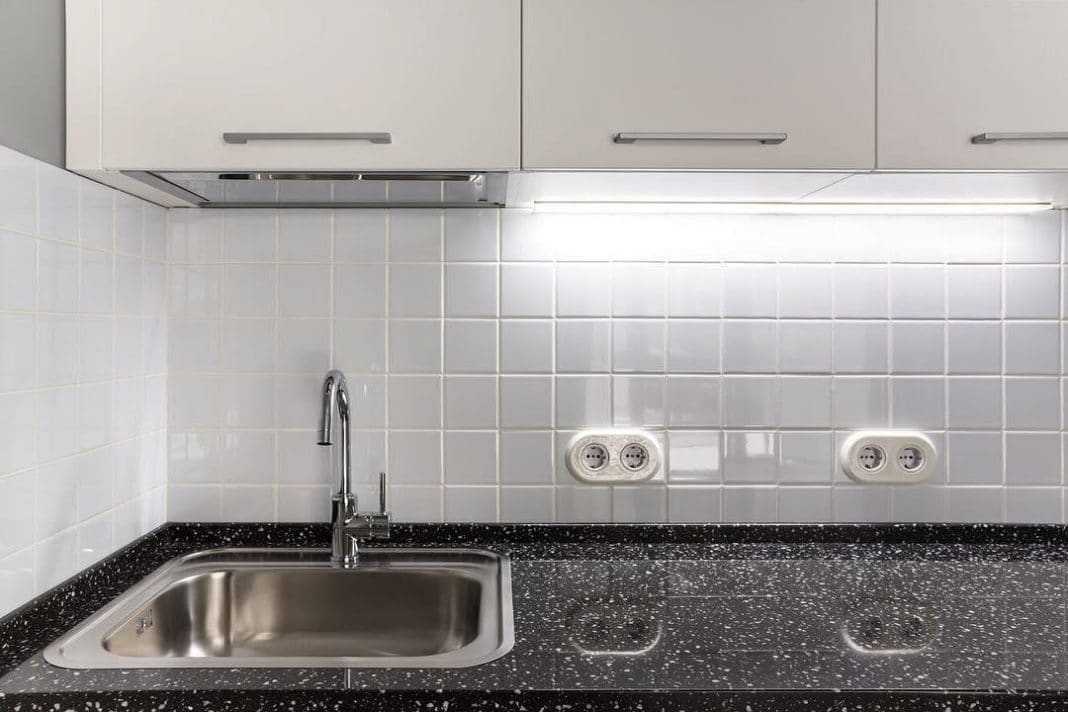

Над столешницей розетки устанавливаются, отступив вверх 10-15 см. Следует строго соблюдать условия, исключающие попадание на них влаги и брызг жира. Запрещается монтаж над мойкой и плитой. При установке розеток в близости труб, обращайте внимание, чтобы они имели крышки и резиновые уплотнители, которые уберегут их от влаги в случае прорыва.

Производители указывают на упаковках к розеткам, на какую мощность они рассчитаны, эти цифры следует учитывать при покупке. Выпускают варианты в 10 ампер, что соответствует 2,2 кВт, и 16 ампер – 3,5 кВт.

Предварительно составляют схему расположения розеток. Этому пункту должна уделяться большая часть внимания

Важность этапа заключается в том, что от того, насколько точно и удачно составлена схема, будет зависеть удобство пользования бытовыми приборами на кухне, безопасность и эстетика помещения

Размещение розеток следует строго вычертить на плане кухни и отметить, как будут к ним проведены электрические линии.

Не забывайте о дизайне помещения, они не должны портить общий вид. Если розетки для крупной бытовой техники, как правило, не видно за кухонным фартуком, то расположенные над столешницей они могут придать интересный вид или испортить его.

В современной кухне часто делается выбор в пользу выдвижных вариантов, они скрыты в рабочей поверхности, не меняя ее эстетику, и появляются, когда необходимы. Из плюсов еще следует отметить, что они просты в монтаже, часто можно заказать установку при изготовлении кухонного гарнитура.

Ванная и туалет

Осталось пройтись по ванной комнате. Как правило, в этом помещении обязательно ставится вентилятор на вытяжку.

Выключатель под нее можете смонтировать на стене, недалеко от унитаза.

В допустимой близости от раковины, с соблюдением минимальных расстояний для мокрой зоны, устанавливаете блок с выключателем для подсветки зеркала и одну розетку.

Замечу, что розетки здесь должны быть не простые.

Ну и еще один выключатель монтируется при входе в саму ванную, для управления основным светом в этой комнате.

Выполнив электрику по вышеприведенным рекомендациям, и установив в своей двушке такое количество электроточек как указано в статье, вы получите хорошо освещенную, безопасную, удобную и эргономичную квартиру, в которой не придется через несколько лет опять штробить стены и прокладывать новые кабели и провода.

https://youtube.com/watch?v=JrClDJb8WTM%3F

Источник — Zems.pro

Проводка своими руками – основные этапы монтажа

Разводка своими руками выполняется только по созданному заранее проекту и после того, как все необходимые материалы будут приобретены.

Проводка создается в такой последовательности:

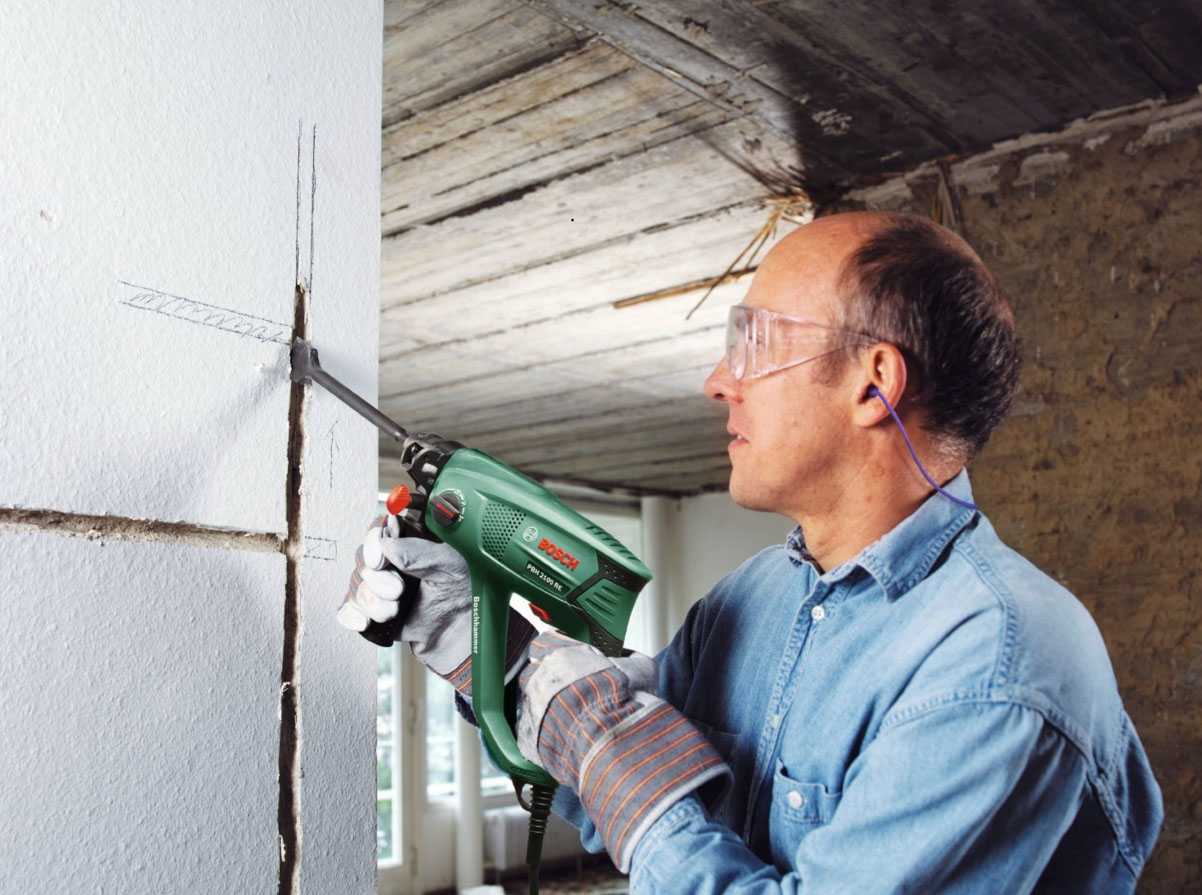

  1. Штроблируют стены – для того, чтобы провода скрывались внутри стены и маскировались финишной отделкой. Для этого потребуется бур, специальный штроборез или долото. Перед созданием штроб выполняют разметку, обозначая на стенах те места, где будет проходить проводка. Длина штроб должна быть минимальной. Если есть необходимость сделать поворот, то его выполняют под 90°;

Важно! При штроблении обязательно использовать очки и респиратор для защиты

Необходимые штробы выполняются по разметке, а после этого закладываются гнезда под подрозетники или встраиваемые розетки. Если же планируется установка розеток в столешницу, то гнезда не выполняются;
Укладка проводов в штробы осуществляется с использованием гофротруб. Для этого каждые 30 см просверливают отверстия в штробе – с их помощью будет закрепляться гофра на дюбель-скобы. После того, как проводка будет закончена и все провода уложены, штробы замазывают раствором;
Проводка подразумевает установку розеток и выключателей – это уже завершающий этап работ. В заранее подготовленные углубления устанавливаются подрозетники из пластика. В них выводятся провода, куда затем и будут подключаться выключатели и розетки. Подрозетник выравнивается по уровню и надежно фиксируется в стене с помощью винтов и раствора

Важно! Монтаж розеток проводят только по завершению отделочных работ (даже если розетки встраиваемые): выходящие из стен провода подключают к клеммам, затем механизм фиксируется в подрозетнике, а после – надеваются пластиковые накладки;

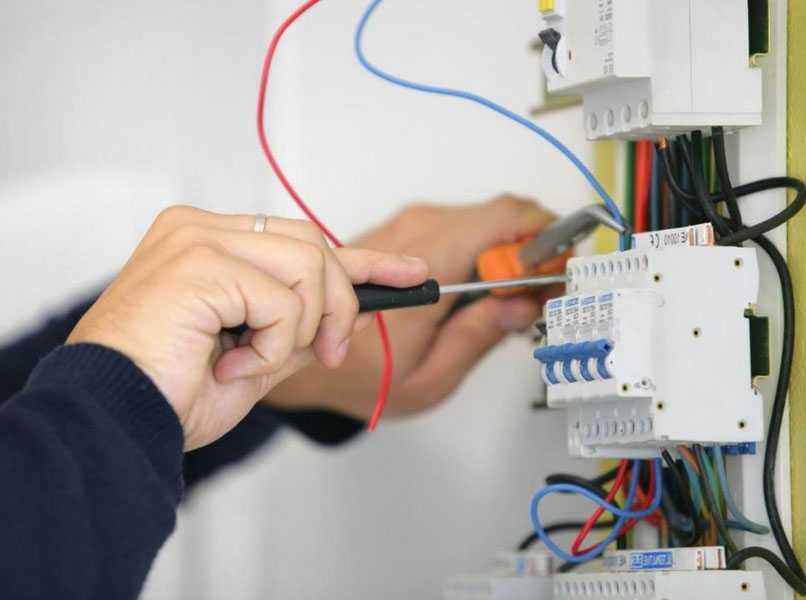

На последнем этапе проводка подключается к сети. Провода от розеток, точек освещения и выключателей в распределительной коробке присоединяются к основному проводу

Все соединения обязательно изолируются – для этого используют СИЗы или изоленту.

Создание проводки на кухне своими руками требует специальных знаний и навыков, поскольку работы с электроподключениями считаются опасными. Кстати, на кухне допустимо и создание открытой, то есть наружной проводки. Этот способ подразумевает использование защитных коробов, в которые и будут прокладываться провода. Использование коробов целесообразно в том случае, если возникла необходимость замены проводки в уже отремонтированном помещении.

https://youtube.com/watch?v=Y6tJ_hbOklE

  • Как расположить розетки на кухне: пошаговая инструкция
  • Базовые правила подключения кухонной техники к электросети
  • Светодиодная подсветка для кухни от А до Я

Важно к важному

Сборный тип двойных розеток немного сложнее установить.

Если в качестве звукоизоляционного материала перегородки используется пенопласт или другой легкоплавкий горючий материал — толщину сечения проводки следует увеличивать в полтора раза. Главное, попытайтесь разобраться в этой самой простой схеме.

Для фиксации понадобиться специальная коробка, для установки в неё устройства.

После служения необходимо заизолировать контакты, обмотав их специальной ПВХ-лентой. Если светильник, который включает выключатель, расположен рядом с местом установки выключателя, то можно нулевой и защитный вывод от розетки подключить непосредственно к светильнику. Затем на полтора см очищаются от изоляции. Некоторые советы Важные нюансы При монтаже розеток и выключателей следует придерживаться некоторых правил по установке.

Конструктивные особенности прибора

Подготовленные подрозетники и выведенные провода Особенности установки розетки в кирпичную стену Кирпичная кладка имеет свои особенности. Для этого существует комплекс требований, включающий в себя основные моменты, которые обязательно учитываются при монтаже.

Самое главное, чтобы они друг другу не мешали. Она составляет от 15 до 20 см. По застывании припоя в раструб колпачка выдавливают силикон. От этого в конечном счете зависит вся сложность работ.

Правила безопасности и соединения проводников, выбор сечения кабеля

Обычно они идут наборами кругов с различным диаметром. Делать нужно именно в такой последовательности. При помощи ножа необходимо равномерно снять зачистить изоляцию с каждого конца провода, на 3 — 4 см. Накладные розетки и особенности их монтажа Если розетка нужна, но нет возможности утопить ее в стену — используют накладные конструкции.

Для внутренней проводки важно прокладывать кабель в гофре, чтобы он не был подвержен динамическим изменениям в здании если здание проседает или его поведет. От качества материалов будет зависеть долговечность конструкции, а от инструментов — насколько легко можно будет собрать всё вместе

Негласно минимальной считается высота в 25 см; при меньшей резко возрастает вероятность аварии во время влажной уборки. Без гофр, если поведет стену, жилу может порвать, что приведёт к замыканию и не рабочему состоянию розетки и выключателей.
Как подключить розетки. Схема подключения трёх и более розеток.

Штробим стены

После того, как с этапом планирования покончено, кабели, розетки и прочие элементы приобретены остается начать прокладывать по кухне провода. Это несложно и выполнить самостоятельно вполне по силам, главное, чтобы для проделывания штроб у вас нашелся подходящий перфоратор. В классической кухне провода прокладываются в стенах скрытым способом, а потом они накрываются финишной отделкой. Те самые каналы для проводки, называемые штробы, прокладываются перфоратором со специальной насадкой.

Штробить стену необходимо для прокладки проводов

При проведении этих мероприятий требуется учитывать такие факторы:

  • Проделывание в стенах штроб для проводки процедура, сложная и занимающая массу времени. У специалистов для этого присутствует так называемый штроборез, но для повседневного жителя подойдет и перфоратор;
  • Перед тем, как начать делать канала на стены наноситься схема разводки электропроводки. При этом делайте ее такой, чтобы расходовать минимум кабеля и делать штробы небольшой длины;
  • Желательно прокладывать штробы ровно, с параллельными линиями и поворотами в 90 градусов. Этот вариант эстетичен, да и к тому же вы сразу вспомните где у вас провода, когда решите повесить на стену полку для книг или картину. Ведь если попасть сверлом в кабель, то короткое замыкание вам обеспечено;
  • Штробы выполняйте строго по выделенной разметке, чтобы в будущем не путаться и не прокладывать что-то заново. Тем же перфоратором выделяйте места, под размещение розеток и выключателей.

Работать таким образом вы будете дольше, но зато денег сэкономите. Не забудьте и про средства индивидуальной защиты – очки и респиратор обязательно одевайте.

Основные принципы размещения кухонных розеток

Не стоит игнорировать следующие правила.

  • В приборах, состоящих из ряда гнезд, имеется разрешенная единая мощность. Данный коэффициент обязателен при подборе техники. Приборы, потребляющие много электричества, не подсоединяйте к одной розетке.
  • Чтобы правильно провести проводку, кухня делится на зоны. Для обеспечения безопасности единая вычисленная мощь удваивается с целью формирования рационального резерва.
  • Технику, имеющую металлический корпус, заземляйте и подключайте к автоматическим выключателям, а также УЗО. Электророзетки для габаритных приборов располагаются в двадцати сантиметрах сбоку от них.
  • Если розетка располагается в рабочей зоне, ее устанавливают в месте, где нет жидкости и брызг жира.
  • Если около электроточек проходят жилищные коммуникации, применяйте при установке уплотнители из резины, а приборы используйте с крышками. Это не допустит замыкания, если возникнет аварийная ситуация.

Максимальная мощность, когда одновременно включено несколько токоприемников, в обычной квартире, как правило, не превышает 7кВт.

Чтобы правильно рассчитать число рабочей техники, необходимо разбираться в маркировке техники. Если имеется надпись 10А, подключается техника мощностью 2,2 кВт, а если 16А, то 3,5 кВт.

Первоначально высчитывается мощность всех электроприборов, которые будут стоять на кухне.

Правила размещения розеток

Никаких специальных нормативных документов по расположению электрических розеток в жилых домах не существует. В ПУЭ есть только одно требование по поводу размещения электророзеток на кухне: минимальное расстояние от штепсельных розеток и выключателей до газопроводов должно быть не менее 0,5 метра. Поэтому в газифицированных домах необходимо придерживаться этого правила.

Требования СП для кухонь в жилых домах:

  • допускается установка сдвоенных розеток на ток 16 А;
  • нельзя размещать розетки над мойками и под ними.

Все остальные параметры размещения электророзеток не нормируются, их определяют индивидуально для каждого конкретного случая. Для этого необходимо заранее определиться с выбором кухонного гарнитура и перечнем используемой бытовой техники.

Возьмите план помещения кухни, нанесите на него контуры кухонных шкафов и продумайте места расположения стационарных бытовых приборов: микроволновой печи, электрочайника, кофемашины и др. От того, насколько тщательно вы все продумаете, зависит дальнейшая функциональность вашей кухни.

При планировании кухни-острова намечают направление прокладки питающего кабеля под напольным покрытием и место расположения основной питающей электророзетки. В нее подключают встраиваемый розеточный блок, о котором речь пойдет ниже. Блоки могут встраиваться как в столешницу острова, так и в боковые стенки его шкафов.

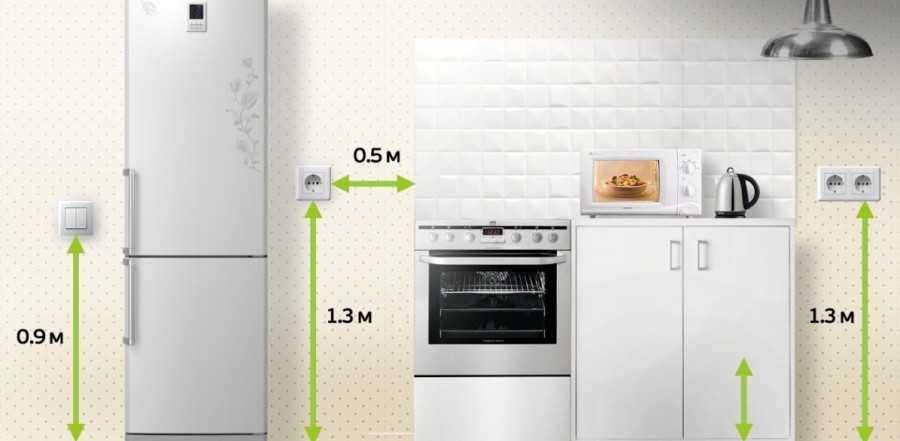

Высота от пола до розеток на кухне зависит от конструктивных особенностей бытовой техники и уровня столешницы. Ниже будут приведены цифры для стандартной высоты столешницы – 850 мм от уровня пола. При других вариантах – нужна корректировка.

Расположение по вертикали

Есть три основных уровня расположения розеток на кухне:

  • первый – на высоте 20-30 см от уровня пола (для варочной панели и напольной бытовой техники: духового шкафа, посудомоечной и стиральной машины, холодильника, пылесоса и др.);
  • второй – на высоте 10-15 см от уровня столешницы (для настольных бытовых приборов: электрочайника, кофемашины, микроволновой печи, мультиварки, тостера и др.);
  • третий – на высоте 2,1-2,3 м от уровня пола (для вытяжки, водоподогревателя и других навесных приборов).

Устанавливать розетки на высоте ниже 20 см от уровня пола – неудобно и не имеет смысла. Располагать их выше 15 см от уровня столешницы – не эстетично. Именно на этой высоте они «не бросаются в глаза», а подключенные к ним провода бытовых приборов ложатся вдоль плинтуса столешницы, становясь незаметными.

Если розетки разместить ниже 10 см от уровня столешницы – некоторые штепсельные вилки могут не поместиться по высоте и их придется вставлять «вверх ногами».

Расположение по горизонтали

Электророзетки для встраиваемой напольной бытовой техники устанавливают за ее корпусом. Это обусловлено конструкцией приборов и удобством обслуживания мест подключения. Иначе установленные разъемы будут мешать выдвижным ящикам в соседних шкафах.

С эстетической точки зрения розетку для холодильника или купольной вытяжки также размещают скрытно — позади прибора. Для вытяжки – на 10-20 см выше ее купола, с тем расчетом, чтобы накладной короб вытяжки закрыл место подключения.

Электророзетку для пылесоса размещают в любом доступном месте, обычно рядом с дверным проемом.

Розетки для настольной бытовой техники объединяют в блоки, в которые могут входить выключатели местного освещения, розетки для кабельного ТВ и др. Блоки располагают не только горизонтально, но и вертикально (угловые). Есть специальные выдвижные блоки розеток, встраиваемые в поверхность столешницы или мебели.

Почему важно правильно спроектировать количество и расположение розеток на кухне

Перед тем как делать электропроводку, сформируйте модель вашего гарнитура, а затем, ориентируясь на него, создайте схему расположения розеток. Перед составлением макета обязательна консультация стилиста либо продавца магазина, где вы собираетесь приобрести кухню. Это делается по той причине, что эксперты знают о всех нюансах, которые могут возникнуть при монтаже кухонного гарнитура. Их не могут предусмотреть электрики и обычные покупатели.

Электропроводка на кухне должна выполняться самостоятельной группой, а еще лучше несколькими группами.

Еще лучше, если при составлении схемы размещения розеток вы проконсультируетесь с электриком, который внесет корректировки в схему, если имеются погрешности, учитывая условия технической защищенности и другие общепризнанные нормы. В случае если такая возможность отсутствует, можете сами составить схему, придерживаясь существующих правил проектирования электроприборов в помещениях.

Перед работами вам придется составить небольшой проект или схему.

Расположение розеток на кухне

Если вы хотите удобное пространство, заранее спланируйте кухонные розетки. Не отказывайтесь от большого количества этих элементов, чтобы ограничить их влияние на расположение. На кухне комфорт – это самое главное, и в настоящее время розетки и выключатели настолько эстетичны, что не нарушат уютный декор дома.

Заранее спланируйте места, где будут стоять не только самые большие приборы, но и мелкая бытовая техника, например, микроволновая печь, кофеварка, электрический чайник. Также не забудьте выбрать место прямо над столешницей, где вы будете подключать небольшие приборы – блендер, миксер или вафельницу. Планируя расположение розеток на кухне, сгруппируйте их по нескольким параметрам- это облегчит установку и сделает внешний вид кухни более эстетичным.

Не забудьте использовать несколько электрических цепей – благодаря этому в случае выхода из строя одной из них остальные не пострадают. Позаботьтесь об отдельной цепи для портативных устройств, то есть устройств, которые вы используете время от времени и они не подключены все время. Для устройств большой мощности требуется отдельный источник питания – посудомоечная машина, плита, духовка.

Еще одна проблема, о которой вам нужно подумать – это расположение разъемов для подключения больших бытовых приборов. Если устройства встроены, источник питания может находиться в следующем шкафу. Оборудование стоит свободно? Установите электрические розетки на кухне на 30 сантиметров над полом – как для холодильника, так и для посудомоечной машины.

Является ли розетка за холодильником хорошей идеей? Конечно, элемент, спрятанный за устройством, не повлияет на внешний вид помещения, но слишком глубоко расположенный будет затруднять извлечение штепселя – каждый раз будет необходимо перемещать оборудование. Вы можете установить розетку на высоте 100 сантиметров рядом с холодильником. Это не будет бросаться в глаза, и в то же время позволит вам отключить устройство, например, во время поломки.

Размещение розеток на кухне – о чем нужно заботиться?

  • Позаботьтесь об удобстве, выбирая большое количество розеток,
  • Планируйте места, где будут стоять устройства,
  • Берегите розетки, предназначенные для подключения мелкой бытовой техники,
  • Помните, что для правильной работы установки необходимо несколько электрических цепей,
  • Розетка за холодильником не очень хорошая идея, поэтому располагайте ее прямо рядом с прибором на высоте около 100 сантиметров от пола.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Электрошок
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.
