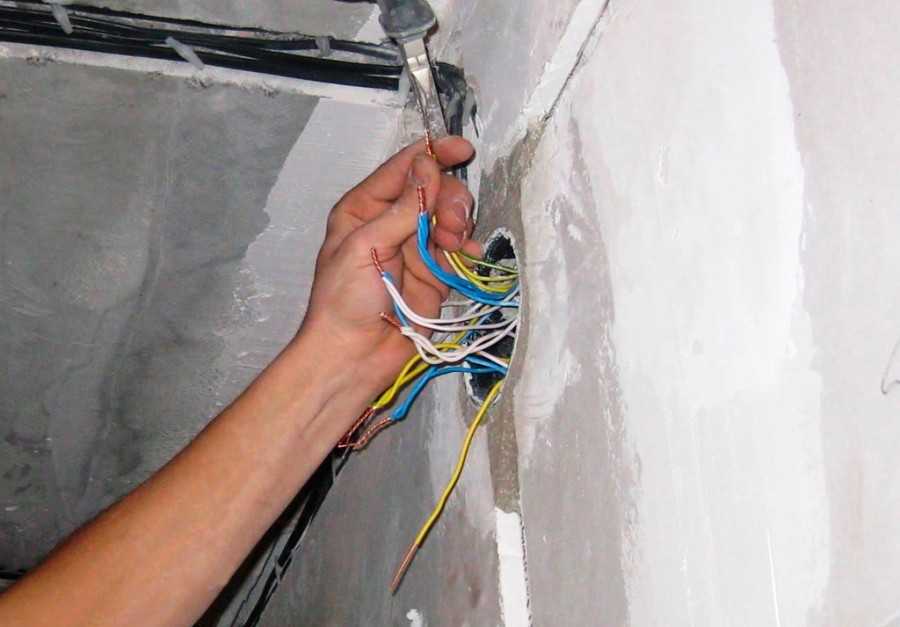

Как соединить провода в распределительной коробке

Снятие изоляционного слоя с проводов

Сразу хотелось бы остановиться на вопросе, который будет общим для любого способа. Перед тем, как соединять провода в общий электрический узел, их необходимо зачистить от верхнего изоляционного слоя.

Это можно сделать при помощи монтёрского ножа. Метод этот несложный, но велика вероятность повреждения токопроводящей жилы. Чтобы сделать всё правильно, надо чётко следовать пошаговой инструкции:

  1. Расположите провод на какой-то ровной поверхности (типа стола).
  2. Прижмите его указательным пальцем левой руки.
  3. Правой рукой возьмите нож и слегка вдавите его в изоляционную оболочку провода. Чтобы не зацепить металлическую жилу, расположите его по направлению к срезу под углом. Если угол будет прямым, есть вероятность кругового надреза жилы, в результате чего она впоследствии может ломаться.
  4. Держа нож в таком положении. Указательным пальцем левой руки медленно прокрутите проводник на один полный оборот, таким образом, надрезав изоляцию по всему кругу.
  5. Остаётся только стянуть срезанный кусок изоляции.

Профессиональные электрики сейчас уже обязательно имеют в своём арсенале такое приспособление, как стриппер. Это многофункциональный инструмент, с его помощью можно снять изоляцию с провода или разделывать кабель. Он может быть простым, полуавтоматическим и автоматическим. Самое главное, что при снятии изоляции стриппером не повреждается токопроводящая жила. Под каждый стандартный диаметр жилы у подобного инструмента имеется калиброванное отверстие с режущей кромкой.

Длина, на которую необходимо зачищать жилы проводов, для каждого способа соединения разная.

Требования к проводке

Если провести ретроспективный анализ процессов, которые протекали в электротехнической промышленности, то можно выделить несколько характерных моментов.

Еще полвека назад соединение скруткой применялось повсеместно. Основной инструмент, который требовался монтажнику, – специальный нож, отвертка и пассатижи.

Этого набора было достаточно, чтобы соединить концы проводов в распределительной коробке. Электромонтажникам такие операции приходилось делать постоянно на протяжении многих лет.

Опыт показал, что правильно выполненная скрутка надежно служит в течение многих лет и даже десятилетий.

Если сравнить ее с современными значениями, то рост исчисляется сотнями процентов. Тогда в квартире имелся минимум электрических приборов — только лампочки да радиоприемник.

Сегодня к ним добавились холодильник, компьютер, плита, кондиционер. Старая изоляция и сечение уже не могут выдержать такой нагрузки.

По этой причине применение алюминиевого провода ограничено техническими условиями, а настоятельно рекомендуется использование медного.

Как правильно скрутить своими руками?

Обычно в быту перед домашним мастером при реорганизации проводки встает вопрос о том, как правильно скручивать провода в распределительной коробке. В связи с этим каждый из перечисленных способов стоит рассмотреть подробно.

Параллельная

Действуют в таком порядке:

на расстоянии в 7-8 см от конца каждой жилы разрезают изоляцию и снимают ее

При этом важно не повредить саму жилу, иначе она при скручивании обломится. Если применяется обычный нож, надрез делают косо, направляя лезвие почти вдоль проводника

Последний при этом перекатывают пальцем по столу. Правильнее использовать специальный инструмент — стриппер или нож электрика с пяткой. Такой инструмент физически не способен сделать в изоляции глубокий надрез, так что жила гарантированно останется неповрежденной;
зачищают жилы до металлического блеска наждачной бумагой;
складывают провода крест-накрест там, где оканчивается изоляция;

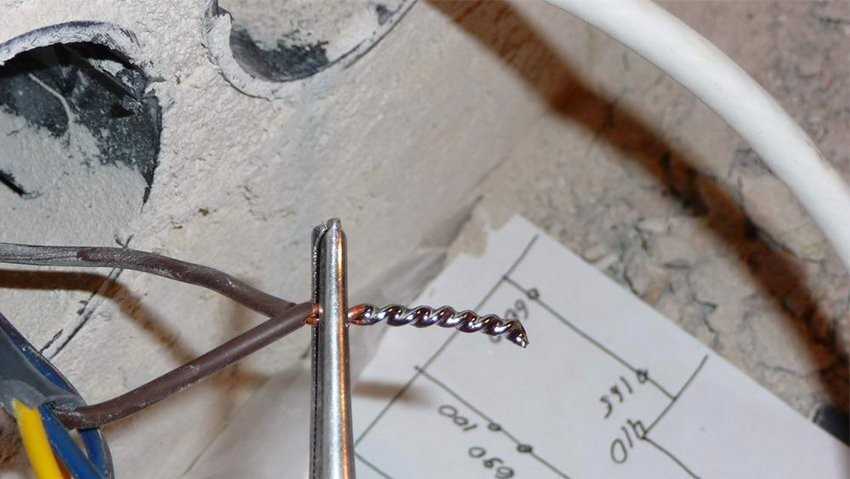

удерживая одними плоскогубцами провода в точке пересечения, другими закручивают их в тугой жгут. Чтобы не повредить инструментом изоляцию, их обматывают изолентой;
кусачками усекают торчащие в стороны концы жил, совершая все то же закручивающее движение;
изолируют соединение (о способах изоляции рассказывается ниже).

Рекомендуемая длина скрутки — 15 диаметров жил. Минимально допустимая длина — 10 диаметров.

Тонкие проводки захватывать плоскогубцами неудобно, их скручивают руками. Для этого их складывают параллельно, а концы подгибают, чтобы можно было взяться пальцами.

Последовательная

Последовательная скрутка превосходит предыдущий в прочности, порядок выполнения:

  1. оголенные и зачищенные жилы складывают крестообразно, так чтобы точка пересечения приходилась на середину оголенного участка;
  2. 1-й провод наматывают на 2-й, двигаясь от точки пересечения к изоляции;
  3. 2-й провод наматывают на 1-й по той же схеме.

Этот способ лучше параллельного выдерживает усилие на разрыв. Также этот вариант более предпочтителен для цепей подверженных вибрации, например, в автомобиле.

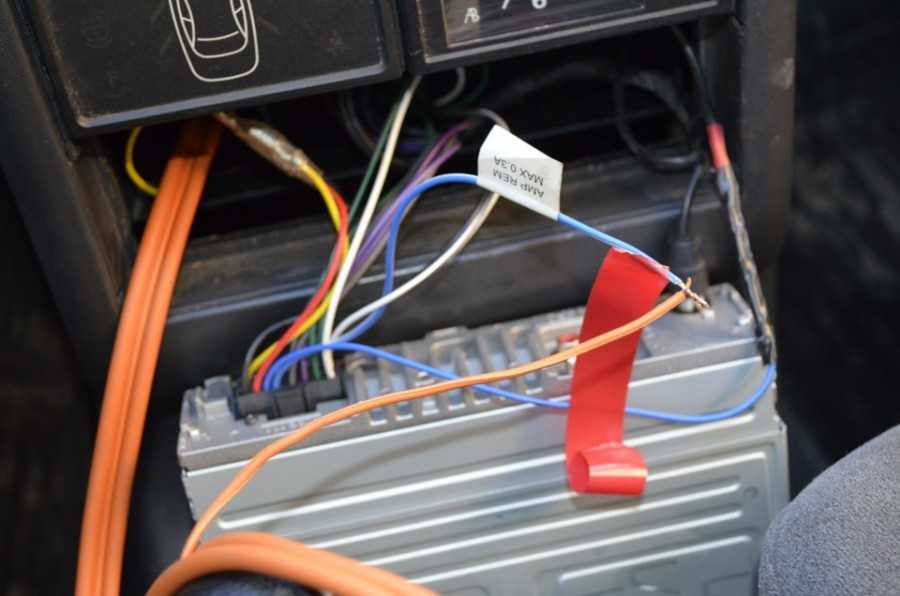

Скрутка в автомобильной проводке применяется только в качестве краткосрочного временного варианта. Постоянные соединения здесь выполняются при помощи опрессовочных гильз.

Бандажная

Бандажный способ реализуется так:

  1. соединяемые жилы прикладывают одну к другой параллельно;
  2. туго наматывают на них отрезок провода (необходимо использовать достаточно гибкий);
  3. изолируют соединение.

Прежде чем изолировать скрутку, ее рекомендуется проверить. Подключив нагрузку, пользуются линией несколько часов, а затем, обязательно обесточив ее посредством автоматического выключателя, проверяют температуру скрутки. Если горячая — контакт плохой, соединение переделывают. При этом концы жил обкусывают — скручивать их повторно нельзя.

Техника безопасности: перед тем как браться за оголенные провода руками, всегда необходимо проверять отсутствие напряжения индикатором фазы.

Способы соединения проводов

Существует несколько методов соединения электропроводов. Вы можете выбрать наиболее удобный и подходящий для вашего случая вариант.

Скрутка

Скрутка

В настоящее время соединение кабелей в распределительных коробках по методу скрутки запрещено – оно считается крайне ненадежным по сравнению с другими существующими вариантами. Выбирая скрутку, вы осознанно принимаете всю возможную ответственность на себя.

Как правильно делать сращивание и ответвление проводов с помощью скрутки

Само соединение выполняется предельно просто: с проводов счищается примерно 10 мм изоляции, а после они аккуратно накручиваются друг на друга. При соединении проводов диаметром до 1 мм выполняем не менее 5 витков, в случае скрутки более «серьезных» кабелей – от 3 витков.

Опрессовка

Инструмент для опрессовки

Популярный вариант соединения. Выполняется с использованием специальной гильзы по размеру пучка проводов. Материал гильзы также должен соответствовать материалу изготовления кабелей.

Для обжима изделия применяются пресс-клещи для опрессовки гильз. Народные умельцы нередко пытаются выполнить обжим с помощью пассатижей, однако профессионалы рекомендуют от такого варианта воздерживаться, т.к. соединение будет не таким надежным.

Работа выполняется в следующем порядке.

Снимаем с проводов изоляцию, ориентируясь на длину используемой гильзы.

Второй шаг

Скручиваем провода в пучок и вводим их в соединитель.

Обжимаем гильзу с проводами пресс-клещами.

Процесс опрессовки

Выполняем изоляцию готового соединения термоусадкой либо обычной изолентой.

Процесс опрессовки

Сварка

Сварка

После выполнения такого соединения получается по сути цельный провод, которому не страшны ни процессы окисления, ни другие негативные воздействия, характерные для разъемных способов.

Для соединения проводов по методу сварки нужно подготовить следующее:

  • сварочный аппарат на 24В мощностью от 1 кВт;
  • флюс;
  • угольный электрод;
  • защитные средства (перчатки, маску/очки).

    Схема сварки проводов

Работаем в таком порядке.

Снимаем с кабелей изоляцию и зачищаем жилы до блеска. Для этого используем наждачную бумагу.

Второй шаг

Соединяем провода по методу скрутки.

Насыпаем флюс в углубление нашего электрода.

Аппарат для сварки скруток ТС 700 2

Включаем сварочный аппарат, прижимаем электрод к кабелям и держим до образования шарика — т.н. «контактной точки».

Пятый шаг

Сварка

Очищаем полученную контактную точку от флюса и покрываем ее лаком.

В завершение нам остается лишь заизолировать готовое соединение.

Пайка

Пайка

Порядок действий остается таким же, как и при соединении проводов сваркой. Отличие лишь в том, что кабели соединяются при помощи припоя, расплавленного паяльником. Расплавленный припой должен затекать внутрь скрутки.

Также не рекомендуется использовать пайку в местах возможных механических нагрузок на соединение.

Винтовые контактные зажимы

Винтовые контактные зажимы

Отличный метод быстрого и простого соединения проводов в распределительной коробке. Компактные недорогие зажимы позволяют выполнять соединение как однородных, так и разнородных проводников.

Работа выполняется в два простых шага. Нужно сделать следующее:

  • счистить с концов проводов примерно по 5 мм изоляции;
  • вставить провода в зажим и затянуть винтом.

Болтовые соединения

Болтовые соединенияОконцевание проводов

Соединение надежное, но очень громоздкое. Подходит для таких же громоздких коробок старого образца. В современной коробке болтовое соединение может попросту не поместиться.

Работа выполняется в следующем порядке.

Второй шаг

Сверху надеваем на болт один из соединяемых проводов. Предварительно нужно счистить изоляцию и сформировать из кабеля колечко. Со вторым проводом заранее делаем то же самое.

Пятый шаг

Надеваем последнюю шайбу и затягиваем соединение гайкой.

Разумеется, болтовое соединение также нуждается в изоляции, которая не лучшим образом отразится на его размерах.

Методика использования УЗО

Самозажимные соединения

Наиболее современный и популярный на сегодняшний день вариант. Зажимы предельно просты в использовании. Помимо этого, внутри подобных соединений изначально присутствует паста, исключающая риск окисления металлов, что позволяет безо всяких опасений вставлять в клипсы разнородные проводники.

Работаем в таком порядке.

Самозажимные соединения

Первый шаг. Снимаем примерно по 10 мм изоляции с каждого провода.

Второй шаг. Поднимаем вверх рычажок клипсы.

Третий шаг. Вставляем проводники в соединитель.

Четвертый шаг. Опускаем вниз рычажок.

Зажимы без рычажков просто защелкиваются.

Самозажимные соединения

Нюансы

Соединение проводников из разных материалов

Самым основным является то, что скрутку ЗАПРЕЩЕНО выполнять с проводниками из разных материалов. ЗАПРЕЩЕНО сплетать провода из меди и алюминия. Обусловлено это тем, что при контакте меди и алюминия возникает гальваническая пара, которая разрушает созданное соединение. Чем выше, проходящий ток через сплетение, тем быстрее произойдет его разрушение. Грозит такой контакт проводов следующими последствиями:

  • нагревом, искрением и последующим возгоранием;
  • ухудшение качества контакта такой «сплетки»;
  • уменьшение площади соприкосновения;
  • сильному нагреву проводов в месте сплетения;
  • быстрому окислению;
  • при временной и мощной нагрузке возникают циклы «нагрев-охлаждение», что чревато сильным
  • ухудшением качества соединения.

Читать также: Ацетилен и кислород реакция

Появление окисной пленки

Пленка появляется в результате взаимодействия кислородной среды воздуха и проводника. Металлические проводники, используемые при создании соединений, как правило, сделаны из алюминия или меди и достаточно сильно страдают от окисной пленки при отсутствии изоляции соединения. Более дорогие материалы, редко используемые в электрических схемах, такие как золото и платина лишены этого недостатка, но их стоимость крайне высока. Окисная пленка на проводах грозит следующими последствиями:

  • ухудшение качества контакта скрутки;
  • усиление процесса нагрева при прохождении тока.

Бороться с данным недостатком достаточно просто — необходимо провести качественную изоляцию скрутки.

Возникновение переходного контактного сопротивления

Данное сопротивление появляется в результате плохого контакта проводов между собой, из-за чего в месте перехода тока из одной детали в другую сильно возрастает температура. Переходное контактное сопротивление служит катализатором быстрого разрушения сплетения проводов, особенно при отсутствии изоляции. Для минимизации переходного контактного сопротивления следует делать максимально плотный контакт между двумя проводниками.

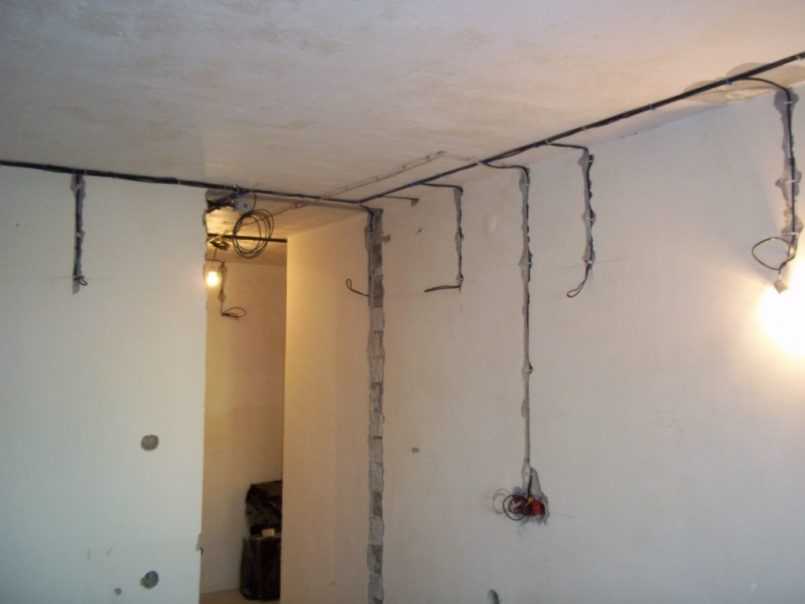

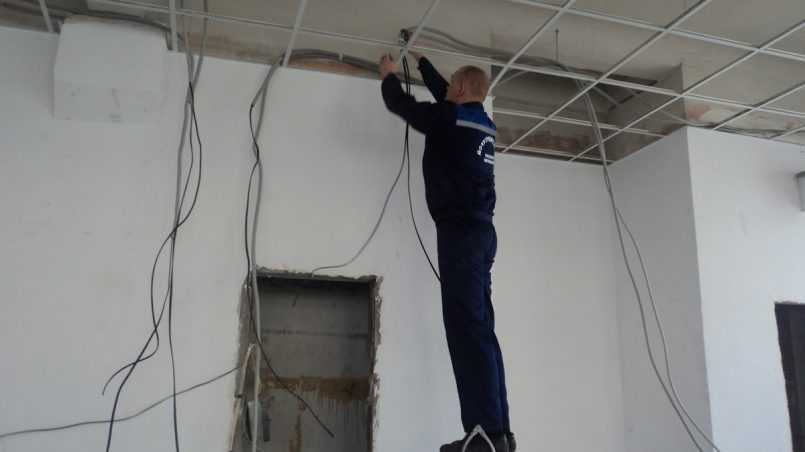

Где спрятана проводка

Есть помещения, в которых уже было подведено электроснабжение, если проводка старая или неисправная, то ее необходимо заменить, во избежание короткого замыкания и возникновения воспламенения. В очень старых помещениях проводка шла снаружи стены, но это не красиво и не безопасно, поэтому сейчас принято прятать проводку под отделкой.

Когда нужно проводить поиск проводки:

  • Запланировано проведение капитального или косметического ремонта.
  • Перенос розеток и выключателей в другие места.
  • К стене нужно прикрепить мебель, крепеж или другие предметы и что бы ни наткнутся на провод, предварительно надо отследить его место прохождения.
  • При отсутствии заземления.
  • Когда нет схемы электрических коммуникаций
  • Если требуется полная или частичная замена старой или неисправной электропроводки.

Распространенный способ – скрутка желобком

Для начала ознакомьтесь с последовательностью действий, как сделать скрутку проводов своими руками. Изогните концы проволоки в виде маленьких крючков, сцепите их друг с другом, произведите обмотку одного провода вокруг другого.

Профессионалы говорят, что указанные виды скрутки проводов можно сделать более долговечными благодаря использованию следующих рекомендаций:

Скрученные контакты соединяют дополнительно с помощью пайки или сварки, в результате контакт приобретает максимальную надежность, его практически невозможно разорвать. Пайку предпочтительнее использовать, когда у обеих жил соединения большое сечение.

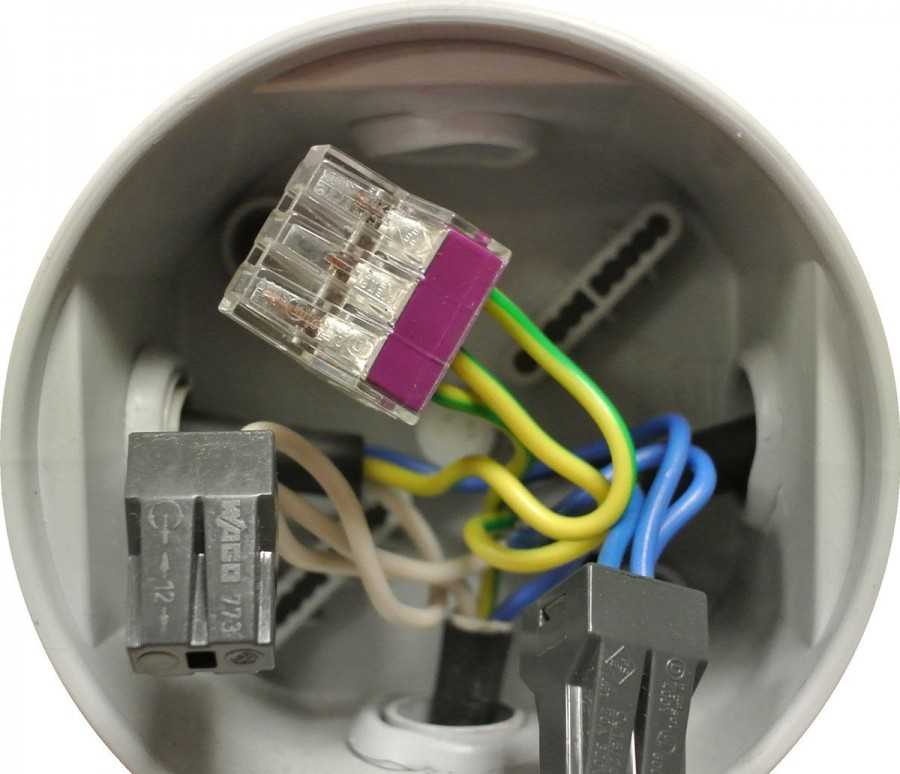

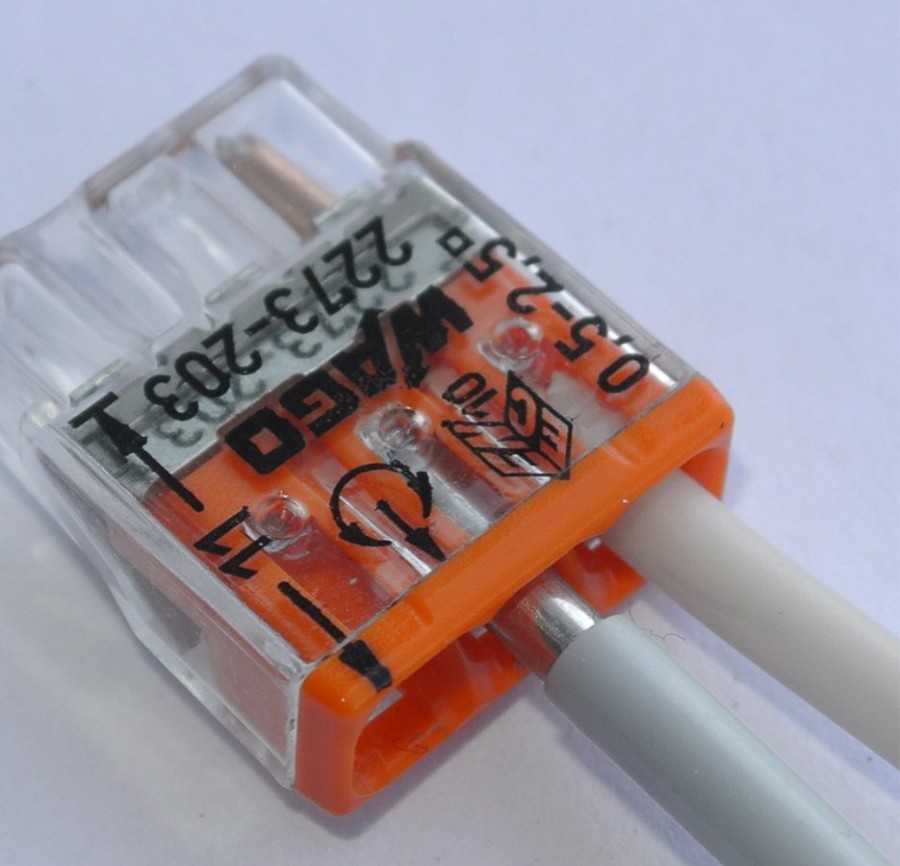

Клеммы WAGO в значительной степени облегчают присоединение, делая его эффективнее, они нужны, когда предстоит разобраться в вопросе, как скручивать медные провода с алюминиевыми. Вся процедура пройдет достаточно быстро, при этом «ваги» позволяют соединять жилы, имеющие разное сечение, контакт получится надежным и долговечным.

Если перед домашним мастером стоит задача соединить провода в электрической розетке или светильнике, воспользуйтесь клеммниками WAGO.

Благодаря зажимам СИЗ надежность соединения увеличивается в разы, оно становится максимально безопасным. У этих изделий низкая цена, поэтому они доступны в любом магазине электротоваров.

Скрученные между собой провода не следует сразу закрывать с помощью распаечной коробки. Лучше понаблюдать в течение нескольких часов, как электросеть работает, после этого рекомендуется проверить температуру в месте крепления. Если соединение сильно нагрелось, необходимо все сделать снова: скорее всего, контакты получились ненадежными.

Скрутка сама по себе не обладает водонепроницаемостью, поэтому лучше для соединения жил внутри стены взять коробку, если без нее, тогда обязательно провода скрутки потребуется заизолировать с помощью кембриков.

Вам осталось определить для себя, какой способ скрутки лучше, и рассмотреть методы изоляции узлов.
