Разметка под электрику

Любая качественная работа начинается с точной разметки. Чаще всего профессионалы для этого используют лазерные уровни и осепостроители.

С их помощью можно быстро и точно разметить центра для всех подрозетников в комнате. Казалось бы, пару миллиметров здесь не сыграют решающей роли. Что тут такого, если один блок в начале комнаты будет чуть выше другого в ее конце.

Однако, очень часто в квартирах попадаются обои с горизонтальными или вертикальными полосками. И по этим полосам будет хорошо видно, когда подрозетник установлен не ровно.

То же самое можно сказать и про швы на плитке.

Поэтому все подрозетники в комнате выставляйте в одной плоскости. Рекомендуемые расстояния следующие:

для розеток – 30см от пола

для выключателей света – 60-90см

все что над столешницей, в ванной или на кухне – 110см

После того как размечены все центра подрозетников, далее переходите к разметке точек монтажа светильников, как на стенах, так и на потолке.

Одновременно можно провести разметку мест подвеса гипсокартонных конструкций. Так как в дальнейшем, когда все шлейфа и гофры будут на потолке, размечать крепеж под гипсокартон будет не очень удобно.

Но со всем этим стоит заморачиваться, если монтировать конструкции также будете вы.

После всего этого переходите к проставлению отметок под крепеж гофр. Самое главное, чтобы они друг другу не мешали.

Обычно на грамотную разметку, даже с применением современных измерительных приборов, уходит полноценный рабочий день. Заранее настройте себя именно на такой срок. Будете торопиться и это обязательно выйдет вам боком при дальнейшем монтаже.

Как выбрать провод?

Один из первых моментов, с которых стоит начать ремонт поводки это выбор провода. Точней стоит определиться, что следует использовать кабель или провод. На самом деле разница между ними с точки зрения характеристик едва заметна. Часто все зависит от того как сам производитель позиционирует свое изделие.

Кабель, шнур и провод понятия, которые часто путают между собой. Согласно учебных пособий, кабель это несколько отдельных изолированных друг от друга жил объединённых одной цельной изоляцией. Например: ВВГ (медный кабель в ПВХ оболочке и с ПВХ изоляцией), который может иметь от одной до четырех жил. В разных кабелях жилы имеют разное сечение.

Провод тоже может иметь несколько отдельных изолированных друг от друга жил объединённых одной цельной изоляцией. Например: ППВ (медный Провод Плоский с изоляцией из ПВХ) или ПУНП – двух и трех жильный с сечением 0,75 – 4 мм².

Шнур имеет примерно такое же устройство, только токоведущие жилы гибкие т.к. состоят из пучка тонких проволочек, и покрытые более гибкой изоляцией и защитной оболочкой. Например: ПВС (медный Провод со Скрученными жилами в ПВХ оплетке) с сечением от 0,5 до 2,5мм².

Кроме этого, следует помнить, что для проводки в квартире лучше использовать медный кабель. Это повысит надежность проводки, а следственно уменьшит вероятность возникновения пожара. Именно поэтому такие электропровода для деревянного дома — это лучшее решение. Всем известно, дерево само по себе больше подвержено горению. А значит, риск пожара выше если сравнивать с квартирой или каменным домом.

При выборе следует также учитывать материал, из которого сделан провод. Если из алюминия, то он наделен меньшей проводимостью электричества и достаточно быстро начинает ломаться в местах перегибов. Кроме этого провод окисляется, и данный оксид отличается повышенным сопротивлением. Это означает, что качество проводимости тока будет только ухудшаться. Главное достоинство таких проводов их сравнительно небольшая стоимость.

Медные провода обладают значительно лучшими качествами, например:

Они не так сильно подвержены окислению.
Лучше проводят ток.
Более адоптированы под внешнюю среду.
Не так подвержены поломкам в местах сгибов.

При этом стоимость проводов немного выше в сравнении с алюминиевыми. Но такая затрата окупает себя. Из-за качеств медных проводов менять проводку придется значительно реже.

Электрический кабель в квартире должен быто достаточно гибким. Обычно городская проводка отличается большим количеством соединений и изгибов. Если говорит о кабелях, используемых за пределами жилой квартиры, то от них уже не потребуется такой гибкости.

Последовательность работ своими руками

Рассмотрим, как самостоятельно расположить розетку для телевизора.

Когда необходимо штробление

Штробы применяют на монолитных и кирпичных стенах с большими плоскостями. Это актуально для наружных несущих покрытий и перегородок без присутствия в них сетевых шнуров. Толщина сверления большая, такие стены не смогут повредиться. Чтобы штробить внутренние плоскости, понадобится разрешение департамента по строительству.

Варианты монтажа без штробы

Это открытая установка подразумевает монтаж розеток на внешнюю стенку без сверления каналов и отверстий для подрозетников. Провода будут идти снаружи по плоскости.

Также оптимальным решением является монтаж накладных электроустановок. Этот вариант отлично подходит, когда ремонт уже сделан, и портить отделку нет желания. Разъем устанавливают даже поверх кафеля.

Выбор сечения провода

Показатель измеряется в квадратных миллиметрах, он показывает пропускную способность. Чтобы обеспечить приемнику безопасную работу, приобретают кабель с запасом сечения, тогда изоляция не пострадает от нагрузки.

Сечение проводки не равно диаметру. Последний измеряется линейкой, ставится в формулу и высчитывается площадь сечения.

Кабель для проводки всегда идет с округлением в большую сторону. Например: при исчислении получилось 2,2 кв. мм. Это означает, что нужно брать кабель 2,5 квадрата.

Крепление и фиксация

Предусмотрено 2 варианта подключения разъема. Схема звездочка означает, что старая проводка удаляется, а новая кладется через сплиттер. Он предназначен для разветвления сигнала, разделения его на пакеты и усиления.

Электроисточники ставят на входе провода в жилое помещение из подъезда. Затем проводят разводку антенных проводников. Применяется часто. Достоинства:

провода находятся в технически безопасном месте, что важно при монтаже и профилактическом осмотре;
сигнал устойчив;
разделенные пакеты постоянно поставляют ток на розетки для ТВ-приемников.

Второй способ установки – шлейфовый. Главный кабель тянется к любому телевизору, а затем разветвляется на 2 и более части на другие устройства прямо на разъеме. При такой схеме подключения происходит экономия на кабеле. Недостаток в том, что на первом ТВ качество будет выше, чем на последующих.

Сколько нужно провода

Сейчас существуют разные способы передачи данных, требующие собственного подсоединения к сети. Вместо 1 розетки монтируют блок, который содержит как минимум 4 разъема.

РОЗЕТКИ ДЛЯ ТЕЛЕВИЗОРА В ЗАЛЕ

Электрическая розетка – 1шт.

ТВ-розетка – 1шт.

Интернет-розетка – 1шт.

Мультимедиа-розетка — 1шт.

Если к телевизору будет подключаться дополнительное оборудование, dvd проигрыватель, компьютер, игровая приставка, аудио-ресивер, домашний кинотеатр и т.д. состав розеток для телевизора и их расположение будет несколько другим.

Чаще всего наличие дополнительного оборудования, подразумевает и место для его установки рядом с телевизором, а именно различные консоли, тумбы, шкафы и т.д. Поэтому все дополнительные электрические розетки делаются там, а за телевизором достаточно одной.

ТВ-розетку и Интернет-розетку (RJ45) делаем обязательно, по той же схеме, что описывалась выше и по тем же соображениям.

Мультимедиа-розетка довольно широкое понятие, здесь уже не все так просто, постараюсь объяснить.

Главная задача, стоящая перед нами – связать телевизор с остальными устройствами, при этом в зависимости от конкретного оборудования могут использоваться совершенно различные интерфейсы, с разными кабелями, разъемами, штекерами и т.д.

В последнее время практически все мультимедиа устройства имеют в своем арсенале интерфейс HDMI (High Definition Multimedia Interface). Для подключения при этом используется знакомые уже всем HDMI-кабели, с их помощью можно подключить практически любые современные аудио-, видео-устройства к телевизору, а у самих ТВ HDMI-разъемов всегда несколько.

Поэтому мультимедиа розетку за телевизором оптимальнее всего сделать с HDMI интерфейсом. При этом кабель от нее должен идти к месту установки дополнительного мультимедиа-оборудования. Чаще всего, просто покупается стандартный HDMI-кабель нужной длинны в магазине и прокладывается от телевизора до оборудования, а лучше два.

Главным недостатком или слабым местом при выборе именно такого вида и количества розеток для телевизора, является эта мультимедиа-розетка. Может случится так, что ваше оборудование не будет иметь HDMI разъема, либо выйдет из строя проложенный во время ремонта HDMI-кабель, ведь его возможно придётся периодически втыкать в различные устройства, по мере необходимости.

Чтобы избежать всех этих проблем, необходимо вместо конкретной мультимедиа-розетки сделать канал до места расположения оборудования на этапе ремонта. В качестве канала можно использовать, например, сантехническую канализационную трубу диаметром 32мм, аналогичную гофрированную трубу или кабель-канал 30х20.

Лучше если подобный канал будет входить прямо в подрозетник, а затем там можно установить кабельный вывод. Такой вариант позволит вам в любой момент проложить до телевизора любые требуемые коммуникации, при этом все провода будут скрыты.

Что такое кабельный вывод, как он выглядит и для чего служит, можете прочитать ЗДЕСЬ.

В месте установки всего остального оборудования, обычно под телевизором, делается блок из нескольких электрических розеток, не менее четырех штук, кроме этого ставятся как минимум одна или две интернет-розетки, витые пары от которых проложены до роутера и один пост занимает кабельный вывод, связанный с таким же за телевизором каналом в стене.

Чтобы несколько сэкономить как деньги на специализированные розетки, так и место в блоке розеток, я советую не ставить отдельные ТВ- и интернет-розетки, а просто заводить в один подрозетник требуемые кабели (в данном случае антенный кабель — коаксиальный и интернет кабель — витая пара) и ставить кабельный вывод. Кабели делать с запасом по длине, в последствии на их концы одеваются соответствующие штекеры, которые подключаются напрямую к телевизору.

Тем самым мы избегаем необходимости покупать дополнительные соединительные провода, избавляемся от лишних соединений, негативно влияющих на качество и надежность контакта, нам приходится делать меньшее количество подрозетников в стене и покупать меньше специализированных, обычно дорогих, электроустановочных устройств вроде тв-, аудио-, hdmi- и интернет-розеток.

Для того чтобы правильно выбрать высоту установки розеток для телевизора на стене, обязательно читайте ЭТОТ материал, в котором мы рассчитали наиболее оптимальное расстояние от пола до розеток за ТВ, а кроме того вывели формулу, по которой можно самостоятельно рассчитать эту величину для каждого конкретного случая.

Выбор

Для того чтобы встроенный блок лучше сочетался со столешницей и при этом был максимально функционален, необходимо учитывать несколько ключевых условий.

Общую мощность всех электроприборов, которые предполагается использовать. Это необходимо, чтобы не вызвать перенапряжение в квартире (доме).
Единовременную нагрузку, которую может выдержать тот или иной блок. Данная информация в обязательном порядке вносится в инструкцию к прибору.
Число и вид необходимых разъемов. Этот показатель зависит от того, должен ли на кухне работать телевизор, интернет, или только бытовая техника.
Наличие дополнительных функций. Например, выталкивание вилки при отключении прибора. Это не только очень удобно само по себе, но и помогает не оставлять приборы включенными.
Цвет и узор крышки встраиваемого блока, который должен либо совпадать со столешницей, либо хорошо сочетаться с деталями кухонного гарнитура. Например, с ручками.
Компанию-производителя. От данного пункта зависит функциональность, стиль, долговечность и безопасность устройства.

Лучше всего покупать приборы тех фирм, чей бренд давно известен. В этом случае можно быть уверенными в высоком качестве устройств, так как компании с известным именем дорожат своей репутацией. Кроме того, такой вариант позволяет получить гарантию от производителя, чтобы в случае обнаружения брака обменять или вернуть товар без особого труда.

Также нужно особое внимание уделить маркировке блока. По ней можно определить подлинность бренда

Крупные фирмы делают ее при помощи штамповки, а не чернильными печатями или в виде наклейки.

Проверить стоит и комплектацию прибора. Все соединения и крепления должны быть в наборе. В противном случае необходимо сразу же указать продавцу на недостачу. Ведь после покупки доказать отсутствие комплектующих будет сложно.

И наконец, главное – проверка работоспособности розетки. Продавец обязан продемонстрировать исправность блока путем его подключения к электрическому разъему.

Как подключить

Рассмотрим этот момент на примере самых популярных типов розеток.

Так, это типы A и С. Оба типа имеют одинаковое число контактов. Разница в них — лишь в расположении элементов. Большой разъем предусматривает расположение контактов в два ряда, тогда как мини-вариант имеет контакты в один ряд. Просто прикрутите нужные контакты к клеммам в розетке. Что касается нумерации, то она может быть разной.

Так, для A четные номера вы найдете в нижнем ряду. Нечетные расположены в верхнем. Для мини-разъема каждый контакт можно найти под его номером. Современная электроника использует множество разъемов. Если у вас установлена «A»-розетка, переходник HDMI поможет подключать смартфон к телевизору, чтобы посмотреть новый сериал.

Творческий подход к решению проблемы

Ну, и на сладкое мы вам предлагаем несколько вариантов, которые могут не только быть эффективными, но и позволят украсить дополнительно помещение.

Декорирование

Очень интересным выходом из ситуации станет не спрятать провода от телевизора на стене, а задекорировать их, то есть сделать частью интерьера.

Вот несколько интересных примеров:

Вариантов декорирования очень много, причем даже производители предлагаю свои решения. А если у вас хватает опыта и фантазии на создание и реализацию своих задумок, можно за сущие копейки создать настоящий шедевр.

Самыми простыми способами художественной декорации будут следующие варианты:

Части проводов можно поместить за мебелью, прикрепив к ней с обратной стороны скотчем или скобами;
Установить под телевизором живые растения;
Использовать лакированную корягу;
Сделать из провода ожерелье, надев на него большие бусины;
Применить готовые фиксаторы из пластика от производителя;
И многое другое.

Декоративные короба

Если сами провода сильно вас не беспокоят, а вот массивные тройники и удлинители «мозолят» глаза, то оригинальным решением вопроса станет их размещение внутри декоративной коробочки, которую можно сделать самому, либо приобрести готовый вариант. Кстати, инструкция по сборке одного из таких решений будет дана в прикрепленном к статье видео.

Так же очень эффективны различные приспособления, позволяющие спрятать и закрепить самые крупные детали в малозаметных местах.

Вот несколько фотографий с подобными решениями:

Вот, в принципе, и все, что мы хотели рассказать вам про то, как можно спрятать или замаскировать антенный провод для телевизора и прочие кабели. Не нужно мириться с данностью! Подойдите к делу с умом, и результат не заставит себя ждать!

Схемы подключения телевизионных розеток

Существует три схемы подключения розеток под антенный кабель:

Индивидуальное;
Параллельное («Звезда»);
Последовательное («Шлейф»).

Какую из схем выбрать – зависит от количества телевизоров в квартире или доме, от планировки комнат и ваших финансовых возможностей.

Если в доме установлен всего один телевизор, и увеличивать количество техники не планируется, используют индивидуальную схему подключения. Здесь все просто – провод подводится к месту установки ТВ, на его конец устанавливается подрозетник, в который производится монтаж одиночной TV розетки.

При наличии в квартире нескольких ТВ-приборов, чаще всего используется схема подключения «Звезда». В этом случае на входе кабеля устанавливают сплиттер (разветвитель), от которого выводится несколько кабелей по числу имеющихся телевизоров.

Такой способ требует больших затрат на проводку, зато позволяет повысить надежность всей слаботочной сети. Если один из кабелей, отходящих от сплиттера, будет поврежден, другие продолжат работу в обычном режиме.

Последовательная схема подключения («Шлейф») реализуется следующим образом: от слаботочного щита кабель проходит до первой розетки, от нее ко второй, и так далее до последней. Затраты на сам кабель в этом случае будут заметно ниже, чем если подключаться «Звездой». Но учтите, что при повреждении провода, к примеру, между первым и вторым телевизорами, работать будет только первый. До остальных устройств сигнал не дойдет. Есть и еще один минут – телевизионный сигнал при подключении шлейфом обычно ослабевает к концу цепи. Но это не критично, поскольку в современные слаботочные сети сигнал обычно подается «с запасом» по мощности. Плюс, большинство телевизоров на сегодня снабжено автоматической функцией усиления сигнала, так что при просмотре вы вряд ли ощутите какие-то неудобства.

Схемы

Для антенного кабеля есть несколько типов подключения – он может быть включен индивидуально, параллельно и последовательно. Последние два, для упрощения называют звездой и шлейфом соответственно. Схема выбирается, исходя из планируемого количества ТВ-приемников.

Для единственного телевизора достаточно будет индивидуального включения. Для этого, достаточно подвести кабель к нужной позиции и установить розетку. Несколько устройство потребуют схему «звезду». Здесь понадобится разветвление сигнала при помощи сплиттера.

При последовательной схеме, телевизоры включаются в сеть по порядку. Здесь стоит учитывать, что повреждение провода на одном участке выведет из строя несколько приемников.

Также, последнее устройство может получать недостаточный по мощности сигнал, что приведет к искажениям, однако в современных телевизорах такой нюанс учитывается и нивелируется производителями.

Схемы подключения TV розеток

С типами розеток для тв кабеля разобрались, теперь давайте посмотрим схемы.

Есть 2 основные схемы подключения телевизионного кабеля и розеток — параллельная, она же «звезда» и последовательная, она же проходная. Тут, собственно, никаких открытий Америки, те же принципы, что и при монтаже любых электросетей. Телевизионная — отличается только меньшим напряжением и относится к слаботочке.

Подключение розеток для тв по схеме «звезда»

Квартира имеет чаще всего один ввод телевизионного кабеля, для подключения одного приёмника-телевизора. Но сейчас мало у кого только один телик, 2-3, а то и больше. И все их как-то надо к кабелю присоединить. Это можно сделать через разветвитель или сплиттер.

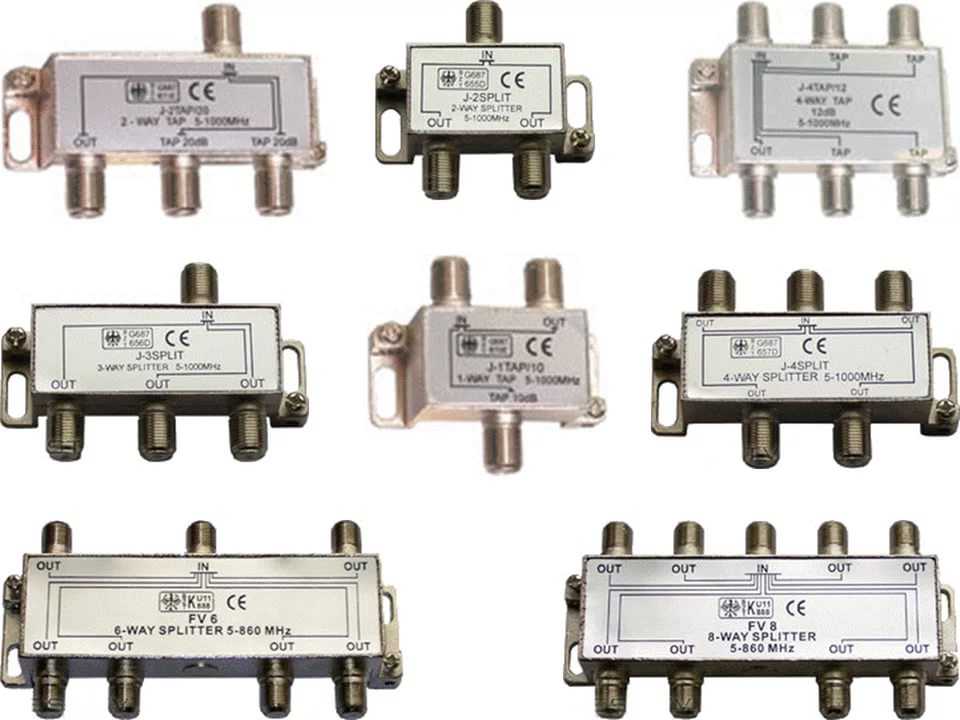

У прибора имеется вход и несколько выходов. Такая схема с использованием сплиттера и получила название «звезда».

Как видно по рисунку, в схеме есть ещё усилитель сигнала. Обычно на входном тв-кабеле подаётся установленная мощность, которой хватает на 1-2 приёмника. Но если телевизоров больше, и соседи тоже не отстают, входной величины может и не хватить. Как вариант, можно попросить добавочную мощность в компании, которая обеспечивает вас «телевидением». Обычно у них есть для этого резервы. Или озадачиться установкой усилителя как на рисунке.

Для подключения по схеме «звезда» подходят одиночные или оконечные тв-розетки. Потому как от сплиттера к каждому телевизору будет уходить свой собственный кабель.

Один совет по выбору типа. Если планируете занять все розетки в схеме звезда — подойдут и оконечные, и простые. Если же какая-то останется незадействованной — берите оконечные, чтобы не было помех на ТВ-экранах. Дело тут вот в чём. У оконечной розетки есть «встроенное» волновое сопротивление на 75 Ом, как в линии. И ей все равно, воткнут ли кабель в телевизор. Одиночная розетка не получила «своего» сопротивления для равновесия и заимствует его у телевизора. А когда подключённого приёмника нет, неуравновешенность розетки с линией отражается на экранах других ТВ в виде всяческих искажений изображения.

Плюсы «звёздного» подключения

Удобная разводка кабелей с креплением в распределительной коробке. Для монтажа хорошо и для проверки, всё в одной точке собрано.
Неисправность на одной линии не рушит всю систему, потому как линии независимые. Если какой казус с кабелем или розеткой приключится на одной ветке, остальные будут работать, как ни в чём не бывало.
Телевизионный сигнал теряет минимум мощности, а с усилителем, так и вовсе не теряет, а подпитывается добавочно.

Что касается значительного расхода кабеля при такой схеме, так это смотря как разводку делать. Хороший мастер «раскидает» кабель оптимально и разница с протяжкой в одну нитку будет минимальной.

Подключение по проходной схеме

Исходные данные имеем те же, один вход и несколько точек установки ТВ, которые надо обеспечить телесигналами. Проходная последовательная схема или «шлейф» — это прокладка одного кабеля с врезками проходных розеток. И установкой в качестве последней розетки — оконечной.

Проходные розетки сделаны по типу тройника, у них есть вход и 2 выхода, то есть розетка принимает сигнал и делит его на 2 ветки. На одну можно ставить кабель от телевизора, а на вторую конец кабеля к следующей проходной розетке. И цикл повторяется. Последней в этой цепочке устанавливается оконечная тв-розетка, которая замыкает контур. В неё даже не обязательно телик втыкать, но быть она должна.

Как уже было сказано, делать такую схему бесконечной нежелательно, мощность сигнала от точки к точке падает. И даже с установкой усилителя, при использовании правильного кабеля и нужных F-разъёмов может получиться так, что последние телевизоры будут показывать очень скверно. Несмотря на встроенную автосистему усиления и регулировки сигнала в приёмниках.

Со схемами худо-бедно определились, теперь давайте поговорим об установке.

Как правильно установить на стене розетки для телевизора своими руками, советы электриков
