Монтаж кабеля в гофре

Особенности размещения труб под потолком

Существует два способа размещения труб водоотведения под потолком:

  • самотечная линия, подключенная к сантехнике, расположенной этажом выше. Здесь появляется возможность использовать унитазы или биде с выпуском в пол, обеспечить отведение стоков с душевых кабин или низко установленных ванн (джакузи);
  • напорная линия с подключением насосной установки. Уклон труб не нужен, линию можно крепить вплотную к потолочной трубе.

Оба варианта имеют свои сильные и слабые стороны. Прокладка канализации под потолком — решение вынужденное, поэтому надо их учитывать при выборе подходящего варианта. Самотечная система проста и надежна, но трубы будут находиться с другой стороны перекрытия. Это подходит для сантехники первого этажа, когда система оказывается в подвале (техническом этаже). Однако, если прокладка труб производится в коридорах иди других нежилых помещениях, обеспечить нормативный уклон будет возможно только на небольшом расстоянии. Возможно, придется изготавливать фальшпанель на стене, под которой будут спрятаны трубопроводы.

Напорная линия позволяет делать монтаж под самым потолком, не заботясь об уклоне. Этот вариант удобен, если в помещении используются подвесные потолки, за которыми канализация по потолку будет незаметна. Однако, этот способ предусматривает работу электрического насоса. Если в здании на несколько часов отключат электроэнергию, пользование системой водоотведения будет прекращено. Кроме этого. доступ к трубам будет затруднен, а открытая прокладка выглядит непривлекательно.

Увеличение стоимости работ

Давайте разберемся, действительно ли монтаж в гофре приводит к значительному удорожанию ремонта.

Для удобства монтажа электропроводки, многие используют круглый кабель NYM, есть в том числе и ВВГнг круглого сечения. При этом затягивают его в гофру d=16мм.

После чего требуется подготовить штробу 20мм*20мм. При наличии штробореза, ширина штробы при установке дисков не особо влияет на трудозатраты.

Многие изначально выставляют глубину реза в 25мм, для того, чтобы было проще выштробить середину борозды. Чем меньше глубина реза, тем тяжелее выкрашивается сердцевина.

Поэтому, чтобы заложить голый кабель в штробу, вам все равно придется пропилить полосу глубиной примерно 20мм. Либо очень плотно поработать перфоратором, что в итоге приведет к не меньшим трудозатратам.

При этом не забывайте один важный нюанс – штробление в несущих стенах в панельных домах и плитах-пустотках запрещено.

А там, где производится вырез не в несущих стенах, во-первых не должна быть нарушена целостность арматуры, во-вторых глубина выреза не должна превышать 20мм.

Поэтому, когда речь идет о прорезании штробы в стене, в 90% случаев имеется в виду именно штробление в штукатурке. Проблема в том, что не все хотят наносить по 2,0-2,5см смеси на стены, только из-за одной проводки.

Однако удорожание при работе с гофрой все же есть, и для многих оно может быть критичным. При работе с этим материалом вам нужно:

специальный крепеж и гвозди

Применяя монтажный пистолет, в среднем уходит 3 выстрела на 1 метр гофры.

Если использовать коробки с 4-мя отдельными вводами, то без гофры туда можно поместить кабелей гораздо большее их количество. А вот при работе с гофрой, как раз таки только четыре!

Поэтому общее число коробок, хоть и не существенно, но вырастет.

Выше уже было сказано, что само штробление не столь существенно увеличивает затраты, однако если речь зайдет о высверливании проходных отверстий через стены, то тут может все существенно поменяться.

Если вы просверлите одно отверстие d=32мм, то легко пропустите через него 4 голых кабельных линии. А вот для такого же количества, но уже в гофре, потребуется долбить минимум 4 отверстия.

При работе в квартире с мягкими перегородками, этот момент не критичен. Но стоит вам подобное попробовать в частном доме, или в панельной многоэтажке с качественными бетонными стенами, то ваши трудозатраты возрастут многократно.

У многих электриков работающих в одиночку, может уйти целый рабочий день, только на то, чтобы пробить проходные отверстия.

Поэтому да, в отдельных случаях, в зависимости от условий работы и конкретного объекта, удорожание работ по прокладке кабеля в гофре может составить минимум 30%. А для некоторых, это существенная разница в общей стоимости ремонта.

А может ли гофра наоборот, помочь существенно сэкономить? На удивление да.

Вот весьма оригинальное ее применение для закрепления кабеля в штробе. Благодаря ему, вы сможете полностью отказаться от затрат на дюбель хомуты.

При этом использовать можно даже остатки гофрорукава, которые уже нигде не понадобятся.

Скрытая и открытая прокладка проводов в гофротрубе

Скрытая электропроводка в стенах имеет свои преимущества, например, с эстетической точки зрения. Кроме того, проводники лучше охлаждаются.

К недостаткам этого вида монтажа электролиний традиционно относят:

– высокую трудоемкость; – большое количество строймусора; – повышенную вероятность последующего повреждения проводов, например, перфоратором; – проблему с монтажом скрытых электролиний в постройках из дерева; – сложность или невозможность замены электропроводов.

Частично эти задачи решаются протяжкой кабеля в гофру с укладкой трубы в подготовленные штробы или монолитный бетон.

Открытую проводку в гофротрубе проще монтировать, делая отводы к светильникам, розеткам и выключателям. Гибкая гофра превосходно прокладывается даже по неровным стенам. Закрепление гофротрубы осуществляется спецклипсами или стяжками.

Правила монтажа кабеля в гофре в стенах и по потолку

При прокладке кабеля в гофре по стенным или потолочным поверхностям необходимо соблюдать несложные правила:

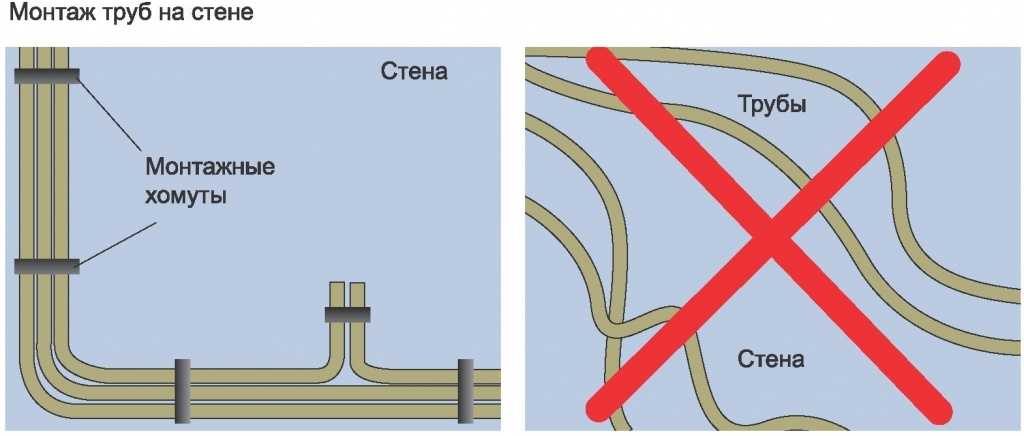

кабельные электролинии должны монтироваться в горизонтальной или вертикальной плоскости;
следует избегать взаимных пересечений электротрасс;
электропитание к выключателям обычно подводится сверху, а к розеткам – снизу;

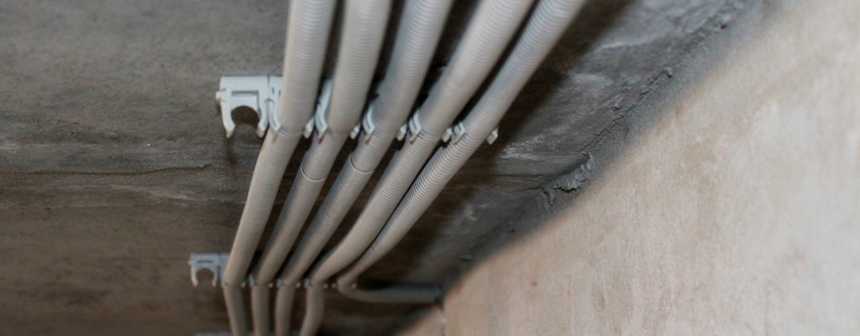

клипсы для монтажа гофры закрепляются при помощи специальных анкеров, шурупов или дюбель-гвоздей;
расстояние между креплениями гофротрубы не должно превышать 40 см, иначе конструкция может провисать;
стыки гофрированных отрезков формируются соединительными муфтами;
межстеновой проход гофро-трассы производится через особую гильзу и может герметизироваться;
поворот электролинии, размещаемой в гофротрубе проводится на радиус, величина которого выше допустимого для соответствующей марки кабельного изделия

Важно помнить, что изгибы усложняют дальнейшую замену кабелей;
закрепление гофры за подвесным потолком необходимо производить только на бетонное основание.
