Производители
Во избежание дальнейших проблем при использовании СИП во время покупки нужно обращать внимание не только на характеристики изделия, но и на его производителя. Некачественные модели могут иметь низкую устойчивость к коррозии, плохим погодным условиям
Проверка качества изделия
Если потребитель российского рынка только собираетесь купить СИП-4, ему следует обратить внимание на следующих изготовителей
«Камский кабель»
ООО «Камский кабель» — один из крупнейших кабельных заводов в Европе. Предприятие занимает 14 % рынка кабельной продукции в России и входит в число лидеров отрасли.
«Камкабель»
К сведению! С 1957 г. завод обеспечивает население земного шара надежной и современной кабельно-проводниковой продукцией. На складе производителя всегда в наличии наиболее востребованная номенклатура кабелей и проводов.
«Рыбинсккабель»
Рыбинский кабельный завод — ведущее предприятие кабельной промышленности с широчайшей номенклатурой выпускаемых изделий.
В 1998 г. система качества «Рыбинсккабель» была сертифицирована фирмой «Кема» на соответствие стандарту ИСО 9002-94. В настоящее время предприятие имеет сертификат соответствия системы менеджмента качества требованиям и ГОСТ ISO 9001-2011 (орган по сертификации «Секаб»).
«Рыбинсккабель»
ГК «Севкабель»
«Севкабель» — первый кабельный завод в России, основанный в 1879 г. Сегодня компания предлагает клиентам эффективные инновационные решения, альтернативу импортным дорогостоящим аналогам, короткие сроки поставки и техническую поддержку от производителя.
«Севкабель»
«Москабель»
ООО «Завод Москабель» входит в тройку крупнейших российских производителей силовых кабелей с бумажной пропитанной изоляцией на среднее напряжение. Благодаря качеству выпускаемой продукции предприятию доверяют исполнение государственных заказов.
Обратите внимание! Огромной честью для завода является получение сертификата Министерства обороны РФ и лицензии на право поставки продукции для атомных станций. «Москабель»
«Москабель»
СИП-4 — это хороший вариант для монтажа силовых сетей, который практически не имеет недостатков. Если покупатель найдет квалифицированного монтажника, не обращая внимания на высокую стоимость, то минусов и вовсе не будет. Затраты вскоре окупят себя за счет отсутствия потерь по напряжению и мощности, экономии при техническом обслуживании.
Виды СИП
Согласно ГОСТ 31946-2012 «Провода самонесущие изолированные и защищенные для воздушных линий электропередачи», различают несколько видов СИП, каждый из которых имеет свои конструктивные особенности.
Провода СИП выпускаются промышленностью согласно описанию, которое даётся в технических условиях.

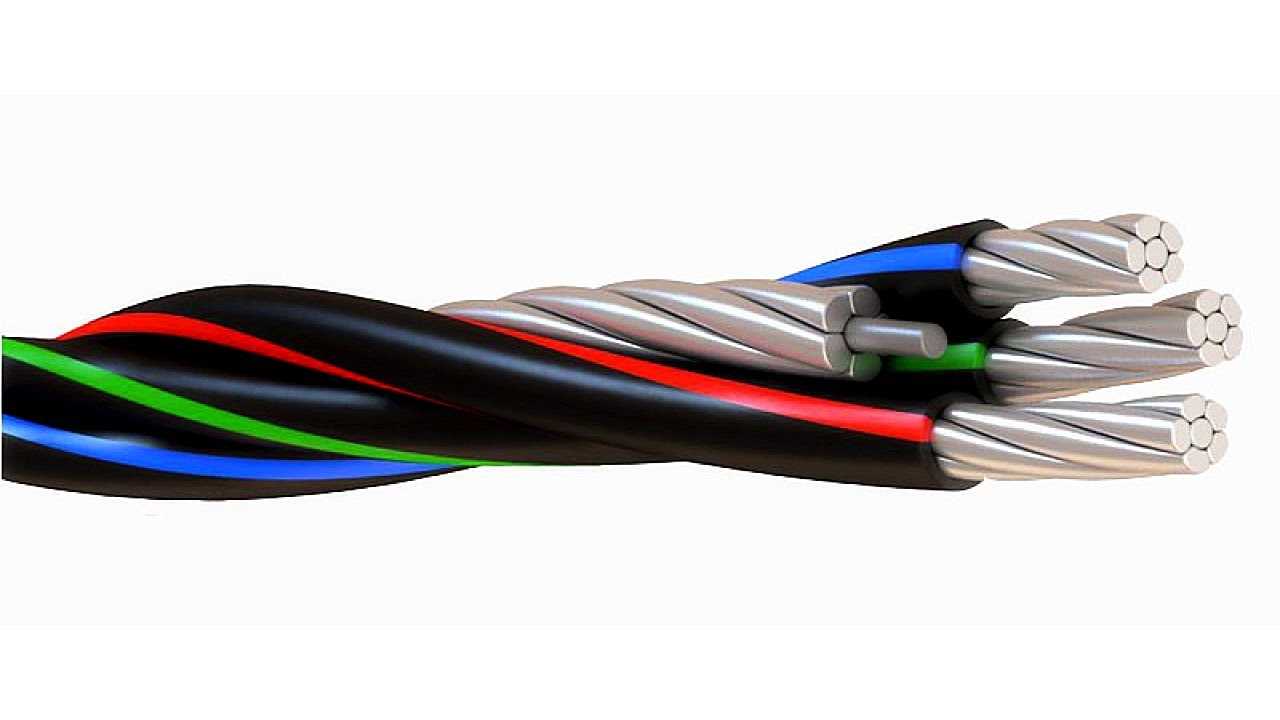

Конструкция СИП кабеля
Все кабели состоят из жил (проводников), скрученных в жгут. Различают три вида:
- Нулевая – может выполнять роль нулевого, защитного или защитно-нулевого проводника. Выполняется сечением от 25мм2 до 95мм2;
- Основная или фазная – предназначена для передачи электрического тока потребителю. Выпускаются изделия с количеством от 2 до 4 жил. Их сечение может находиться в диапазоне от 16мм2 до 240мм2;
- Вспомогательная или осветительная – используется для подключения осветительных, измерительных и релейных устройств.
Фазная, как и нулевая жила, представляет собой алюминиевые провода, которые скручиваются в жгут вокруг сердечника. Для фазной жилы сердечник выполняется из алюминия, а для нулевой – из стали.
Существуют изделия без нулевой жилы. Они более лёгкие и имеют меньшее сечение.
Осветительные, фазные и нулевые жилы должны плотно скручиваться из округлых алюминиевых проволок и иметь округлую форму. Вспомогательные проводники, предназначенные для цепей контроля, производятся однопроволочными из медной проволоки.
Фазные проводники изолированы друг от друга. В зависимости от конструкции, нулевая фаза может быть покрыта изоляцией или нет. В качестве изолятора используется светостабилизированный силанольносшитый полиэтилен и термопластичный ПЭТ, имеющий стабильные светотехнические показатели.
Светостабилизированный силанольносшитый полиэтилен обладает отличной стойкостью к воздействию влаги и ультрафиолетовых лучей. Такой ПЭТ имеет широкоячеистую трёхмерную молекулярную структуру, которая образуется за счёт поперечных связей между молекулами.
Благодаря этому, получается прочный диэлектрик, устойчивый к механическим повреждениям, который может выдерживать высокие (до 90°С) и низкие температуры. Кратковременно (в течение 5с) может выдерживать температуру до 250°С.
Для каждой жилы, согласно Правил устройства электроустановок, используется своя цветовая маркировка.
Разновидности кабелей
В зависимости от конструкции и назначения, различают следующие виды самонесущих изоляционных проводов:
- с неизолированной нулевой жилой;
- с изолированной нулевой жилой;
- без нулевой несущей жилы.
Первый тип ещё называют «голым». К нему относится кабель СИП 1.
Второй вариант имеет изолированный нулевой провод. К этому виду относятся провода марки СИП 2.
Следующие виды не предусматривают наличие нулевого провода. К ним относятся классы СИП 3 и СИП 4.
СИП 3 представляет собой одножильный кабель со стальным сердечником с защитной изоляцией. СИП 4 не имеет несущего элемента.
Также по требованию заказчика могут изготавливаться герметизированные кабели. В этом случае к аббревиатуре СИП добавляется символ «г».
Если проводник не распространяет горение, то в этом случае марка кабеля имеет дополнительную букву «н».
Также выпускают марки СИП 1А и СИП 2А.
Условное обозначение кабелей
Согласно ГОСТу, маркировка проводников должна иметь вид:
- Первыми идут символы «СИП», обозначающие тип проводника;
- Через дефис указываются цифры от 1 до 4;
- Через интервал добавляются числа, которые указывают на количество каждого вида жил, далее через знак умножения – их сечение. Цифры, относящиеся к каждому виду, отделяются друг от друга знаком «+»;
- Через тире указывается номинальное напряжение кабеля;
- Также через интервал могут указываться технические условия.
Например, если указана маркировка СИП-2 3×70 + 1×95 + 2×25 – 0,6/1 ТУ, то параметры самонесущего изолированного провода следующие:
- предназначен для организации воздушных линий электропередач;
- имеет жилы:
- 3 основные сечением 70мм2;
- 1 несущая изолированная сечением 95мм2;
- 2 вспомогательные сечением 25мм2.
- кабель рассчитан на напряжение 0,6/1кВ.
Свойства, характеризующие СИП
Быстрое распространение провода марки СИП получили за счет следующих характеристик:
- Эксплуатация кабеля с изоляцией снизила расходы на его обслуживание на 80%. Провод этого вида имеет надежность в бесперебойной передаче электрической энергии к объекту потребления. Самонесущий кабель с изоляцией исключает возможность короткого замыкания, возникающего из-за климатических условий (снег, наледь, обрывы провода поваленными ветром деревьями).
- Снижение затрат в процессе монтажа линий трансформации электроэнергии, уменьшение охранной зоны.
- В мегаполисах разрешается делать монтаж линий по фасаду зданий и сооружений. Электропровод может обойтись без дорогостоящих работ по монтажу. Линии «воздушной» трансформации электроэнергии могут совмещать передачу высоковольтного, низковольтного напряжения, а также монтировать на них кабели связи.
- Значительно снижаются на «воздушке» (ВЛ) потери, если происходит замена стандартных проводов на самонесущий кабель. Простота монтажа и возможность подключения новых объектов потребления энергии без потери напряжения для действующих абонентов.
- Повышенная стойкость электрокабеля марки СИП к возгоранию из-за его конструкции и невозможности короткого замыкания.
- При применении провода этого вида для силовых линий становится меньше незаконных подключений, уменьшаются потери электрической энергии. Значительно экономятся деньги на ремонт кабеля.
Как устроен кабель СИП
Маркировка СИП показывает на его внутреннее строение, расшифровка объясняет общий принцип — скрученные алюминиевые жилки, сверху покрытые прочным полиэтиленом, имеющим светостабилизирующее свойство, которое препятствует воздействию на провод ультрафиолетовых лучей.
Оболочка в конструкции СИП окрашивается в черный цвет, а расшифровка показывает, что несущий элемент в конструкции электропровода связан с нулем, вокруг которого располагаются алюминиевые жилки
Строение электропровода СИП:
- (1) — элемент, проводящий ток;
- (2) — сердечник провода из стали;
- (3) — оболочка из полиэтилена, имеющего повышенную прочность.
Кабель СИП номер 3, фазный, производится из алюминиевых скрученных жилок, сердечник кабеля стальной, имеющий круглую форму, количество жилок (алюминиевых проволок) изготавливается по норме ТУ для каждой марки. См. фото ниже:
Строение єлектропровода СИП
В конструкции электропровода сип может применяться алюминиевая несущая жила, ее не применяют в конструкциях СИП-3, СИП-4, СИП-5:
Различные типы СИП-проводов
Фазный провод всегда закручивают по часовой стрелке вокруг «нулевого» провода.
В электрокабелях марки СИП-2, СИП-3, СИП-5 применяется сшитый XLPE в качестве оболочки со светостабилизирующими свойствами, а в СИП-1, СИП-4 используется оболочка из термопластичного полиэтилена LDPE низкого давления
Технические характеристики кабельных линий провода СИП и ВЛ зависят от его исполнения:
- марка СИП(Н) — в конструкции применяется изоляционный материал, стойкий к горению;
- марка СИП(Г) — в электрическом кабеле этой конструкции используется водоотталкивающая изоляция;
- конструкция СИП(НГ) говорит о сшитом полиэтилене в оболочке электропровода, имеющего стойкость к горению и проникновению воды.
В современной энергетике кабель СИП применяют по радиальной схеме распределения электроэнергии. Аббревиатура СИП (х) показывает, что (С) — самоподдерживающий, (И) — изолированный, (П) — провод, (х) — марка конструкции: провод СИП-1, 1А, СИП-2, провод СИП-2а, 3,4,5.
Способы маркировки и сечение
Маркировка, обозначающая фазные жилы, наносится прямо на изоляционный слой. Она может быть цветной продольной полосой или риской, возможен вариант цифровой маркировки. Профессионалы, имея колоссальный опыт, рекомендуют отдавать предпочтение цифровой маркировке, хотя провода с ней встречаются не так уж часто.
Объяснение этому достаточно простое. Недобросовестные производители могут принести проблемы, используя, в частности, некачественный краситель для маркировки. Ведь последняя помимо информативной функции обладает еще и защитной, обеспечивая определенную степень стойкости к ультрафиолетовому излучению.
Преимущества использования СИП
По сравнению с голыми ЛЭП у самонесущего изолированного провода просто масса преимуществ:
высокая надежность
Из-за сплошной изоляции, исключены межфазные короткие замыкания и последующие обрывы провода. Соответственно на линии уже не будет наблюдаться такой печальной картины как многочисленные счалки в пролетах.

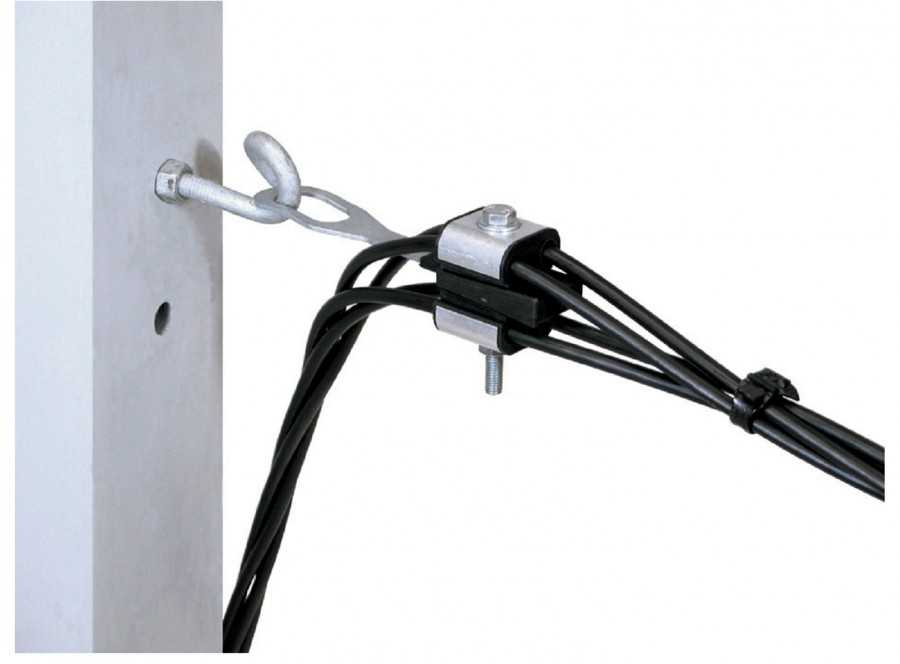

можно применять опоры меньших габаритных размеров
Например, вместо опор СВ-110 и СВ-95 брать стойки СВ-85. Или вообще использовать деревянные.
расстояния от СИП до зданий и сооружений уменьшены по сравнению с голыми ВЛ-0,4кв
Соответственно появляется больше вариантов использования ЛЭП в плотной жилой застройке.
- реконструкцию эл.сетей можно проводить с одновременной подвеской СИП на высоковольтных ЛЭП, существующих ВЛ-0,4кв, а также линий связи. Все это дает заметную экономию на опорах.
- обеспечение большей безопасности не только для персонала обслуживающего СИП, но и для потребителей, птиц и животных
меньшие потери при передаче электроэнергии благодаря малому индуктивному сопротивлению
К примеру, для провода сечением 70мм2 индуктивное сопротивление у СИП, меньше почти в 4 раза!
меньшая пожароопасность. Отсутствуют схлесты, значит нет искр при коротких замыканиях.
применяя специальный комплект инструмента можно обслуживать СИП под напряжением, не прерывая подачу эл.энергии потребителям
для надежной эксплуатации не требуется сплошная вырубка деревьев в охранной зоне ЛЭП. Даже при монтаже новой линии габариты просеки значительно уменьшаются в размерах.
безаварийная работа при соблюдении правильного обслуживания от 30 лет и более

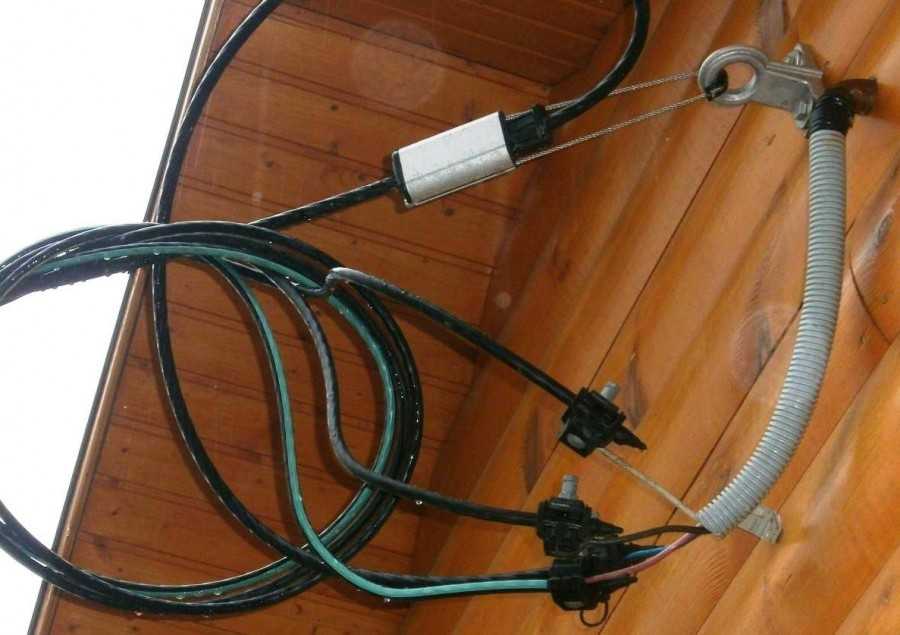

доступность прокладки СИП по фасадам зданий
нет лишних затрат на траверсы, изоляторы, крюки, колпачки, хомуты к траверсам
безопасность работ вблизи линий СИП сторонних механизмов
Вероятность того, что автокран работающий в охранной зоне ЛЭП коснется стрелой проводов и окажется под напряжением минимальна.
