Монтаж и подключение осветительной ленты из диодов

Схема подключения светодиодной ленты 220В к сети

Основной причиной, по которой запрещено подключать светодиодную ленту напрямую к бытовой электросети 220В, является высокое напряжение тока. При таком подключении произойдет перегрев и, как следствие, выход из строя диодов. Ленты рассчитаны на питающее напряжение постоянного тока 12В и 24В. Требуемое напряжение указано на самой ленте по всей ее длине. Для получения величины необходимого питания, используют преобразователи сетевого напряжения.

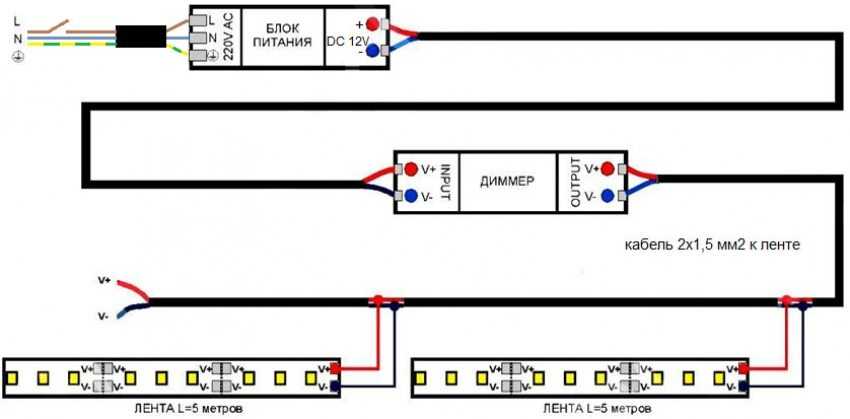

Схема подключения белой светодиодной ленты с диммером и усилителем

Как подключить светодиодную ленту 12 вольт к сети

Схемы подключения светодиодных лент на 12В и 24В максимально просты и имеют идентичный принцип. Перед тем как подключить светодиодную ленту к 220В, необходимо учесть несколько важных моментов:

• Следует определить общую длину линии, по которой будет располагаться лента. Зная это значение, можно будет правильно нарезать полосы.
• Разрезать ленту необходимо в строго определенных местах, помеченных производителем в виде символа с изображением ножниц и линии разреза. Если же сделать отрез в произвольном месте, некоторые диоды окажутся отсоединены друг от друга и светиться не будут, так как произойдет разрыв цепи.
• Необходимо учитывать полярность. Если во время подключения лента не будет работать, значит соединение выполнено неверно и необходимо исправить ситуацию.
• Изучите руководство к изделию и ознакомьтесь с обучающим видео перед монтажом светодиодной ленты. Подключение ведите в определенном инструкцией порядке.

При подключении светодиодной ленты к 12 вольтам используют блок питания, основной функцией которого является понижение напряжения в сети с 220В до 12В. Подсоединение выполняется с помощью двухжильного провода: в блоке питания он зажимается клеммами, а к ленте припаивается в местах контактных площадок. Соединение трансформатора для светодиодной ленты 12 вольт производится с учетом полярности: плюс к плюсу, минус к минусу.

Правильное подключение светодиодной ленты 12 вольт к сети

Подключение светодиодной ленты 220В

Схема подключения светодиодной ленты к сети 220В без преобразователя включает в себя диодный мост, который и служит выпрямителем напряжения. Особенностью подключения является то, что светодиоды соединены в одну цепь из 60 штук последовательно или парами. Разрезать ленту следует через 50 или 100 см. Если в процессе работы выйдет из строя один светодиод, то погаснет весь отрезок, который можно легко заменить.

При монтаже светодиодной ленты своими руками следует сначала проконтролировать ток, проходящий через светодиоды. Если при измерении он окажется больше допустимого, необходимо присоединить еще отрезок ленты

Такое соединение следует делать очень осторожно, так как места пайки остаются оголенными и, при случайном прикосновении к ним, можно получить удар электротоком. Нужно принять меры, исключающие прикосновения к оголенным местам

Схема подключения светодиодной ленты на 220В

В светодиодных лентах 220В используется именно такая схема. Заводские изделия уже рассчитаны на подключение к сети 220V. Для безопасности, такие ленты помещены в прозрачную ПВХ-трубку: это исключает риск прикосновения к опасным контактам и дополнительно защищает от влаги. Благодаря этому, влагозащищенную светодиодную самоклеющуюся ленту 220В можно применять не только в помещениях с повышенной влажностью, но и на улице.

Принцип подключения

Самым главным условием запуска и продолжительной работоспособности светодиодной ленты от батареек, будет мощность и уровень заряда (емкость) источника питания.

При этом использовать можно любые типы и виды батареек, в том числе и аккумуляторные. Причем данный вариант даже более предпочтителен.

во-первых такой источник будет многоразовым

Заканчивается заряд, батарейку отсоединяете, подзаряжаете и пользуетесь подсветкой дальше. В большинстве своем, именно аккумуляторные модели и рекомендуется использовать на кухне и в ванной.

То есть там, где помимо светодиодного освещения, есть еще и традиционное.

во-вторых это экономически выгоднее

Отпадает необходимость хранить залежи запасных батареек и своевременно докупать новые.

Применять можно любые типы:

пальчиковые

мизинчиковые

кроны

и даже таблетки

Главное, собрав их необходимое количество, получить требуемые 10-12 вольт.

Несколько важных моментов

Руководствуясь описанными рекомендациями, несложно будет разработать схему для реализации подсветки или полноценного освещения, рассчитать длину проводов и определить оптимальное место размещения каждого функционального блока. Но прежде чем приступить к выполнению работ следует помнить о правилах техники безопасности:

• работы по подключению и монтажу выполнять только на отключенном оборудовании;
• перед первым включением дополнительно проверить надёжность всех контактов и правильность собранной схемы.

Также рекомендуется заранее приобрести некоторые расходные материалы:

• термоусадочную трубку для изоляции спаянных участков проводов;
• наконечники для проводов;
• коннекторы для последовательного соединения двух участков лент;
• алюминиевый профиль, чтобы не допустить перегрев светоизлучающих диодов.

В статье были определены все основные моменты, касающиеся подключения светодиодных лент на 12 В как с блоком, там и без блока питания. К сожалению, рассмотреть все схемы невозможно, ввиду многообразия их вариаций. К тому же постоянное совершенствование светодиодной продукции способствует появлению новых схемных решений, которые могут вызывать у рядовых пользователей вопросы с подключением и проведением расчётов.

Что представляет собой светодиодная подсветка

Светодиодное освещение, led-ленты, светильники, лампы способны обеспечить максимально комфортный, оптимальный уровень, степень освещенности. Подобные системы органично дополняют, вписываются в общую интерьерную концепцию кухни и других помещений в доме. Корректное распределение светового потока, правильно подобранное освещение — важная составляющая эффектного стильного современного дизайна. Можно сказать, что лед-ленты выполняют функциональную и эстетическую роль. Подобный источник освещения вносит новые нотки в общее оформление, дизайн, интерьер пространства.

Светодиодные ленты применяют для декоративной подсветки ниш, карнизов, мебельных гарнитуров, подвесных потолочных конструкций. Планируя освещение, светодиодные светильники, led-ленты для кухни чаще всего используют в качестве дополнительной эффективной подсветки для рабочей зоны.

Светодиодное освещение представляет собой тонкую гибкую ленту с самоклеющимся основанием, на которое установлены светодиоды. Световые диоды — особые полупроводники, излучающие равномерный световой поток при прохождении электроэнергии. Степень яркости освещения зависит от вида, химического состава световых диодов.

Система освещения состоит из:

• генератора питания (БП);
• контроллера, который необходим при использовании led-лент с цветными диодами;
• специальных коннекторов (диммеров), которые позволяют с легкостью соединять отдельные элементы лент.

Планируя монтаж светодиодного освещения, led-ленты самостоятельно, своими руками, нужно учитывать, что установка не проводится никогда напрямую. Светодиодная лента может перегреться, сломаться, поэтому основным условием подключения подсветки является наличие стабилизатора.

Планируя организовать на кухне подсветку с использованием световых диодов, необходимо учитывать, что лед-ленты бывают различных видов. Поэтому, чтобы подобрать оптимальный вариант освещения, перед приобретением обязательно поинтересуйтесь характеристиками представленных различных моделей. Не стоит забывать, что кухня — помещение с непостоянным температурным режимом и высокой влажностью.

Одним из основных параметров различия является тип установленных на ленту светодиодов в качестве источника освещения. Для организации дополнительной подсветки чаще всего применяют диоды типа SMD-3528, 5050.

Светодиоды с маркировкой SMD-3528 состоят из одного кристалла, двух выводов, имеют меньшую яркость, генерируют довольно слабый поток света. Поэтому подобные лед-ленты применяют исключительно для дизайнерских задумок.

Световые диоды SMD-5050 состоят из трех кристаллов, имеют шесть выводов. Обеспечивают монохромное или цветное свечение, если на ленте установлены красные, желтые, синие, пурпурные, оранжевые кристаллы. Лед-ленты данного класса можно применять в эстетических целях, для дополнительной подсветки рабочей зоны на кухне.

Самые яркие, мощные световые диоды — SMD-5630, 5730, 2835. Подобные элементы имеют широкий угол освещения (до 140–160 градусов), обеспечивают яркое равномерное свечение и могут осветить каждый уголок вашей кухни.

В продаже также встречаются DIP светодиоды класса «пиранья», подразумевающие технологию глубокой установки в системах. Обеспечивают равномерный рассеянный направленный свет. Угол распределения светового потока составляет от 75 до 95º. Подобные модули имеют более дешевую стоимость и их оптимально применять только в дизайнерских целях, к примеру, для освещения, подсветки шкафов, интерьерных предметов декора на кухне.

Выбирая светодиодную ленту на кухню, стоит также учитывать количество диодов на погонный метр. Равномерно интенсивную, мягкую подсветку обеспечивают лед-ленты, светильники с максимально плотным расположением компонентов.

Виды led-ленты по степени защиты:

1. Открытые (негерметичные). Обозначены маркировкой IP33. Имеют незащищенные токопроводящие дорожки, поэтому монтаж лент подобного типа можно проводить только там, где исключено попадание влаги.
2. Односторонние. Производители отмечают их IP65. Герметичные со стороны электроники, то есть все контактные элементы залиты силиконовым герметиком.
3. Герметичные двухсторонние лед-ленты. Производятся в специальных защитных кожухах из полностью прозрачного полимерного пластика.

Для организации дополнительной, эстетической подсветки на кухне отдавать предпочтение стоит лентам с обозначением IP65, IP67, IP68

Не менее важно выбрать генератор питания по уровню мощности, классу защиты
