Греющий саморегулирующийся кабель для водопроводных труб

Преимущества и недостатки

Плюсы:

1. Не требует сложных расчетов при монтаже. Это позволяет значительно сэкономить на проекте.
2. Не требует регулировки температуры. Свои функции он выполняет без участия человека.
3. На разных участках, температура увеличивается только при необходимости. За счет этого значительно сокращается потребление электроэнергии.
4. Устойчив к перепадам температуры и к химическим воздействиям.
5. Никогда не перегорает. Абсолютно пожаробезопасен.

Единственный недостаток — это его стоимость.

Стоимость саморегулирующего намного превышает стоимость резистивного. Но это впечатление обманчиво. Огромный срок службы и экономичное электропотребление позволяет окупить все первоначальные затраты.

Конструкция и сферы применения

Кабель греющий является проводником с высоким сопротивлением, принимающим электроэнергию и преобразовывающим ее в тепло. Основной показатель эффективности – мощность на единицу длины.

Главный элемент конструкции – жила из сплава стали, нихрома или меди, защищенная изоляционным материалом (фотополимером, слюдой, резиной), оснащенным экраном из алюминия, нержавеющей стали или никелированной медной сетки. От отрицательных воздействий внешней среды изделие защищает оболочка из поливинилхлорида, устойчивая к образованию ржавчины.

Рынок предлагает множество разновидностей греющих кабелей:

• для отопления промышленных и жилых помещений при помощи теплого пола;
• для обогрева водопроводов, канализации, водостоков и кровель;
• для поддержания определенной температуры и обогрева промышленных трубопроводов и резервуаров, полов морозильных камер.

Чтобы защитить водопроводные трубы от промерзания, электрокабель укладывают снаружи или внутри. Кабель для обогрева труб на водостоке предотвращает обледенение кровли и образование сосулек.

Многие технологии в нефтеперерабатывающей, химической и пищевой промышленности требуют установленного режима температуры. Он обеспечивается при помощи установки на трубопроводы и резервуары обогревателей в виде электрокабеля, оснащенного системой управления, передачи информации и распределения.

Как закрепить кабель на крыше и водостоке

После этого на крыше прикручиваете крепежные клипсы или ленту.

Чтобы не было течи, не забывайте обработать места входа саморезов герметиком.

Шаг между верхним и нижним рядом клипс – 60см.

Ошибка №5
Для монтажа нагревательного кабеля на крыше применяйте только специализированный крепеж.

Забудьте про хомутики, которые часто используют для прокладки кабеля по стенам в доме.

Для отдельных видов кровли выпускаются специальные лепестки на защелках. С ними даже дырявить ничего не придется.

Есть еще метод крепежа с применением самоклеющейся герметизирующей ленты на алюминиевой основе.

Как уверяет производитель, лента имеет высокий уровень адгезии, является термостойкой и долговечной. Но все-таки большинство предпочитают сквозной крепеж кабеля, считая его более прагматичным и надежным.

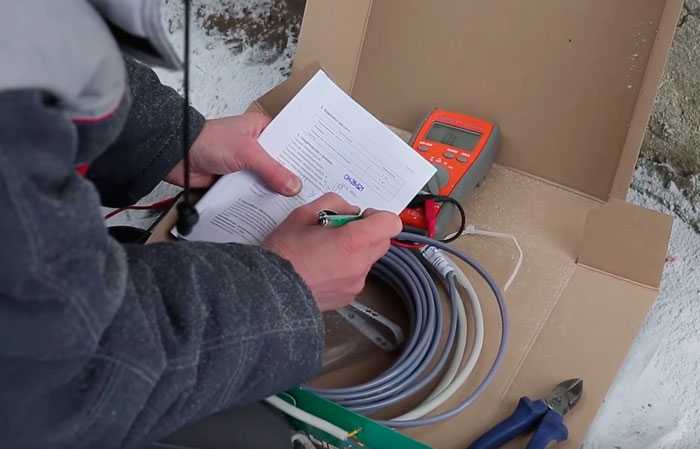

Перед монтажом нагревательного кабеля обязательно проверяйте его сопротивление и целостность жил мультиметром.

Данные по сопротивлению должны быть указаны в паспорте на изделие.

Если все в порядке, укладываете кабель волнами согласно закрепленных клипс на скате крыши.

После чего, холодный конец заводится в монтажную коробку под коньком.

Секции для водостока также прозваниваются. Как между рабочими жилами, так и с защитным проводником.

Между заземляющим защитным проводником и рабочими жилами изоляция должна достигать нескольких мегом.

Такую проверку осуществляют уже не мультиметром, а мегомметром.

Все данные обязательно записывайте в паспорт, дабы потом было с чем сравнивать. Вдруг через несколько лет вам понадобится найти причину неработоспособности системы.

После всех проверок, желоб тщательно очищается от грязи и мусора.

Внутри него закрепляется монтажная лента. Чаще всего это делается на заклепках.

Но есть и бесклепочное крепление.

Лучше всего применить комбинированный вариант. Через каждые 1,0-1,5м заклепываете ленту, а посреди этих отрезков укладываете пластиковые распорки, которые просто раздвигают кабель между собой.

Горизонтальный участок кабеля укладывается в желоб, а вертикальный при помощи тросика спускается вниз по водостоку.

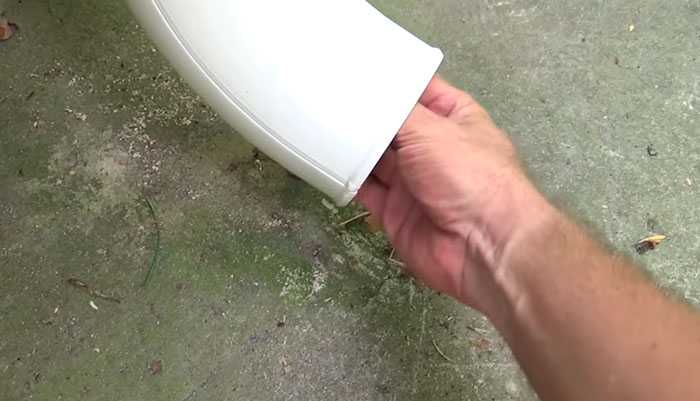

Обратите внимание, если у вас дома есть домашние питомцы, они очень любят погрызть такой кабель, провокационно выглядывающий из трубы. Ошибка №6
В данной ситуации нельзя делать его выпуск на улицу, а петлю лучше запрятать внутри.

Ошибка №6
В данной ситуации нельзя делать его выпуск на улицу, а петлю лучше запрятать внутри.

Тросик вертикального участка кабеля подвешивается на крючок.

Данный трос обязателен при высоте труб свыше 4м. Кстати, при прокладке кабеля в ендове, также зачастую применяют несущий трос.

Он воспринимает всю механическую нагрузку, защищая оболочку от повреждения.

Вместо тросика в водостоке можно использовать цепь. Она должна быть оцинкованной, дабы не ржавела от постоянного соприкосновения с водой.

Кабель через специальные распорки просто одевается на отдельные звенья.

Последнее звено сверху подвешивается на распорный прут или шпильку.

Сама шпилька должна не просто лежать поперек отверстия в водостоке, ее желательно закрепить.

Например, за ту же монтажную ленту.

Ошибка №7
Не экономьте и не опускайте кабель в трубу без такой цепи или троса.

Они выполняют защитную функцию. В случае неработоспособности системы, лед очень быстро налипает на кабель в водостоке, увеличивая его массу в несколько раз.

И чтобы его не порвало от такой нагрузки и требуется дополнительный несущий элемент.

После укладки все холодные концы кабелей заводятся в монтажную коробку.

Весь процесс повторяется на всех скатах крыши.

Если у вас есть пристройка без водостоков (гараж), на нем также размещается кабель, но таким образом, чтобы его петли свисали на несколько сантиметров вниз (5-8см).

Это так называемая схема “капающая петля”.

Греющий кабель – характеристики

Мощность становится основным критерием для тех, кто заинтересован в покупке греющего кабеля.

Её выбирают в зависимости от места эксплуатации:

• 5 Ватт – при подземных коммуникациях.
• 10-20 Ватт – тоже для укладки под землёй, но если камень идёт снаружи.
• 20-50 Ватт – для трубопроводов, идущих по воздуху.
• 50-150 Ватт – если обогреватель в качестве основного источника – в тёплых полах.

Температурный режим тоже имеет значение. Есть высокотемпературные изделия, способные выдержать до 190 градусов, среднетемпературные и низкотемпературные. Последние две разновидности выдерживают, соответственно, 120 и 65 градусов. От этого и стоит исходить, выбирая провод для обогрева водопроводных труб.

Сколько потребляет греющий кабель?

Каждый потребитель часто задумывается об этом, в первую очередь. Ни один специалист не сможет заранее рассчитать точный ответ. Ведь он зависит от большого количества факторов.

Потребление определяется следующей группой показателей:

1. Разновидность выбранного греющего кабеля.
2. Мощность и длина.
3. Диаметр, теплоизоляция трубы.
4. Погодные условия.
5. Место расположения такого изделия, как провод нагревательный.

При использовании таких труб можно рассчитать потребление, но лишь приблизительно.

Для этого достаточно использовать следующую схему:

Сначала надо узнать, какое номинальное потребление, рассчитанное производителем.

• При наличии теплоизоляции потребление снижается примерно в два раза.
• При круглосуточной работе надо количество часов в сутках умножить на 30 дней, потом результат перемножают с потребляемой энергией. Тогда получают характеристику, которой должен обладать провод для обогрева водопроводных труб.

Принцип действия

Принцип действия такого изделия немного напоминает работу резистивного проводника. Саморегулирующий нагревательный кабель работает на основе свойства проводника электротока: когда он нагревается, то увеличивается сопротивление. Чем оно выше, тем ниже сила тока и соответственно меньше затрачиваемой мощности.

Принцип работы полимерной матрицы в этом случае заключается в следующем: когда уменьшается температура на любом участке матрицы, то проводимость тока увеличивается, и как результат нагревательный элемент нагревается больше. Благодаря этому температуру можно регулировать без применения различных терморегуляторов. Таким образом достигается терморегуляция.

Например, принцип действия на определенном участке проводки, который располагается в холодном месте состоит в следующем: он обладает меньшим сопротивлением, но через матрицу здесь протекает значительный ток, что существенно нагревает устройство. Там, где участок трубы теплый, сопротивление будет большим, а значит протекающий ток меньше. Поэтому, когда в замерзающую водопроводную трубу подключается саморегулирующий нагревательный проводник, он начинает работать на полную силу, и когда труба начнет прогреваться, мощность устройства будет увеличиваться. О том, как сделать обогрев водопроводных труб кабелем, мы рассказывали в соответствующей статье.

Принцип работы такого изделия дает возможность получить:

• надежное приспособление, которое прослужит многие годы;
• применение изделия при любых обстоятельствах и условиях.

На видео обзорах ниже наглядно показано, как работает и из чего состоит данный тип проводника:
