Как правильно подключить патрон для лампочки к проводам.
Да что говорить, иногда сами электрики делают это не правильно. Чем это может обернуться для вас при дальнейшей эксплуатации?
Начнем с карболитовых. Данный патрон является разборным и состоит из трех частей:
Чаще всего в наших квартирах используются патроны имеющие маркировку:
Буковка «E» говорит о том, что он относится к винтовой серии с резьбой Эдисона.
Бывают еще штыревые, серии G и некоторые другие, представленные ниже.
Такие изделия рассчитаны на ток не более 4А. То есть, в сети 220В к ним можно подключить нагрузку до 900Вт.
Подключение кабеля производится в следующей последовательности.
Перво-наперво перед началом работ нужно выяснить, какая из жил в кабеле является фазой. Это главный момент отвечающий за безопасность всей дальнейшей сборки.
Делается это при помощи обыкновенной индикаторной отвертки.
Контакт для подключения представлен на фото ниже.
Почему это так важно? Дело в том, что в патроне у вас никогда не должна быть под напряжением резьбовая часть. Не многие знают, но выключатель света (одноклавишный, двухклавишный) при отключении разрывают только один из проводников
Второй, так и продолжает напрямую поступать на патрон. А теперь представьте, что электрик случайно перепутал фазу с нолем и пустил через выключатель нулевую жилу.
В итоге, в один прекрасный момент, лампочка в люстре может не просто перегореть, а лопнуть с разрушением стеклянной колбы.
Вы отключите свет чтобы ее заменить, и при такой замене, вам по любому придется соприкоснуться с цоколем.
Есть вообще светильники полностью с металлическим корпусами патронов. Стоит здесь перепутать подключение проводов, и при нештатной ситуации весь светильник целиком окажется под напряжением.
Еще часто можно наблюдать ситуацию, когда при заворачивании лампочки в патрон, она почему то не светится. Причина здесь кроется в отгибании центрального контакта. Он просто не достает до пятачка цоколя.
Чтобы исправить этот дефект, достаточно его подогнуть обратно. Многие делают это неизолированными отвертками, либо ножом.
В результате неаккуратных действий, вы обязательно заденете боковые контакты, а они у вас будут под напряжением.
Как итог — удар током вам обеспечен. Опытные электрики в этом случае советуют вообще не применять отвертки или посторонние инструменты, а воспользоваться самим патроном.
Выкручиваете цилиндрический корпус с резьбой и вставляете его боковой гранью между двух контактных площадок.
Далее краешком цепляете центральный пятачок и отгибаете его к верху. Никаких КЗ при этом вы не создадите, да и сами под напряжение не попадете.
И не важно на стене этот патрон или на потолке. Делается все в обоих случаях аналогично
Поэтому запомните — нулевой проводник всегда должен приходить только на резьбовую часть цоколя.
У многих возникает вопрос, а куда подключать провод заземления, если у вас 3 провода в кабеле? Ведь на вкладыше с контактами больше нет свободных разъемов.
Данный третий провод, должен подключаться к корпусу самого светильника. Обычно на люстре или бра, всегда есть заводское место, куда и должна подсоединяться «земля».
Поэтому непосредственно в сам патрон, третий провод не заводится. При зачистке кабеля всегда делайте этот проводник желто-зеленого цвета большей длины, как минимум в два раза.
Хотя надо сделать замечание, что на некоторых видах керамических цоколей, есть подобные разъемы.
Техника безопасной работы и «прозвон» кабелей
Основное требование безопасности, когда подключается потолочный осветительный прибор, заключается в полном отсутствии тока на всем участке электропроводной магистрали
Просто выключить свет не получится, поэтому важно полностью выключить в электрощитке автоматы.
Чтобы правильно подключить светильник следует подготовить проводники для дальнейшего тестирования путем разделения их так, чтобы они не могли соприкасаться один с другим.
Латинская маркировка кабелей следующая:
- L – фазный провод;
- N – нулевой проводник;
- PE – заземление. Данный проводок имеет желто-зеленый окрас.
Перед этим выключатель в щитке нужно перевести в режим «ВКЛ», затем поочередно отвертку присоединяют к оголенному концу проводник. Если при контакте на отвертке загорается индикатор, то это значит, что кабель находится под напряжением, соответственно это фаза.
По окончанию «прозвонки» каждый проводок следует маркировать каким-либо образом (с помощью цветного скотча). Затем электропитание вновь отключается.
Подготовка
Самостоятельный монтаж декоративного светильника или люстры к потолку требует подготовки. Она включает в себя:
- изучение техники безопасности;
- приобретение необходимых материалов и инструментов;
- выбор способа крепления.
Следует ознакомиться с инструкцией, приложенной к изделию, и с рекомендациями по ее установке. В ней может оказаться очень важная информация, как собрать люстру.
Необходимый инструмент для монтажа своими руками
Чтобы повесить люстру, понадобятся следующие инструменты:
- дрель или перфоратор;
- стремянка или стол, чтобы подняться к потолку;
- шуруповерт, либо отвертки;
- отвертка с индикатором;
- отвертка крестовая;
- изолента;
- пассатижи.
Нужно также подготовить клеммы, если их нет в комплекте с люстрой, крюк или анкер для крепления, саморезы с дюбелями.
Как распознать провода и что случится, если перепутать при подключении
Очень важно знать, как правильно соединить провода: ноль с нулем, фазу с фазой, заземление с заземлением. Самый простой способ распознать провода – с помощью цветовой маркировки
Существуют определенные цвета для проводов:
- провод «заземление» имеет желто-зеленую изоляцию, либо полоски такого цвета в поперечном или продольном направлении;
- фазу (L) могут обозначить различными цветами, но чаще это коричневый, черный или белый;
- провод нейтраль чаще сине-голубого цвета и обозначен в электрической схеме литерой N.
Маркировка проводов цветом имеет свои нюансы. Во время монтажа можно столкнуться с тем, что все проводники одного цвета. Если однофазная сеть без «земли» (2 жилы), определяем фазу с помощью индикаторной отвертки. Если электропроводка имеет заземляющий провод, стоит использовать мультиметр.
Если провода перепутать и подключить неправильно, то ничего страшного с осветительным прибором не произойдет. При обычной эксплуатации, а также если на люстре стоят лампы накаливания, этого можно никогда и не заметить. Но если размыкается не фаза, а ноль, светодиодные лампочки и экономки могут мерцать или легко светиться даже при нейтральном положении выключателя.
Кроме того, такая ситуация требует полного отключения электричества на щитке для каких-либо работ с люстрой (мытье, ремонт).
Правила техники безопасности при сборке, установке и подсоединении к сети
Установка электрических приборов всегда сопряжена с опасностью поражения электрическим током. Поэтому следует неукоснительно соблюдать правила безопасности:
- перед началом работ отключить электроэнергию в сети;
- убедиться в том, что комната обесточена, включив и выключив свет;
- проверить напряжение в жилах при помощи индикаторной отвертки или с помощью мультиметра, оно должно отсутствовать;
- провода соединять только с помощью специальных клемм, «скрутки» опасны и запрещены;
- стоит избегать покупки китайских изделий, они, как правило, низкого качества;
- качественно заземлить электропроводку.
Для соединения проводов (особенно если нужно срастить проводники из разного материала) рекомендуем применять специальные клеммы-зажимы. Во-первых, работать с ними просто – не нужны дополнительные инструменты. Провода просто защелкиваются. Во-вторых, под напряжением температура проводника повышается и его объем увеличивается. Разные материалы имеют разный коэффициент увеличения сечения. Это значит, что клемма, зафиксированная болтиком, со временем ослабнет. А если она зажимает провода из разного металла, есть риск, что контакт разъединится. С зажимной клеммой такого не случится.
Как собрать люстру
Видов потолочных осветительных приборов много, но как правило, способ сборки и подключения похож. Предлагаем ознакомиться, как правильно собрать люстру с разным количеством плафонов для лампочек.
Обычно их продают в разобранном состоянии блоками:
- разобрать корпус люстры;
- убрать пластиковые колечки и уплотнители;
- прикрепить все рожки к корпусу;
- собрать корпус;
- соединить проводку.
Перед тем, как закрутить верхнюю гайку корпуса, подкладываем под нее декоративную чашку, которая облагородит место крепления люстры к потолку. А нижнюю крышку корпуса с гайкой декоративной пока ставить не нужно.
Как подключить люстру
Подключение различных люстр возможно к различным же выключателям:
- одноклавишным;
- и двухклавишным.
Подключение через выключатель с одной клавишей

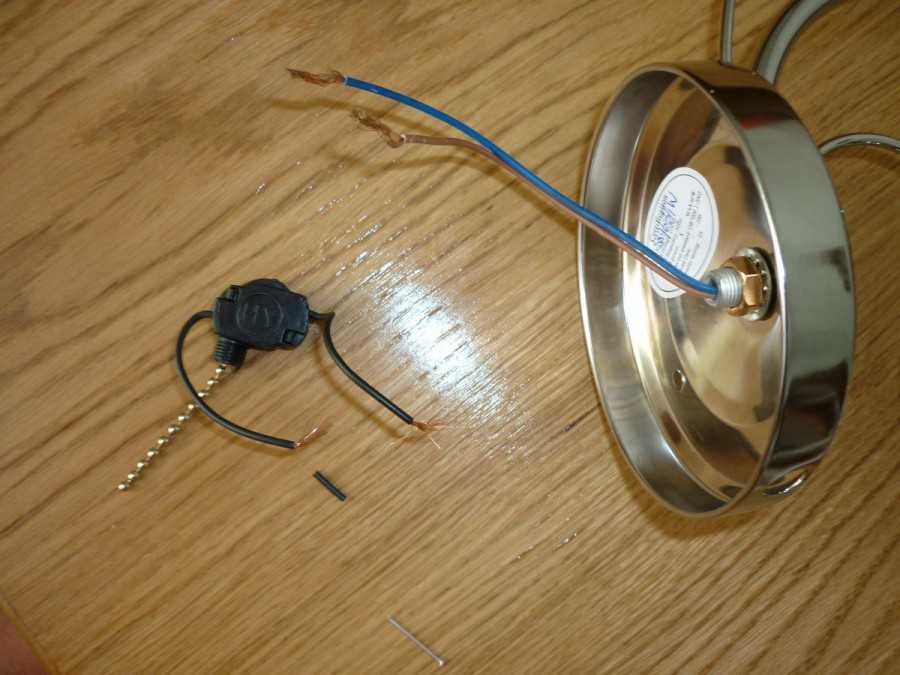

Самая простая схема подключения люстры — это когда из отверстия в потолке выходит проводная пара. Процесс подключения тогда предельно прост: провода соединяются меж собой попарно, и все. Даже последовательность такого соединения не важна. То есть синий ноль-провод в распределительной коробке напрямую подсоединяется к ноль-проводу, но уже в люстре. А коричневого цвета фаза-провод от источника питания все в той же распределительной коробке идет сначала на выключатель, а затем к точно такому фаза-проводу, но уже в светильнике (люстре).
Соединять провода надо с использованием винтовых клеммовых зажимов. Скрутить проводную пару можно и пассатижами, но обязательно нужно будет изолировать концы проводов при помощи специальных колпачков. Таковы обязательные требования техники безопасности.
А вот изоленту (или ПХВ-ленту), которой многие привыкли «заматывать» провода, лучше не использовать. Она точно рассохнется со временем, и, естественно, пострадает качество выполненной изоляции.
В люстрах определенной конструкции не предусмотрено предварительного объединения ламп, и тогда проводные пары идут от каждой из лампочек.
Когда люстра больше, чем в одну лампу, с ее подключением не бывает проблем. Ноль-провода люстры собираются, соединяются и потом подключаются к сетевому ноль-проводу. То же самое и с фазами, но они от выключателя подключаются к фаза-проводу.
Процесс подключения — это скручивание одноцветных проводов. А затем получившиеся скрутки соединяются с проводами, направляющимися по потолку к одноклавишному выключателю.
Видео-инструкция по подключению одноклавишного выключателя представлена ниже:
Подключение через выключатель с двумя клавишами
Начнем с того, что практически вся проводка в городских квартирах или загородных особняках теперь выполняется именно с использованием трехжильного кабеля, в котором находятся провода в разноцветных оплетках. А к монтажному месту любой люстры подходят также три разноцветных провода от двухклавишного выключателя. И сначала необходимо определить, каково назначение каждого из этих проводов.
Понятно, что один — ноль-провод, и он общий для всего комплекта светильниковых ламп. А два других — фазные, проходящие через разные клавиши выключателя.
Сегодня не существует, к большому сожалению, четкой цветовой электросхемы, которой бы придерживались все электромонтажники. Поэтому и провода разных фирм оплетены по-разному. Значит, перед тем, как соединять имеющиеся провода, надо четко выяснить их назначение. Сделать это можно с помощью специального индикатора (или индикаторной отвертки – тоже хороший инструмент). И обязательно при включенных клавишах выключателя. Там, где индикатор обнаружит напряжение, будет фаза, где нет — нулевой проводник.
Если в доме не найдется индикатора, процесс незначительно, но усложнится. Придется обесточивать помещение полностью, разбирать выключатель. Точнее, достаточно будет только снять с него крышку, чтобы увидеть, какого цвета и от какой клавиши провод идет непосредственно к люстре. Нулевой проводник, естественно, не проходит ни через какие клавиши.
В принципе, подключение люстры через двухклавишный выключатель похоже на процесс ее подключения и через одноклавишный. Различие лишь в том, что фазные ламповые проводники делятся на 2 секции. И по одной скрутке от каждой ламповой группы подключаются (вместе) к ноль-проводнику. Оставшаяся пара скруток подсоединяется (по отдельности) к оставшейся паре проводов.
Подключение люстры к двойному выключателю дает пользователю возможность регулировать освещенность помещения, зажигая лампы светильника ступенчато.
Краткая видео-инструкция по подключению двухклавишного выключателя приведена ниже:
Несколько люстр на одном выключателе
Возможен и такой вариант освещения жилых и коммерческих помещений. Он идеален там, где одновременно приходится включать несколько осветительных приборов в одной или сразу нескольких комнатах.
Подключение выполняется следующим образом: люстры (или группа светодиодных/галогенных ламп (если галогенных, то с установкой понижающего трансформатора)) подключаются параллельным соединением. При этом каждый из светильников:
- подключен к выключателю через отдельную распределительную коробку;
- или размещение происходит в единой распределительной коробке.
Все зависит от того, какая будет выбрана схема электрической проводки.
Как правильно подключить люстру самому: руководство и схемы
При монтаже люстры можно столкнуться с некоторыми нюансами. Поэтому стоит изучить строение электрического прибора. Когда из потолка выходит лишь два провода, так же, как и из люстры, никаких проблем с подключением не возникает – все просто. Но если идут по три провода, значит какая-то группа лампочек включается отдельно. И здесь следует разобраться, какие провода соединять друг с другом.
Отдельно нужно знать, как подключить китайскую люстру, поскольку светильники из Китая в продаже чаще всего. Они красивы и стоят не дорого. Однако качество уступает европейскому. Подключение китайской люстры осуществляется по той схеме, что нарисована на панели контроллера.
К одноклавишному (одинарному) выключателю
Подключить правильно люстру на один выключатель несложно.
Просто соединяют два провода, идущие из потолка при помощи клемм или клеммной колодки.
Схема подключения люстры очень проста.
Схема подключения к одноклавишному выключателю
Не делайте «скрутки». Даже временно. Это довольно небезопасно. Лучше сразу все собрать правильно.
С двумя проводами, если на потолке 3 провода к двойному выключателю
Чаще приходится иметь дело с тремя проводами, идущими с потолка. А выключатель – на две клавиши. Вначале надо разобраться, где общий главный провод. Это не трудно сделать, если использовать индикатор фазы. Надо включить две имеющиеся клавиши и по порядку коснуться проводов, применяя отвертку с индикатором. Коснувшись к общему проводу, можно увидеть, что индикатор не загорелся. Провод без свечения общий.
Можно определить общий провод и без индикатора, путем соединения проводов и контрольном включении клавиш выключателя. Но с индикатором быстрее.
Схема подключения люстры с 2 проводами к 3 проводникам на потолке
С тремя проводами к многоклавишному выключателю
Если имеется многоклавишный выключатель, к которому надо присоединить светильник с тремя отдельными лампами, надо следовать схеме.
Схема для светильника с тремя проводами к многоклавишному выключателю
Такое соединение встречается довольно часто. В коридоре стоит трехклавишный выключатель — для кухни, туалета, ванной.
Как подсоединить люстру к блоку выключателя с розеткой
Иногда требуется, чтобы выключатель был совмещен с действующей розеткой. При этом выключатель может быть двух-трехклавишным при наличии 3-5-рожковой люстры. Надо строго придерживаться такой схемы.
Схема подключения к блоку выключателя с розеткой
Схема подключения люстры с 4 и более проводами к трехжильному кабелю на потолке
Некоторые люстры предполагают включение лампочек группами. Можно включить все, а можно лишь часть. В этом случае выключатель должен быть с двумя и более клавишами. Подключение пятирожковой люстры в таком случае ровно такое же, как и схема для трехрожкового светильника. Из трех проводов, идущих с потолка, выбрать надо общий. К нему присоединяют по одному отдельному проводу из тех пар, что идут от каждого из патронов.
Те два провода, что остались, присоединяют к свободным проводам, исходящих из патронов в люстре.
Схема для двухклавишного выключателя
Как подключить светодиодную люстру
Такие люстры имеют контроллер, позволяющий переключать светильник на разные режимы. Управлять режимами помогает пульт. Подключить сначала надо общий провод из потолка с проводом на светильнике. Два полученных конца проводов присоединить с помощью клемм N и L к пульту, а оставшийся провод к выходной клемме. Потолочные провода присоединяют к самой люстре: один – к сдвоенному проводу, другой – к одиночному. Соединяют меж собой заземление. Люстра крепится к потолку и можно проверять ее работоспособность.
Подключение люстры со стационарным пультом
Как правильно подвесить и подключить к проводке люстру с галогенными лампами
Люстру с галогеновыми лампами нельзя подключать к обычной сети в 220 Вт. Нужны трансформаторы для понижения напряжения. Зато такие светильники безопасны даже во влажных помещениях. Схема подключения такого осветительного прибора отличается.
Подключение через трансформаторы для галогенных ламп
Лампы всегда подключаются параллельно друг к другу в отличие от елочной гирлянды.
Трансформаторы имеют определенную мощность. Если источника света будет больше, чем может поддержать трансформатор, лампочки будут гореть тускло и трансформаторы быстро выдут из строя.
Наиболее частые ошибки в подключении люстры
Ошибки при монтаже и подключении встречаются не только у начинающих электриков, даже у опытных специалистов нередко случается так, что люстра светит совсем не так, как должна. Ошибки эти типичны и банальны.
Неправильное подключение двойного выключателя
Это наиболее распространенная ошибка, заключающаяся в том, что входящий фазный провод подключают к одному из выходных контактов выключателя. При такой схеме подключения люстра не может нормально функционировать, так как одна секция ламп включается только при условии, что на другую секцию подано напряжение. То есть, если входящая фаза подключена к левому контакту выключателя, при нажатии левой клавиши фаза заходит в распределительную коробку через нижний входной контакт и включает одну секцию ламп. При последующем нажатии правой клавиши включается и другая секция. Но при размыкании левой клавиши отключаются все секции.
При отжатой левой клавише невозможно включить правую клавишу.
Причина зависимости правой клавиши от левой в том, что изначально фаза зашла через входной контакт выключателя левой клавиши, и левая клавиша при выключении разрывает фазу сразу на обеих секциях.
Для устранения этой ошибки следует поменять местами подключения входящей в выключатель и выходящей фазы.
Вместо фазного провода через выключатель проходит нулевой провод
Согласно правил устройства электроустановок предусмотрен порядок подключения выключателя, который замыкает и размыкает цепь посредством разрыва именно фазы. Как это выглядит на схеме? Нулевой провод, минуя выключатель, проложен из распределительной коробки напрямую к нулевому проводу потолочного светильника. Фазный провод из распределительной коробки проходит через клавишу выключателя, которая разрывает цепь.
Однако на практике иногда встречается неправильное подключение: через выключатель проходит не фазный, а нулевой провод. То есть при отключении клавиши выключателя электропроводка остается под напряжением, несмотря на то, что освещение не горит. Чревато это тем, что возможно поражение электрическим током при замене лампы, при случайном касании оголенных частей плафона люстры либо при нарушении изоляции провода.
Поэтому по возможности желательно устранить подобную ошибку в подключении.
Обнаружить данное нарушение схемы подключения можно при помощи индикатора напряжения, который при положении выключателя в состоянии «отключено» показывает наличие фазы на потолочных проводах.
Неправильная схема подключения нулевого провода люстры
Эта ошибка является причиной того, что в люстре нормально включается только часть лампочек, остальные либо светят слабо, либо вовсе не включаются. Как уже ранее рассмотрено, при наличии трех проводов фазные провода присоединяются каждый к отдельной секции лампочек, нулевой же провод является общим для всех лампочек, которые параллельно все присоединены к нему. Если перепутать провода, и соединенные между собой лампочки, допустим, первой секции подключить к нулю вместо фазы, а к фазе подключить все лампочки обеих секций (вместо нуля), то при нажатии первой клавиши в первой секции лампочки будут включаться, так как туда одновременно заходят и ноль и фаза. При нажатии второй клавиши во второй секции лампочки не будут светить, так как оба входящих провода будут фазные, а для того, чтобы лампочка светила, к ней нужно подавать фазу с нулем одновременно.
Финальная стадия — заводим провода в выключатель
Выключатель всегда устанавливается на провод фазы, размыкая его или распределяя для каждой фазы в люстре (при использовании многоклавишных выключателей). Провода заземления, если таковые присутствуют во внутриквартирной или домовой электропроводке, пускаются в обход выключателя, напрямую к люстре.
Как правило, в продаже имеются одно-, двух- и трехклавишные выключатели. Схема их подключения будет несколько отличаться, поэтому необходимо рассмотреть три варианта.
- Подключение одноклавишного выключателя.
Данная схема является простейшей и позволяет лишь зажигать и гасить все лампы в люстре одновременно. Применяется она при наличии двух подводящих проводов на потолке, вне зависимости от количества проводов, выходящих из люстры.
Непосредственно подключение выключателя будет заключаться в его монтаже на стене и включении в разрыв провода фазы. Определить данный провод в точке подключения можно последовательным прикосновением индикаторной отверткой к проводам ввода. При контакте с фазой на отвертке будет заметно свечение индикатора. Если индикатор не горит, то это означает подключение к нулевому проводу.
Подключение к двухклавишному выключателю.
Здесь схема подключения будет осложнена наличием двух фаз для двух групп ламп в люстре. Поэтому в точке вода в выключатель подключается фаза способом, рассмотренным выше. На выходе же из выключателя будут присутствовать уже два вывода. Это и будут фазы для каждой из групп ламп. Их следует подсоединить к соответствующим проводам, идущим по потолку к люстре.
Подключение люстры к трехклавишному выключателю.
Подобные выключатели используются для управления многорожковыми люстрами, в которых имеется возможность распределить лампы на три независимых группы. Соответственно, в потолочной проводке следует предусмотреть наличие еще одной свободной жилы, если сравнивать схему с подключением двухклавишного выключателя. Остальные действия будут аналогичными: на вход выключателя подводится фаза, а к выходу подключаются фазы на каждую из трех групп ламп.
Производя установку выключателя, необходимо тщательно соблюдать все правила техники безопасности. В противном случае ремонт в квартире может обернуться трагедией. Поэтому все работы по укладке проводов, монтажу выключателей на стены и подключение проводов на потолке следует выполнять лишь при отключенной электроэнергии. Убедиться в отключении можно все той же индикаторной отверткой. В точке ввода при ее подключении ко всем из имеющихся проводов индикатор загораться не должен.
В целом, подключить люстру самостоятельно вполне возможно даже при минимальных навыках электромонтажника. Для этого стоит придерживаться лишь небольшого перечня правил:
- производить монтаж лишь с отключенной электросетью;
- еще до начала досконально изучать схему подключения;
- стараться использовать как можно меньшее количество наращиваний и соединений проводов, отдавая предпочтение цельным кабелям.
Результатом станет безопасная и долгая эксплуатация люстр с любым количеством рожков в самых комфортных условиях освещения.
