Кабельный чулок: устройство, назначение, типоразмеры

Расчет тяжения

Как рассчитать усилие, которое будет прикладываться при протяжке кабеля к нему самому и к его чулку?

На конечный результат оказывает влияние несколько факторов:

будете вы тянуть по горизонтали или под углом

А может вообще поднимать КЛ на несколько этажей вверх.

удельный вес кабеля

длина пролета или трассы

есть ли повороты на трассе и их количество

Рассмотрим простейший вариант. Допустим, вам нужно протащить по прямой трассе без поворотов, 100 метров кабеля, весом 3кг на 1 метр. Протягивать вы его будете по земле в траншее.

Общий вес всего монтируемого участка — 3кг*100м=300кг

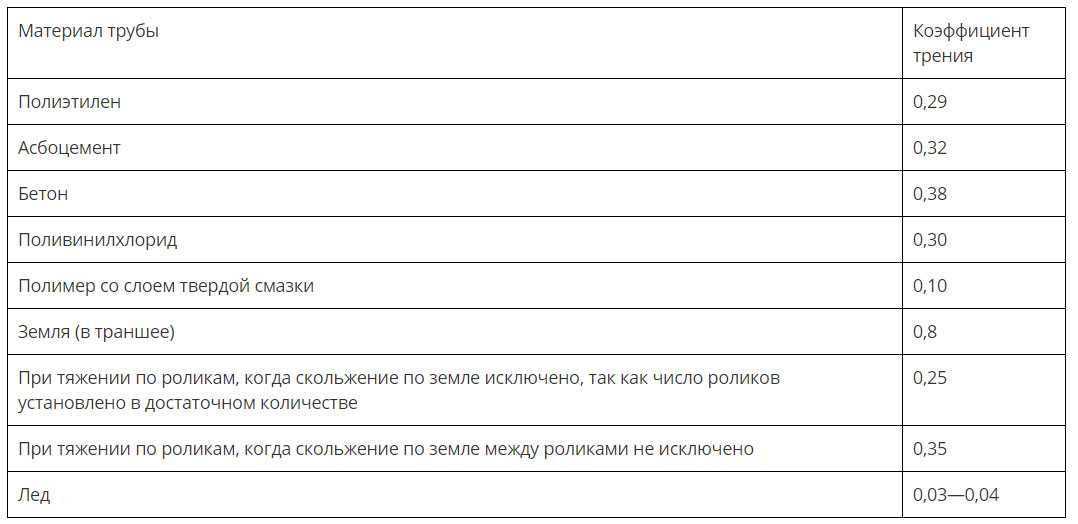

Коэффициент трения о землю берете в следующей таблице:

Перемножаем эти величины и получаем — 300кг*0,8=240 кг/сил

Можно значительно снизить это усилие, применив комплект роликов.

Исходя из полученного результата, проверяйте выбранный по диаметру чулок.

Если он не проходит по допустимому тяжению, увеличивайте его длину. То есть, смотрите в сторону удлиненных моделей.

Инструкция по использованию

Конструкция приспособления простая, но, несмотря на это, имеет свою особенность и хитрость: проводник легко входит в кабельный чулок, но высунуть его обратно очень сложно. Ниже приведена схема действующих сил, которые возникают при протяжке:

Большая стрелка справа указывает на тянущую силу, которая возникает в результате протяжки. Проволоки, что завитые вокруг кабеля, натягиваются. Небольшие вертикальные стрелки показывают сжимающие усилие, которое проволоки создают, когда выпрямляются. Это сжимание происходит по всей окружности устройства.

Когда тяговые нагрузки очень большие, то такое усилие в большинстве случаев деформирует наружную оболочку электрического провода, не повреждая при этом его. Поэтому такой чулок сорвать просто невозможно. Ведь чем больше прикладывается усилие, тем сильнее сжимается механизм. Когда тяговая сила превышается, то рвется, как правило, не само приспособление, а его ушко или проволока. Устройство остается неповрежденное на месте.

Фиксирующая стяжка, которая находится на хвосте приспособления, обладает и вторым значением. Это при условии, что стяжка выполнена правильно. Нагрузка при втягивании на нее практически не подается. Но если необходимо будет кабельную линию вытащить обратно, эта стяжка играет значительную роль. Инструмент способный не только самостоятельно стягиваться при протягивании кабеля, но и самостоятельно распускаться (разжиматься) при его извлечении. Если в механизме нет или просто не зажата стяжка для фиксации, то при возвратном движении оно легко соскальзывает с провода.

Прокладка кабеля под землей требует особых навыков и инструментов. Поэтому такой инструмент, как кабельный чулок, очень необходимый и важный в процессе работы. С его помощью можно не только быстро протянуть высоковольтную линию на всю длину трассы, но и использовать как захватный механизм. Но это не единственный механизм, который необходим для прокладки электрической магистрали, однако он считается одним из основных в этой работе.

Напоследок рекомендуем просмотреть полезное видео по теме:

Теперь вы знаете, что такое кабельный чулок, как пользоваться данным приспособлением и какое у него назначение. Надеемся, предоставленная информация была для вас полезной и интересной!

Наверняка вы не знаете:

Как протянуть кабель через гофру
Что такое наведенное напряжение
Что делать, если разбилась энергосберегающая лампа

Как действует кабельный чулок

Перед установкой на кабель давлением на открытый конец чулок сжимается в осевом направлении и одновременно увеличивает свой внутренний диаметр. После этого он одевается на протягиваемый кабель и тянущим усилием за второй конец слегка осаживается на оболочке. К кольцу крепится конец протяжки или прутка УЗК, предварительно проложенного в канале, после чего можно приступать к работам по затягиванию кабеля в канал.

Схема распределения сил при протяжке (стрелками показаны тянущее и сжимающие усилия)

Начальное усилие фиксации обеспечивается силой трения, возникающей после принудительного растягивания чулка на кабеля или же под действием сил упругости, что сопровождается охватом его оболочки. При появлении усилия протяжки сила трения только возрастает, чему способствует угловая ориентация отдельных нитей сетки относительно оси кабеля. Поэтому по мере увеличения тянущего усилия увеличивается сжатие оплетки и происходит рост усилия фиксации, что гарантирует прочность крепления.

Замечательным свойством кабельного чулка становится то, что равномерное распределение удерживающего усилия рукава по достаточно большой площади оболочки эффективно защищает кабельный сердечник от повреждений и препятствует сползанию рукава с него в процессе работы.

Для удаления чулка достаточно просто начать сдвигать его открытый конец в сторону петли или области обреза кабеля. Это приводит к ослаблению давления на оболочку, уменьшению силы трения и чулок легко соскальзывает с оболочки.

Что это такое

Кабельные чулки нередко называют рукавами, хотя, по сути, рукав – одна из частей конструкции. Состоят изделия из полимерных материалов в виде нитей или проволоки. Концевая петля (ушко) применяется для самостоятельного зажима всех протягиваемых кабелей в одну трассу, тросик также необходим для крепления устройства к той или иной поверхности.

Принцип прокладки кабеля при помощи чулка прост. Когда натягивается петля, то устройство сжимается, что приводит к уменьшению диаметра. Это обуславливает сжатие всех проводников, которые преобразуются в единую цепь. Чулок для протяжки кабеля практически нереально снять. Чем сильнее будет затянута петля, тем больше сожмутся провода. Несмотря на то, что при сильном натяжении петля разрывается, конструкция остается целостной. Обычно «ушко» производится либо из эластичного троса, либо из специальной гибкой проволоки.

Примечание. Для повышения срока эксплуатации и прочности конструкции проволока, из которой производится кабельный чулок, дополнительно покрывается слоем цинка.

Существуют специальные кабельные элементы с высокой степенью защиты от пыли и влаги. Данные изделия производятся из полимерных материалов с повышенными диэлектрическими свойствами и хорошей устойчивостью к образованию коррозии. Такие приспособления следует применять при прокладке кабельных линий в месте прямого контакта с водой или на объектах с максимальными требованиями к электрической и пожарной безопасности.

Заводская петля имеет специальную пробку, на которой указано рабочее сечение кабеля. Вместо пробки может использоваться цветная гильза (ее цвет указывает на определенную модель устройства).

Фиксировать проводники при помощи данного оборудования можно в любом месте кабельной трассы. В таком случае применяются разъемные чулки, устанавливаемые по бокам проводов. Чтобы обеспечить крепление, они дополнены полимерным шнуром.

К преимуществам эксплуатации изделий при протяжке линий можно отнести:

абсолютная защита прокладываемого кабеля от механических повреждений, которые могли бы возникнуть в процессе укладки;
возможность конструирования коммуникационных линий большой протяженности без повреждения токоведущих жил;
при фиксации к стене кабель практически не провисает;
высокая прочность крепления;
простота в процессе монтажа (при условии, что был подобран подходящий чулок для кабеля);
простота конструкции.

Как правильно использовать кабельный чулок

В процессе установки и эксплуатации КМЧ необходимо следовать некоторым правилам. Несмотря на то, что кабель просто проходит сквозь рукав, извлечь его с обратной стороны практически невозможно

Для лучшего понимания процесса важно обращать внимание на распределение сил, которые изображены на картинке

Принцип действия устройства

Стрелка, указывающая в правую сторону, изображает силу тяги, которая возникает при натяжке кабеля. Проволочная оплетка сжимается при тяге. Стрелки, направленные вверх и вниз, указывают на это. Вся окружность сжимается.

Пошаговое использование КЧ:

Кабель вставляют в рукав и протягивают по всей длине вплоть до петли.
У основания шейки провод затягивают, чтобы предотвратить его движение. При сильных нагрузках наружная оболочка не повреждается и не рвется. Наоборот, при сильной тяге сжатие усиливается и лучше фиксируется на проводе в качестве оболочки.
Чтобы предотвратить разрывы, петлю сильно не зажимают.

Даже если рукав будет перетянут, приспособление не порвется, а оторвется лишь ушко. Фиксирующая стяжка не оказывает никакого влияния на нагрузку. При изъятии кабельной трассы стяжка самостоятельно стягивается при укладке и разжимается при извлечении проводов.

Как правильно использовать кабельный чулок

В сопроводительных документах таких изделий обязательно указывается разрывная нагрузка. Это примечание подходит только новым изделиям.

Обратите внимание! Если устройство используют повторно, его качества подлежат уточнению. К примеру, низковольтные КЧ применяют при напряжении до 32 кВ, а средневольтные — до 160 кВ

Выбор изделий на глаз может привести к рискам в виде замыканий, пожара.

Кабельный чулок — правила использования

Конструктивная особенность механизма довольно простая, но вместе с тем имеет свою характерную черту и замысловатость. При этом кабель свободно заходит в данное приспособление, а высунуть его уже практически невозможно. В то время как тяговые нагрузки слишком большие, то данное напряжение приводит к деформации внешней оболочки электрического кабеля. При этом он не получает никаких повреждений.

В результате, чем значительнее прилагаются усилия, тем туже затягивается данное приспособление. Если тяговая сила превысила допустимую, то отрывается сама петля, а механизм находиться на месте в исправном состоянии. Зафиксированная стяжка, расположенная на хвосте устройства, имеет и другое назначение. В случае, если производство стягивания выполнено верно, ее с легкостью можно вытащить обратно.

Чулок способен самопроизвольно разжаться при его вытаскивании. Если в приспособлении не сжата стяжка для фиксирования, то при обратном передвижении она с легкостью сползает с электропровода.

Из чего и как сделан — конструкция

А еще чулок сконструирован таким образом, что при превышении тягового усилия на разрыв, рвется не сам чулок, а крепление тросика к нему. Заметьте, именно точка крепления, а не рукав.

Все чулки изначально должны подбираться таким образом, чтобы рукав рвался позже, чем монтируемый кабель. Как это рассчитать, будет сказано дальше.

Кабельные чулки изготавливаются на заводе, с применением ручного, а не машинного плетения.

Они имеют такую структуру, что при нажатии на открытый конец, значительно увеличивают свой диаметр.

При растягивании диаметр уменьшается. Соответственно, чем больше и сильнее вы тянете, тем прочнее он «вгрызается» в сам кабель.

Причем он отлично держит не только круглые кабеля, но и плоские. Например, популярную марку ВВГнг.

А вот при использовании некачественного NYM, будьте осторожны. Бывает такое, что срывает изоляцию. Поэтому внимательно относитесь к выбору и покупке кабеля. Не нарвитесь на подделку.

Два основных элемента чулка это:

рукав

петля

Так как зачастую кабель приходится протаскивать по сырым траншеям, верхний слой рукава должен быть оцинкованным. Это защищает его от коррозии.

Есть также изолированные рукава. Они выполнены из полимерных диэлектрических материалов.

Где могут понадобиться такие чулки? Например, при укладке кабеля в воде или там, где есть вероятность приближения к токоведущим частям на недопустимые расстояния.

Допустим, вам нужно протянуть провод СИП под действующей ВЛ, находящейся под напряжением. Делать это с длинным металлическим чулком, конечно нельзя.

А вот с изолированным, при соблюдении соответствующих правил ТБ, вполне допустимо.

Длина стального рукава зависит от диаметра кабеля или провода СИП. Она может быть всего несколько сантиметров (для монтажа слаботочки), либо доходить до 2-х метров.

Для крепления к тросу лидеру используется петля. Ее можно встретить как с защитным коушем по краям, так и без него.

Многие предпочитают последний вариант, так как считают такое изделие более гибким.

Кольцо или петля обжимается втулкой. Помимо рабочего функционала, она несет в себе и маркировочную цель.

Именно на ней выбивается рабочий диаметр кабеля, с которым можно работать данным чулком. Указывается минимальный и максимальный размер.

Также на ней может быть выбит заказной номер или артикул, и фирма производитель.

После длительной эксплуатации, тросик зачастую повреждается именно в месте выхода из этой втулки. Поэтому на некоторых моделях сюда одевают термоусадку или пластиковую защитную гильзу.

Есть петли, снабженные на конце специальной втулкой с резьбой (чаще всего М5).

Через нее происходит крепление наконечника или переходника протяжки УЗК.

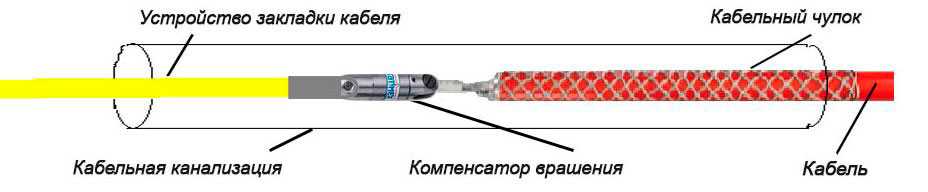

При монтаже кабельных линий и проводов СИП, по технологии рекомендуется одевать на петлю специальный вертлюг (компенсатор вращения).

Он нивелирует крутящий момент на кабеле и позволяет сохранить его в целости и сохранности при любых поворотах и перекручивании.

Грубо говоря, не будет образовываться никаких «барашков».

Устройство

Кабельные чулки — инструмент многократного использования. По нормам они должны изготавливаться из высокопрочного оцинкованного или нержавеющего троса. Существуют и тканые варианты этих изделий.

Виды кабельных чулков определяются характером кабелей, предназначенных для линий низкого, среднего или высокого напряжения. Для надёжного закрепления кабельные чулки снабжаются петельным захватом. Изделия с петлёй предназначены для вариантов со сложной протяжкой кабеля, для которых необходимо повышенное тяговое усилие. Петля закрепляется непосредственно к концам кабеля. Если кабельная линия не только длинная, но и периодически изменяет направление прокладки, то, кроме кабельных чулков целесообразно использовать ещё и кабельные ролики.

Различают проходные и непроходные изделия. Первые предназначены для захвата и удерживания кабеля, вторые – только для захвата.

Типы и классификация

В основе классификации современных кабельных втулок лежат такие их характеристики, как материал изготовления, конструктивные особенности, предназначение.

В зависимости от материала изготовления, гермовводы бывают:

Пластиковые (маркируются английскими буквами PG либо MG) – изготавливаются из слаботлеющих негорючих полимерных материалов: полиамида или нейлона. Недорогие и обеспечивающие хорошую герметичность подключаемого электрооборудования они обладают при этом двумя существенными недостатками: при сильной затяжке резьбовая часть на корпусе втулки часто повреждается, в условиях наличия в воздухе взрыво,- или огнеопасных газовых смесей на корпусе и наружной гайке могут появиться трещины.

Пластиковый гермоввод

Металлические (маркируются английскими буквами PG-М либо MG-М) – данные кабельные втулки изготавливают из таких материалов, как нержавеющая сталь, латунь. Отличаются высокой прочностью, надежностью, широко применяются для подключения электрооборудования, эксплуатируемого в условиях большой концентрации в окружающем воздухе взрывоопасных газов и их смесей. По сравнению с аналогами из пластика, имеют один недостаток – достаточно высокую стоимость.

Металлический (нержавеющий) гермоввод

В зависимости от конструкции и сферы использования, гермовводы бывают:

Общепромышленные – применяются для защиты места ввода кабеля от механических повреждений, герметизации подключаемого оборудования;
Взрывозащищенные – защищают внешнюю среду, содержащую взрывоопасные газовые смеси, от искр и коротких замыканий, обеспечивают надежное заземление и фиксацию кабеля.

Важно! Недопустимо использование не обладающих высокой прочностью, герметичностью и надежностью общепромышленных гермовводов во взрывоопасных условиях

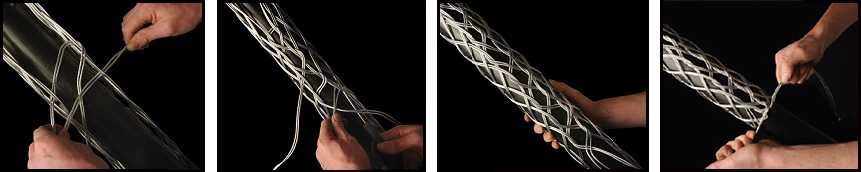

Кабельный чулок своими руками

В основном приборы делаются из стальной проволоки с сечением 3мм. С целью дальнейшего удобства при работе с ним, проволока выбирается по мягче, желательно оцинкованная. Причем лучше брать проволоку по размеру. Так для кабеля диаметром 3 сантиметра, приспособление будет сделано из трех миллиметровой проволоки, если сечение кабеля меньше, то и проволоку желательно выбирать меньшим диаметром.

Кабельный чулок усиленный

Чтобы связать проволоку для кабельного чулка рекомендуется применение таких инструментов как бокорезы или плоскогубцы. Расчет длины проволоки берется также в соответствии с сечением электропроводки.

Например, для четырех сантиметрового провода необходимо три метра проволоки. Она перегибается напополам, при этом на сгибе формируется петля со скруткой. Петлю можно скрутить посредством специальных приборов, или зацепив за какой-нибудь штифт.

Далее проволока присоединяется к торцу электропровода и производится обмотка оставшимися концами проволоки. При этом первый конец сдерживает петлю чулка, вторым производится обмотка проволоки на кабель.

Обмотка изготавливается внатяжку, с плотным прилеганием. Два конца проволоки закручиваются синхронно, под углом 45 градусов. Величина длины приспособления для протягивания электропровода с диаметром в 4 сантиметра должна быть от 60 до 80 сантиметров.

На конце обмотки выполняется по одному полному витку каждой проволокой вертикально проводу. Затем их необходимо стянуть с полной силой и перекрутить между собой. После окончания изготовления чулка нужно отрезать лишнее количество проволоки.

У самодельных чулков также есть некоторые минусы. Одним из таких является выдавливание конца кабеля в сторону. Для исключения такой ситуации необходимо на торце изделия сделать добавочную обвязку более тонкой проволокой. Такой дополнительный механизм делает фиксацию кабеля более надежной. При этом нужно обвязать основные направляющие проволоки по кругу.

Рекомендуется оконечность кабеля с чулком перемотать изолентой для того, чтобы не допустить повреждения кабеля, а также для более эффективного закрепления.

Для улучшения конструкции кабельного чулка так же используют воронкообразный наконечник, который одевается на вводный конец устройства, при этом захватывая петлю.

Зачастую этого изделия хватает на 7-9 канализационных пролетов.

Безопасность применения

Кабельные чулки в России не относятся к сертифицируемой продукции, поэтому при визуальной оценке их работоспособности допускаются 20%-ные отклонения от разрывной нагрузки.

Перед применением следует устранять возможные перекрутки кабеля, которые приводят к возрастанию тягового усилия. Для этих ситуаций используется специальное исполнение кабельного чулка – с устройством поворотной шарнирной тяги (в этом случае крутящий момент снижается). Поскольку кабельный чулок лишь незначительно увеличивает общий диаметр кабеля, то изделия можно использовать и при замене старого кабеля на новый. Для этого две ручки устанавливают в положение «спина к спине» со сплошной связью или поворачивают приспособление между захватами.

Чтобы предотвратить вытягивание кабеля лебёдкой, когда контроль за тяговым усилием затруднён, кабельный чулок с шарниром применяют для соединения двух частей кабеля между собой. В этом случае обязателен динамометр, которым можно определить фактическое натяжение. Без этого непосредственное протягивание кабелей механическими средствами не допускается.

Ошибки при использовании и как их не допустить

При эксплуатации КМЧ нужно в первую очередь обратить внимание на изделие. На нем не должно быть разрывов, трещин и повреждений

Ошибки при использовании:

кабель должен быть полностью вставлен в рукав, иначе может произойти срыв, и провод повредится;
диаметр чулка должен соответствовать габаритам кабеля;
нельзя дополнять диаметр кабеля изолентой или шлангом. Это может привести к нарушению всей прокладки;
если рукав имеет алюминиевую оболочку, вся конструкция должна быть защищена подающей трубкой;
перед применением рукава нужно выровнять структура кабеля, то есть устранить возможные перекрутки. В такой ситуации используется устройство с поворотом шарнирной тяги;
так как КЧ способен немного увеличить диаметр кабеля, его можно использовать повторно при замене кабеля. Для этого ручки устанавливают впритык друг к другу и поворачивают устройство между захватами.

Процесс укладки кабелей над землей или под требует опыта, навыков и специальных инструментов. Любые подобные задачи легко выполнить, применяя такие устройства для прокладки высоковольтных линий, как кабельные чулки. Они легко монтируются и служат долго.

Устройство

Принцип действия чулка

Перед покупкой или использованием КЧ необходимо внимательно изучить суть его монтажа:

В начале эксплуатации выбранное приспособление сжимают вдоль оси, благодаря чему увеличивается внутренний поперечный размер.
Далее в рукав помещается провод, который выбрали для прокладки, и его конец плотно прикладывают к оболочке с учетом тяги.
К нахлесту прикрепляется протяжка или пруток УЗК. Его заранее устанавливают в области канала.
Начинают прокладывать провода по каналу.

Благодаря тому, что КЧ отлично растягивается, возникает сила упругости и трения. Растяжка способствует увиливанию трения и меняет расположение жил в проводах, а именно угол относительно оплетки проводника. Рукав повышает плотность сжатия и фиксацию. Все это обеспечивает наилучшее крепление.

Основное достоинство рукава — равноправное выстраивание усилий по всему покрытию, обеспечивающее защиту проводника от механических воздействий и дефектов. Сползание чулка с кабеля практически не происходит.

Принцип действия

К сведению! Для удаления чулка необходимо сдвинуть его в направлении хомута или конца провода. Таким образом оболочка ослабится, и произойдет легкий демонтаж.

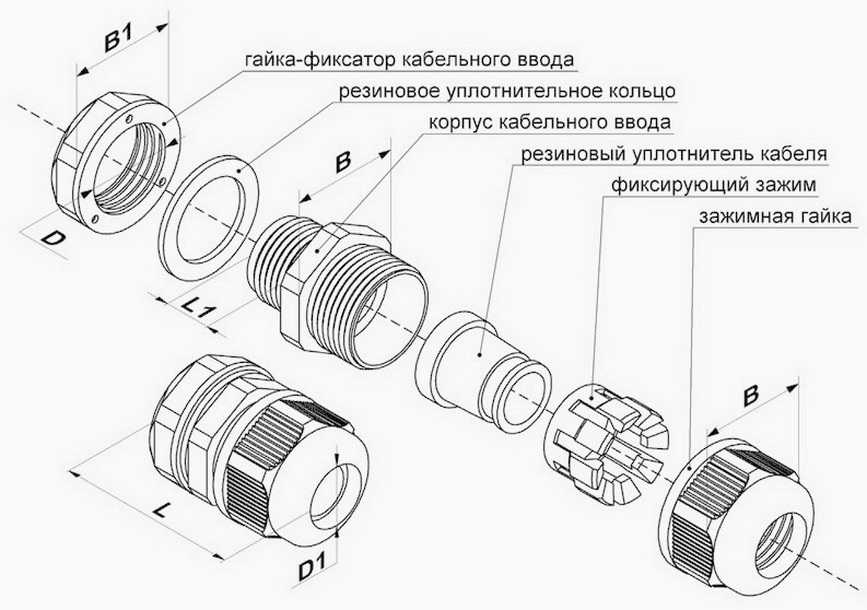

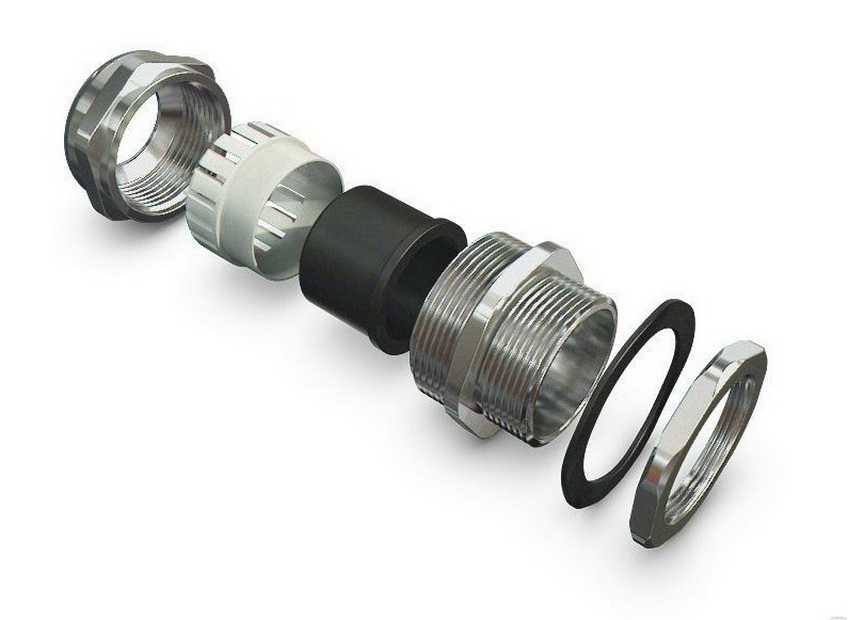

Конструкция кабельных вводов

Самая распространенная и надежная конструкция гермоввода включает в себя следующие составные части:

Корпус – штуцер с двусторонней наружной резьбой и средней частью под рожковый ключ или головку;
Внутренний резиновый уплотнитель – втулка, плотно входящая внутрь корпуса и имеющая сквозное отверстие;
Внутренний зажим-фиксатор – лепестковая внутренняя муфта, располагающаяся между наружной фиксирующей гайкой и одной из резьбовых частей корпуса. При накручивании наружной гайки на резьбу корпуса лепестки муфты постепенно сжимаются, надежно фиксируя вставленный в гермоввод провод.
Зажимная гайка – наружная гайка, которая при накручивании на одну из резьб корпуса сжимает лепестки внутреннего зажима фиксатора, прочно закрепляя вставленный в резиновую втулку кабель;
Гайка фиксатор – узкая гайка, накручиваемая на резьбовую часть корпуса, располагающуюся внутри подключаемого к силовой линии электрооборудования, распределительного шкафа, короба;
Уплотнительное кольцо – резиновая круглая прокладка с большим сквозным отверстием, одеваемая на резьбовую часть корпуса кабельного гермоввода, располагающуюся внутри электрооборудования. Служит для герметизации подключаемого оборудования от проникновения из внешней среды пыли, газообразных смесей, мелких частичек влаги.

Конструкция кабельного сальника

Кабельный чулок — разновидности

В настоящее время выпускают различные виды данного устройства:

Классические приборы с одинарной петлей. Такой инструмент используется для протягивания кабеля и захватывание его с торца. Приспособление произведено на основе двойного троса, сделанного из стали.
Стандартные приспособления с парой петель. Это устройство более эластичное, потому удобно в применении и используется практически в каждой процедуре растяжки.
Проходные устройства с петлей. Данный механизм используется при растяжке кабеля в различных доступных местах во время протяжки электропровода.
Разъемные чулки с парой петель. Используются на случай неосуществимости фиксации устройства за окончание кабеля.
Переносные приспособления. С использованием такого вида присоединяются отдельные проводники.

Изготавливают еще некоторые виды приспособлений: тройные механизмы, боковые инструменты, а также устройства для кабеля, имеющего небольшой размер.

Боковые и тройные кабельные чулки

Боковой механизм применяют для протягивания электропровода. Кабель, который при производстве необходимо захватить, может просунуться целиком, и петля будет располагаться на боку. При этом происходит смещение тяговой нагрузки от конца кабеля. Его рукав выполнен из оцинкованного троса, сделанного из стали. Вследствие двойного плетения троса приспособление имеет хорошую прочность и стойкость к нагрузкам.

Несколько кабельных чулков

Устройство тройного типа используется для захватывания разом трех электропроводов, имеющих сечение от 10 — 65мм. При этом захват происходит с конца при производстве робот по прокладыванию электролиний в колодцах, скважинах, трубах кабельной сигнализации.

Этот механизм имеет три одиночных чулка, сгруппированные одним тяговым тросом. Кишка устройства произведена из оцинкованного троса, сделанного из стали двойного плетения, это дает механизму нужную гибкость при производстве и затягивании при растяжении.

Также благодаря данным конструктивным особенностям тройные чулки обладают большой износостойкостью и выдерживают большие нагрузки при разрыве.

Как правильно подобрать кабельный чулок

В первую очередь здесь все зависит от самого кабеля и его трех характеристик:

диаметр

Вам нужно знать именно диаметр, а не сечение жил!

вес

допустимое усилие тяжения

Максимальное усилие тяжения выбранного чулка должно быть больше, чем у протягиваемого кабеля.

После этого обращайте внимание на трассу кабельной линии. Присутствуют ли там другие КЛ, наличие агрессивной среды, как близко расположены токоведущие части

От этого будет зависеть выбор материала чулка — сталь или полимерный композит.

При наличии большого количества поворотов, лучше взять двухпетлевой чулок. Как говорилось выше, он более гибкий.

Если вы тянете оптоволоконный кабель с уже оконцованными муфтами, дабы их не повредить, используйте разъемные чулки. Сама муфта при этом крепится изолентой к протяжке.

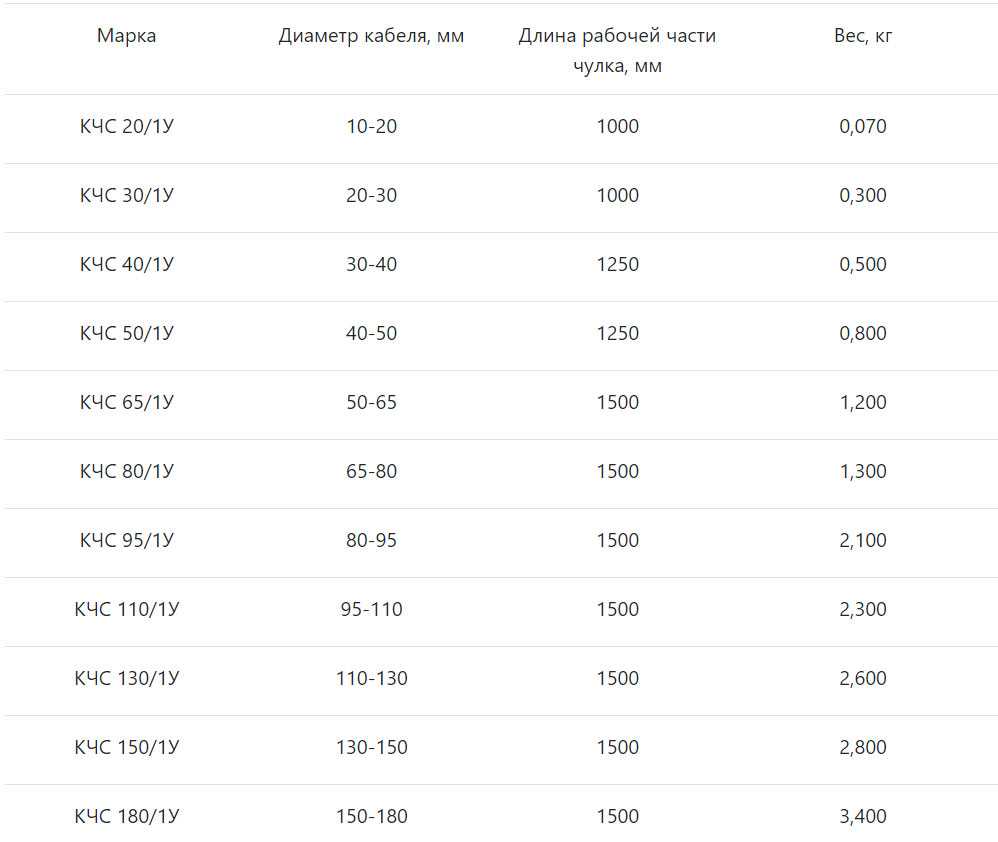

После этого по диаметру кабеля подбираете необходимый чулок. На рынке есть модели от 4 до 180мм.

Он может быть как с обычным рукавом, так и с удлиненным. Запомните, что удлиненный вариант выдерживает большее тяговое усилие.

Они имеют в своей маркировке букву «У».

Конструктивные особенности чулка

Конструкция кабельного чулка в любой форме его исполнения отличается предельной простотой, а ее общие принципы определены ГОСТ 50889-96. Кабельный чулок в большинстве случаев состоит из рукава и петли, которые являются его главными составными частями.

В качестве основы чулка используется гибкая оплетка, которая выполнена в виде рукава различной плотности. Для увеличения прочность крепления к кабелю рукав выполняется достаточно длинным (начиная от нескольких десятков сантиметров и заканчивая двумя метрами). По мере увеличения диаметра протягиваемого кабеля длина оплетки увеличивается.

Материалом оплетки служит преимущественно стальная проволока или тросик двойного плетения различного диаметра. Для увеличения срока службы изделия верхняя поверхность проволоки оцинковывается.

Кабельные чулки для прокладки кабельных линий

Вторым основным элементом служит кольцо для протяжки, которое обычно выполняется в форме концевой петли из проволоки или троса. Шейка петли снабжается обжимной втулкой, на которой обычно штампуется артикул рабочие диаметры кабеля. С целью идентификации применяется дополнительная цветная пластиковая гильза.

Тросовый вариант петли отличается увеличенной гибкостью и позволяет легче проходить повороты. На петле некоторых видов протяжек с целью увеличения удобства крепления предусматривается установка гайки для навинчивания на резьбовую часть наконечника протяжки напрямую или через переходник.

Заметно реже встречается крепление протяжного кольца через рым-болт или компенсатор вращения в иной форме. Несмотря на большую сложность, такая конструкция предпочтительна тем, что полностью компенсирует закручивающие воздействия на кабель, гарантированно обеспечивая соблюдение технологии прокладки.

Стандартный кабельный чулок

Дополнительные разновидности кабельных чулок

К дополнительным разновидностям относятся те из чулок, которые применяются для решения специфических задач и встречаются на практике достаточно редко.

Двухпетлевой вариант стандартного кабельного чулка

Транзитные кабельные чулки используются при замене существующего кабеля на новый. При этом заменяемый кабель выполняет функции протяжки для вновь прокладываемого. Рукав транзитного чулка открыт с обоих концов. После того, как чулок устанавливается на оба конца кабеля, они фактически соединяются друг с другом по временной схеме. Характерным отличительным признаком чулка этой разновидности является большая длина его рукава, в большинстве случае превышающая 1 м. Кроме того, подобные изделия рассчитываются на кабель не более чем среднего диаметра.

Тройные кабельные чулки используются при групповой прокладке. От обычных отличаются тем, что содержат три гибких плетеных рукава, которые крепятся к одной общей петле. Сильной стороной обращения к этой конструкции является равномерное распределение тянущего усилия по отдельным кабелям.

Тройной кабельный чулок

Так называемые поддерживающие кабельные чулки используются в двух основных случаях:

при прокладке в траншеях с целью вывешивания кабеля над уровнем дна траншеи;
как средство временной подвески кабеля под потолком или крышей.

С учетом особенностей фокусных областей применения чулки данной разновидности достаточно часто имеют двухпетлевое исполнение.

Малые кабельные чулки выполнены на основе плотной стальной сетки из проволоки малого диаметра и предназначены для работы с кабелями относительно небольшого диаметра (волоконно-оптическими, коаксиальными и аналогичными им). Особенностью малых кабельных чулок является то, что имеется достаточно большое предложение изделий этой разновидности, у которых петля заменена на резьбовую втулку, что позволяет сократить мидель элемента в целом.

Ошибки при монтаже

Это чревато срывом при рывках и повреждением самого КЛ или СИП. Запомните, какова длина рукава, настольно чулок и должен быть натянут на кабель.

При отсутствии необходимого размера, кто-то пытается схитрить и одевает на кабель шланг, либо притягивает рукав к оболочке несколькими сломи изоленты.

На коротких участках это может и сработает, но чаще всего заканчивается плачевно.

Конец СИПа должен быть подготовлен соответствующим образом (жилы провода отрезаются ступенчато, открытый конец чулка притягивает к оболочке изолентой, петля без коуша!).

https://youtube.com/watch?v=dU1QDGOvc8s%3F

Конструктивные особенности чулка

Кабельные чулки для прокладки кабельных линий

Чулки, которые изготовлены из полимерных диэлектрических материалов, предназначены для работы с кабелями¸ имеющими небольшой диаметр и низкую погонную массу. Эти чулки предпочтительны при работе в воде и при повышенных требованиях к электробезопасности. статью: → «Правила электробезопасности».

Стандартный кабельный чулок
