Виды кабелей и проводов, их назначение, характеристики и маркировка

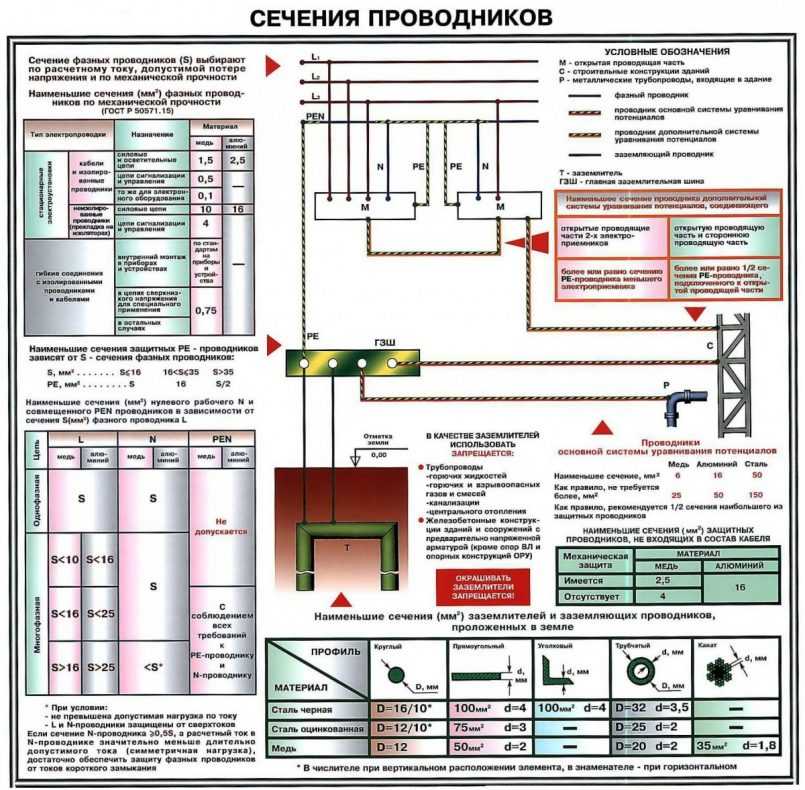

Подбираем провод в зависимости от потребляемой нагрузки

Выбор провода по мощности потребителя представляет собой выбор сечения электропроводки.

Отдельное оборудование требует учёта реактивной составляющей электротока. К таким приборам относится компрессор холодильного шкафа, электрический двигатель строительных инструментов, люминесцентные светильники. Полную мощность в этом случае следует определять так: активную составляющую потребляемой мощности нужно поделить на cosφ. Значение последнего параметра можно узнать из паспорта устройства.

Рассматривая выбор проводов по току и нагрузке, нужно помнить, что для открытой проводки с медным проводником допускается сила тока величиной 10 А/мм², а если проводка закрытая, то 6 А/мм². Для алюминиевых кабелей значения будут ниже – 6 и 4 А/мм² соответственно.

Считается, что для системы освещения с силой тока 16 А лучше использовать провод сечением 1,5 мм². Если необходимо, чтобы проводка выдерживала более высокую нагрузку, то выбор делается в пользу кабеля на 2,5 мм². Для мощных приборов протягивают кабель на 4 мм². Сечение ввода в здание или квартиру должно быть на 1 уровень выше, чем самая максимальная внутренняя нагрузка.

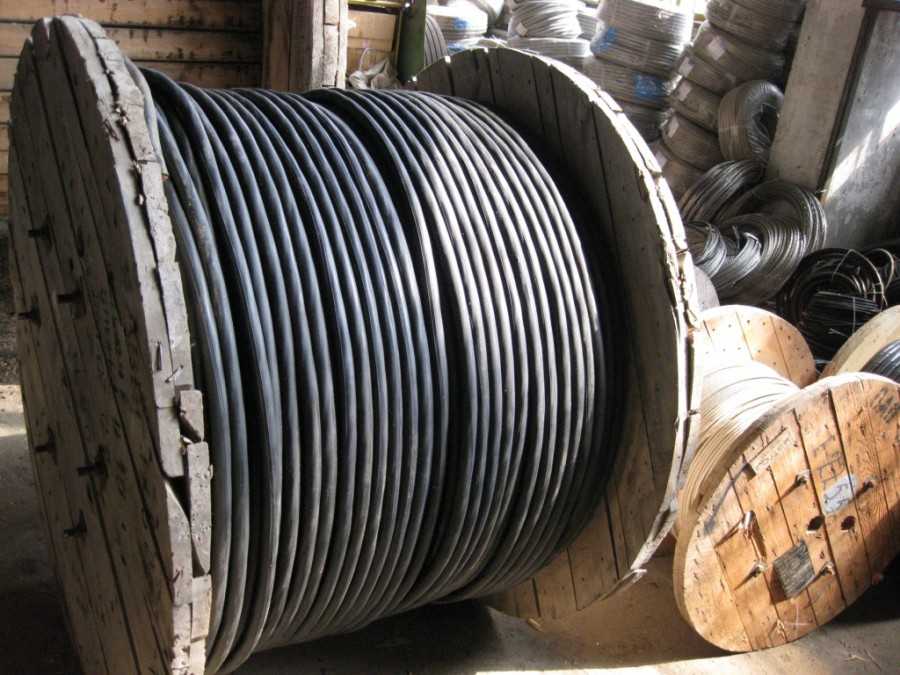

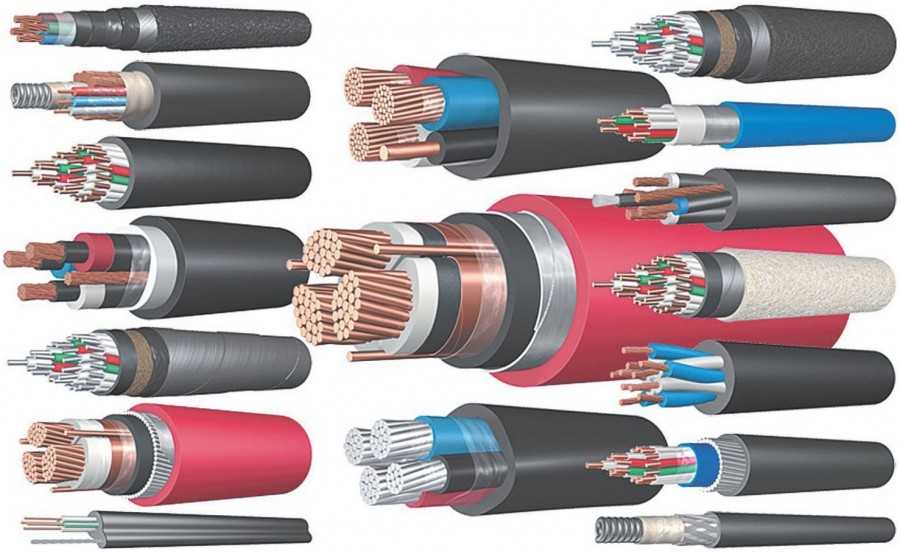

Разновидности кабелей

Аналогичным образом можно провести различия между кабелями. Материалом жил являются медь и алюминий. Электропроводность последнего чуть меньше, но он считается более дешевым материалом. Медь относится к числу дорогостоящих металлов. Алюминий быстро окисляется, поэтому во избежание гальванической пары его не следует соединять с медью.

Соединение силовых проводов не должно иметь этого сочетания, поскольку контакт быстро окислится и утратит возможность передачи электричества. Поэтому при производстве современного оборудования, подразумевающего подключение разнородных жил, используются специальные площадки, подвергнутые лужению.

Как и среди проводов, среди кабелей можно выделить продукцию с одной или большим количеством жил, т.е. гибкие и жесткие варианты. На вопрос, какое сечение у силовых проводов применительно к алюминиевым жилам, ответ таков: оно должно быть не меньше 16 мм2, если осуществляется монтаж бытовой электропроводки.

Раньше использовались изделия с изоляцией из пропитанной маслом бумаги, однако последняя не могла обеспечить должного эффекта в длительной перспективе. Сшитый полиэтилен стал превосходной альтернативой устаревшему варианту защиты. Кроме того, он значительно упрощал процесс соединения путем установки всевозможных муфт.

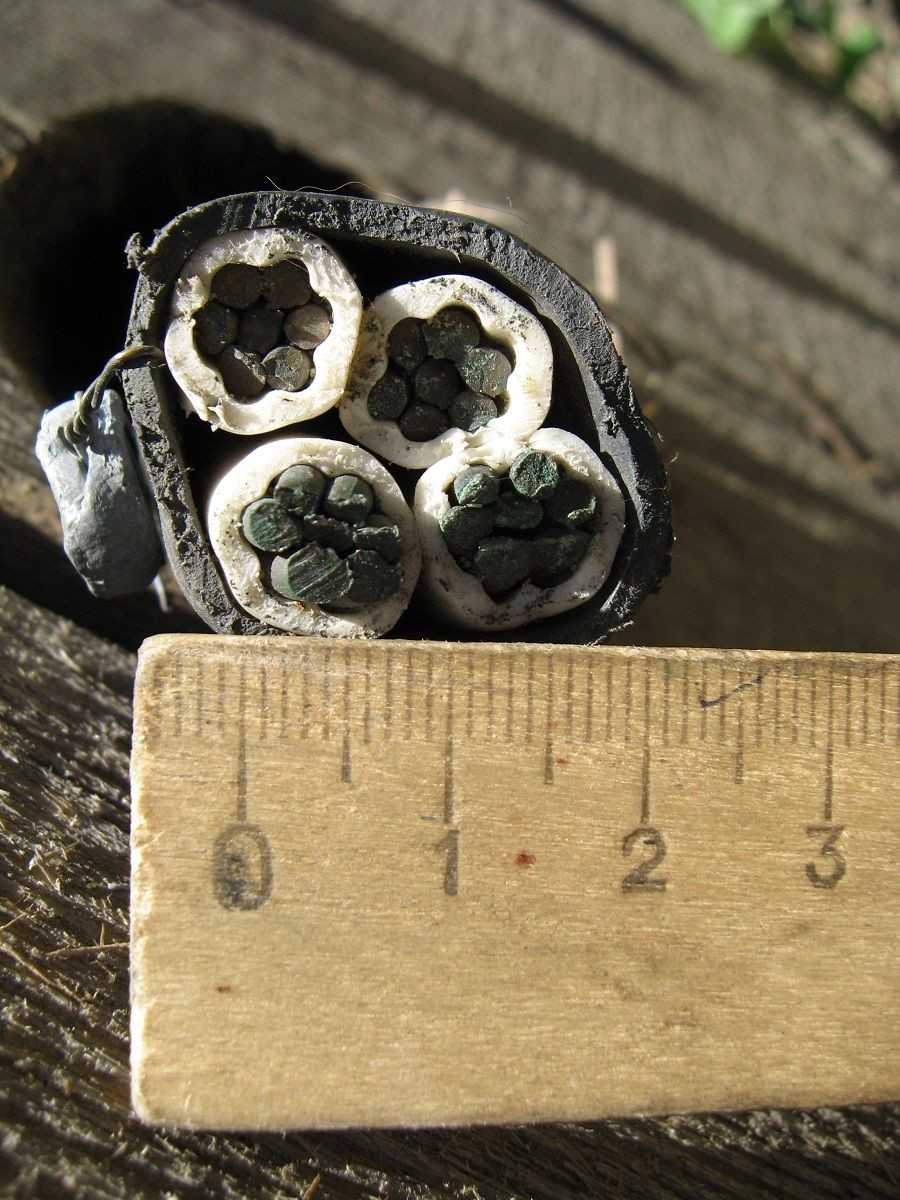

Минимальным количеством оболочек для кабеля является одна, так называемая поясная изоляция. Ее изготавливают из того же материала, из которого делают изоляцию жил. В некоторых вариациях поверх нее пускают броню – стальные или оцинкованные ленты, уберегающие от механических повреждений.

Поверх брони в обязательном порядке идет еще один слой защиты. Такая проводка может использоваться для прокладки коммуникаций от электрического счетчика, висящего на столбе, к дому, ведущаяся под землей. Одно из главных требований к бронированному кабелю – обеспечение заземления самой брони.

Контрольные модели имеют аналог брони в виде экрана из медной проволоки, либо из медных (алюминиевых) лент. Такое экранирование требуется ввиду чувствительности устройств к помехам электромагнитного характера.

Покрытие изоляции и другие характеристики, обозначение по буквам

Изоляция и оболочка играют важную роль. Долговечность, возможность использовать кабельную продукцию в сетях с различным напряжением и в разных условиях эксплуатации зависит, прежде всего, от ее материала.

Характеристики изоляции и оболочки проводов в электрике являются обязательной частью маркировки и содержатся в буквенном обозначении.

Если не учитывать первую букву А в маркировке кабеля, то буквы означают следующее:

Для примера – несколько расшифровок обозначений кабельной продукции:

  • АВВГнг 3х2.5. Кабель с тремя (3 в начале цифровой группы) алюминиевыми (первая А) жилами, сечение каждой из которых – 2.5 кв.мм (2.5 – вторая группа цифр). Изоляция каждой жилы – ПВХ (вторая В). Защитная оболочка – ПВХ (третья В). Проводники не имеют защитного покрова (Г в конце маркировки). Не поддерживает горение (нг в конце маркировки).
  • ВВГ-П 2х4. Двухжильный (2 –первая цифра в группе) медный (первая буква – не А) кабель, площадь – 4 кв.мм (4 – вторая группа в цифровом обозначении). Изолирован ПВХ (первая В). Защитная оболочка – ПВХ (вторая В). Проводники прямоугольного сечения (П), не имеют защитного покрова (Г в конце).
  • ВВГЭнг-LS 10х0,5 Кабель с десятью (10 в начале) медными (первая – не А) жилами 0.5 кв.мм (0.5 – вторая группа цифр), изолированными ПВХ (первая В). Защитная оболочка – ПВХ (вторая В). Защитный покров отсутствует (Г в конце). Кабель экранированный (Э), не поддерживает горение (нг в конце маркировки), при горении выделят минимальное количество газа (LS).
  • АВБбШп 3х6 Кабель с тремя (3 в начале цифрового обозначения) алюминиевыми (первая А) жилами, сечением 6 кв.мм (6 – вторая группа в цифровом обозначении) без защитного покрова (Г в конце).. Изоляция – ПВХ (вторая В). Кабель бронирован полосами из профилированной стали (Бб) и заключен в защитную оболочку в виде шланга из полиэтилена (Шп).

Узнайте из данного видео, как определить маркировку провода:

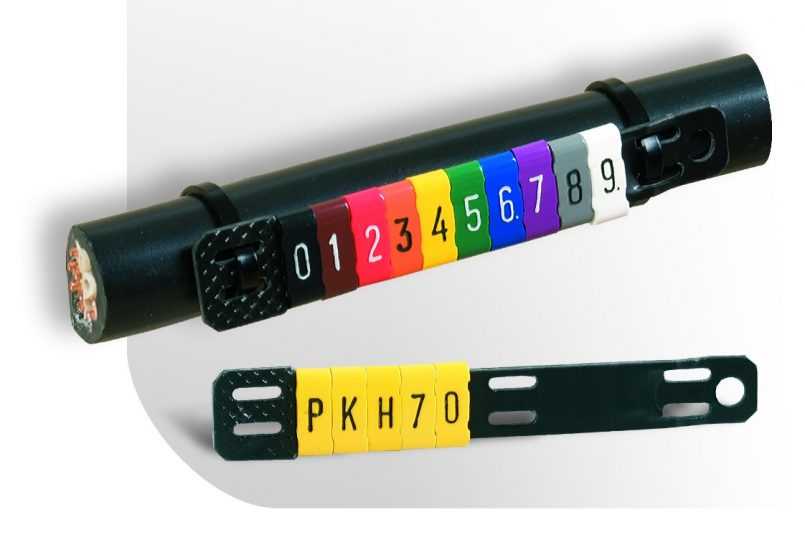

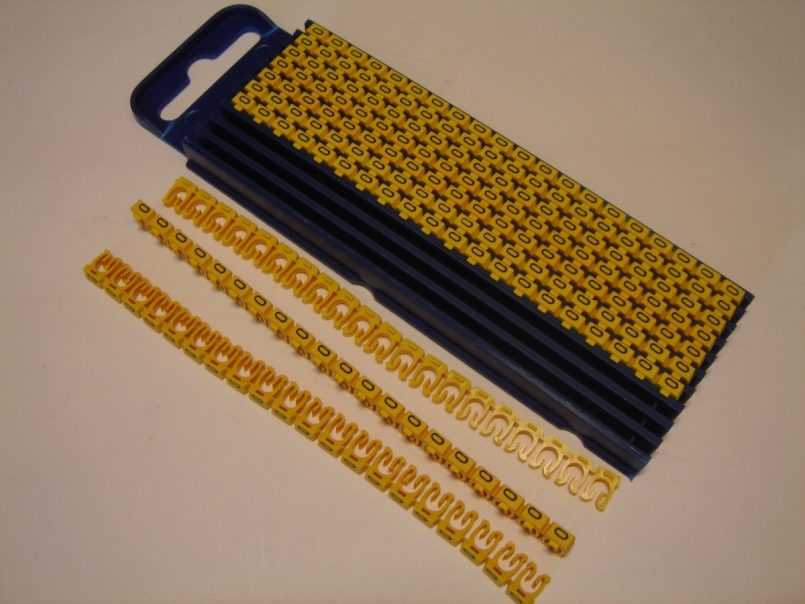

Видео о правилах и способах нанесения маркировки на кабель:

Выбор кабельной продукции во многом определяется условиями прокладки. Так для внутренних работ предпочтительнее использовать кабели в полихлорвиниловой изоляции и оболочке из того же материала. Для внешних подводов лучше подходит образцы резиновой оболочке. Групповая прокладка требует использования негорючих типов продукции

В общественных зданиях особое внимание уделяется уровню выделения дыма и газа. Важным является наличие экрана и т.д

Для правильного выбора лучше всего обратиться к справочной информации, широко представленной как в Интернет, так и нормативной литературе. Быстрее и эффективнее – посоветоваться со знающими специалистами или поручить им такую работу.

В заключение предлагаем вам посмотреть интересное видео, как производят электрические провода:

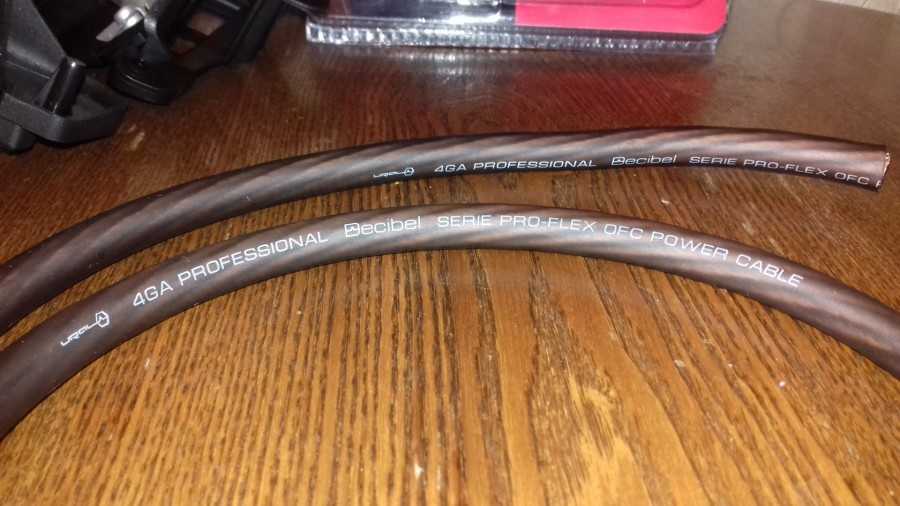

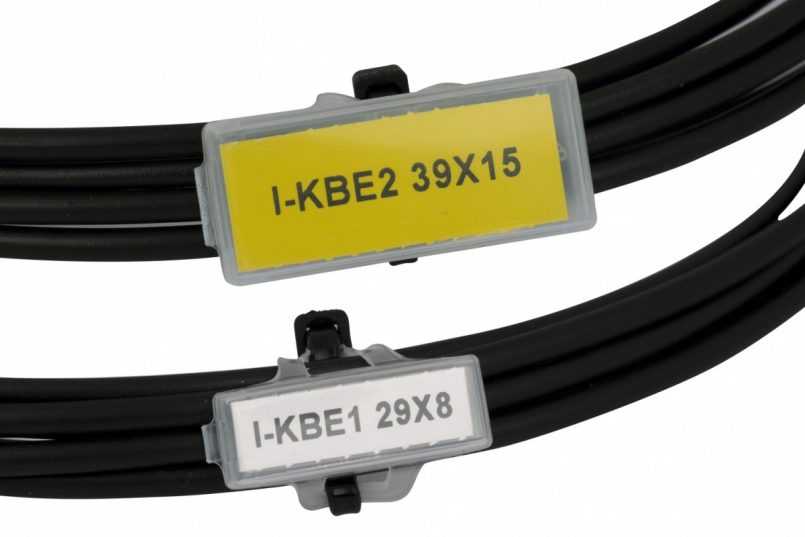

Виды маркировки

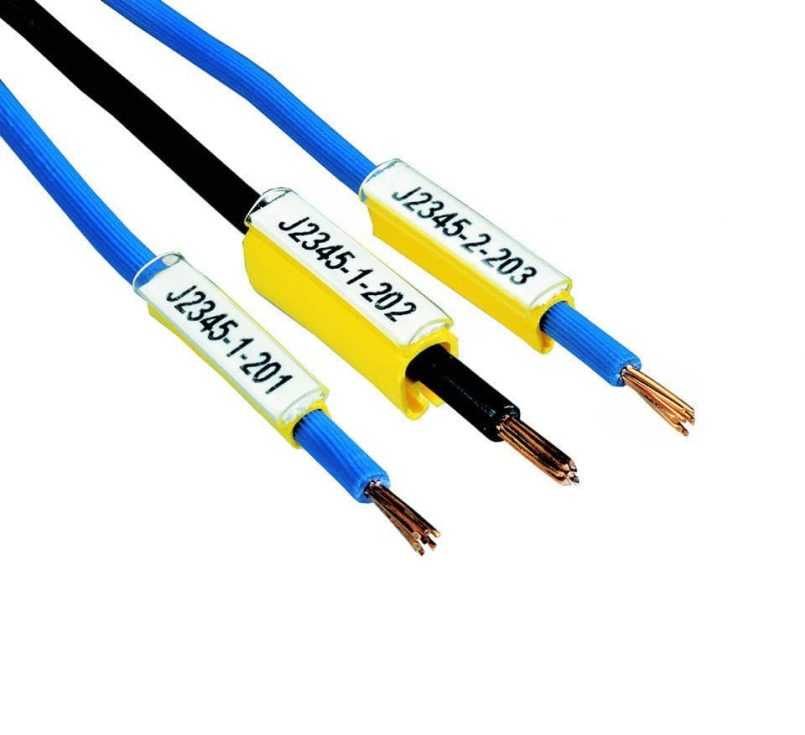

Вся информация о характеристиках провода обозначается тремя способами:

  • Цветом;
  • Латинскими буквами;
  • Арабскими цифрами.

Все способы и виды маркировок занесены в ГОСТ и другие регламентирующие строительные нормативы отечественные и международные документы. Поэтому знать основные правила нанесения разметки необходимо каждому электрику.

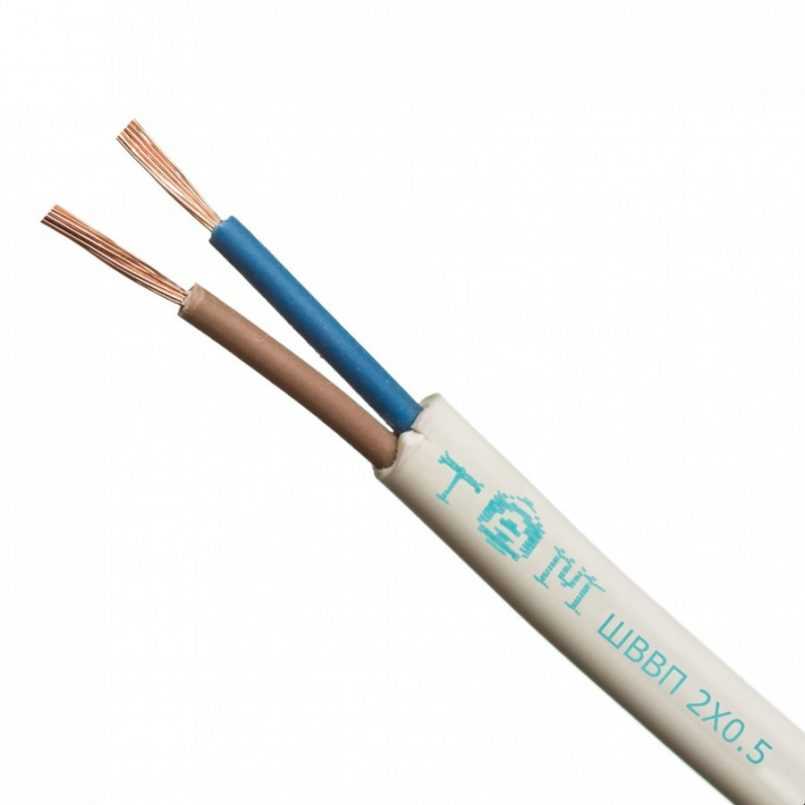

Вариант 1 — Маркировка цветом

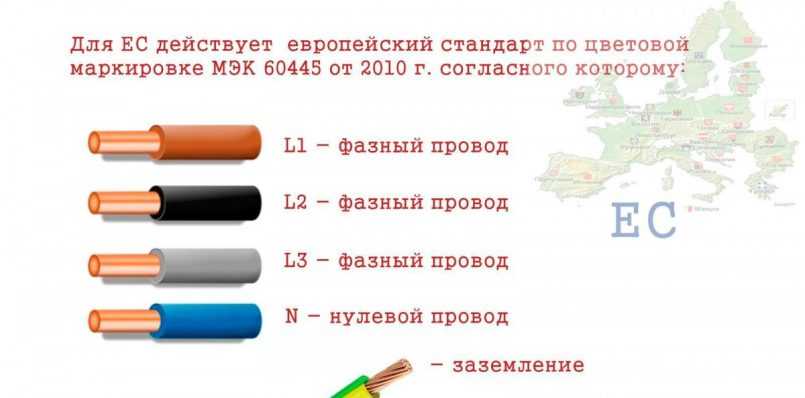

Самая наглядная и простая — цветовая маркировка кабеля, которая определяет тип несущего провода:

  • Ноль — синий, голубой и их оттенки.
  • Заземление — зеленый, желтый или зелено-желтое сочетание.
  • Фазный — чаще встречаются красные, оранжевые, розовые и белые тона, но вообще фаза может быть любой, кроме упомянутых выше оттенков.

Цветовое обозначение является первостепенным, так как множество аварий и коротких замыканий случается именно из-за неправильного подключения парных проводников.

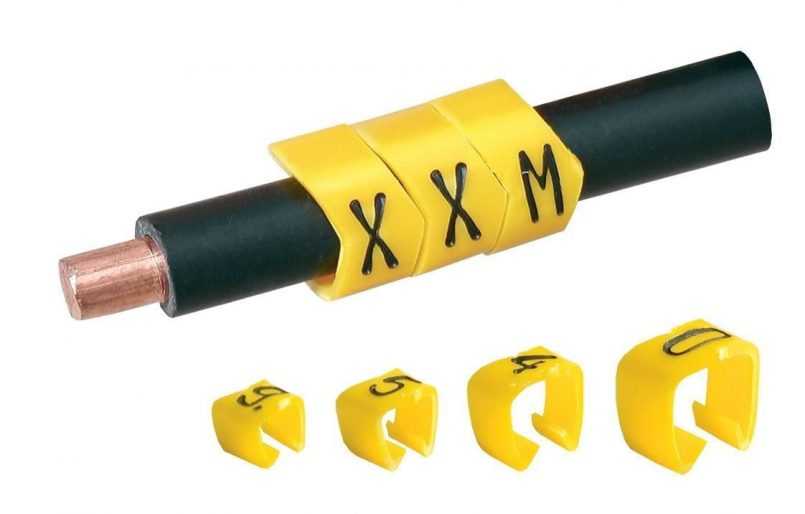

Вариант 2 — Буквы и буквенные сочетания

В случае с буквами все намного сложнее. Ими обозначаются использованные в изготовлении материалы и особенности эксплуатации кабелей. Большое значение имеет последовательность:

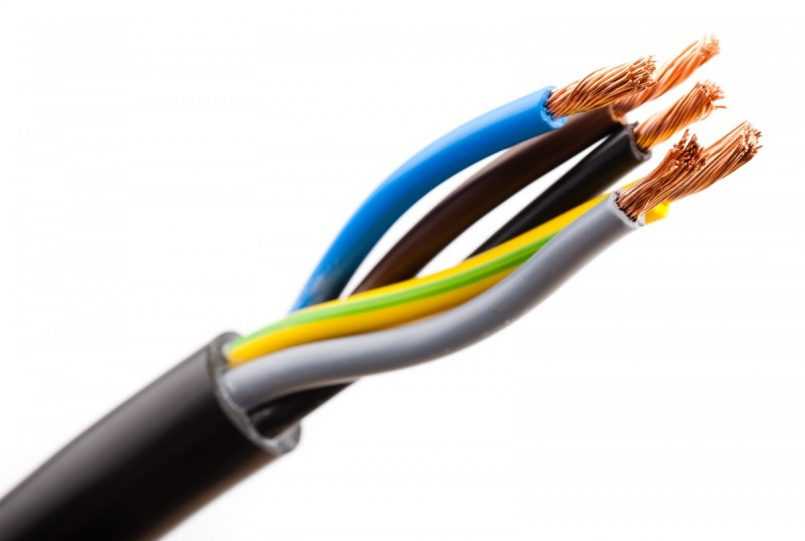

Первая буква говорит о материале жилы. Здесь всего два варианты: «А» — алюминий или отсутствие — медь.

Вторая характеризует назначение провода. Например, «К» — контрольный, «П» — плоский, «М» — монтажный. Полный список можно посмотреть в приведенной таблице.

Третья буква — это маркировка изоляции жил, которая бывает: из поливинилхлорида (ПВ), капрона (К), резины (Р), найрита (Н), полиэтилена (П), добавлением эмали (МЭ), шелка (О), стекловолокна (О).

Четвертая прямо указывает на особенности токопроводящей жилы. Чаще встречаются обозначения укомплектования специальной оплеткой (О), асфальтированности провода (А), дополнения круглыми проволочными кольцами для усиления брони (К) или высокой гибкости и упругости (Г).

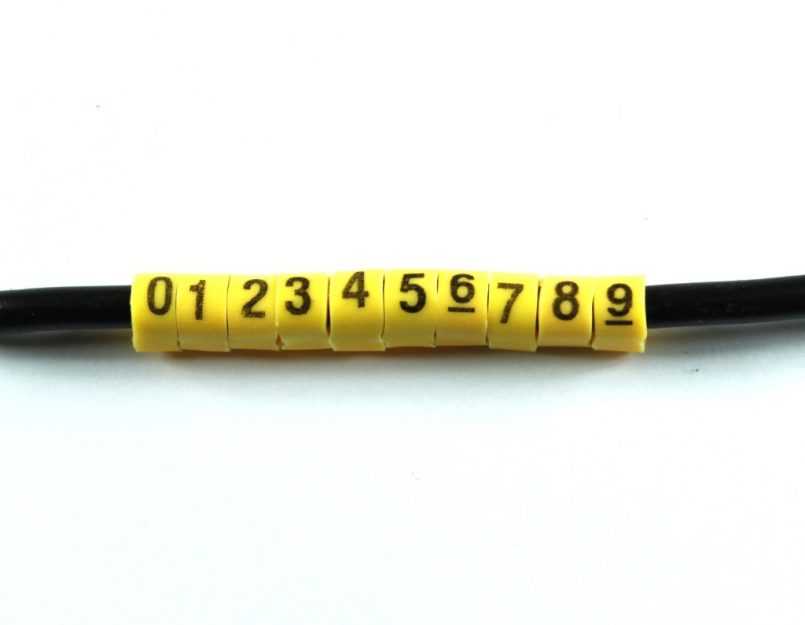

Вариант 3 — Цифры и числа

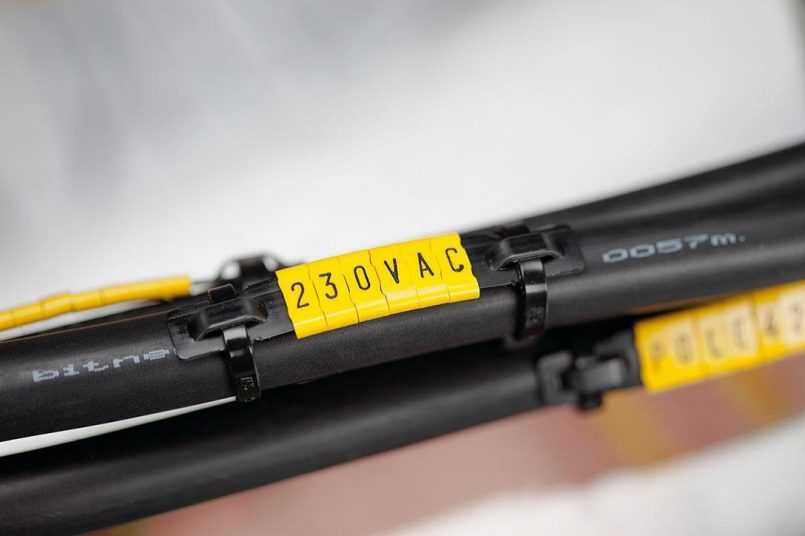

Число, расположенное в середине, отображает размер сечения фазы, точнее, его диаметр. Здесь возможно любое значение, единицей измерения которого будет кв. мм. Замыкает последовательность из букв и цифр на кабеле числовое обозначение максимально допустимого напряжения.

Маркировка поможет быстро и легко подобрать необходимый тип провода: достаточно заранее продумать нужные параметры, с помощью таблицы собрать идеальную комбинацию и, вооружившись ей, смело идти в магазин. Тогда купленный провод пойдет в дело и обеспечит бесперебойную подачу электричества.

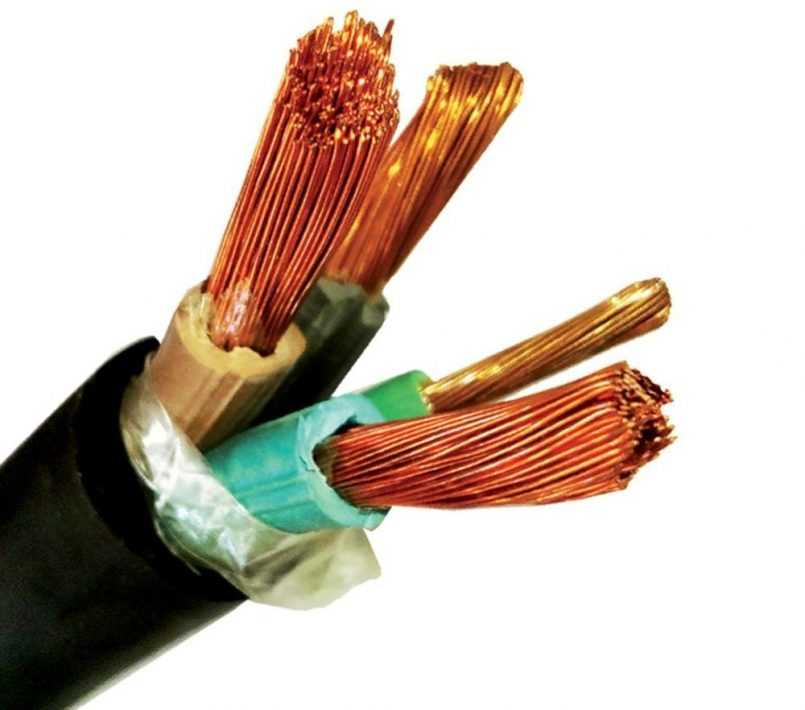

Какие бывают жилы

Все жилы, монолитные или многопроволочные, стандартизированы по диаметру. Для каждого из сечений в ГОСТ и справочной литературе указаны номинальные и предельные значения тока, пропускаемого по проводу. При превышении допустимой силы тока проводник начнет греться, изоляция может воспламениться, провод выйдет из строя, а высокие температуры создадут пожароопасную ситуацию.

Для каждого типа агрессивной среды разработан свой вид изоляции, отличающийся устойчивостью к тому или иному воздействию. В качестве изолирующего материала могут использоваться резина, полимеры, ткань, бумага и пр. Кабель может быть экранированным с помощью металлической фольги или полимерной сетки, которая имеет металлическое покрытие.

Есть и более сложные устройства кабелей, например, с отдельно экранированными жилами, которые дополнительно помещены в трубопровод, наполненный маслом.

Подводя итог, можно сказать, что отличия кабеля от провода заключаются главным образом в системе изоляции. Кабель имеет несколько слоев, а провод может не иметь ни одного. Это дает возможность использовать кабель в самых разных условиях: закапывать его в землю, пропускать под водой, проводить его сквозь химически активные среды. А провод предназначен для более щадящих условий использования. Кабельная продукция используется не только для передачи электричества, как провод. Но при этом не стоит приходить к выводу, что такой вариант во всех случаях предпочтительнее провода. Зачастую в такой разносторонности нет смысла. Если стоит задача, передать электроэнергию по открытому месту из одного пункта в другой, то тогда именно провод, окажется прекрасным решением и обойдется существенно дешевле.

К тому же при передаче электричества по воздуху немаловажное значение имеет масса самого проводника. Для тяжелых проводов потребуется большее количество опор

Несмотря на то, что электропроводность у алюминия ниже, чем у меди, использование алюминия для проводов более целесообразно. Его плотность в 3,5 раза меньше, чем плотность меди, а это значит, что для такого провода нужно гораздо меньше опор.

На вопрос, чем отличается кабель от провода, правильнее было бы ответить так — они отличаются своим предназначением. Нельзя сказать, что одно лучше, а другое хуже. В каждом конкретном случае стоит выбрать тот вариант, который более всего соответствует требованиям по эксплуатации.

Сейчас рынок изобилует большим разнообразием электропроводки. И для того чтобы не запутаться в ней, перед монтажом необходимо тщательно рассчитать все нагрузки, учесть все особенности области применения и свериться со справочной литературой. Это поможет избежать рисков и выбрать наиболее оптимальный вариант.
