Подвес для крепления кабеля к тросу

Предварительные мероприятия перед монтажом

На первом этапе необходимо определится, какую мощность будут потреблять электроприборы в сооружениях, которые планируется обеспечить электроэнергией. Исходя из потребляемой мощности, рассчитывается сечение проводов кабеля, учитывается его длина и вес. По этим параметрам определяют, какие использовать крепежные элементы, диаметр и материал троса. Для расчета потребляемой мощности и сечения кабеля требуется более подробное изучение отдельной темы. В упрощенном виде это выглядит так:

Суммируется мощность всех электроприборов, которые предполагается использовать в рассчитываемой сети. Мощность на каждом приборе указывается в паспортах на изделия илишильдиках на корпусе. Самый простой пример лампы освещения на них всегда пишут 40; 60; 75 или 100 и более Ват.

∑Р = P1 + P2 +…Pn = 3,7 кВт. (3700 Вт) – Суммарная мощность.

Определяем максимально возможный ток в цепи

I = ∑Р/ U=3700 Вт/220 В = 16,8 А. – Максимальный ток.

U – напряжение сети.

Для определения сечения проводов в кабеле используем таблицу

В нашем случае выбираем значение максимального тока немного больше 19А, с учетом, что в перспективе могут быть использованы дополнительные бытовые приборы. По таблице получаем мощность 4,1 кВт, что соответствует сечению медного провода 1,5 мм. Надо понимать, что сечение это не диаметр, оно рассчитывается по формуле:

Формула расчета сечения провода

Опытные электрики хорошо знают стандарты кабелей, проводов и на глаз определяют сечение. Для обычных потребителей существуют таблицы определения сечения по диаметру, достаточно микрометром или штангенциркулем измерить диаметр провода и по таблице определить его сечение.

Определение сечения провода по диаметру

Следующий этап предварительных работ, измерение длины кабеля от распределительного щита в доме до РУ (распределительного устройство) на здании к которому протягивается тросовая конструкция. Это можно сделать обычной рулеткой,

Какие бывают зажимы

Производители выпускают несколько вариантов зажимов:

  • Плоские модели. Для из производства берется углеродистая сталь с повышенным показателем прочности. Для надежности их покрывают слоем оцинковки. Диаметр изделия может варьироваться от двух до сорока миллиметров. Визуально похожи на две пластины, которые соединяются при помощи болта и гайки.
  • Одинарные изделия. Считаются самыми популярными моделями. Для их изготовления производитель использует оцинкованную сталь. Визуально они похожи на петлю, которая закрыта. Для фиксации используются крепления у основания конструкции. Считаются бытовыми моделями и рассчитаны на не очень тяжелые нагрузки.
  • Дугообразные зажимы. Внешне изделие похоже на цилиндр, который немного загнули. Тросы соединятся им при помощи двух болтов, которые находятся у окончания зажима. Используются в случае фиксации пары отдельных металлических канатов. В случае необходимости, конструкция зажимов позволяет сделать петли из них.
  • Зажим для троса обжимной.
  • Двойные зажимы для тросов.

Длина, как и диаметр могут быть разными. Все зажимы делятся по своей классификации на обычные и усиленные. Материал, из которого они производятся тоже разный – используется медь, сталь, алюминий, оцинкованная сталь.

Как использовать зажим для троса – краткая инструкция: изделие для крепления тросов нужно установить так, чтобы на стороне троса, которая несет всю нагрузку на себе, оказалась соединительная перемычка.

Крепеж для открытой прокладки кабеля

При наружной прокладке кабеля насчет внешнего вида к крепежу предъявляются более жесткие требования. Так как все на виду необходимо подбирать наиболее незаметные варианты или наоборот, наиболее декоративные например ретро-проводка. Это обширная тема и подробно описана она тут. Другие варианты:

  • Монтаж в кабель каналах. Это пластиковые лотки, которые крепятся вдоль стен. Не самый лучший с точки зрения эстетики способ, но при необходимости прокладки большого числа проводов в деревянных домах, пожалуй, наиболее дешевый при монтаже и удобный с точки зрения эксплуатации: всегда свободный доступ для замены, ремонта и модернизации.

  • Прокладка некоторого количества проводов в специальных плинтусах.
  • Использование скоб из степлера. Самый незаметный крепеж, к тому же устанавливается быстро.
  • Крепление при помощи скоб и клипс, окрашенных в тон с кабелем.

Выбор есть, но все способы неидеальны, потому каждый решает для себя сам как и чем ему крепить кабель.

Подключение СИП к автомату через клеммы

А что делать если все автоматы и СИП уже закуплены, а заниматься кустарными переделками соединительных гильз нет ни времени, ни желания? При этом хочется добиться нормального контакта с использованием заводских материалов.

В этом случае возможен вариант с использованием специальных переходных контактных клемм. Приобрести их можно в тех же местах, где закупался СИП. Вот одна из подобных клемм от фирмы Ensto. Называется она — клемма для оборудования KE 12.12.

На контактных поверхностях клеммы есть кромки, которые проникают через оксидный слой, способный образоваться на проводнике при длительной эксплуатации.

Есть еще КЕ 12.20.

Последняя цифра — это длина штырькового контакта в миллиметрах 12мм и 20мм соответственно. Последние, удлиненного размера, можно использовать в автоматах или УЗО с глубоким посадочным местом под жилу провода.

Плюсы применения подобных клемм:

  • заводское исполнение
  • надежный переход с алюминия на медь
  • может применяться как с алюминиевым вводным проводом так и с медным
  • моножильный штыревой контакт
  • изолирование контакта чехлом из негорючего полиамида
  • трудно достать в магазинах, в основном под заказ
  • в любом случае это еще один дополнительный переходной контакт до автомата
  • затяжка многожильного провода происходит торцом винта

Еще один положительный момент использования данных клемм заключается в усилии затяжки контакта. Так например в обычном контакте автомата, согласно рекомендаций прописанных в документации, или указанном непосредственного на корпусе, максимальный момент затяжки должен быть в пределах 3,5Нм.

Если это медь, то данного усилия вполне будет достаточно. А если это алюминий? Уверенности на 100% уже быть не может. Захотите затянуть потуже, можете сорвать винты или деформировать сам автомат. В общем ничего хорошего.

А в клеммах ENSTO KE 12.12 максимальный момент затяжки в месте подключения алюминиевого проводника составляет 10Нм! Почти в три раза больший. Достигается это за счет использования винтов под шестигранник, вместо обычных под отвертку. Ну а штыревой луженный контакт, уже спокойно можно затягивать в автомате.

Подводя итог можно сделать вывод, что выбор способа подключения СИП к автомату зависит в основном от двух факторов:

  • на каком этапе монтажных работ вы находитесь
  • доступности тех или иных комплектующих в близлежащих магазинах

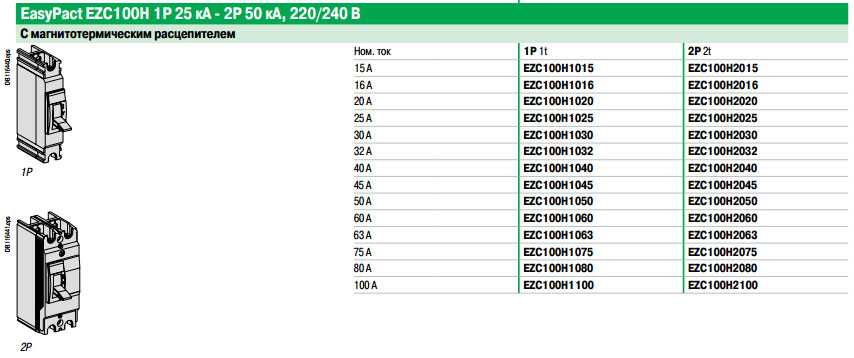

то придется не скупиться и изначально закупить вместо модульного, автоматический выключатель в литом корпусе

Самонесущий изолированный провод (СИП) от столба к дому обычно прокладывают воздушным способом: он дешевый, достаточно надежный. Монтажные работы можно выполнять самостоятельно в части прокладки кабеля до столба. Даже если вы профессиональный электрик, то самому на столб лезть не надо. Только работники Энергонадзора могут подключать кабель к магистрали.

Выполняя подключение согласно правил вы снимаете с себя ответственность за все действия в ходе подключения. Если вы решитесь самостоятельно монтировать, то вся ответственность (штраф, как минимум) и убытки ложатся на вас.

Способы крепления к разным поверхностям

Стены и потолки делают из различных материалов, имеющих разную структуру и плотность. В зависимости от этой характеристики изменяется способ крепления:

  • Плотные — древесина в любом виде, штукатурка и мягкие штукатурные растворы (в т.ч. гипсовая). Во все эти материалы отлично заходит гвоздь или саморез. В некоторые — ДСП, ОСП и некоторые другие — предварительно лучше просверлить отверстие чуть меньшего диаметра чем саморез, а потом уже его вкручивать. Гвозди чаще забиваются сразу без предварительного сверления.

    В древесину и изделия из нее вкручиваются саморезы. Только для крепления кабеля лучше их брать с плоской шляпкой

  • Твердые. К этой категории материалов относят кирпич, бетон, стяжки, цементы. В них даже с предварительно просверленным отверстием саморез не вкрутишь. Для таких материалов используют дюбель-гвозди (их еще называют дюбеля). Это крепеж, состоящий из двух частей — пластикового колпачка-дюбеля и металлического (иногда пластикового) винта. В таких случаях в материале сверлится отверстие диаметром сверла равным или чуть меньшим чем диаметр дюбеля. В отверстие вставляется пластиковый колпачок. Его верхний край должен быть на одном уровне с поверхностью (при необходимости можно пару раз молотком стукнуть чтобы сравнять или отрезать излишки острым ножом). Затем накладывается крепежный элемент (пластина, хомут и т.д.), который крепится к вставленному дюбелю винтом.

    Установка дюбеля

  • Тонкие или мягкие. Это пластик, гипсокартон, ДВП, газобетон, пенобетон и т.п. В них обычный крепеж не держится, нужен специальный, который имеет расширенную «тыльную» часть. Она имеет большую площадь опоры, за счет чего и может держаться крепеж. Некоторые примеры такого крепежа (зонтик, дюбель-бабочка и дюбель со сверлом) представлены на фото.

    Для крепление кабеля к тонким стенам нужен специальный крепеж

Собственно это все поверхности, которые встречаются внутри дома при укладке проводки. Но кабель иногда надо и к столбу крепить, например, когда ввод электричества от столба к дому тянется или к трубе — когда кабель поднимается по горючей стене.

К бетонному столбу

К железобетонному столбу кабель крепится длинными пластиковыми стяжками черного цвета. Они служат около 5 лет.

Один из способов опустить кабель вдоль железобетонного столба

Можно использовать хомуты для монтажа канализационных труб, но под них надо сверлить отверстия, что очень непросто. Еще вариант — если на столбе есть провод заземления — круглый провод диаметром 5-6 мм, то можно крепить стяжками к нему. Еще вариант — закрепить на столбе полосы металла — сделать что-то типа хомутов, а к ним крепить кабель.

В металлической трубе

Если кабель поднимается по стене дома в металлической трубе, его просто запускают внутрь. Так как для наружной проводки используют довольно солидные кабели, то жесткости его обычно хватает на то, чтобы более-менее держаться внутри трубы.

Прокладка кабеля в трубе. Крепят трубу, а кабель только по выходу из нее к стене

Сверху и снизу трубу закрывают какой-то пробкой (можно вырезать из пенопласта и потом покрасить вместе с трубой). Эта пробка будет дополнительно фиксировать положение кабеля (не прижимать к краю), а чтобы он не двигался внутри трубы, его крепят к стене по выходу из нее.

К тросу

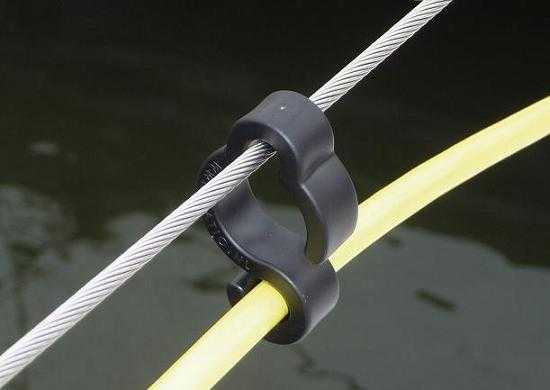

Для крепления кабеля к тросу используют специальные металлические и пластиковые подвесы. Они состоят из двух частей — есть отверстие для троса и большее — для укладки кабелей.

Подвесы для крепления кабеля к тросу

Какие лучше — металлические или пластиковые? Металлические более долговечны, но дольше устанавливаются — необходимо закрутить шуруп. Пластиковые служить будут около 5 лет, но устанавливаются быстро — «хвост» протягивается в соответствующее отверстие, затягивается. На этом все.

Крепеж для открытой прокладки

Открытая прокладка предполагает размещение кабеля поверх основных конструкций. Впоследствии он может быть скрыт, но при этом дополнительной фиксации строительные конструкции ему не дадут. А значит, прочность самого крепления должна быть достаточной для надежного удержания.

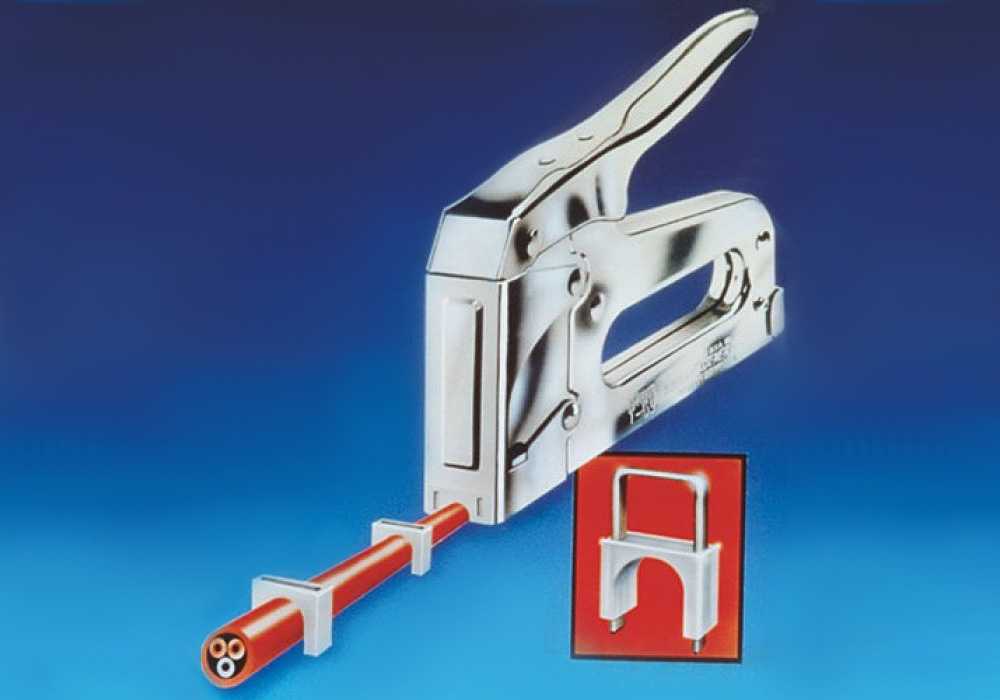

Скобы из строительного степлера

Крепление скобами осуществляется к изделиям из дерева, искусственных материалов на его основе (ДСП, ДВП, ОSB), мягким пластикам. Для их забивки используются ручные степлеры или так называемые скобозабивные пистолеты с электрическим, пневматическим, либо газовым приводом.

Скоба для фиксации кабеля отличается от обычной плоской строительной скобы наличием выпуклого изгиба, пластиковой вставки (см. фото). Использование обычных скоб нежелательно, поскольку они способны пережать кабель.

Для механических пистолетов также используют небольшие пластиковые скобы, которые крепятся гвоздем. Подобный тип крепежа популярен при прокладке кабелей сети интернет, кабельного телевидения, оптоволоконных систем.

Скобы и клипсы

Клипсы для крепления кабеля –– один из простых и недорогих методов монтажа. С их помощью крепят как непосредственно сам кабель, так и монтажные чехлы, куда он помещается. Дело в том, что иногда ПУЭ (правила устройства электроустановок) рекомендуют, а то и прямо требуют, чтобы прокладка кабелей велась с помещением их внутрь специального гофрированного рукава либо несгораемой трубы.

Небольшие скобки подойдут для крепления при открытой прокладке кабеля. Однако крепить трубу, рукав приходится специальными хомутами или большими клипсами. Подобное крепление требуется и для фиксации более тяжелых кабелей. Хомут представляет собой изогнутую пластину из стали или пластика. Такие накладки или скобы для крепления ставят поверх кабеля или рукава и закрепляют саморезами или гвоздями.

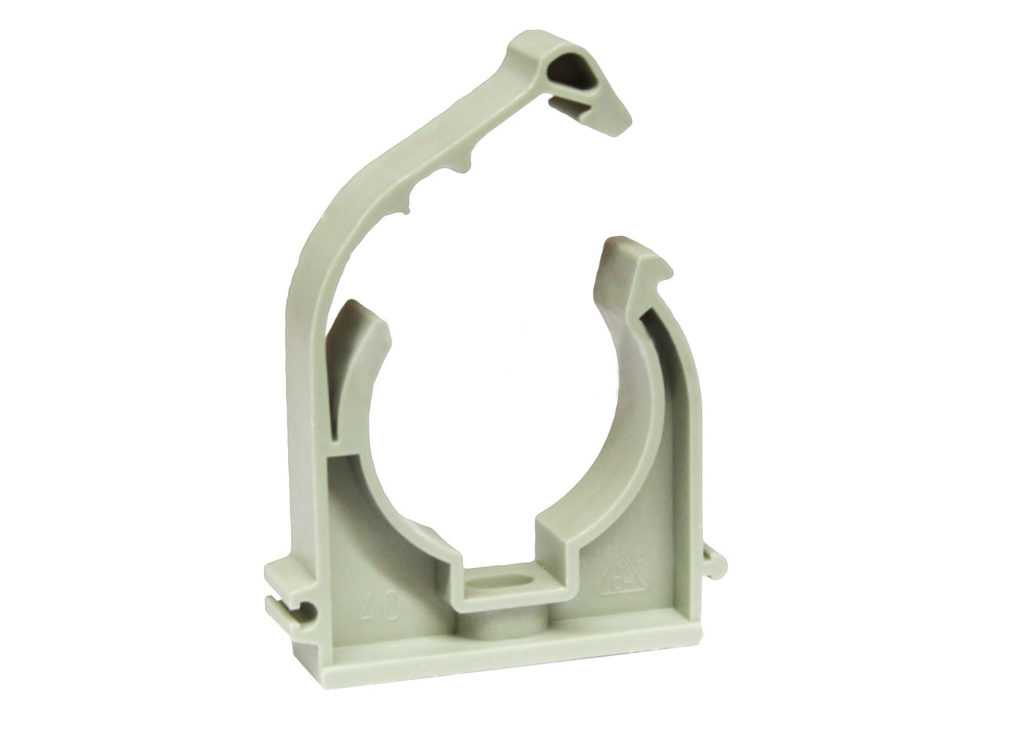

Клипса представляет собой пластиковую разновидность хомута. Но, в отличие от него, может быть открытой, а крепление короба обеспечивается за счет упругости материала клипсы.

Клипсы крепят двумя способами:

  • дюбелем;
  • саморезом.

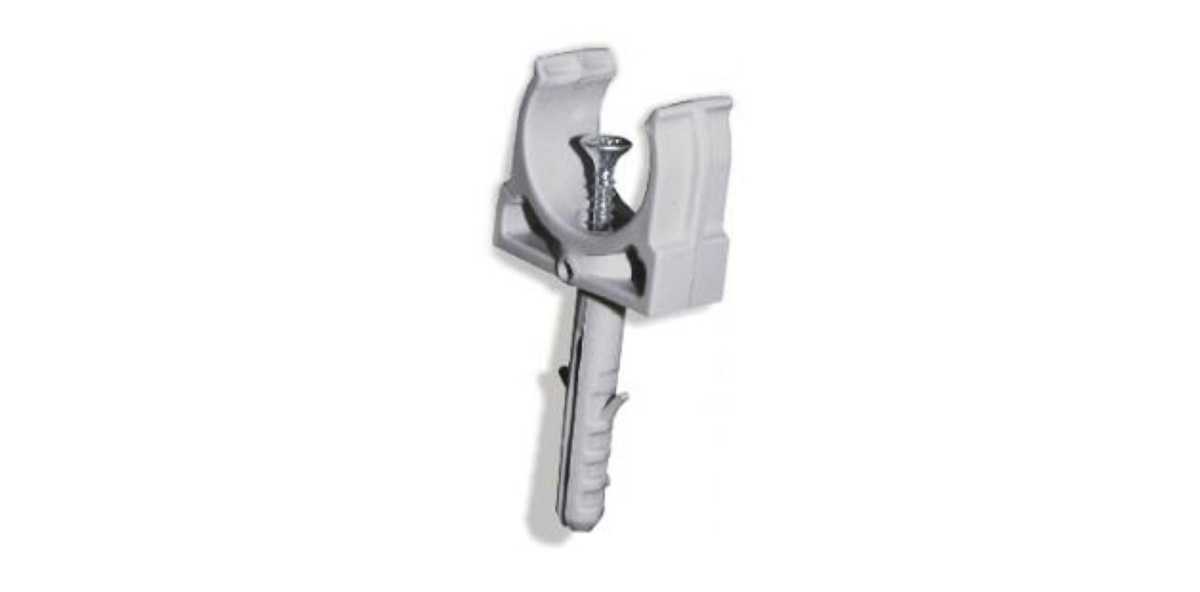

Первый тип крепежа используется для монтажа по каменным стенам. В поверхности предварительно сверлится отверстие, куда вставляется дюбель — «ножка» клипсы. Для дерева, других мягких материалов используется второй тип. Такие клипсы имеют внизу отверстие, через которое привинчиваются обычным саморезом.

После того как клипсы установлены, трубу или рукав просто вставляют в них, прижимая до защелкивания. Некоторые модели имеют дополнительные стяжки, закрывающие крепление кабеля сверху (см. фото).

На основе дюбелей

Креплений на основе дюбеля существует немалое количество. Помимо клипс, есть дюбель-стяжки, монтажные площадки с дюбелем. Общим у них является наличие пластикового стержня, который вставляется в предварительно просверленное отверстие.

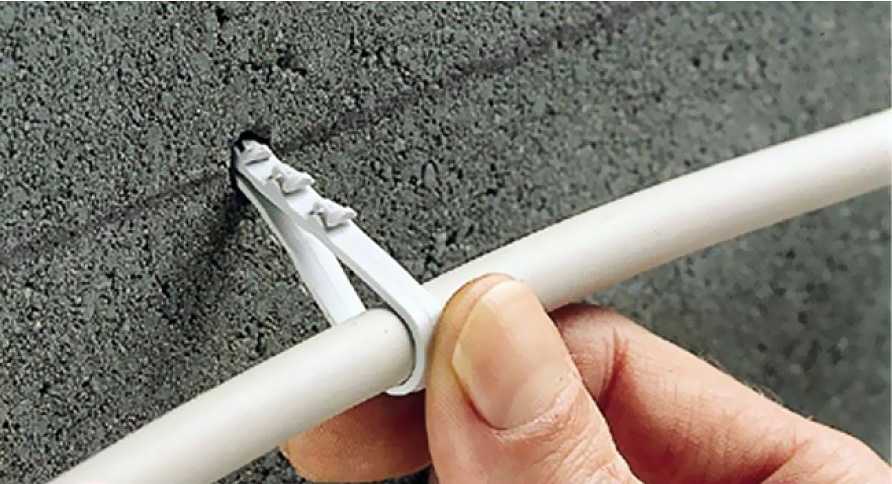

Из общего ряда выделяются дюбель-хомуты, упомянутые в названии статьи. Эти простые устройства представляют пластиковую скобку с ушком круглой или плоской формы, под круглый и плоский кабель соответственно. Удерживается дюбель-хомут за счет собственной упругости.

У обычных дюбелей дополнительный распор обеспечивается за счет завинчивания шурупа или забивания специального клинышка.
