Выбор схемы

Итак, начнем с выбора схемы подключения потребителей. От нее зависит расход провода для электропроводки, количество комплектующих, а так же надежность и удобство эксплуатации смонтированной разводки. Можно рассмотреть три основные схемы проводки в газобетоне:

все розетки и осветительные приборы включены через один автомат;
все розетки включены через один автоматический выключатель, а освещение через другой;
все розетки одной комнаты включены через отдельный автомат, все освещение через другой (не надо забывать, что бойлер, стиральная машина, электроотопление, электроплита — включаются отдельно от других потребителей).

Наиболее подходящий третий вариант. Более подробно вопрос рассмотрен в статье: как разделить проводку на группы. Схема электропроводки в газобетонном доме может выглядеть так:

Далее нужно определиться с видом прокладки проводки: скрытый или открытый. В каждом случае своя специфика выполнения работ и набор комплектующих для электромонтажа.

Электропроводка в газобетонном доме: виды, схемы

Перед прокладкой электропроводки в газобетонном доме или коттедже необходимо сначала рассчитать суммарную мощность потребления всех электроприборов и оборудования, и отдельно для каждой комнаты. Предполагается, что для каждой комнаты будет прокладываться своя линия. Далее мы сможем получить характеристики кабеля, прибора учета и устройств защиты, которые будут установлены в доме. Также мы добавили видео-уроки, в которых наглядно объясняется, как именно необходимо проводить монтаж электропроводки в доме из газобетона.

Схема подключения

Для начала необходимо определить схему подключения. После этого станет понятно, сколько необходимо кабеля, в каком количестве нужны комплектующие, а также насколько надежна и безопасна будет будущая проводка. Можно рассмотреть три основные схемы электрической проводки в газобетоне:

все линии (розеточные + освещение) подключены к одному устройству защиты;
все розеточные линии подключены через один автомат, а линии освещения – через другой;
все розеточные линии каждой комнаты подключены к отдельному автомату, все линии освещения – к другому (но мощные электроприборы, такие как электроплита или бойлер все равно подключаются отдельно).

Как правило, оптимальным является третий вариант. На рисунке ниже наглядно представлена схема электропроводки в доме из газобетона:

Теперь нужно решить, каким способом будет прокладываться проводка – открытым или скрытым.

Скрытый способ прокладки

Газобетон – достаточно простой в обработке строительный материал, поэтому с долблением штроб проблем возникнуть не должно. Это можно сделать как специальным штроборезом, так и знакомой всем «болгаркой». Какой-либо дополнительной подготовки для этой работы не требуется.

Далее следует разметить маршруты, по которым будут прокладываться провода, а также отметить места монтажа розеток и выключателей освещения

Здесь следует соблюдать одно важное правило: прокладка может проводиться либо горизонтально, либо вертикально. Никаких наклонных участков

Опираясь на проведенную разметку, электромонтажник выдалбливает штробы, в нужных местах вырезает участки под установку выключателей, розеток и т.д. Прокладываемые в штробах кабели и провода крепятся с помощью хомутов, как это видно на фото ниже. После завершения прокладки пустоты заполняются раствором и выравниваются.

Отдельно следует рассмотреть прокладку кабеля в штробах с использованием гофротруб и кабель-каналов. Это более затратный и трудоемкий способ, необходимость в нем есть лишь тогда, когда постоянно приходится менять электропроводку. Дополнительный минус при использовании гофры – необходимость в более глубоких штробах. При этом при неполадках нет никакой уверенности в том, что с помощью той же гофры получится восстановить электропроводку.

Помимо стен проводку можно проводить и по потолку. В зависимости от типа потолка (монолитный, ж/б, деревянные перекрытия) подбирается способ подводки проводов к люстрам, лампам и потолочным светильникам. Так, если потолок монолитный, то еще на этапе строительства там должны быть проложены каналы для электропроводки. Если же потолок сделан из заводских ж/б перекрытий, тогда можно попробовать прокладку через технологические отверстия. В случае, когда потолок деревянный, следует предпочесть открытую прокладку с соблюдением всех правил ПУЭ.

И наконец, последний возможный вариант разводки электрики в доме из газобетона – по полу.

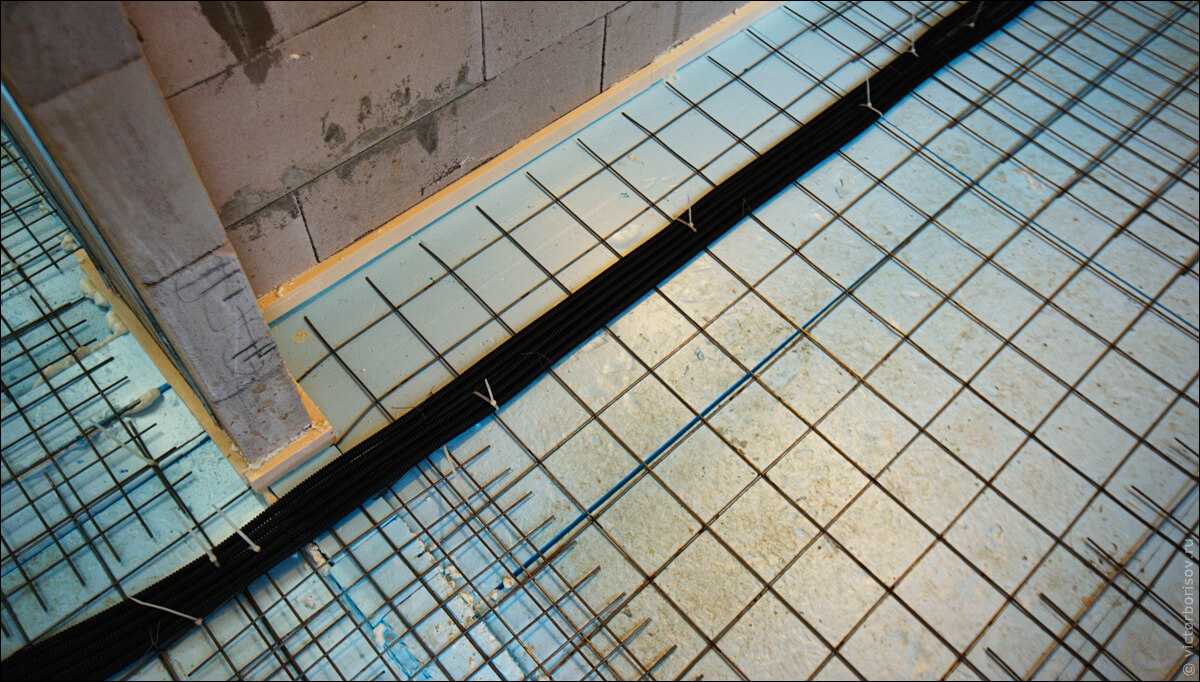

При такой прокладке кабель необходимо защитить той же гофрой, как это сделано на фото ниже:

Открытый способ прокладки

Прокладка в открытую проще, быстрее и позволяет обойтись без долбления штроб. Провода или кабели, прокладываемые в открытую, должны иметь двойную изоляцию. Розетки, выключатели освещения крепятся на стенах. Под ними устанавливаются небольшие дощечки из дерева, с прокладкой из негорючего материала (асбеста и т.д.)

В большинстве случаев оптимальным кабелем для открытой прокладки в доме является ВВГ нг. Он имеет оболочку и изоляцию из ПВХ, не распространяющего горение при групповой прокладке.

Провода прокладывают по поверхности стен в гофре, а также в кабель-плинтусах, в некоторых случаях – на изоляторах. Соединение проводов между собой должно производиться с применением клеммных колодок, сварки или опрессовки. Использовать метод скрутки в настоящее время считается недопустимым.

Скрытый электромонтаж

Газобетон легкий в обработке материал и для прокладки внутренней проводки, в отличии от бетонных стен, особых проблем не вызывает. Режется он легко как штроборезом, так и обычной «болгаркой», только пыли побольше. Этот этап можно выполнить своими руками.

После этого нужно провести разметку прокладки электропроводки, а также установки розеток и выключателей для всего участка. Необходимо соблюдать одно правило: любая прокладка проводится только горизонтально или вертикально, соединяясь под углом 90 градусов. Никаких диагональных схем прокладки в доме быть не должно.

Согласно составленной схемы электрик создает штробы, вырезает посадочные места под выключатели, розетки, бра, настенные светильники. В подготовленном газобетоне замуровывает электротехнические комплектующие, прокладывает провода, крепит их в штробах с помощью хомутов, как показано на фото ниже. После этого заполняет пустоты строительным раствором, выравнивает.

У некоторых хозяев возникает вопрос, как проложить кабель в стене с применением внутренних кабель-каналов или электротехнической гофры. Этот метод приемлем лишь для условий, когда происходят регулярные изменения в схеме электропроводки. Как правило, хорошо продуманная и рассчитанная схема регулярных изменений не требует и прокладка по заготовленным ранее каналам не производится. Огромным минусом является то, что для прокладки гофры нужно будет бить штробу в газобетоне на 1,5-2 см глубже. В случае выхода из строя участка кабеля также нет никакой гарантии, что с помощью встроенных кабель-каналов или замурованной гофры удастся восстановить электрическую сеть. Это справедливо для монтажа проводки в газобетонных стенах и в стенах из кирпича или бетона.

Как провести электричество по потолку? Если стены в доме выполнены из газобетона, то потолок может быть выполнен:

монолитным;
установлены железобетонные перекрытия;
смонтированы деревянные перекрытия.

В зависимости от вида межкомнатного перекрытия нужно выбрать способ, как сделать соединение проводов к люстрам, потолочному освещению. Если потолок монолитный, то при его изготовлении должны были предусмотреть каналы для прокладки электропроводки. В этом случае достаточно воспользоваться готовым решением. В случае установленных железобетонных перекрытий заводского изготовления – можно воспользоваться технологическими отверстиями, которые заранее предусмотрены. Если же это деревянные перекрытия, то необходимо провести открытую прокладку с выполнением всех требований ПУЭ. О том, как провести электропроводку в деревянном доме, мы рассказывали в отдельной статье.

На фото ниже демонстрируется еще один популярный вариант разводки электрики в газобетонном доме — по полу:

В этом случае кабель нужно дополнительно защитить черной гофрой (она более прочная). О том, как проложить проводку по полу, мы также рассказывали отдельно.

Преимущества и недостатки по сравнению с плитами перекрытия

Деревянные балки могут похвастаться своей легкостью и простотой в установке. Бытует ошибочное мнение, что под легкие перекрытия из дерева не нужен армирующий слой. Это в корне не верно.

Важно!Для газобетонных стен в независимости от вида перекрытия всегда необходим армопояс!

В случае с деревянными перекрытиями его возведение распределит нагрузку от балок по всему периметру стен и предотвратит растрескивание газобетона от точечных нагрузок.

Плюсами деревянных балок являются:

Экологичность, так как дерево — это возобновляемый натуральный материал.
Небольшая масса.
Низкая теплопроводность по сравнению с бетонными конструкциями.
Невысокая цена по сравнению с другими видами перекрытий.
Большой ассортимент в выборе.
Простота установки балок.

Отрицательные стороны у древесины тоже имеются:

Недолговечность. Рано или поздно даже самые хорошие перекрытия могут начать гнить.
Малопрочность — дерево не сможет выдержать столько веса, сколько смогло бы перекрытие из бетона.
Горючесть (натуральные материалы легко воспламеняются).

Важно!Несмотря на такие значительные отрицательные качества, дерево все равно выбирают намного чаще, и вот почему: специальные составы для пропитки древесины смогут продлить срок службы, уберечь от гниения и воспламенения. А малая прочность искореняется благодаря использованию большего количества балок и уменьшения шага прокладки.. Теперь рассмотрим бетонные перекрытия и их недостатки:

Теперь рассмотрим бетонные перекрытия и их недостатки:

Первым и наиболее существенные минусом является дороговизна перекрытия из бетона. Мало того, что сами перекрытия стоят недешево, для их установки и перевозки потребуется и специальная техника (кран). Так что и за установку придется выложить определенную денежную сумму. У деревянных перекрытий этот минус отсутствует — установку можно произвести самостоятельно. Если балки небольшие, то достаточно будет и двух-трех человек. Чем они тяжелее и массивнее, тем большее количество людей придется задействовать.
Высокий вес. Мы уже говорили, что для монтажа потребуется специальная техника. А ещё потребуется более дорогой фундамент.

Как видите, все недостатки связаны лишь с ценой. Чтобы принять окончательное решение, ознакомьтесь со статьей про плиты перекрытия в газобетонном доме.

Разводка кабельных линий

По действующим в настоящее время правилам, электропроводка в частном доме из газобетона должна быть выполнена из проводов или кабелей с медными жилами. Алюминиевые проводники для устройства постоянной проводки внутри помещений использовать недопустимо.

Провода и кабели для электропроводки прокладывают либо непосредственно по поверхности из газобетона, либо в штробах. Чтобы при разводке не перепутать между собой кабели из разных групп электропроводки, рекомендуется предварительно нанести трассы на стены мелом, используя разные цвета.

Чтобы обеспечить возможность замены проводки при ремонте, кабели прокладывают в трубах из самозатухающих материалов – полиэтилена, ABS-пластика. Трубы замуровываются в штробы так, чтобы слой раствора над ними был не менее 10 мм. В местах изменения направления кабельной линии устанавливают специальные отводы или разветвительные коробки.

Штробы в газобетоне изготавливают при помощи штробореза, перфоратора или «болгарки» – угловой шлифмашины. Так как материал этот податлив к механической обработке, такие работы выполняются без особого труда.

Фальшпотолок

Широкое распространение получили различные виды фальшперекрытий. Благодаря их монтажу можно выполнить качественную и безопасную электропроводку по потолочному пространству, которая скроется за фальшперегородкой.

На этапе монтажа не рекомендуется прятать распределительные коробки под обшивкой. К ним необходимо иметь свободный доступ, поэтому следует вынести их за пределы потолочного пространства. При отсутствии такой возможности следует вовсе отказаться от их использования.

Прокладка кабеля над фальшпотолком

Далее будут представлены наиболее популярные виды фальшперекрытий, а также нюансы прокладки электропроводки для каждого из них.

Гипсокартон

Потолки из гипсокартона пользуются широким спросом из-за низкой цены и возможности монтажа своими руками. Они относятся к подвесному типу. Для установки предварительно формируется металлический корсет, который и служит базой для крепления электрической проводки. Допускается укладывать кабеля в пластиковых или металлических гофрах. Недостатком является ограничение доступа к смонтированной электропроводке, что приводит к необходимости принятия дополнительных мер.

Проводка в потолке из гипсокартона

Рейки

Данный вид потолочного покрытия сопровождается использованием подшивного типа монтажа, что также ограничивает дальнейший доступ к проводке. Крепление реек осуществляется к деревянному каркасу, который предварительно формируется на базовом основании. Способ прокладки проводников зависит от материала изготовления потолка. При этом может потребоваться делать дополнительные отверстия в обрешетке для пропуска кабельных линий.

Осветительные приборы в реечном потолке

Кассеты

Относятся к категории подвесных фальшперекрытий. Собираются из отдельных прямоугольных или квадратных элементов из спрессованной бумаги и стекловолокна. Они устанавливаются в заранее подготовленные места из пластиковой или металлической обрешетки.

Указанная разновидность фальшперегородки позволяет не только легко смонтировать проводку, но и получить доступ к ее элементам в любой требуемый момент. Крепить проводники можно как к базовому основанию потолка, так и к элементам подвесной обрешетки.

Монтаж подвесного потолка Армстронг

Натяжной

Использование декоративного обрамления потолочного пространства при помощи натяжного перекрытия позволяет применить любую цветовую гамму. Для этого используется термическая резина определенной структуры. Монтаж осуществляется к стенам, что способствует образованию пространства между облицовочной перегородкой и основным потолком.

Его можно использовать для прокладки электрической проводки, крепя ее к базовому покрытию. При этом рекомендуется выдерживать высоту, которая исключит близкое нахождение проводки у натяжного покрытия. Рассматриваемый вид фальшперекрытия также ограничивает дальнейший доступ к электрической схеме.

Разводка электрики над натяжным потолком

Электропроводящая панель

Токопроводящие панели из вспененного полиуретана (выступающего в роли изолятора) и двух изолированных друг от друга прослоек фольги (проводники электрического тока) позволяют красиво и необычно оформить потолок. Их монтаж может вестись с использованием подвесной технологии либо посредством приклеивания непосредственно к потолку. При укладке проводки понадобится воспользоваться открытым или скрытым способом. Оба варианта не дадут доступа к беспроблемному обслуживанию электропроводки.

Светодиодное освещение с помощью токопроводящих панелей

Открытый электромонтаж

Прокладка открытой электропроводки в доме из газобетона проводится в случае ограничения по времени и нежелании пылить. Этот вид выполнения работ намного проще и может применяться для стен как из газоблока, так и деревянных, согласно требованиям ПУЭ. Все комплектующие приобретают для открытой проводки, провода должны быть рассчитаны на максимальную расчетную нагрузку и иметь двойную изоляцию из трудновоспламеняемого материала. Все розетки, выключатели, соединительные коробки устанавливают на поверхность стены и закрепляют их. Под них устанавливают прокладки из асбеста, металла или другого несгораемого материала

Хотя современные изделия изготавливаются из трудновоспламеняемых или не поддерживающих горение материалов и предполагают установку без прокладок (обращайте внимание на инструкции или консультируйтесь у специалиста)

Кабель рекомендуем выбрать ВВГнг-LS, он является негорючим. Вся разводка и монтаж выполняется подобно монтажу скрытой электропроводки в газобетоне, за исключением того, что провод прокладывают по поверхности стены в плинтусе, желобах, гофре или на диэлектрических изоляторах.

Соединение проводников выполняют с помощью клеммников, сварки, пайки или опрессовки. Скрутки недопустимы (Глава 2.1. ПУЭ п. 2.1.21).

Выполнение работ по монтажу проводки в доме из газоблока должен проводить специально обученный персонал — электрик, во избежание возможных неисправностей в процессе эксплуатации. На видео примерах ниже доступно рассмотрены все этапы прокладки электрики в газобетонном доме:

Вот и все, что хотелось рассказать вам касательно данного вопроса. Надеемся, теперь вы знаете, как провести электропроводку в доме из газобетона своими руками!

Будет интересно прочитать:

Выбор материалов, расчет конструкции

Типы балок для перекрытий

Проектные работы включают планирование несущей конструкции, а также расчет и выбор материалов. Для различных перекрытий используется брусья соответствующего типа. Чаще всего деревянные балки типизируют по внешним характеристикам: сечению, составу и несущей способности:

доска – простой конструкционный материал, применяемый при строительстве обрешетки и чернового пола;
двутавровая балка – конструкционный материал с сечением в виде буквы Н. Двутавр позволяет сократить общий вес конструкции без потерь в несущей способности;
LVL-брус – балка из клееного шпона, изготовленная методом склейки лущеных хвойных пород: сосны, ели, лиственницы. Отличается высокими показателями прочности при горизонтальной нагрузке. Используются при строительстве стропильных ног, балок межэтажных перекрытий, а также коньковых балок;
комбинированная балка – клееный брус, в состав которого входит шпон из нескольких пород дерева;
четырехкантовый брус – пиломатериал четырехугольной формы, имеющий 4 обработанные стороны, Наиболее популярен при возведении перекрытий любого типа;
двухкантовый брус (лафет) – пиломатериал, имеющий 2 обработанные стороны противоположные друг другу. Несмотря на относительно низкие показатели прочности, лафет часто используется при возведении межэтажных перекрытий;
оцилиндрованное бревно – фрезерованный пиломатериал из цельного куска древесины, отличающийся наивысшей несущей способностью. Максимальная нагрузка на 1 кв. м. балок данного типа составляет 500 кг. Однако из-за округлой формы оцилиндрованные бревна чаще применяют при возведении чердачных, а не межэтажных перекрытий.

При заготовке брусьев предпочтение отдается хвойным породам ввиду их повышенной прочности и устойчивости к гнилостным процессам. Аналогом ели, лиственницы и сосны могут также выступать акация, дуб или клен. Данные породы древесины отличаются низкими показателями влажности (от 12% до 14%). С годами прочность балочных перекрытий увеличивается благодаря испарению влаги с их поверхности. По истечение 5 лет усушки крепость бруса приближается к показателям прочности металлических балок.

Горизонтальные несущие конструкции бывают нескольких видов:

межэтажное перекрытие по деревянным балкам;
чердачное перекрытие;
подвальное перекрытие.

После того, как будут определены тип и материал балок, строители приступают к расчету потенциального сечения. Выбор брусьев с тем или иным сечением напрямую зависит от таких показателей, как:

потенциальная нагрузка (ПН) на 1 кв. м. – предполагаемая масса, которая будет оказывать постоянное/временное воздействие на несущую конструкцию. Рассчитать нагрузку можно самостоятельно с помощью одного из онлайн-калькуляторов;
длина пролета (ДП);
шаг – расстояние между соседними балками (50 см, либо 1 м).

Подходящее сечение бруса можно рассчитать по приведенным ниже таблицам. Для этого достаточно выбрать длину пролета, предполагаемую нагрузку и размер шага.

ПН ДП	150	250	350	450
2 м	50×100	50×100	50×100	50×120 100×100
2.5 м	50×100	50×120 100×100	50×130 100×120	100×100
3 м	50×120	50×140	50×160	100×120
3.5 м	50×140 100×100	50×160 100×130	50×180 100×150	100×160
4 м	50×160 100×130	50×180 100×150	100×160 120×150	100×180 150×160
4.5 м	50×180 100×140	100×160 130×150	100×180 150×160	100×200 150×180
5 м	100×160	100×190 150×170	100×210 150×190	100×190 150×170
5.5 м	100×180	100×190 150×160	100×200 150×180	100×220 150×200
6 м	100×200	100×200 150×180	100×250 150×220	100×220 150×200

Табл. 1 — Сечение балок при шаге в 0.5 метра

ПН ДП	150	250	350
2 м	100×100	100×110	100×120
2.5 м	100×110	100×120	100×130
3 м	100×120	100×130	100×150
3.5 м	100×140	100×160	100×180 100×160
4 м	100×160	100×190 150×150	100×200 120×180
4.5 м	100×180 150×160	100×200 150×180	100×220 150×190
5 м	100×190 150×170	100×210 150×190	100×230 150×200
5.5 м	100×200 150×170	100×220 150×200	100×240 150×210
6 м	100×220 150×200	120×230 150×210	120×250 150×230
