Технологии монтажа кабеля сип

Подвод СИП в дом

Если согласно техническим условиям прибор учёта электроэнергии должен быть установлен внутри помещения, то для ввода кабеля в дом можно использовать два варианта. Первый способ предполагает использование СИП для прокладки по фасаду здания и ввода внутрь. Второй метод предусматривает переход с самонесущего изолированного провода на кабель ВВГнг до ввода в дом. Недостатком первого варианта является относительно низкая огнестойкость изоляционной оболочки СИП, поэтому вводить такой кабель в деревянные строения не рекомендуется. Недостатком второго варианта является наличие перехода от кабеля одного типа к проводу другого вида. Представители энергоснабжающей организации могут запретить использовать соединения до прибора учёта электроэнергии.

Проблему решают следующими способами:

1. Для повышения пожарной безопасности ввод СИП в дом выполняют с использованием специальных гофрированных рукавов, металлических или пластиковых труб, предварительно обработав их поверхность материалом в виде краски или пасты, устойчивой к высоким температурам и открытому огню.
2. Чтобы не было прямого соединения двух кабелей разного вида, на фасаде здания устанавливают устройства защиты. К ним подводят изолированный провод, а от них протягивают другой кабель по фасаду, заводят внутрь дома и подключают к прибору учёта электроэнергии. Для защиты автоматических выключателей используют специальный бокс.

Какой вариант использовать решают на месте. Преимуществом первого способа является отсутствие устройства защиты, нуждающегося в дополнительной защите и обслуживании. Преимуществом второго метода является обеспечение высокого показателя огнестойкости без необходимости использования дополнительных защитных материалов, а также защита места прохода кабеля через стену дома автоматическим выключателем. В этом случае устанавливать дополнительное средство защиты до прибора учёта электроэнергии не потребуется.

Особенности подключения электросетям

При электромонтаже используются самонесущие изолированные провода (СИП). Условно можно поделить провод СИП на две категории: магистральные провода и провода отпайки. Для подвода линии к дому потребителя используют отпаечный тип проводов — это СИП-4.

Подключение электричества от столба осуществляется не непосредственно к точке подключения (вводу дома). На опоре, или на трубостойке рядом с опорой, согласно электрической схеме, устанавливается счетчик учета электроэнергии, точнее, электрический щит уличного исполнения со счетчиком и автоматом защиты. От этой точки уже протягивается линия питания к дому.

Непосредственно электромонтажные работы проводится быстро, для специалистов строительной компании такая работа не представляет проблемы. Работы выполняются в строгом соответствии проекту электроснабжения. После монтажа спуска линии от магистрали к счетчику осуществляется подвод электричества к дому с подключением внутренней сети, который по желанию заказчика может быть выполнен проводом над землей или подземным кабелем. Если же электричество подводится к участку, на котором нет зданий, на подключении линии к счетчику работы заканчиваются. Выполнить монтаж внутренних сетей, с установкой дополнительных распределительных щитков, собственник вправе сделать самостоятельно.

Таким образом, подключение электричества от столба – процесс многоэтапный, требующий знания многих нюансов. Поэтому работы стоит доверять профессионалам, которые могут обеспечить грамотное выполнение всех этапов. К тому же услуги специализированных компаний не стоят слишком дорого, и экономить на качественном подключении нет смысла.

Самостоятельно подключение проводить не рекомендуется, даже если на руках есть полный пакет нужных документов и не требуется установка дополнительных опор. Работа с электрическими сетями должна выполняться квалифицированными специалистами, самостоятельное подключение чревато ошибками, которые могут привести к аварийным ситуациям разных масштабов, а последствии – к штрафам и возможному отключению от линии, за нарушение правил.

Наша компания оказывает услуги по выполнению проект электроснабжения, в который входит расчет стрелы провода СИП и выбор, в случае необходимости, типа дополнительно устанавливаемой опоры. Также, мы берем на себя все функции по выполнению строительно-монтажных работ.

Если у вас остались вопросы, наши специалисты с радостью вам помогут. Позвоните нам прямо сейчас по телефону +7 (977) 806-23-69, или воспользуйтесь формой обратной связи.

Электроэнергия по жилым районам городов и сел проводится проводами, протянутыми на столбах, однако старая проводка выходит из строя и нуждается в замене. Аналогичные операции выполняются при строительстве нового дома или дачи и при необходимости выполнить подключение электричества к дому от столба. Схема подключения должна указывать на вид кабеля и способ его прокладки.

Преимущества СИП

Кабель типа СИП включает в себя несколько жил, объединенных путем скручивания в единую структуру. Вся поверхность этого жгута покрыта изоляцией, в качестве которой используется сшитый или термопластичный полиэтилен.

Технические возможности СИП позволяют добиться лучших технических показателей в сравнении со проводами старого типа (A или AC). В устаревших кабелях не использовался изоляционный слой, а каждая жила устанавливалась по отдельности, при этом задействовались выделенные изоляторы, расположенные на траверсах. В СИП устройство значительно проще, так как предварительно натянутый лебедкой жгут просто зафиксирован на опоре.

СИП можно устанавливать даже на стенах, что было невозможно с проводами старого типа. Особенно важна такая особенность в условиях города, так как появляется возможность использовать короткие опоры и монтировать кабель возле линий слабого тока.

СИП позволяет добиться экономии материально-технических ресурсов. К примеру, для такого кабеля не нужны широкие лесные просеки под линии электропередачи, как в случае с проводами старого образца. К тому же СИП отличаются надежностью: такие провода в меньшей степени подвержены обрывам и перехлестам, а значит, и коротким замыканиям. Да и сама структура СИП крепче: разорвать четыре плотно скрученные жилы непросто.

СИП обладает стойкостью к воздействию влаги, низким температурам и температурным перепадам. Если на обычной проводке зимой неизбежно образуется ледовая корка (следствием чего становятся обрывы линий), то провода СИП защищены изоляционным слоем, исключающим оледенение материала.

Единственное исключение из сказанного — двужильная модификация СИП-1, у которой несущая жила не покрыта изоляцией. В других кабелях несущие жилы находятся либо внутри жгута (СИП-4), либо заизолированы.

Следует сказать, что СИП стал техническим стандартом: все энергосбытовые организации требуют применять именно этот тип кабеля для организации новых подключений.

Одна из мотиваций сбытовиков: СИП позволяет избежать несанкционированных подключений (попросту говоря — воровства электричества), что несложно организовать в случае с неизолированной проводкой.

К тому же благодаря специальным приспособлениям можно обустраивать отводы от основного кабеля, не отключая при этом электроэнергию. Такая возможность обеспечивается наличием изоляционного слоя. Следовательно, еще одно преимущество СИП — безопасность эксплуатации.

Ну и, наконец, еще одно достоинство СИП — наименьшие среди конкурентов потери при транспортировке энергии на большие расстояния. Достигается это низким реактивным сопротивлением (у кабелей старого типа этот показатель втрое выше).

Описание и виды СИП

Электрический кабель СИП представляет собой провод, состоящий из нескольких изолированных жил, сплетенных из алюминиевой (или из сплавов на основе алюминия) проволоки. расшифровывается — самонесущий изолированный провод.

При постройке новых линий, в соответствии с ГОСТ Р 52373-2005, предусмотрено использование проводов типа СИП. Согласно седьмой редакции правил ПУЭ, применение данных кабелей рекомендовано при подключении потребителей электроэнергии.

Существуют следующие виды СИП:

1. Провод типа СИП-1. Имеет четыре жилы и используется в магистралях для передачи трехфазного тока с напряжением до 1 кВ. При этом три из них предназначены для подключения фазы и имеют изоляцию из полиэтилена, устойчивого к воздействию ультрафиолетового излучения. В стандартном исполнении четвертая жила (нулевая) не имеет оплетки и оснащена стальным сердечником. Промышленность выпускает вариантное исполнение кабеля с маркировкой СИП-1А, который имеет покрытие изоляцией на нулевой жиле.
2. Провод СИП-2. Отличается от первого типа изоляцией всех жил. Сфера применения аналогичная.
3. СИП-3. Представляет собой одножильный кабель, покрытый сверху изоляционной оболочкой на основе светостабилизированного полиэтилена. Прочность провода обеспечивается встроенным в жилу стальным сердечником. Кабель используется на магистралях для передачи напряжений до 35 кВ.
4. Провод СИП-4. Используется на линиях с напряжением до 1 кВ и имеет четыре жилы с покрытием из светостабилизированного полиэтилена (аналогично СИП-3). В конструкции отсутствует несущий стальной провод. Этот тип кабеля часто используется в дачных кооперативах для того, чтобы подключаться к электричеству.
5. СИП-5. В его конструкции применяются две и более жилы с покрытием из сшитого полиэтилена. Несущего стального проводника в схеме нет, кабель применяется для выполнения подключения к электросети с напряжением до 1 кВ.

На картинках ниже показаны сечения некоторых видов провода СИП.

Подключение к сети от столба

После рассмотрения технических особенностей ввода кабеля СИП следует более подробно остановиться на способах его монтажа и подключения к домашней электрической сети от столба.

Данный участок считается очень ответственным, поэтому все работы должны проводиться квалифицированными специалистами организации – поставщика электроэнергии. Чаще всего используется подводка электропитания по воздуху. Этот способ наименее затратный, как по времени, так и по материальным ресурсам.

В соответствии с нормативными требованиями, высота ввода кабеля в здание должна составлять не менее 2,75 м. Если высота дома соответствует этой норме, выполняется монтаж распределительного щитка с УЗО на стену. Затем к нему подключается кабель, идущий от столба. При меньшей высоте дома устанавливается специальная стойка из металлической трубы. Ее форма может быть прямая или изогнутая, называемая гусаком. Каждый из вводов отличается собственным способом крепления к стене.

Расстояние от столба до точки ввода должно быть не более 10 метров. Если расстояние превышено, в этом случае устанавливается дополнительная опора. Расстояние от нее до воздушной ЛЭП составляет не более 15 метров.

Для отвода от воздушной ЛЭП на расстояние до 10 м используется медный провод, сечением 4 мм. Если расстояние составляет 10-15 м, сечение увеличивается до 6 мм. Диаметр алюминиевых проводов СИП во всех случаях составляет не менее 16 мм.

Стоимость медных проводов значительно выше по сравнению с алюминиевыми. Поэтому для подводки электричества осуществляется монтаж кабеля СИП от столба к дому или используются обычные алюминиевые провода. Эта процедура может выполняться разными способами. В первом случае между столбами натягивается трос или несущий провод, к которому токопроводящий кабель прикрепляется специальными хомутами. Второй вариант с использованием кабелей СИП не требует дополнительных опор и креплений. При его монтаже применяются стеклянные, полимерные или фарфоровые изоляторы вместе со специальной арматурой.

Специальная арматура начала использоваться сравнительно недавно и уже завоевала широкую популярность. Она обладает определенным запасом прочности, обеспечивающим защиту кабеля при аварийных ситуациях. Под механическими воздействиями происходит разрушение арматуры, а кабель остается целым, без нарушения электроснабжения. От места касания вводным кабелем деревянной стены дома и до места, где устанавливается щиток, провод СИП укладывается в стальную трубу.

Основным недостатком воздушного ввода является открытая проводка с высокой вероятностью ее повреждения. Кроме того, наличие висящих проводов создает ограничения для проезда автокранов, и другой крупногабаритной техники.

Фасадный крепеж

Далее СИП нужно вести непосредственно по стене.

Это расстояние обеспечивают специальные фасадные крепления.

Вот их разновидности:

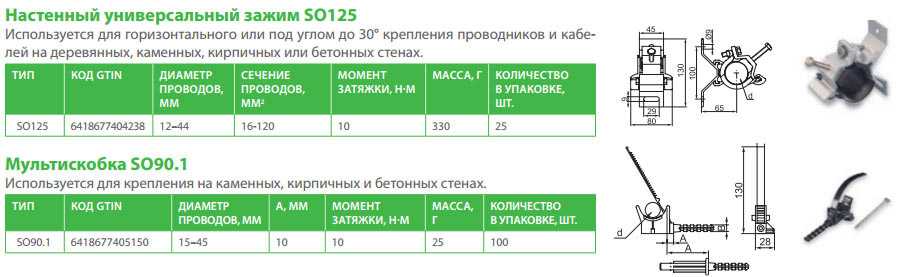

Универсальный зажим SO125 и мультискоба SO90.1

Дистанционные фиксаторы SO71 и SO76

Фасадный крепеж IEK КФК

Крепеж фасадный КВТ КФ

Фасадный кронштейн Sicam SC 93-6 PC

Фасадное крепление по СИП Niled SF 50

Монтируется все очень просто:

• размечается трасса по 70см между кронштейнами
• сверлятся отверстия
• в эти отверстия вставляются закладные дюбеля
• после чего молотком вбивается гвоздь или закручивается винт
• если стена деревянная, пластиковый дюбель нужно срезать до ограничительного кольца и просто забить гвоздь
• изолирующим колпачком прикрывается шляпка

Имейте ввиду, что там где есть повороты, спуски или подъемы, то есть усилия направленные на вырывание из стены, лучше использовать фасадный крепеж не с простыми гвоздями, а с винтовым дюбелем.

Если по этой же стене проходят еще и другие коммуникации, например водопроводные или газовые трубы, то от них нужно делать определенный отступ.

• от СИП до трубопроводов с водой должно быть не менее 100мм
• до газовых труб не менее 400м

Работа с Энергонадзором

1. Подаете заявление в местный РЭС для выдачи вам ТУ. Обычно такой документ готовится до 1 месяца. Летом его реально тяжело получить, и приходится ждать весь срок: документ не сложный, но очередь на него случается большая. Чем раньше придете (конец зимы или начало весны) — тем проще будет.
2. Заключаете договоры: на монтаж сип кабеля от столба к дому, на пользование электроэнергией.
3. При подаче любых документов необходимо иметь в наличии оригиналы документов на участок, дом, паспорт — это актуально для новых абонентов на адресе. Но в РЭС оставляете только копии.
4. После получения ТУ на монтаж сип кабеля от столба к дому вы должны согласовать сроки подключения и место установки счетчика (см. выше). Помните одно: место установки счетчика выбираете вы. Главное условие при этом: прибор учета должен находится на высоте уровня глаз от 160 см до 180 см, к нему должен быть подход.
5. Физическое подключение кабеля сип к дому от столба. Процесс этот занимает порядка 2…3 часов, но на него есть очередь. Кроме того учитывайте, что в случае тяжелых погодных условий бригада, отправленная на ликвидацию аварии также может не прибыть. Это форс-мажорная ситуация, для ее решения необходимо поддерживать телефонную связь с местной энергоснабжающей организацией. Опоздания без причины на работы по подключению быть не может.

Сегодня монтаж самонесущих изолированных проводов (СИП) является необходимым процессом, который повышает уровень безопасности населенных пунктов, а также значительно сокращает энергетические расходы. Ввиду использования прочного защитного покрытия проводов, замыкания исключены, в том числе из-за отсутствия соприкосновения с токопроводящими элементами и невозможностью обрывания провода.

Монтаж СИП проводов

Процесс монтажа проводов включает в себя необходимые шаги, соблюдение которых гарантирует эффективную и долгосрочную эксплуатацию. Вкратце, процесс монтажа включает в себя:

1. Первичную очистку территории установки.
2. Раскатку и регулировку проводов, а также обеспечение неприкасаемости проводов с токопроводящими элементами.
3. Установку кронштейнов.
4. Установку опор.
5. Раскатку СИП.

Для того, чтобы вручную заняться монтажом СИП кабеля, следует вооружиться сложным техническим оборудованием, с помощью которого будет осуществляется крепеж ленточного хомута, обрезка лент, закрепление кронштейнов, раскатка ролика и каната — лидера. Такое оборудование должно быть не только качественным, но и проверенным временем. Поэтому, процесс монтажа проводов крайне небезопасен и его стоит доверить рукам профессионалов.

Нарушения, которые необходимо избегать при монтаже СИП кабеля

Из-за незнания или в случае неквалифицированного вмешательства, шансы на отключение электроснабжения или серьезных травм работников вырастают в разы. К типичным ошибкам относятся:

1. Раскатка проводов по токопроводящим поверхностям.
2. Повторный монтаж ответвительных зажимов.
3. Недостаточное количество зажимов при демонтаже.
4. Использование неподходящих инструментов для работы.

Во избежание подобных ошибок, следует доверить процесс монтажа СИП кабеля проверенным подрядчикам, которые в своей работе используют только новое и качественное оборудование, располагают всеми демонтажными элементами и имеют соответствующую квалификацию мастеров.

Почему процесс монтажа СИП нужно доверить нам?

В нашем расположении имеется только проверенное временем и самое лучшее техническое оборудование отечественного и зарубежного производства. Наши мастера обладают не только солидным опытом работы, но и лицензией на право осуществлять свою деятельность. Мы гарантирует Вам монтаж и демонтаж высокого качества в любом населенном пункте.

Наши главные преимущества:

• Оперативность;
• Мобильность;
• Эффективность;
• Гарантия качества;
• Демократичные цены на монтаж СИП.

Разработаны более полувека назад инженерами финских сетевых компаний при содействии производителей энергетического оборудования в качестве альтернативы оголенным алюминиевым проводам и кабельным тросовым системам. Монтаж таких линий не требует от исполнителя особых навыков. Значительно упростились различные технологические операции: прокладка по опорам, подключение СИП к СИП, к существующим линиям электропередач, к потребителям.
