Металлические трубы (стальные, медные) для электропроводки

Сфера применения труб для монтажа электропроводки

Выбор способа прокладки проводов регламентирует п. 2.1 ПУЭ. В нем оговорены условия электрической и пожарной безопасности прокладки электропроводки. И если вы собрались выполнять монтаж проводов, то выбор способа должен отвечать обоим этим требованиям.

На фото представлены различные варианты использования труб в электротехнике

Итак:

• Согласно условиям электрической безопасности, не металлические трубы могут применяться для монтажа электропроводки открытым способом при наружной установке. Кроме того, их можно применять в качестве дополнительной защиты при прокладке в строительных каналах или под слоем штукатурки при монтаже скрытой проводки.
• Стальные трубы могут применяться в качестве дополнительной защиты, согласно табл.2.1.2 ПУЭ, практически в любых случаях. Исключение составляют только особо сырые помещения, а также монтаж наружной проводки.
• А вот по условиям пожарной безопасности все намного сложнее. Здесь все зависит от поверхности, по которой предстоит монтаж. Это может быть сгораемая и несгораемая, либо трудносгораемая поверхность.
• Стальная труба для электропроводки обязательно должна использоваться при монтаже открытым способом по сгораемым поверхностям, если используется провод или кабель без дополнительной защиты. Если же монтаж осуществляется по несгораемым поверхностям, то достаточно применения не металлических труб.
• Во время монтажа скрытой проводки по сгораемым поверхностям незащищенными проводами также обязательно использовать стальную трубу. Если же используется пластиковая труба, то должна быть обеспечена подкладка между ней и основанием несгораемого материала.

Для чего кабель помещают в металлическую трубу

В ходе эксплуатации электропроводка подвергается различным воздействиям. Изнутри это скачки напряжения, которые могут привести к разрушению провода и оплетки. Снаружи прочности электрокабеля могут угрожать влажность, ультрафиолет, химически агрессивные вещества. Но самой частой причиной нарушения целостности кабеля является физическое воздействие: удар, сжатие, растяжение. Даже спрятанная в стену, пол, потолок или под землю проводка может быть повреждена сверлом или зубилом во время ремонта, элементами несущих конструкций при усадке, сжатием грунта при передвижении техники над закопанными линиями коммуникаций.

В большинстве случаев достаточной защитой для кабелей электросети будет полимерный короб или гофрированный стальной кожух.

Но бывают ситуации, когда приходится прибегать к более дорогостоящему и технически сложному решению – укладыванию электрокабелей в металлическом трубопроводе:

Если помещение, в котором располагается участок электросети, возведено из легковоспламеняемых материалов, либо такие материалы использованы в отделке и обстановке. В деревянном доме, в бане или на террасе деревянные стены или обшивка легко загорятся даже от небольшой искры, если у кабеля повреждена оплетка.

• Если пожароопасно само помещение в силу функционального назначения. Например, в мастерской, где работают с металлом, искра от сварочного аппарата или болгарки может прожечь оплетку электропровода и вызвать короткое замыкание. На кухне или в котельной опасны для проводки печь, кухонная плита, отопительный котел. В таких помещениях можно спрятать в металлические трубы не всю электропроводку, а только участки, находящиеся в пожароопасных зонах.
• Использование труб при прокладывании электрокабелей подземным способом необходимо, особенно в каменистом грунте, под дорогами и пешеходными дорожками. На таких участках проводу угрожает движение камней при усадке грунта, давление почвы и живущие под землей грызуны.
• Если электропроводка проложена открытым способом, где велик риск механического повреждения. Например, в спортивном зале, где работают с тренажерами, легко пережать или перебить кабель, в мастерской, где обрабатывают стекло, дерево или камень повредить оплетку может осколок обрабатываемого материала.
• Если металлические трубы являются элементом декора. Стиль лофт, при котором помещению стараются придать сходство с промышленным объектом, предусматривает прокладывание коммуникаций открытым способом. Винтаж или ретро-стиль также предполагает прокладывание проводки по стенам и потолку – металл для изоляции в этом случае подходит больше других материалов и по стилю, и по безопасности.

Преимущества и недостатки использования металлической гофры

Но не только нормы ПУЭ заставляют применять гофру. Данный способ защиты имеет массу дополнительных преимуществ, и более высокая цена монтажа проводки в металлической гофре не является весомым ограничивающим фактором.

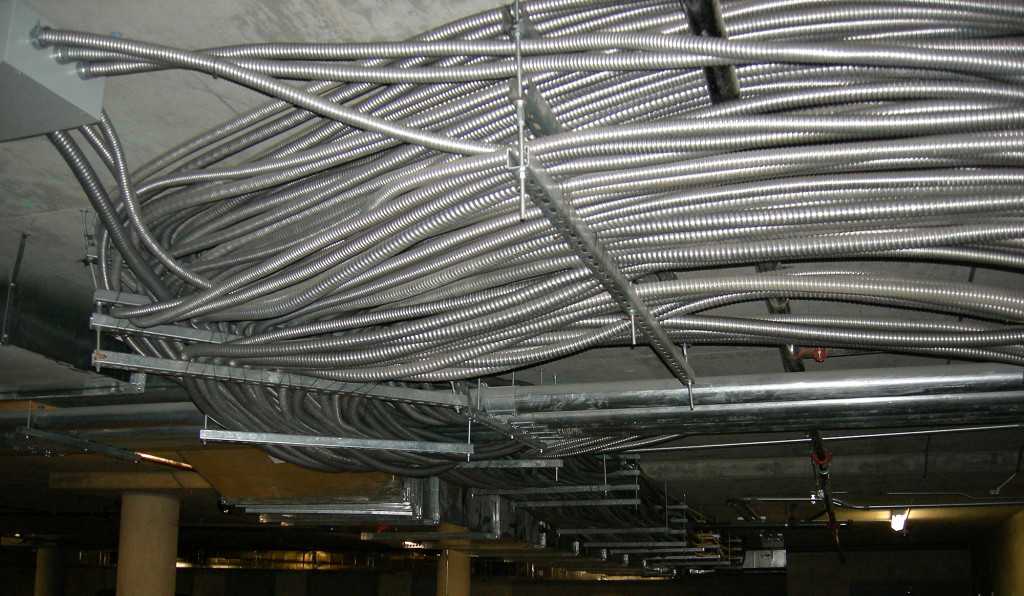

Использование металлической гофры в промышленных целях

Так к достоинствам использования гофры можно отнести:

• Срок службы до 50 лет.
• Легко одевается на провод своими руками без применения дополнительных приспособлений.
• Защита от механических повреждений и грызунов.
• Не восприимчива к атмосферным воздействиям и воздействиям агрессивных сред.
• При заземлении, что необходимо делать согласно норм ПУЭ, обеспечивает дополнительную защиту от поражения электрическим током.
• Дает возможность замены поврежденных участков кабеля.
• Является полностью не горючим материалом.
• Металл является экологически чистым материалом.
• Имеет небольшой вес.

А вот недостатков применения негорючая гофра для электропроводки практически не имеет.

Сюда можно отнести:

• Более высокая стоимость прокладки провода в гофре.
• Увеличение срока монтажа электропроводки
• Возможность образования и скопления влаги в гофре, что может привести к снижению сопротивления изоляции провода.

Особенности монтажа

Использовать рассматриваемую продукцию особенно удобно во время укладки проводов в грунте, деревянных или бетонных конструкциях.

Чтобы осуществить монтаж необходимо следовать следующей инструкции:

• Укладку нужно выполнять строго в соответствии с чертежом.
• Для соединения каналов применяют сварку или используют изделия с резьбой.
• Трубопровод заземляется и наклоняется в направлении распределительного короба.
• Внешнюю поверхность подвергают покраске для защиты от окисления.
• Протяжка выполняется посредством металлической проволоки.
• Трубопровод закрепляется с помощью специальных скоб, через каждые 50-100 сантиметров.

Для недопущения повреждения изоляционного слоя проводов тубы с обоих концов оконцевывают специальными втулками. Если вы рассчитываете в будущем проводить разборку трубопровода, выполняйте его монтаж без применения сварки. Для этого нужно использовать исключительно резьбовые соединения.

На участках, где возникновение пыли или влаги невозможно, места стыков можно не герметизировать. Для обустройства электропроводки в стальных каналах используйте провода ШВВП и ПУГНП.

Для обустройства проводок освещения можно использовать не только стальные трубы, но и медные. Последние отличаются большей стойкости к процессам коррозии.

Медные изделия

Монтаж стальных трубок для рассматриваемой задачи можно полностью выполнить самостоятельно. Это достаточно простая задача, в которой нет ничего сложного. Но нужно учитывать массу нюансов и деталей, и строго следовать технологии укладки.

Использовать стальные трубы можно и для повышения эстетичности помещений. Некоторые дизайнеры предлагают выполнить проводку в доме в стиле ретро. Стальные трубки идеально подходят для этого. Таким образом, можно решить сразу несколько задач. С одной стороны надежно уложить электропроводку в частном доме или квартире, а с другой сделать интерьер своего жилища оригинальным и необычным.

Смотреть видео:

Применение металлических труб в электропроводке

Такой способ прокладки проводов эффективен в некоторых ситуациях. Как правило, при наличии негативных факторов разного характера: повышенная влажность в помещении, вероятность наличия химических веществ, требования пожарной безопасности. При наличии в помещении любого из указанного фактора на невысоком уровне можно применять тонкостенную трубу диаметром около 2 см. Их можно соединить безрезьбовыми муфтами, поэтому применять сварку не всегда обязательно.

Прокладка электропроводки

Если же, наоборот, уровень опасности высок, тогда подойдет водо-газопроводное изделие с диаметром от 1,5 до 8 см. Соединение также производится при помощи муфт, однако в этом случае с резьбой.

Нужно отметить, что выполнить установку всей системы непрофессиональному человеку будет достаточно сложно. Поэтому рекомендуется приглашать мастеров.

Не забывайте, материал окисляется, поэтому выбирать стоит оцинкованные металлические трубы. А иначе необходимо их вскрыть асфальтовым лаком. Конечно, это нужно делать, если проводка будет выполняться не внутри стен. В противном случае обработка не нужна.

Монтаж

Есть два способа, как это делается:

1. При больших трубах в них вставляется шарик. Но перед этим в нее засыпается тальк. А шарик привязывается на нитку и выдувается компрессором.
2. При длинных трубах можно пропустить в них проволоку. К ней необходимо прикрепить проводку.

Монтаж выполняется хомутами открытым способом. Шаг крепления – 3 м, а также дополнительно в местах сгиба. Резать металл можно болгаркой и ножовкой. Сварку для порезки применять не стоит, поскольку она лишит металл некоторых свойств.

Подведем итоги

Основываясь на всем вышеперечисленном, можно сделать правильный выбор. Ведь мы рассмотрели не только варианты материалов и их характеристики, но и немного монтаж. Поэтому, выполнив все своими руками, вы получаете качественную и надежную электропроводку.

Трубы ПВХ

У гофрированных труб есть недостаток: их защита от механических повреждений недостаточно прочна. Гофру можно смять, порезать, а на морозе – просто сломать. Поэтому в местах, где нужна более прочная защита кабелей, применяют гладкостенные трубы ПВХ.

С эстетической точки зрения монтаж, выполненный с применением таких труб, выглядит красивее. Но вот трудозатрат потребует больше.

Гибкая ПВХ труба изгибается в любом месте по желанию монтажника, что позволяет компоновать трассы на ходу, без долгих раздумий. Жесткие же трубы располагают параллельно или перпендикулярно плоскости пола. И попасть они должны точно по назначению – в сальник розетки, выключателя или распределительной коробки.

Поэтому перед прокладкой труб нужно точно рассчитать места установки электроустановочных изделий. Затем – нарисовать чертеж предполагаемой трассы прокладки труб, подсчитать:

• количество труб, с учетом того, что продаются они фиксированной длины: 3 метра;
• количество поворотов на 90˚, в которых ставится муфта (труба – труба);
• количество соединительных муфт для участков, где трехметровой длины не хватит. А также – для соединения обрезков труб, чтобы экономнее расходовать материалы;
• при необходимости – количество разветвителей (тройников);
• количество раздвижных держателей для крепления труб к поверхности.
• Количество соединительных коробок и сальников к ним.

При проектировании учитывают степень защиты применяемого оборудования. Соединители, сальники, монтажные коробки, не говоря уже о розетках и выключателях – имеют показатель, характеризующий его защиту от проникновения пыли и влаги. В сухих помещениях ориентируйтесь на IP40, на улице и во влажных помещениях – IP65 и выше.

Прокладка кабелей в трубах ПВХ

При монтаже стоит плясать от печки

Если важно, чтобы выключатель располагался точно в отведенном для него месте, сначала ставится он. Затем от него прокладывается труба, к ней подстраивается коробка или поворотный узел с муфтами

Чтобы все получилось красиво, при разметке используйте уровень. Если монтаж ведется без разметки – по уровню выставляйте трубы.

Выбор металлических труб для прокладки кабеля

Электрокабель можно проложить практически в любых трубах.

Минимальным требованием к кожуху является отсутствие ржавчины, заусенцев и внутренних неровностей.

Выбирают металлические трубы по разным параметрам: цене, декоративности

Обращают внимание на устойчивость труб против образования коррозии, а также на то, насколько просто монтировать систему

• Наиболее декоративными являются медные и латунные трубы, они лучше других справляются с задачей оформления электропроводки, проложенной открытым способом, и не требуют покраски. Тонкостенные трубы при этом позволяют придать кожуху любую необходимую форму без применения фасонных элементов, а толстостенные – дополнительно подчеркнуть нарочитую грубость коммуникации, собрав трубопровод с применением фитингов.
• Нержавеющие трубы – самые дорогие, но надежные и простые в монтаже: их не нужно красить, они гладкие внутри и снаружи, не подвержены коррозии и подходят для прокладывания кабеля любым способом.
• Оцинкованные имеют те же плюсы, что и нержавеющие, но их цена ниже, поэтому нередко предпочтение отдают оцинковке. Однако, срок службы у оцинкованных труб меньше вдвое.
• Стальные трубы, не имеющие защитного покрытия, и алюминиевые перед монтажом потребуется покрасить изнутри и снаружи, чтобы предотвратить окисление. Если электрокабель в стальном кожухе укладывают в цементную стяжку, внешнюю поверхность трубы можно не окрашивать.
• Гофрированные трубы удобны в монтаже, так как легко приобретают необходимую форму. Их недостаток – слабый уровень защиты кабеля от сдавливания и удара, поэтому гофру не следует использовать для подземных коммуникаций и в помещениях, где высок риск сильного физического воздействия.

В строительных магазинах можно выбрать расходники для прокладывания электрокабеля на любой вкус. Но подойдут и трубы, оставшиеся после демонтажа газо– или водопровода.

Важно предварительно осмотреть будущий кожух и оценить его состояние: если трубы не имеют трещин, внутренних швов и других неровностей, их можно использовать. Если труба не имеет защитного покрытия, ее необходимо покрасить

Изнутри покраску производят, протягивая губку с краской или наливая краску в вертикально расположенную трубу

Если труба не имеет защитного покрытия, ее необходимо покрасить. Изнутри покраску производят, протягивая губку с краской или наливая краску в вертикально расположенную трубу.

Особенности конструкций

На объектах сельскохозяйственной сферы данную продукцию используют при прокладке проводки в помещениях, где хранятся взрывоопасные или пожароопасные материалы. Для магистралей этого типа используют конструкции из стали с отсутствующей резьбой и стенками небольшой толщины. Иногда применяются специальные трубные изделия, обладающие резьбой и стыковочными фитингами. Этот вариант идеально подходит для осуществления прокладки во взрывоопасной среде.

Производится продукция в черном цвете. Внутренняя поверхность внутри нее, как правило, оцинкованная. В зданиях с невысоким уровнем влажности соединительные стыки не подвергают уплотнению. При других обстоятельствах конструкции стыкуют резьбовыми фитингами с уплотнителями.

Металлические каналы применяемые при обустройстве электропроводки покрывают специальным полимерным материалом для защиты от коррозии.

Во время укладки данных конструкций допускаются изгибы

Важно, чтобы угол был не более девяносто градусов. Если нужно обустроить два изгиба, длина такого участка не должна превышать пять метров

Допускается укладка прямого трубопровода протяженностью до десяти метров.

Опытные мастера советуют делать уклон в направлении распределительного короба

Такие меры предосторожности позволят не допустить возникновения короткого замыкания

Технология закладки кабеля в металлические трубы: процесс монтажа

Монтаж кабеля в трубы довольно трудоемкий и дорогостоящий, поэтому применяется, когда необходимо гарантированно защитить кабель от механического воздействия. Выполняется закладка в несколько этапов:

• разметка предстоящей трассы;
• подготовка и установка труб;
• прокладка кабеля.

Для выполнения первого пункта определяется место прокладки, и проводятся подготовительные работы. При монтаже на стенах зданий, в фундаменте, перегородках делаются штробы, отверстия под электроприборы, переходы и т. д. Производятся замеры длины и изгибов, составляется необходимая документация и передается в электромонтажную мастерскую. Там трубы очищают, окрашивают, разрезают по размеру. Стыки обязательно обрабатывают, чтобы не было заусенец. При необходимости делают изгибы. Готовые изделия маркируют, упаковывают и отправляют заказчику.

Установку производят таким образом, чтобы исключить попадание внутрь пыли, масла и других веществ. Чтобы не скапливалась вода, прокладку делают под наклоном не менее 2 градусов по направлению к коробам. Крепление производить с помощью сварки запрещено, для этого нужно использовать скобы, хомуты, накладки, прижимы. Расстояние между креплениями должно быть не больше указанного в таблице.

Наружный диаметр труб, мм	Расстояние между креплениями, м
18-26	2,5
30-42	3,0
45-90	4,0

Все соединения и вводы должны быть уплотнены. После чего выполняется установка электрооборудования.

На завершающем этапе производится затяжка. Проверяют чистоту труб, при необходимости они продуваются сжатым воздухом, на торцы надеваются пластмассовые втулки. Провода и кабели собираются группами, жилы привязываются к стальной проволоке диаметром 2-5 мм и протягиваются.

Обустройство траншеи

Сначала производится разметка местности, будущая трасса должна быть удалена от фундамента, газопровода и т. д. на расстояние, указанное в ПУЭ. Затем очищают землю от растений и мусора. Землеройной техникой производят рытье траншеи, там, где это невозможно, выкапывают вручную. Глубина определяется рабочим напряжением. Дно очищают при необходимости от мусора, выравнивают и выстилают песчаной подушкой. Поверх трассы обязательно укладывается сигнальная лента.

Бестраншейный способ укладки кабеля в земле

Это сложный и дорогой способ, осуществляется специализированной техникой. Производится в местах, где невозможно выкопать траншею в силу каких-либо обстоятельств, например, прокладка под водоемом. Суть заключается в том, что производится горизонтальное бурение с помощью регулируемой буровой головки. Затем канал расширяется, протягивается ПНД-труба, в которой находится стальной трос, а через нее с помощью троса уже прокладывается кабель.

Прокладка кабеля под дорогой

В случае когда трасса должна пройти через асфальтированную дорогу, чтобы не нарушить ее покров, используют другой метод прохода – прокол. Штангу с наконечником с помощью техники проталкивают через грунт под дорогой. Наконечник, проходя через толщу, уплотняет вокруг себя землю, не давая ей осыпаться. Такой проход называют стартовым. После того как штанга вышла на поверхность, к ней крепят расширитель и вытягивают в обратном направлении. Проход расширяется, а земля вокруг ещё больше утрамбовывается. Через него протягивают кабельную линию.

Виды

Предназначение труб мы уже определили. Учитывая материал, есть такие разновидности этих изделий:

Стальные

Это надежный и прочный выбор, проверенный временем. Есть, правда, недостатки, связанные с трудоемкостью установки и подверженностью коррозии.

Перед началом работ срезы должны быть зачищены. Изгибы делают под прямым углом. Если нужно два изгиба, тогда длина металлической трубы не должна быть больше пяти метров. При этом необходимо следить за тем, чтобы не уменьшалось поперечное сечение.

Медные

Медная электропроводка

У такого материала хватает преимуществ, чтобы отдать ему предпочтение, несмотря на высокую цену. Это пластичный материал, долговечный и устойчивый к коррозии. При этом такие изделия прекрасно устанавливаются для электропроводки. Если внешняя среда подразумевает наличие экстремальных температур, тогда кабели внутри трубы придется зачищать. Ведь медь имеет высокую теплопроводность.

Рекомендация: не забывайте о безопасности. Трубы проводки и отопления не должны пересекаться. Допустимое минимальное расстояние между ними – 5 см. При параллельности расположения – 10 см.
