Подробная инструкция как поменять выключатель

Технология ремонта

Итак, чтобы инструкция по ремонту была для Вас понятной, рассмотрим ее поэтапно, с фото примерами для каждого важного момента починки

Для начала нужно подготовить инструмент: маркер, мелкозернистую шкурку, индикаторную и обычную отвертку.
Отключите автомат на вводном щитке, чтобы обесточить электросеть в доме и обезопасить себя от поражения электрическим током.
Убедитесь, что напряжение в комнате отсутствует, самостоятельно проверив наличие питания в соседней розетке с помощью индикатора. Если Вы не знаете, как пользоваться индикаторной отверткой, рекомендуем ознакомиться с инструкцией, на которую мы сослались.
Демонтируйте выключатель света со штробы. Перед тем как починить изделие, Вам нужно самому снять декоративную крышку, еще раз проверить отсутствие напряжения индикаторной отверткой, открутить боковые винты и вытянуть корпус из подрозетника.
Отсоедините провода. Если переключатель света двухклавишный, рекомендуем отметить маркером, какая из жил является вводной, чтобы потом не перепутать и правильно выполнить подключение своими силами.
Разберите корпус и доберитесь до контактов, которые, скорее всего и являются причиной ремонта. Данные элементы конструкции находятся сразу же за пластиковой клавишей, которая крепится винтами. Починить их не составит труда, в чем Вы и убедитесь далее.
Визуально просмотрите контакты в виде полусферы (на фото их видно) и если они подгоревшие, с помощью мелкозернистой шкурки зачистите их до металлического блеска. Если не получается хорошо вычистить нагар шкуркой, Вы можете аккуратно выполнить чистку жалом отвертки. Этого достаточно, чтобы починить переключатель света своими руками.
Соберите корпус в обратном порядке. На видео ниже показано, как разбирается и собирается выключатель света в домашних условиях.
Осуществите подключение проводов, а также установку корпуса в подрозетник.
Включите автомат на щитке и проверьте, работает ли переключатель освещения. Если выключатель не трещит и работает правильно, можете гордиться — Вам удалось починить изделие. Если при выключенном выключателе горит свет, значит, Вы плохо почистили контакты либо неправильно выполнили подключение, поэтому придется делать все заново.

Видео инструкция по сборке корпуса

Таким образом за 10 шагов Вы сможете починить изделие своими руками. Как Вы видите, ремонт не сложный и станет под силу даже электрику-новичку. Рекомендуем также ознакомиться с предоставленными ниже советами, которые позволяет быстро и правильно отремонтировать выключатель в квартире.

Конструкция двухклавишного выключателя

А предназначен он для управления двумя контурами освещения из одной точки. Используя лестницу, у основания кладут изоляционный коврик.

Делать это просто, и не нужно прилагать особых усилий. Чтобы избежать такой ошибки нужно воспользоваться не китайским индикатором, а мультиметром в режиме замера напряжения. Остается подключить фазные проводники.

Особое внимание при этом следует уделить мерам предосторожности. Подвод может быть выполнен трехжильным кабелем, если его нет, то укладываются 3 провода. Как подключать двухклавишные выключатели Рассмотрим подключение на примере двухсекционного осветительного прибора схема приведена рисунке 4

Когда тип проводов определен и нанесена маркировка, можно отключить питание для этого следует воспользоваться соответствующим автоматом в щитке и приступить к выполнению работ по установке двойного выключателя

Как подключать двухклавишные выключатели Рассмотрим подключение на примере двухсекционного осветительного прибора схема приведена рисунке 4. Когда тип проводов определен и нанесена маркировка, можно отключить питание для этого следует воспользоваться соответствующим автоматом в щитке и приступить к выполнению работ по установке двойного выключателя

Подвод может быть выполнен трехжильным кабелем, если его нет, то укладываются 3 провода. Как подключать двухклавишные выключатели Рассмотрим подключение на примере двухсекционного осветительного прибора схема приведена рисунке 4. Когда тип проводов определен и нанесена маркировка, можно отключить питание для этого следует воспользоваться соответствующим автоматом в щитке и приступить к выполнению работ по установке двойного выключателя.

Особенности конструкции

Она скрывает от взгляда неаккуратные переплетения и служит изолятором. Подключение к вводным питающим устройствам смонтированной электропроводки делается в последнюю очередь, после того как вся схема смонтирована и уложена под штукатурку или в кабельные каналы. После этого отключаем напряжение и продолжаем работу. Обычно применяются: винтовые зажимы; колпачки либо изолента для скрученных вручную проводов.

Фаза может иметь коричневый или серый окрас, а ноль всегда остаётся синим или голубым. Выключатель в подрозетнике Дополнительно просматриваются места скруток проводов и соединений с целью возможного обнаружения в них нагревов, это может привести к выгоранию электрического соединения. Схема подключения Электрическое подключение выключателя на две лампочки производится достаточно просто и делается аналогично одноклавишным выключателям.

Cхема подключения двухклавишного выключателя на две лампочки (видео)

В двух комнатах например, ванной и туалете установлены светильники. Различают сенсорные, нажимные, поворотные. Проводное сечение подбирается согласно специальным таблицам, имеющимся в ПУЭ. Контролировать интенсивность освещения помогают диммеры. Так как здесь все зависит от того, на какую именно клавишу вы заведете фазу.

Самый удобный и надежный способ — фиксация самозажимными клеммами. Посредством сдвоенного кабеля подключается светильник и выключатель с розеткой; в распределительную коробку приходит три кабеля, выходящие от установленного блока.
Двухклавишный выключатель КАК ПОДКЛЮЧИТЬ.. КРАТКО

Вопросы безопасности при монтаже выключателей

Первое правило — мощность коммутатора должна превышать расчетную нагрузку как минимум в полтора раза. Контактная группа выдерживает определенный ток. При его превышении, металл будет подгорать, сопротивление возрастет. Помимо моргающего света, владельца ждут и более серьезные неисправности. Постоянное искрение в корпусе, может привести к расплавлению выключателя, и даже к его возгоранию.

Качество исполнения также имеет значение. Не следует выбирать продукцию малоизвестных брендов, и выключатели, выполненные по ТУ. На упаковке должна быть сертификация в соответствии с ГОСТ Р 50345–2010 (МЭК 60898–1), желательно ISO-9000. В дешевых подделках применяются некачественные контакты, которые быстро изнашиваются даже при допустимой нагрузке.

Следующие критерии не обязательны, но они также влияют на безопасность использования:

прочный корпус
надежная фиксация клавиш (они не должны перекашиваться и выпадать при переключениях)
качественное крепление в стене

На последнем пункте остановимся подробнее. Почти все владельцы старых квартир видели выпадающие из стен розетки, и болтающиеся в коробках выключатели. В лучшем случае, такая «свобода движения» могла привести к замыканию контактов о металлическую установочную коробку, а в худшем — в темноте можно было получить поражение электротоком.

Стальные коробки устанавливались раньше, если у вас старая квартира — из соображений безопасности надо заменить их на пластиковые. Проблема в следующем: на любом выключателе внутреннего исполнения есть два варианта монтажа. Либо распорными анкерами, либо с помощью шурупов-саморезов. Первый вариант как раз применялся в металлических монтажных коробках. Со временем, упругость анкеров теряется, и упоры не держат коммутационное устройство в посадочном месте.

В бетонных стенах панельных домов уже есть цилиндрические посадочные места для коробочек. Иногда недобросовестные электрики игнорируют установку монтажных коробок, закрепляя выключатели на распорках-анкерах. Это нарушение безопасного монтажа. На бетонных, или любых других стенах, сначала с помощью строительной смеси устанавливается монтажная коробка, затем к ней крепится выключатель.

Существуют коробки для гипсокартона и СИП панелей. В любом случае, корпус встроенного выключателя, с помощью саморезов крепится именно к коробке.

Следующий важный вопрос — правильность подключения размыкаемого проводника. С одной стороны, в сетях переменного напряжения 220 вольт нет полярности. Любой электроприбор будет работать вне зависимости от того, на какие контакты подан ноль или фаза (речь идет о бытовой однофазной сети). И если для розетки этот вопрос не актуален, подключение выключателя света строго регламентировано.

Рассмотрим типовой монтаж одноклавишного выключателя. На патрон для электролампы подается два провода: ноль и фаза. Допустим, с помощью выключателя вы размыкаете нулевой провод. Свет будет гаснуть, но на одном из контактов патрона всегда будет опасный потенциал 220 вольт. Если вы при замене лампу коснетесь этого контакта, получите поражение электротоком. И это при выключенном приборе!

Кроме того, при использовании люминесцентных ламп (так называемых «экономок), в темноте будет наблюдаться паразитное свечение, которое мешает уснуть. Это же явление наблюдается на некоторых светодиодных лампах.

Поэтому нулевой провод всегда идет напрямую к источнику освещения, а фазный провод проходит через контакты выключателя.

По этому поводу, есть положительный «побочный эффект» при выборе схемы монтажа выключателя с заведением в корпус «ноля» и «фазы». Благодаря «высокой компетенции» электриков, возможна смена нулевого и фазного ввода в ваш дом. Вы можете сменить так называемую «полярность» на входе, не меняя конфигурацию всей проводки.

Подключение на люстре или светильнике

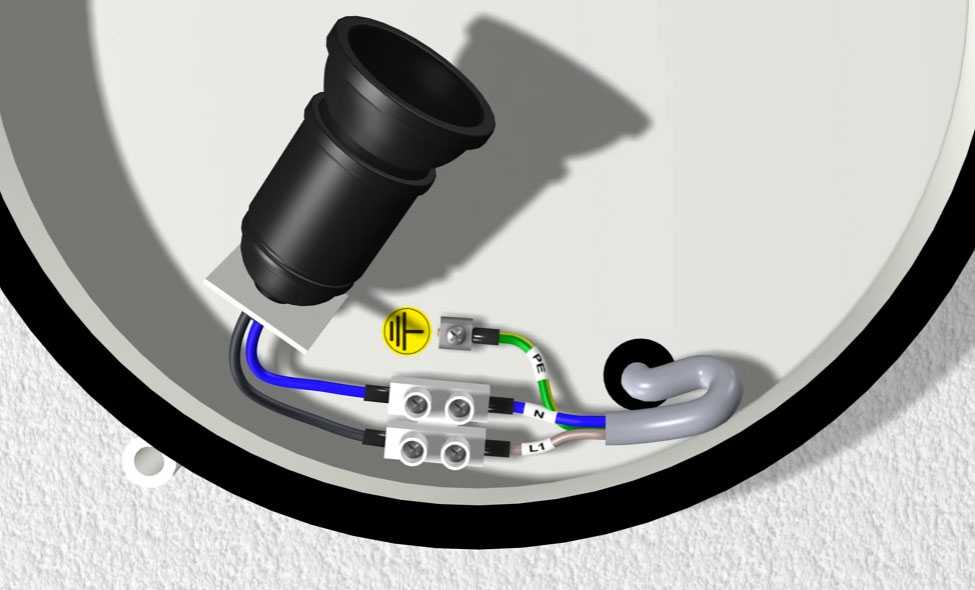

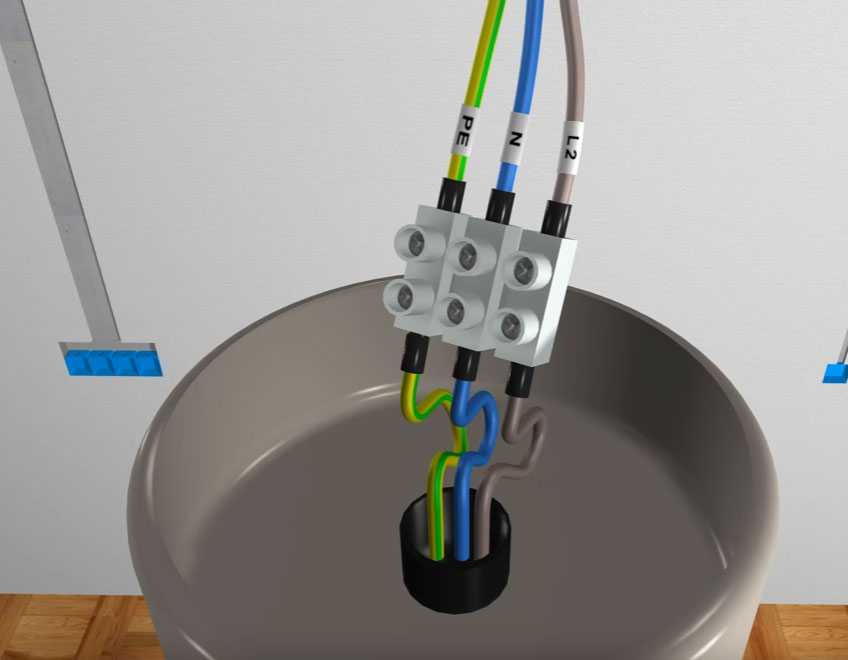

В светильнике или люстре для подключения используются как правило клеммные колодки. Заводите на них жилы кабеля отходящего из распредкоробки согласно цветовой маркировки.

Заводской светильник обязан иметь жилы именно того цвета которые прописаны в правилах. Фаза — серый или темного цвета проводник должна заходить на центральный контакт лампы, а ноль — синего цвета на сам цоколь лампочки.

Заземление желто-зеленой расцветки может крепиться как на клемму, так и непосредственно под винт на корпусе.

Источники — https://cable.ru, Кабель.РФ

Демонтаж

Делая ремонт в квартире своими руками, на этапе замены выключателей обратите внимание на правила безопасности. В первую очередь на распределительном щите отключите автомат защиты, от которого запитывается группа освещения с выключателем, подлежащем демонтажу. Обесточив цепь, вы исключите возможность поражения электрическим током

Обесточив цепь, вы исключите возможность поражения электрическим током.

На выключателях старого образца для скрытой проводки крепежные болты находятся на лицевой панели и легкодоступны. В новых моделях они находятся под клавишами кнопок переключения, которые просто поддеваются отверткой и удаляются. Открутив винты крепления и сняв верхнюю крышку, вы увидите конструкцию выключателя, зафиксированную в цилиндрический каркас.

Убедитесь в отсутствие напряжения на контактах, используйте индикаторную отвертку (сейчас их много различных видов с приложенными инструкциями). Современные отвертки с источниками питания при контакте с фазой выдают световую индикацию и акустический сигнал.

В классическом варианте при контакте с клеммой большой палец надо держать на верхней части ручки, где предусмотрен контакт для обеспечения контрольной цепи. Если индикаторная лампа отвертки на одном из контактов будет светиться, на распределительном щите автомат защиты не выключен.

Выключите переключатель нужной группы, при отсутствии напряжения на клеммах снимаемого выключателя приступайте к дальнейшим действиям.

Открутите два винта раздвижных планок, фиксирующих каркас выключателя в настенном гнезде. Открутите винты на клеммах, освободив провода; если концы имеют горелую изоляцию, откусите этот участок кусачками. Отметьте фазный провод, загнув его, или приклейте изоленту для удобства дальнейшего подключения.

Выключатели для открытой проводки демонтируются по такой же методике, разница в том, что они не имеют фиксирующего механизма с раздвижными планками. Затем выкручиваются шурупы, прижимающие конструкцию выключателя к стене.

Частые ошибки при подключении

Основные ошибки связаны с подключением к двойному выключателю. Наиболее распространены три из них.

Как устроена нормальная схема подключения люстры, например двух или трехрожковой? Есть фаза, которая приходит в соединительную коробку.

Далее она опускается на входной контакт двухклавишника. После чего разделяется, и уже двумя другими проводами возвращается в распайку и идет на потолок к светильнику.

При этом ноль приходит только в коробку и сразу же идет на люстру, не спускаясь к выключателю.

Вот тут то и кроется первая ошибка. Многие по незнанию или перепутав маркировку, спускают вниз к выключателю как фазу, так и ноль.

Заводят на клеммы, после чего начинают включать клавишу, а у них выбивает автомат.

Запомните, ноль никогда не должен заходить в выключатель, а только фаза. Нулевая жила сразу должна уходить на потолок.

Вторая ошибка опять связана с нолем. Перепутав два провода, можно завести через выключатель ноль, а не фазу.

Может быть даже и работать у вас будет все исправно, однако напряжение при этом будет постоянно присутствовать на светильнике. Это чревато ударом тока, когда вы захотите поменять лампочки.

Выключив клавишу, вы разорвете нулевую жилу, а фаза по прежнему будет напрямую заходить на рожковые патроны люстры.

Чем еще опасно такое подключение? Через нити накала лампочки, фаза будет приходить на клеммные зажимы самого выключателя. Если вы снимите с него крышку, и начнете проверять индикаторной отверткой свечение на контактах, то сильно удивитесь.

У вас даже в выключенном состоянии клавиш, индикатор будет светиться и показывать присутствие напряжения, как на одной, так и на другой клемме.

Более того, если сделать подобный замер под потолком на люстре, то и там обнаружите наличие напряжения на всех трех проводах, кроме заземляющего.

Чтобы этот эффект исчез, достаточно выкрутить из плафонов сами лампочки.

Третья ошибка возникает при подключении фазной питающей жилы на выключателе, не к основному общему контакту, а к одному из отходящих. В этом случае у вас будет светиться только половина люстры.

При нажатии второй клавиши и отжатой первой, лампочки гореть не будут. Кстати, иногда такое неправильное подключение можно выявить заранее, по исчезновению работоспособности подсветки выключателя.

Если диодная подсветка перестала работать, задумайтесь, может быть вы уже что-то сделали не так.

А если вы вешаете и монтируете люстру не изначально на чистый потолок, а уже меняете существующую, и вдруг у вас возникли проблемы после ее подключения, с чего начинать поиск неисправности?

Прежде всего, снимайте защитные декоративные накладки с выключателя, и индикатором проверяйте, приходит ли фаза и куда именно. Перед этим предварительно не забудьте выкрутить все лампочки в светильнике, из-за причин изложенных выше.

При нормально собранной схеме, фаза должна приходить на общий контакт. Если это не так, меняйте его местами.

А если фазы вообще нет, то ищите проблему в распайке. Скорее всего, вы пустили вниз к выключателю нулевой провод.

Кстати, вы можете изначально собрать всю схему без ошибок и замечаний, а через какое-то время, к своему удивлению обнаружить, что через выключатель идет ноль, а не фаза. Что за мистика подумаете вы?

Никакой магии электричества здесь нет. Скорее всего, в вашей многоэтажке, посторонние электрики занимались ремонтом общей проводки. Либо вам заменили счетчик, и при данной работе, изначально еще в “голове” перепутали фазу и ноль.

Увы, и такое зачастую бывает и никто от этого не застрахован.

Установка нового выключателя

Подготовив механизм к установке, переходим непосредственно к его подключению. Действовать при этом нужно в следующем порядке:

Зачистить концы проводов от изоляции на 1-1,5 см ножом.
Вставить очищенную жилу в отверстие контакта, при этом нужно следить, чтобы в зажиме не оказалась изоляция. Следует помнить, что фазная жила (красного цвета) должна крепиться в гнезде контакта, обозначенного символом L1, а нулевая (черная или синяя) – в гнезде L2.
Если конец жилы торчит наружу более чем на 2 мм, лишнее подрезать.
Затянуть винт контакта.
Потянуть за кабель, чтобы убедиться, что контакт закреплен хорошо. Провод должен оставаться неподвижным. Если это не так, подтянуть контакт поплотнее

Но при этом важно не перестараться – можно сорвать резьбу.
Зачистить и вставить в отверстие следующий провод.
Закрепить аналогичным образом, убедиться в качестве фиксации.

После этого выключатель нужно вставить внутрь подрозетника и закрепить при помощи раздвижных планок. Затем подать электроэнергию в помещение и проверить работоспособность устройства под напряжением.

Убедившись, что все в порядке, установить на место клавишу выключателя и прикрутить крышку. При установке клавиши нужно удостовериться, что штырьки на ней входят в кнопочные пазы. На этом замена выключателя завершена.

Перейдем к вопросу о том, как правильно поменять выключатель с двумя кнопками или тремя. Порядок выполнения процедуры практически идентичен тому, который соблюдается при работе с однокнопочным устройством, за исключением пары нюансов. При установке выключателя с двумя клавишами фаза подключается к клемме L3, а другие два кабеля идут на клеммы L1 и L2. Выключатели на три клавиши подключаются четырьмя проводами, один из которых – фазный, а каждый из трех остальных соответствует своей группе подключения.

Наглядно весь процесс замены двухклавишного выключателя на видео:

Провода на люстре

Подключить люстру с 2 проводами просто: один из них прикручиваете на фазу, другой на ноль

Какой-куда — не важно. Если фазы на потолке две, а выключатель на стене двухклавишный, есть варианты:

Скрутить фазы между собой, и к ним подсоединить один из проводов от люстры. В этом случае для выключения придется переводить в положение «выключено» обе клавиши, а включаться освещение будет от любой из них.
Соединить провод с одной из фаз, вторую заизолировать. Тогда рабочей будет только одна клавиша. Вторая — пустовать.

На многорожковых люстрах проводов точно больше двух. С назначением желто-зеленого мы определились. Это — заземление. Если такой же провод есть на потолке, соединяете с ним. С остальными тоже нужно разбираться.

Люстра с 3 проводами подключается ненамного сложнее. Если один из них — заземление (желто-зеленого цвета) его можно:

игнорировать — если провода такого цвета (или похожего) нет на потолке,
подключить к такому же по цвету.

Собственно, других вариантов нет. Три провода в основном у светильников с одной лампочкой. С двумя — это устаревшая конструкция, с тремя — более современная, соответствующая актуальным рекомендациям.

Подключение к двойному выключателю

Подключают пяти-, четырех-, трехрожковую люстру к двухклавишному выключателю по одному принципу. От каждого из рожков идет два разноцветных провода. Чаще всего это синие и коричневые провода, но встречаются и другие вариации. Для подсоединения к двойному выключателю все их нужно разбить на три группы: две фазы и один ноль.

Подключение пятирожковой люстры к двойному (двухклавишному) выключателю

Сначала все синие провода объединяют между собой и хорошенько скручивают. Это — ноль

В принципе, можно взять провода другого цвета — для осветительных приборов это неважно. Но по стандарту синим цветом обозначают именно «ноль»

Важно только, чтобы в скрутку не попали проводники, окрашенные в другой цвет. На фото ниже вы видите, что все проводники синего цвета объединены в одну группу. Это и есть «ноль».

Перед тем как подключить люстру, проводники группируют

Теперь оставшиеся разбиваете на две группы. Разбивка произвольная. Одна группа лампочек будет включаться от одной клавиши, вторая — от другой. В пятирожковой люстре объединяют обычно 2+3, но можно и 1+4. В четырехрожковой тоже два варианта — 2+2 или 1+3. А вот с тремя лампочками без вариантов: 1+2. Разделенные провода скручиваете между собой. Получили две группы, которые подключите к «фазам» на потолке.

Как подсоединить люстру к одинарному выключателю

Если проводов на потолке только два, а на люстре — много, но только двух цветов, все просто

Все проводники одного цвета скручиваете оголенными частями и соединяете с одним из проводов на потолке (неважно с каким). Собираете в один жгут все проводники второго цвета и присоединяете ко второму потолочному

Схема подключения люстры в этом случае показана на рисунке ниже.

Схема подключения люстры к одноклавишному выключателю

При таком включении одновременно загораться будут все лампочки.

Особенности ремонта

Когда все подготовительные работы завершены, нужно разобрать выключатель света и внимательно исследовать его. Если контакты окислены, их надо почистить. Окисление также может препятствовать прохождению электрического тока, поэтому если налицо сильное загрязнение контактов, то, скорее всего, именно поэтому механизм и не работал. После чистки нужно подсоединить все провода, вмонтировать устройство обратно в отверстие в стене и закрепить на местах рамку и клавиши. Чтобы проверить его работу, подают электричество.

Если контакты выключателя оплавлены, то это свидетельствует о том, что произошло короткое замыкание, в результате чего механизм перегрелся и деформировался. В этом случае поможет только замена, такой выключатель ремонту уже не подлежит. Чтобы новое устройство подошло, необходимо старое взять с собой в магазин, тогда проблем с выбором фурнитуры не возникнет.

https://youtube.com/watch?v=FP3_fqpoNdQ

Бесконтактные выключатели

Для комфорта использования, выпускаются коммутационные устройства без механических клавиш. Например:

сенсорные срабатывают на поднесенную руку;

акустические включают (выключают) свет по хлопку или голосовой команде;
выключатели с датчиками движения (присутствия) также срабатывают без механического контакта.

Существуют еще автоматические выключатели, которые срабатывают по таймеру, либо при подаче внешней команды (звонок по телефону, СМС, или управление с помощью компьютерного приложения). Правда, монтаж автоматических выключателей должен предусматривать возможность принудительной разблокировки. На случай, если электроника даст сбой.

Установка сенсорного выключателя, равно как и любого другого со схемой управления, с точки зрения электромонтажных работ ничем не отличается от обычной «механики». Силовые контакты подключаются по тому же принципу. Разве что схема «вынесенный выключатель» от распределительной коробки может не сработать.

А вот схема управления может потребовать квалифицированного подхода. Как минимум, блок управления требует отдельного питания. Это может быть встроенный модуль в корпусе, либо вынесенное устройство, которое необходимо скрытно смонтировать неподалеку.

Как подключить люстру через двойной выключатель

Для того, чтобы выполнить данное присоединение закупите следующие материалы:

3-х и 4-х жильный кабель ВВГнГ-Ls сечением 1,5мм2

выключатель двухклавишный

прессуемые гильзы ГСИ в изоляции

клеммные зажимы Ваго

Первым делом, берете трехжильный кабель ВВГнГ-Ls 3*1,5мм2 и протягиваете его по штробе к ближайшей распределительной коробке возле люстры.

Оставляете в ней запас на разделку и подключение концов.

В электрощитке с кабеля снимаете изоляцию и подключаете фазную жилу (пусть она условно будет белого цвета) на однополюсный автомат.

Желто-зеленую и синюю жилы заводите на соответствующие места (заземляющую и нулевую шинки).

Зачищенный кабель в распредкоробке желательно промаркировать, чтобы в дальнейшем ничего не напутать.

Теперь, другим 3-х жильным кабелем от распредкоробки под потолком, до монтажной коробки внизу, там где у вас будет стоять двухклавишный выключатель, нужно сделать опуск.

Жилы сразу зачищаете и подписываете:

L1 – фаза на первую группу ламп в люстре

L2 – фаза на вторую группу ламп в люстре

Подписывать их нужно как на выключателе снизу, так и в верхней коробке.

Далее вам понадобится 4-х жильный кабель. Его нужно протянуть от верхней распаечной коробки до места установки люстры под потолком.

Счищаете изоляцию с обоих концов и наносите маркировку:

L1 – фазный провод для подключения первой половины люстры

L2 – фазный провод для подключения второй половины люстры

Теперь самое основное. Нужно правильно все это собрать и подключить воедино в верхней распаечной коробке.

Для того, чтобы не перепутать и не наделать ошибок, как раз таки и пригодятся сделанные ранее надписи. С ними вся коммутация намного упрощается.

Берете клеммы Wago и просто стыкуете жилы с одинаковой маркировкой.

После чего коробку можно закрыть.

Далее занимаетесь двухклавишным выключателем.

Главную жилу питания L, заводите на общую клемму выключателя 1.

Обычно она обособленна, но не у всех производителей такая конструкция. Будьте внимательны!

L1 и L2 подключаете на нижние клеммы 3,4.

Монтируете защитные и декоративные планки и вновь поднимаетесь наверх к люстре.

Здесь может возникнуть вопрос, а как узнать, какие провода торчащие из люстры фазные, а какие нулевые?

Тем более, если они одинакового цвета. Их может быть 3,4,5 в зависимости от типа светильника и количества его рожков.

Здесь на помощь придет мультиметр. Вызванивать провода нужно внизу, когда люстра еще не подвешена на потолке.

Ноль по правилам должен приходить на резьбовую часть патрона и лампочки (крайние контакты), а фаза на центральный контактный штырек.

Переводите мультиметр в режим прозвонки или замера сопротивления, и последовательно касаетесь щупами проводов и контактных частей патронов на каждом плафоне. Нужно добиться звукового сигнала или найти где сопротивление равно нулю.

Если нулевых жил оказалось несколько, скручиваете их в одну общую.

Переходите к непосредственному подключению. Для облегчения последовательности, сначала соединяете защитное заземление и нулевую жилу. Для этого воспользуйтесь соединительными гильзами.

Хотя здесь также можно применить и клеммы Ваго.

После подключения земли и ноля, остается запитать две фазы. Выбираете любую из жил и прессуете гильзами питающие провода L1 и L2 с двумя фазными проводками на светильнике.

Все что осталось — это зафиксировать люстру на потолке и проверить ее работоспособность.

Что делать, если выключатель необходимо перенести

В некоторых ситуациях возникает желание или необходимость перенести коммутатор в другое место. К примеру, когда в семье имеются дети, которые уже подросли, но еще не могут дотянуться до верхнего выключателя. Поэтому, согласно правилам установки электрооборудования, разрешается перенос устройства в другое место.

Выгода самостоятельной замены выключателя

Допускается монтировать выключатель на расстоянии от 82 до 165 сантиметров от уровня пола. Тем не менее, чтобы приступить к работам по переносу оборудования, требуется сначала определиться с точным местом его установки. Рекомендуется размещать коммутатор на расстоянии не больше 25 сантиметров от дверного косяка (сторона не имеет принципиального значения, но чаще устройство располагают справа).

Монтировать выключатель разрешается с каждой стороны двери

Перенос выключателя — пошаговая инструкция

Шаг 1. Если вы переносите оборудование в пределах 100 сантиметров от имеющегося положения вниз или вверх, то в перекрытии делают штробу. Как правило, она имеет глубину в 2 раза больше сечения кабеля в гофре. Так, провод не должен выпирать из проема. Подготовить подобное углубление можно перфоратором или специальным инструментом для штроб.

Цены на популярные модели штроборезов

~~Штроборез~~

Так выглядит штроба в перекрытии под кабель

Шаг 2. Теперь непосредственно на месте установки нового коммутатора необходимо сделать углубление под монтажную чашу. Делается это с помощью того же перфоратора и специальной круглой насадки. Если стена бетонная, то глубина проема будет около 50 миллиметров, а если кирпичная или панельная, то 45 миллиметров. Диаметр самой насадки будет около 7 сантиметров (подбирается индивидуально).

Так выглядит проем под монтажную чашу

Шаг 3. Теперь необходимо полностью обесточить квартиру и демонтировать старый коммутатор (способом, который мы рассмотрели выше). Только здесь уже кроме выключателя из стены демонтируется монтажная чаша. Для этого понадобится тот же ударный аппарат или молоток с плоской отверткой. Чаще всего подрозетники фиксируются на гипсовый раствор, который начинает крошиться при ударах

При этом важно не нарушить целостность пластикового основания

Необходимо осторожно достать из стены монтажную чашу

Шаг 4. Теперь следует увеличить кабель до требуемой длины. Провода, как правило, соединяют специальными зажимами или колодкой, но если возможности нет, то их концы скучивают, а затем изолируют. По правилам монтажа кабель должен находиться в специальной пластиковой гофре диаметром около 1,6 сантиметров. Обмотать изоляционной лентой необходимо и места соединения двух частей гофры. При удлинении кабеля необходимо оставлять несколько сантиметров на запас.

Не должно оставаться открытых проводов, поэтому их обматывают лентой изоляции

Шаг 5. Теперь необходимо установить монтажную чашу в новый проем, зафиксировать ее будет проще с использованием алебастра, в составе которого имеется гипс. Поскольку гипс начинает застывать уже за несколько секунд, его быстро разводят с водой согласно инструкции, а затем замазывают отверстие.

Работать с алебастром необходимо быстро, пока он не успеет застыть

Шаг 6. Раствором необходимо замазать и штробы в перекрытии. При этом укладывать проводку следует по всем правилам, потому что поменять ее расположение уже не получится. Затем поверхность стены необходимо отделать финишной шпаклевкой, чтобы окончательно спрятать места расположения штроб. Когда поверхность просохнет, ее обрабатывают мелкозернистой наждачкой.

Цены на популярные виды шпатлевки

~~Шпатлевки~~

Штробы тоже следует зашпаклевать

Подключать коммутатор следует только после того, как раствор затвердеет. Поэтому, придется подождать несколько часов.

Если вы планируете перенести коммутатор на значительное расстояние от прежнего места, то скорей всего его понадобится подключить к другой коробке. При этом желательно обратиться за помощью к опытному электрику.

Пошаговая инструкция

Рассмотрим, как поменять выключатель.

Демонтаж старого

В первую очередь необходимо обесточить провода, приходящие на выключатель.
Для демонтажа выключателя необходимо аккуратно поддеть крышку выключателя плоской отверткой (если не получается подцепить крышку снизу или сверху, то попробуйте подцепить ее сбоку, на некоторых моделях выключателей там располагаются специальные защелки).
После демонтажа крышки нам открывается внутреннее пространство выключателя.
Теперь необходимо открутить крепежные винты.
После этого можно будет вытащить выключатель из подрозетника.
Теперь, когда все внутреннее пространство перед нами, следует индикатором проверить провода на наличие напряжения.
Совет
Желательно сфотографировать, по возможности, как были расключены провода, часто это очень помогает при последующем монтаже.
Теперь можно ослабить зажимные винты или быстрозажимные клеммы, в случае быстрозажимных клемм, возможно, придется отрезать провода.

Предлагаем посмотреть видео о том, как демонтировать старый выключатель:

Подготовка к монтажу нового

Перед последующим монтажем выключателя необходимо осмотреть провода на наличие перетертостей изоляции.
Если таковые имеются, то желательно срезать этот участок провода, если длина провода позволяет, в противном случае замотать изолентой.
Также, если у вас медные многожильные провода и пучок значительно похудел, необходимо обрезать его и зачистить часть провода для лучшего контакта.

Подключение выключателя

Зачищаем провода, снимаем необходимое количество изоляции, примерно 1 см.

На недорогих одноклавишных выключателях, как правило не указано обозначение контактов, приходящий и отходящий, но на всякий случай посмотрите на заднюю стенку механизма, обозначения могут быть такие:

цифры 1 и 3 — здесь 1 контакт приходящей фазы, 3 отходящей
буква L и цифра 1 — здесь L контакт приходящей фазы, 1 отходящей
буква L и стрелка — здесь L контакт приходящей фазы, стрелка отходящей

Это наиболее часты обозначения.

Возвращаемся к нашему выключателю. Вставляем зачищенный провод в отверстие, убеждаемся, что он попал между прижимными пластинами, затягиваем контактный винт. Проверяем, насколько хорошо зафиксировался провод. Он не должен качаться и шататься, если такой факт имеет место, подтягиваем контактный винт. Плохо протянутый контакт будет подгорать и в дальнейшем приведет к выходу из строя выключателя.

Не переусердствуйте, на выключателях недорогой ценовой категории финты и резьбы не слишком надежные, очень легко сорвать.

Голая жила провода должна торчать из контакта на 1-2 мм.

Вставляем и затягиваем второй провод.

Раскручиваем винты распорного механизма, вставляем выключатель в подрозетник, выравниваем по горизонтали и фиксируем. Закручиваем распорные винты и проверяем надежность крепления механизма в подрозетнике.
