Можно ли сделать заземление на скважину: как это выполнить

Бурение скважины под свайное анодное заземление

После подготовки свай, которые, как правило, изготавливаются из некондиционных отходов труб, выполняется бурение скважины под анодное заземление. После того, как бурение под сваи закончено, необходимо погрузить сваи в скважину и подвергаются специальной солевой обработке. Затем выполняется электрическое соединение свай, после чего они подключаются к заземлителю кабеля.

Сваи погружаются в скважину методом вибровдавливания, для чего используется паровоздушный молот, либо аналогичное другое оборудование. Токоведущий кабель подсоединяется болтовым соединением или при помощи сварки к соединительной полосе из стали возле оголовка центральной сваи. Оголовки свай обваловуются грунтом на 30-сантиметровую высоту.

Для упрощения монтажа и увеличения срока службы анодного заземлителя применяется устьевой кондуктор. При эксплуатации происходит проседание анодных заземлителей, особенно если вблизи находятся родники или подземные реки. Вымывание грунта из-под нижних электродов приводит к тому, что анодный заземлитель постепенно погружается вниз. Как результат – появление обрывов соединительных кабелей. Большая нагрузка (до 400 кг), которая действует на нижний соединительный узел, может стать причиной перегибов соединительных шин и разгерметизации мест соединения электродов. Как следствие, анодный заземлитель полностью выходит из строя.

Для того чтобы избежать нежелательных последствий, после бурения скважины размещают в ней электроды и заполняют скважину от устья до забоя неметаллическим материалом, непроводящим ток. На скважине монтируется помост, диэлектрическая подкладка и электротехнический «ковер», роль которого играет монтажный устьевой кондуктор. Такой электротехнический ковер обеспечивает доступ к узлу крепления заземлителя. При повреждении анодного заземлителя он применяется для его монтажа, а также для заливки раствора или воды в скважину.

Несмотря на то, что стоимость бурения скважин под анодные заземлители на порядок меньше стоимости бурения скважин на воду, процесс установки анодных заземлителей с бурением скважин ведет к увеличению стоимости монтажа. При том, что монтаж анодного заземление поверхностного залегания дешевле, глубинное анодное заземление гораздо эффективнее. Поэтому, невзирая на более высокие капиталовложения при установке глубинных анодных заземлений, их использование наиболее эффективно.

Винтовое свайное основание и его заземление

Многие люди задаются вопросом: подходит ли свайный фундамент на винтовых сваях для организации надежного заземления? С одной стороны, глубокое расположение свайного фундамента — обстоятельство, указывающее в пользу создания надежной заземлительной системы.

Однако следует иметь в виду, что сваи до установки их в грунт зачастую обрабатывают лакокрасочными материалами, содержащими полиуретановые смолы. Особенность этих красок в том, что они — отличные диэлектрики. Хотя такие поверхности отличаются повышенной устойчивостью к коррозии (что продлевает срок эксплуатации металла), их нельзя использовать в заземлительном контуре.

Таким образом, заземление свайного фундамента на винтовых сваях — допустимый вариант только при отсутствии диэлектрических покрытий. Для защиты свай от коррозии нужны специальные токопроводящие краски или оцинкованное покрытие.

Обратите внимание! Некоторые строительные компании, желая сэкономить, используют для покраски свай дешевые виды лакокрасочных материалов. В результате покрытие обсыпается уже на этапе ввинчивания опоры в грунт

Оцинкованные винтовые опоры

Для создания заземления на свайном фундаменте многие специалисты рекомендуют применять оцинкованные опоры. Производство защитных покрытий предполагает обработку базового металла по одной из двух возможных технологий:

Холодная оцинковка поверхности. Антикоррозионный слой создается за счет нанесения цинкосодержащих лакокрасочных материалов.
Горячая оцинковка. Метод состоит в нанесении на основу расплавленного цинка. Технология доступна к применению только в заводских условиях.

Винтовые опоры с покрытием, выполненным холодным способом, подходят по показателям электропроводимости, но совершенно неустойчивы к износу. Антикоррозионное покрытие быстро разрушается, часто еще при установке свай, так как происходит сильное трение поверхности опоры о грунт. Это обстоятельство делает такие покрытия нежелательным выбором для создания заземлительной системы.

У винтовых свай, обработанных по горячей технологии, недостаток, связанный с низкой износостойкостью, отсутствует. Антикоррозионный слой на таких опорах имеется как на внешних сторонах конструкции, так и на внутренних. Особенность горячей оцинковки такова, что покрытие обладает способностью к самовосстановлению на молекулярном уровне при небольших повреждениях. Единственный существенный недостаток горячей оцинковки — высокая стоимость работ, что резко сокращает круг возможных потребителей, особенно в частном строительстве.

Устройство заземления частного дома

Некоторые старые линии электропередачи вообще не имеют защитного заземления. Все они должны меняться, но когда это произойдет — вопрос открытый. Если у вас именно такой случай, необходимо сделать отдельный контур. Варианта два — сделать заземление в частном доме или на даче самостоятельно, своими руками или доверить исполнение кампании. Услуги кампаний дороги, но имеется важный плюс: если в процессе эксплуатации возникнут проблемы, вызванные неправильным функционированием системы заземления, возмещает ущерб кампания, которая производила монтаж (должно быть прописано в договоре, внимательно читайте). В случае самостоятельного исполнения все на вас.

Устройство заземления в частном доме

Состоит система заземления частного дома из:

заземлителей-штырей,
металлических полос, их объединяющих в одну систему;
линии от контура заземления до электрощитка.

Из чего делать заземлители

В качестве штырей можно использовать металлический прут диаметром 16 мм и больше. Причем брать арматуру нельзя: поверхность у нее каленая, что меняет распределение тока. Также каленый слой в земле быстрее разрушается. Второй вариант — металлический уголок с полочками 50 мм. Эти материалы хороши тем, что в мягкий грунт их можно забить кувалдой. Чтобы это было легче делать, один конец заостряют, на второй приваривают площадку, по которой проще бить.

В качестве стержней можно использовать трубы, уголок, металлический стержень

Иногда используют металлические трубы, один край которых сплющен (заварен) в конус. В нижней их части (около полуметра от края) сверлятся отверстия. При пересыхании грунтов распределение тока утечки значительно ухудшается, а в такие стержни можно заливать соляной раствор, восстанавливая работу заземления. Минус этого способа — приходится под каждый стержень копать/бурить скважины — забить их кувалдой на нужную глубину не получится.

Глубина забивания штырей

Штыри-заземлители должны уходить в грунт ниже глубины промерзания как минимум на 60-100 см. В регионах с засушливым летом желательно чтобы штыри находились хотя бы частично во влажном грунте. Потому используются в основном уголки или прут длиной 2-3 м. Такие размеры обеспечивают достаточную площадь соприкосновения с грунтом, создающую нормальные условия для рассеивания токов утечки.

Чего делать нельзя

Работа защитного заземления состоит в том, чтобы рассеивать по большой площади токи утечки. Происходит это за счет плотного контакта металлических заземлителей — штырей и полос — с грунтом. Поэтому элементы заземления никогда не красят. Это очень сильно снижает токопроводимость между металлом и землей, защита становится неэффективной. Предотвратить коррозию в местах сварки можно антикоррозионными составами но не краской.

Второй важный момент: заземление должно иметь маленькое сопротивление, а для этого очень важен хороший контакт. Он обеспечивается сваркой. Все соединения провариваются, причем качество шва должно быть высоким, без трещин, каверн и других дефектов

Еще раз обращаем внимание: заземление в частном доме нельзя делать на резьбовых соединениях. Со временем металл окисляется, разрушается, сопротивление многократно возрастает, защита ухудшается или вообще не работает

Использовать только сварные соединения

Очень неразумно использовать в качестве заземлителя трубопроводы или других металлические конструкции, находящиеся в земле. Какое-то время такое заземление в частном доме работает. Но со временем стыки труб из-за электрохимической коррозии, активизированной токами утечки, окисляются и разрушаются, заземление оказывается нерабочим, как и трубопровод. Потому такие виды заземлителей лучше не использовать.

Установка свайного основания с заземлением

Заземлительный контур для здания выполняется в виде замкнутой системы, по форме чаще всего как равносторонний треугольник. По вершинам углов располагают винтовые опоры, задействованные в качестве электродов (заземлительных устройств). Сваи вкручивают так, чтобы они находились ниже уровня промерзания грунта. Точная величина заглубления устанавливается, исходя из нормативов, принятых для того или иного региона. До начала работ производится проба грунта.

Промышленность выпускает определенные типоразмеры винтовых опор. Для заземления частного дома в наибольшей степени подходят сваи диаметром 57 миллиметров и длиной от 2 до 2,5 метра. Такие опоры применимы к условиям большей части регионов с умеренным климатом.

Работы выполняются в таком порядке:

Для создания системы заземления подбирают площадку, удаленную от фундамента здания по крайней мере на 1 метр.
Проводят разметку участка под дальнейшую установку винтовых свай. Дистанция между отмеченными точками должна быть равна длине опоры или превышать этот показатель.
Намеченные точки на вершинах треугольника объединяют траншеей, выкопанной по периметру геометрической фигуры. Рекомендуемая глубина траншеи — не менее 50 сантиметров.
По вершинам углов завинчивают опоры.
После выполнения соединений (сваркой или, что более предпочтительно, болтами) конструкция превращается в замкнутый контур. В качестве соединителей используют какие-либо металлические изделия (лента, трубы и т. п.). Толщина металлической ленты не должна быть меньше 4 миллиметров. Соединения обрабатывают антикоррозийным составом.
От одного из углов контура заземления копают еще одну траншею, направленную к распредщиту. В траншею кладут соединительный проводник.
Проводник скрепляют гайкой с заранее приваренным к обвязочному контуру болтом. Оставшийся конец проводника стыкуют с главной шиной заземления распредщита.

Для уменьшения сопротивления заземлителя рекомендуется соединить его с естественными заземляющими предметами.

К числу таковых относят:

находящиеся в земле водопроводы и другие металлические трубные коммуникации (за исключением труб с горючими составами);
железобетонные и металлические конструкции зданий, находящиеся в прямом контакте с почвой;
обсадные трубы скважин.

Важно! До начала работ по установке заземления необходимо изучить ПУЭ (правила устройства электроустановок)

Делаем заземление в частном доме своими руками

Перед началом работ выбирают схему, размечают площадку и выполняют земляные работы. Для сооружения защиты металл нарезают на куски больше расчетной длины на 20-30 см. Загнутую головку элементов после заглубления срезают. Если детали куплены «в обрез», конец срезают под углом в 30 градусов – такое острие снижает сопротивление при вбивании. Чтобы не деформировать открытый конец электрода, к нему приваривают металлическую площадку. По ней удобнее попадать при вбивании, отрезок не изгибается.

Инструменты и материалы для работы

Мастеру потребуются:

сварочный аппарат;
болгарка;
лопата;
перфоратор;
тяжелая кувалда;
гаечные ключи.

Материалы для изготовления:

металлический уголок 50х50х5 или трубы диаметра 32 мм с толщиной стенок от 3,5 мм – длина элементов не менее 2,5 м;
3 полосы металла длиной 1,2 м, шириной 4 см, толщиной от 4 мм;
полоса из нержавеющей стали 40х4 мм длиной от контура до крыльца;
болты М8 или М10;
медный провод толщиной от 6 мм2.

Что касается сечения провода для заземления в частном доме, допустимы варианты:

медный с сечением от 10 мм2;
алюминиевый сечением от 16 мм2;
стальной с сечением от 100 мм2.

Создание схемы и выбор места установки заземления

Пошаговая инструкция монтажа заземления в частном доме включает ряд действий:

Выбор места. В зоне прокладки не должно быть людей и животных. Выбирают пространство вдоль забора, за домом. Стандартное расстояние от 1,0 м от фундамента объекта.

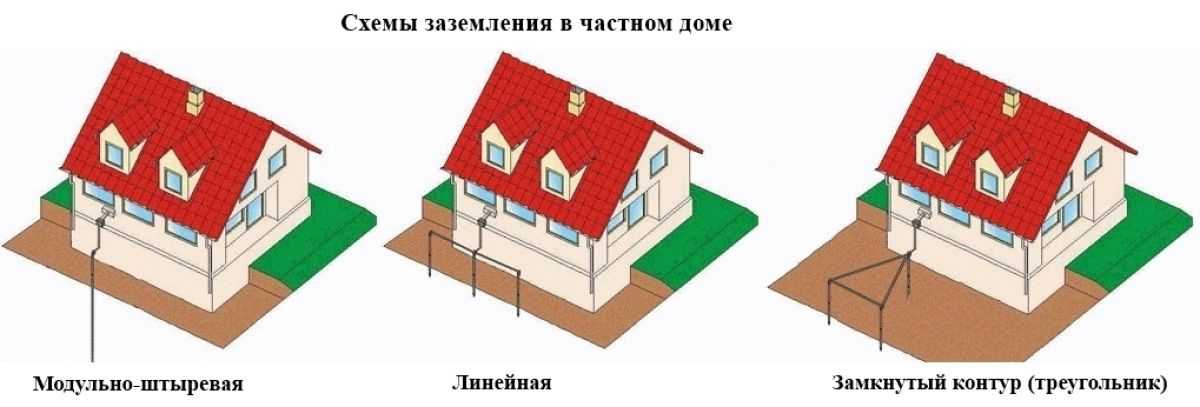

Схема заземления в частном доме. Ее выбирают по наличию свободной площади. Самый удобный вариант – треугольник. Простой расчет показывает, что максимальное пространство – не более 2 м2. При этом обеспечено полное соответствие нормативам.

Земляные работы

Снимают верхний плодородный грунт, выкапывают треугольник со сторонами 1,2 м. Траншею заглубляют на 50-70 см. Точно такую же канаву выкапывают от контура к крыльцу жилого строения.

Сборка конструкции заземления

После окончания земляных работ в грунт забивают электроды. Заглубляют на 2 м, чтобы на поверхности оставались штыри не более 20 см высоты. Для удобства головки штырей оснащают металлическими пластинами, приваривая их к оголовку. Второй конец подтачивают, чтобы снизить сопротивление грунта.

Как только штыри будут вбиты, приваривают стальную полосу. Делают замкнутый каркас со штырями в точках углов треугольника. Еще одну пластину выкладывают в длинную траншею, идущую до крыльца. Конец этой пластины прихватывают концом к ближайшему электроду.

Основные работы закончены, переходят к присоединению кабеля к пластине. Для этого приваривают болт, стыкуя его шляпкой, то есть приваривают шляпкой. Канавы засыпают грунтом, уплотняют.

Монтаж ревизионного колодца и вывод заземления наружу

При достижении нормируемого сопротивления, на последнем отрезке устанавливается сжим для подключения проводника заземления или шины.

Данное место защищается ревизионным колодцем. Это может быть как заводская конструкция, так и самодельная из канализационной трубы.

Выбирайте те экземпляры, которые рассчитаны для применения в земле (оранжевого цвета).

Такая сборка — обязательное условие монтажа. Все контакты контура заземления должны быть открытыми и доступны для ревизии или замены.

Нельзя это место просто засыпать землей. Иначе когда у вас отвалится провод заземления, вы узнаете об этом только после серьезной аварии и вынужденной замены сгоревшей техники.

Зато иногда его оставляют прямо на поверхности без всякой защиты. Очень часто так делают в подвалах. Заземление при этом выводят цельной шиной на стену дома.

Но мы рассмотрим вариант с колодцем. На муфту одеваются две крышки. В одной из них по центру просверливается отверстие.

После чего туда монтируется гермоввод или сальник PG.

Такие ставятся на металлических распред шкафах. Рядышком или сбоку, сверлится еще одно отверстие для вывода проводника в гофре.

Центральный сальник необходим для плотного насаживания заглушки на цилиндрический штырь заземлителя.

Если не нашли подобных сальников, просто заделайте все отверстия после монтажа силиконовым герметиком. Далее подготавливаете медный заземляющий проводник.

Это провод ПуГВ и ПВ-3 сечением не менее 10мм2. Не желательно его подключать так, чтобы зачищенные жилы торчали наружу.

Лучше сделать это через прессовку наконечником, с последующей термоусадкой.
