Расшифровки обозначений кабельной продукции
Силовой кабель с ПВХ (виниловой) и резиновой изоляцией: А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию. В — (первая (при отсутствии А) буква) ПВХ изоляция В — (вторая (приотсутствии А) буква) ПВХ оболочка Г — отсутствие защитного покрова («голый») нг — не поддерживающий горения LS — Low Smoke — низкое дымо- и газовыделение Бб — бронепокров из стальных лент Шв — наружный покров из ПВХ шланга Теперь понятны аббревиатуры: ВВГ, АВВГ, ВВГнг, АВВГнг, ВВГнг-LS, АВВГнг-LS, ВБбШв, АВБбШв, ВБбШнг, АВБбШнг, ВБбШнг-LS, АВБбШнг-LS, КГ — кабель гибкий
Кабель с БПИ: А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию. АБ — алюминиевая броня СБ — (первая или вторая (после А) буква) свинцовая броня л — лавсановая лента 2л — двойная лавсановая лента Г — отсутствие защитного покрова («голый») Теперь понятны аббревиатуры: АСБ, АСБл, АСБ2л, ААБл, СБ, СБл, СБГ
Контрольный кабель: К — (первая или вторая (после А) буква) — кабель контрольный кроме КГ — кабель гибкий Э — экран аббревиатуры: КВВГ, АКВВГ, КВВГнг, АКВВГнг, КВВГнг-LS, АКВВГнг-LS, КВВГэ, АКВВГэ, КВВГэнг-LS, АКВВГэнг-LS, КВБбШв, АКВБбШв, КВБбШнг, АКВБбШнг, КВБбШнг-LS, АКВБбШнг-LS
Телефонный кабель: Т — телефонный кабель П — полиэтиленовая изоляция п — поясная изоляция — ленты полиамидные, полиэтиленовые, поливинилхлоридные или полиэтилентерефталатные Э — экран П — полиэтиленовая оболочка З — гидрофобный заполнитель Шп — наружный покров из полиэтиленового шланга С — станционный кабель аббревиатуры: ТПпП, ТпПэп, ТПпПз, ТПпэПз ТПпПБбШп, ТПпПзБбШп, ТПпэПзБбШп, ТСВ, ТСВнг
Подвесные провода: А — Алюминиевый голый порвод АС — Алюминиево-Стальной (чаще употребляется слово «сталеалюминиевый») голый провод СИП — Самонесущий Изолированный Провод
Некоторые типы кабеля расшифровываются особым образом: КСПВ — Кабели для Систем Передачи в Виниловой оболочке КПСВВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, в Виниловой оболочке КПСВЭВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, с Экраном, в Виниловой оболочке ПНСВ — Провод Нагревательный, Стальная жила, Виниловая оболочка ПВ-1, ПВ-3 — Провод с Виниловой изоляцией. 1, 3 — класс гибкости жилы (наиболее применимые классы гибкости жилы для данного типа провода, однако, могут применяться и другие). ПВС — Провод в Виниловой оболочке Соединительный ШВВП — Шнур с Виниловой изоляцией, в Виниловой оболочке, Плоский ПУНП — Провод Универсальный Плоский ПУГНП — Провод Универсальный Плоский Гибкий
РАСШИФРОВКА АББРЕВИАТУР ИМПОРТНОГО КАБЕЛЯ:
Силовой кабель: N — согласно VDE Y — ПВХ H — безгалогеновый ПВХ M — монтажный кабель C — медный экран RG — броня аббревиатуры: NYM, NHMH, NYY, NYCY, NYRGY
FROR — кабель итальянского производства, поэтому имеет специфические обозначения согласно CEI UNEL 35011: F — corda flessibile — гибкая жила R — polivinilclorudo — PVC — ПВХ изоляция O — anime riunite per cavo rotondo — круглый, не плоский кабель R — polivinilclorudo — PVC — ПВХ оболочка
Контрольный кабель: Y — ПВХ SL — кабель контрольный Li — многожильный проводник по VDE аббревиатуры: YSLY, LiYCY
Кабель передачи данных «витая пара»: U — unfoiled (нефольгированный, неэкранированный) F — foiled (фольгированный, экранированный) S — screened (экранированный медными проволоками) S-F — общий экран из фольги + общий плетеный экран S-S — экран каждой пары из фольги + общий плетеный экран TP — twisted pair — витая пара аббревиатуры: UTP, FTP, S-FTP, S-STP
SAT — от англ. satellite — спутник — кабель для спутникового телевидения
Телефонный кабель и кабель для пожарной сигнализации: J- — инсталляционный, установочный кабель Y — ПВХ (St) — экран из фольги аббревиатуры: J-Y(St)Y, J-H(St)H
Безгалогеновый огнестойкий кабель: N — согласно VDE HX — сшитая резина C — медный экран FE 180 — кабель сохраняет свои свойства на протяжении определенного времени (в данном случае 180 минут) в открытом пламени, под напряжением аббревиатуры: NHXHX FE 180, NHXCHX FE 180
Провода монтажные: H — гармонизированный провод (одобрение HAR) N — соответствие национальному стандарту 05 — номинальное напряжение 300/500 В 07 — номинальное напряжение 450/750 В V — ПВХ изоляция K — гибкая жила для стационарного монтажа аббревиатуры: H05V-K, H07V-K, N07V-K
Кабели с изоляцией из сшитого полиэтилена: N — согласно VDE Y — ПВХ 2Y — полиэтилен 2X — сшитый полиэтилен S — медный экран (F) — продольная герметизация (FL) — продольная и поперечная герметизация E — трехжильный кабель R — броня из круглых стальных проволок -J — наличие желто-зеленой жилы -O — отсутствие желто-зеленой жилы
Способы прокладки
Подобные гибкие силовые кабели не прокладывают стационарно. Они обычно раскатываются по земле или подвешиваются в воздухе. Большую длину кабеля для подвижных аппаратов (тельферы и тальки, подъёмники) вывешивают на тросах, по которым они подаются или собираются в зависимости от направления движения.
Кстати. Допустимо закрывать их временными чехлами, прокладывать в каналах и гофрированных рукавах или ПНД трубах, но недопустимо укладывать в грунт. Они на это не рассчитаны.
Подвеска кабеля КГ
Гибкие силовые кабели прослужат дольше заявленного производителем срока, если соблюдаются все необходимые технические условия их эксплуатации. Проводник КГ достаточного сечения обеспечит бесперебойную работу передвижных электрических объектов.
Цена приема медного кабеля на металлолом
| Маркировка силового кабеля \ тип и описание кабеля | Цена за 1 кг | Цена за 1 тонну |
| Силовой кабель по выходу | 70 — 75 руб. | 72200 — 77000 руб. |
| Силовой кабель в оболочке | 65 — 75 руб. | 65900 — 76800 руб. |
| Чистый силовой кабель | 70 — 80 руб. | 72000 — 83500 руб. |
| Маркировка алюминиевого кабеля \ тип кабеля | Цена за 1 кг | Цена за 1 тонну |
| Алюминиевый кабель в оболочке | 42 — 55 руб. | 44000 — 58200 руб. |
| Алюминиевый кабель по выходу | 55 — 70 руб. | 56500 — 73200 руб. |
| Чистый алюминиевый кабель | 45 — 55 руб. | 47200 — 57000 руб. |
| Кабель алюминиевый силовой | 45 — 105 руб. | 46200 — 107000 руб. |
| Кабель алюминиевый СИП | 50 — 100 руб. | 52000 — 103000 руб. |
| Отходы алюминиевого кабеля | 80 -110 руб. | 82500 — 112200 руб. |
| Маркировка медного кабеля \ тип кабеля | Цена за 1 кг | Цена за 1 тонну |
| Нефтепогружной медный кабель | 270 — 345 руб. | 272000 — 346200 руб. |
| Медный кабель в оболочке | 230 — 245 руб. | 232500 — 250500 руб. |
| Медный кабель по выходу | 250 — 255 руб. | 251600 — 260000 руб. |
| Чистый медный кабель | 200 — 230 руб. | 202500 — 235000 руб. |
| Отходы медного кабеля | 270 — 295 руб. | 273100 — 300500 руб. |
| Кабель медный силовой | 250 — 345 руб. | 252000 — 346200 руб. |
| Медный кабель в изоляции | 260 — 365 руб. | 262000 — 365600 руб. |
| Кабель медный интернет | 100 — 345 руб. | 103850 — 346200 руб. |
| Кабель медный проводка | 60 — 135 руб. | 62500 — 133900 руб. |
| Отходы медного кабеля | 270 — 295 руб. | 273100 — 300500 руб. |
| Медный контактный провод (троллея) | 345 — 375 руб. | 346200 — 377400 руб. |
| Маркировка свинцового кабеля \ тип кабеля | Цена за 1 кг | Цена за 1 тонну |
| Свинцовый кабель в броне | 70 — 75 руб. | 72000 — 77500 руб. |
| Свинцовый кабель без брони | 75 — 80 руб. | 77100 — 83700 руб. |
| Свинцовый кабель без оболочки А и АС | 80 — 85 руб. | 82500 — 87500 руб. |
| Кабель со свинцовой оболочкой | 100 — 155 руб. | 103000 — 157000 руб. |
| Кабель телефонный (свинцовый) | 60 — 125 руб. | 62000 — 125800 руб. |
| Прочий кабель и провода | Цена за 1 кг | Цена за 1 тонну |
| Отходы кабеля | 280 — 325 руб. | 284000 — 327400 руб. |
| Неликвидный кабель | 250 — 340 руб. | 252000 — 343000 руб. |
| Коаксильный кабель | 335 — 340 руб. | 337200 — 342200 руб. |
| Монтажные провода | 62 — 100 руб. | 63250 — 103000 руб. |
| Автомобильные провода | 103 — 153 руб. | 103450 — 154600 руб. |
| Кабель связи | 55 — 200 руб. | 56600 — 204600 руб. |
| Провода МИКС | 55 — 135 руб. | 57500 — 137100 руб. |
| Обмоточный кабель | 65 — 105 руб. | 66900 — 107200 руб. |
| Провод АС | 76 — 94 руб. | 78500 — 96400 руб. |
| ВВГ кабель | 100 — 270 руб. | 103000 — 272000 руб. |
| UTP кабель | 70 — 150 руб. | 72000 — 152000 руб. |
| FTP кабель | 60 — 100 руб. | 62000 — 103000 руб. |
| ТПП кабель | 100 — 200 руб. | 103000 — 213000 руб. |
| ТГ кабель | 120 — 200 руб. | 124200 — 246070 руб. |
| АСБ кабель | 45 — 60 руб. | 46200 — 63000 руб. |
| АВББШВ кабель | 30 — 50 руб. | 30900 — 52500 руб. |
| АВВГ кабель | 30 — 50 руб. | 30900 — 52500 руб. |
| NYM кабель | 60 — 140 руб. | 62550 — 141300 руб. |
| КГ кабель | 60 — 210 руб. | 62800 — 212400 руб. |
| ПУГВ кабель | 180 — 220 руб. | 181600 — 221500 руб. |
| ВББШВ кабель | 100 — 250 руб. | 103000 — 252000 руб. |
| Фидерный кабель | 80 — 200 руб. | 81600 — 220800 руб. |
| Шитый полиэтиленовый кабель | 50 — 220 руб. | 52000 — 225000 руб. |
| Подземный кабель связи | 280 — 345 руб. | 284000 — 346200 руб. |
| Интернет кабель | 60 — 120 руб. | 62500 — 121850 руб. |
| Отходы интернет кабеля | 48 — 55 руб. | 50500 — 60500 руб. |

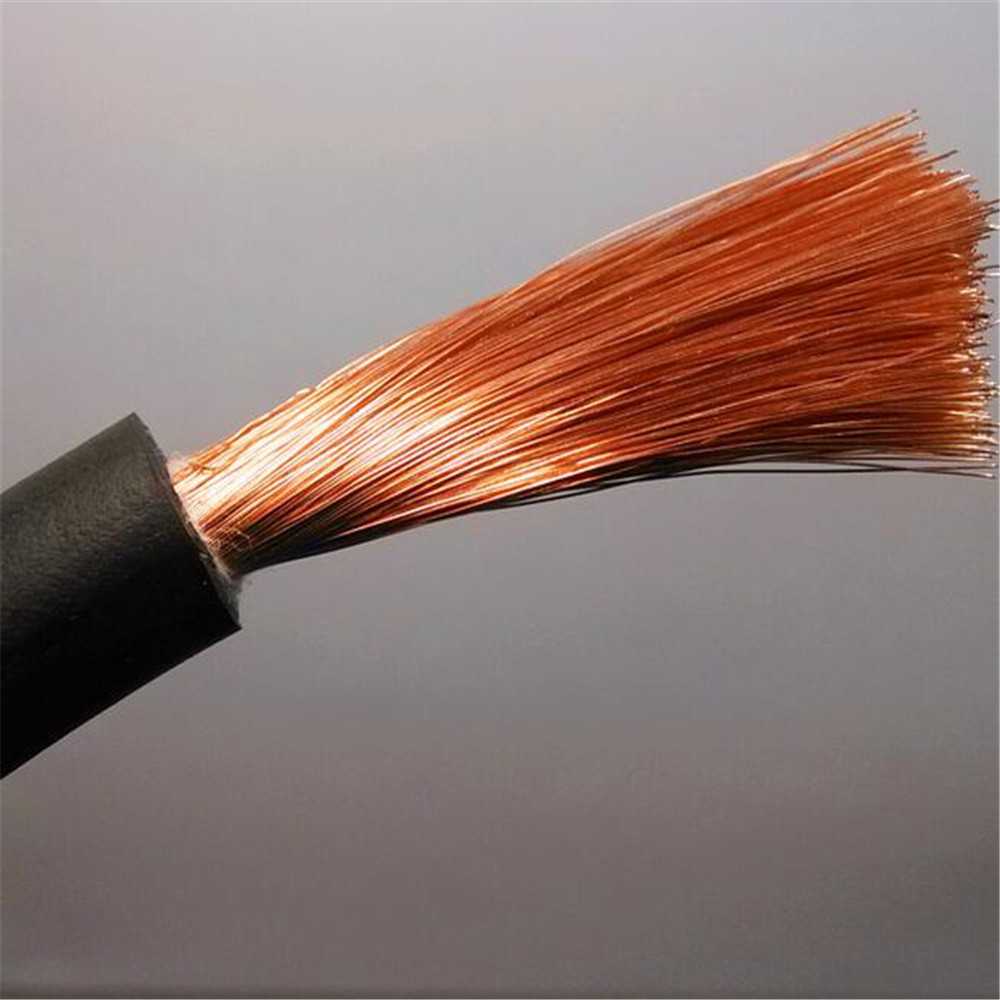

Предназначение, электрические и эксплуатационные характеристики гибкого кабеля КГ
Служит для подвижного подключения различных потребителей электрической энергии: сварочных аппаратов, мощного строительного инструмента, бетономешалок, талей и другого перемещаемого оборудования. Не подходит для подъёмно-транспортного оборудования.
Одножильные кабели применяют для присоединения электрододержателя к сварочному аппарату, поэтому называют сварочными.
Разработан для эксплуатации в сетях переменного тока с напряжением до 660 V при частоте до 1 000 Hz или в сетях постоянного тока напряжением до 1 000 V.
Присоединение перемещаемых токоприёмников должно происходить так, чтобы не снижать радиус изгиба менее 8 диаметров изделия.
Токопроводящая жила нагревается не выше +75 °С при проведении номинального тока.
В зависимости от этой характеристики назначают допустимую токововую нагрузку на 1 жилу.
| Сечение основной жилы, мм2 |
Номинальная сила тока на 1 жилу, А при количестве жил |
|||||
| 1 | 2 | 3; 3+1 | 3+1+1 | 4 | 5 | |
| 0,75 | – | 22 | 22 | – | 15 | – |
| 1,0 | – | 26 | 24 | – | 20 | 20 |
| 1,5 | – | 30 | 30 | 27 | 25 | 25 |
| 2,5 | 60 | 40 | 40 | 35 | 35 | 30 |
| 4 | 80 | 55 | 50 | 45 | 45 | 40 |
| 6 | 100 | 60 | 60 | 60 | 55 | 50 |
| 10 | 135 | 90 | 80 | 80 | 75 | 70 |
| 16 | 175 | 115 | 105 | 100 | 95 | 90 |
| 25 | 220 | 145 | 135 | 130 | 125 | 115 |
| 35 | 270 | 180 | 165 | 160 | 150 | 140 |
| 50 | 330 | 220 | 205 | 200 | 180 | 175 |
| 70 | 400 | 260 | 250 | 235 | 220 | 210 |
| 95 | 465 | 300 | 290 | 270 | 260 | 250 |
| 120 | 535 | 350 | 335 | 320 | 300 | 290 |
| 150 | 610 | 400 | 385 | 370 | 350 | 340 |
| 185 | 680 | 450 | 430 | 410 | 400 | 380 |
| 240 | 800 | |||||
| 300 | 910 | |||||
| 400 | 1060 |
Точное воспроизведение таблицы 13 каталога Кольчугинского завода (холдинг Кабельный альянс).
Электрическое сопротивление постоянному току токопроводящей жилы 5 класса по стандарту ГОСТ 22483 при температуре +20 °С:
| Сечение жилы, мм2 | Диаметр проволоки, мм | Электрическое сопротивление, Ом/км |
| 0,75 | 0,21 | 26,0 |
| 1,0 | 0,21 | 19,5 |
| 1,5 | 0,26 | 13,3 |
| 2,5 | 0,26 | 7,98 |
| 4 | 0,31 | 4,95 |
| 6 | 0,31 | 3,30 |
| 10 | 0,41 | 1,91 |
| 16 | 0,41 | 1,21 |
| 25 | 0,41 | 0,780 |
| 35 | 0,41 | 0,554 |
| 50 | 0,41 | 0,386 |
| 70 | 0,51 | 0,272 |
| 95 | 0,51 | 0,206 |
| 120 | 0,51 | 0,161 |
| 150 | 0,51 | 0,129 |
| 185 | 0,51 | 0,106 |
| 240 | 0,51 | 0,0801 |
| 300 | 0,51 | 0,0641 |
| 400 | 0,51 | 0,0486 |
Точное частичное воспроизведение таблицы 5 стандарта ГОСТ 22483.
Согласно ГОСТ 15150-69 проводнику присвоено исполнение УХЛ1:
- УХЛ – работоспособен в умеренном и холодном макроклиматах;
- 1 – открытое расположение в уличных условиях (категория размещения 1).
Температура окружающей среды не должна превышать пиковых значений -40 и +50 °С.
Завод предоставляет гарантию со дня ввода в работу на протяжении полугода и определяет срок службы не менее 4 лет с момента выпуска изделия.
Кабель гибкий КГ изготавливают согласно техническим условиям ТУ 16.К73.05 от 1993 года.
Расшифровка марки
Для описания кабеля используется марка, которая в зашифрованной форме описывает основные потребительские параметры. Марка представляет собой двухблочный буквенно-цифровой индекс и формируется по единым правилам для широкого круга продуктов. Такой подход заметно облегчает идентификацию без обращения к справочной документации.
Первый буквенный блок описывает общие свойства изделия и несет следующую информацию:
- К (кабель) указывает на то, что речь идет об изделии с общей защитной оболочкой для элементов сердечника;
- Р (резина) характеризует материал, который использован в качестве изоляции и оболочки;
- П (переносной) отмечает возможность штатного нестационарного использования продукта при текущей эксплуатации;
- Т (тяжелый) определяет фокусную область применения в составе силовых цепей.
Цифровой блок марки традиционно для кабельной отрасли описывает количество и сечение токопроводящих жил со знаком “?” как разделителем. Может иметь многозвенную форму, если содержит жилы с различным сечением или же одна из них используется для заземления.
Иногда состав цифрового блока на правах третьего звена дополняется указанием рабочего напряжения в киловольтах.
На основании правил формирования кода марка КРПТ 2 ? 2,5 + 1 ? 1,5 означает, что речь идет о кабеле с двумя рабочими 2,5-милоиметровыми жилами, которые дополнены жилой заземления с сечением 1,5 мм2. Если марка имеет вид КРПТ 2 ? 1,5 + 1 ? 1,5, то это свидетельствует о том, что все жилы одинаковы по сечению, но одна из них с помощью соответствующей маркировки выделяется для организации цепей заземления.
Преимущества и недостатки
Каждый тип кабеля из всех рассмотренных обладает своими особенностями, плюсами и минусами.
Но в целом к их преимуществам относится следующее:
- повышенная гибкость;
- невысокая токопроводимость;
- прочность и надежность;
- высокая коммутационная способность.
Повышенная эластичность достигается за счет использования специальной резиновой изоляционной прослойки. Кроме того, провода выдерживают воздействие кислот, щелочей, масла. Влага тоже не страшна. С такой изоляцией изделие может выдержать повышенную температуру, когда возникает короткое замыкание. Но нужно учитывать, что совершенно не подходит прямой солнечный свет.
Существуют и другие недостатки. В первую очередь это касается плохой работы в сетях ВЧ.
Также из минусов – высокая цена. Кроме того, из-за того что жилы округлые, диаметр снаружи получается больше, чем у тех изделий, которые имеют форму секторов.
Конструкция
- Токопроводящая жила — медная, многопроволочная, круглой формы, сечением 0.75-10 и 35 мм2, соответствует классу 4, остальных сечений классу 3 по ГОСТ 22483.
- Разделительный слой — в кабелях марки КРШС сечением 16 мм2 и выше наложен сепаратор из полиэтилентерефталатной пленки или других равноценных материалов.
- Изоляция — из резины изоляционной. В кабелях до 7 жил одна из жил, а в кабелях марки КРШС со вспомогательными жилами одна из вспомогательных жил, имеют расцветку или нумерацию, отличающую их от остальных жил. В каждом повиве кабелей марки КРШУ имеются две нумерованные или расцвеченные жилы.
- Скрутка — изолированные жилы скручены. В четырехжильных кабелях марки КРШС изолированные жилы скручены вокруг резинового сердечника, в пятижильных кабелях марки КРШС три основные и одна вспомогательная жила скручены вокруг вспомогательной жилы наименьшего сечения. в кабелях марки КРШУ жилы скручены односторонней скруткой.
- Разделительный слой — поверх скрученных жил наложена лента из полиэтилентерефталатной пленки или пленки из других равноценных материалов.
- Оболочка — из резины шланговой.
