Какие бывают кабельные каналы (короба, лотки)

Материалы для кабель-каналов

Короба для проводов часто делаются из металла или пластика. Пластик является более бюджетным вариантом. Конструкции из него не отличаются особой прочностью, поэтому их используют для потолков и стен. Такие направляющие должны быть негорючими и не выделяющими много дыма.

Прочные металлические конструкции подходят для помещений большим риском возгораний

Более качественными являются элементы из металла. Каналы из оцинкованной стали и алюминия могут выдерживать значительные нагрузки.

Конструкции кабельных каналов для электропроводки бывают такими:

из оцинкованной стали изделия являются огнеупорными и применяются для монтажа систем видеонаблюдения и оповещения. Такие каналы обладают защитой от электромагнитных и механических воздействий;

Перфорированные магистрали из стали часто применяются на производствах

короба из анодированного алюминия защищают проводку от электромагнитного действия. Такой материал устойчив к огню, механическим повреждениям и долговечен;

Плинтус из анодированного алюминия отличаются прочностью

из огнеупорного пластика короба пользуются популярностью. Сечение таких изделий может быть прямоугольным, треугольным или квадратным.

Короб из огнеупорного пластика востребован для любых помещений

В помещениях с большим риском возникновения пожара рекомендуется устанавливать металлические каналы. Именно их используют на производствах и в цехах.

В ролике можно посмотреть, как крепятся и используются кабель-каналы:

Металлические короба для прокладки кабелей: характеристики материалов

Множеством преимуществ обладает металлический короб для проводки. Вот некоторые из них:

• защита от механических и электромагнитных воздействий;
• простота монтажных работ;
• отличный уровень пожаробезопасности;
• разнообразные цветовые решения;
• крышка с защелкой.

Металлические короба востребованы в помещениях с особыми условиями

Элементы металлических коробов для электропроводки:

• угол 90 градусов для разворота наверх;
• наружный угол для поворота вниз;
• плоский гол 90 градусов;
• Т-образная деталь;
• X – образная секция.

Кабель каналы в виде металлических труб используются для настенного монтажа

На промышленных предприятиях часто применяются короба из анодированного алюминия. Они используются для установки в открытые проводки.

У стального электротехнического короба можно отметить следующие преимущества:

• повышенный уровень ударопрочности;
• защита от электромагнитного влияния;
• стойкость к воздействию солнечных лучей;
• устойчивость к температурным перепадам.

Выбор пластикового короба для проводов: степень жесткости и другие характеристики

К распространенным вариантам относятся пластиковые короба для электропроводки. Такой вариант представляет собой конструкцию закрытого типа. Сечение и короба может быть любым: квадратным, прямоугольным или треугольным. Также могут варьироваться размеры и цветовая палитра.

Перед монтажом пластиковые конструкции часто требуется распилить

Стоит выделить следующие преимущества пластикового кабель-канала:

• небольшой вес;
• стойкость к коррозии;
• простая система крепления;
• крышка монтируется без каких-либо инструментов;
• ПВХ-кабель канал имеет невысокую стоимость;
• возможность отрезать элемент необходимой длины;
• высокие декоративные свойства;
• простота ухода;
• отсутствует деформация при скачках температуры.

Стоимость кабель-каналов для электропроводки и цены на виды и типы таких изделий

Попробуем обобщить в одной таблице информацию о стоимости различных по размеру и виду коробов.

Наименование изделия/Размер	Изображение	Длина	Цвет	Стоимость, руб./шт.
Рувинил РКК-15х10-38М		2	Бук (светл. основа)	30,17
Рувинил РКК-16х16-38М		2	Бук (светл. основа)	38,73
Рувинил РКК-20х10-38М		2	Бук (светл. основа)	39,00
Рувинил РКК-25х16-38М		2	Бук (светл. основа)	65,47
Рувинил РКК-40х25-38М		2	Бук (светл. основа)	117,48
Рувинил РКК-12х12-08М		2	Дуб (темн. основа)	29,59
Рувинил РКК-15х10-08М		2	Дуб (темн. основа)	3017
Рувинил РКК-16х16-08М		2	Дуб (темн. основа)	38,73
Рувинил (дл.2м) РКК-20х10-08М		2	Дуб (темн. основа)	39,00
Рувинил (дл.2м) РКК-25х16-08М		2	Дуб (темн. основа)	65,74
Рувинил (дл.2м) РКК-40х16-08М		2	Дуб (темн. основа)	99,08
Рувинил РКК-40х25-08М		2	Дуб (темн. основа)	117,48

Однако для монтажа не получится купить кабель-каналы и не приобрести дополнительные детали, такие как углы, тройники или сгоны. Об их стоимости тоже следует знать.

Наименование, цвет и размер	Изображение	Стоимость, руб./шт.
Угол плоский (поворот на 90град.) 25х16 беж. Рувинил ПВР-25х16-27М		14,52
Тройник накладной 90град. РКК-25х16 беж. Рувинил ТРН-25х16-27М		14,52
Тройник накладной 90град. РКК-40х16 беж. Рувинил ТРН-40х16-27М	26,92
Угол внутренний РКК-40х25 беж. Рувинил УВН-40х25-27М		31,93
Угол внутренний РКК-25х16 беж. Рувинил УВН-25х16-27М	14,52
Угол внешний РКК-40х25 бел. Рувинил УВШ-40х25-27М		31,93
Угол внешний РКК-25х16 бел. Рувинил УВШ-25х16-27М	14,52
Переходник соединительный РКК-40х25 беж. Рувинил ПРС-40х25-27М		31,93
Переходник соединительный РКК-25х16 беж. Рувинил ПРС-25х16-27М	14,52
Заглушка РКК-40х25 бел. Рувинил ЗГЛ-40х25-27М		31,93
Заглушка РКК-25х16 бел. Рувинил ЗГЛ-25х16-27М	14,52
Угол внешний РКК-15х10 бел. Рувинил УВШ-15х10-27М		13,19
Угол внешний РКК-16х16 беж. Рувинил УВШ-16х16-27М	13,19
Угол внешний РКК-20х10 беж. Рувинил УВШ-20х10-27М	13,19
Угол внешний РКК-40х16 беж. Рувинил УВШ-40х16-27М	26,92
Заглушка РКК-15х10 бел. Рувинил ЗГЛ-15х10-27М		13,19
Заглушка РКК-16х16 бел. Рувинил ЗГЛ-16х16-27М	13,19

Конечно на самом деле видов, размеров кабель каналов и цен на них намного больше, чем представлено в нашей статье, но весь ассортимент перечислить невозможно. Но если уважаемый читатель озаботится этим вопросом, то всю необходимую информацию можно найти на просторах сети интернет.

Предлагаем посмотреть несколько примеров размещения кабель-каналов в интерьере.

Выбор кабель каналов по размерам

Для того, чтобы определиться с размерами пластикового короба для кабеля, следует учесть несколько факторов:

• Во-первых, нет смысла устанавливать большой кабель-канал для пары проводов, равно как и не стоит впихивать десять кабелей в малюсенький чехол. Идеальный вариант — размещение проводов практически вплотную с небольшим запасом. В будущем сюда можно добавить ещё пару кабелей.

Во-вторых, нужно понимать, что для достижения эстетически правильного вида, магистральные коробы должны быть немного больше, чем отводы на розетки, выключатели или приборы.

Определение количества ПВХ кабель-канала по размеру

Как мы говорили выше, стандартная длина одной планки — 2 метра. Чтобы подсчитать необходимую длину для своей комнаты или квартиры, стоит замерить приблизительное количество. Для устранения неудобных ситуаций с нехваткой материала, лучше сразу купить на 10-15 процентов больше кабель-канала. Причина этого в том, что короб изготавливается из пластика и его можно сломать просто руками. А потом, когда часть расходников будет забракована, внезапно окажется, что они закончились в магазине

Дополнительные параметры

Зачастую фирмы вместе с кабель-каналом выпускают заглушки, муфты, уголки и прочую фурнитуру для него. Интересно, что даже сэкономив на цене самого короба, лучше не мелочиться с дополнительными элементами и не стоит покупать кабель-канал без фурнитуры. С ней монтаж станет куда проще, а выглядеть готовое изделие будет намного симпатичнее.

Касательно цвета стоит понимать, что синий, чёрный, желтый или зеленый чехол не подойдет под любой интерьер, в то время как белый цвет является в этом плане универсальным. К тому же, он ещё и самый популярный, поэтому всегда найдется и фурнитура, и ещё одна планка.

На что обратить внимание?

Самым главным элементом кабель-канала является замок. Кривизна торцов не особо скажется на удобстве монтажа, в то время как проблема с замком станет настоящей катострофой. Не нормально, когда лицевая часть отваливается при малейшем прикосновении, но ещё и неудобно, если она садится слишком туго. Качественный короб должен легко открываться руками и прочно защелкиваться.

Достоинства и недостатки кабель-каналов, изготовленных из различных материалов

1. При использовании алюминия.

Используются при устройстве электрических сетей предприятий, а также дизайнерами при создании стиля Hi-Tech, в жилых и административных помещениях.

Достоинства:

• Ударопрочность;
• Служат экраном, обеспечивающим защиту оборудования от воздействия электромагнитного поля;
• Стойкость по отношению к солнечному свету;
• Огнеупорность;
• Способны выдерживать высокие температуры без деформации конструкции.

Недостатки:

• Относительно высокая стоимость;
• Сложность выполнения монтажных работ.

1. При использовании оцинкованной стали.

Изготавливаются из листового проката и используются в различных классах помещений, как на промышленных предприятиях, так и в административно-бытовых зданиях.

Достоинства:

• Не горючесть и пожаробезопасность;
• Одновременно защищают проложенные в них провода от механических повреждений и экранируют воздействие электромагнитного поля на оборудование, установленное в помещении, где выполняется электрическая проводка;
• Легкость выполнения монтажных работ;
• Разнообразие цветовых решений;
• Удобная эксплуатация, позволяющая выполнять перепрокладку проводов, без специального инструмента и оборудования.

Недостатки:

Относительно высокая стоимость.

1. При использовании пластика.

Пластиковые кабель-каналы наиболее известны среди пользователей. Выпускаются различного сечения (короб, треугольник, круг) и расцветки.

Достоинства:

• Простота выполнения монтажа;
• Легкость изделия (малый удельный вес);
• Стойкость к коррозии (не подвержены окислению и гниению);
• Способны выдерживать перепады температуры;
• Низкая стоимость.

Недостатки:

• Под воздействием высоких температур деформируются;
• При горении выделяют вредные, для окружающих, вещества.

Виды кабель-каналов

Кабель-канал – это электротехническое устройство, выполненное в виде короба, используемое для прокладки электрических проводов и кабелей. В зависимости от материала, который использовался при изготовлении, кабель-каналы бывают:

Из алюминия – способны выдерживать значительные внешние нагрузки. Используются в различных классах помещений и способах установки (напольная, подвесная, по элементам строительных конструкций);

Алюминиевый кабель-канал сечением 90х50 мм белого цвета с крышкой

Из оцинкованной стали – имеют способность выдерживать внешние нагрузки. Используются, как правило, при устройстве электрических сетей предприятий и технических помещений;

Металлические кабель-каналы выполняются из листового и перфорированного листа

Из пластика – используются в жилых и административных зданиях. Монтируются по строительным конструкциям (стены, потолок).

Кабель-каналы из пластика выпускаются различных размеров и цветов По прочим параметрам, данные изделия подразделяются:

По геометрическим размерам:

Сечение в разрезе, у различных марок подобных изделий, может быть различаться. Длина зависит от материала, используемого при изготовлении кабель-канала и технологической линии, используемой производителем.

Классификация по материалу изготовления

Материал имеет первостепенное значение, от него зависят:

• стоимость изделия;
• прочность;
• долговечность;
• группа горючести.

Далее рассматриваются основные материалы.

Прочная оцинкованная сталь

Самый дешевый вариант металлического кабель-канала, его достоинства:

• не горит;
• прочен, потому выдерживает массу нескольких толстых кабелей;
• надежно защищает провода от повреждений, что также объясняется высокой прочностью;
• при подсоединении к заземлению работает как электромагнитный экран (защита информационных сетей от помех).

Недостаток оцинковки — малопривлекательный вид.

Потому такие короба используют в помещениях с низкими требованиями к эстетике — цехах, гаражах, мастерских — либо в скрытых от взглядов местах: монтажных шкафах, за обшивкой стены деревянного дома и т.д. Также следует учитывать сложность в обработке: резать такой лоток труднее, чем пластиковый и ножом тут не обойтись.

В деревянных домах при укладке кабелей за обшивкой либо в борозды (этот способ почти не используется) нормативы требуют применять несгораемые короба.

Анодированный алюминий

Более дорогой вариант металлического кабель-канала. Обладает всеми преимуществами оцинковки, но при этом еще и выглядит привлекательно.Покрытие может иметь самые разные цвета, например:

• серебро;
• золото;
• шампань;
• бронза.

Такие кабель-каналы применяются, например, в интерьерах, оформленных в стиле «хай-тек».

Огнеупорный пластик

Самая дешевая и потому наиболее распространенная разновидность. Изготавливается из трудногорючей пластмассы — ПВХ, полиэтилена или полипропилена с добавкой антипиренов. Последние имеют в своем составе большое количество связанных молекул воды, что препятствует распространению горения при отсутствии открытого огня.

Кроме низкой стоимости имеются такие достоинства:

1. эстетические качества. Наряду с изделиями скучного белого цвета, выпускаются кабель-каналы с окрасом имитирующим самые разные материалы. Так, для прокладки в деревянном доме чаще всего покупают разновидности, выполненные в стиле ценных пород древесины;
2. простота в обработке. В противоположность металлическим, пластмассовые кабель-каналы можно резать обычным ножом, так что их монтаж затруднений не вызывает.

Недостатки:

1. несмотря на трудногорючесть, пластиковый кабель-канал не обеспечивает пожарной безопасности, требующейся, например, в деревянном доме. Потому укладка его за обшивкой в каркасном коттедже не допускается;
2. пластиковые короба не обладают высокой прочностью, потому их не применяют в производственных помещениях, где имеются целые трассы из нескольких кабелей.

Помимо перечисленных материалов, для изготовления кабель-каналов применяют керамику и стекло, но такие изделия стоят дорого и используются редко.

Различные цветовые решения для кабель-каналов: для чего это нужно

Цветные кабель-каналы несут больше дизайнерского, нежели практического смысла. Хотя некоторые опытные электромонтеры утверждают, что и с точки зрения разводки в квартире польза от различных оттенков изделия есть. Однако, если вдуматься, вряд ли в интерьере будет хорошо смотреться «радуга» из кабель-каналов.

Расцветок коробов на сегодняшний день довольно много. Самыми распространенными являются кабель-каналы светло-серого, белого цвета и короба, оформленные под дерево разных пород. Но при электромонтаже открытого типа каждый домашний мастер может подобрать такой оттенок, который будет сочетаться именно с его интерьером. Сейчас можно приобрести даже черный кабель-канал, при условии необходимости создания контраста на светлых стенах.

Цветные короба для проводов по безопасности ничем не уступают привычным серым или белым – материал для их изготовления используется один и тот же. Если говорить о практическом их применении, то можно рассмотреть вариант, при котором из электрощита, расположенного на цокольном этаже частного дома, выходит 12 групп. Вполне возможно пустить каждую из линий по кабель-каналу своего цвета. В этом случае будет удобнее разобраться в случае аварии на одной из линий. Но вполне легко можно обойтись и обычной маркировкой. А значит многие посчитают цветовую излишеством.

Маленькая профессиональная BOSCH GSB 13 RE (ЗВП) 600 Вт

Самая маленькая профессиональная модель в топ-10. Несмотря на небольшие размеры, весит 1,8 кг за счет металлического редуктора. Стоит недорого – 3500–4100 рублей. Компактная, ухватистая, приспособленная к долгой работе. Скорость регулируется в пределах 0–2800 об./мин.

Диаметр отверстий в металле и дереве – до 10 и 25 мм соответственно. Может работать с ударом, количество – 44800 в минуту, что позволяет сверлить в бетоне отверстия сечением до 15 мм. Бренд немецкий, но по сборке изделия российские.

Реверс позволяет использовать инструмент как шуруповерт и не допускает застревания сверла. В комплект входит дополнительная ручка. Патрон ключевой, кулачкового типа под хвостовик сечением 1,5–13 мм. Размеры позволяют долго работать без усталости рук.

Электроинструмент для интенсивной работы. Может служить в быту или использоваться мастерами.

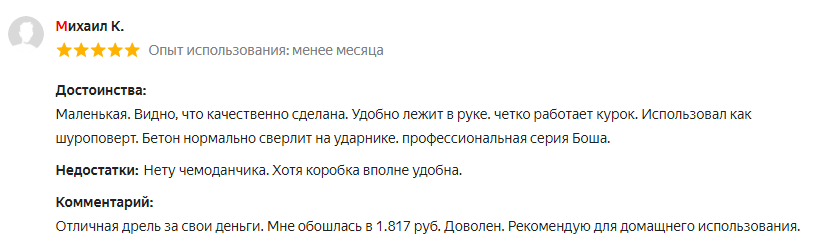

Владельцы хвалят за ухватистость, легкий вес, качество сборки, возможность использовать как шуруповерт. Многие жалуются, что в комплекте нет чемоданчика для хранения.
