Как самостоятельно установить кондиционер в доме

Что потребуется для самостоятельного монтажа

Основное, что потребуется для самостоятельного монтажа сплит-системы – это инструменты и материалы. Специалисты не просто так устанавливают большую стоимость за установку кондиционера, ведь оборудование стоит дорого. Не стоит забывать и о необходимости его армотизации.

Инструменты для установки

  • Перфоратор (инструмент для создания отверстия в стене, через которое прокладываются коммуникацию и соединяются блоки сплит-системы);
  • Дрель и сверла разного диаметра, которые понадобятся для установки основы (крепежа) для кондиционера;
  • Развальцовщик медных труб, с помощью которого производится деформация трубы под необходимый диаметр;
  • Труборез, с помощью которого осуществляется резка медных труб;
  • Риммер или обычный напильник, которые нужны для зачистки труб и удаления заусенец.

Электроинструмент

Без электроинструмента установка кондиционера своими руками просто невозможна. Речи не идёт о каких-либо специализированных решениях:

  • перфоратор;
  • «болгарка»;
  • дрель.

Перфоратор выбирают мощный, чтобы он без проблем проделывал сквозное отверстие в стене, через которое прокладывается магистраль между внутренним и наружным блоками. Маломощными комбинированными электродрелями, где предусмотрена лишь функция перфоратора, в данном случае не обойтись. Они не в состоянии просверлить кирпичную кладку.

Перед тем как установить кондиционер самостоятельно, следует удостовериться в наличии всего необходимого инструментария.

Измерительный инструмент

Монтаж оконного кондиционера осуществляется с обязательным контролем горизонтального уровня. Можно воспользоваться маркерами, разметочными карандашами, строительным или лазерным уровнем. Понадобится и ряд дополнительного оборудования. Кондиционеры с установкой невозможно надёжно и качественно зафиксировать без дополнительных технических средств.

Специализированное оборудование

Специализированный инструментарий необходим для качественного и эффективного функционирования климатического оборудования. Инструменты для пайки медных труб, пылесос промышленного типа и вакуумный насос.

  1. Приборы для соединения медных труб. Речь идёт о низкотемпературной сварке. Осуществляется она при помощи специального припоя и газовой горелки. Для их обрезки используется труборез. От обычной ножовки для резки металла лучше отказаться, поскольку мелкая стружка непременно останется в магистрали, что чревато поломкой климатического устройства. Для удаления фаски используют риммер, вальцовку. Магистральные повороты формируют трубогибом.
  2. Промышленный пылесос используют для всасывания пыли и мелкого мусора. Они ни при каких обстоятельствах не должны попадать внутрь прибора.
  3. Вакуумный насос. Агрегат высушивает магистраль. Если соблюдать правила монтажа, то данная процедура — обязательная, без неё эффективность кондиционера будет номинальной.

Перечисленное оборудование для установки – базовое. Не обойтись и без дополнительных расходных материалов – пассатижей, гипсокартона, стремянки, ножниц по металлу, отвёрток. Точный перечень определяет хозяин с учётом конкретных условий.

  1. Медные бесшовные трубы исключительно для кондиционеров. Есть разница между такими и водопроводными трубами. Для сплит-систем используются мягкие трубы, которые удачно позволяют создать хорошую герметизацию. По диаметру этот материал делится на большой и средний размер. Необходимая длина должна быть на 20 см больше, чем длина коммуникации;
  2. Кабель для соединения блоков сплит-системы. Зачастую используют 4-жильный провод с толщиной сечения 2-2,5 квадратных миллиметра. Длина кабеля должна соответствовать длине коммуникации или быть немного больше;
  3. Дренажная трубка – спиралеобразный пластиковый шланг;
  4. Утеплитель для труб из каучука;
  5. Кронштейны для крепления наружного блока. Размеры зависят от габаритов блока и несущей способности стены;
  6. Крепеж (дюбеля, анкера, болты, шурупы и т.д.);
  7. Пластиковый короб для того, чтобы спрятать коммуникации в конце установки сплит-системы.

Инструменты и оборудование

Монтаж сплит-систем и мультисплит-систем лучше проводить одновременно с капитальным ремонтом помещения. Если же стены уже отделаны, можно смело заказывать новую облицовку.

Для установки вам потребуется следующий комплект инструментов и материалов:

  1. Мощный перфоратор и набор долот. При установке потребуется сверлить отверстие диаметром 10 сантиметров в несущей стене.
  2. Труборез. Не допускается распил трубок для хладагента обычной ножовкой. Медные опилки и крошка, которая неизбежно останется после распила, быстро выведут из строя компрессор.
  3. Арматуроискатель. При монтаже сплит-системы в бетонную стену и попадании в процессе работы на арматуру, придётся делать другое отверстие.
  4. Комплект для развальцовки труб.
  5. Велосипедный насос, с помощью которого проверяется герметичность системы.
  6. Вакуумный насос. С его помощью система проверяется на отсутствие утечек.
  7. Манометр, индикатор фазы, тестер.

Он убирает влагу и воздух из системы для последующей проверки герметичности

Конкретный набор материалов зависит от типа устанавливаемого кондиционера и особенностей монтажа. В частности, для установки сплит-системы понадобится следующее:

  • Медные трубы с обратными гайками и теплоизоляционным материалом. Необходимы для прокладки трассы.
  • Электроавтомат на 20А и кабель.
  • Декоративные коробы для укладки трубок, дренажа и электрокабеля. Если трассы будут укладываться в штробы, электропроводка будет размещена в гофротрубе.
  • Кронштейны для монтажа выносного и внутреннего блоков.
  • Дренажные шланги.
  • Фитинги, болты, крепежи, шурупы, дюбели и т. д.

Медную трубку лучше приобрести с некоторым запасом. С помощью достаточно длинного трубопровода можно опустить внешний блок немного ниже. Это позволяет компенсировать небольшой перерасход денежных средств на покупку хорошим термосифоном.

Принцип работы

Кондиционер — технически сложное устройство, разработанное для поддержания микроклимата в помещении. Отдельные модели могут различаться по способу поступления воздуха, количеству блоков, мощности, размерам и другим параметрам.

К примеру, исходя из количества используемых блоков, существует следующая классификация:

  1. Моноблоки. Все функции выполняет один блок. Такая конструкция легка в обслуживании и эксплуатации, имеет длительный срок службы. Основной недостаток — высокая стоимость.
  2. Сплит-системы. Конструкция состоит из двух независимых блоков. Первый монтируется на наружную стену дома, второй — внутри. Блоки соединяются трубкой, сквозь которую перемещается фреон. Во внутреннем агрегате содержатся испаритель и вентилятор, прочие детали размещаются во внешнем.
  3. Мультисплит-системы. При одном внешнем такие конструкции имеют различное количество внутренних блоков. Это удобно, если владельцы планируют обеспечить оптимальный микроклимат в нескольких смежных комнатах.

Данный кондиционер состоит из двух блоков, коммуникаций и ПДУ

Вне зависимости от модели, функционирование любого климатического прибора базируется на свойстве жидкостей отдавать тепло во время конденсации и поглощать его при испарении.

В число главных узлов агрегата входят:

  1. Компрессор, в котором сжимается фреон, после чего отправляется на холодильный контур.
  2. Испаритель. Здесь хладагент испаряется и переходит в газообразную стадию.
  3. Конденсатор, отвечающий за обратный процесс — переход фреона в жидкую стадию.
  4. Терморегулирующий вентиль (ТРВ), снижающий давление хладагента перед направлением его в испаритель.
  5. Вентиляторы, производящие обдув всех важных деталей.

Все узлы, за исключением вентиляторов, соединяются медными трубами. В результате образуется охладительный контур, с постоянно циркулирующим хладагентом, смешанным с компрессорным маслом.

Принцип работы большинства кондиционеров заключается в следующем:

  • Испаритель направляет в компрессор газообразный фреон. В этот момент температура хладагента доходит до 10–20 градусов при давлении в 3–5 атмосфер.
  • В компрессоре фреон сжимается. Происходит увеличение давления до 15–20 атмосфер и нагрев хладагента до 80–90 градусов. После этого он перенаправляется в конденсатор.
  • В конденсаторе хладагент охлаждается и становится жидким. Воздух, идущий через узел, нагревается.
  • Далее жидкий фреон, находящийся под повышенным давлением, передаётся в ТРВ. В большинстве бытовых агрегатов этот прибор представляет собой медную спиралевидную трубу. В процессе циркуляции снижаются давление и температура фреона, некоторая часть при этом испаряется.
  • Затем фреон уходит в испаритель. Здесь он окончательно принимает газообразную форму, охлаждая помещение, где установлен кондиционер. Воздух в комнате становится прохладнее. Далее газообразный хладагент под сниженным давлением подаётся на компрессор и начинается повтор цикла.

По такому принципу работают все кондиционеры, вне зависимости от количества блоков и других особенностей конкретной модели.

Запуск системы

Закончив все работы по коммутации, приступают к запуску. Систему необходимо подготовить, удалив из неё весь воздух, азот и влагу. Они попадают в трубы при их монтаже. Если систему не очистить от посторонних газов, то возрастёт нагрузка на компрессор, и его полезный ресурс понизится.

Негативное влияние на работоспособность системы сказывает и влага. В состав фреона, закачанного в кондиционер, есть масла. Оно предназначено для смазки внутренних элементов системы. Поскольку масло имеет гигроскопичную структуру, то смешавшись с водой потеряет свою эффективность. В свою очередь, это повлечёт преждевременный износ элементов системы.

Становится понятным что эта операция необходима. Система конечно запустится, но на непродолжительное время. Удаление воздуха и остальных посторонних включений выполняется двумя способами:

  • впуском фреона в систему;
  • вакуумным насосом.

Первый способ можно осуществить за счёт небольшого дополнительного запаса фреона, закачанного во внутренний блок. Он подходит только для трасс не длиннее 6 метров. Именно поэтому для более протяжённых коммуникаций требуется вакуумный насос. Если продуть длинную систему из внутреннего блока, то не останется фреона для её работы.

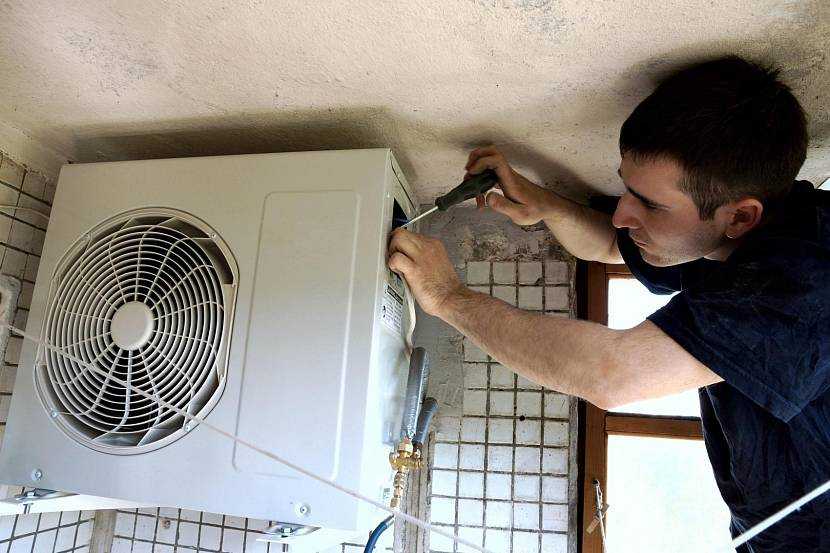

Регулирующий клапан внизу блокаИсточник www.claude-niez.fr

Впуск фреона

Пред началом операции на внешнем блоке откручиваются заглушки и крышки на клапанах. Далее на 1 секунду открывается клапан внутреннего блока на трубе большего диаметра. Делается это исходя из конструкции клапана. Как правило, используется шестигранный ключ.

Подав в систему фреон и создав избыточное давление необходимо его сбросить. Делается это при помощи золотником на той же трубе, путём зажима пальцем. При этом, нужно оставить в системе небольшое количество фреона, чтобы туда не проник свежий воздух. Эта процедура повторяется пару раз.

После её завершения на золотник накручивается заглушка, а клапаны на обоих трубопроводах полностью открываются. Для проверки качества соединений можно промазать их мыльной пеной.

Вакуумный насос

Эта процедура требует не только вакуумного насоса, но и наличия шланга высокого давления. Также понадобятся два манометра – для низкого давления и высокого давления.

Шланг подсоединяется к золотнику толстого трубопровода. При этом оба вентиля должны быть закрыты. После коммутации вакуумного насоса к системе он включается и оставляется работать на 15-30 минут. Этого времени вполне хватает, чтобы откачать из трубопроводов воздух и остальные примеси.

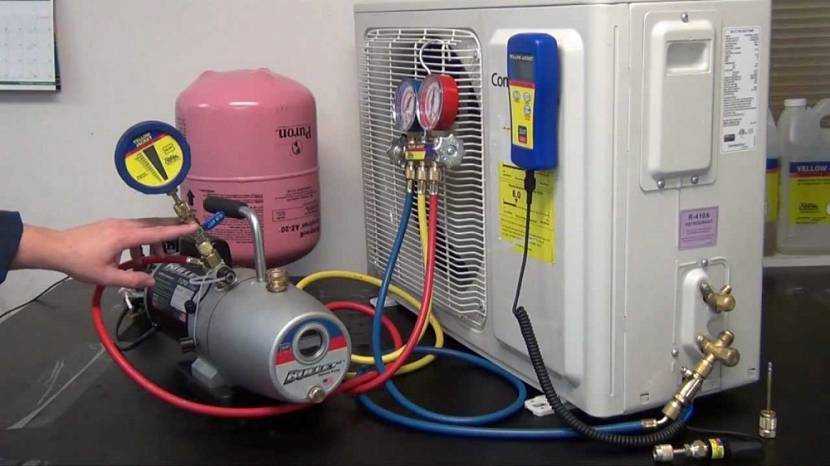

Вакуумный насос с манометромИсточник nasosovnet.ru

После отключения насоса его необходимо оставить присоединённым к трубопроводу с закрытым вентилем. В таком положении система должна стоять около 30 минут. В этот промежуток времени ведётся мониторинг показателей давления. Если все соединения герметичны, стрелки приборов должны остаться на месте.

Если показания начинают меняться – где-то некачественная герметизация. Как правило, это места коммутации труб к блокам. Их дополнительная протяжка устраняет проблему. Если не помогло, то утечку обнаруживают мыльной пеной.


Контроль давления в системеИсточник img3.olx.uz

Если полная герметичность системы подтвердилась, то оставив насос подключённым, открывается клапан на толстом трубопроводе. После затихания характерных звуков, свидетельствующих о заполнении труб фреоном, откручивается шланг насоса. Делать это лучше в перчатках, чтобы не получить обморожение от остатков фреона. Теперь можно открыть клапан на тонком трубопроводе. Все готово – систему можно включать.

В видео смотрите, как проходит вакуумирование нососа:

Заключение

В заключении хочется отметить что монтаж и запуск – как кондиционеров, так и сплит систем достаточно сложное мероприятие. Необходимо обладать навыками строительных и монтажных работ, разбираться в технической документации и материалах. Именно поэтому, в большинстве случаев, к таким работам привлекают специалистов.

Более того, некоторые крупные сплит системы устанавливают только представители завода производителя. В противном случае теряется гарантия на сервисное обслуживание.

Также отметим, что запуск систем кондиционирования при помощи вакуумных насосов проводят в России и ближайших странах. В мировой практике их не применяют. Например, тот же Израиль где кондиционеры не выключают круглый год. Почему это делается, вопрос к зарубежным специалистам.

Когда лучше устанавливать устройство

Не секрет, что установкой устройства для охлаждения воздуха можно заниматься в любое время. Однако каждый сезон года имеет свои достоинства и недостатки, с которыми надо ознакомиться заранее.

Весна

В весеннее время спрос на монтаж такого оборудования увеличивается в разы. В середине весны многие люди подготавливаются к лету и задумываются над тем, как снизить температуру в квартире. Весной устанавливать кондиционерные системы не стоит, так как цены на них увеличиваются в разы.

Лето

Летом, как и во второй половине весны, покупать и ставить сплит-системы не рекомендуется, особенно если установкой будут заниматься профессиональные монтажники. В течение всего лета стоимость оборудования и услуг по установке сильно завышена.

Зима

Некоторые считают, что системы кондиционирования надо устанавливать зимой, так как их стоимость занижена. Однако специалисты не советуют заниматься этим в зимнее время из-за низкой температуры. При сильных морозах проводить наружные работы очень сложно, и монтажникам приходится много времени тратить на дополнительный прогрев труб и кранов.

Осень

Лучшим временем для монтажа сплит-систем считается осень, так как в это время года ажиотаж на их установку уменьшается. Благодаря этому цены на сами аппараты и проведение монтажа падают. Единственная серьезная проблема, которая может возникнуть при монтировании оборудования, — дождь. Поэтому монтажом занимаются только в солнечную погоду.

Технология конопачения

Существует два основных метода конопатки:

  1. «Врастяжку». Материал проталкивают при помощи специального инструмента в зазор, плотно заполняя его утеплителем. Остатки материала заворачиваются в валик, который сильно заталкивается в незаполненное пространство между бревнами.
  2. «Внабор». Этим способом заделывают широкие щели и зазоры. Из материала скручивают жгуты, которые затем сворачивают в петли. Петли заталкивают в отверстия между брёвнами и заполняют ими свободное пространство.

Независимо от того, каким методом выполняется конопачение, правильная конопатка всегда начинается с самого нижнего ряда бревен. Далее мы подробно рассмотрим, как правильно конопатить сруб.

Конопатка «врастяжку»

Конопатка волокнистыми утеплителями

Конопатку начинают от торцов нижнего ряда. В руки берут пучок мха или пакли и прикладывают его поперек волокнами к щели, затем лезвием конопатки вдавливают внутрь.
Края волокон сворачивают в плотный валик, прикладывают его к шву и конопаткой заталкивают в щели, при этом конец оставляют свисать снаружи.
Берут новые пряди пакли, вплетают их в свободный край валика и повторяют действия в той же последовательности. Нужно плотно и ровно законопатить весь шов

Поэтому очень важно, чтобы валик не прерывался и был цельным по всей его длине.

Конопачение рулонным материалом

При использовании ленточных утеплителей валик скрутить намного проще. Материал немного растягивают вдоль шва, что позволяет более равномерно распределить утеплитель. Материал обязательно прикладывают к шву поперек волокон, при продольном расположении невозможно добиться нужной плотности.

  1. Ленту разматывают от одного угла сруба, до другого, не натягивая, а оставляя свободно лежать на земле.
  2. Берут ленту за край и конопаткой заталкивают середину материала в швы между бревнами, оставляя свисать края на 5-7 см. Заполняют так весь шов.
  3. После того, как весь шов первоначально заполнен, можно отрезать ленту от рулона.
  4. Забивают оставшийся материал в зазоры между брусьями. Проконопаченный шов должен быть одинаковой плотности и толщины и должен выступать примерно на 4 мм из пазов.

Конопатка «внабор»

Таким способом, как правило, конопатят широкие щели. В этом случае требуется больше утеплителя, но и качество утепления намного выше. Для этого применяют паклю, из которой делают длинные пряди и сматывают их в клубок. Можно отделать сруб джутовыми шнурами или веревками из пеньки, из которых также формируют клубки.

  1. Отматывают немного шнура и складывают его в петли, которые поочередно конопаткой проталкивают в шов.
  2. Петли забивают конопаткой сначала сверху зазора, а затем снизу.
  3. Сверху накладывается еще одна прядь, при помощи которой делается финальное уплотнение, затем прядь выравнивается треугольной конопаткой.

Чтобы немного облегчить работу и быстрее забить утеплитель, процесс можно механизировать. Для этого выполняется конопатка сруба перфоратором, который используется вместо традиционного инструмента. Но во время работы нельзя сильно давить на перфоратор, иначе его лопатка может застрять между бревен, а также каждые 20 минут нужно делать перерыв. Для забивки утеплителя можно также использовать пневмомолоток с компрессором.

Для придания швам аккуратного и красивого вида, поверх конопатки можно сделать отделку сруба канатом из джута. Отделка не утепляет дом, а выполняется чисто в декоративных целях. Как крепить канат для отделки сруба? Декоративный шнур крепится при помощи оцинкованных гвоздей без шляпок, которые забиваются в верхнее и нижнее бревно с шагом 20 см.

Шлифовка и покраска дома выполняется после вторичной конопатки. Как и чем покрасить сруб можно прочитать в статье: «Как правильно покрасить фасад деревянного дома».

Конопачение углов

Углы конопатят после того, как закончена основная конопатка. Удобнее это делать при помощи рулонного утеплителя.

  1. Край ленты прикладывают к угловому шву и заталкивают внутрь при помощи кривой конопатки.
  2. После закрепления материала, подворачивают его края и плотно забивают в щели.
  3. Во время работы двигаются от верхнего шва к нижнему. Чтобы материал ложился равномерно, его нужно немного растягивать и постоянно расправлять.

Как проверить качество конопатки сруба? Плотность внутренних и наружных швов можно проверить при помощи стамески или другого острого предмета, который не должен проходить сквозь конопатку. Утеплитель должен лежать плотно, а законопаченные швы должны выглядеть аккуратно и надежно.

Правила монтажа

Подключение мобильного кондиционера своими руками предполагает соблюдение следующих правил:

  • мобильный кондиционер подключается к электросети напрямую – использование удлинителя или адаптера недопустимо;
  • нельзя монтировать в ванной комнате;
  • правильно установленное оборудование должно находиться минимум в полуметре от других объектов помещения;
  • нельзя ставить предохранитель на заземленный кабель – кондиционер может зависнуть;
  • по завершении монтажа должна оставаться возможность свободно выводить штепсель;
  • аппарат нельзя включать, когда защитная панель снята.

При грамотном подходе к делу самостоятельно распаковать и подключить кондиционер можно в течение часа. Однако в случае отсутствия в помещении окна или любой другой системы вентиляции установка переносного кондиционера не представляется возможной.

Способы монтажа:

  • когда вывести трубу для отвода воздуха необходимо через окно;
  • когда труба выводится на улицу через иные вентиляционные системы.

Перед началом монтажа многие производители рекомендуют составить приблизительный план действий со схемой конструкции для отвода горячего воздуха. Следует произвести измерение всех участвующих в процессе объектов: в первую очередь проема окна для прокладки, а также диаметра воздуховода. После этого необходимо взять универсальный нож или пилу и вырезать из металла специальную вставку, которая будет соответствовать полученным размерам. В итоге получится плоский прямоугольник, в котором потребуется вырезать отверстия диаметром около половины сантиметра. Это понадобится для фиксации трубы.

Далее проводится герметизация стеклопакета. Для этого оптимальным вариантом станет использование самоклеящейся монтажной ленты или герметика. Вырезанную ранее вставку необходимо прикрепить к стеклопакету. Для самого монтажа требуется определиться с теми местами, где кондиционер будет стоять, а где – монтироваться. Далее дренажный шланг просто вставляется в отверстие для воздухоотвода. Стоит иметь в виду, что перед самим включением мобильного кондиционера после монтажа должно пройти несколько часов.

Где лучше установить кондиционер в двухкомнатной квартире

Не редко приходится слышать такой вопрос. Частично я уже дал ответ, выразив свое мнение. А именно я говорил, что эффективнее устанавливать кондиционер в конкретной комнате, а не в коридоре. Так всё же, в каких комнатах прибор лучше установить? Я дам несколько рекомендаций, с помощью которых вы сможете для конкретного случая определить места размещения блоков.

«Двушка» часто представляет собой три «жилых» комнаты – гостиная, спальня и кухня. Для большинства из нас квартира является в первую очередь местом отдыха. Если это так, то определяем, где мы больше всего отдыхаем и спим. Я считаю, что спальня в этом плане должна иметь приоритет. Поскольку любой человек практически треть жизни проводит во сне! Если квартира является еще и местом работы, то определяем для себя, где больше всего проводим времени.

Вторую по приоритету комнату вычисляем по тому же принципу. Если затрудняетесь с выбором, то я предлагаю остановиться на гостиной (там, где мы тоже много отдыхаем).

После того, как определили приоритеты по комнатам, УЧИТЫВАЕМ СВОИ ФИНАНСОВЫЕ ВОЗМОЖНОСТИ И ЖЕЛАНИЯ. Если планируете обойтись одним кондиционером, то ставим его согласно вашим потребностям (я рекомендую в спальню).

Если позволяет бюджет, то отличным решением было бы установка «кондеев» в двух основных комнатах (спальня и гостиная, например). И при этом лучше учитывать маленький запас по мощности. Например, если гостиная и спальня имеют площадь каждая по 15 м.кв., то можно поставить в каждую по «девятке» 2,7 кВт (хотя «семерка» по мощности 2 кВт вполне подошла бы для каждой из комнат!). Эта замена обойдется не на много дороже, но при таком раскладе даже в коридор и на кухню «дойдет» живительная прохлада.

Если денег вообще немерено, то ставьте кондиционеры в каждой жилой комнате (спальня, гостиная, кухня).

Развальцовка медных трубок

Переходим к этапу подготовки трубок.

Ошибка №5
Резать их разрешается только при помощи специального трубореза, никаких ножовок по металлу или болгарок!

При этом делая рез, необходимо держать конец медной трубы строго вниз, дабы исключить любое попадание стружки во внутрь.

Концы обрабатываются риммером.

Риммером действуйте осторожно, чтобы не зацарапать юбку. Качество вальцовки один из самых важных моментов в монтаже кондиционера

https://youtube.com/watch?v=lW7wjQICPOM%3F

Ошибка №6
Развальцовывание производится спец.инструментом с эксцентриком. Не забывайте перед этим этапом надеть на трубку соединительную гайку!

Ширина развальцовки должна быть такой, чтобы соединение в итоге свободно и беспрепятственно заходило в гайку.

Высота установки трубки в вальцовочный зажим строго регламентируется.

Самый простой и проверенный дедовский способ определить качество вальцовки, по крайней мере на первоначальном этапе – это увидеть свое отражение в “юбке”.

Развальцовку трубок наружного блока придется делать на улице на весу. Иначе магистраль просто не пролезет сквозь отверстие.

Ошибка №7
Обратите внимание – если монтаж происходит не в жаркий теплый денек, то занося медные трубки с улицы домой, закрывайте их концы и обязательно выжидайте время, чтобы медь достигла комнатной температуры.

Если вы занесете их холодными и открытыми, то вследствие эффекта точки росы, внутри трубки образуется конденсат, который на плохо вакуумированном кондиционере, может привести к печальным последствиям.
