Грозозащита ВЛ-10кв

Установка на натяжную гирлянду

Первым делом ослабляете крепление плеч разрядника. После чего РДИП отделяется от крепежа.

Кронштейн разворачивается на 180 градусов и одевается только на одно из плеч.

Делается это для того, чтобы петлю разрядники можно было продеть через провод СИП не разрывая его. Теперь оба плеча можно вновь затянуть.

Закрепляете кронштейн крепления на верхней серьге гирлянды и выставляете воздушный зазор. Он замеряется между центральным электродом на разряднике и ближайшей металлической частью арматуры.

Если нет возможности закрепить РДИП за гирлянду, то используют подходящие крепления траверс и укосов.

Разновидности крепежа и расстояния для петлевого разрядника на ВЛЗ-6-10кв:

Характеристики

Разрядные характеристики РДИП-10 обеспечивают то, что ни один из изоляторов всех трех фаз в данной схеме не перекрывается, поскольку каждый из них защищен разрядником, установленным электрически параллельно ему и расположенным либо непосредственно рядом с изолятором, либо на соседней опоре.

При уровнях индуктированных перенапряжений, близких к импульсному напряжению срабатывания разрядника, возможно перекрытие разрядника лишь на одной опоре, приводящее к однофазному замыканию на землю. Ток замыкания при этом не превышает 10-20 А, и петлевой разрядник с общей длиной перекрытия 80 см гарантированно исключает возникновение силовой дуги.

 Основные технические характеристики

Класс напряжения	10 кВ
Длина перекрытия по поверхности	78 см
Внешний искровой промежуток	2-4 см
Импульсное 50 %-ное разрядное напряжение, не более на положительной полярности на отрицательной полярности	110 кВ 90 кВ
Напряжение координации с изолятором ШФ10-Г *	300 кВ
Многократно выдерживаемое внутренней изоляцией импульсное напряжение, не менее	50 импульсов 300 кВ
Выдерживаемое напряжение промышленной частоты, не менее  в сухом состоянии  под дождём	42 кВ 28 кВ
Многократно выдерживаемый импульсный ток 8/20 мкс, не менее	20 импульсов 40 кА
Масса	2,3 кг
Срок службы, не менее	30 лет

Установка

Разрядник предназначен для защиты ВЛ 6, 10 кВ от индуктированных грозовых перенапряжений, которые составляют подавляющую долю от общего числа грозовых перенапряжений, способных приводить к перекрытиям изоляции.

Известно, что величина индуктированных перенапряжений не превосходит значения 300 кВ, и это позволяет при правильной организации молниезащиты исключить возможность одновременного перекрытия двух или трех фаз на одной опоре и, соответственно, междуфазных коротких замыканий. Для этого необходимо устанавливать по одному разряднику на опору с чередованием фаз, например, на первой опоре разрядник устанавливается на фазу А, на второй – на фазу В, на третьей – на фазу С и т. д.

При такой системе установки индуктированное на линии грозовое перенапряжение приводит к перекрытию разрядников на разных фазах соседних опор и образованию контура междуфазного замыкания сопровождающего тока напряжения промышленной частоты, в который включены сработавшие разрядники и сопротивления заземления опор, ограничивающие этот ток на уровне нескольких сотен ампер, способствуя его гашению и предотвращению отключения ВЛ.

РДИП1-10-IV-УХЛ1

РАЗРЯДНИК ДЛИННО-ИСКРОВОЙ ПЕТЛЕВОЙ МОДИФИЦИРОВАННЫЙ РДИП1-10-IV-УХЛ1

РДИП1-10 по характеристикам, принципу действия и назначению не отличается от разрядника РДИП-10-IV-УХЛ1, являясь лишь его конструктивной модификацией.

Конструктивное отличие РДИП1 от РДИП сводится к измененным форме изгиба петли, деталям узла крепления и способу обеспечения воздушного зазора между разрядником и проводом. Воздушный разрядный промежуток между электродом РДИП1 и проводом сохраняет установленные параметры независимо от геометрии провода в пролете и даже при проскальзывании провода в обвязке на изоляторе.

Название	Значение
Класс напряжения, кВ	6-10
Проводник	ВЛЗ (СИП)
Тип перенапряжения	Индуктированное
Габариты упаковки, см	71,5/55,0/43,0
Ед.изм.	шт
Количество в упаковке, шт.	10

Монтаж разрядника на подвесной изоляции ПС-70

Разрядник закрепляется сверху на серьге подвесного изолятора.

Угол смещения элемента разрядника от оси провода — 30 градусов.

Выставив угол, кронштейн затягивается. Далее регулируете зазоры. Расстояние по горизонтали между юбкой верхнего изолятора и электродом разрядника должно быть примерно 30мм. Выставив его затягиваете все гайки.

Универсальный зажим здесь устанавливается максимально близко, вплотную к поддерживающему зажиму гирлянды.

При монтаже индикатора срабатывания соблюдайте его вертикальное расположение. В то же время он должен располагаться под сферическим электродом разрядника.

Конструкция

Конструктивно зажим СИП состоит из:

1. Влагозащищенного или герметичного корпуса (последний предпочтительнее).
2. Своеобразной внутренней «клеммы» из одной или нескольких симметричных пластин с шипами пирамидальной формы, которые располагаются в каждом из гнезд.
3. Системы крепления, основанной на применении срывной калиброванной головки винта.
4. Дополнительной системы размыкания зажима, предназначенной для экстренного снятия.

Внутри корпуса находится специальная смазка, которая герметизирует место прокола, не допуская контакта с проводом воды и воздуха. Этому же способствует специфическая форма зубьев.

Стягивается зажим для СИП обыкновенным болтом с головкой на 13, реже на 17. Всего в системе предусмотрено два болта — один со срывной головкой, другой обычный, который при необходимости можно ослабить, чтобы вытащить провод и разобрать всю конструкцию.

Гнезд для проводов бывает 2 или 4. Они могут быть различного диаметра, например, 16–120 и 6–50. Здесь первая группа цифр — сечение основного провода, вторая — дополнительно подключаемого. Одно из достоинств зажимов СИП — в том, что они (в известных пределах) подгоняются под кабели различных калибров.

Существует два основных вида этих соединителей — со срывной головкой и с динамометрическим ключом, по которому можно выставить усилие зажима. В моделях со срывной головкой срыв происходит при усилии от 9 до 20 Ньютонов (в зависимости от модели). Такого же усилия сжатия необходимо достичь при использовании модификации с динамометрическим ключом, так как необходимо, чтобы зубцы прокололи изоляцию и надежно вошли в металл жилы. При этом зубцы значительно деформируются — именно это, в сочетании со срывом головки зажимного болта, делает зажим для СИП одноразовым. Дело в том, что, в целях борьбы с образованием окислов, пластина с шипами в зажимах выполняется из сравнительно мягкого алюминиевого сплава. В этом его отличие от «прокалывающих» клеммников.

Электрический контакт между соединительными винтами и зубчатыми пластинами отсутствует. Корпуса выполняются из различных полимерных материалов, устойчивых к ультрафиолету и нередко имеющих дополнительное армирование стекловолокном.

Монтаж РМК-20 на штыревой изолятор

Разрядник своим креплением устанавливается непосредственно на штырь под изолятором. Причем кронштейн изначально должен быть слегка ослаблен для возможности регулировки его положения.

Угол смещения разрядника относительно оси провода должен находиться в пределах 30 градусов.

Также регулируется расстояние от кронштейна до нижней юбки изолятора — 30мм. Делать это лучше всего с помощью шаблона.

После регулировки болты кронштейна можно затягивать. Усилие затяжки 25Нм.

Между проводом СИП-3 и наконечником РМК-20 должен быть воздушный промежуток фиксированной величины. Для этого на провод монтируется универсальный зажим.

Для ВЛЗ с проводами СИП-3 зажим имеет прокалывающий шип.

Универсальный зажим затягивается в горизонтальном положении.

Далее чтобы отрегулировать воздушный зазор, слегка откручиваете болтовое крепление и отводите разрядник в нужную сторону. Величину воздушного промежутка между концевым сферическим электродом и зажимом на СИП-3 прощу всего выставить по шаблону.

Этот зазор должен быть в следующих пределах:

для ВЛ-6-10кв — 40-60мм

для ВЛ-20кв — 50-70мм

Обратите внимание, что изгибать разрядник без ослабления его кронштейна запрещается. Иначе можете повредить внутренний армирующий элемент

Установка разрядника РДИП-10 на опорах различного типа

Воздушная линия > Установка длинно-искровых разрядников РДИП на ВЛЗ-10кВ

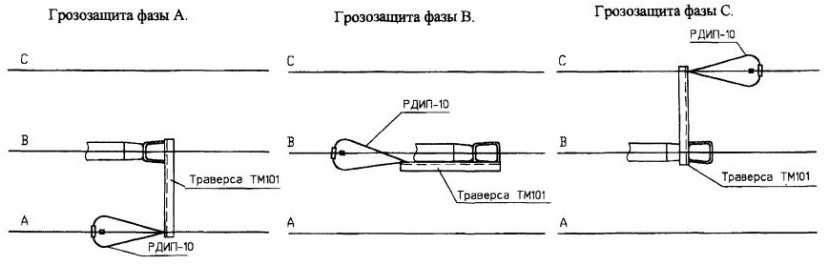

Схема размещения длинно-искровых разрядников РДИП-10 на одноцепной ВЛЗ 10 кВ на опорах анкерного гипа (Крепление Р2), 23.0067-10

Установка разрядника РДИП-10 на опорах анкерного типа на крайнем проводе (Крепление Р2) 23.0067-11

Поз.	Обозначение	Наименование	Кл-во	Масса, кг
1	ТУ 34130-023-45533350-2002	РДИП-10	1	2,3
2	23.0067-20		1	5,3
3	Л56-97	Хомут Х51 (Х1)*	1	1,1 (1,2)
4	ТУ34-13-10273-88	Зажим ПС-2-1	1
5	ГОСТ 5915-70	Гайка М12	2	0,02
* Хомут Х51 применяется для ж.б. стойки СВ110, С112; Х1 — для СВ105.

Установка разрялника РДИП-10 ня опорах анкерного типа на среднем проводе (Крепление Р2) 23.0067-12

Поз.	Обозначение	Наименование	Кл-во	Масса, кг	Примечание
1	ТУ 34130-023-45533350-2002	РДИП-10	1	2,3
2	23.0067-20	Траверса ТМ 101	1	5,3
3	Л56-97	Хомут Х51 (Х1)*	1	1,1 (1,2)
4	ТУ34-13-10273-88	Зажим ПС-2-1	1
5	ГОСТ 5915-70	Гайка М12	2	0,02
* Хомут Х51 применяется для ж.б. стойки СВ110, С112; Х1 — для СВ105.

Установка разрядника РДИП-10 на одноцепных угловых промежуточных опорах (Крепление Р3) 23.0067-13

Поз.	Обозначение	Наименование	Кл-во	Масса, кг	Примечание
1	ТУ 34130-023-45533350-2002	РДИП-10	1	2,3
2	ГОСТ2590-88	Круг 22 L=120	3	0,36
3	ГОСТ 5915-70	Гайка М12	2	0,02

Установка разрядника РДИП-10 на угловых анкерных опорах на фазе А (Крепление Р4) 23.0067-14

Поз.	Обозначение	Наименование	Кл-во	Масса, кг	Примечание
1	ТУ 34130-023-45533350-2002	РДИП-10	1	2,3
2	ГОСТ2590-88	Круг 22 L=240	1	0,72
3	ГОСТ2590-88	Круг 22 L=250	1	0,75
4	ГОСТ 5915-70	Гайка М12	2	0,02

Установка разрядника РДИП-10 на угловых анкерных опорах на фазах В, С (Крепление Р1 и Р4) 23.0067-15

Поз.	Обозначение	Наименование	Кл-во	Масса, кг	Примечание
1	ТУ 34130-023-45533350-2002	РДИП-10	1	2,3
2	ГОСТ2590-88	Круг 22 L=240	1	0,72
3	ГОСТ2590-88	Круг 22 L=250	1	0,75
4	ГОСТ 5915-70	Гайка М12	2	0,02

Установка разрядника РДИП-10 на двухцепных опорах анкерного типа(Крепление Р5) 23.0067-16

Поз.	Обозначение	Наименование	Кл-во	Масса, кг	Примечание
1	ТУ 34130-023-45533350-2002	РДИП-10	2	2,3
2	23.0067-21	Траверса ТМ 102	1	5,3
3	Л56-97	Хомут Х51	1	1,1
4	ТУ34-13-10273-88	Зажим ПС-2-1	1
5	ГОСТ 5915-70	Гайка М12	4	0,02

Установка разрядника РДИП-10 на двухцепных угловых промежуточныхопорах (Крепление P6) 23.0067-17

Поз.	Обозначение	Наименование	Кл-во	Масса, кг	Примечание
1	ТУ 34130-023-45533350-2002	РДИП-10	2	2,3
2	ГОСТ2590-88	Круг 22 L=120	2	0,36
3	ГОСТ 5915-70	Гайка М12	4	0,02

Установка разрядника РДИП-10 на угловых промежуточных опорах (Крепление Р7) 23.0067-18

Поз.	Обозначение	Наименование	Кл-во	Масса, кг	Примечание
1	ТУ 34130-023-45533350-2002	РДИП-10	1	2,3
2	ГОСТ2590-88	Круг 22 L=120	2	0,36
3	ГОСТ2590-88	Круг 22 L=180	1	0,54
4	ГОСТ 5915-70	Гайка М12	2	0,02

Установка разрядника РДИП-10 на повышенных угловых промежуточны опорах (Крепление Р8) 23.0067-19

Поз.	Обозначение	Наименование	Кл-во	Масса, кг	Примечание
1	ТУ 34130-023-45533350-2002	РДИП-10	1	2,3
2	ГОСТ2590-88	Круг 22 L=120	2	0,3
3	ГОСТ 5915-70	Гайка М12	2	0,02

Все страницы раздела наWebsorВведение Установка разрядника РДИП-10 на опоре ВЛЗ-10кВ и схемы их крепления Подбор типов крепления на опоры по различным проектам Установка разрядника РДИП-10 на опорах различного типа Траверсы для монтажа разрядника РДИП-10

Монтаж разрядника на натяжной изоляции

Если на анкерной опоре ВЛЗ-10кв есть штыревой изолятор, использующийся для крепления шлейфа, то разрядник монтируется на нем.

Если нет ни штыревого, ни поддерживающего, то РМК-20 ставится на серьгу тарельчатого подвесного изолятора ПС-70. При этом камера элемента должна быть направлена вниз. Угол смещения относительно проводов все тот же — 30 градусов.

На проводе, напротив сферического наконечника, сразу за натяжным зажимом, закрепляется универсальный, либо индикатор срабатывания.

При этом он не должен быть на расстоянии ближе чем 50мм от края юбки изолятора.

Воздушный зазор до элемента самого РМК-20 здесь находится в более широких величинах — 50-100мм.

На этом монтаж разрядника РМК-20 можно считать законченным. Остается только затянуть все болты на крепежных элементах и повторно проверить нормируемые расстояния.

Допустимо ли удлинять

С длинным проводом удобнее работать, но он повышает сопротивление проводника и соответственно на нем происходит дополнительное падение напряжения.

Для обеспечения требуемого тока аппарат приходится переводить в режим максимальных нагрузок, что вызывает быстрый износ устройства. Удлинить кабель, в том числе обратный провод, можно, но с заменой более толстым с большим сечением.

Тогда потери на проводнике не изменятся, но увеличится масса кабеля. Так как удельное сопротивление постоянно для конкретного металла, то увеличив длину проводника вдвое, потребуется увеличить площадь сечения тоже вдвое.

При этом необходимо правильно подсоединять штекеры и клеммы к кабелю. Они должны соединяться методом опрессовки или пайки с последующей изоляцией.

Четкого однозначного запрета на удлинение от производителей нет. Особые требования по обеспечению тока предъявляют к держателям электродов. Однако многие специалисты не рекомендуют удлинять кабель, заявляя, что аппарат может выйти из строя, а производитель при этом снимет гарантию.

Раскатка провода СИП-3

На начальной анкерной опоре закрепляется силовой ролик немного другой конструкции с бандажной лентой. Если на промежуточных траверсах нет петель или крюка за который можно было бы подвесить ролик, то везде применяют девайсы с бандажной лентой.

Технические характеристики и марки монтажных роликов от Ensto, Sicam, Niled, КВТ:

Ensto

Sicam

Niled

КВТ

Раскатка с барабана должна выполняться так, чтобы исключить касание провода земли и стоек опор. Для этого применяется канат-лидер. Он должен быть изготовлен из синтетического троса минимальным диаметром 6мм.

На стандартный барабан от Ensto ST204.2060-0030 легко помещается 1100м такого троса.

Основные требования которые предъявляются к канату:

высокая механическая разрывная нагрузка

низкая подверженность растяжению

стойкость к ультрафиолету и влаге

диэлектрик

Если длина троса недостаточна, то его можно срастить между собой специальными соединительными скобами.

На конечной анкерной опоре закрепляют мотолебедку ST204. На нее ставят барабан с канат-лидером.

Мотолебедка обеспечивает удобство монтажа, в несколько раз сокращает общее время работы.

Портативная раскаточная машинка устанавливается при помощи ленточного или цепного бандажного устройства.

Трос-лидер сначала протягивают через монтажный ролик на конечной опоре, а затем последовательно через промежуточные опоры, протаскивая его по желобам штыревых изоляторов.

Протянутый через весь анкерный участок канат с помощью монтажного чулка соединяют с проводом. Канат-лидер просто связывается компактным узлом прямо к петле монтажного чулка. При этом, в отличии от проводов низкого напряжения СИП-4, вертлюг для СИП-3 применять не нужно.

Край чулка заматывают витками изоленты, чтобы предотвратить его сползание.

Один из монтажников по рации, дает команду другому, управляющему мотолебедкой, на ее включение. Он также должен постоянно следить за прохождением узла соединения троса с проводом вдоль всей линии. А при застревании провода моментально дать команду остановить лебедку.

Протягивать провод СИП нужно равномерно, без рывков, со скоростью менее 5км/ч. При раскатке нельзя допускать касание проводом земли и стоек опор.

Как отличить оригинальный разрядник РДИП-10 от контрафактного?

Основные различия таковы.

Отсутствует маркировка на самой оболочке ПИГР; конструкция кронштейна другая — у контрафакта сварной, у нас штампованный; оконцеватель (алюминиевый колпачок на торце изделия) — у нас в виде стакана цельный, полученный методом выдавливания, у контрафакта сделан из алюминиевой трубы и заглушен с одной стороны алюминиевой пробкой; внешняя поверхность ПИГР сильно затерта, пробой ПИГР при проверке электрической прочности изоляции; пружинные электроды на оригинальных разрядниках и плоские на контрафактных; на контрафактных РДИП шильды бывают «Стример», но без номера партии и номера изделия; как правило, в счетах и сопроводительных документах, контрафактные разрядники маркируются с использованием не римской, арабской 4-ки, т.е. РДИП-10-4-УХЛ1.

Можно ли сгибать РМК-20 при монтаже для оптимизации искрового промежутка (по аналогии с РДИП), когда болты кронштейна уже затянуты?

Ни в коем случае. Внутри кабеля, который применяется в РДИП, находится стальной пруток. Внутри РМК-20 — стеклопластиковый стержень. Если в первом случае стальной пруток позволит изменить изначальную форму разрядника, то во втором случае, изгибая разрядник, его можно сломать без какого-либо полезного эффекта.

Регулировать величину искрового промежутка можно только с ослабленными болтами. В горизонтальной плоскости регулировка осуществляется путем вращения кронштейна разрядника на штыре изолятора. В вертикальной плоскости — ослабить болт в месте шарнирного соединения (кронштейн — ухо оконцевателя), выставить искровой промежуток, затем затянуть болт.

Трубчатый разрядник

Трубчатый разрядник представляет собой трубку из прочного материала. Сам материал – это различные полимеры. Самый распространённый из них – это полихлорвинил. Полихлорвинил способен вынести температуру, пригодную для данного типа разрядников.

В трубку помещены два электрода (рис 1.). Один присоединяется к защищаемому элементу, а другой заземляется. Принцип работы трубчатого разрядника довольно прост.

При напряжении пробоя образуется искра, которая ионизирует воздух. Воздух сильно нагревается, при этом идет массовое выделение газов.

Интенсивная газовая генерация гасит дугу фазного напряжения. Такое дугогасительное устройство называется продольным дутьём. Для выхода газов наружу, в разряднике имеется отверстие.

Газовый разрядник отличается от воздушного только тем, что его корпус наполняют инертным газом (аргоном или неоном). В отличие от воздушного разрядника, в газовом разряднике дугу, образованную фазным напряжением, гасят инертные газы.

В современной электронике трубчатые разрядники распространены повсеместно. Они просты по устройству и надежны. Пробивное напряжение воздушных разрядников невысокое, поэтому такие разрядники не применяются в более высоковольтной аппаратуре.

Рис 3. Трубчатый разрядник

Вентильные разрядники.

Вентильный разрядник состоит из набора многократно повторяющихся искровых промежутков и нелинейных сопротивлений.

Резисторы состоят из набора вилитовых дисков. Вилит – это запеченная смесь карбида кальция с жидким стеклом. По сравнению с трубчатыми и газовыми разрядниками, вентильные разрядники имеют более высокое напряжение пробоя.

Предлагаем ознакомиться Правда или миф: разбираем популярные способы укрепить иммунитет

Рис 4. Вентильный разрядник.

В отличие от устройства вентильного разрядника, в устройство магнитовентильного разрядника входит набор кольцевых магнитов.

Принцип работы магнитовентильного разрядника немного другой. При пробое фазным напряжением образуются дуга. Под воздействием магнитного поля магнитов дуга начинает вращаться, тем самым дуга гасится.

Особенности конструкции длинно-искрового разрядника РДИП-10-4 УХЛ1

Главным элементом устройства является согнутый в виде петли металлический разрядник, покрытый слоем полимерного материала (полиэтилен высокого давления). Концы стержня помещаются в зажим крепления, дающего возможность присоединить разрядник к штырю изолятора опоры или к иному элементу ВЛ. Поверх изоляции петли в средней части устройства находится металлическая трубка, напротив которой на провод ВЛ крепится зажим. Между этими элементами образуется воздушно-искровой промежуток. В случае появления индуктированного грозового импульса промежуток пробивается, и напряжение прикладывается к изоляции между стержнем петли с потенциалом опоры и металлической трубкой. По поверхности изоляции разрядника от трубки к зажиму проходит скользящий разряд, не переходящий в силовую дугу.

Монтаж опор для ВЛЗ-10кв

Провод СИП-3 может монтироваться как на новые опоры, так и на уже существующие, взамен голых проводов АС-50-70-95-120. Естественно с заменой всей несущей, крепежной арматуры и изоляции. Замена старой ВЛ-10кв на новую ВЛЗ с проводами СИП-3 называется реконструкцией.

И реконструкцию и новое строительство обязательно выполняют по проекту.

Чаще всего монтаж новой ВЛЗ начинают с установки анкерных опор. Еще до подъема стойки анкерной опоры, на земле, на ней закрепляют необходимое количество траверс.

Для предотвращения коррозии, а также в силу того, что линия должна быть необслуживаемой, необходимо использовать оцинкованные траверсы. В противном случае, вам через несколько лет придется заново подниматься на каждую опору и для защиты от ржавчины перекрашивать выцветшие траверсы.

Траверса сразу заземляется. Делается это через присоединение плашечным зажимом и стальным прутом диаметром минимум 10мм (сечением 78,5мм2) к заземляющему выпуску на макушке опоры.

На ж/б опорах допускается как сварное присоединение, так и болтовое. На деревянных рекомендуется использовать в первую очередь плашки.

На многостоечных анкерных опорах количество заземляющих спусков должно быть не менее двух. В качестве таковых можно использовать элементы продольной арматуры железобетонных стоек СВ-105-110.

Все металлоконструкции здесь (крепление подкоса, сама траверса) заземляют сверху, через заземляющий выпуск. Не требуется делать отдельный спуск выполненный прутом или полосой, непосредственно по телу опоры до земли.

Изоляторы на траверсу желательно не накручивать на земле до момента установки опоры, во избежание случайного повреждения и боя при монтаже спецтехникой. Частично оборудованную стойку с помощью автокрана или бурокрановой машины устанавливают в нужной точке.

Затем монтируются один или два подкоса. Их число зависит от схемы трассы и определяется проектом.

Опора должна быть заглублена не менее чем на 2,3-2,5 метра. После этого монтируются промежуточные опоры.

Как работает разрядник

Разрядники нужны для защиты воздушных линий электропередачи (ВЛ) от грозовых воздействий, в том числе и от последствий прямых ударов молний. ВЛ представляют собой длинные электрические цепи, состоящие из проводов и вспомогательных устройств, передающих и распределяющих электроэнергию. На любой протяженной линии есть несколько участков, которые требуют повышенного внимания. Например, если линия проходит через возвышенность, водную преграду, зону аномальной грозовой активности или расположена на подходе к подстанциям.
Монтаж разрядников 10 кВ производства АО «НПО «Стример обеспечивает ограничение грозовых перенапряжений на линии, чем защищает оборудование электрических сетей и установок от аварийных отключений и повреждений после ударов молнии.
При каждом воздействии молнии на энергетическое оборудование происходит выработка ресурса и значительное старение оборудования. Таким образом уменьшаются экономические потери от воздействия молнии на энергосистемы. Практика показывает, что затраты на мероприятия по молниезащите в несколько раз ниже, чем затраты на устранение последствий от ударов молнии.

Заказ и доставка

Мы работаем с юридическими лицами, оплата товара только безналичным платежом.

Чтобы купить Разрядник РДИП-10-IV УХЛ1 (НПО «Стример») достаточно просто позвонить или написать или отправить заявку через форму на сайте.

Получение товара
Самовывоз

Для того, чтобы самостоятельно забрать продукцию со склада, получателю необходимо иметь при себе доверенность и паспорт Режим работы склада: пн.–пт.: с 8:00 до 17:00

Наша доставка до склада получателя

Мы готовы привезти заказ по указанному Вами адресу в любой регион РФ. По Москве: транспортировка груза весом до 5 тонн на склад покупателя – 1500 руб. с НДС. По России: стоимость рассчитывается в зависимости от веса, объема товара и местонахождения получателя.

Транспортные компании

До терминала любой транспортной компании в Москве доставка бесплатная. Рекомендуется заказать деревянную упаковку для хрупких товаров.

Вы производите ОПН?

Нет, мы не производим ОПН.

В мире на рынке устройств молниезащиты поставляются два типа устройств: ОПН и разрядники нашего производства. Просто искровые промежутки в расчет не берем. В РФ также продолжают выпускать трубчатые и вентильные разрядники, хотя, по общему мнению, они уже отжили свое, для линий 35 кВ и выше – точно. Есть новые разработки, например в Китае, это различные конструкции-комбинации ОПН, «рогов» и даже трубчатых разрядников. Но все они находятся на этапе исследования и серийно не поставляются.

Устройств на базе ОПН много, каждый производитель старается привнести что-то свое, но база одна – это варисторы. А варисторы требуют бережного отношения, обладают определенной пропускной способностью.

Чтение схем: разрядники и предохранители

Разрядники, как и предохранители, защищают электрооборудования от повреждений, которые могут возникнуть в результате короткого замыкания. Разрядники защищают изоляционное покрытие электроустановок от разрушения перенапряжениями, в одних случаях внешними, например, грозовыми, а в другом – внутренними, возникающими внутри самой установки (коммутационные перенапряжения). Основная же задача предохранителей заключается в отключении места, в котором возникло КЗ (короткое замыкание).

Предохранители. Ниже на рисунке проиллюстрированы обозначения предохранителей. № 1 – данное обозначение можно применять в любом случае. Бывают схемы, в которых предохранители обозначены через №№ 2-3 – инерционно-плавкие предохранители; №№ 4-5 -тугоплавкие предохранители; № 6 – быстродействующие предохранители.

Обычно, быстродействующие предохранители используются в выпрямительных установках для защиты полупроводниковых выпрямителей. В устройствах связи, по причине того, что линии длинные, а сечения проводников очень мало, значение тока КЗ очень ограничено. По этой причине в таких установках не применяются обычные предохранители, их заменяют термическими предохранительными катушками – № 7. Термические катушки используются также в устройствах сигнализации.

В современных установках, предохранители совмещают либо с выключателями, либо с разъемами.

Разрядники. Общее обозначение двухэлектродного искрового промежутка проиллюстрировано на рисунке под №8. Общее обозначение разрядников (не учитывая его тип) приведен под номером 11. Для указания типа применяются обозначения: № 9 – шаровой разрядник; № 10 – роговой; № 12 – трубчатый разрядник; № 13 – вентильный разрядник (данный указатель отменен, но его можно встретить на некоторых старых схемах); № 14 – вентильный разрядник; № 16 вакуумный разрядник, № 17 двухэлектродный ионный разрядник с газовым наполнителем. Газовое наполнение на схемах обозначается жирной точкой внутри изображения баллона.

Для предотвращения массового пробоя изоляции и поражения человека электричеством при нарушении изоляционного покрытия между обмотками высшего и низшего напряжения трансформатора, применяются пробивные предохранители № 15. Этот тип предохранителей подключают между нейтралью обмоток низшего напряжения и землей – если обмотка соединена в звезду. Если треугольник – то между одним из фазных проводов и землей.

Монтаж разъединителя 35кв

На таких малогабаритных ВЛ должны быть установлены и соответствующие разъединители. Вы не можете монтировать здесь РЛНДЗ-35кв колонкового типа.

Производители разработали для этих линий компактные разъединители выхлопного типа.

Такой разъединитель BS-42 выполняет две функции:

во-первых, защищает отходящий фидер

во-вторых, им можно производить оперативные переключения на холостом ходу

Все операции производятся вручную, по-фазно. Для этого применяется длинная оперативная штанга.

Строительство ВЛЗ-35кв вовсе не такое уж и сложное дело, как может показаться на первый взгляд. В совсем недалеком будущем, большинство ЛЭП 35кв на голых проводах, построенные по советским стандартам, безусловно начнут переводится именно на ВЛЗ исполнение.

Детальные проекты опор для монтажа линий 35кв с изолированным проводом СИП-3, смонтированные на арматуре Ensto, можно скачать отсюда. А при использовании арматуры Sicame, проект можно взять здесь.

https://youtube.com/watch?v=yO-Yd756DRQ
