Составление схемы
Современные системы электроснабжения предусматривают использование трехжильного кабеля, где один провод — фаза, а остальные — земля и ноль. Учитывая растущую мощность приборов, также необходимо разделение на группы, что позволяет увеличить срок эксплуатации проводки. Руководствуясь данными принципом, переходят к составлению схемы щитка.
В обязательном порядке на входной кабель устанавливается устройство защиты, которое обезопасит внутреннюю сеть от перенапряжения. Затем устанавливают реле напряжения для контроля скачков в сети, после чего переходят к монтажу групп и отдельных линий. Стоит отметить, что для мощных приборов кроме выключателей используют дополнительные УЗО или диффавтоматы. Подобная организация домашней электросети не только безопасная, но и удобная. При надобности, можно выключить автомат и отключить стиральную машину. Также можно отключить УЗО и обесточить всех потребителей, входящих в глобальную группу.
Отличительные моменты при замене проводки открытого типа

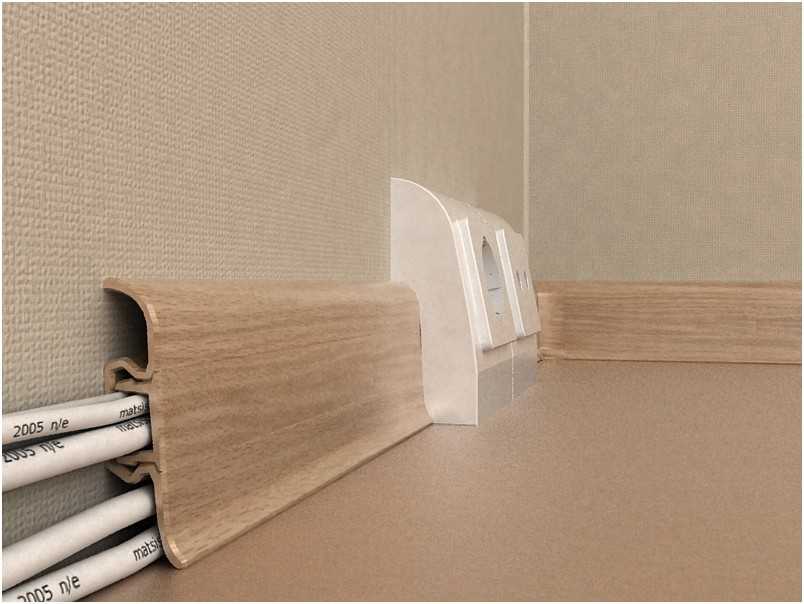

Начальными шагами, при замене такого типа проводки, отмечаются накладные электрические узлы. Начало всех узлов прикрепляют к стене с помощью дюбель-гвоздей. Потом по ходу электрической сети прокладывают кабель-каналы.
Провод для электроплиты должен быть целостным, без соединительных узлов. Исключение возможно, если планируется переноска плиты на большое расстояние.
Соединение нужно сделать надежно и закрыть при помощи муфты или термоусадочной трубочки. В противном случае, при функционировании плиты, место соединения может нагреваться и привести к пожароопасной ситуации. 3-я жила провода идет для соединения плиты с проводом заземления квартиры.
